ALIVIADERO DE POZO O MORNING GLORY. Definición Es más que un gran sumidero con rebasadero y forma de campana invertida, que une la superficie de embalse.

Presentación del tema: "ALIVIADERO DE POZO O MORNING GLORY. Definición Es más que un gran sumidero con rebasadero y forma de campana invertida, que une la superficie de embalse."— Transcripción de la presentación:

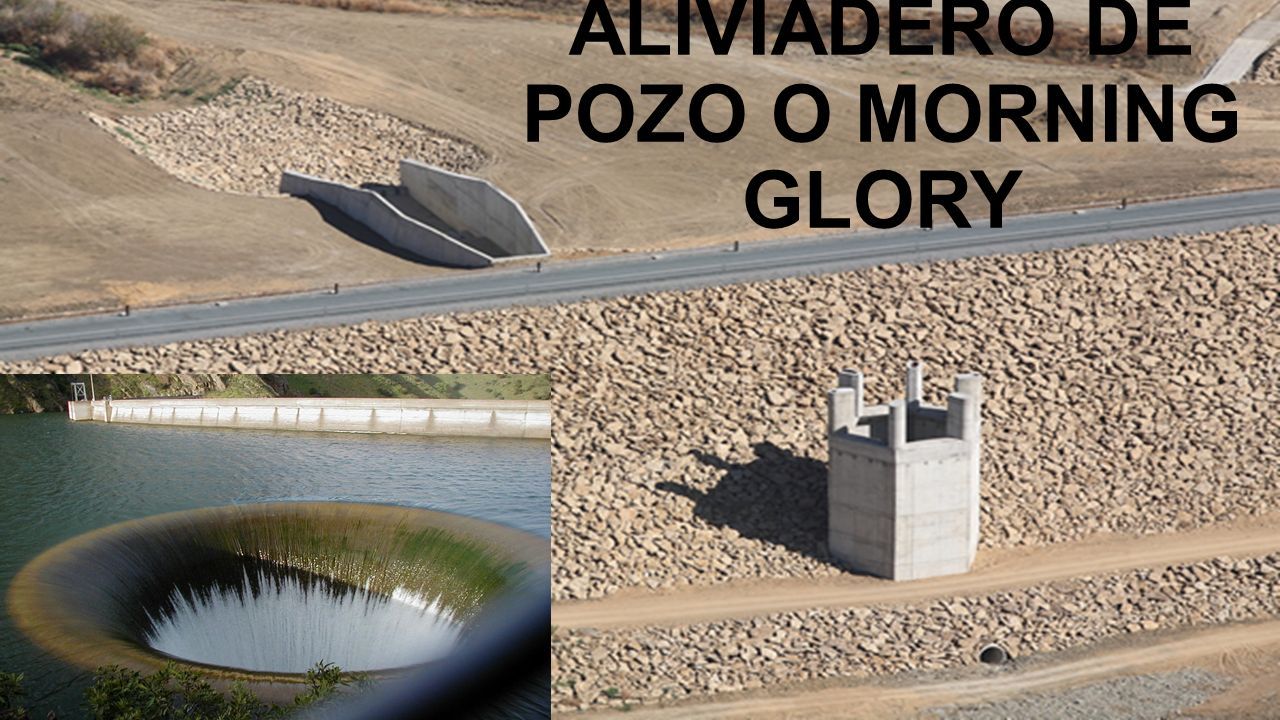

1 ALIVIADERO DE POZO O MORNING GLORY

2 Definición Es más que un gran sumidero con rebasadero y forma de campana invertida, que une la superficie de embalse con una canalización que discurre bajo el cuerpo de la presa para salir aguas abajo de la misma.

3 Función Aunque generalmente el uso de este tipo de aliviaderos sirve para evacuar el exceso de agua en la presa, también se usa para laminar posibles avenidas provocadas por fuertes tormentas, garantizando que el agua no rebasa en ningún momento la coronación de la presa.

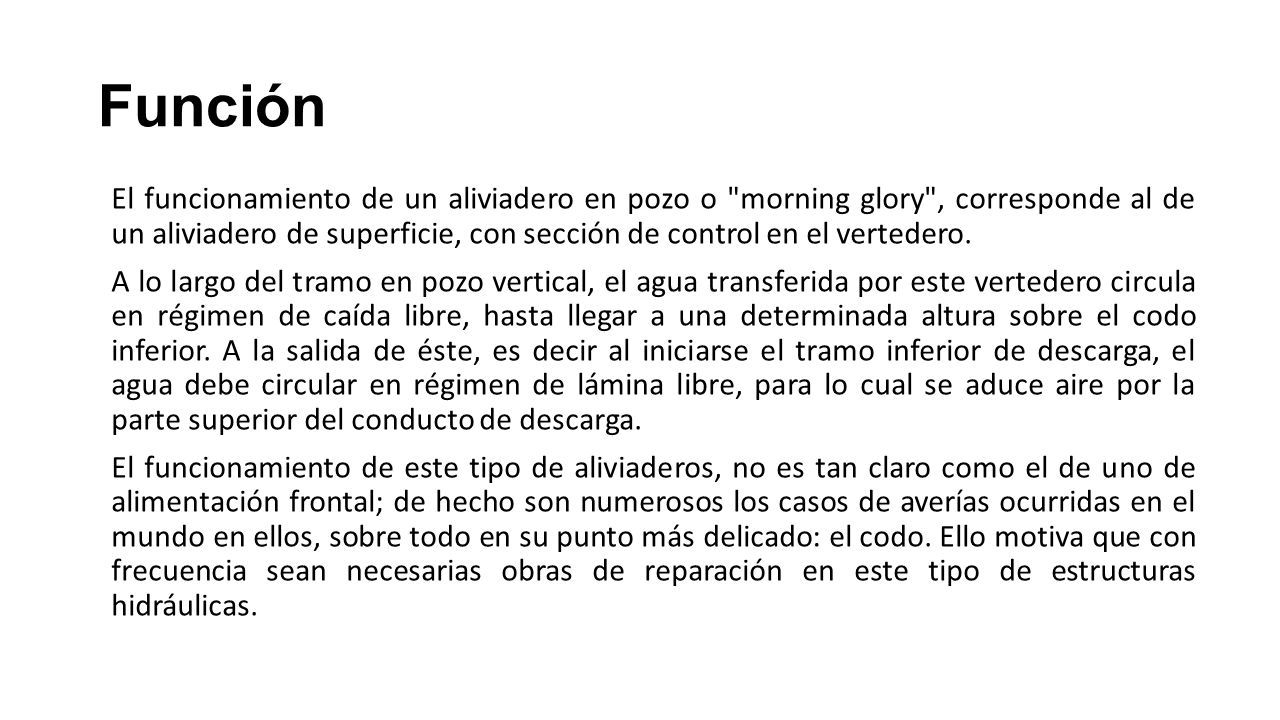

4 Función El funcionamiento de un aliviadero en pozo o "morning glory", corresponde al de un aliviadero de superficie, con sección de control en el vertedero. A lo largo del tramo en pozo vertical, el agua transferida por este vertedero circula en régimen de caída libre, hasta llegar a una determinada altura sobre el codo inferior. A la salida de éste, es decir al iniciarse el tramo inferior de descarga, el agua debe circular en régimen de lámina libre, para lo cual se aduce aire por la parte superior del conducto de descarga. El funcionamiento de este tipo de aliviaderos, no es tan claro como el de uno de alimentación frontal; de hecho son numerosos los casos de averías ocurridas en el mundo en ellos, sobre todo en su punto más delicado: el codo. Ello motiva que con frecuencia sean necesarias obras de reparación en este tipo de estructuras hidráulicas.

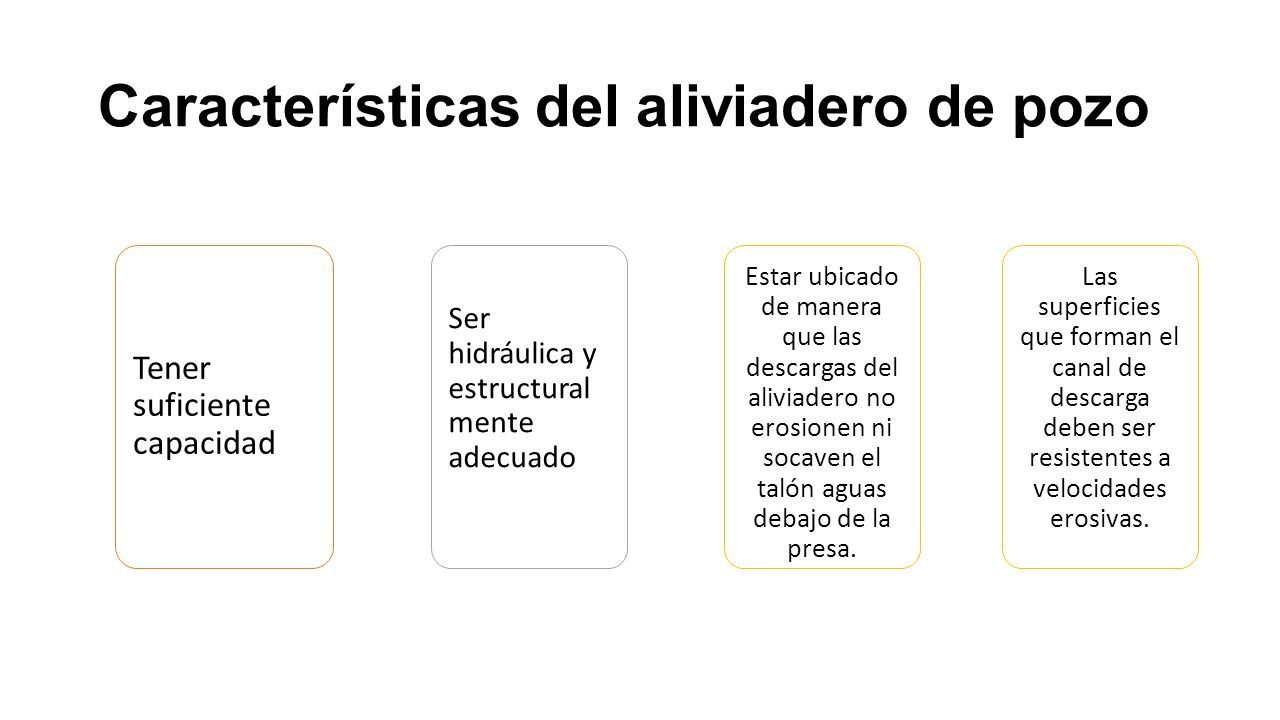

5 Características del aliviadero de pozo Tener suficiente capacidad Ser hidráulica y estructural mente adecuado Las superficies que forman el canal de descarga deben ser resistentes a velocidades erosivas. Estar ubicado de manera que las descargas del aliviadero no erosionen ni socaven el talón aguas debajo de la presa.

6 Partes del aliviadero de pozo Consta de una entrada almenada, para aumentar la longitud de la coronación Una zona de transición con un perfil equivalente al del aliviadero convencional Un pozo vertical Un conducto de salida, que a veces tiene una ligera pendiente positiva para garantizar que en su parte final nunca está completamente vacío
