1 GENERACIÓN DE SECCIONES

2 Logro de la sesión Al finalizar esta sesión online, estarás preparado para visualizar y representar gráficamente la sección vertical de una edificación.

3 Vistas en Planta Es la vista de una edificación desde un plano horizontal imaginario que la corta a la altura de la visión de una persona (1.60 m aproximadamente); permitiendo apreciar la distribución interior de los ambientes que la conforman.

4 Vistas de Corte Es la vista interior de una edificación desde un plano vertical imaginario que la corta a manera de “tajada”, en sentido transversal o longitudinal; permitiendo apreciar las diferentes alturas que la conforman.

5 Sección o Corte de una Edificación
“Cuaderno de Dibujo Arquitectónico” (Luis Villacorta Santamato)

6 Escaleras En los planos de planta las escaleras y rampas presentan una flecha, la cual señala siempre el sentido ascendente. Diferente es en el caso de los planos de techo, donde los techos inclinados presentan también una flecha pero que indica el sentido descendente. Tanto en rampas como en techos inclinados se debe incluir el porcentaje de pendiente de la inclinación. En cada tramo de escalera, los pasos y los contrapasos serán uniformes, debiendo cumplir con la regla: 2 contrapasos + 1 paso debe tener entre 0.60 m y 0.64 m, con un mínimo de 0.25 m para los pasos y un máximo de 0.18 m para los contrapasos (medido entre las proyecciones verticales de dos bordes continuos).

7

8

9

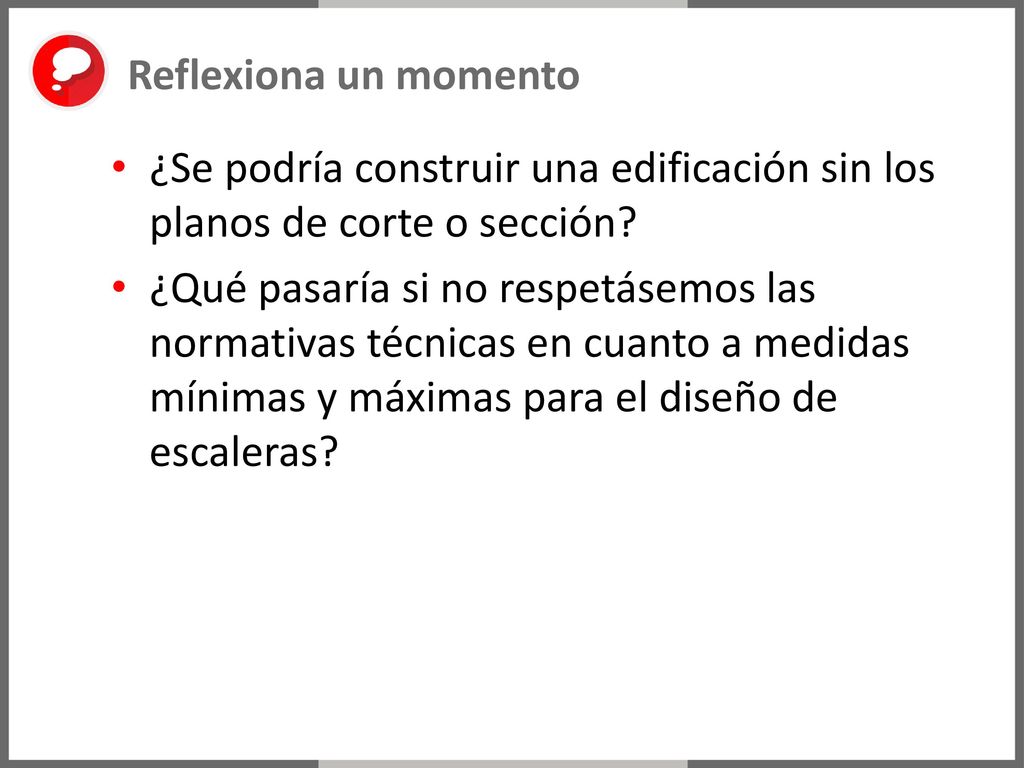

10 Reflexiona un momento ¿Se podría construir una edificación sin los planos de corte o sección? ¿Qué pasaría si no respetásemos las normativas técnicas en cuanto a medidas mínimas y máximas para el diseño de escaleras?

11 Conclusiones Los planos de sección o corte son el complemento de la información contenida en los planos de planta, y proveen de datos importantes como las alturas de elementos constructivos. El RNE (Reglamento Nacional de Edificaciones) contiene normatividad técnica que rige sobre aquellas especialidades y actividades vinculadas a la industria de la construcción.

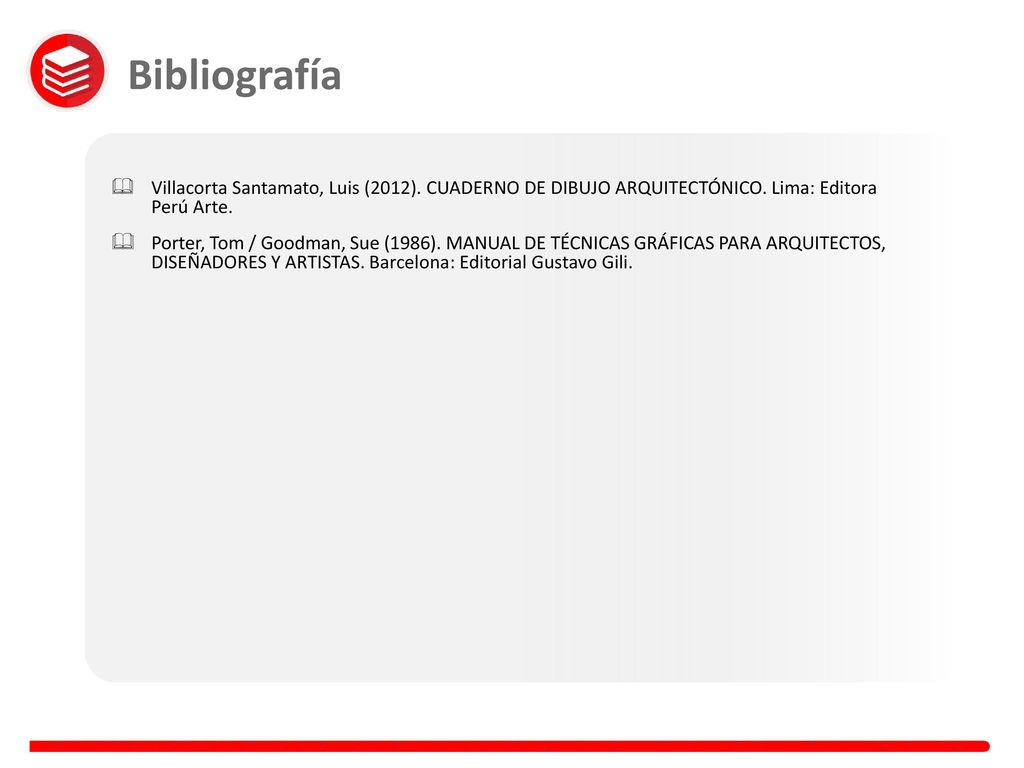

12 Bibliografía Villacorta Santamato, Luis (2012). CUADERNO DE DIBUJO ARQUITECTÓNICO. Lima: Editora Perú Arte. Porter, Tom / Goodman, Sue (1986). MANUAL DE TÉCNICAS GRÁFICAS PARA ARQUITECTOS, DISEÑADORES Y ARTISTAS. Barcelona: Editorial Gustavo Gili.

13 Preguntas… Si, luego del estudio de este material, tienes dudas sobre alguno de los temas, ingresa al Aula Virtual y participa en el foro de dudas académicas de la unidad.

14 Continúa con las actividades propuestas en la sesión.
