1 SETIEMBRE 2012 ESTUDIO DEFINITIVO CONSTRUCCIÓN
DEL PUENTE EL TINGO Y ACCESOS SETIEMBRE 2012

2 INGENIERÍA DEL PROYECTO
SETIEMBRE 2012

3 Estudio Definitivo Construcción del Puente El Tingo y Accesos

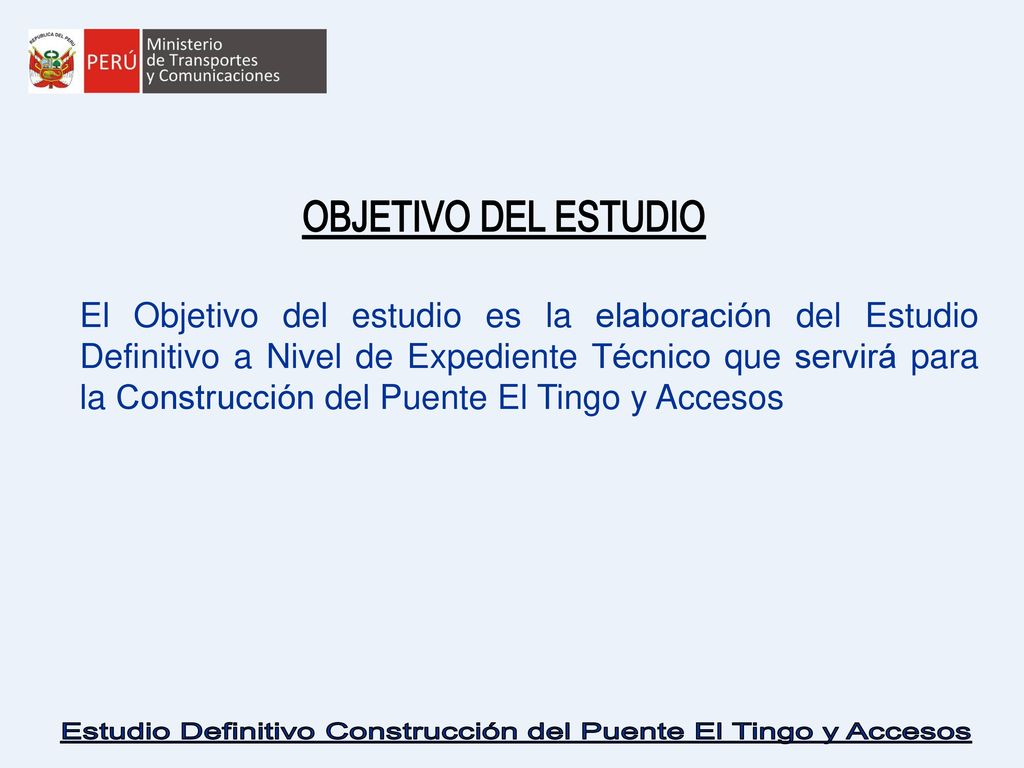

OBJETIVO DEL ESTUDIO El Objetivo del estudio es la elaboración del Estudio Definitivo a Nivel de Expediente Técnico que servirá para la Construcción del Puente El Tingo y Accesos Estudio Definitivo Construcción del Puente El Tingo y Accesos

4 CONCEPCION DEL PROYECTO
El puente proyectado ha sido ubicado en una zona de estrechamiento de la quebrada, aguas abajo del puente existente, y fuera de las zonas criticas existentes en la vía, de manera de evitar el paso por las mismas, las cuales han generado interrupciones de transito en épocas pasadas. Estudio Definitivo Construcción del Puente El Tingo y Accesos

5 Estudio Definitivo Construcción del Puente El Tingo y Accesos
ALCANCES DEL PROYECTO Los alcances del proyecto comprenden la construcción de un puente de concreto armado tipo arco, de 100 m de longitud aproximadamente, y trabajos de explanaciones en el acceso de salida (margen izquierda), para el mejoramiento del alineamiento horizontal, así como la colocación de señalización horizontal y vertical y de dispositivos de seguridad vial. Estudio Definitivo Construcción del Puente El Tingo y Accesos

6 Estudio Definitivo Construcción del Puente El Tingo y Accesos
UBICACIÓN Zona crítica 1 Pte. Existente Zona crítica 2 Baden existente Pte. Proyectado Pte. San Juan Estudio Definitivo Construcción del Puente El Tingo y Accesos

7 CARACTERÍSTICAS DEL PUENTE
Tipo: Arco de Tímpano ligero con tablero superior de concreto reforzado. Longitud: m. Losa de Acesso: 12.30m., ambos lados Nº de tramos: 1 Nº de vías: 2 Ancho de Calzada: 8.40 m. Veredas: 0.85m. a cada lado Superf. Rodadura: Asfalto en Frío Sub Estructura: Estribos de concreto armado. Pendiente: 3% Estudio Definitivo Construcción del Puente El Tingo y Accesos

8 Estudio Definitivo Construcción del Puente El Tingo y Accesos
SECCIÓN TÍPICA Estudio Definitivo Construcción del Puente El Tingo y Accesos

9 VISTA PANORÁMICA DEL PUENTE AGUAS ARRIBA
3% Estudio Definitivo Construcción del Puente El Tingo y Accesos

10 COSTO TOTAL Y PLAZO DE EJECUCIÓN
La inversión total para construir el Puente Tingo y Accesos, prevista en el estudio del perfil asciende a S/.6,120,966.0 ó US$ 2, 040,322.20 El plazo de ejecución del puente se prevé en 6 meses. Estudio Definitivo Construcción del Puente El Tingo y Accesos
