Autoconstrucción del Canal Abierto de Saneamiento
Planta experimental de Carrión Junio 2008
2

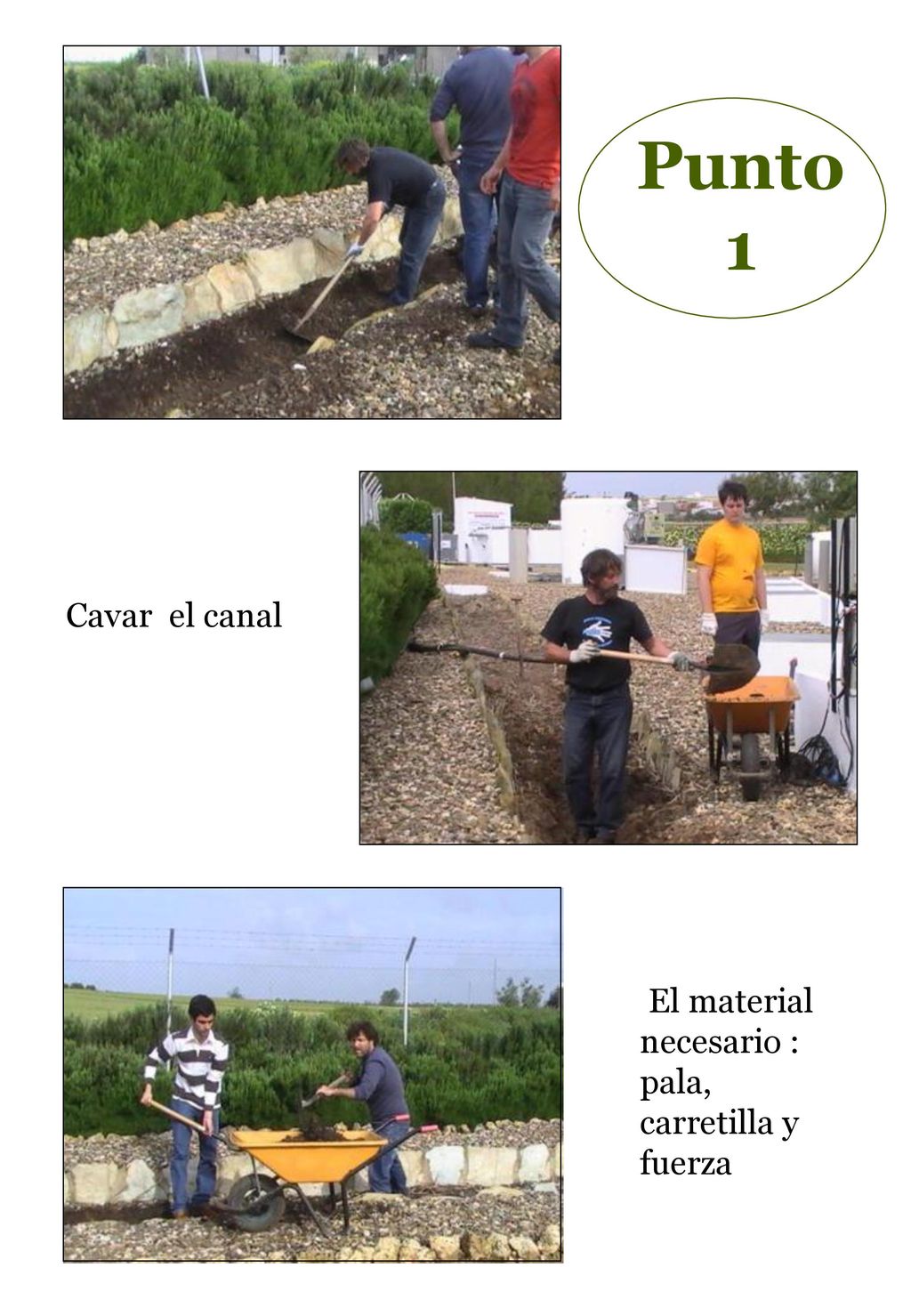

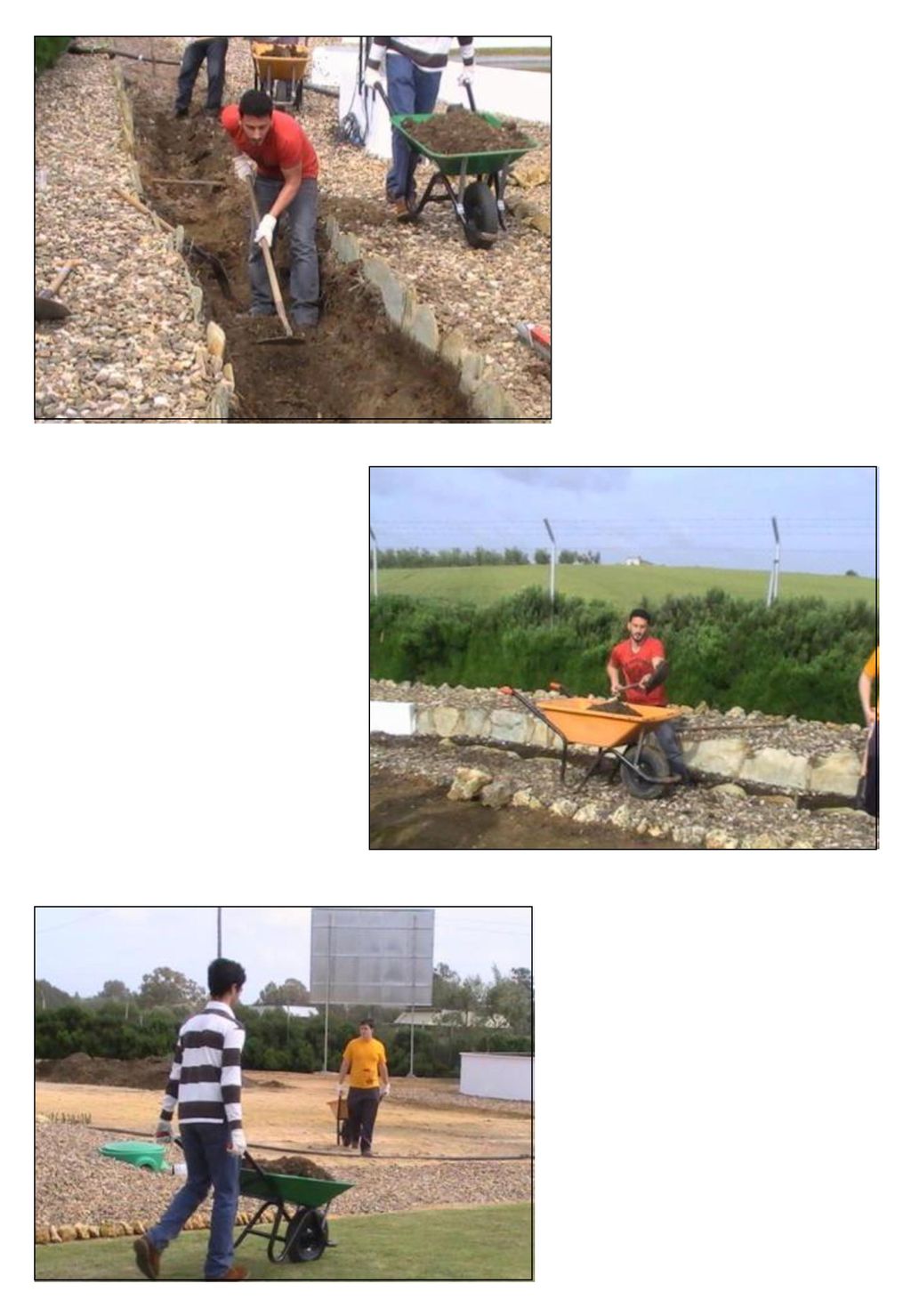

Punto Cavar el canal El material necesario : pala, carretilla y fuerza
4

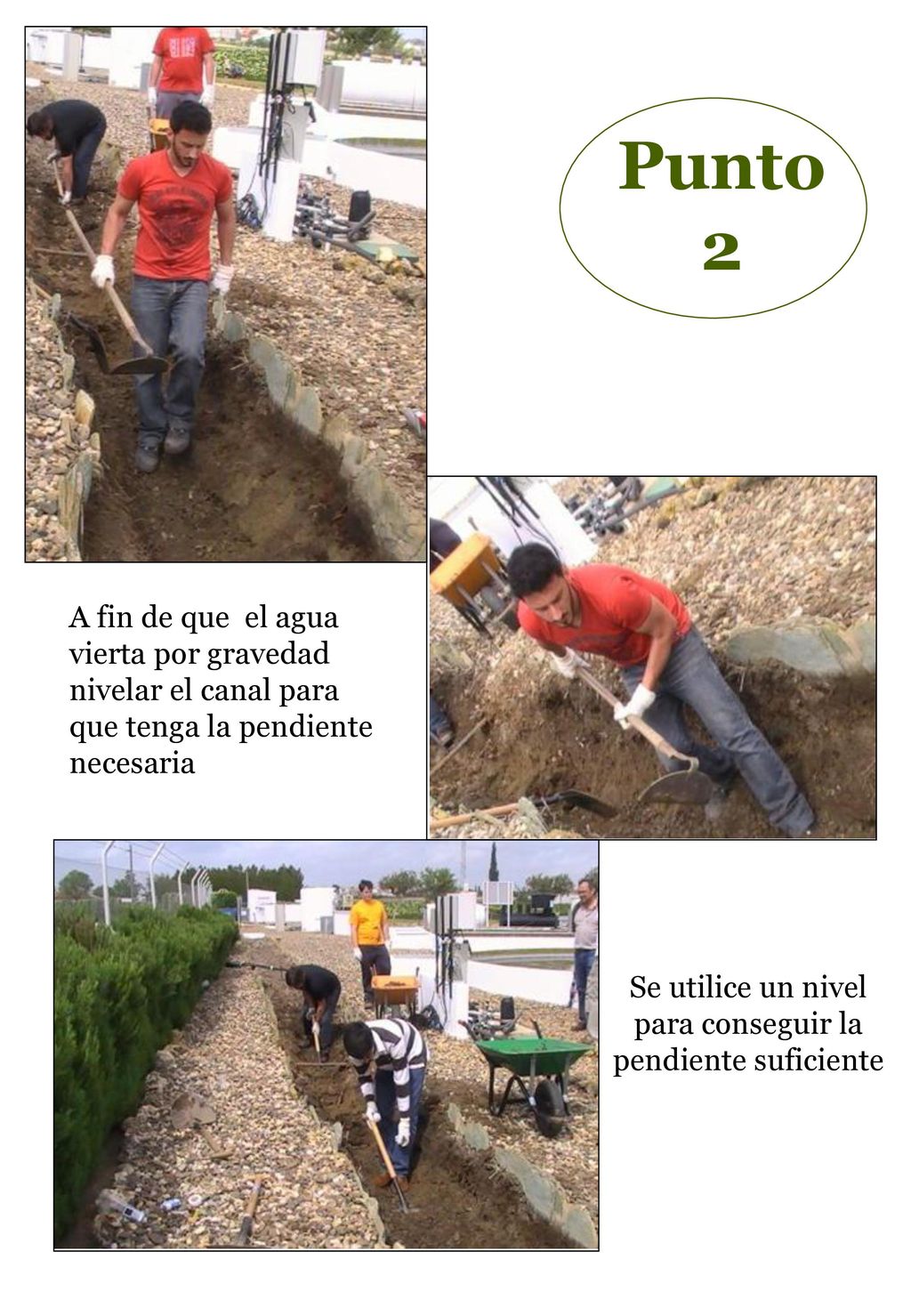

Se utilice un nivel para conseguir la pendiente suficiente
Punto A fin de que el agua vierta por gravedad nivelar el canal para que tenga la pendiente necesaria Se utilice un nivel para conseguir la pendiente suficiente
5

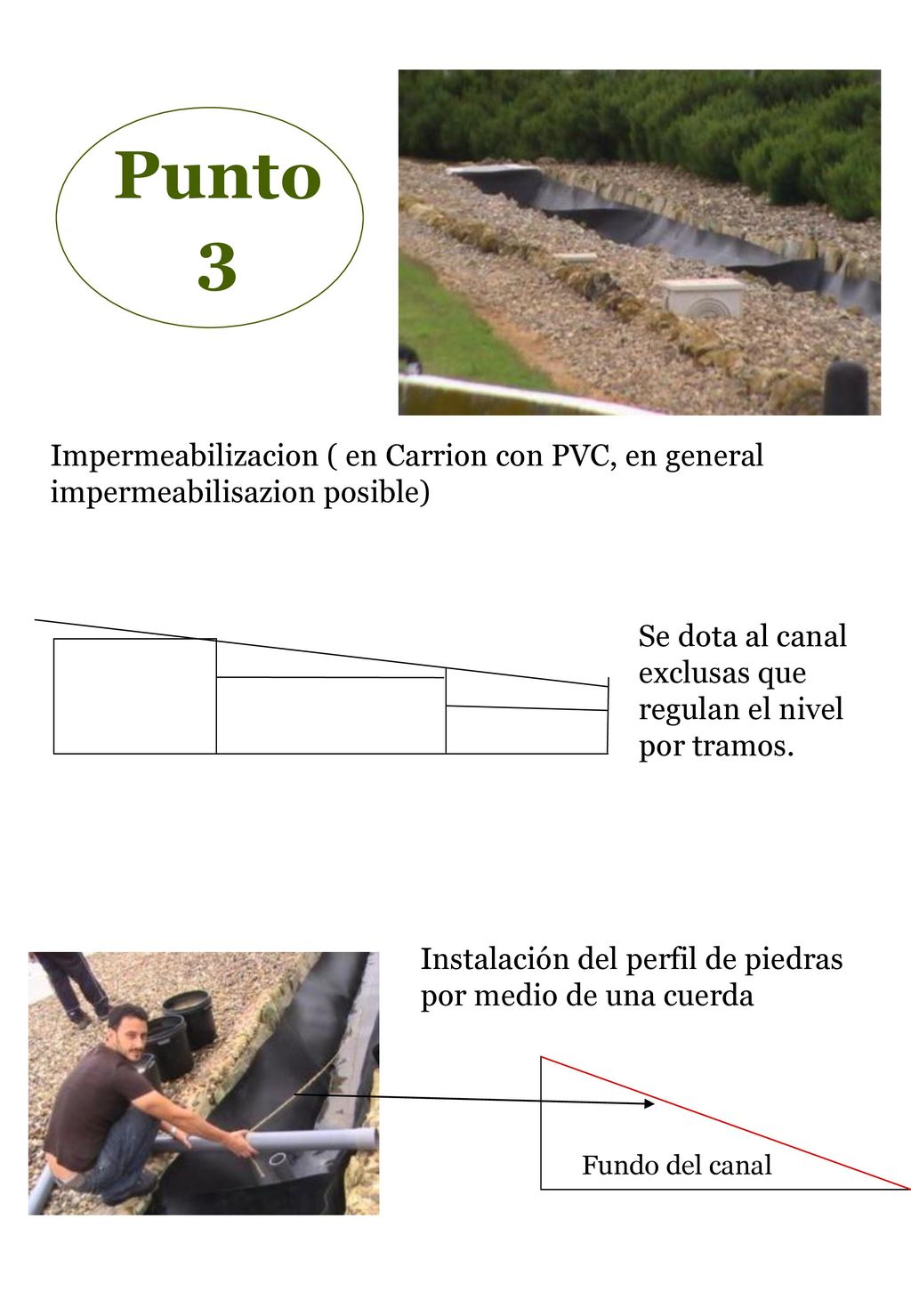

Punto Impermeabilizacion ( en Carrion con PVC, en general impermeabilisazion posible) Se dota al canal exclusas que regulan el nivel por tramos. Instalación del perfil de piedras por medio de una cuerda Fundo del canal
6

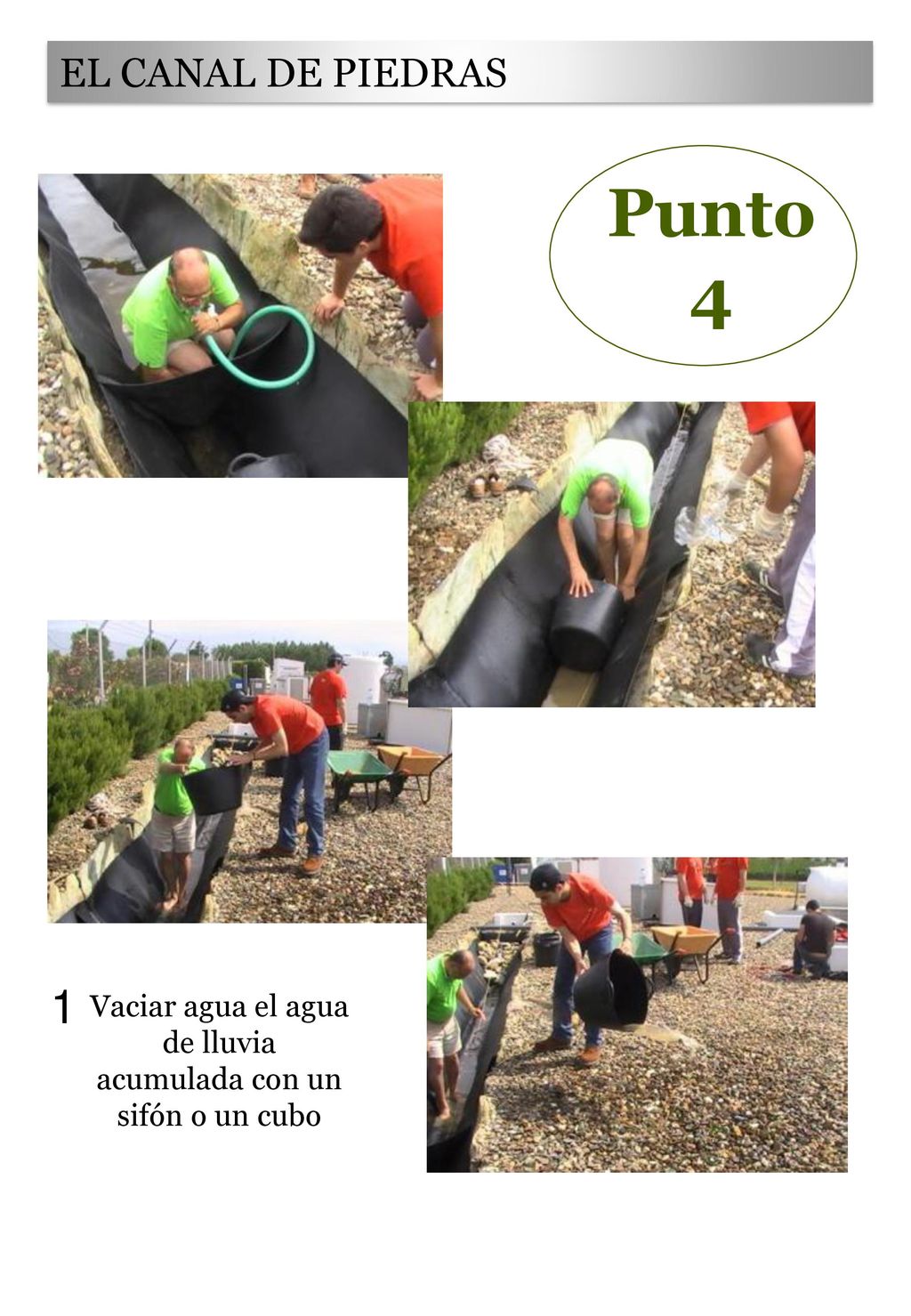

Vaciar agua el agua de lluvia acumulada con un sifón o un cubo
EL CANAL DE PIEDRAS Punto 1 Vaciar agua el agua de lluvia acumulada con un sifón o un cubo
7

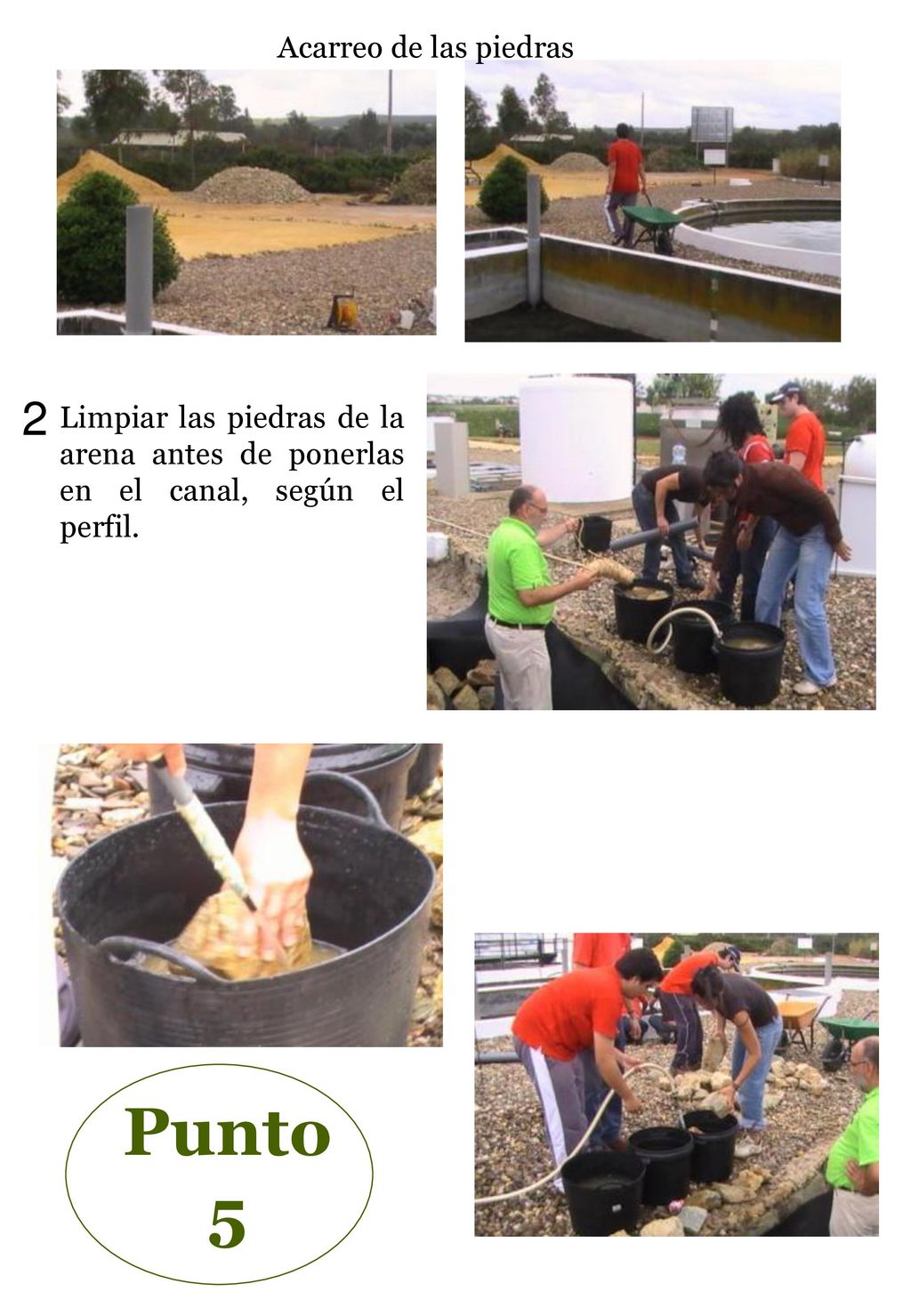

Punto 5 2 Acarreo de las piedras
Limpiar las piedras de la arena antes de ponerlas en el canal, según el perfil. Punto
8

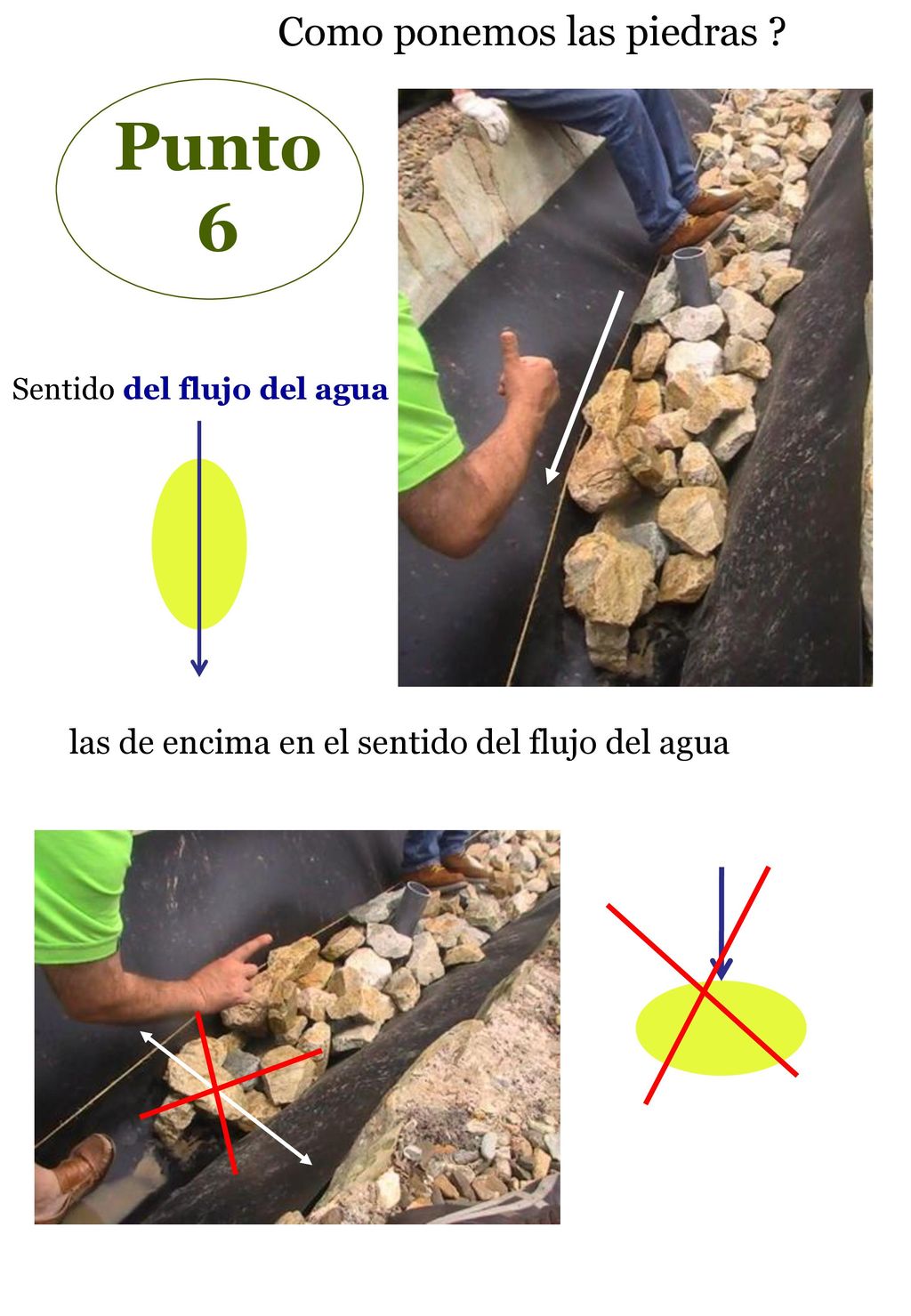

Punto 6 Como ponemos las piedras ?
Sentido del flujo del agua las de encima en el sentido del flujo del agua
9

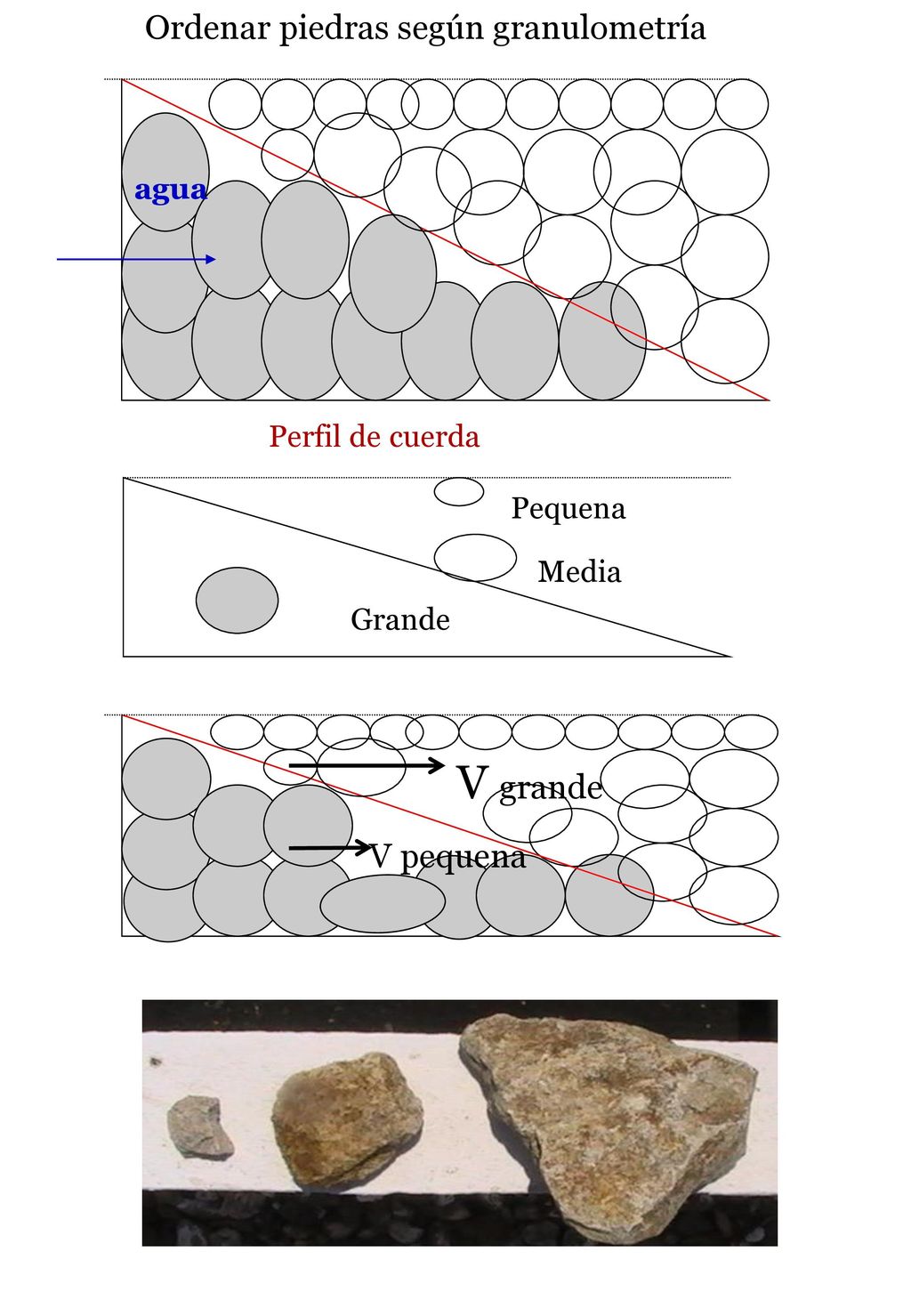

V grande Ordenar piedras según granulometría V pequena agua
Perfil de cuerda Grande Media Pequena V grande V pequena
10

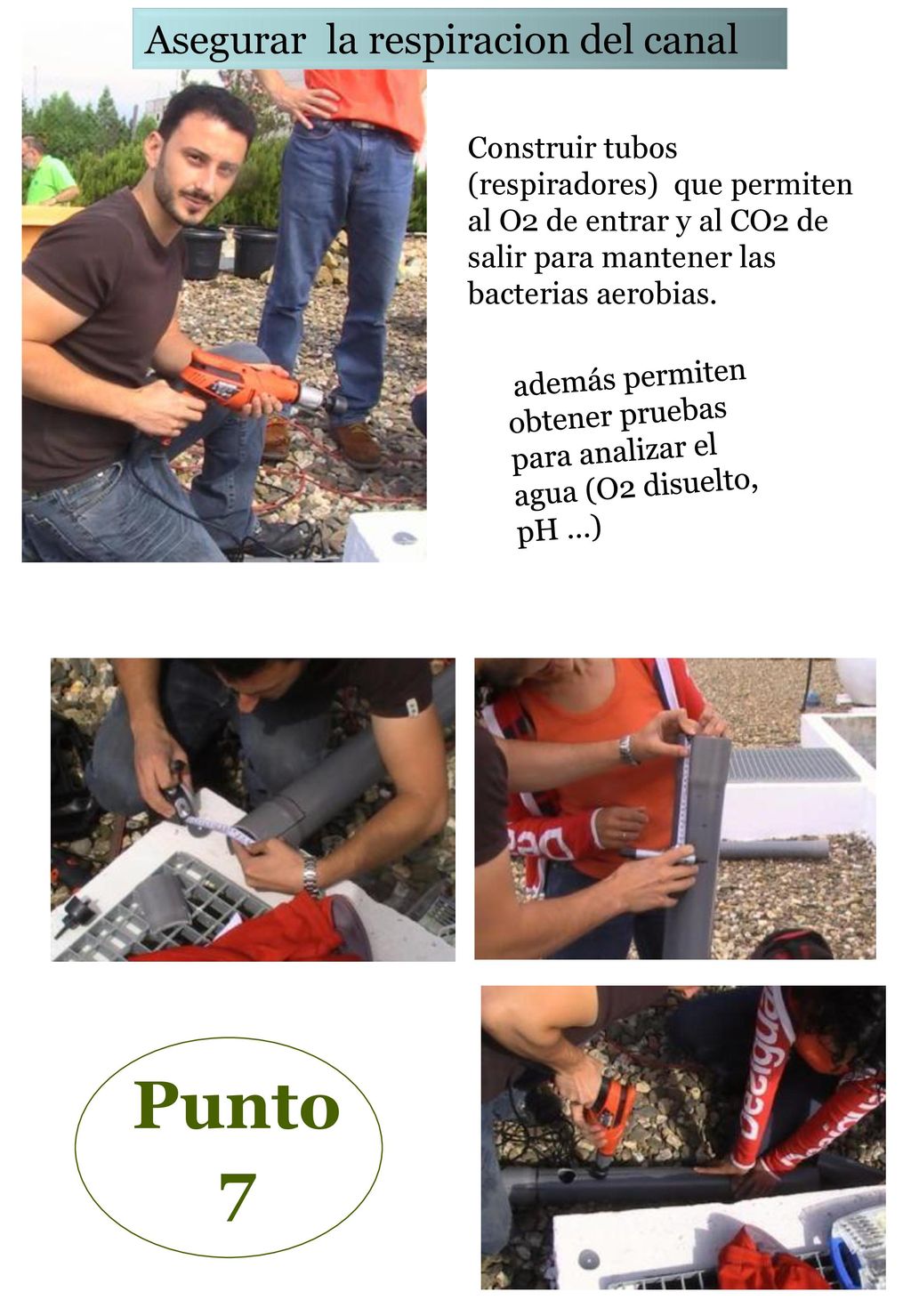

Punto 7 Asegurar la respiracion del canal
Construir tubos (respiradores) que permiten al O2 de entrar y al CO2 de salir para mantener las bacterias aerobias. además permiten obtener pruebas para analizar el agua (O2 disuelto, pH …) Punto
11

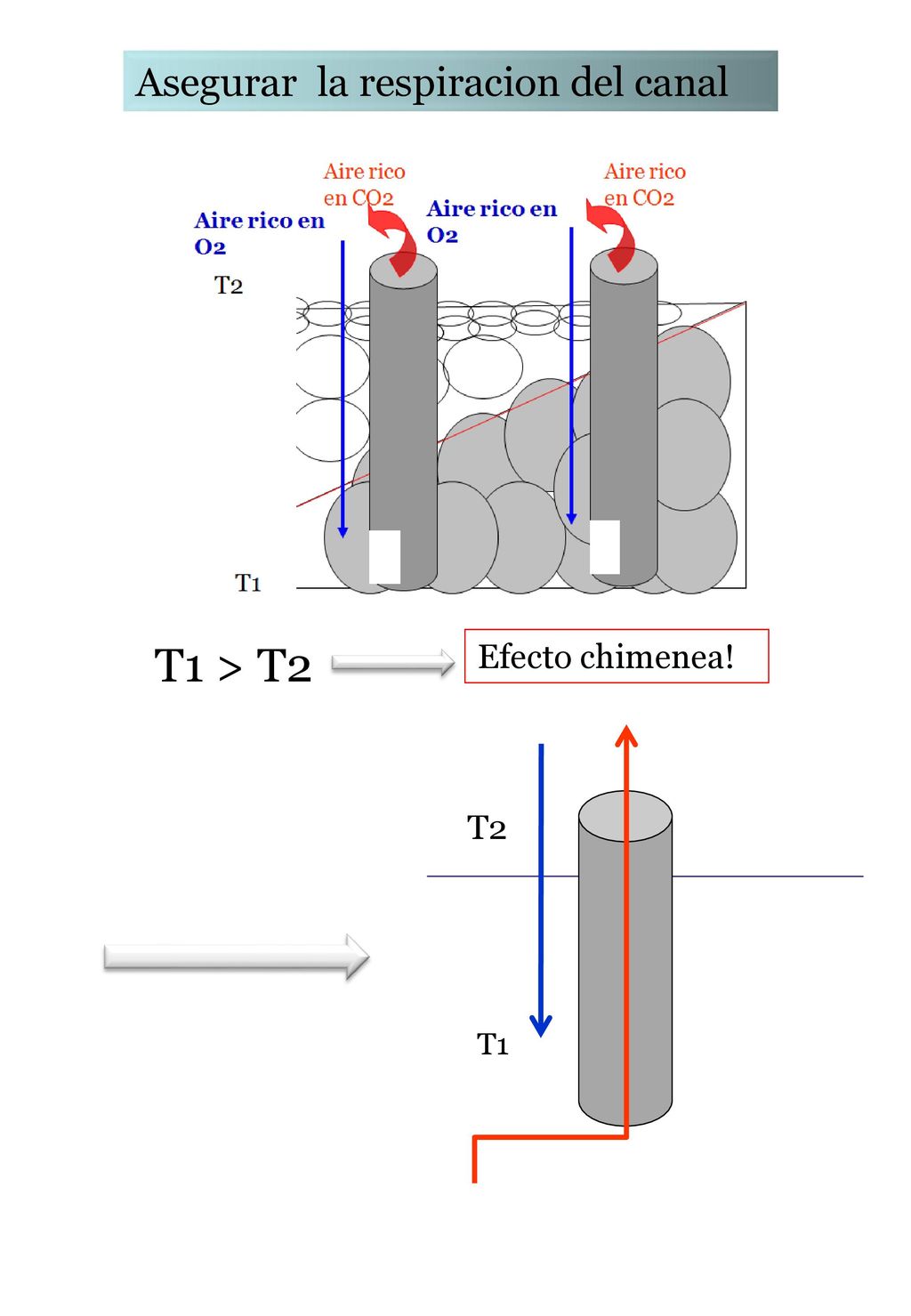

Asegurar la respiracion del canal
T1 > T2 Efecto chimenea! T2 T1

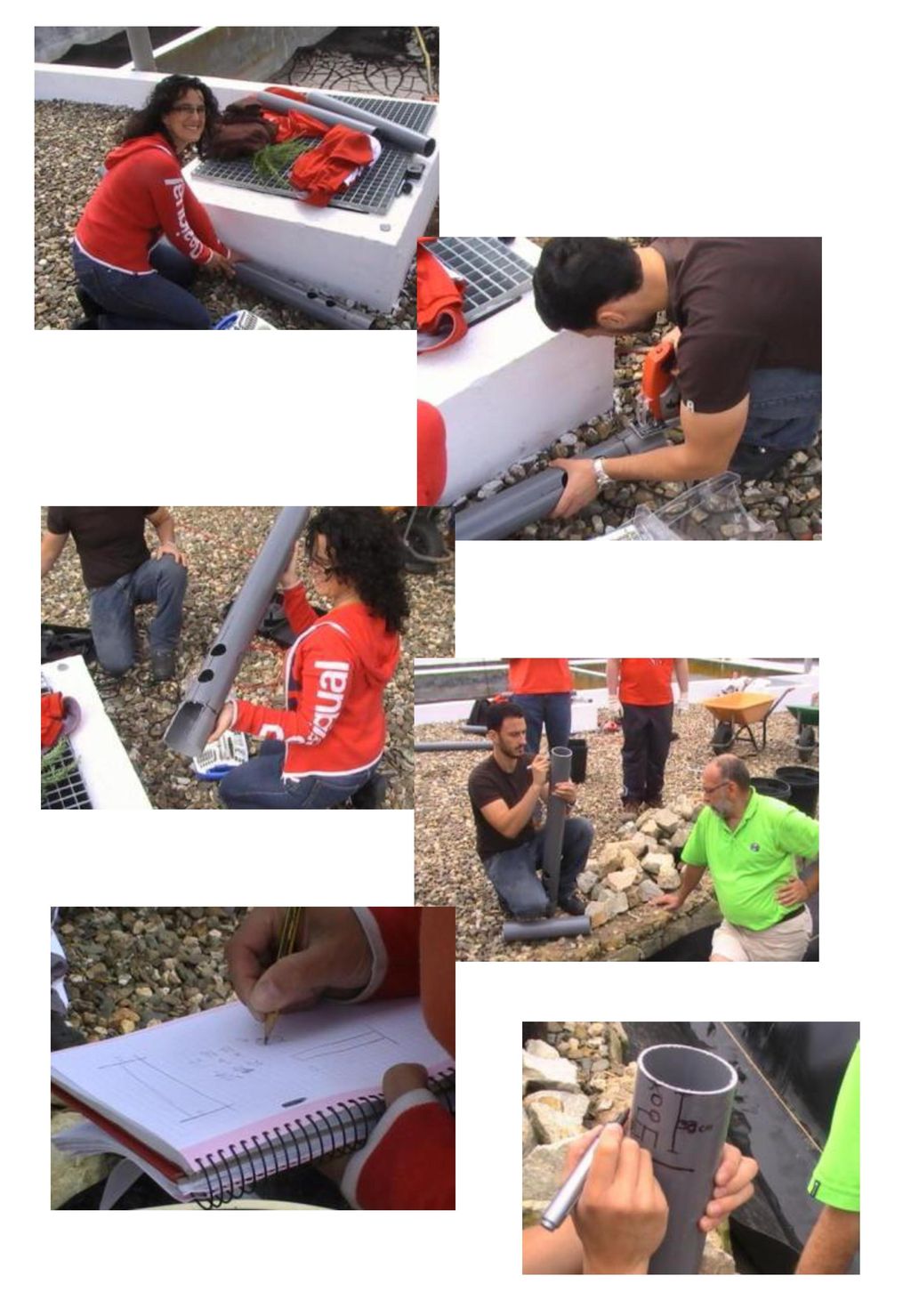

13

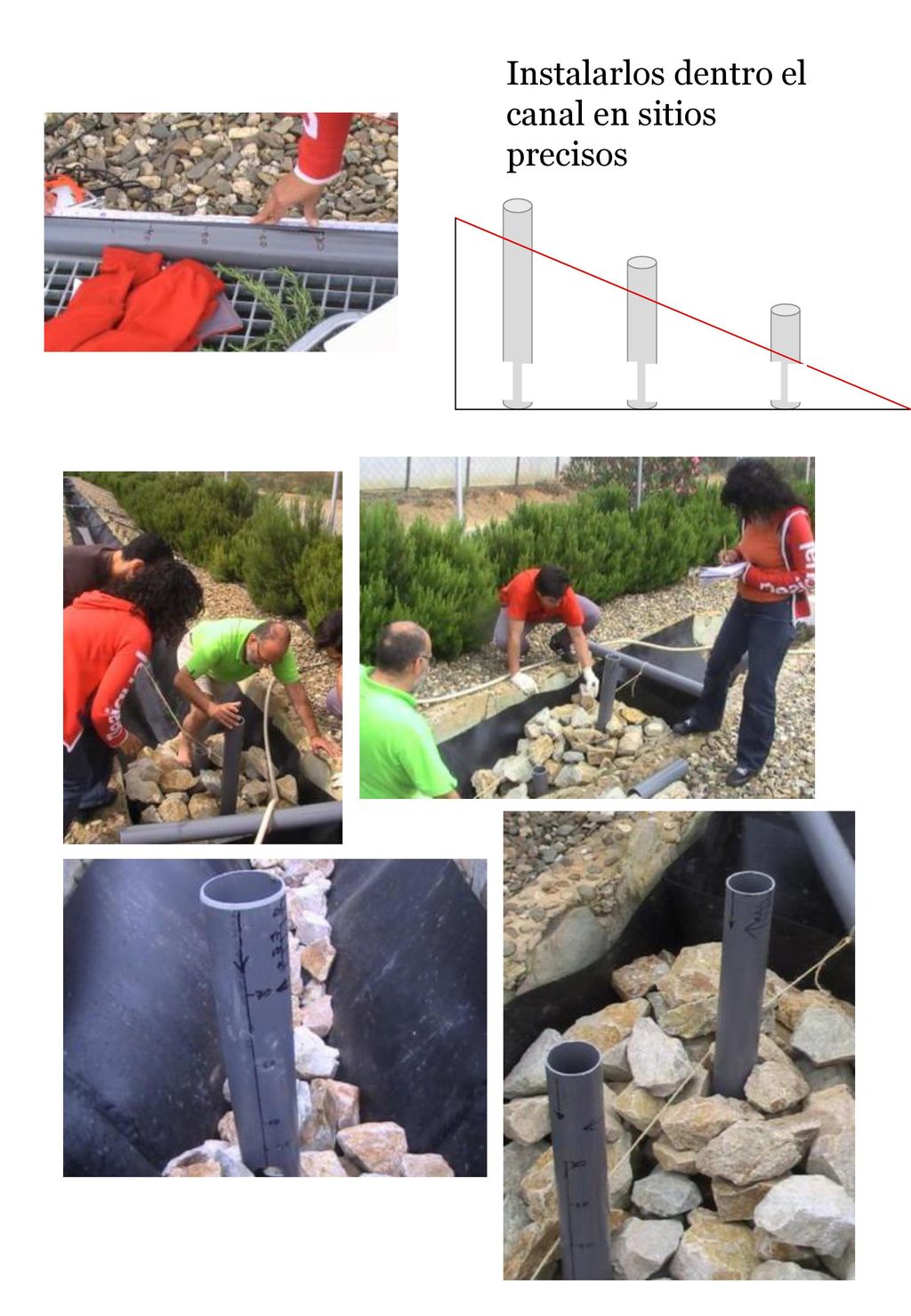

Instalarlos dentro el canal en sitios precisos
14

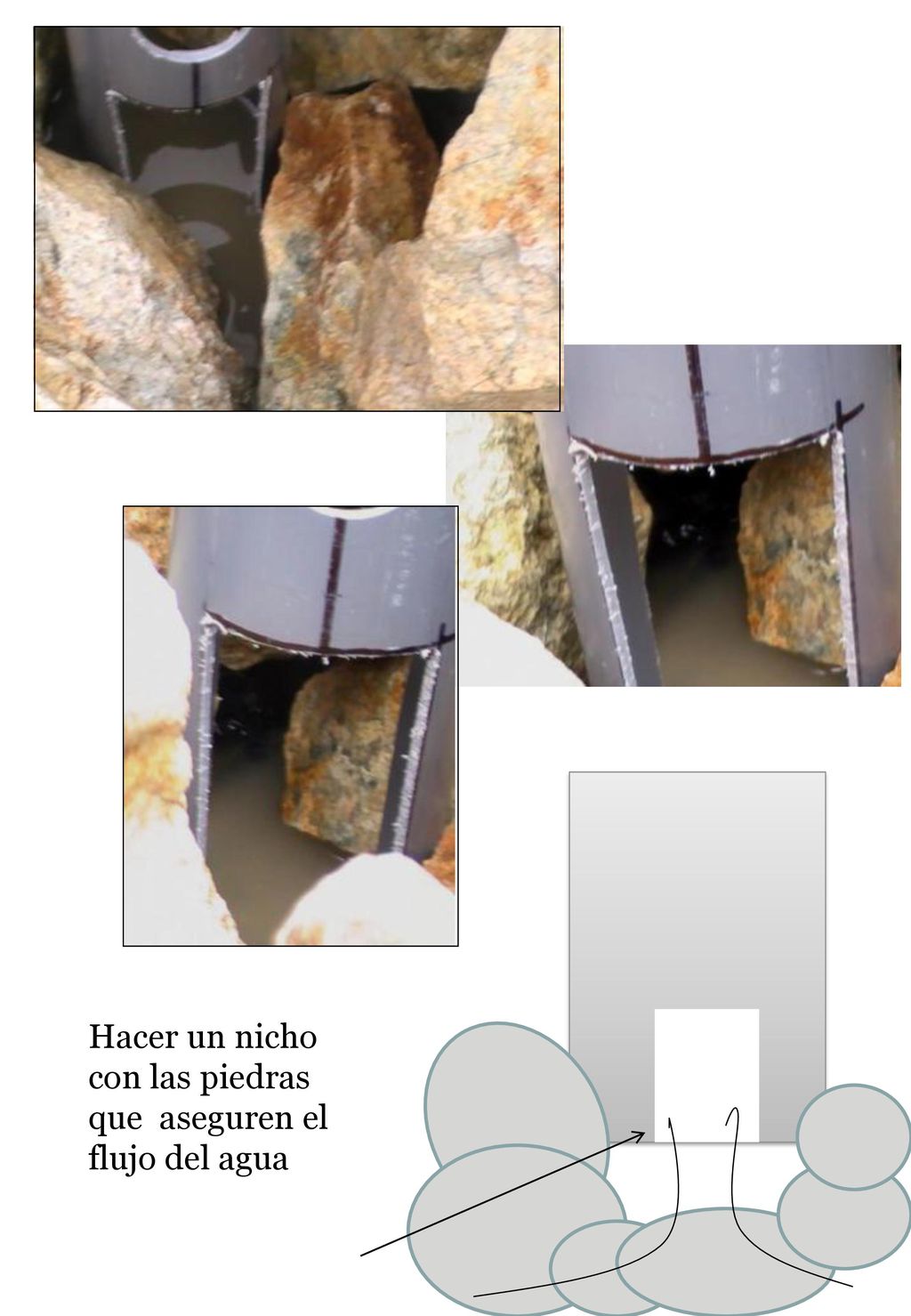

Hacer un nicho con las piedras que aseguren el flujo del agua
15
El canal se compone de 6 partes (3 canales de piedras y 3 canales de Baccou) separadas por esclusas para aumentar el tiempo de retención del agua
16
Entrada de agua residual
Salida de agua hasta el canal de BACCOU. O2 CO2
17

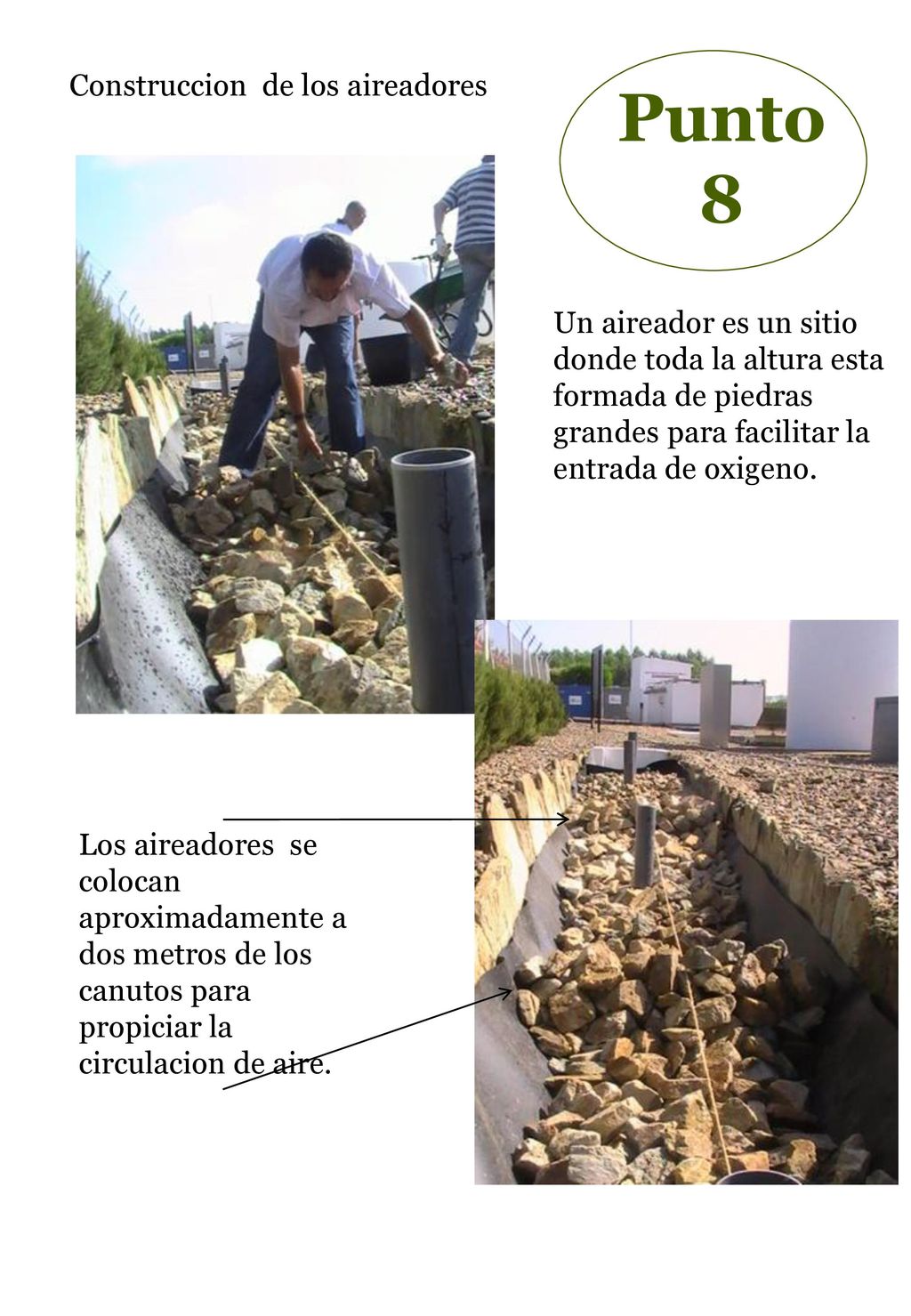

Punto 8 Construccion de los aireadores
Un aireador es un sitio donde toda la altura esta formada de piedras grandes para facilitar la entrada de oxigeno. Los aireadores se colocan aproximadamente a dos metros de los canutos para propiciar la circulacion de aire.
18

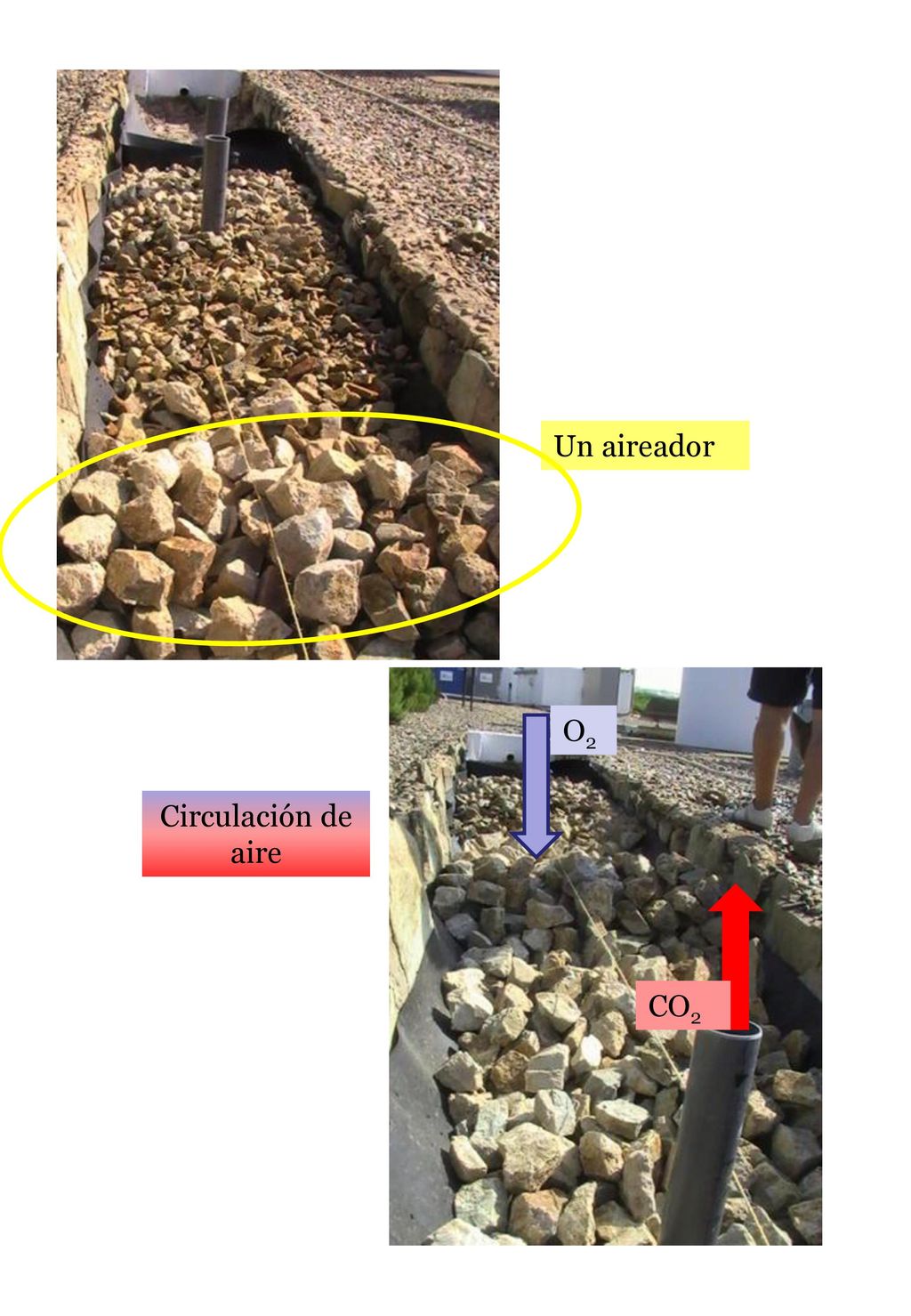

Un aireador O2 Circulación de aire CO2
19

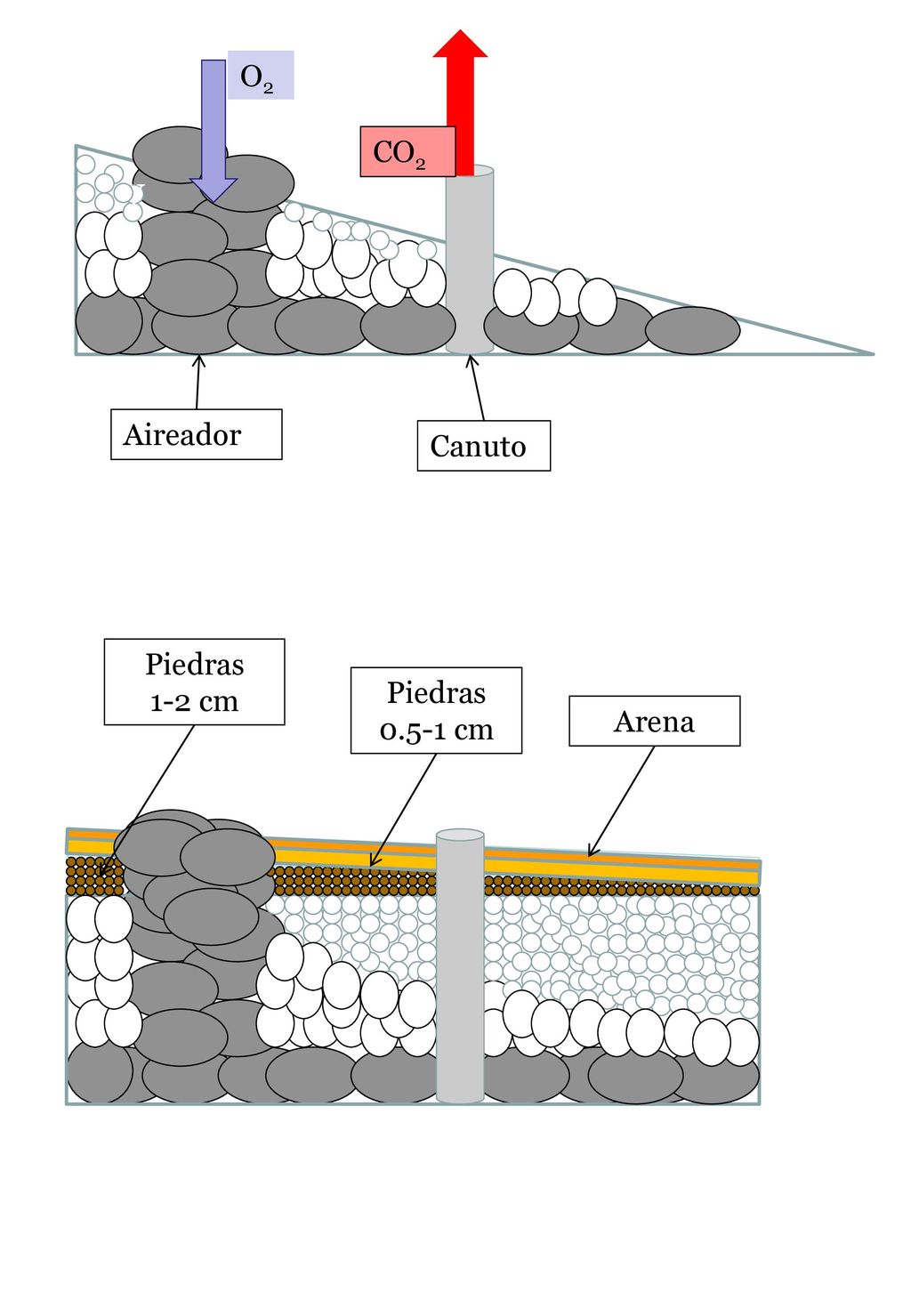

O2 CO2 V V Aireador Canuto Piedras 1-2 cm Piedras cm Arena V
20
1º Paso: Obtener y colocar molde rígido

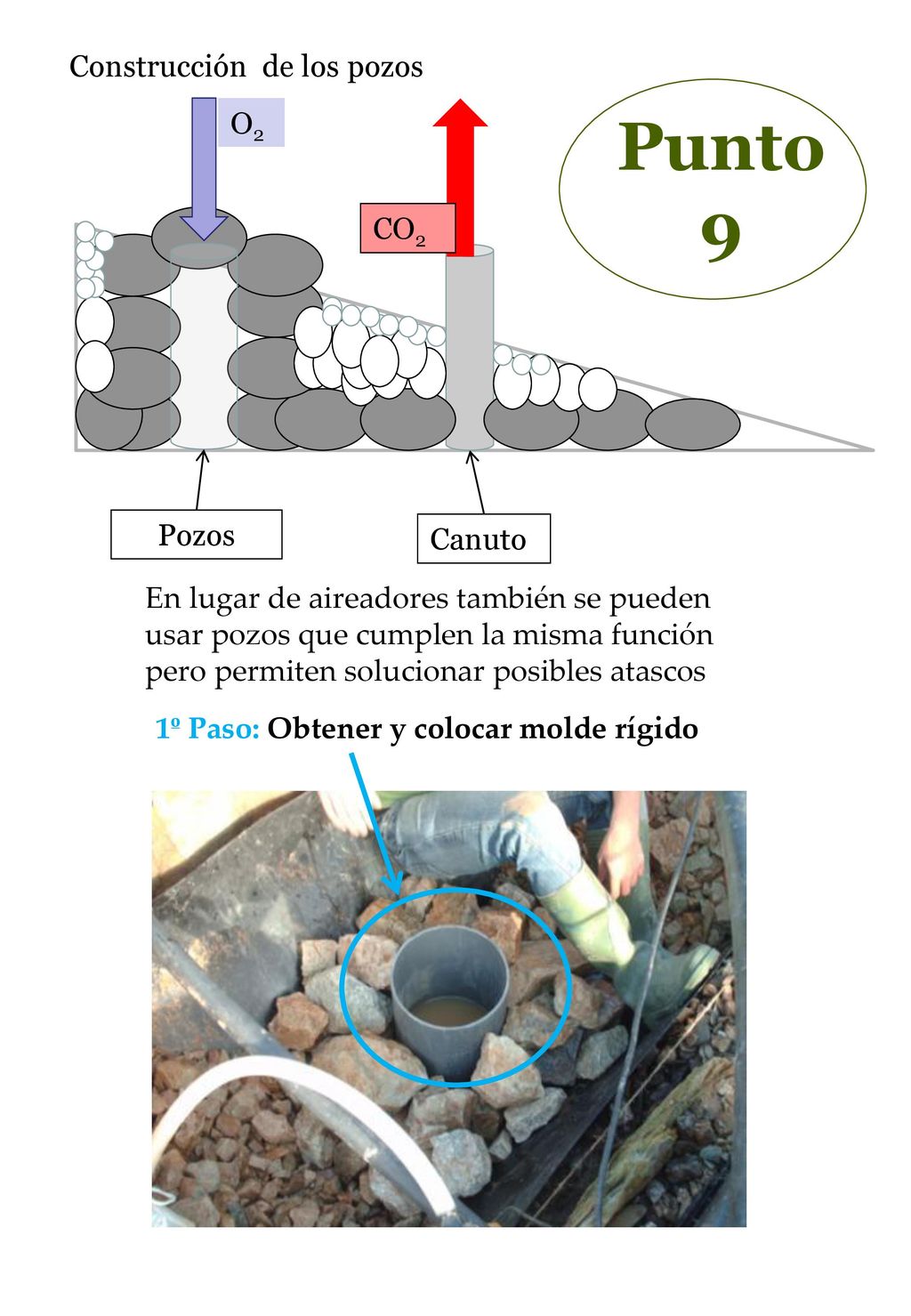

Construcción de los pozos Punto O2 CO2 Pozos Canuto En lugar de aireadores también se pueden usar pozos que cumplen la misma función pero permiten solucionar posibles atascos 1º Paso: Obtener y colocar molde rígido
21

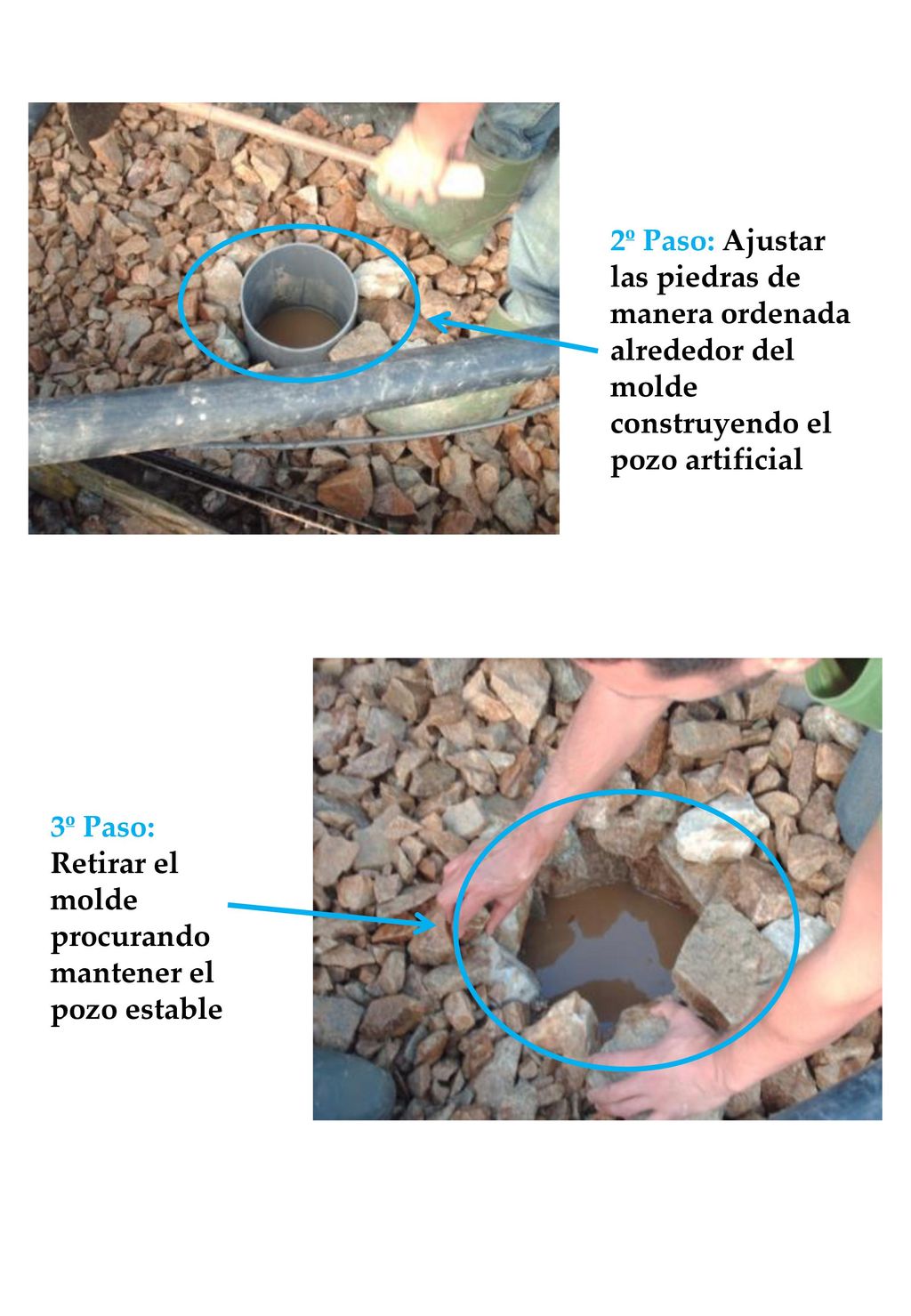

2º Paso: Ajustar las piedras de manera ordenada alrededor del molde construyendo el pozo artificial
3º Paso: Retirar el molde procurando mantener el pozo estable
22

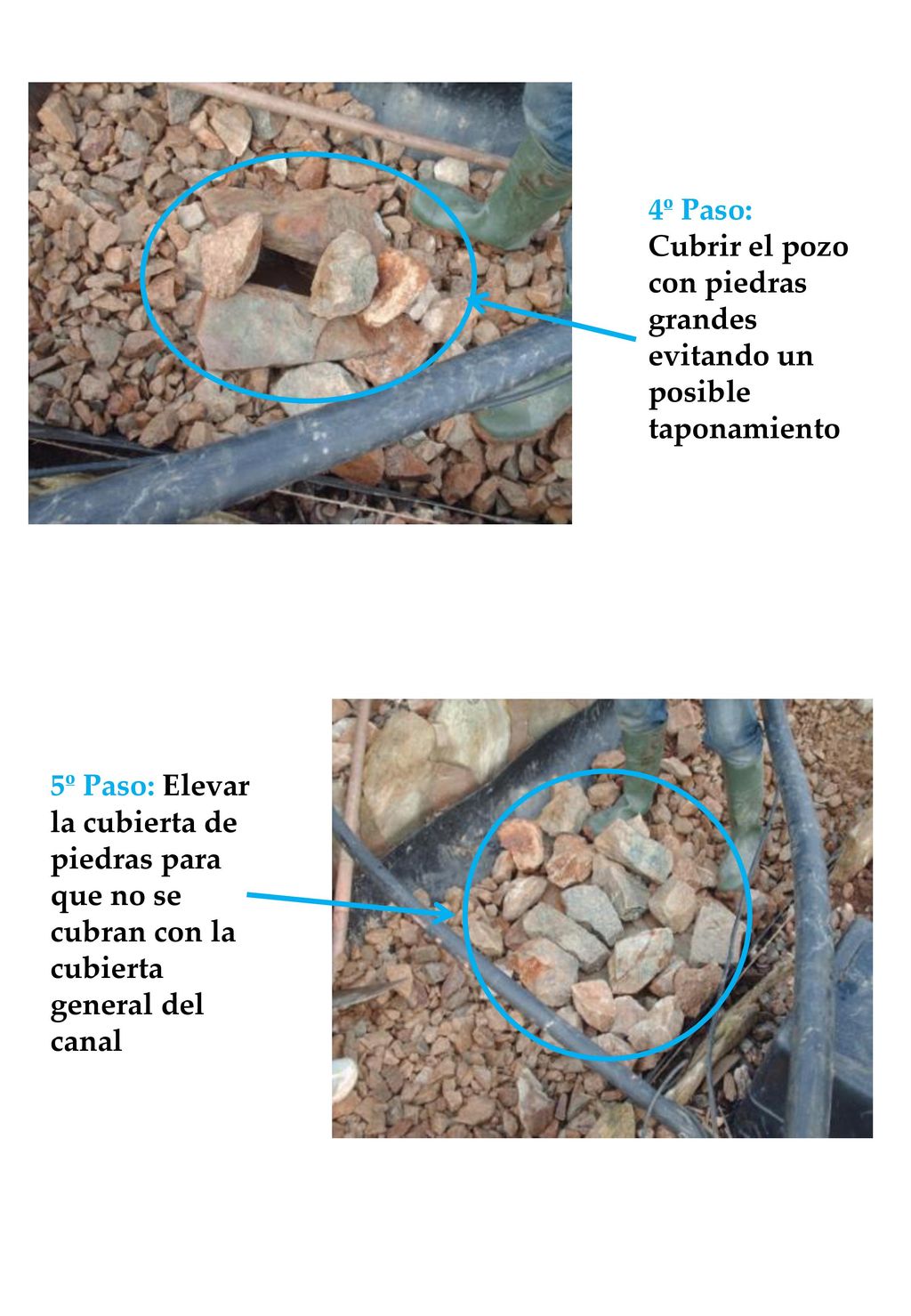

4º Paso: Cubrir el pozo con piedras grandes evitando un posible taponamiento
5º Paso: Elevar la cubierta de piedras para que no se cubran con la cubierta general del canal
23

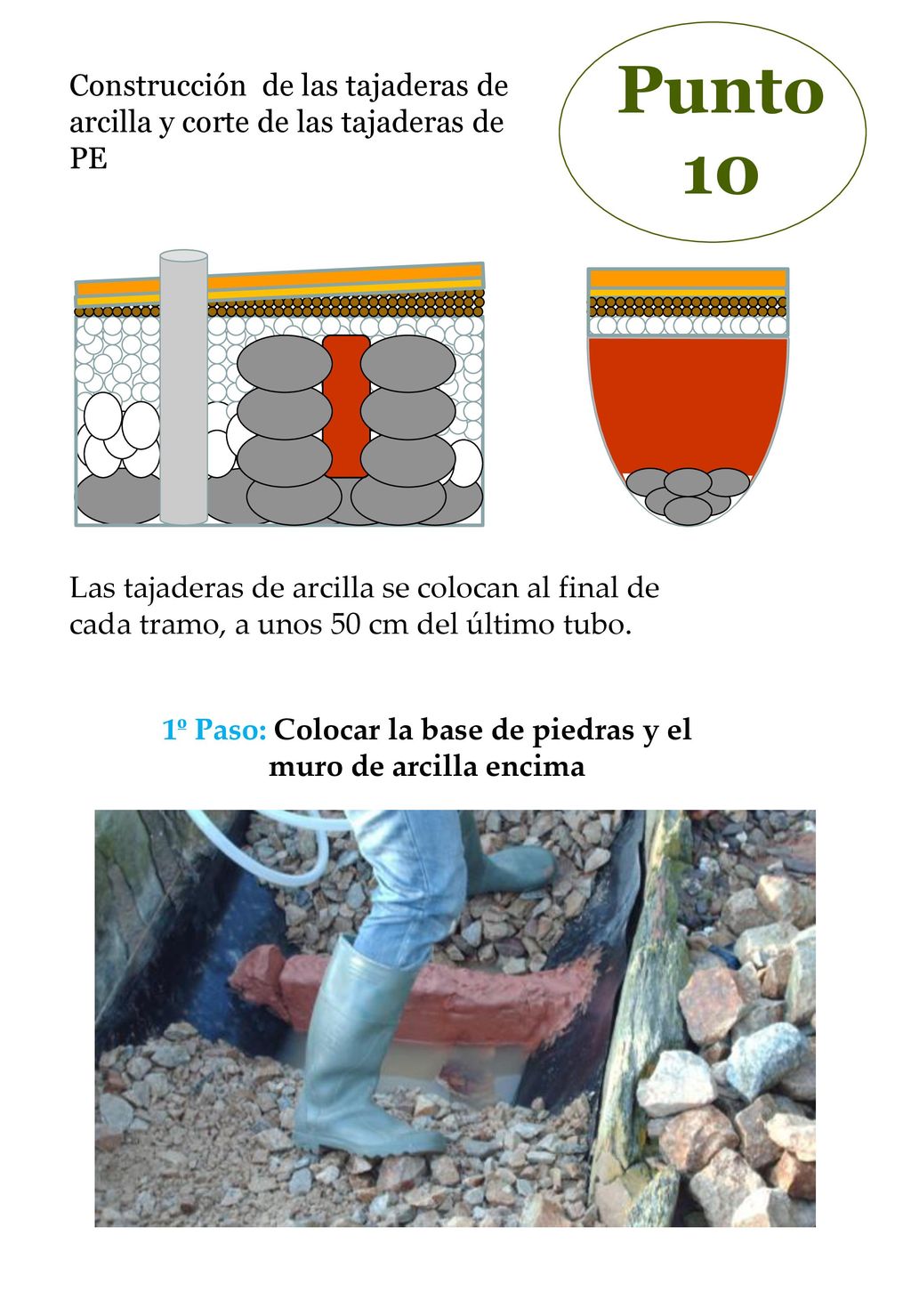

1º Paso: Colocar la base de piedras y el muro de arcilla encima
Punto Construcción de las tajaderas de arcilla y corte de las tajaderas de PE V Las tajaderas de arcilla se colocan al final de cada tramo, a unos 50 cm del último tubo. 1º Paso: Colocar la base de piedras y el muro de arcilla encima
24

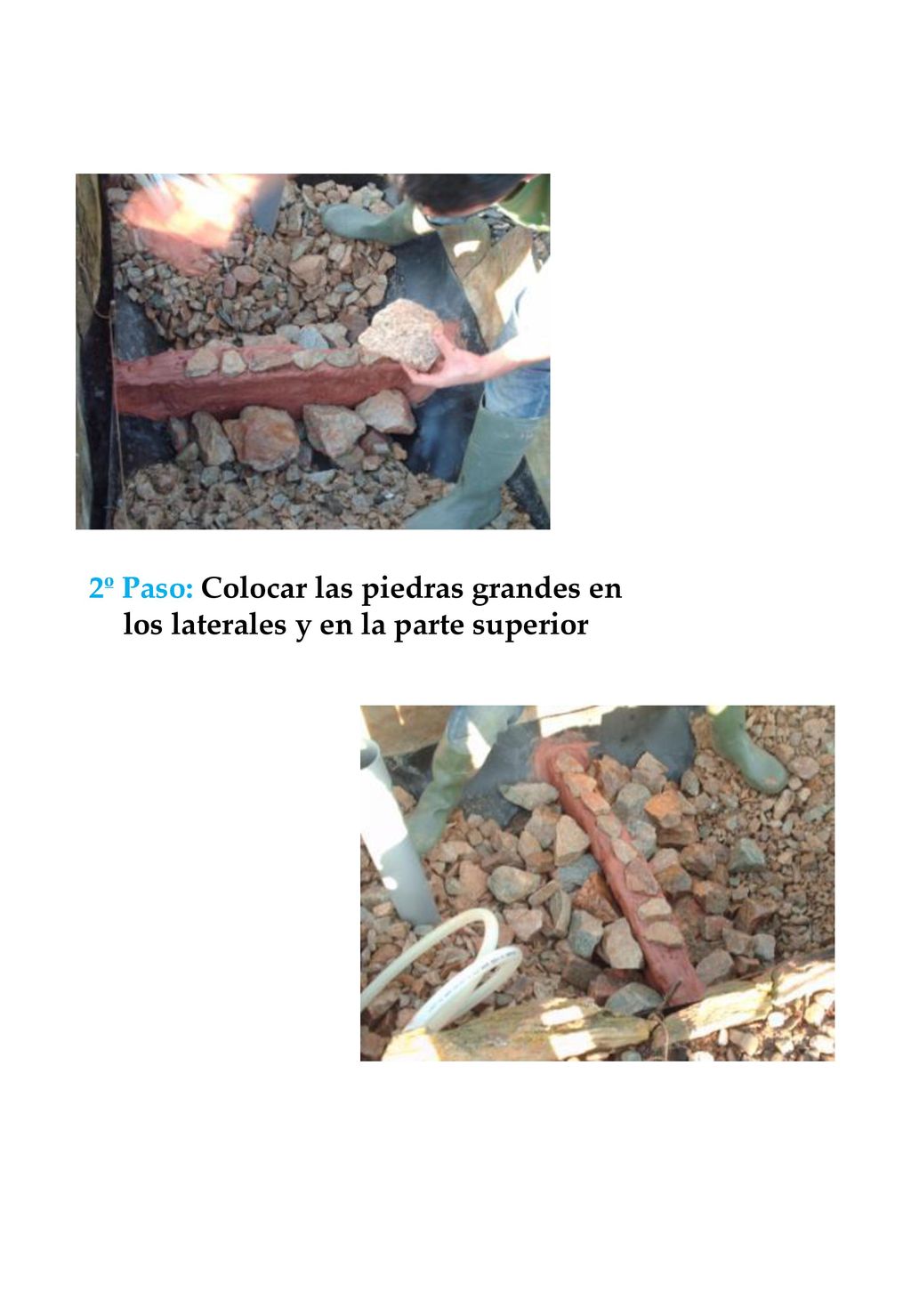

2º Paso: Colocar las piedras grandes en los laterales y en la parte superior
25

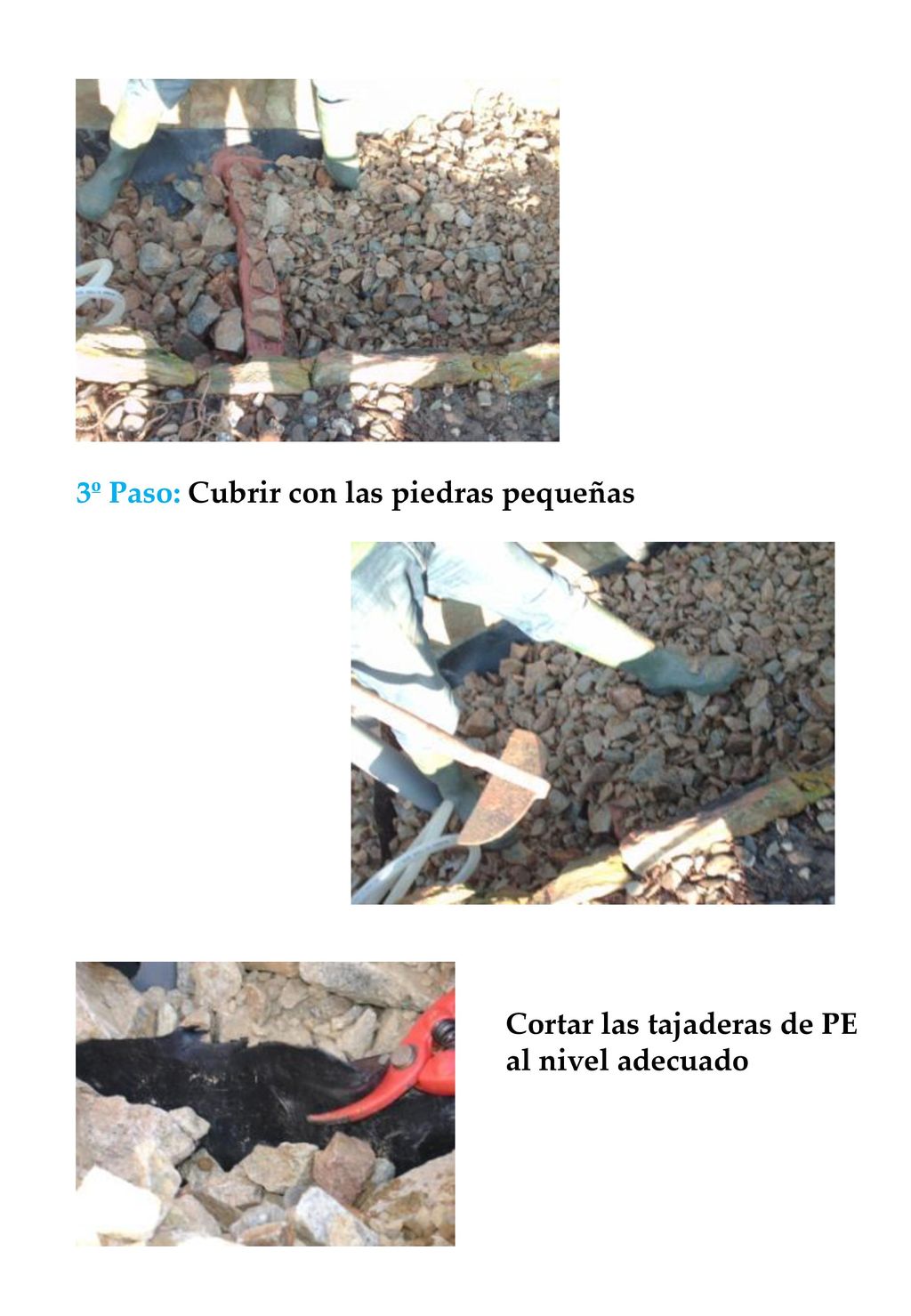

3º Paso: Cubrir con las piedras pequeñas
Cortar las tajaderas de PE al nivel adecuado
26

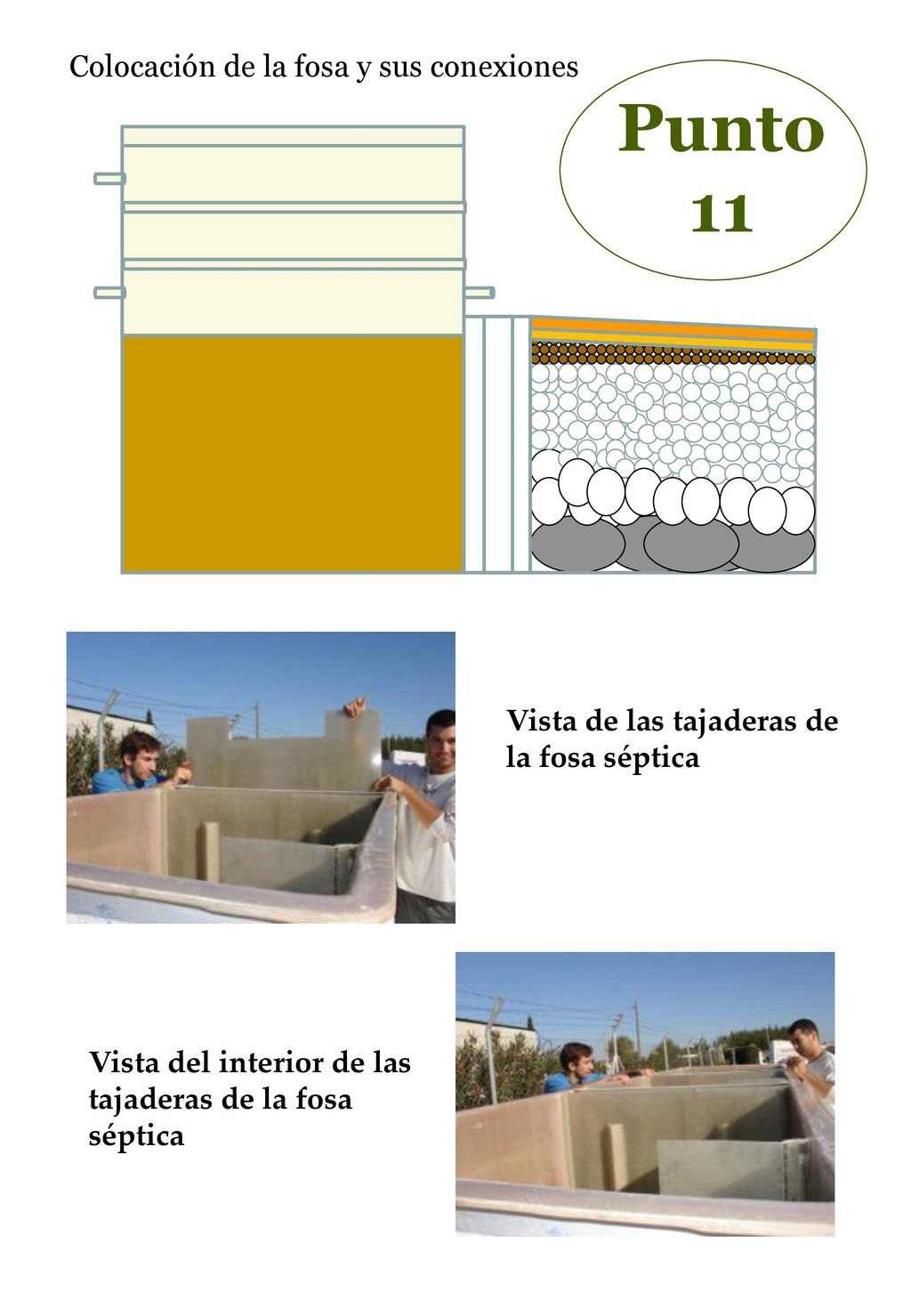

Punto 11 Colocación de la fosa y sus conexiones
Vista de las tajaderas de la fosa séptica Vista del interior de las tajaderas de la fosa séptica
27

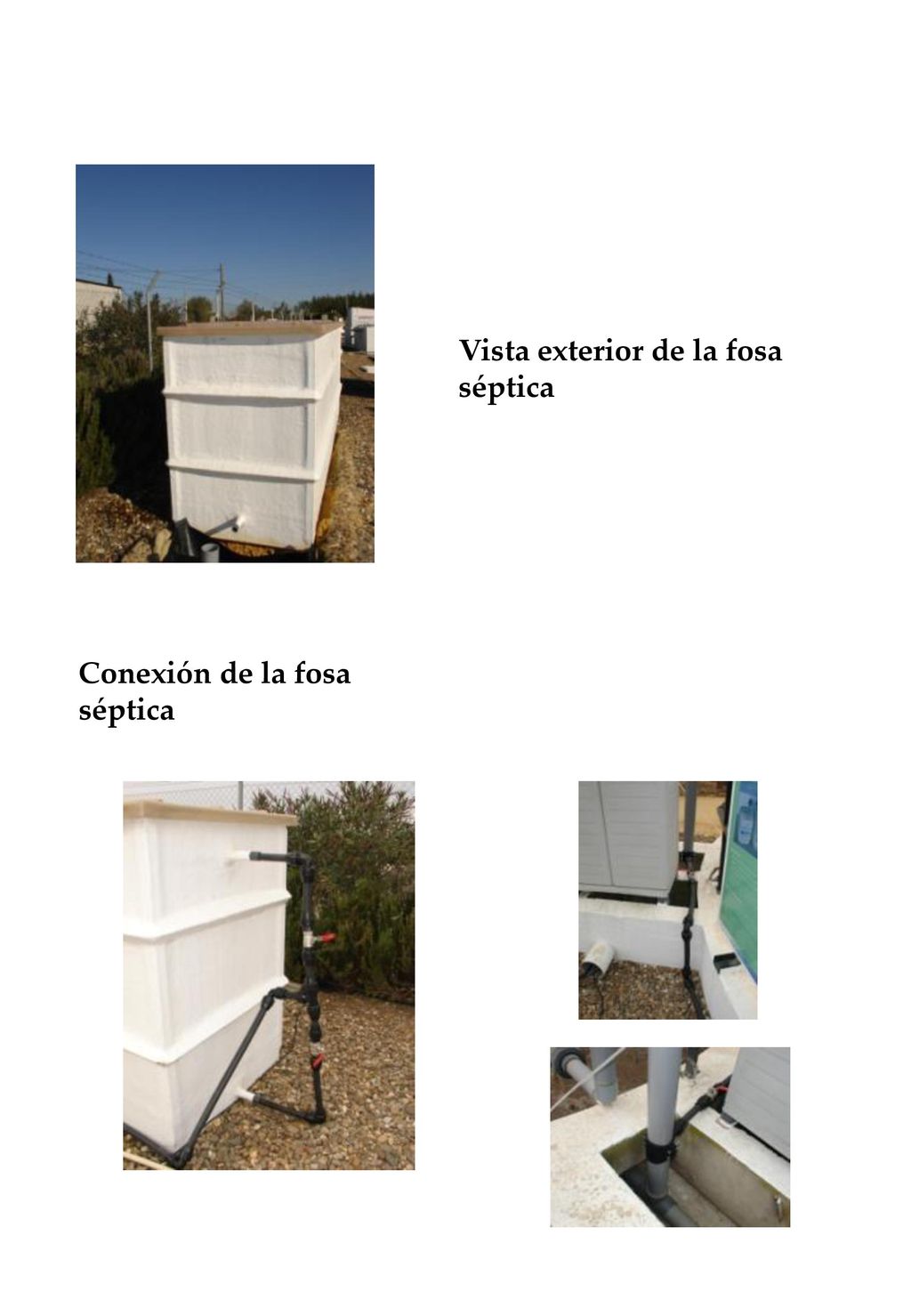

Vista exterior de la fosa séptica
Conexión de la fosa séptica
28
Vista del canal
29

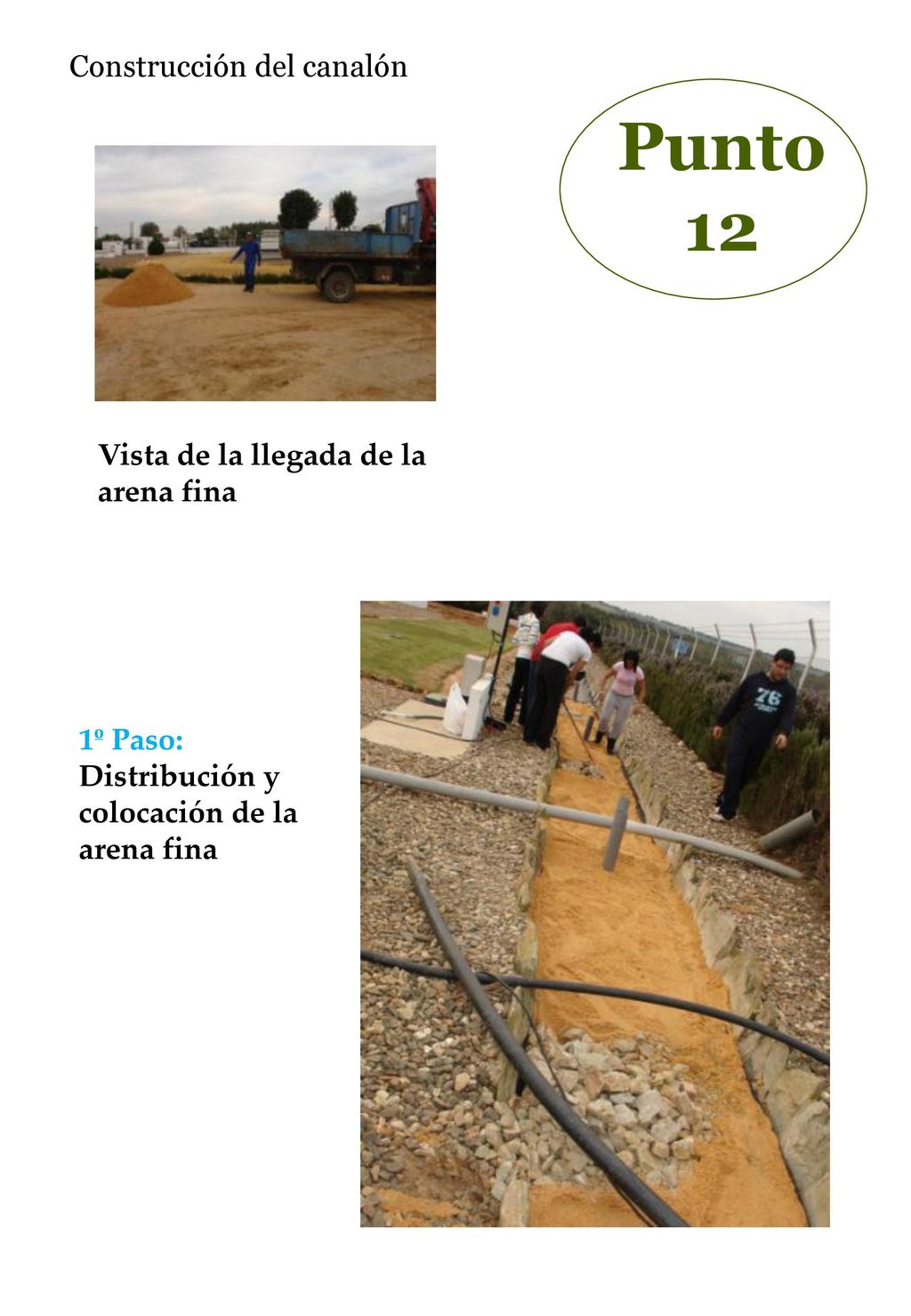

Punto 12 Construcción del canalón Vista de la llegada de la arena fina
1º Paso: Distribución y colocación de la arena fina
30

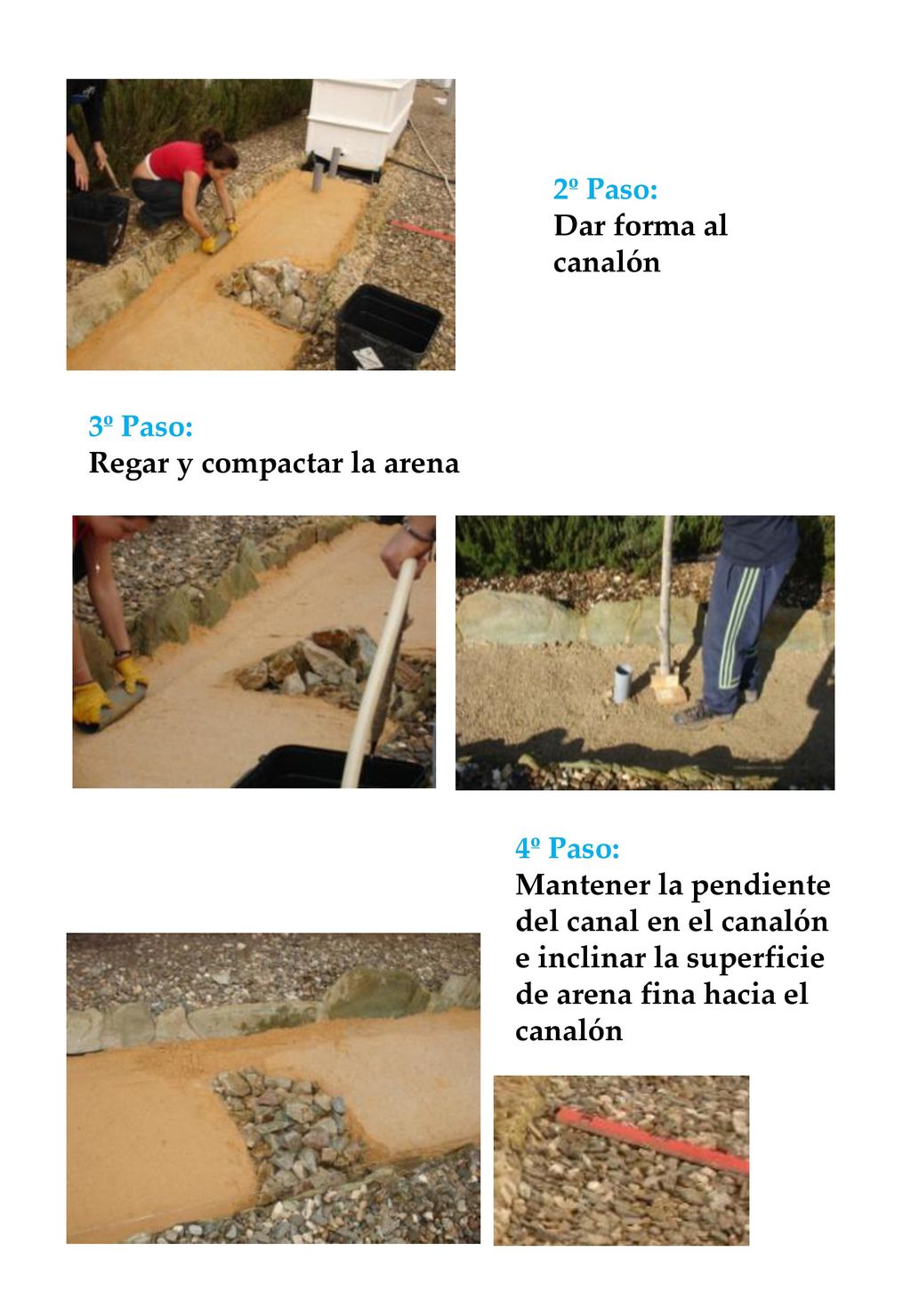

2º Paso: Dar forma al canalón 3º Paso: Regar y compactar la arena 4º Paso: Mantener la pendiente del canal en el canalón e inclinar la superficie de arena fina hacia el canalón
31

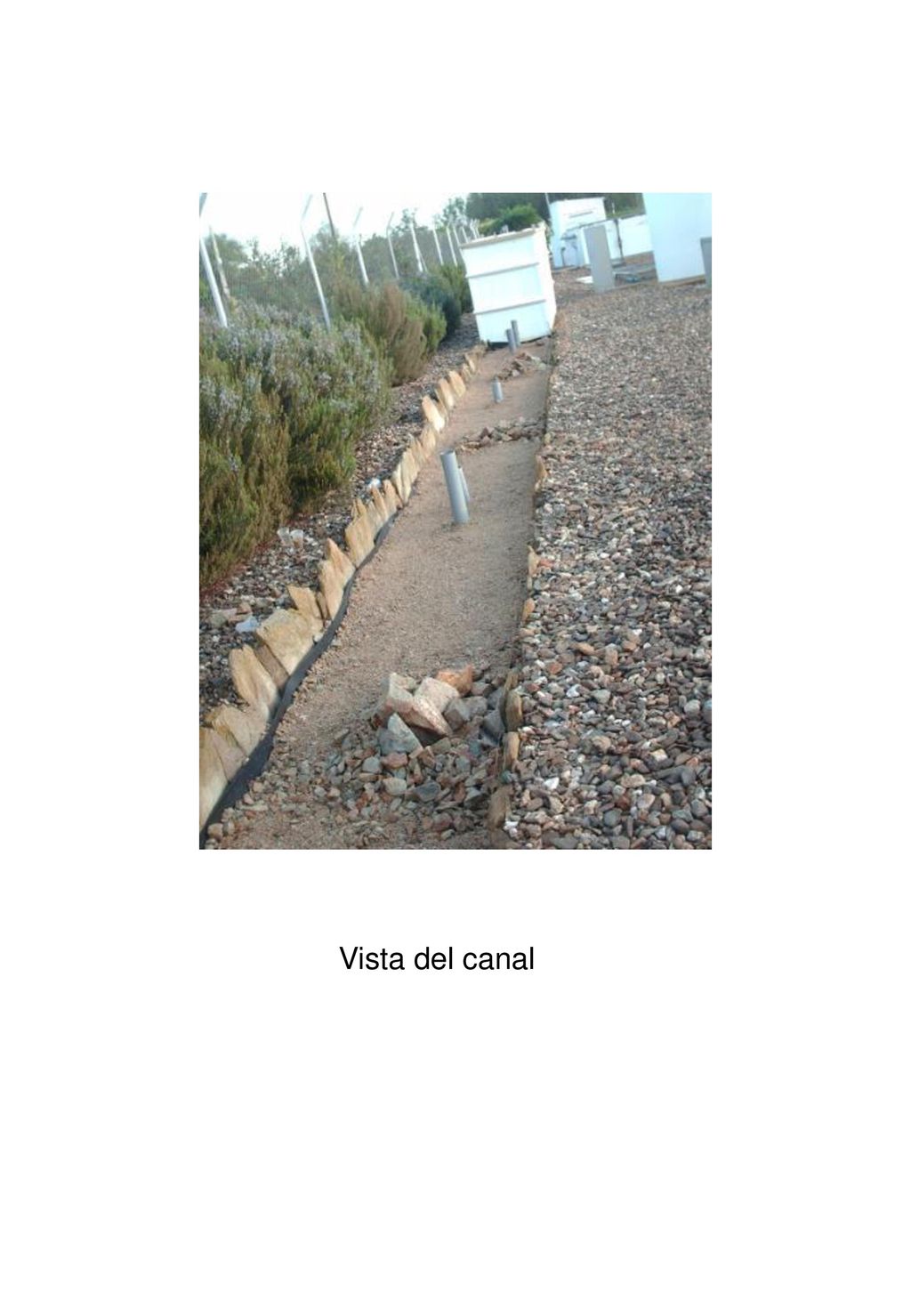

Vista del canal
