Comunicaciones I / Comunicación Electrónica

Presentación del tema: "Comunicaciones I / Comunicación Electrónica"— Transcripción de la presentación:

1 Comunicaciones I / Comunicación Electrónica
Telecomunicaciones Modulación en Amplitud Comunicaciones I / Comunicación Electrónica Telecomunicaciones Modulación en Amplitud

2 Transmisión de una Señal por un Canal
Las características propias del canal de transmisión: ruido, atenuación y retardo, dentro de un cierto ancho de banda, implican que no cualquier señal de información pueda viajar a través de él. f(t) f(t) En ocasiones se requiere transferir la información de la señal original a otra cuyas características son apropiadas para ser transmitida por el canal. Telecomunicaciones Modulación en Amplitud

3 Modulación La modulación es el proceso por medio del cual la información contenida en una señal f(t), denominada como señal moduladora, es transferida a otra señal, señal portadora sp(t), cuya transmisión es más apropiada para el canal de transmisión a utilizar. La señal resultante de la modulación se denomina señal modulada, sMOD(t). MODULADOR Telecomunicaciones Modulación en Amplitud

4 Condiciones para la Modulación
Limitaciones del canal de comunicación. La respuesta en frecuencia del canal no incluye las frecuencias de la señal de información o sus características de atenuación y/o retardo son muy severas para las frecuencias de la señal original. Existencia de ruidos e interferencias. Se presentan ruidos e interferencias distribuidos en ciertas frecuencias, mientras que en otras estos efectos son menores. Transmisión Simultánea de Varias Señales. Se transmiten varias señales por el mismo canal, de manera simultánea, tratando de ocupar cada una distintos rangos de frecuencia. Facilidad para la Radiación y Propagación. El tamaño de las antenas está en función inversamente proporcional a la frecuencia de transmisión. La propagación de las ondas electromagnéticas sufre de diversos efectos dependiendo de su frecuencia. Telecomunicaciones Modulación en Amplitud

5 Proceso de Modulación La modulación se obtiene haciendo variar alguno de los parámetros de la señal portadora en función de la señal de información. Usualmente la señal portadora es una señal con el menor contenido de información posible, por lo cual cualquier señal senoidal es adecuada: siendo su amplitud Ap, su frecuencia wp y su fase qp los parámetros propensos a ser variados. Telecomunicaciones Modulación en Amplitud

6 Ejemplos de Modulación
f(t) Señal de Información Señal Portadora Señal modulada variando la amplitud de la señal portadora Señal modulada variando la frecuencia de la señal de información sp(t) sMOD(t)AM sMOD(t)FM Telecomunicaciones Modulación en Amplitud

7 Modulación en Amplitud de Doble Banda Lateral Sin Portadora I
Telecomunicaciones Modulación en Amplitud

8 Modulación en Amplitud de Doble Banda Lateral Sin Portadora II
Telecomunicaciones Modulación en Amplitud

9 Esquema de Generación de la Modulación DBL-PS
Esquema para la generación de la señal modulada X Telecomunicaciones Modulación en Amplitud

10 Demodulación en Amplitud I
La demodulación, traslado de la señal de información a su rango de frecuencias original, puede obtenerse trasladando a su vez a la señal modulada g(t), es decir, volviendo a modular: Telecomunicaciones Modulación en Amplitud

11 Demodulación en Amplitud II
Telecomunicaciones Modulación en Amplitud

12 Demodulación en Amplitud III
Los componentes adicionales producidos por la nueva modulación pueden eliminarse empleando un filtro pasa-bajas: A Telecomunicaciones Modulación en Amplitud

13 Esquema para la Demodulación
DBL-PS ó DBL-PT X Telecomunicaciones Modulación en Amplitud

14 Modulación en Amplitud con Portadora
La modulación en amplitud sin portadora exige para su demodulación que en el demodulador exista una señal portadora de la misma frecuencia y fase (sincronizada) que la señal portadora, lo cual no es siempre posible o económico de realizar. Por esta razón se encuentra conveniente añadirle a la modulación sin portadora la señal portadora, de manera que esta pueda emplearse en la demodulación para realizarla de una manera más sencilla. Modulación en Amplitud Sin Portadora Modulación en Amplitud Con Portadora Telecomunicaciones Modulación en Amplitud

15 Generación de la Modulación DBL-PT
Esquemas para la generación de la señal modulada + X + X Telecomunicaciones Modulación en Amplitud

16 Modulación en Amplitud de Doble Banda Lateral Con Portadora I
k0 A Telecomunicaciones Modulación en Amplitud

17 Modulación en Amplitud de Doble Banda Lateral Con Portadora II
Telecomunicaciones Modulación en Amplitud

18 Índice de Modulación I Telecomunicaciones Modulación en Amplitud

19 Índice de Modulación II
Telecomunicaciones Modulación en Amplitud

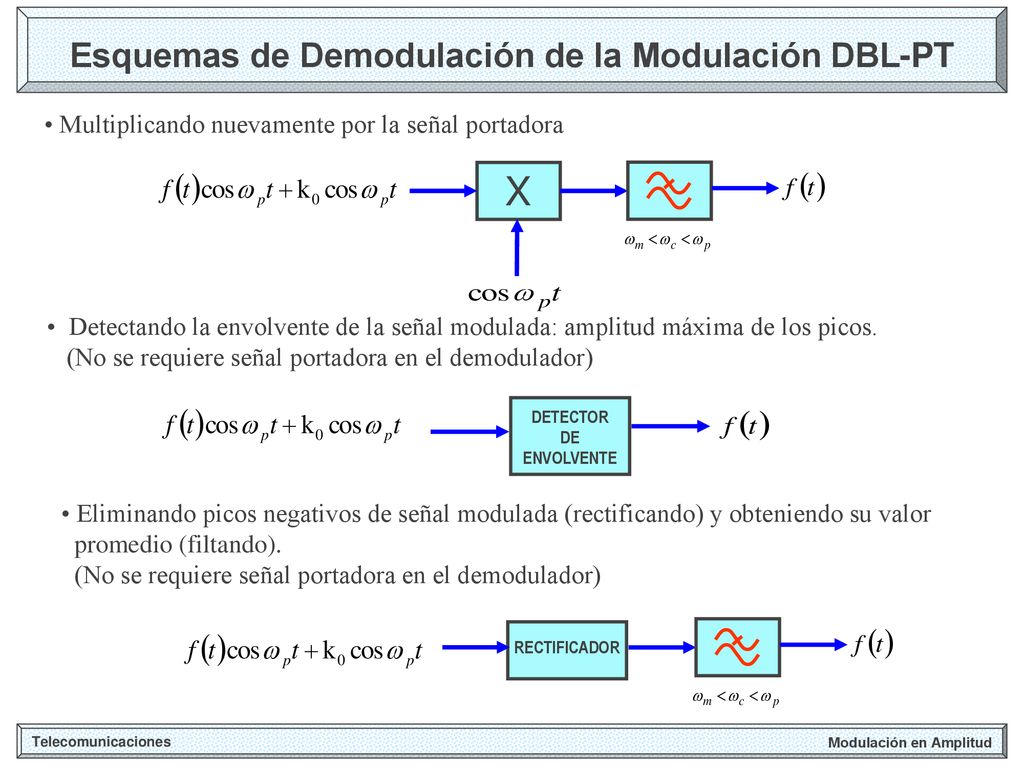

20 Esquemas de Demodulación de la Modulación DBL-PT
Multiplicando nuevamente por la señal portadora X Detectando la envolvente de la señal modulada: amplitud máxima de los picos. (No se requiere señal portadora en el demodulador) DETECTOR DE ENVOLVENTE Eliminando picos negativos de señal modulada (rectificando) y obteniendo su valor promedio (filtando). (No se requiere señal portadora en el demodulador) RECTIFICADOR Telecomunicaciones Modulación en Amplitud

21 Comparación de Modulación en Amplitud Sin y Con Portadora
Telecomunicaciones Modulación en Amplitud

22 Modulación en Amplitud con Banda Lateral Única
Banda Lateral Única Superior A X La modulación en banda lateral única puede ser superior o inferior, dependiendo de la banda lateral que se desee obtener. Ventaja: Menor ancho de banda. El filtro debe dejar pasar sólamente la banda lateral deseada (superior o inferior) y tener una respuesta en frecuencia muy selectiva para eliminar completamente la banda lateral no deseada. Telecomunicaciones Modulación en Amplitud

23 Modulación en Amplitud con Banda Lateral Residual
Espectro de frecuencias de señal original característica real del filtro Espectro de frecuencias de señal modulada en doble banda lateral y característica del filtro empleado para eliminar (reducir) una banda. porción residual de la banda lateral inferior porción atenuada de la banda lateral superior Espectro de frecuencias de señal modulada con banda lateral residual (banda superior completa y banda inferior residual – ambas porciones deben ser complementarias) magnitud resultante del traslape de las bandas en el origen Espectro de frecuencias de la demodulación de la banda lateral residual. En el origen se compensan las porciones atenuadas y las porciones residuales al ser complementarias. forma en que se traslapan las bandas laterales en el origen Telecomunicaciones Modulación en Amplitud

24 Fin del Tema Telecomunicaciones Modulación en Amplitud
