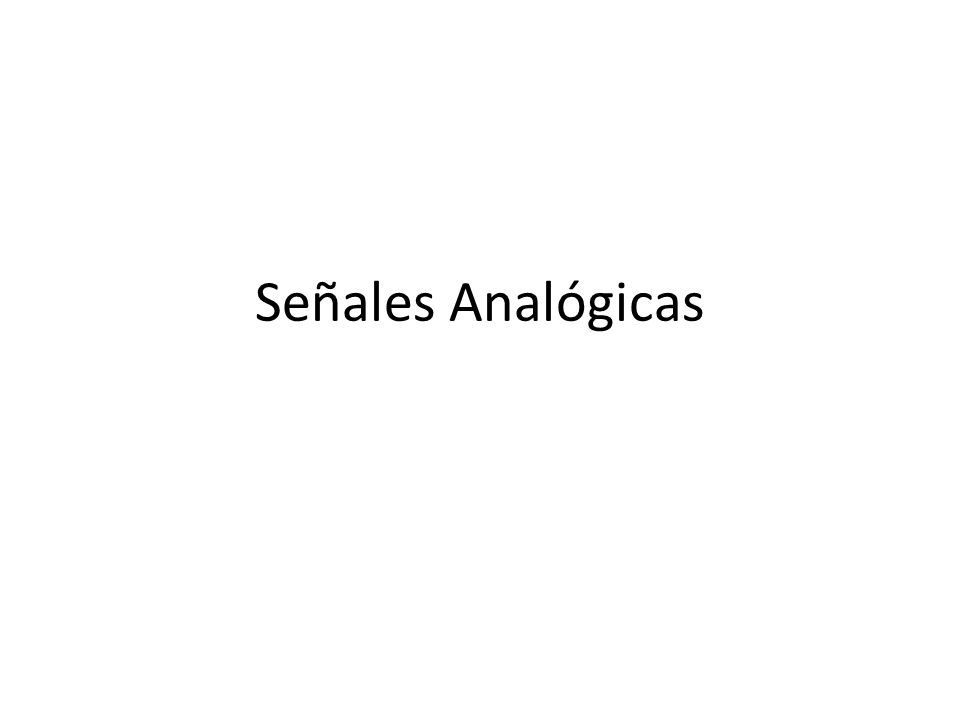

1 Señales Analógicas

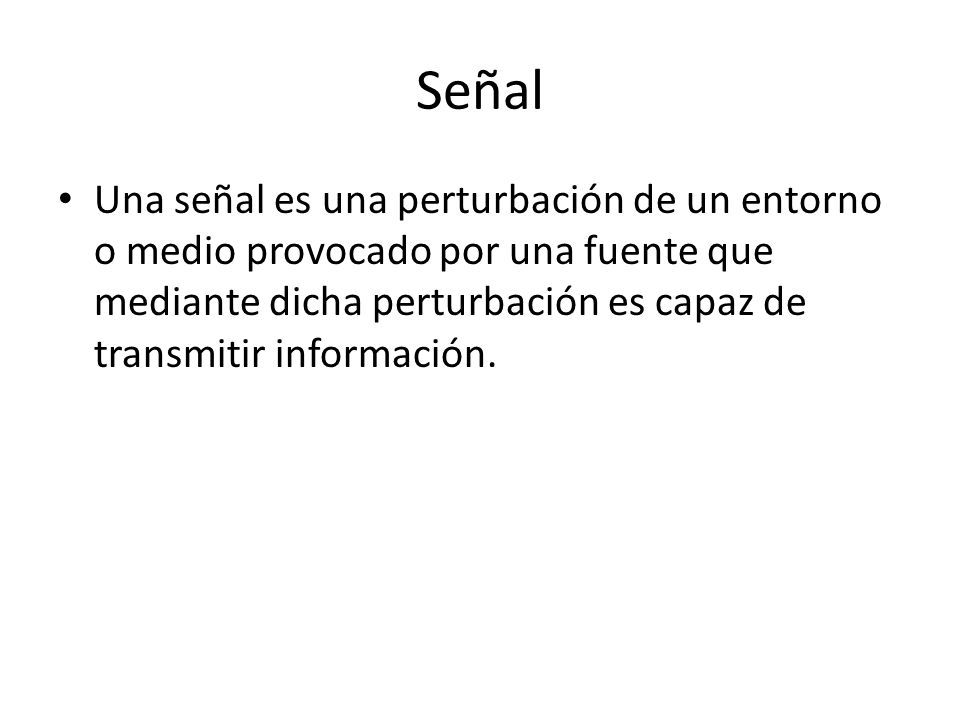

2 Señal Una señal es una perturbación de un entorno o medio provocado por una fuente que mediante dicha perturbación es capaz de transmitir información.

3 Señales Analógicas Una señal analógica puede adoptar una infinidad de valores en un intervalo de amplitud y tiempo definidos.

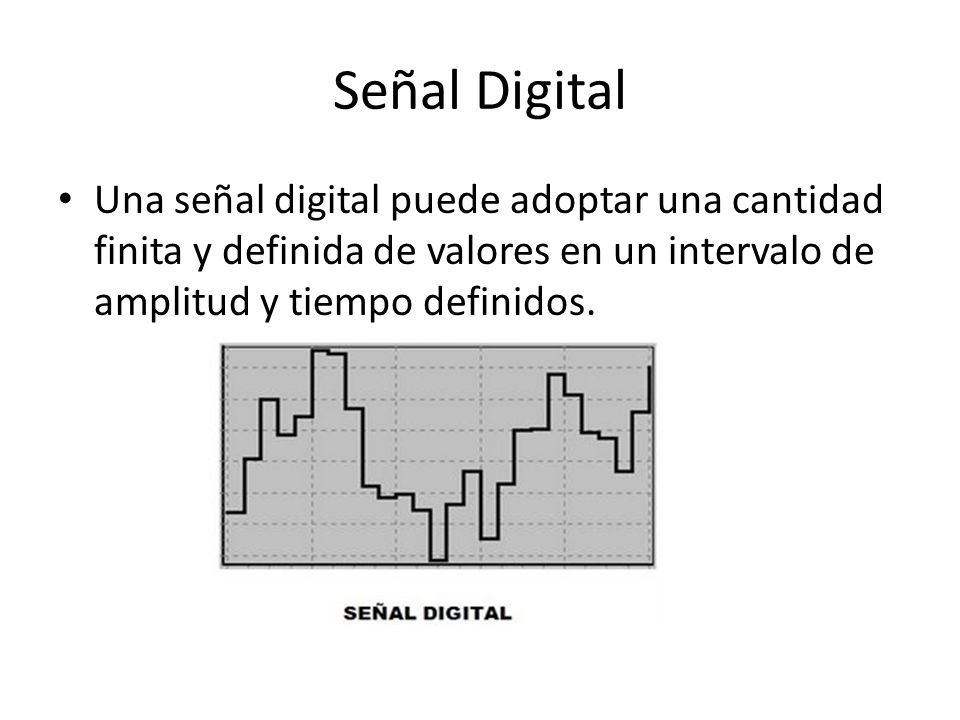

4 Señal Digital Una señal digital puede adoptar una cantidad finita y definida de valores en un intervalo de amplitud y tiempo definidos.

5 Señal Senoidal

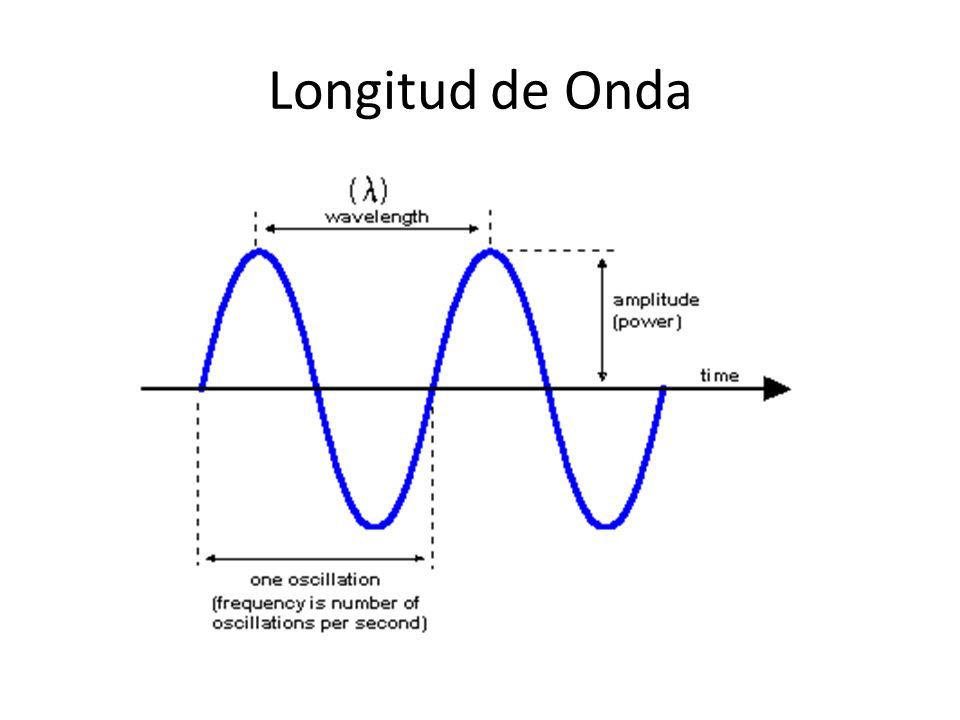

6 Longitud de Onda

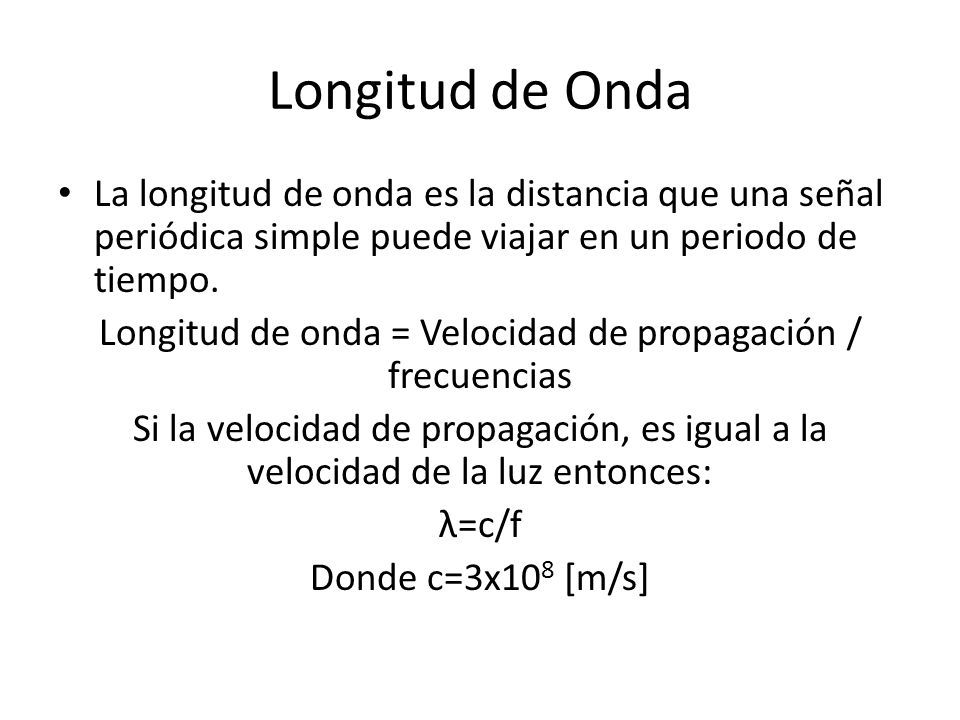

7 La longitud de onda es la distancia que una señal periódica simple puede viajar en un periodo de tiempo. Longitud de onda = Velocidad de propagación / frecuencias Si la velocidad de propagación, es igual a la velocidad de la luz entonces: λ=c/f Donde c=3x10 8 [m/s]

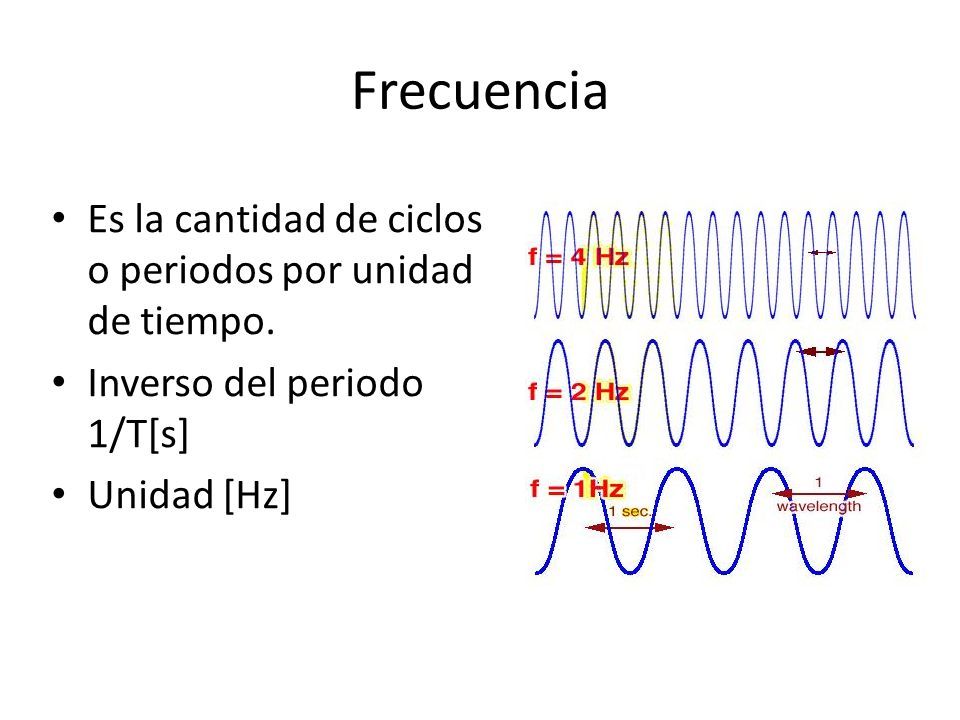

8 Frecuencia Es la cantidad de ciclos o periodos por unidad de tiempo. Inverso del periodo 1/T[s] Unidad [Hz]

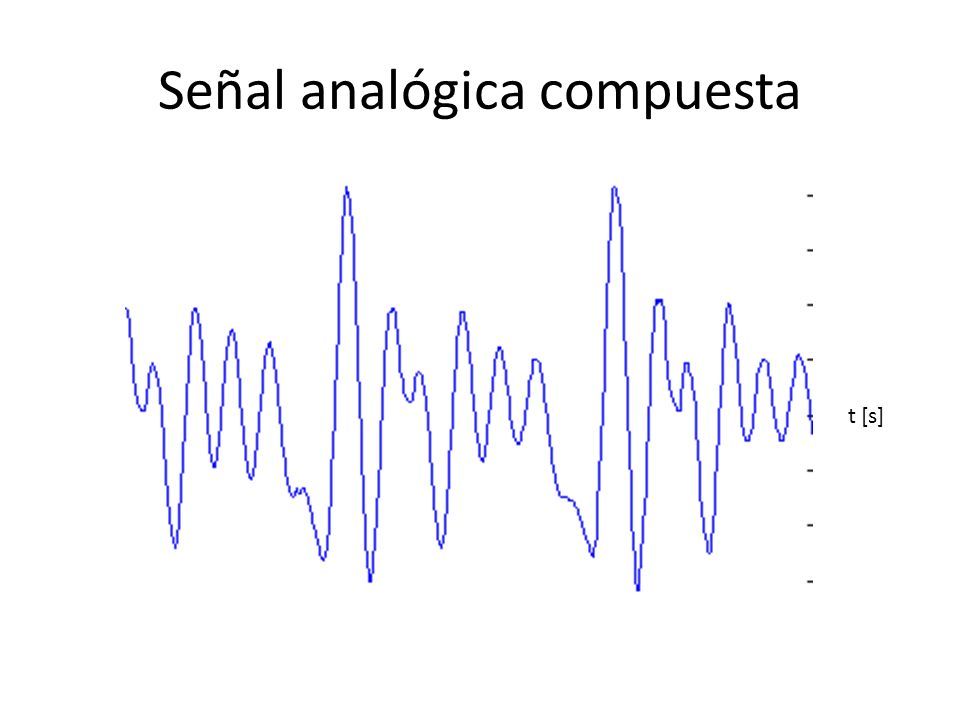

9 Señal analógica compuesta t [s]

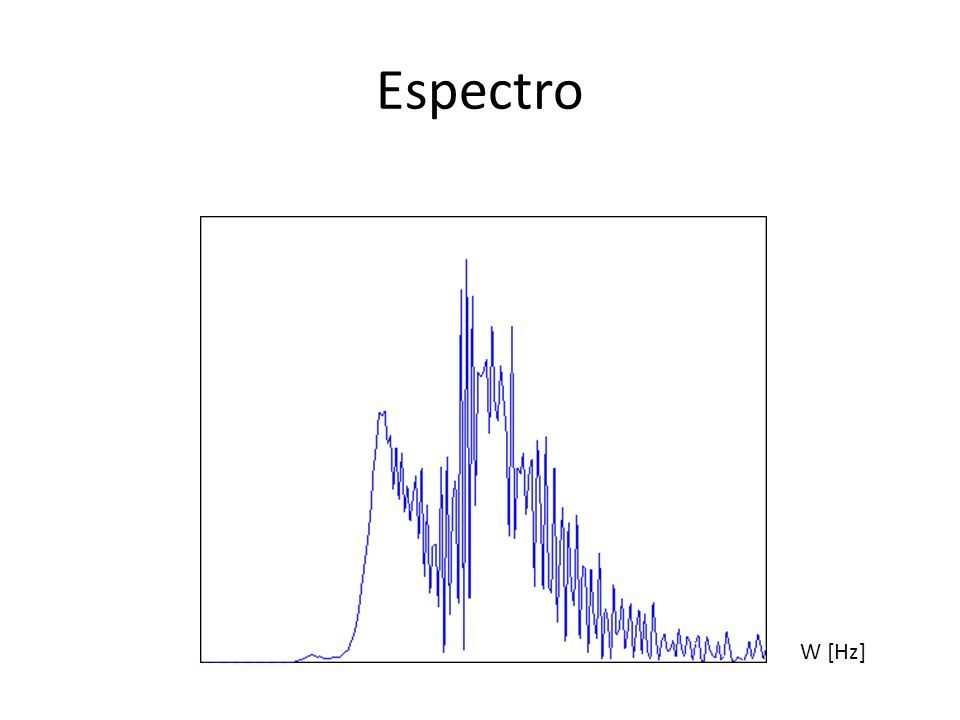

10 Espectro W [Hz]

11 Voz Humana Frecuencia mínima 20 [Hz] Aprox. Frecuencia máxima 3.8 [KHz] Aprox. Frecuencia máxima audible 20 [KHz] Aprox.

12 Ancho de Banda (BW – Bandwidth) Rango o intervalo de frecuencias en el cual esta contenido una señal.

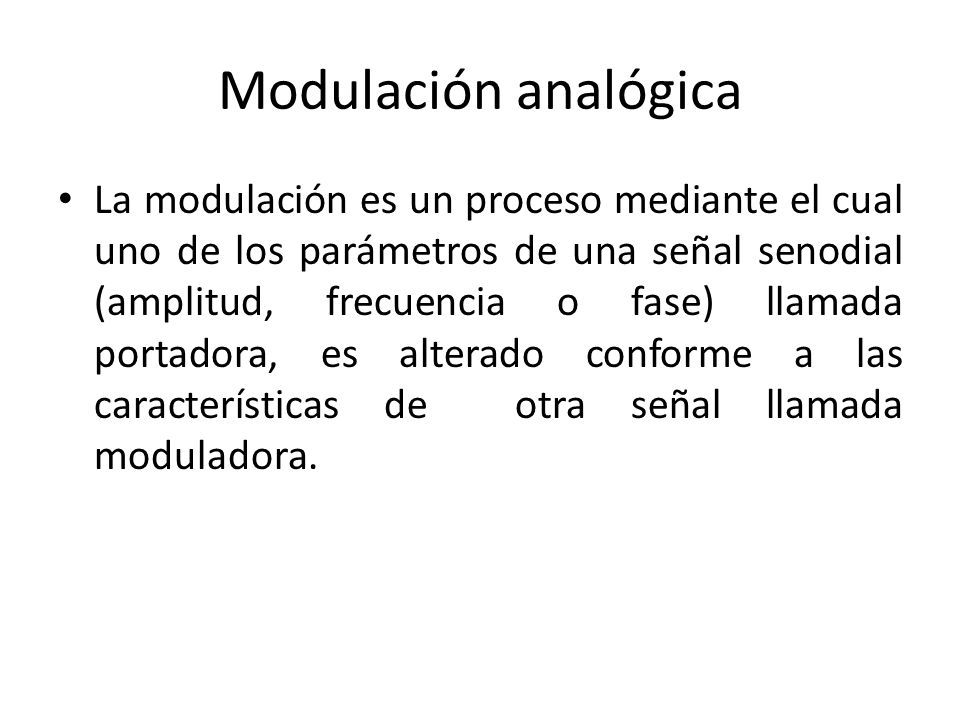

13 Modulación analógica La modulación es un proceso mediante el cual uno de los parámetros de una señal senodial (amplitud, frecuencia o fase) llamada portadora, es alterado conforme a las características de otra señal llamada moduladora.

14 Modulación Analógica AM (Amplitud Modulada) FM (Frecuencia Modulada) PM (Fase Modulada)

15 Modulación AM

16 Modulación FM

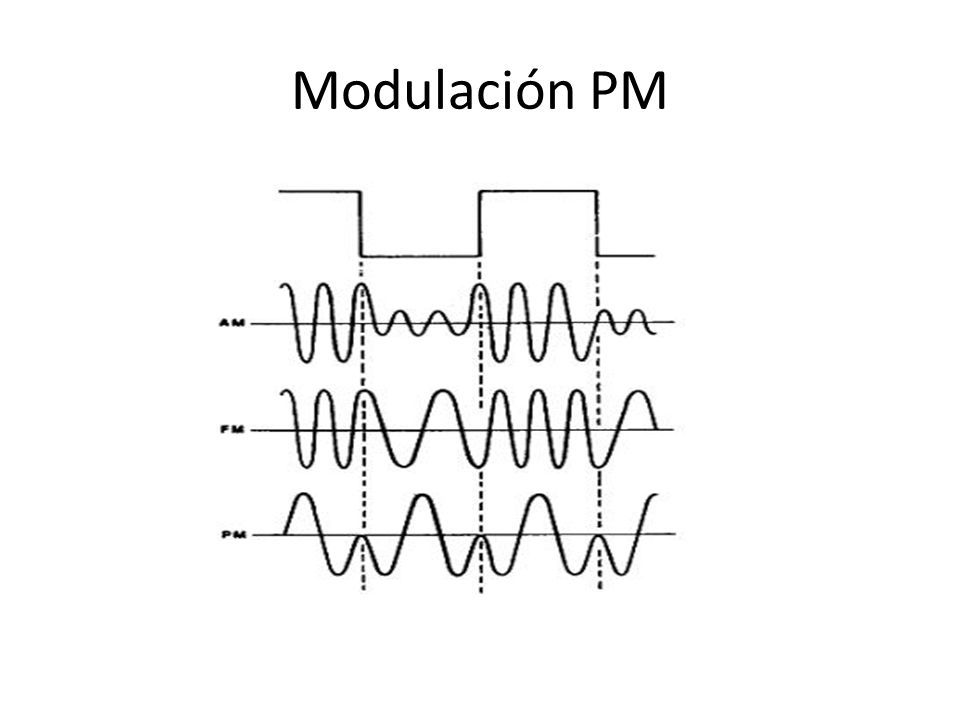

17 Modulación PM

18

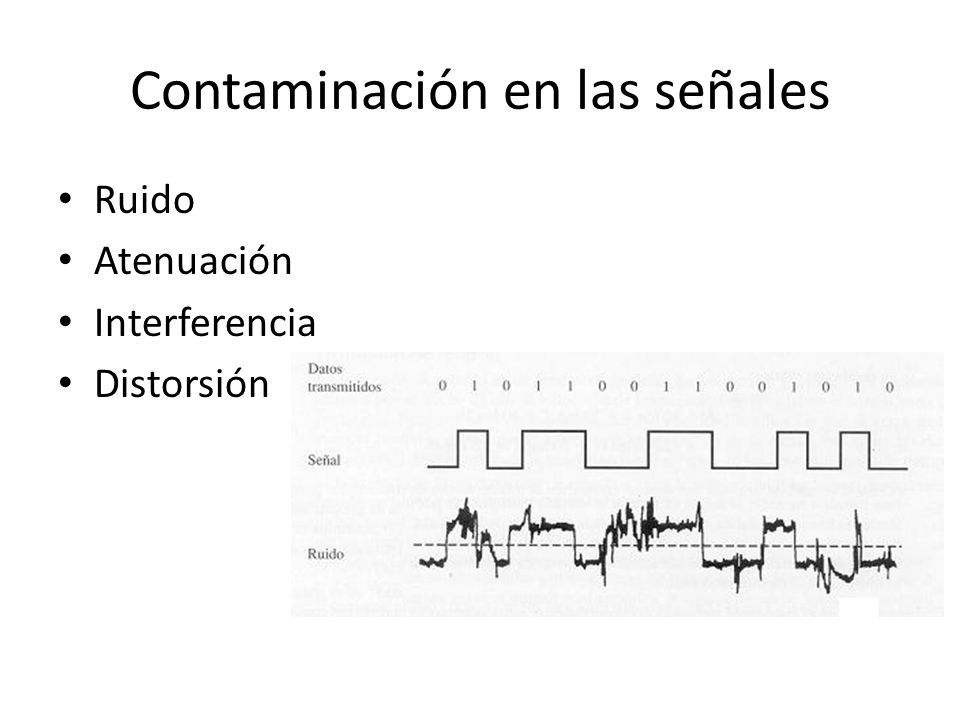

19 Contaminación en las señales Ruido Atenuación Interferencia Distorsión

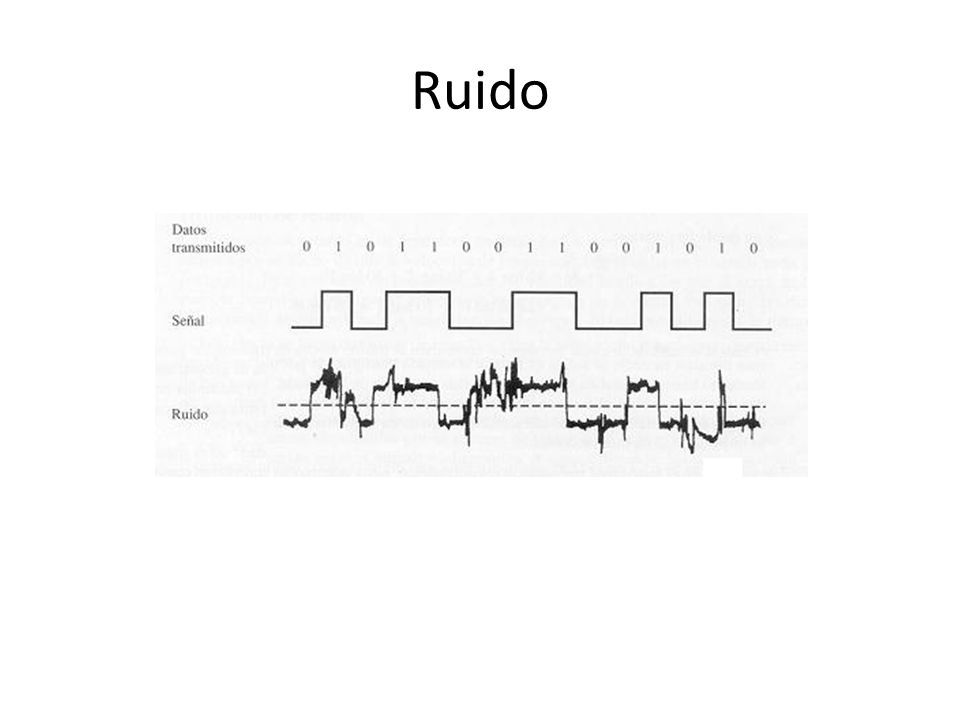

20 Ruido

21 Atenuación

22 Interferencia

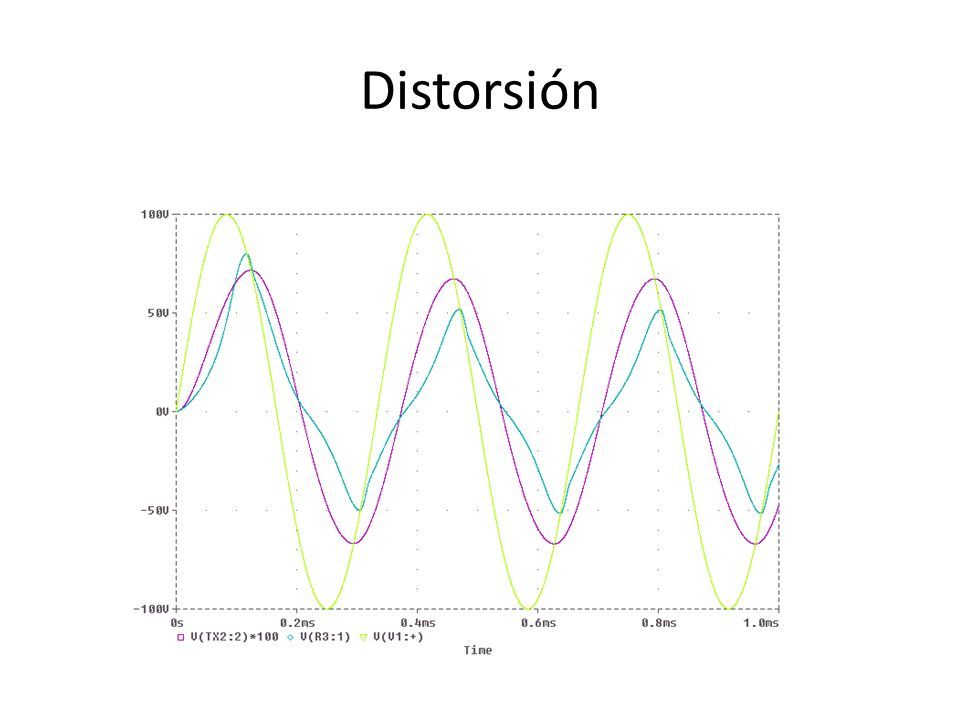

23 Distorsión

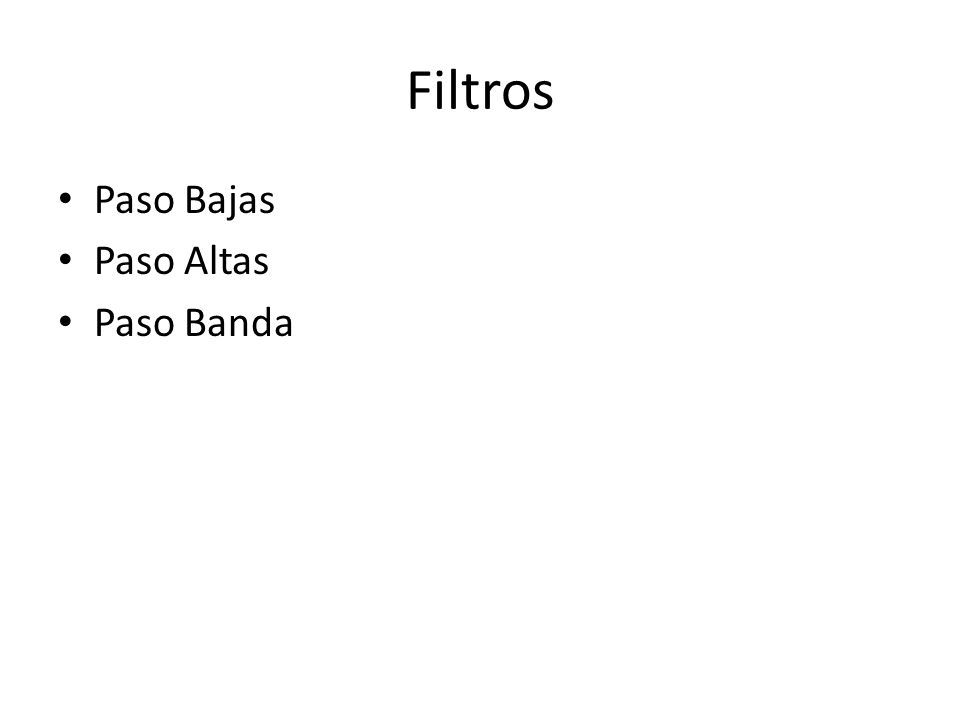

24 Filtros Paso Bajas Paso Altas Paso Banda

25 Filtro paso bajas

26

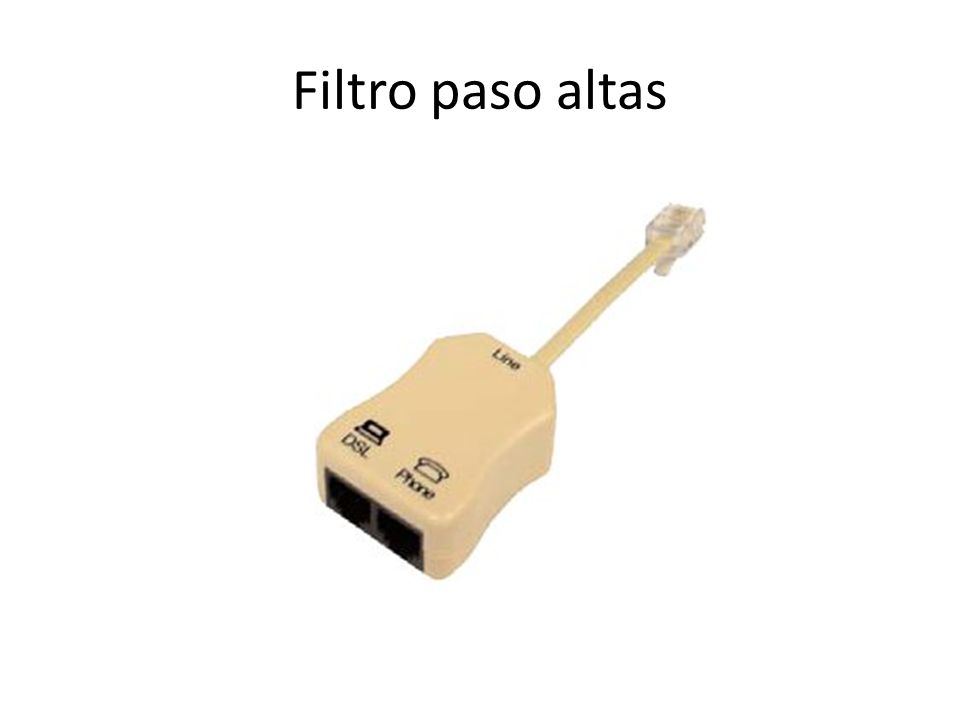

27 Filtro paso altas

28

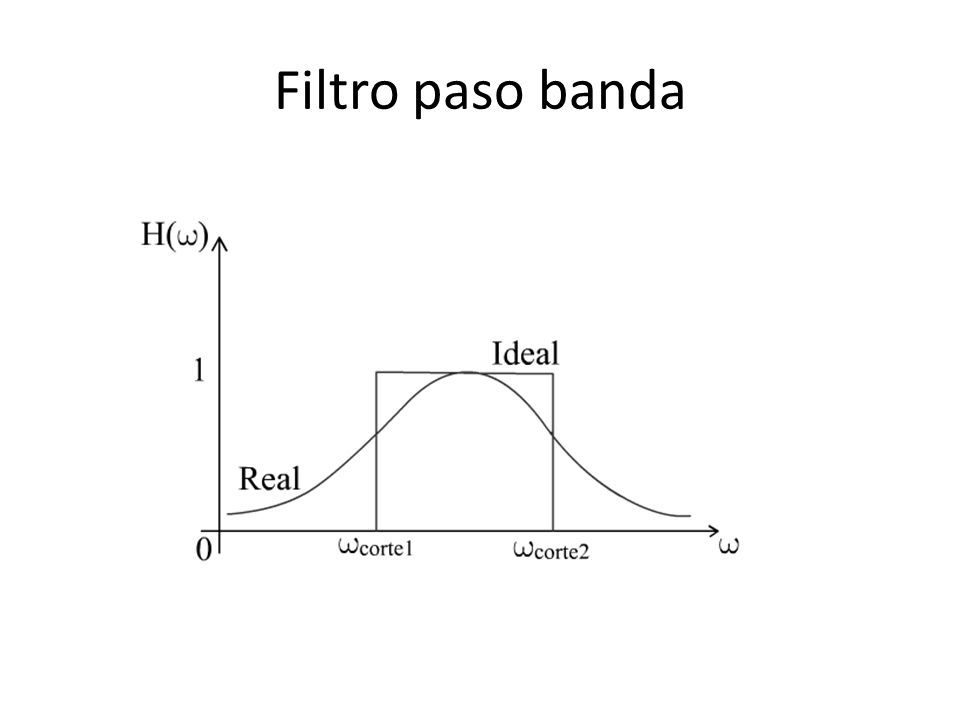

29 Filtro paso banda
