Definición del problema….

Presentación del tema: "Definición del problema…."— Transcripción de la presentación:

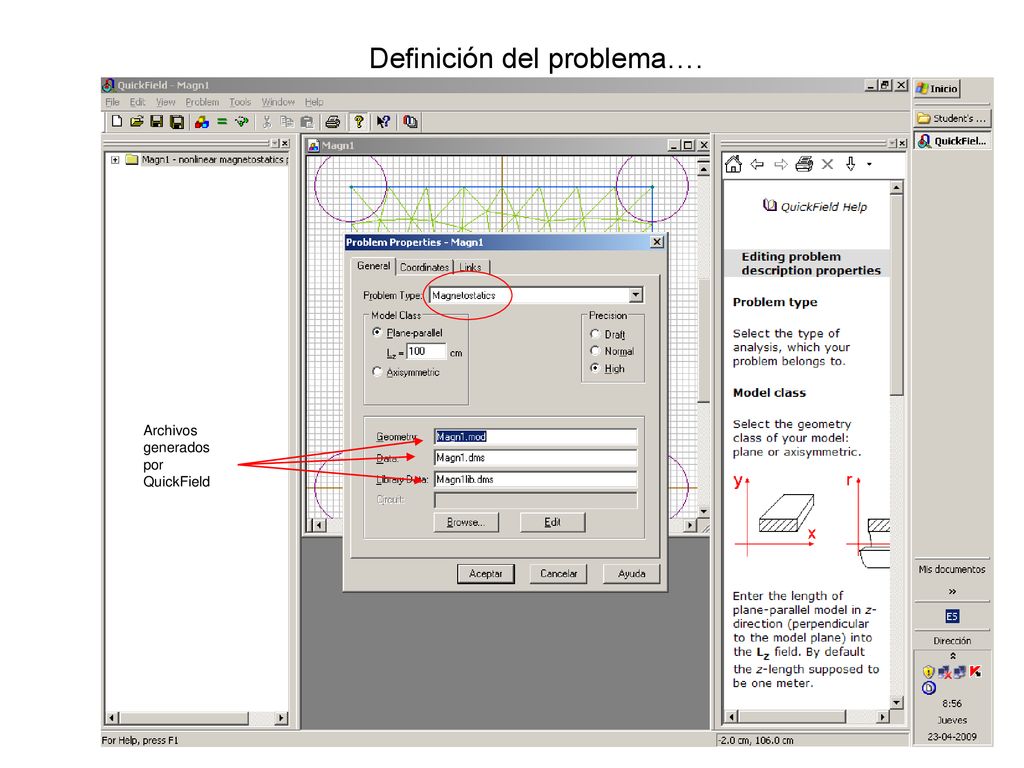

1 Definición del problema….
Archivos generados por QuickField

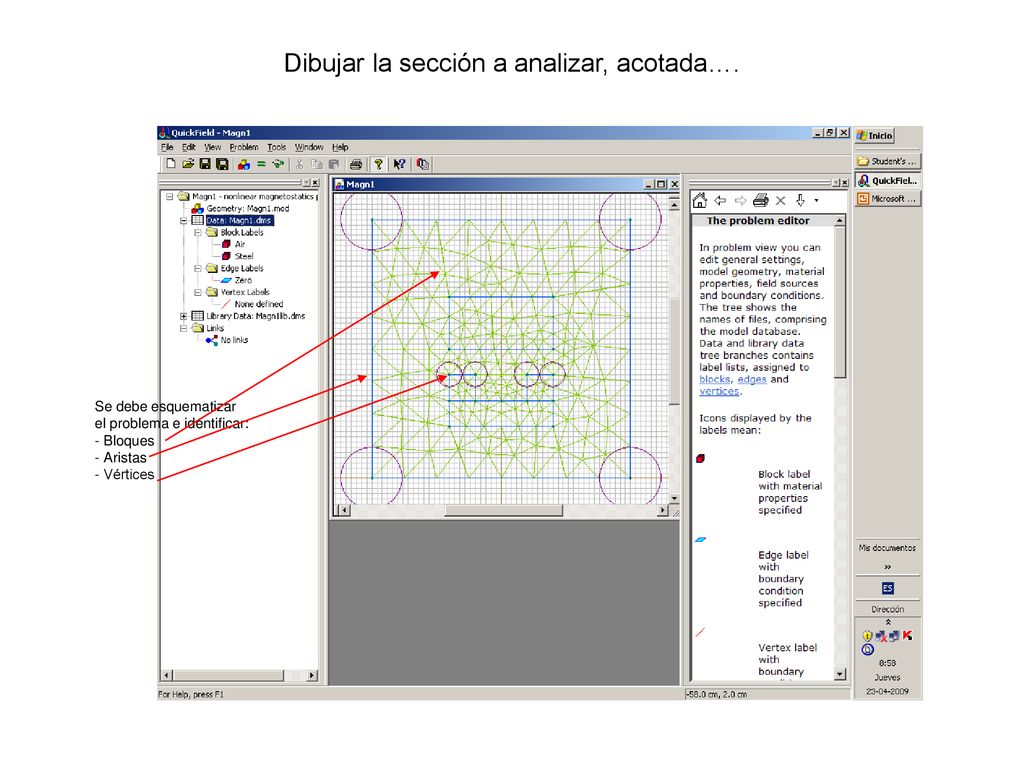

2 Dibujar la sección a analizar, acotada….
Se debe esquematizar el problema e identificar: - Bloques - Aristas - Vértices

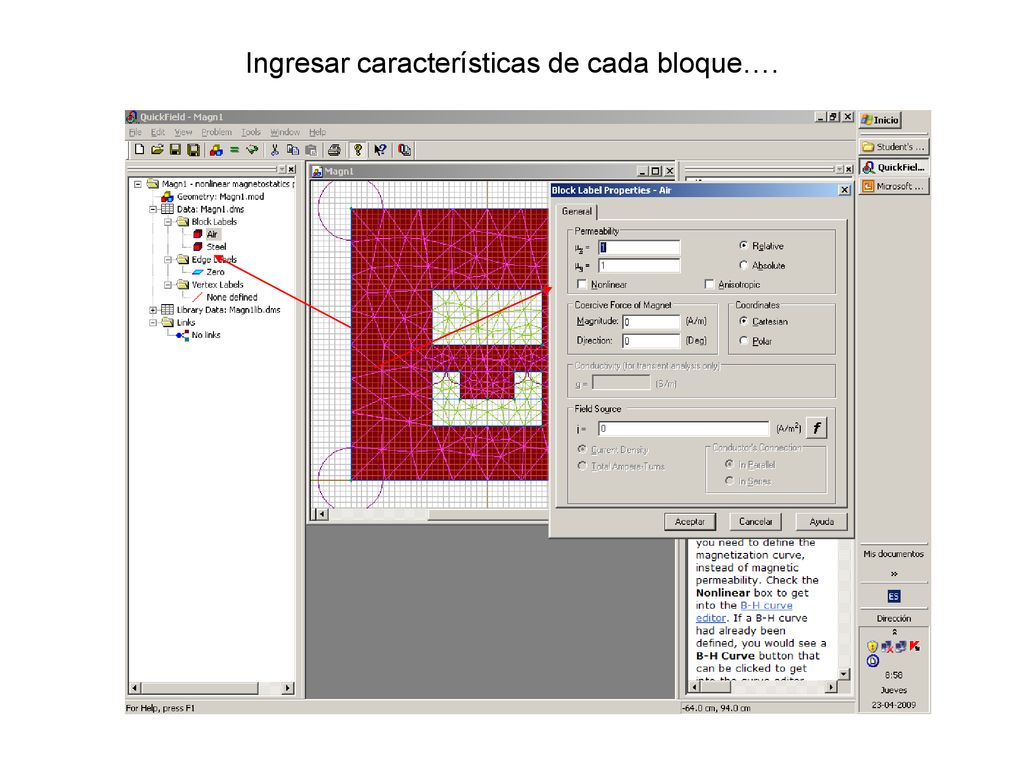

3 Ingresar características de cada bloque….

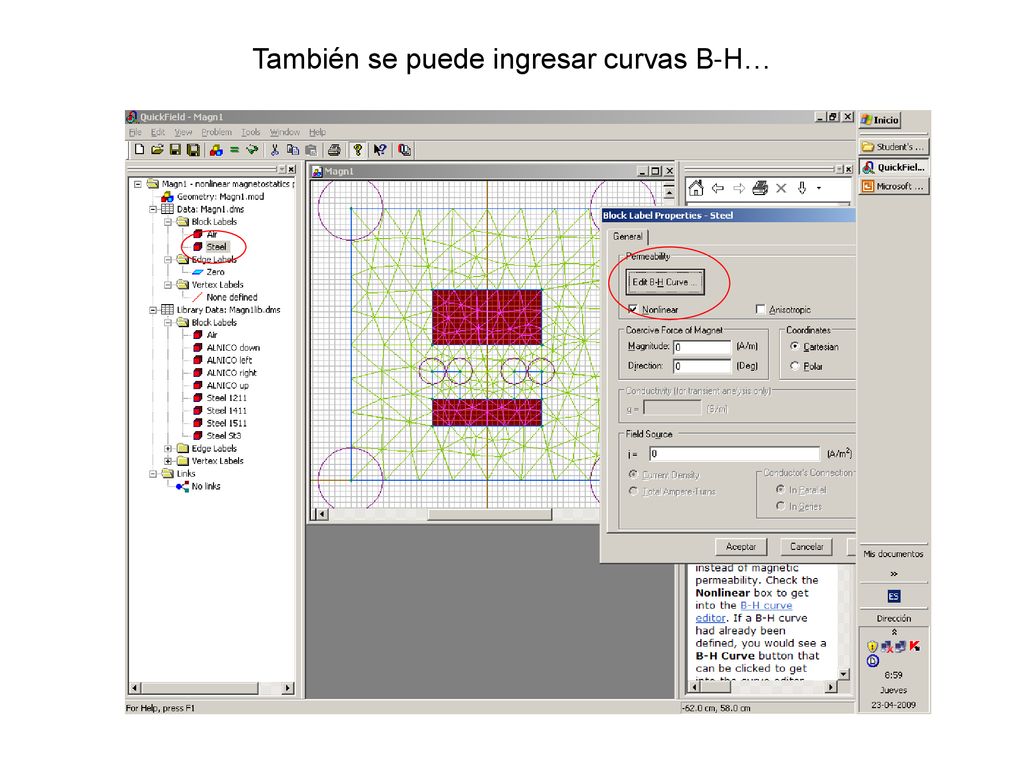

4 También se puede ingresar curvas B-H…

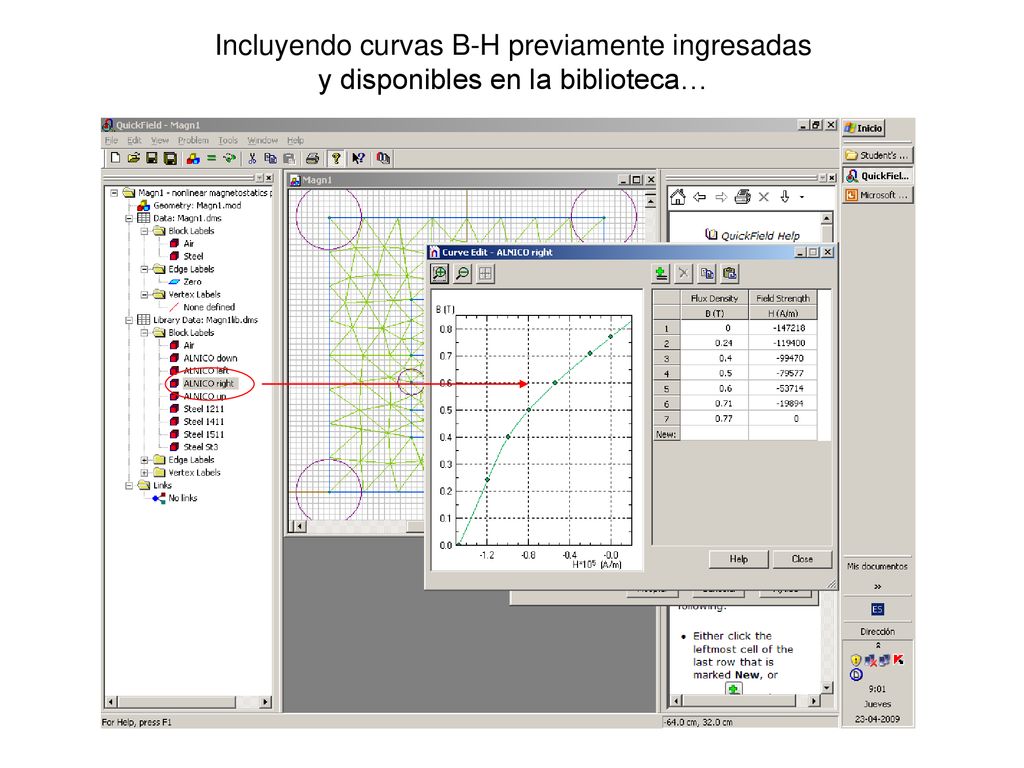

5 Incluyendo curvas B-H previamente ingresadas y disponibles en la biblioteca…

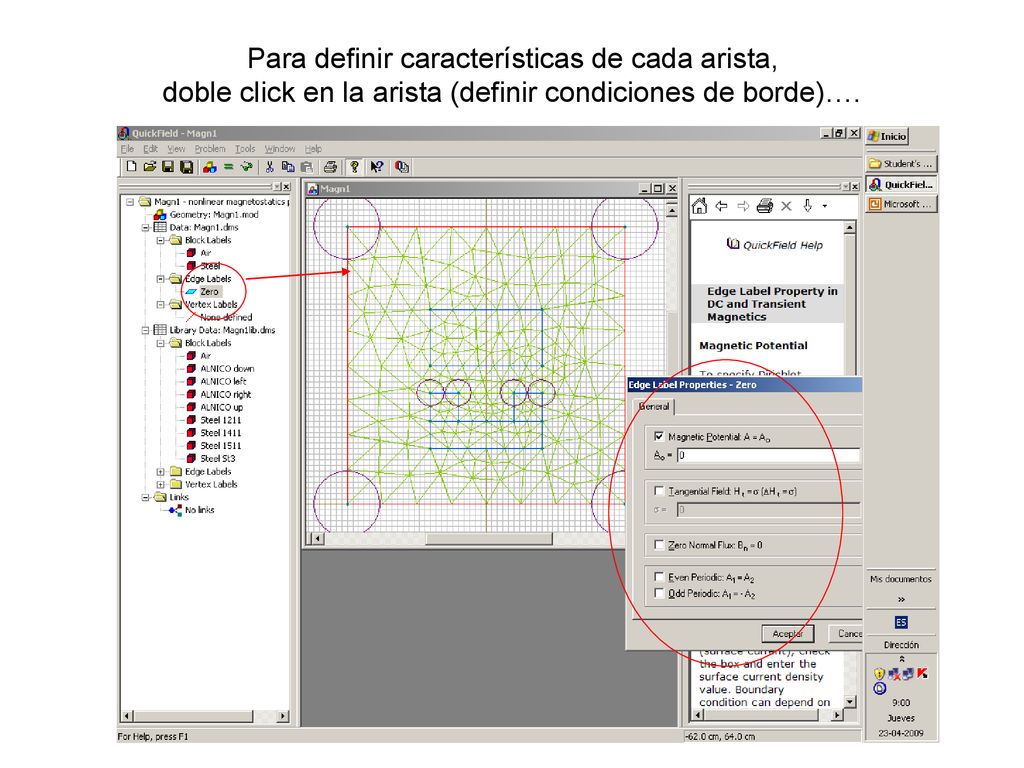

6 Para definir características de cada arista, doble click en la arista (definir condiciones de borde)….

7 Y características de algunos vértices…

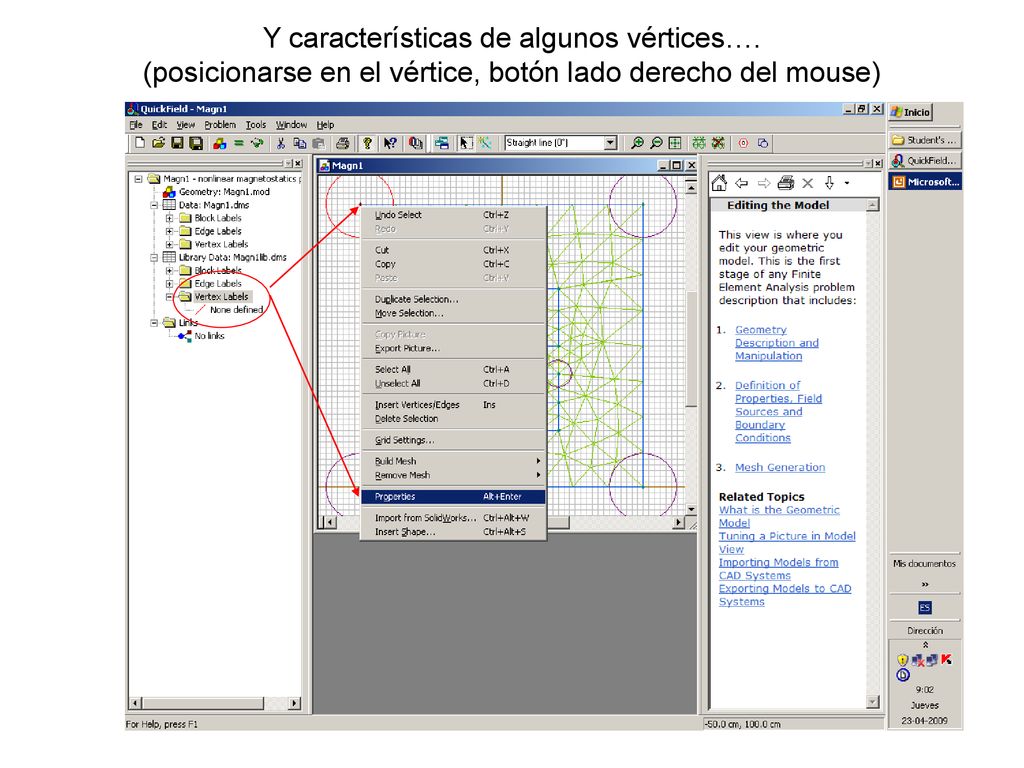

Y características de algunos vértices…. (posicionarse en el vértice, botón lado derecho del mouse)

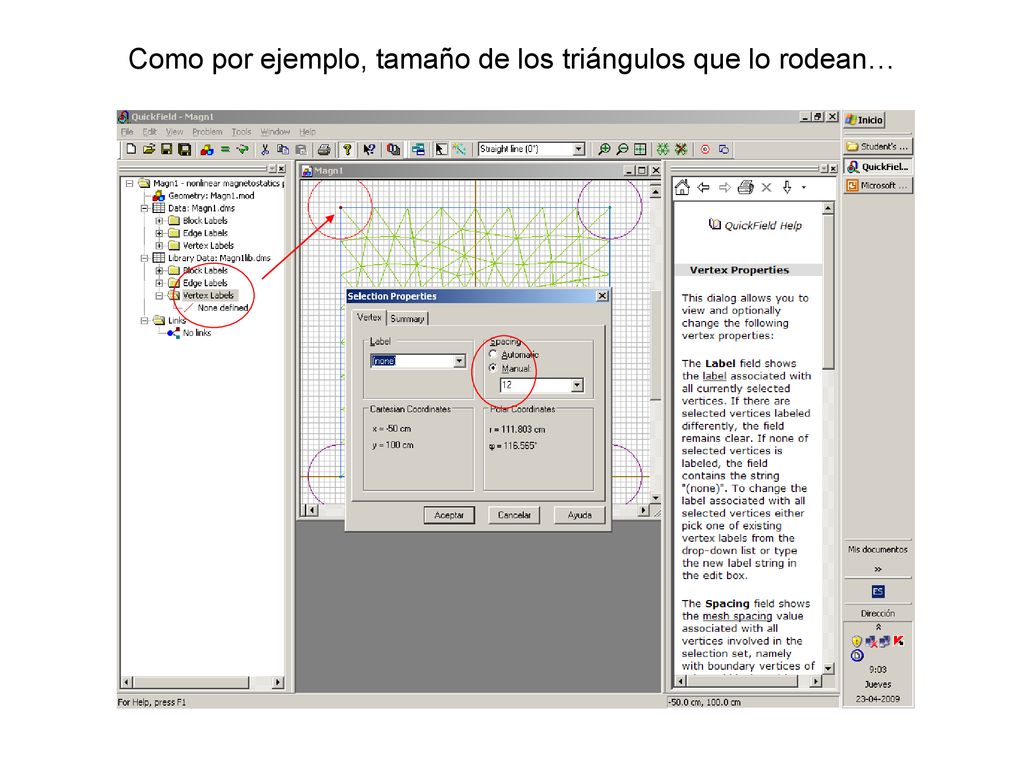

8 Como por ejemplo, tamaño de los triángulos que lo rodean…

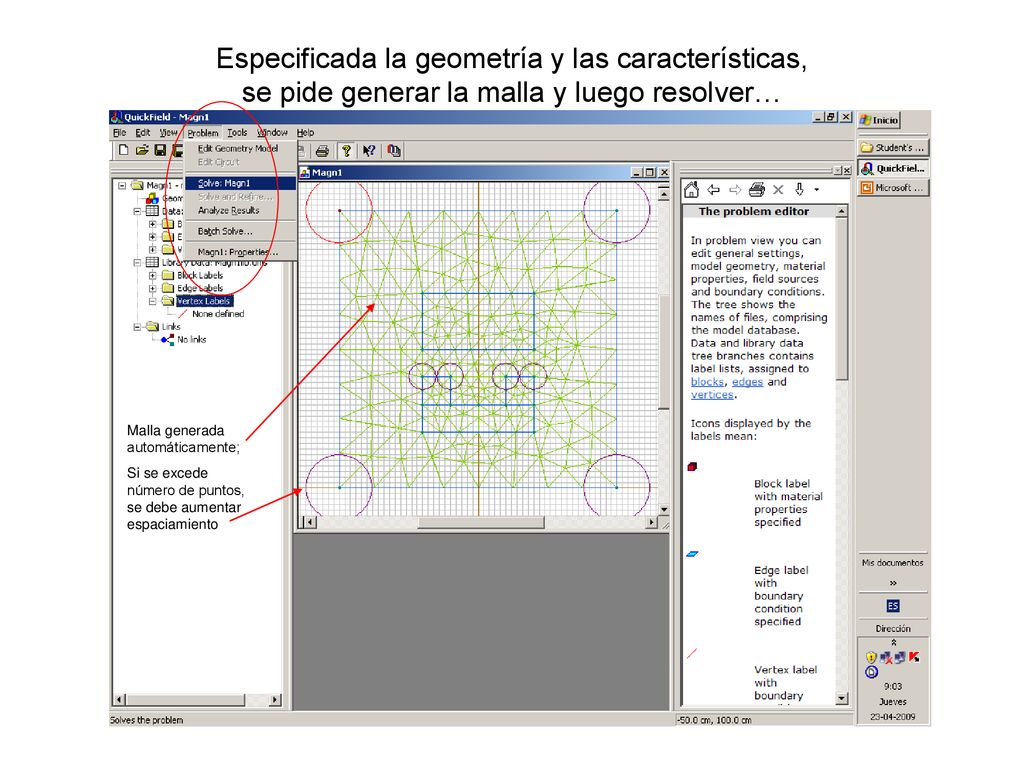

9 Especificada la geometría y las características, se pide generar la malla y luego resolver…
Malla generada automáticamente; Si se excede número de puntos, se debe aumentar espaciamiento

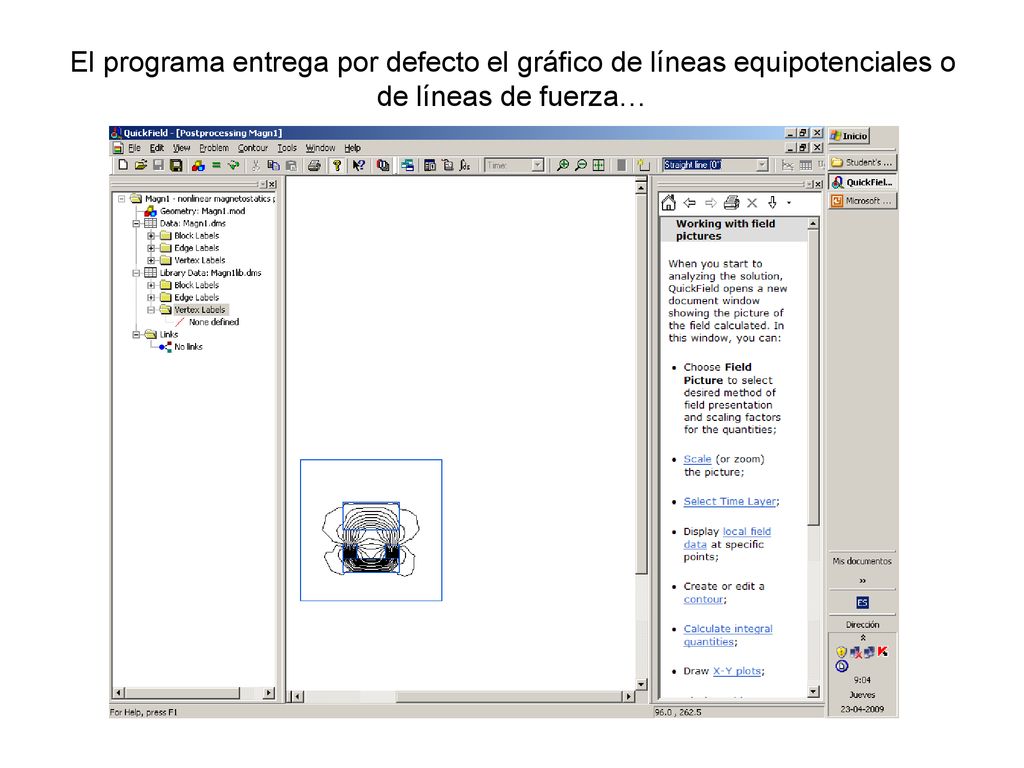

10 El programa entrega por defecto el gráfico de líneas equipotenciales o de líneas de fuerza…

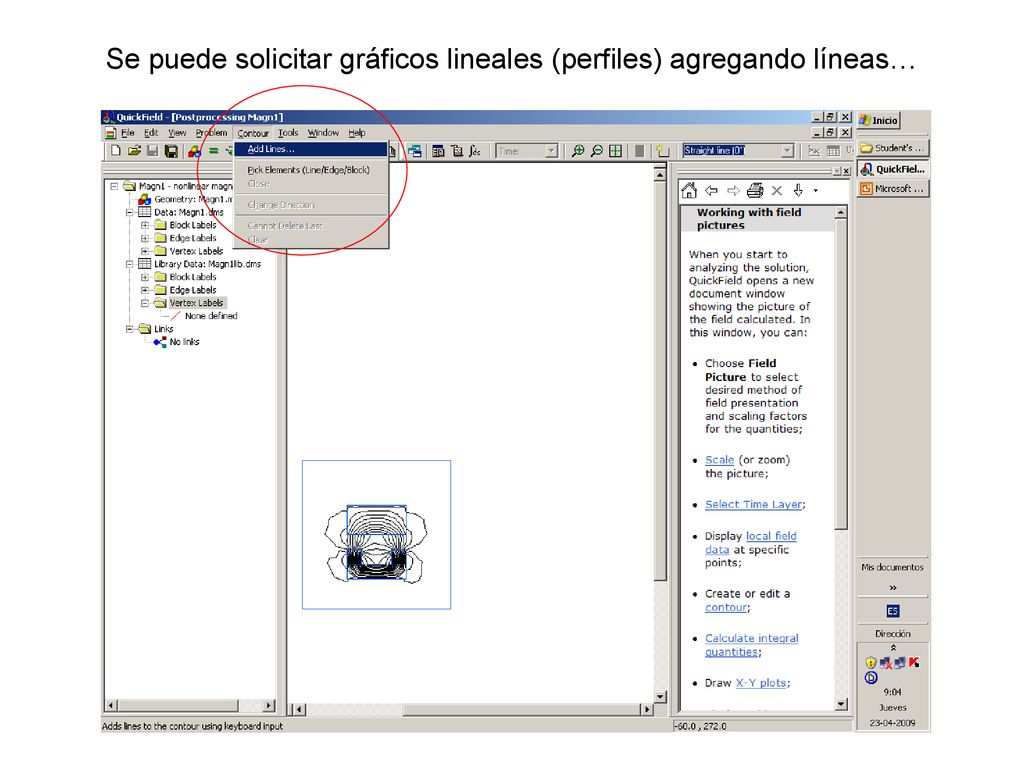

11 Se puede solicitar gráficos lineales (perfiles) agregando líneas…

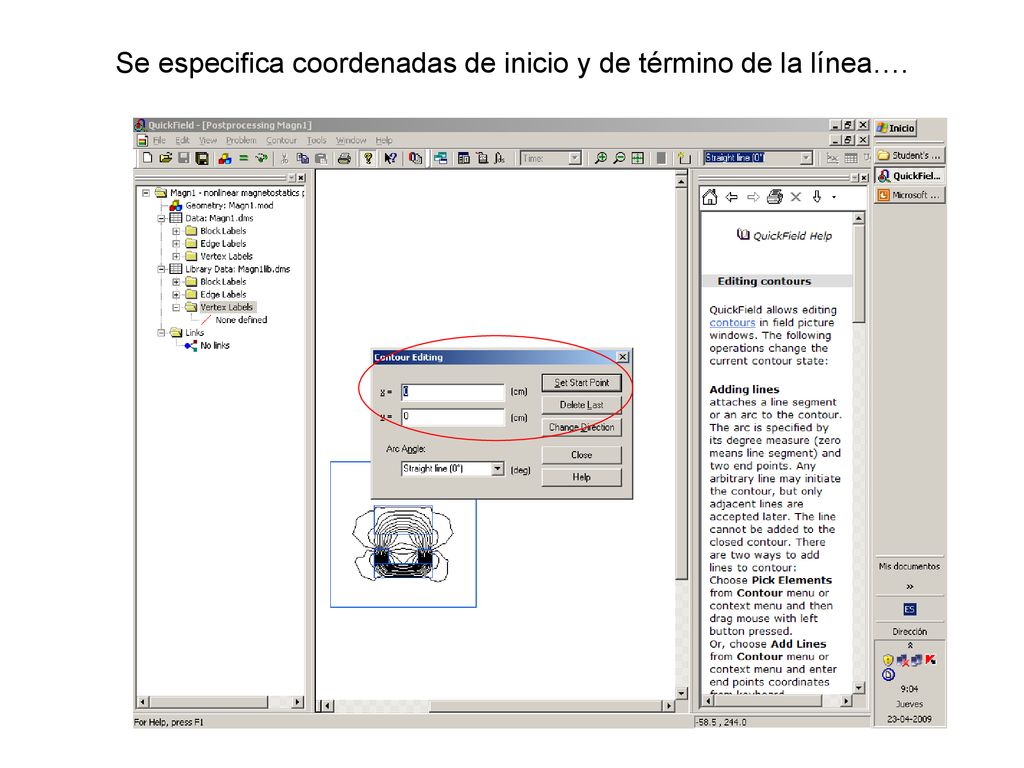

12 Se especifica coordenadas de inicio y de término de la línea….

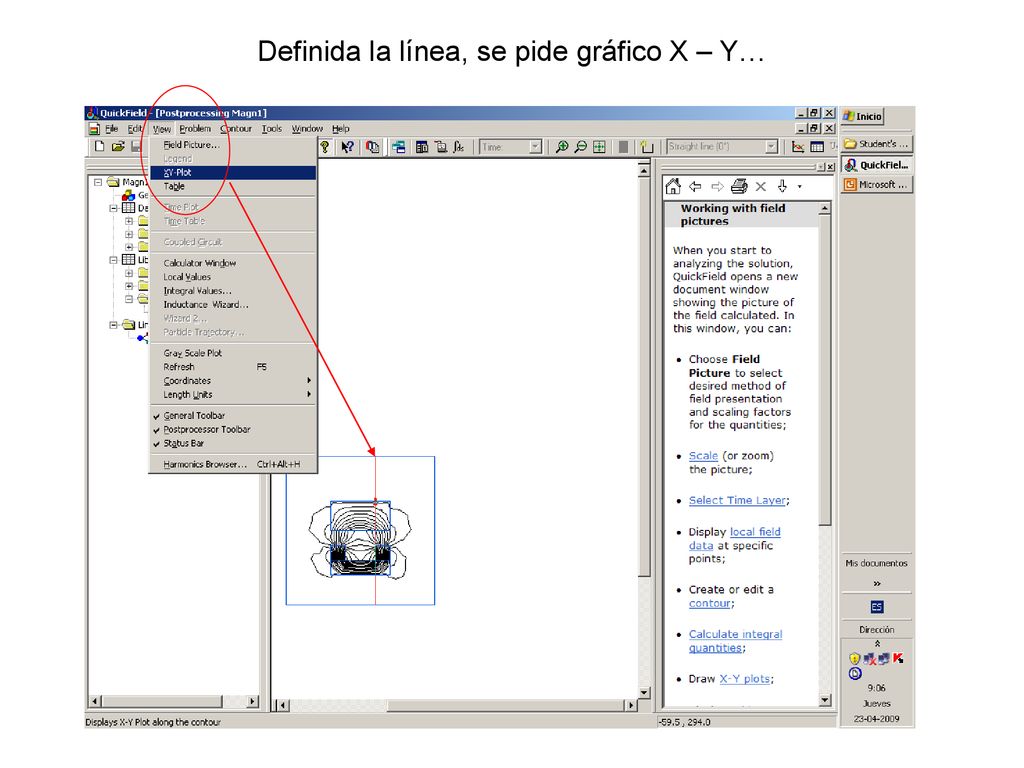

13 Definida la línea, se pide gráfico X – Y…

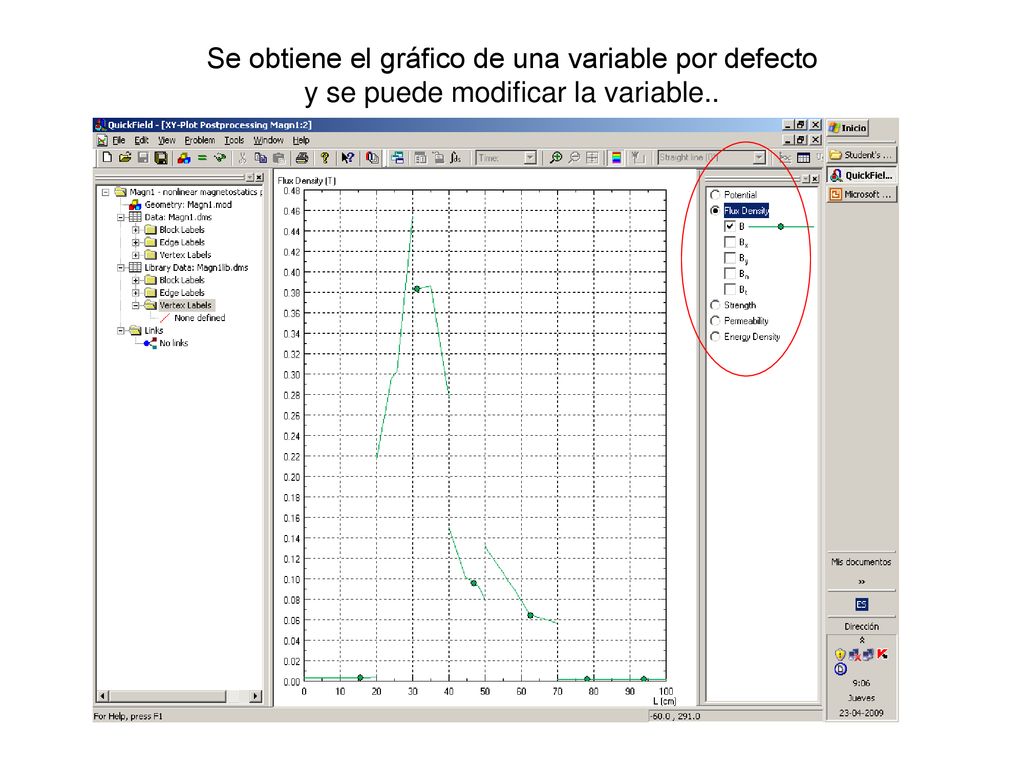

14 Se obtiene el gráfico de una variable por defecto y se puede modificar la variable..
