1 INGENIERÍA ELECTROMECÁNICA ASIGNATURA: Electrónica de potencia 5.2.1 acoplados ópticamente Responsable: Juan Carlos García Martinez Diego Armando Godínez Biato Peñaloza Gómez 01/12/2017 Subsecretaría de Educación Superior Dirección General de Educación Superior Tecnológica Instituto Tecnológico de la Costa Grande INSTITUTO TECNOLÓGICO DE LA COSTA GRANDE UNIDAD 5 CIRCUITO DE DISPARO

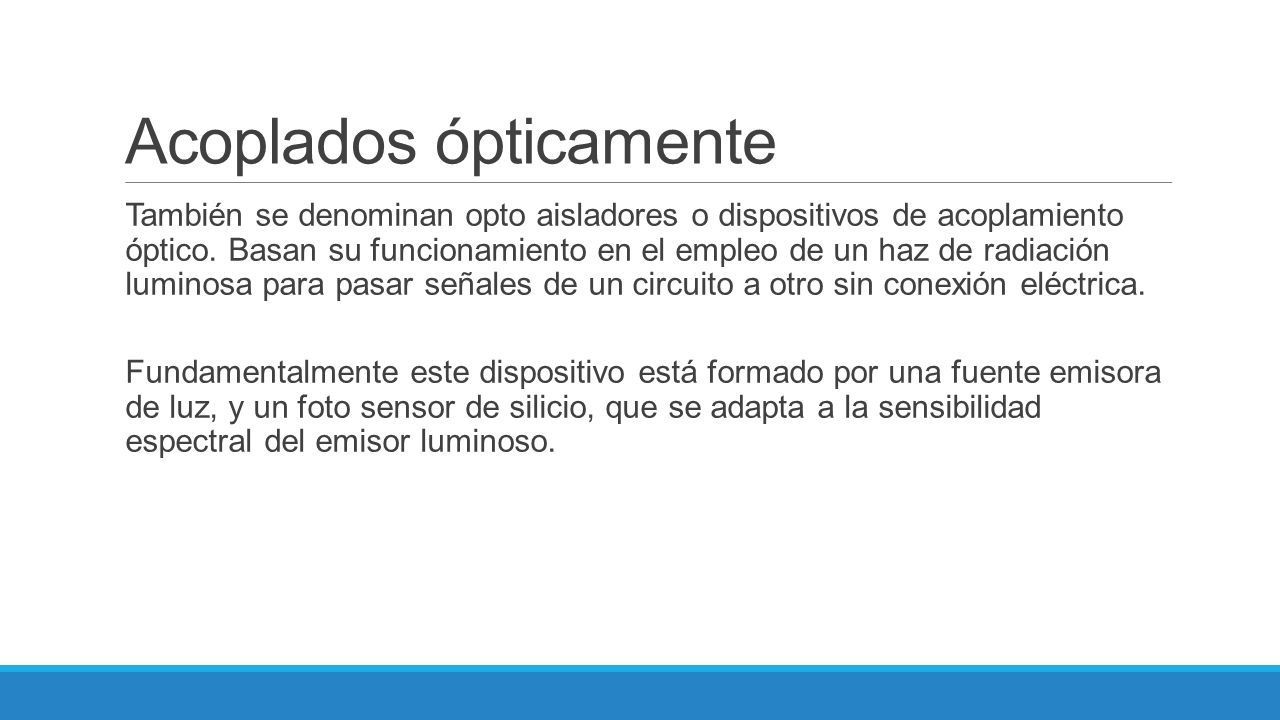

2 Acoplados ópticamente También se denominan opto aisladores o dispositivos de acoplamiento óptico. Basan su funcionamiento en el empleo de un haz de radiación luminosa para pasar señales de un circuito a otro sin conexión eléctrica. Fundamentalmente este dispositivo está formado por una fuente emisora de luz, y un foto sensor de silicio, que se adapta a la sensibilidad espectral del emisor luminoso.

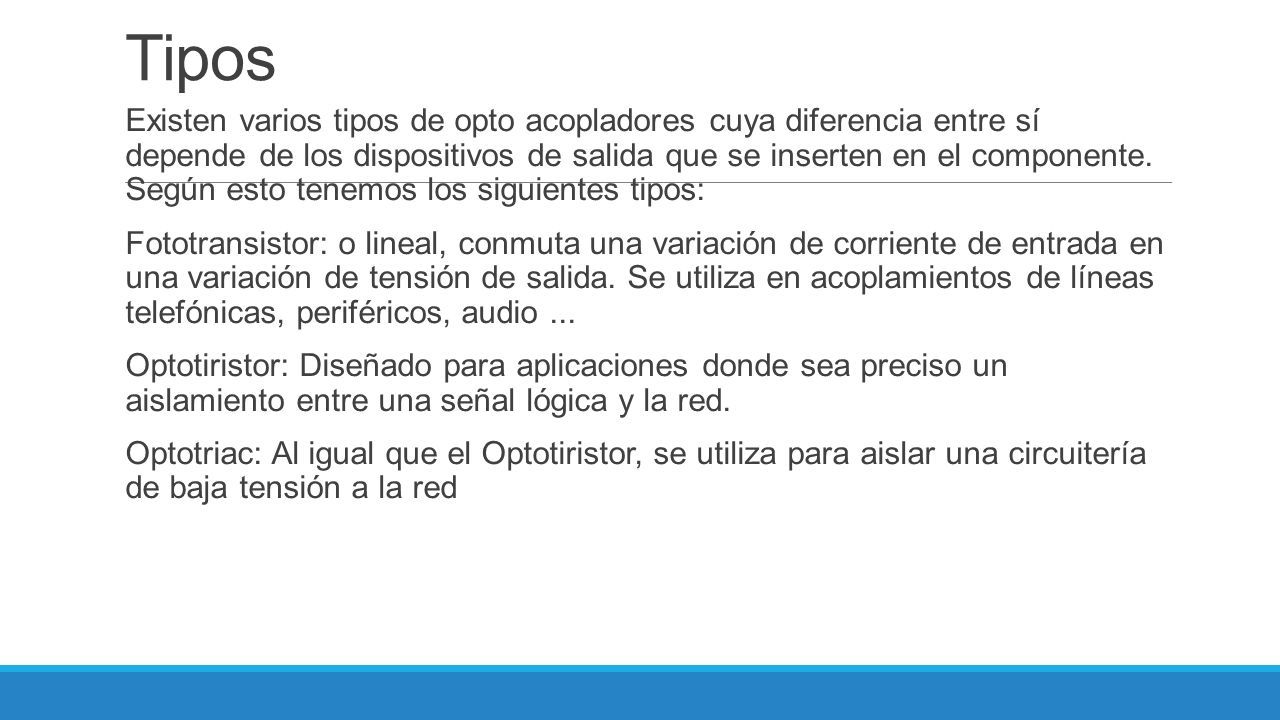

3 Tipos Existen varios tipos de opto acopladores cuya diferencia entre sí depende de los dispositivos de salida que se inserten en el componente. Según esto tenemos los siguientes tipos: Fototransistor: o lineal, conmuta una variación de corriente de entrada en una variación de tensión de salida. Se utiliza en acoplamientos de líneas telefónicas, periféricos, audio... Optotiristor: Diseñado para aplicaciones donde sea preciso un aislamiento entre una señal lógica y la red. Optotriac: Al igual que el Optotiristor, se utiliza para aislar una circuitería de baja tensión a la red

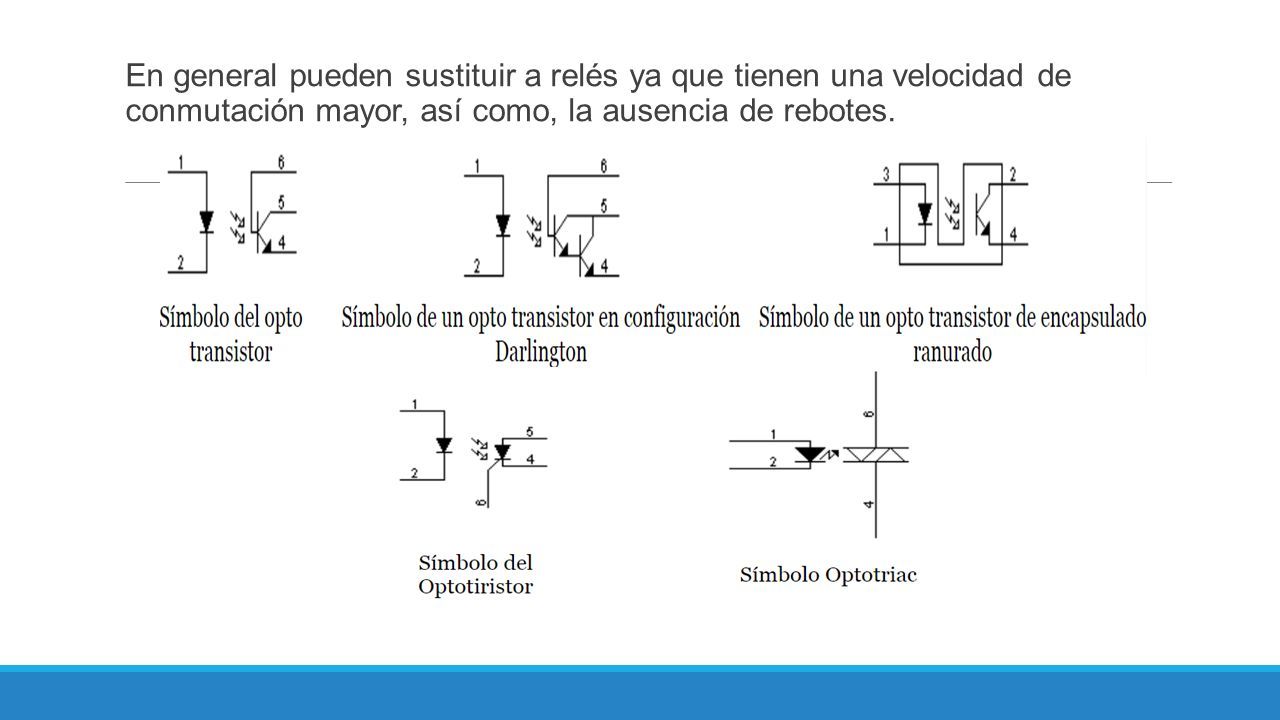

4 En general pueden sustituir a relés ya que tienen una velocidad de conmutación mayor, así como, la ausencia de rebotes.

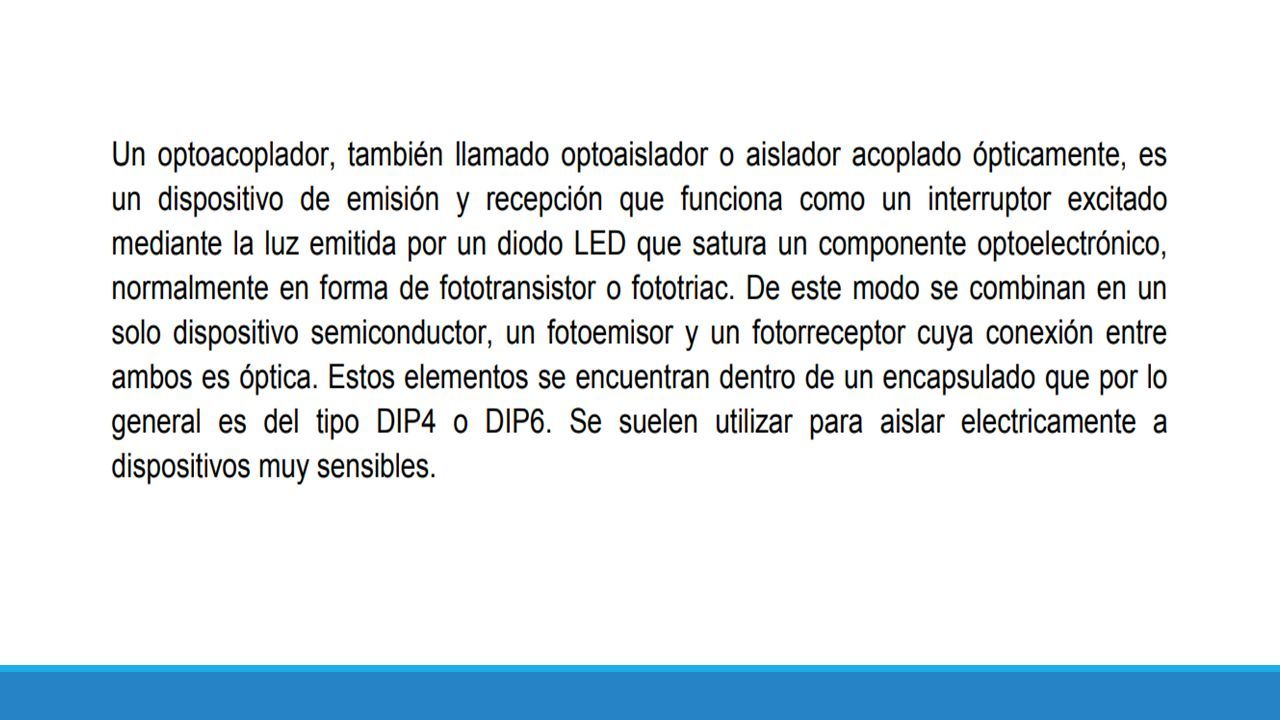

5

6

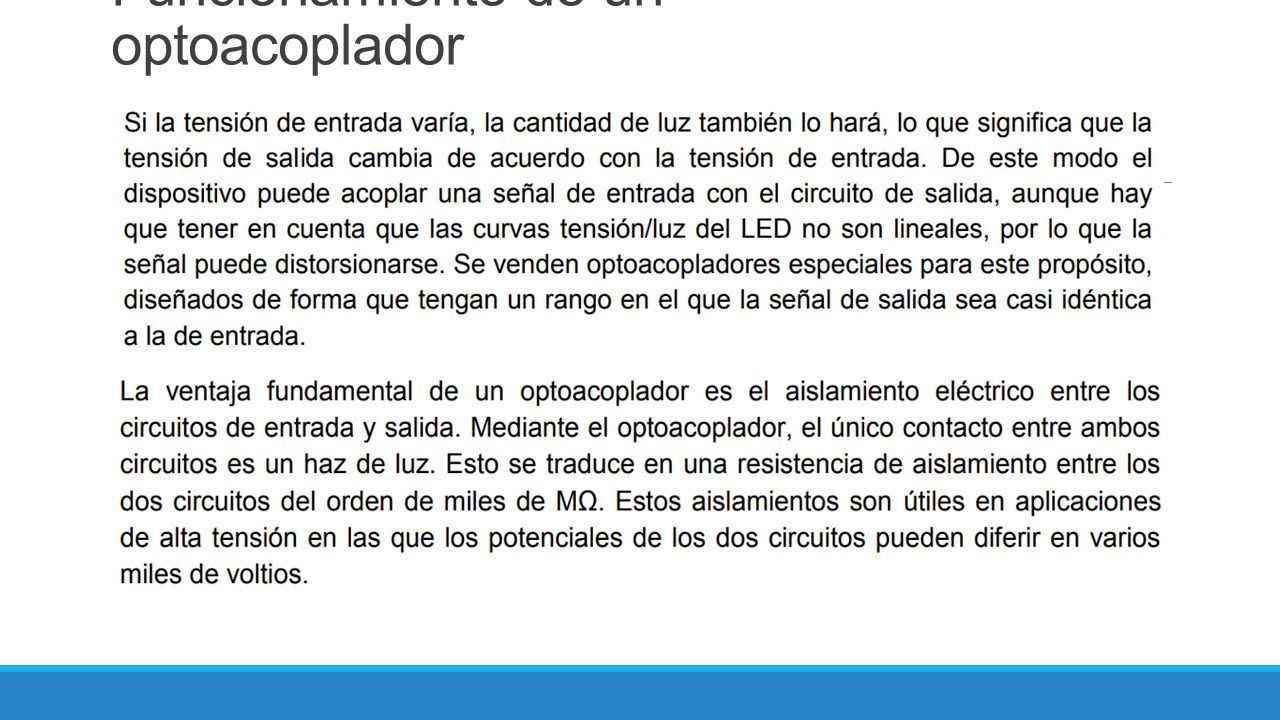

7 Funcionamiento de un optoacoplador

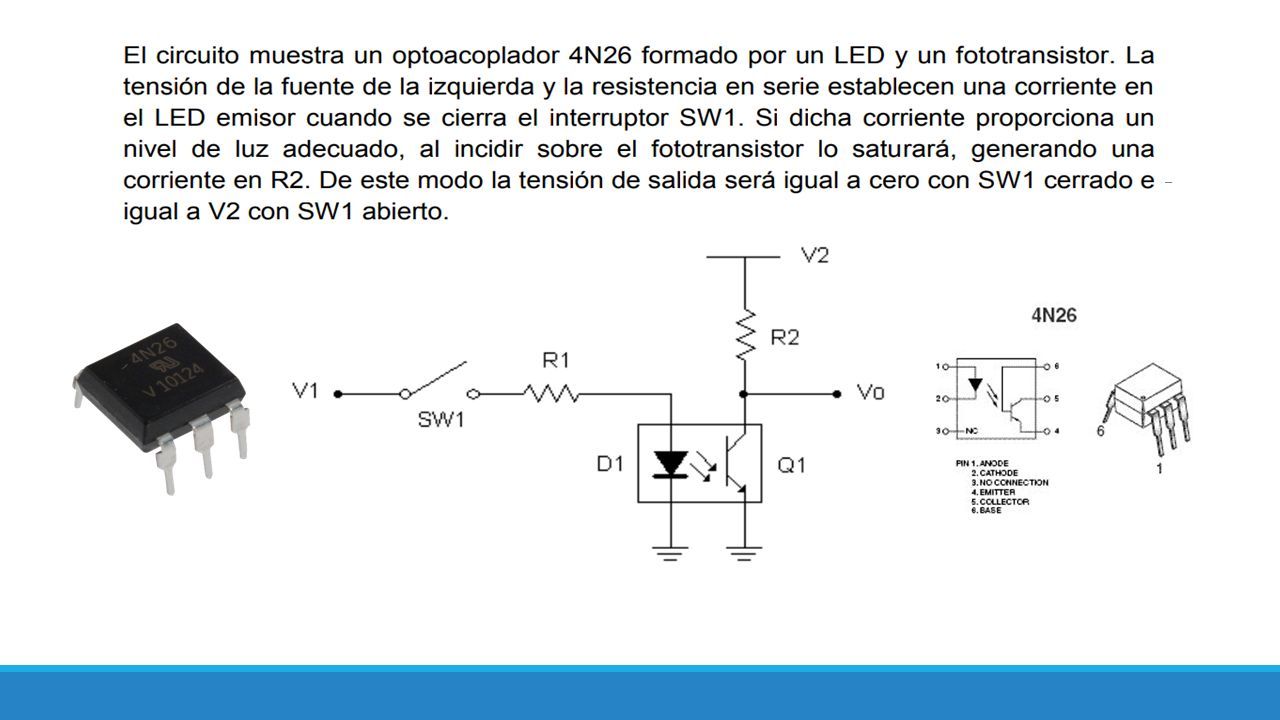

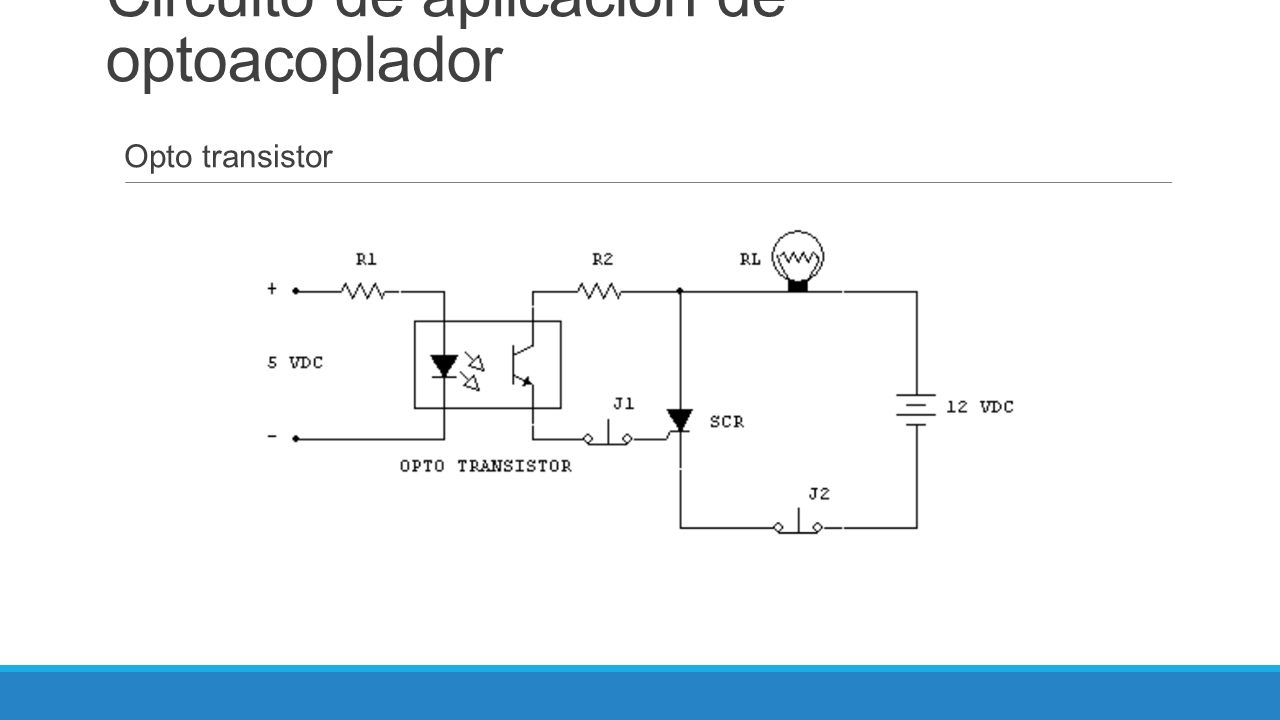

8 Circuito de aplicación de optoacoplador Opto transistor

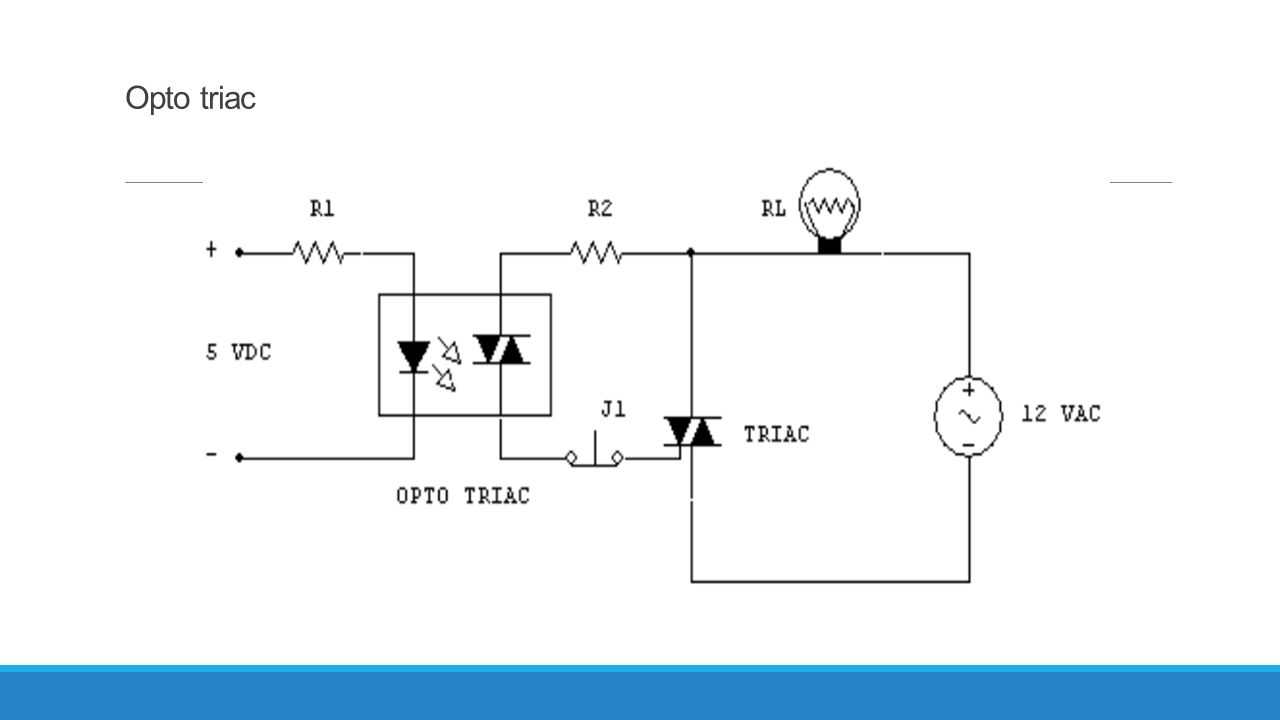

9 Opto triac

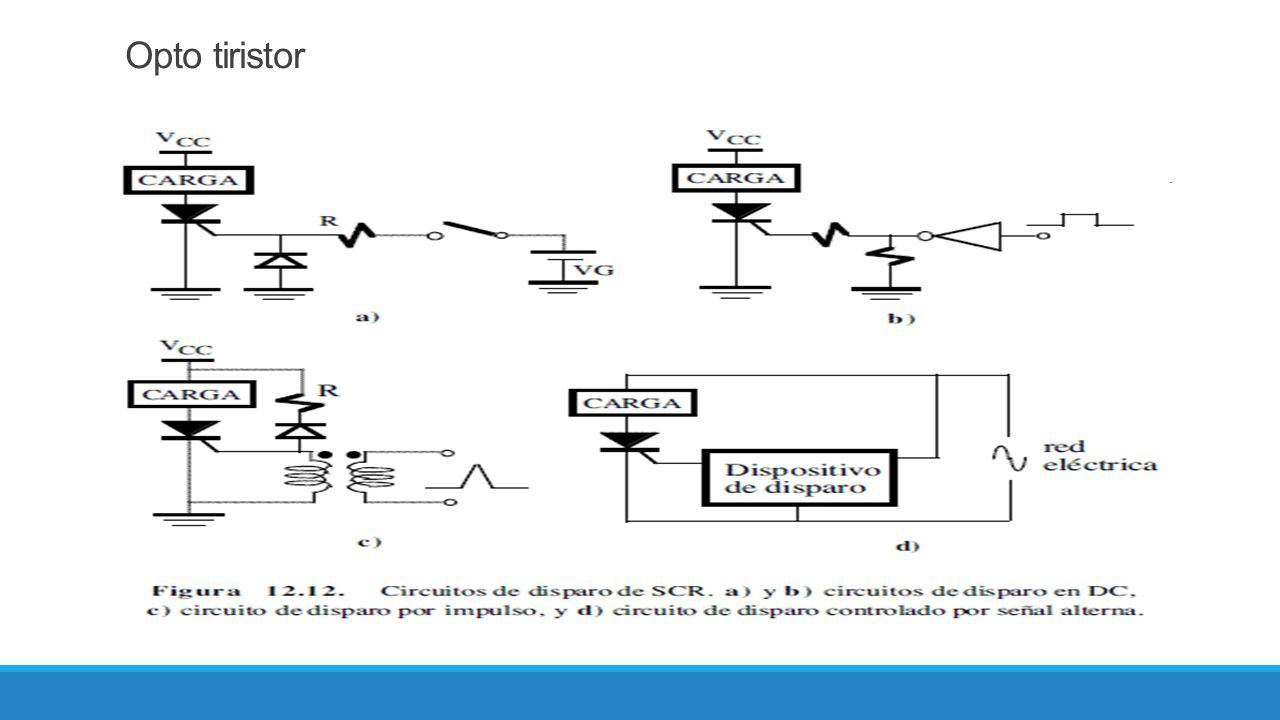

10 Opto tiristor

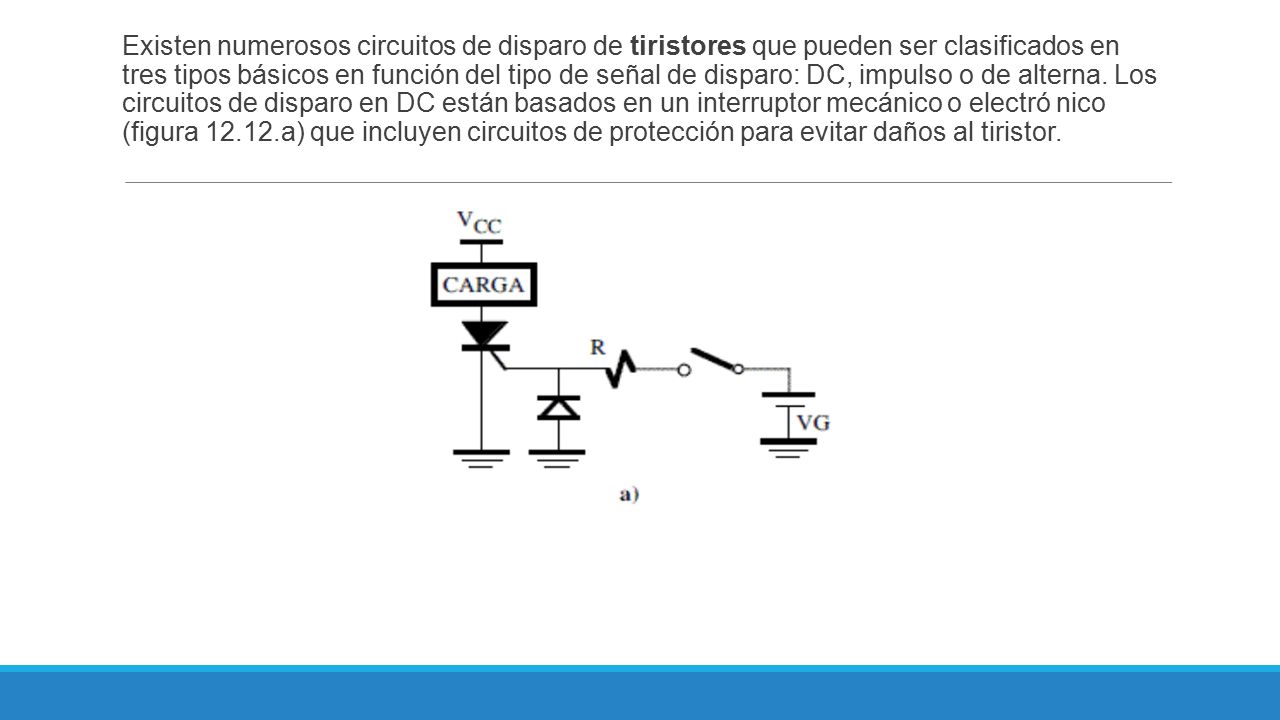

11 Existen numerosos circuitos de disparo de tiristores que pueden ser clasificados en tres tipos básicos en función del tipo de señal de disparo: DC, impulso o de alterna. Los circuitos de disparo en DC están basados en un interruptor mecánico o electró nico (figura 12.12.a) que incluyen circuitos de protección para evitar daños al tiristor.

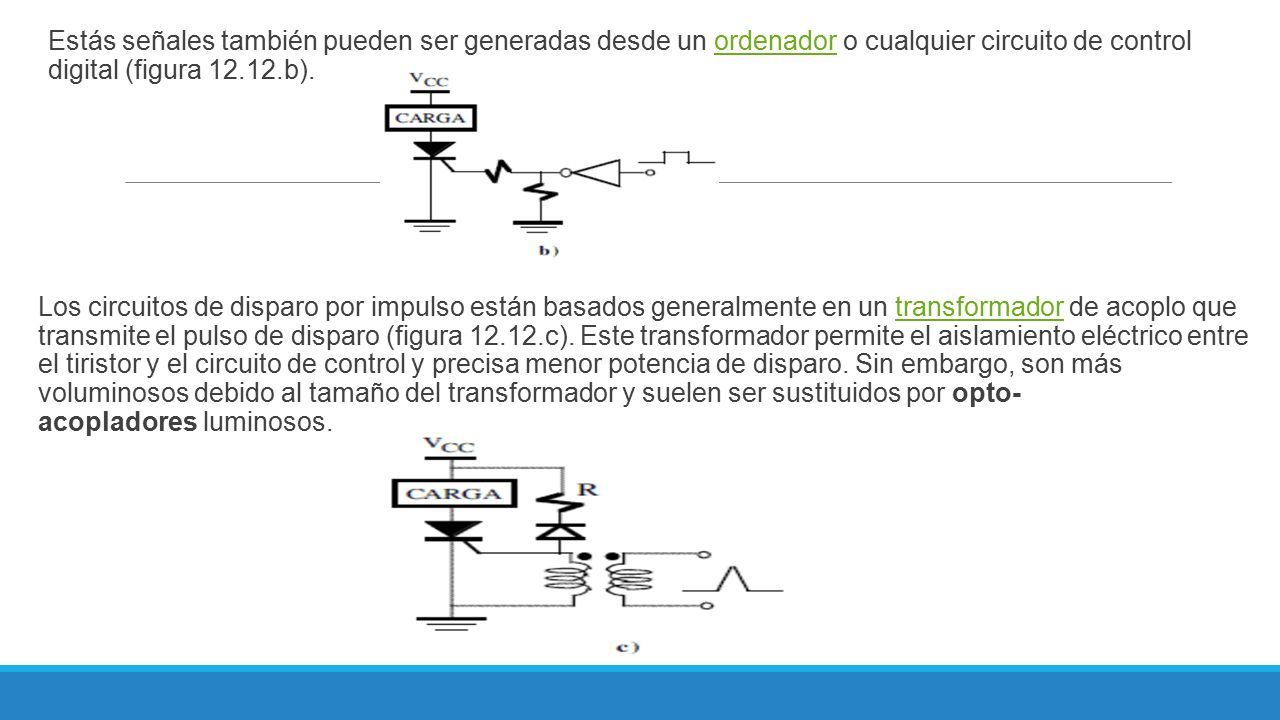

12 Estás señales también pueden ser generadas desde un ordenador o cualquier circuito de control digital (figura 12.12.b).ordenador Los circuitos de disparo por impulso están basados generalmente en un transformador de acoplo que transmite el pulso de disparo (figura 12.12.c). Este transformador permite el aislamiento eléctrico entre el tiristor y el circuito de control y precisa menor potencia de disparo. Sin embargo, son más voluminosos debido al tamaño del transformador y suelen ser sustituidos por opto- acopladores luminosos.transformador

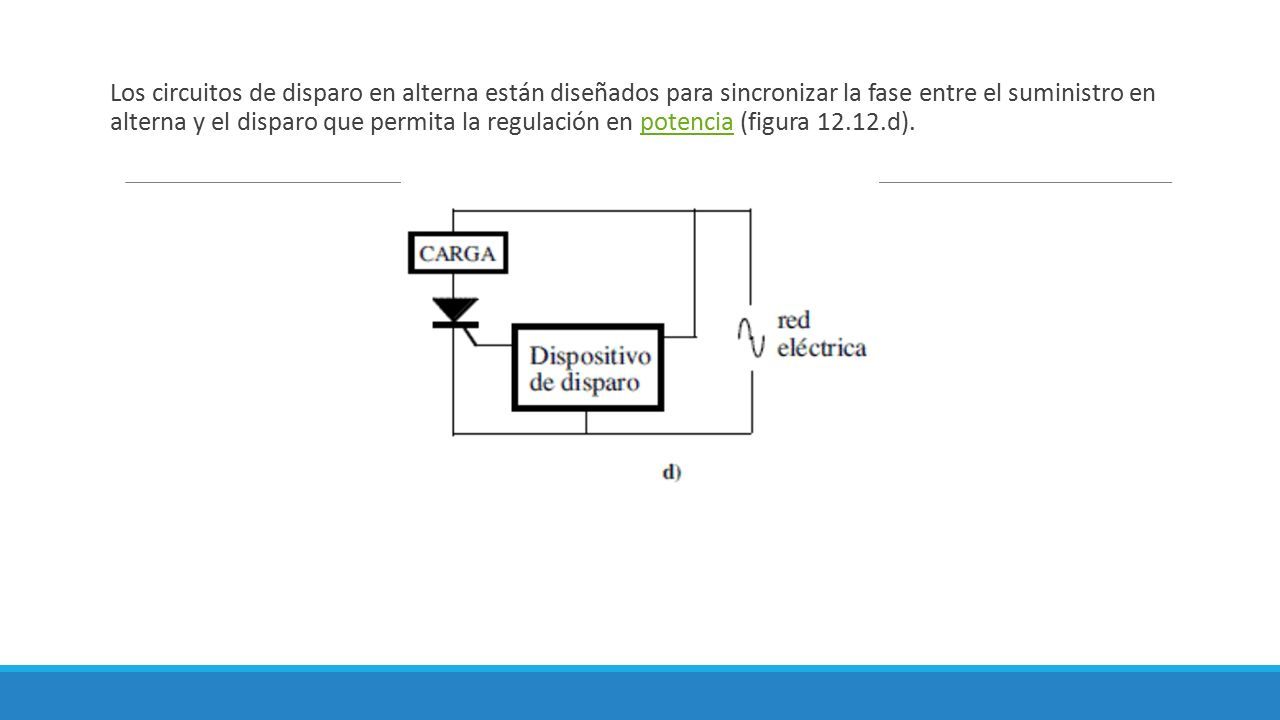

13 Los circuitos de disparo en alterna están diseñados para sincronizar la fase entre el suministro en alterna y el disparo que permita la regulación en potencia (figura 12.12.d).potencia
