1 FUENTES DE PODER INTEGRANTES: JUAN SEBASTIAN GUTIERRES
DANIELA FERNANDA HIDALGO ERIKA TATIANA DOMINGUEZ STEFANNY LIZET HIDALGO FUENTES DE PODER

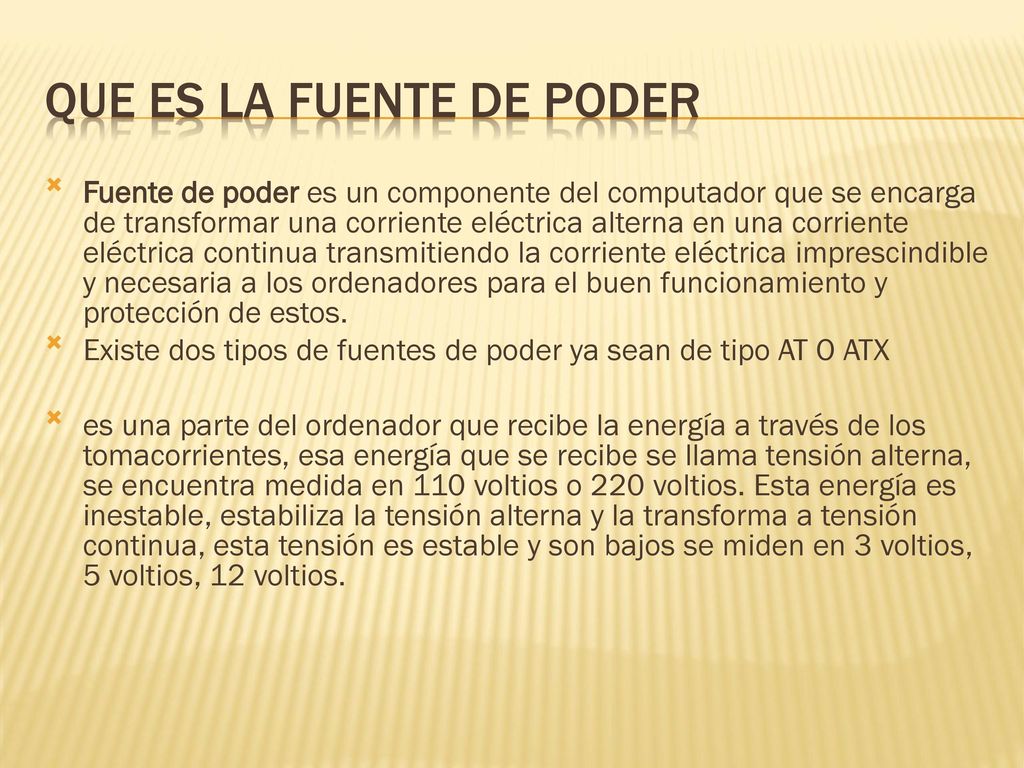

2 QUE ES LA FUENTE DE PODER
Fuente de poder es un componente del computador que se encarga de transformar una corriente eléctrica alterna en una corriente eléctrica continua transmitiendo la corriente eléctrica imprescindible y necesaria a los ordenadores para el buen funcionamiento y protección de estos. Existe dos tipos de fuentes de poder ya sean de tipo AT O ATX es una parte del ordenador que recibe la energía a través de los tomacorrientes, esa energía que se recibe se llama tensión alterna, se encuentra medida en 110 voltios o 220 voltios. Esta energía es inestable, estabiliza la tensión alterna y la transforma a tensión continua, esta tensión es estable y son bajos se miden en 3 voltios, 5 voltios, 12 voltios.

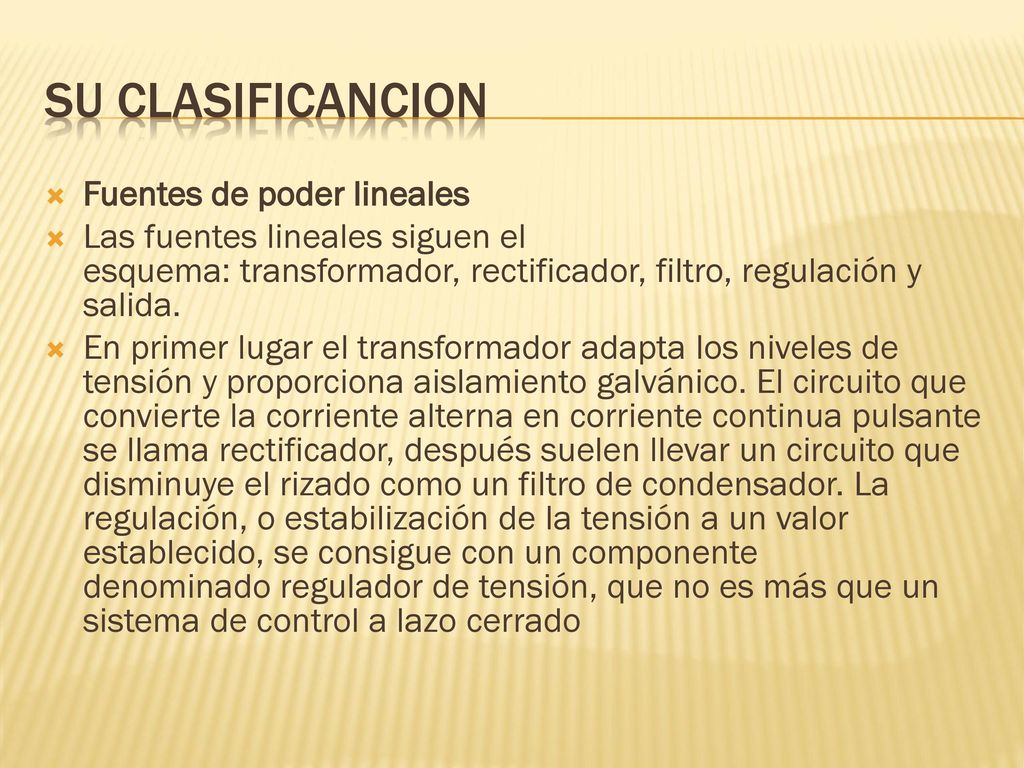

3 SU CLASIFICANCION Fuentes de poder lineales
Las fuentes lineales siguen el esquema: transformador, rectificador, filtro, regulación y salida. En primer lugar el transformador adapta los niveles de tensión y proporciona aislamiento galvánico. El circuito que convierte la corriente alterna en corriente continua pulsante se llama rectificador, después suelen llevar un circuito que disminuye el rizado como un filtro de condensador. La regulación, o estabilización de la tensión a un valor establecido, se consigue con un componente denominado regulador de tensión, que no es más que un sistema de control a lazo cerrado

4 FUENTES DE PODER CONMUTADAS
Una fuente conmutada es un dispositivo electrónico que transforma la energía eléctrica mediante transistores en conmutación. Mientras que un regulador de tensión utiliza transistores polarizados en su región activa de amplificación, las fuentes conmutadas utilizan los mismos conmutándolos activamente a altas frecuencias (20-100 kHz típicamente) entre corte (abiertos) y saturación (cerrados). La forma de onda cuadrada resultante se aplica a transformadores con núcleo de ferrita para obtener uno o varios voltajes de salida de corriente alterna (CA) que luego son rectificados (con diodos rápidos) y filtrados (inductores y condensadores) Las fuentes conmutadas tienen por esquema: rectificador, conmutador, transformador, otro rectificador y salida.

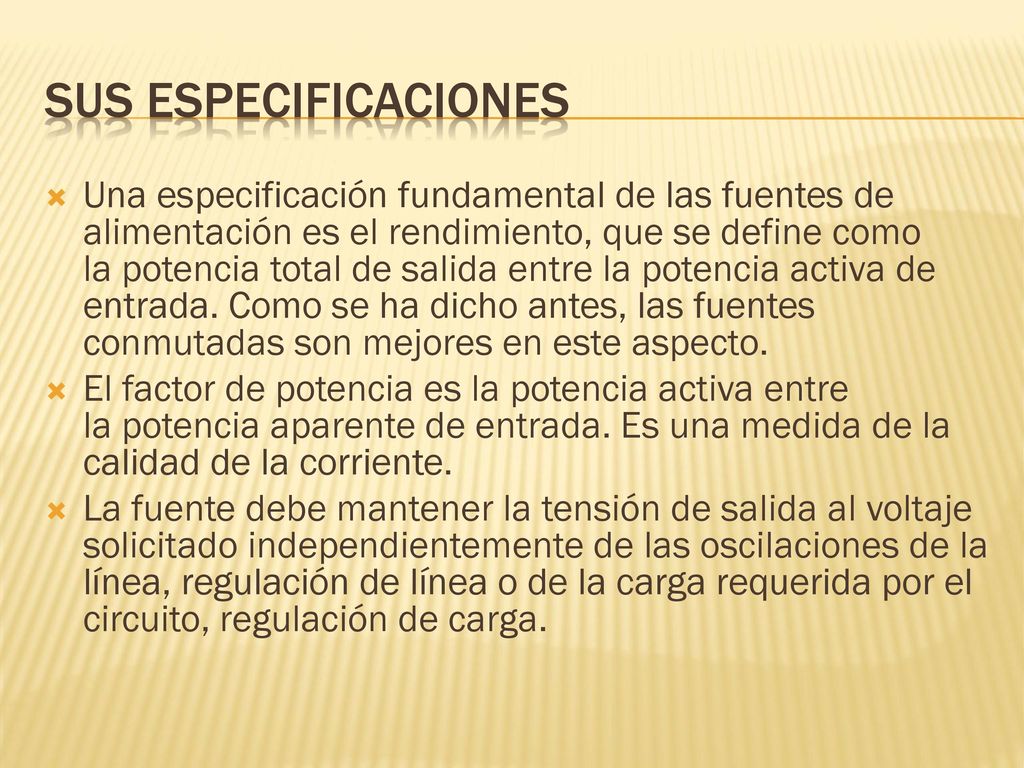

5 SUS ESPECIFICACIONES Una especificación fundamental de las fuentes de alimentación es el rendimiento, que se define como la potencia total de salida entre la potencia activa de entrada. Como se ha dicho antes, las fuentes conmutadas son mejores en este aspecto. El factor de potencia es la potencia activa entre la potencia aparente de entrada. Es una medida de la calidad de la corriente. La fuente debe mantener la tensión de salida al voltaje solicitado independientemente de las oscilaciones de la línea, regulación de línea o de la carga requerida por el circuito, regulación de carga.

6 FUENTES DE PODER ESPECIALES
Entre las fuentes de alimentación alternas, tenemos aquellas en donde la potencia que se entrega a la carga está siendo controlada por transistores, los cuales son controlados en fase para poder entregar la potencia requerida a la carga. Otro tipo de alimentación de fuentes alternas, catalogadas como especiales son aquellas en donde la frecuencia es variada, manteniendo la amplitud de la tensión logrando un efecto de fuente variable en casos como motores y transformadores de tensión.

7 TIPOS DE FUENTES Las dos fuentes que podremos encontrarnos cuando abramos un ordenador pueden ser: AT o ATX Las fuentes de alimentación AT, fueron usadas hasta que apareció el Pentium MMX, es en ese momento cuando ya se empezarían a utilizar fuentes de alimentación ATX. Las características de las fuentes AT, son que sus conectores a placa base varían de los utilizados en las fuentes ATX, y por otra parte, quizás bastante más peligroso, es que la fuente se activa a través de un interruptor, y en ese interruptor hay un voltaje de 220v, con el riesgo que supondría manipular el PC. También destacar que comparadas tecnológicamente con las fuentes ATX, las AT son un tanto rudimentarias electrónicamente hablando. En ATX, es un poco distinto, ya que se moderniza el circuito de la fuente, y siempre está activa, aunque el ordenador no esté funcionando, la fuente siempre está alimentada con una tensión pequeña para mantenerla en espera. Una de las ventajas es que las fuentes ATX no disponen de un interruptor que enciende/apaga la fuente, si no que se trata de un pulsador conectado a la placa base, y esta se encarga de encender la fuente, esto conlleva pues el poder realizar conexiones/desconexiones por software.

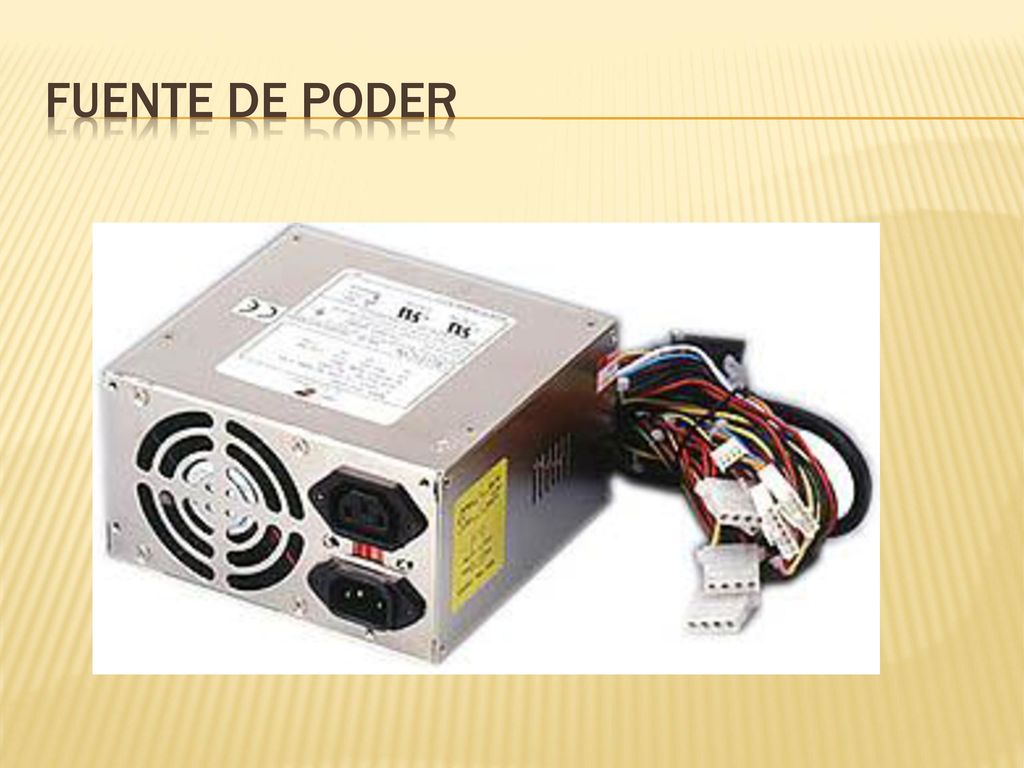

8 FUENTE DE PODER

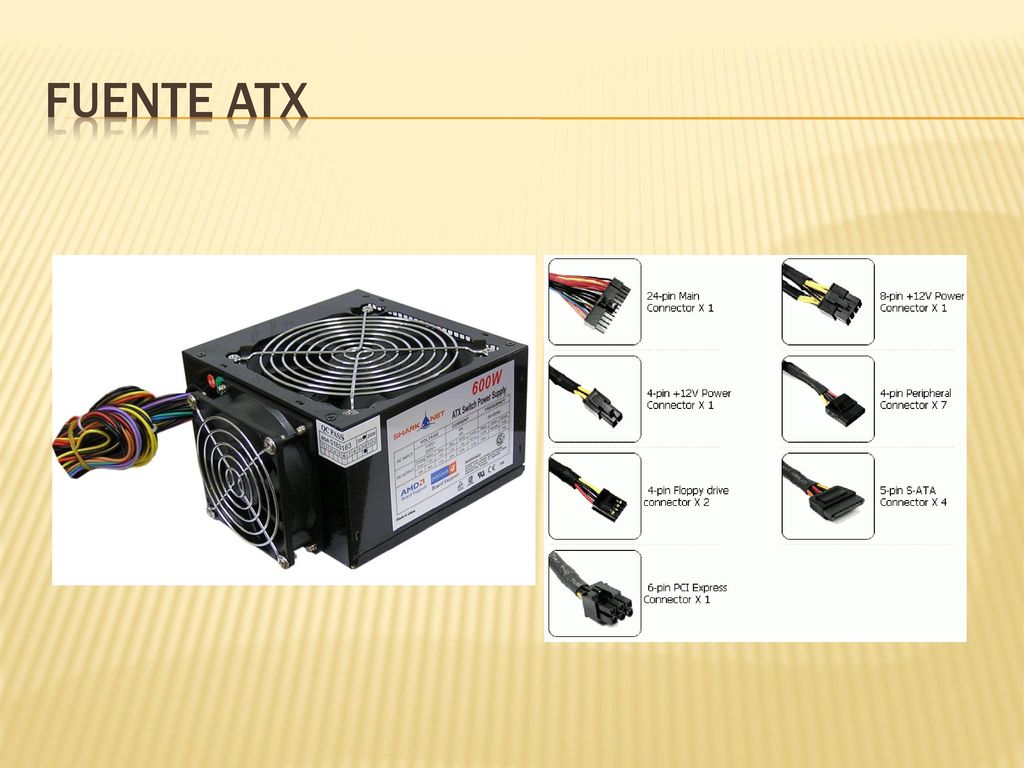

9 FUENTE ATX

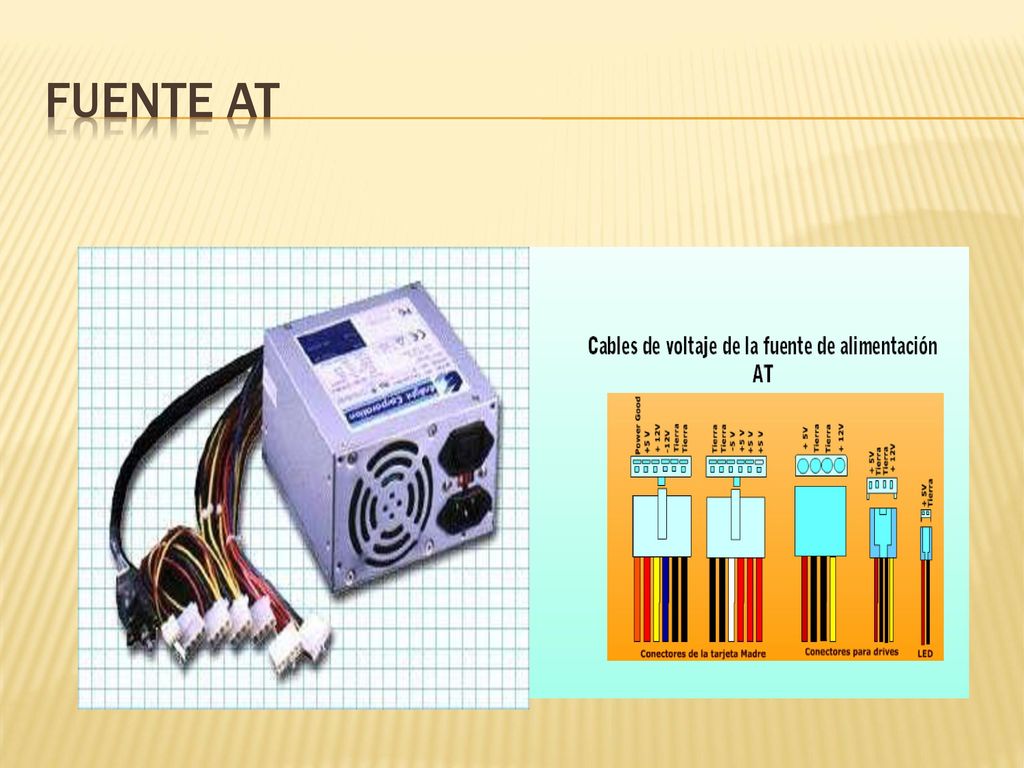

10 FUENTE AT

11
