1 AMPLIFICADOR SEGUIDOR DE VOLTAJE

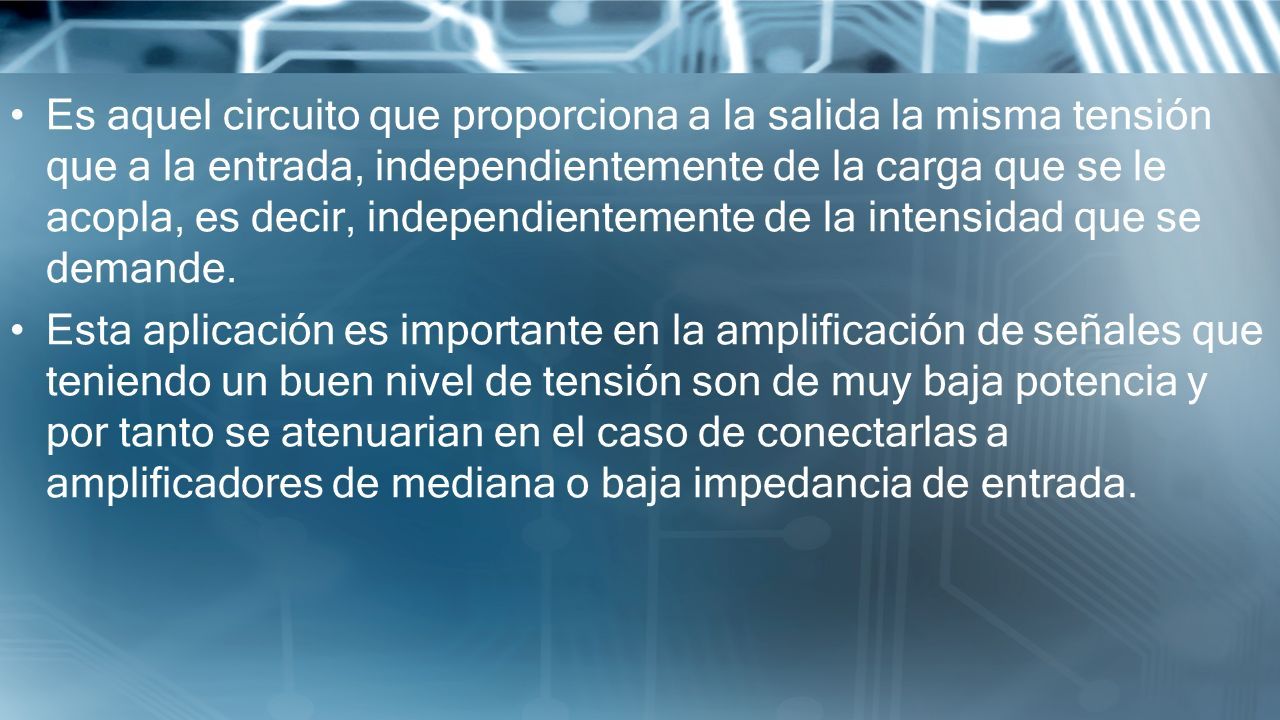

2 Es aquel circuito que proporciona a la salida la misma tensión que a la entrada, independientemente de la carga que se le acopla, es decir, independientemente de la intensidad que se demande. Esta aplicación es importante en la amplificación de señales que teniendo un buen nivel de tensión son de muy baja potencia y por tanto se atenuarian en el caso de conectarlas a amplificadores de mediana o baja impedancia de entrada.

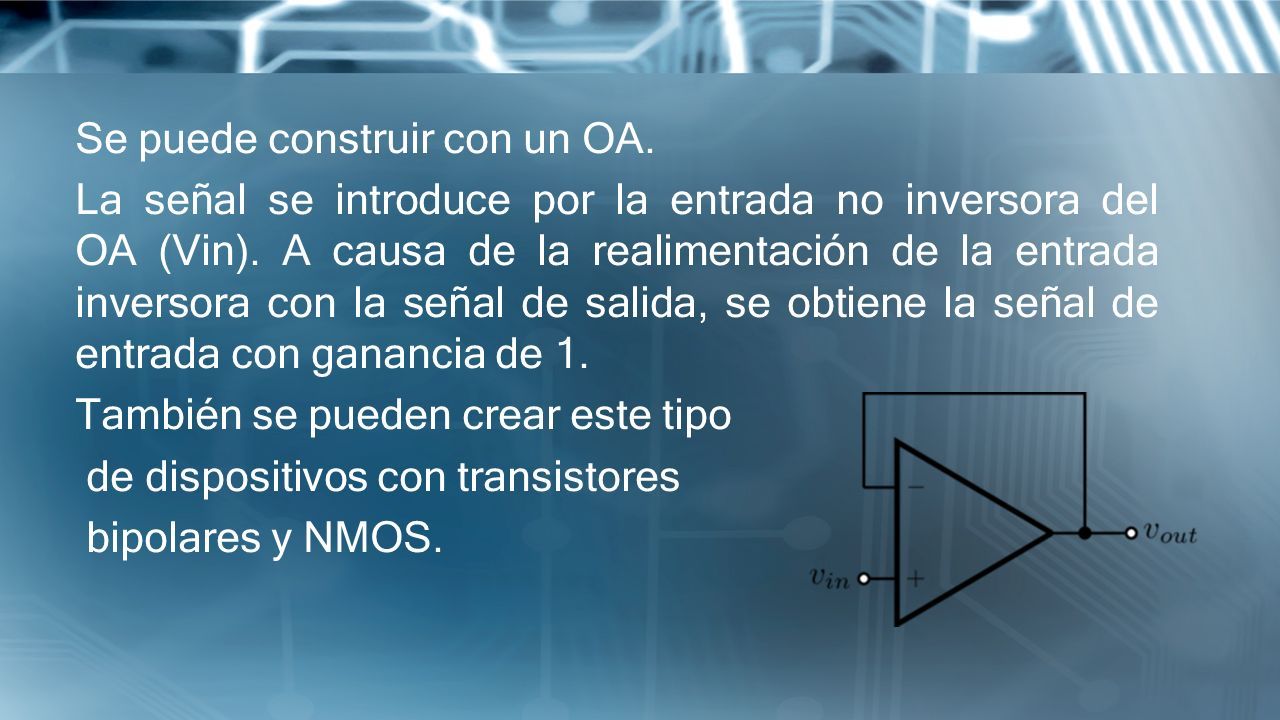

3 Se puede construir con un OA. La señal se introduce por la entrada no inversora del OA (Vin). A causa de la realimentación de la entrada inversora con la señal de salida, se obtiene la señal de entrada con ganancia de 1. También se pueden crear este tipo de dispositivos con transistores bipolares y NMOS.

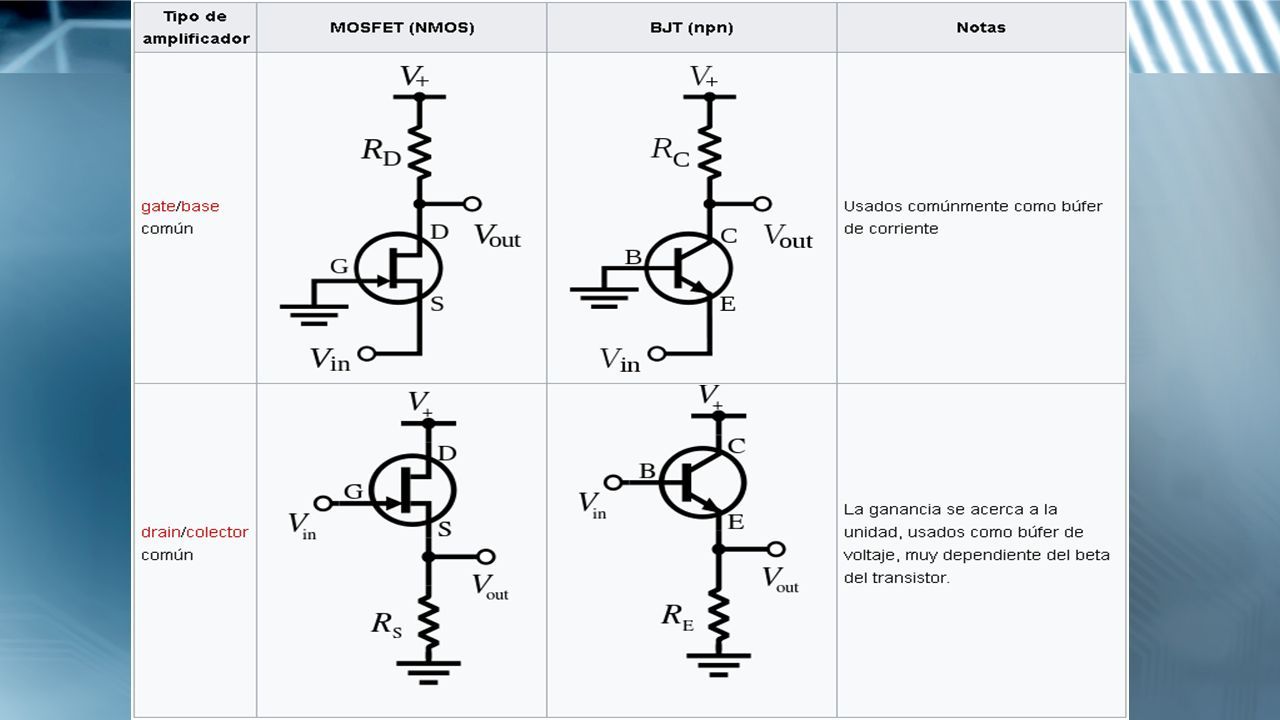

4

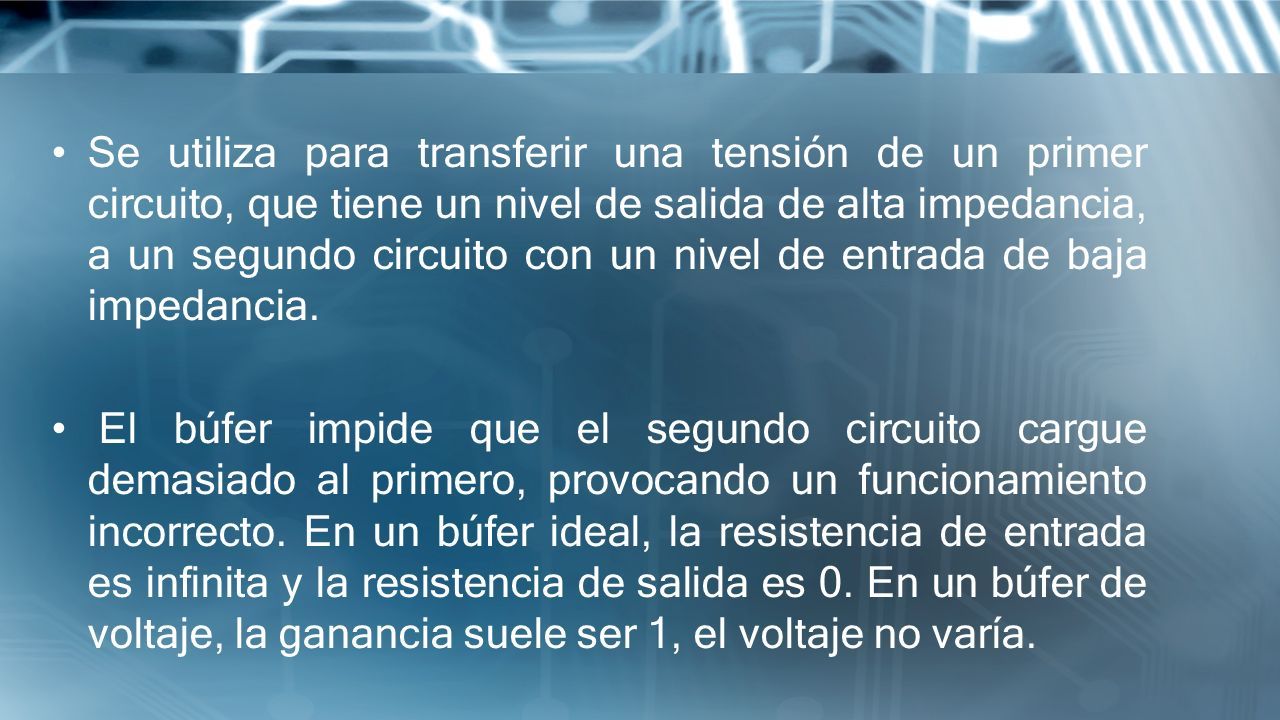

5 Se utiliza para transferir una tensión de un primer circuito, que tiene un nivel de salida de alta impedancia, a un segundo circuito con un nivel de entrada de baja impedancia. El búfer impide que el segundo circuito cargue demasiado al primero, provocando un funcionamiento incorrecto. En un búfer ideal, la resistencia de entrada es infinita y la resistencia de salida es 0. En un búfer de voltaje, la ganancia suele ser 1, el voltaje no varía.

6

7

8
