FUENTES DE ALIMENTACION

Presentación del tema: "FUENTES DE ALIMENTACION"— Transcripción de la presentación:

1 FUENTES DE ALIMENTACION

2 ¿Qué es una fuente de alimentación?
Es correcto pensar en una batería o unas pilas, pero se refiere al dispositivo utilizado para suministrar energía eléctrica al circuito para que éste pueda empezar a funcionar. convierte la corriente alterna de la red de distribución de la energía eléctrica en otro tipo de corriente eléctrica adecuado para el uso que se le vaya a dar.

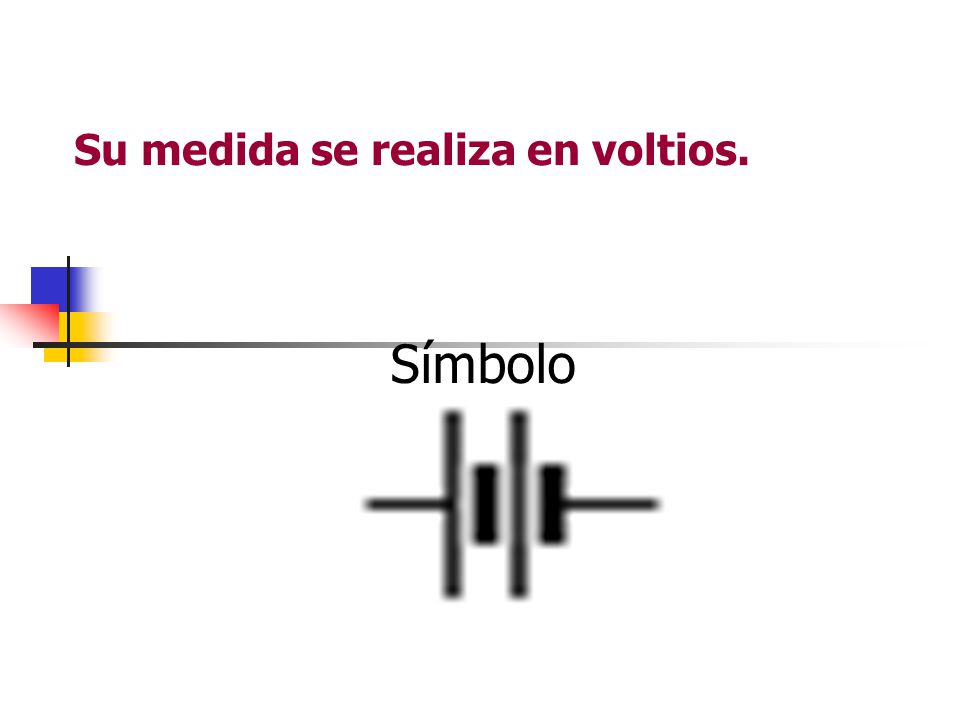

3 Símbolo Su medida se realiza en voltios.

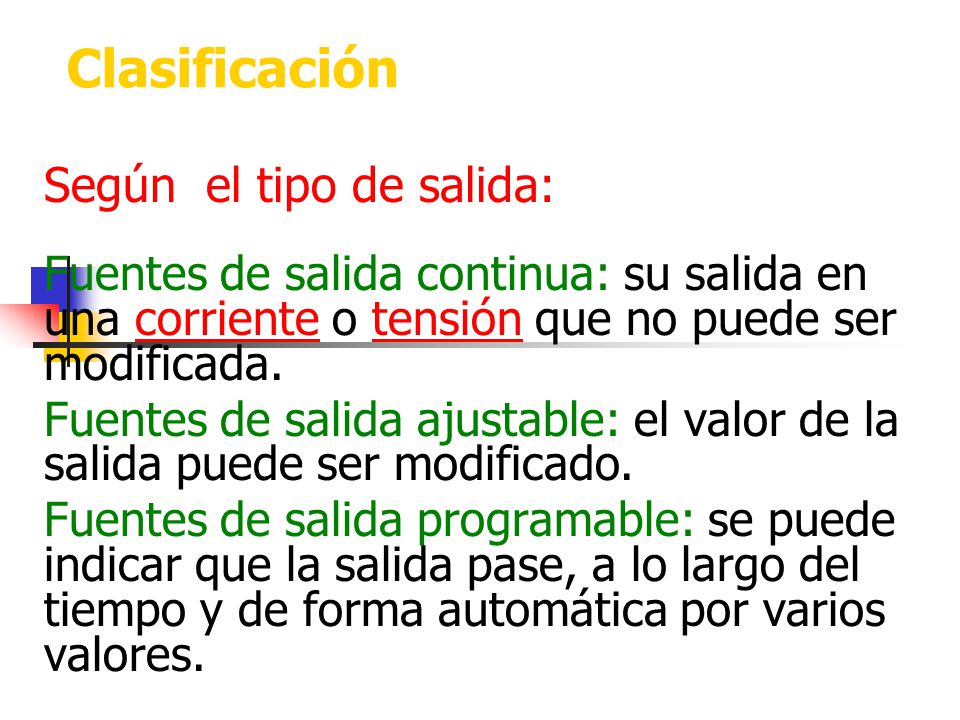

4 Clasificación Según el tipo de salida:
Fuentes de salida continua: su salida en una corriente o tensión que no puede ser modificada. Fuentes de salida ajustable: el valor de la salida puede ser modificado. Fuentes de salida programable: se puede indicar que la salida pase, a lo largo del tiempo y de forma automática por varios valores.

5 Fuentes de salida simple: una única salida
Fuentes de salida múltiple: tienen varias salidas independientes. Fuentes de salida continua: la salida es una corriente o tensión cuyo valor no cambia en el tiempo. Fuentes de salida alterna: la salida es una forma de onda periódica

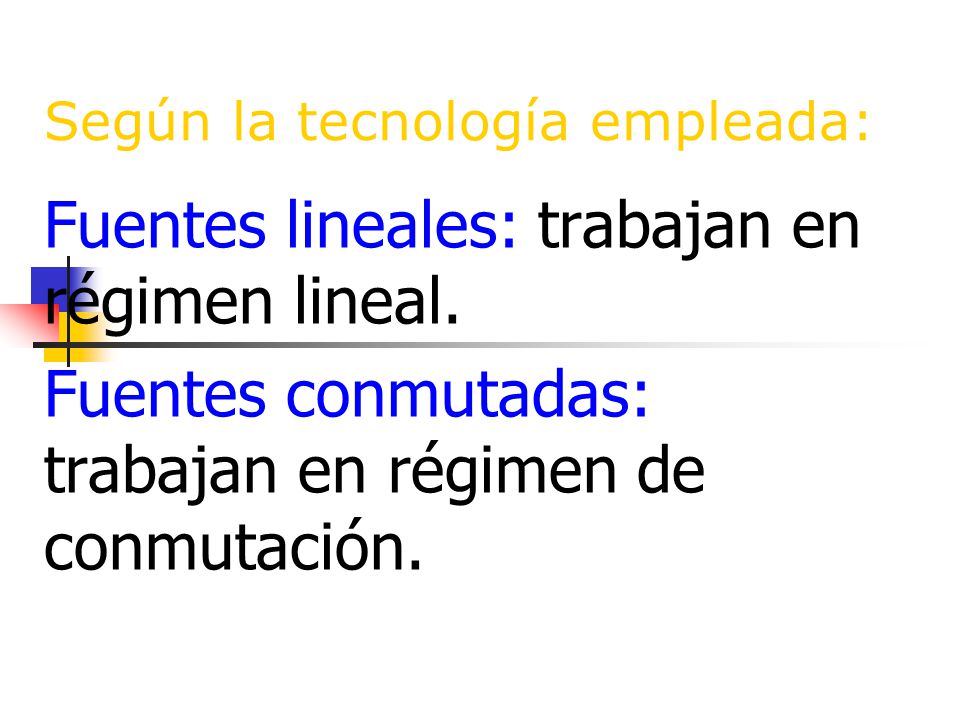

6 Según la tecnología empleada:
Fuentes lineales: trabajan en régimen lineal. Fuentes conmutadas: trabajan en régimen de conmutación.

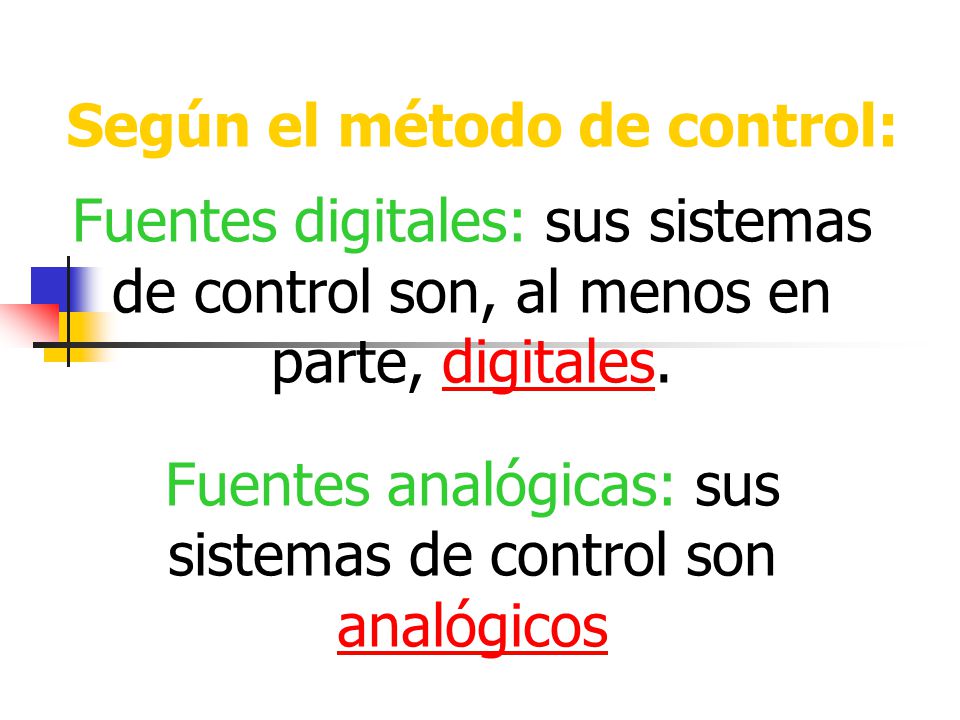

7 Según el método de control:
Fuentes digitales: sus sistemas de control son, al menos en parte, digitales. Fuentes analógicas: sus sistemas de control son analógicos

8 Fuentes de alimentación continuas
Usualmente la entrada es una tensión alterna proveniente de la red eléctrica comercial y la salida es una tensión continua con bajo nivel de rizado.

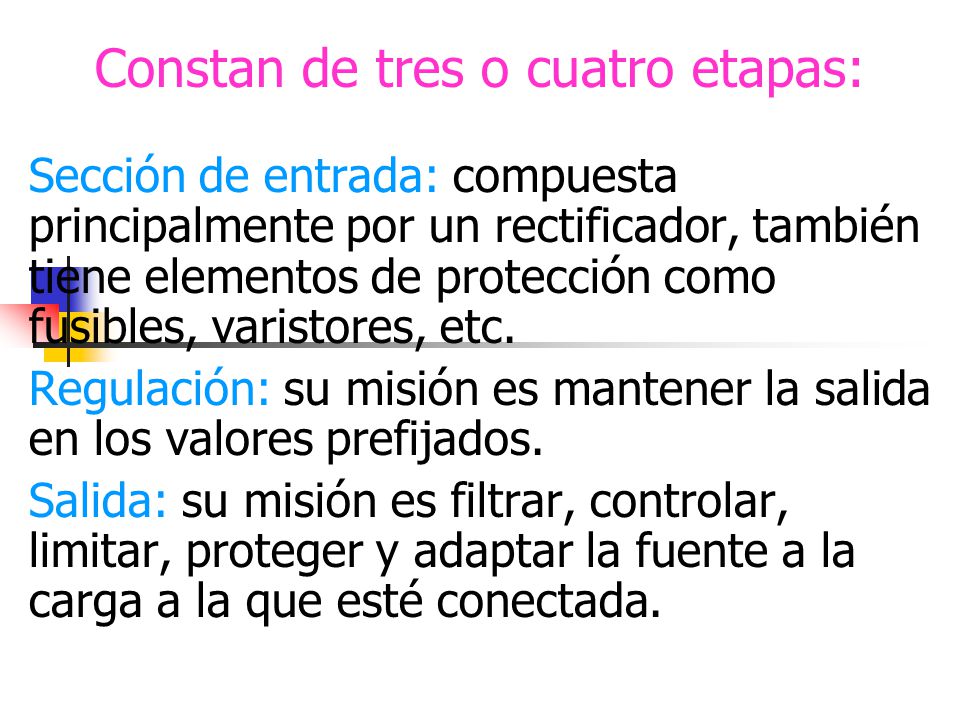

9 Constan de tres o cuatro etapas:
Sección de entrada: compuesta principalmente por un rectificador, también tiene elementos de protección como fusibles, varistores, etc. Regulación: su misión es mantener la salida en los valores prefijados. Salida: su misión es filtrar, controlar, limitar, proteger y adaptar la fuente a la carga a la que esté conectada.

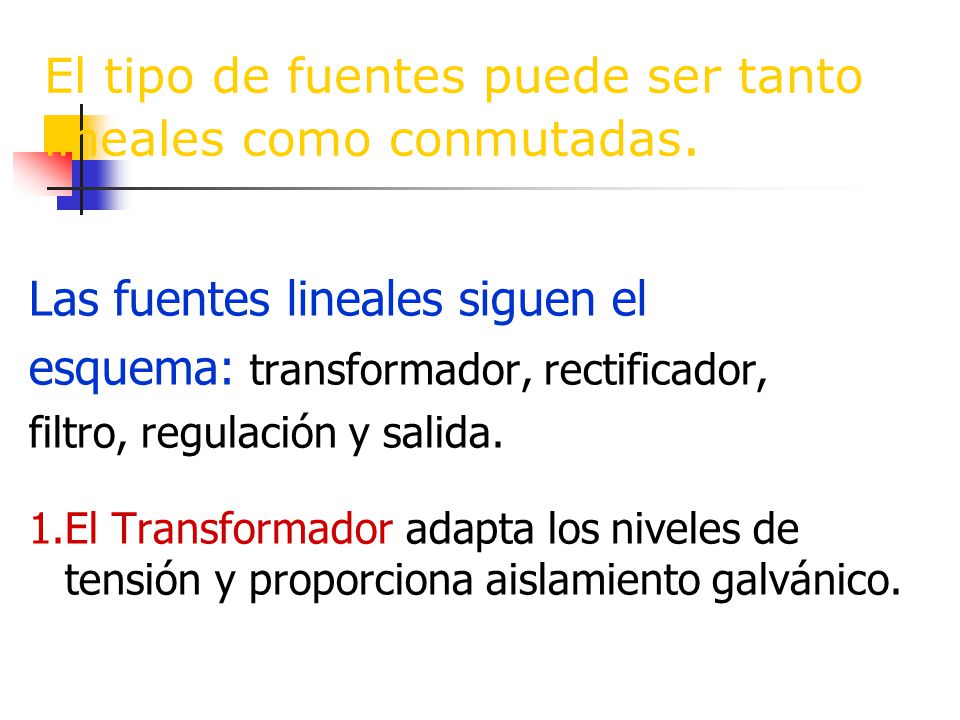

10 El tipo de fuentes puede ser tanto lineales como conmutadas.
Las fuentes lineales siguen el esquema: transformador, rectificador, filtro, regulación y salida. 1.El Transformador adapta los niveles de tensión y proporciona aislamiento galvánico.

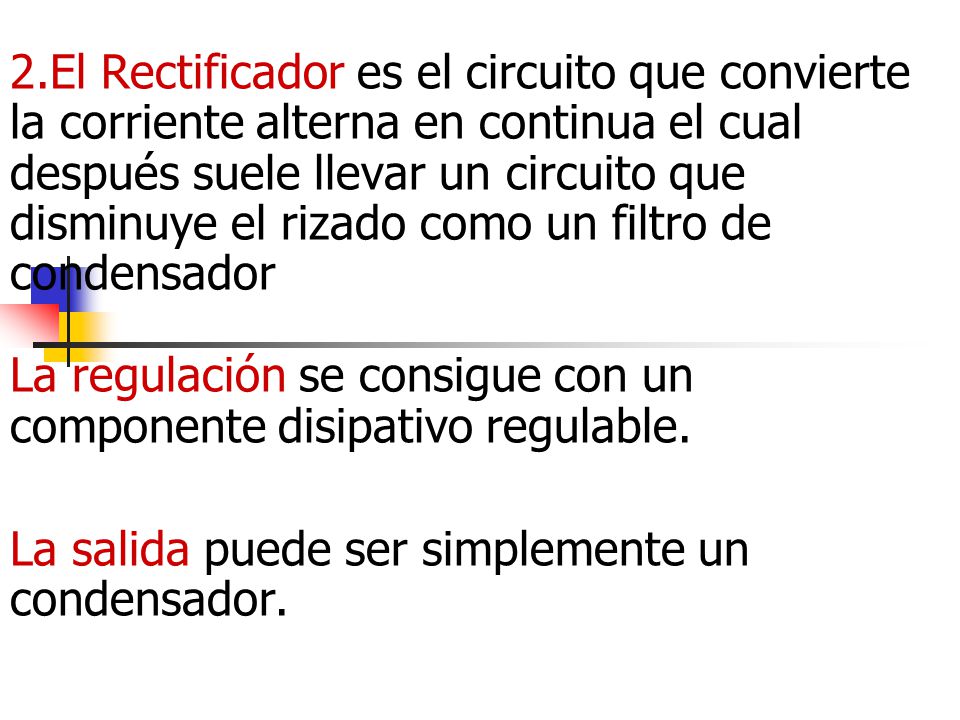

11 2.El Rectificador es el circuito que convierte la corriente alterna en continua el cual después suele llevar un circuito que disminuye el rizado como un filtro de condensador La regulación se consigue con un componente disipativo regulable. La salida puede ser simplemente un condensador.

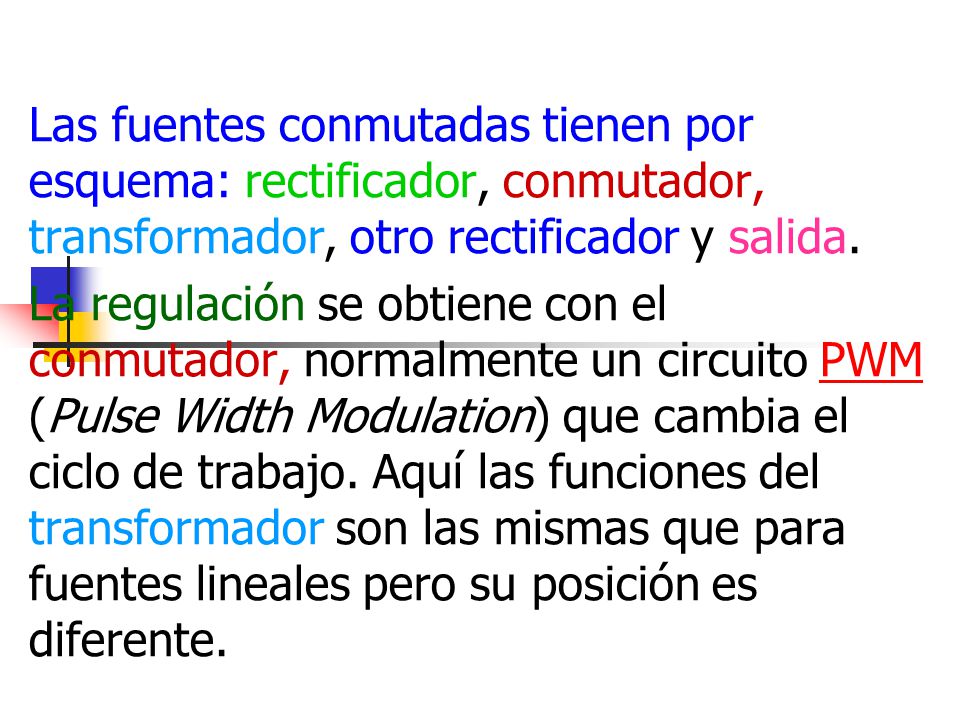

12 Las fuentes conmutadas tienen por esquema: rectificador, conmutador, transformador, otro rectificador y salida. La regulación se obtiene con el conmutador, normalmente un circuito PWM (Pulse Width Modulation) que cambia el ciclo de trabajo. Aquí las funciones del transformador son las mismas que para fuentes lineales pero su posición es diferente.

13 El segundo rectificador convierte la señal alterna pulsante que llega del transformador en un valor continuo. La salida puede ser también un filtro de condensador o uno del tipo LC. Las ventajas de las fuentes lineales son una mejor regulación, velocidad y mejores características EMC. Por otra parte las conmutadas obtienen un mejor rendimiento, menor coste y tamaño.

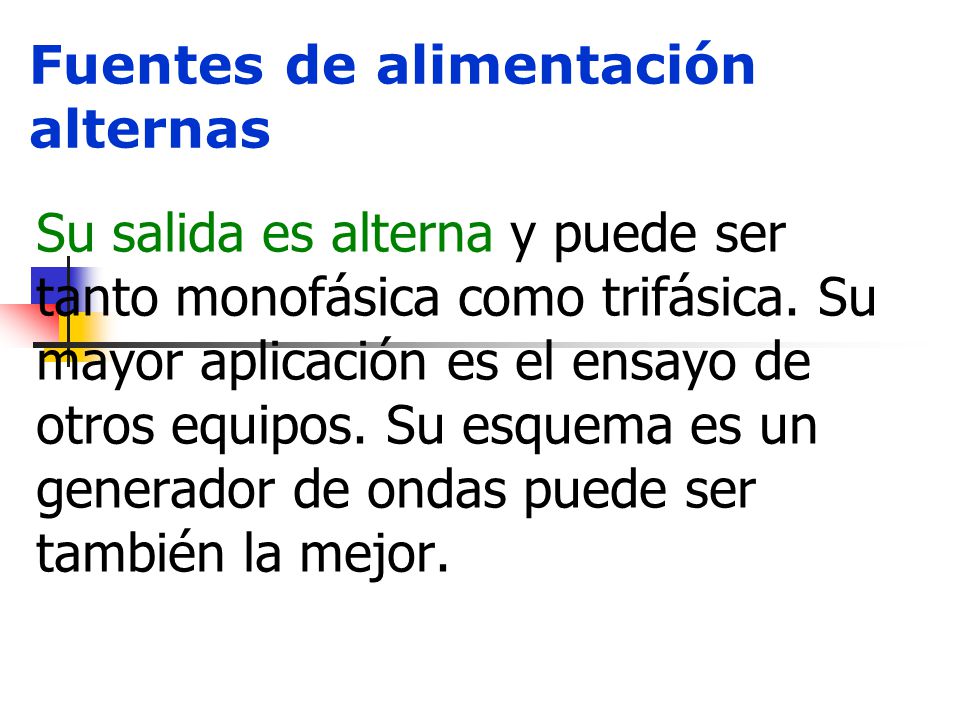

14 Fuentes de alimentación alternas
Su salida es alterna y puede ser tanto monofásica como trifásica. Su mayor aplicación es el ensayo de otros equipos. Su esquema es un generador de ondas puede ser también la mejor.

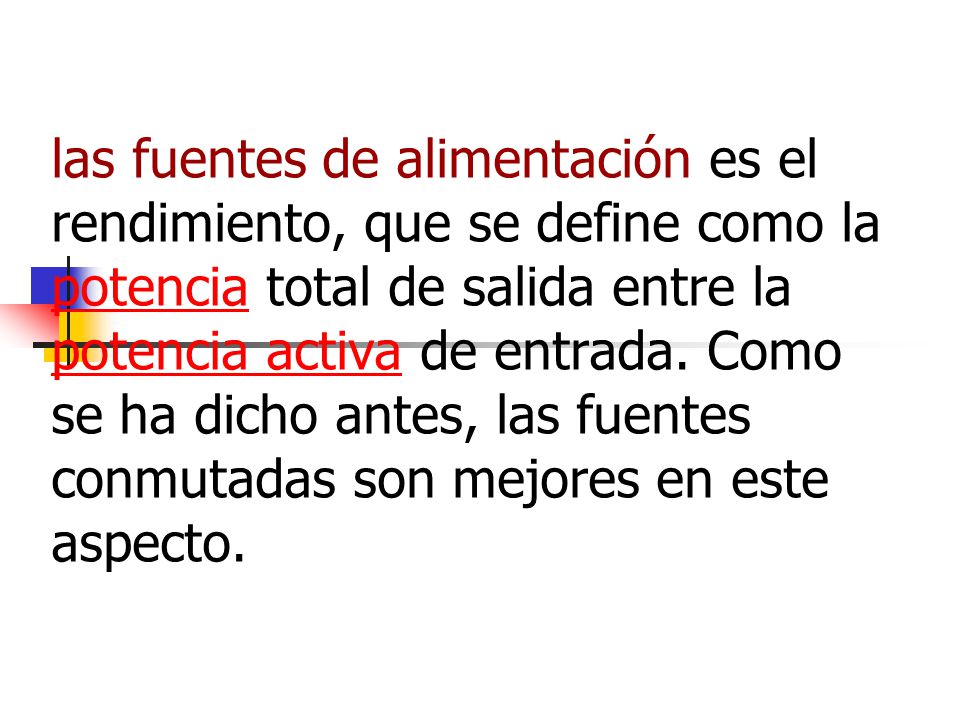

15 las fuentes de alimentación es el rendimiento, que se define como la potencia total de salida entre la potencia activa de entrada. Como se ha dicho antes, las fuentes conmutadas son mejores en este aspecto.

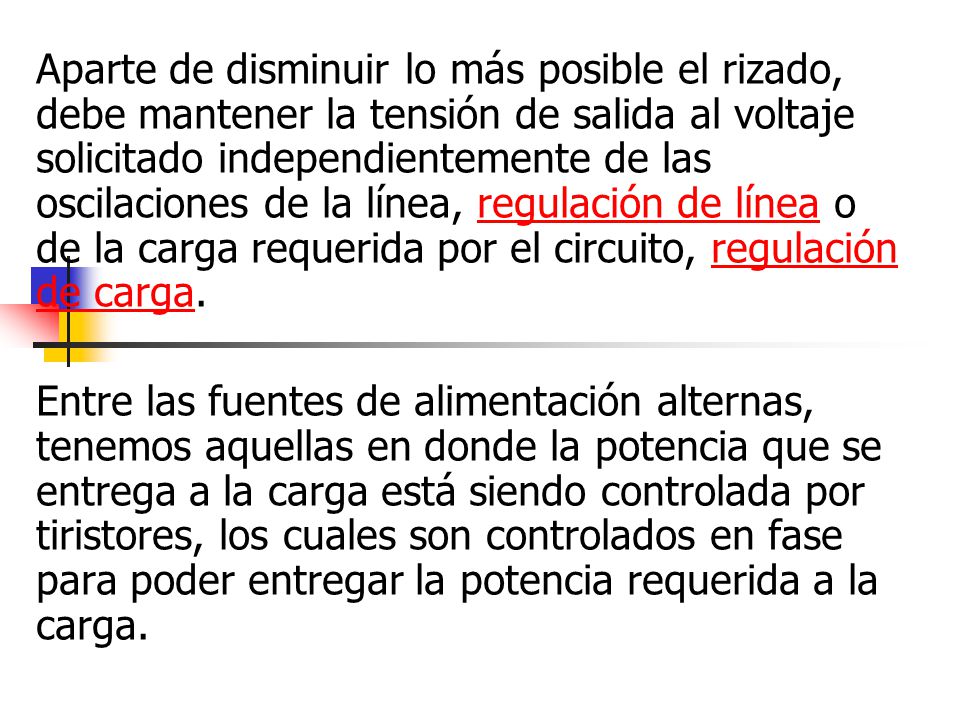

16 Aparte de disminuir lo más posible el rizado, debe mantener la tensión de salida al voltaje solicitado independientemente de las oscilaciones de la línea, regulación de línea o de la carga requerida por el circuito, regulación de carga. Entre las fuentes de alimentación alternas, tenemos aquellas en donde la potencia que se entrega a la carga está siendo controlada por tiristores, los cuales son controlados en fase para poder entregar la potencia requerida a la carga.
