1 Electrónica

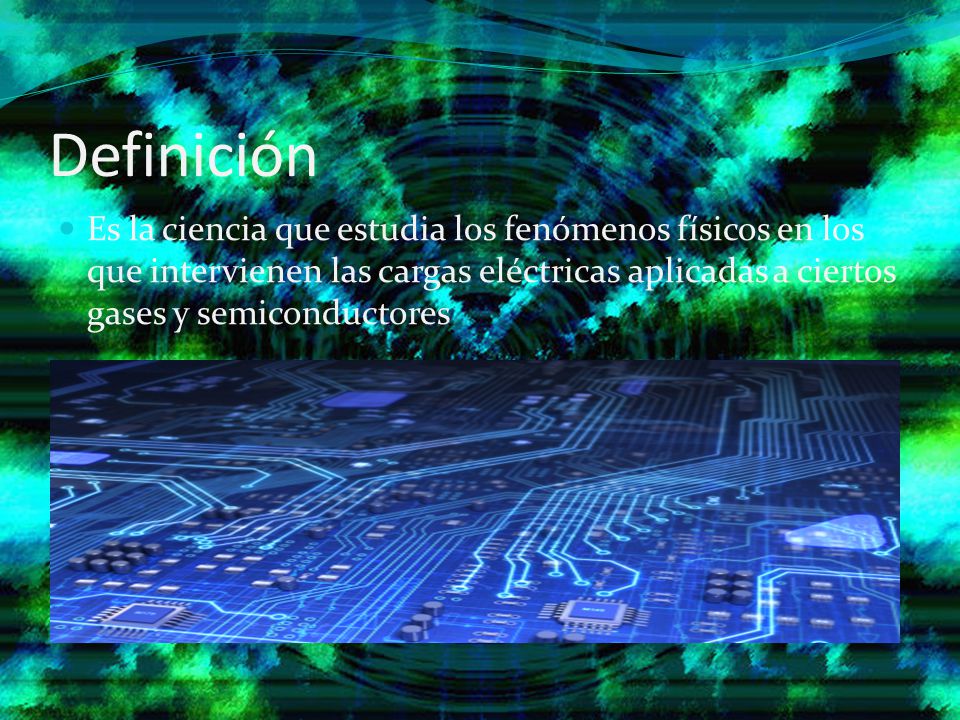

2 Definición Es la ciencia que estudia los fenómenos físicos en los que intervienen las cargas eléctricas aplicadas a ciertos gases y semiconductores

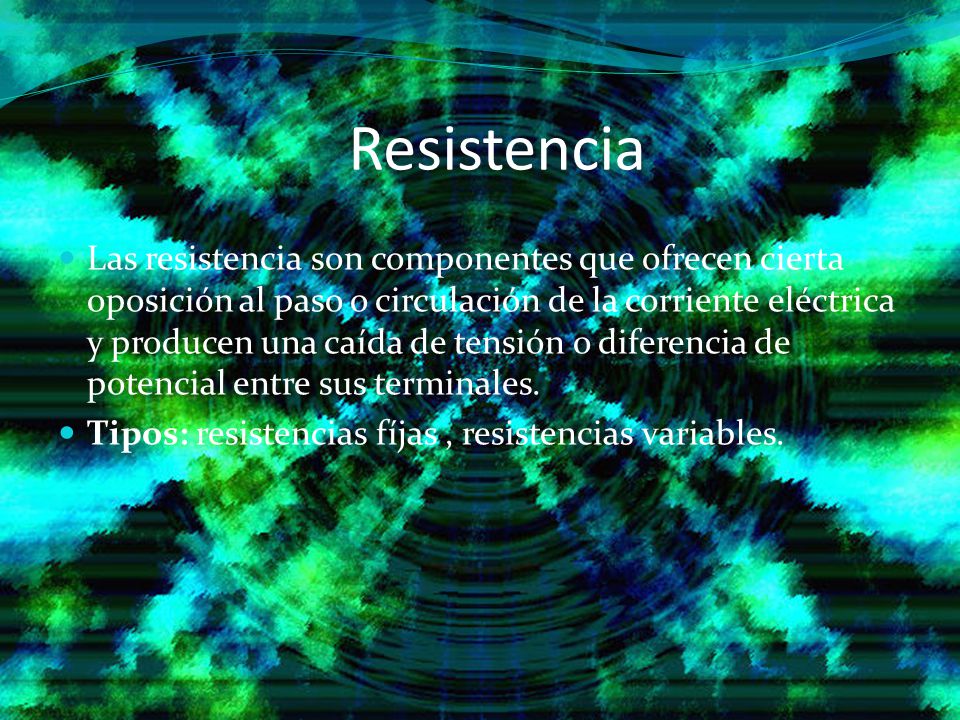

3 Resistencia Las resistencia son componentes que ofrecen cierta oposición al paso o circulación de la corriente eléctrica y producen una caída de tensión o diferencia de potencial entre sus terminales. Tipos: resistencias fíjas , resistencias variables.

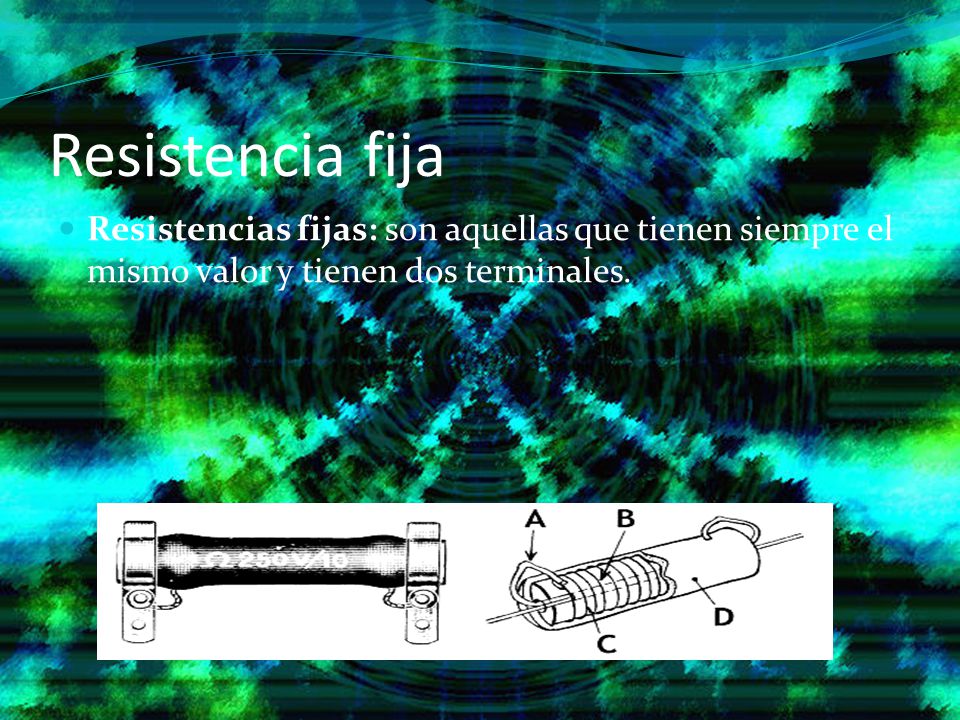

4 Resistencia fija Resistencias fijas: son aquellas que tienen siempre el mismo valor y tienen dos terminales.

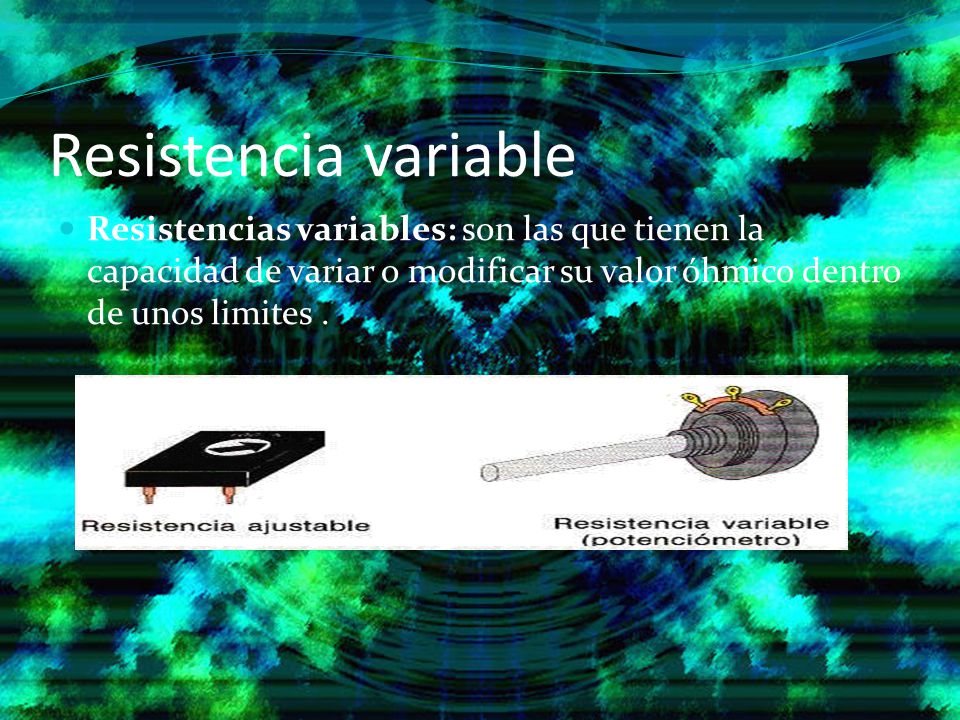

5 Resistencia variable Resistencias variables: son las que tienen la capacidad de variar o modificar su valor óhmico dentro de unos limites .

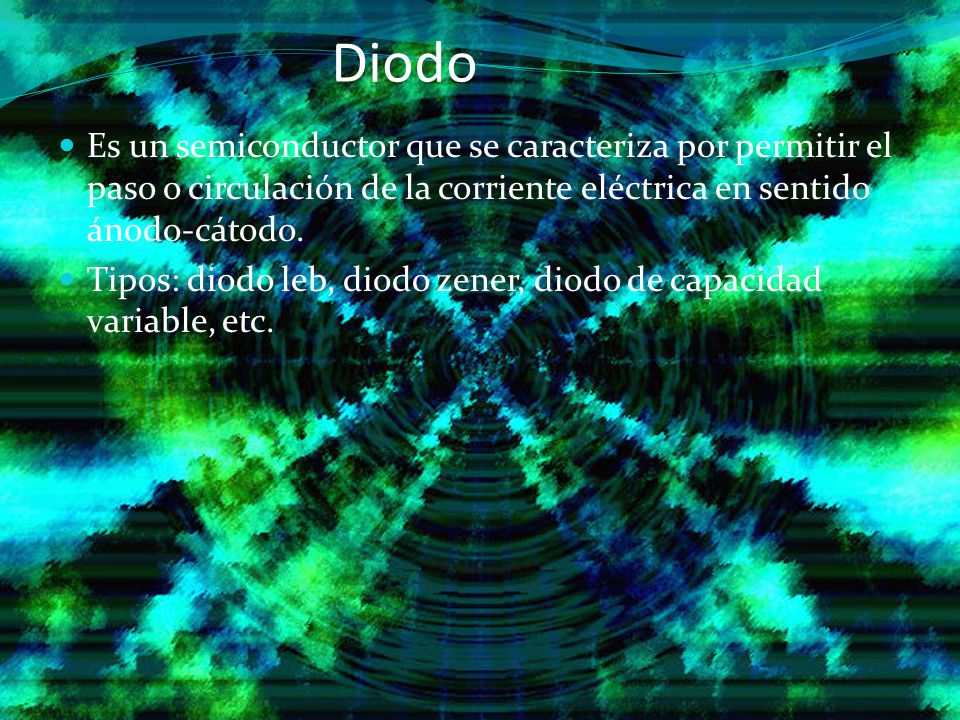

6 Diodo Es un semiconductor que se caracteriza por permitir el paso o circulación de la corriente eléctrica en sentido ánodo-cátodo. Tipos: diodo leb, diodo zener, diodo de capacidad variable, etc.

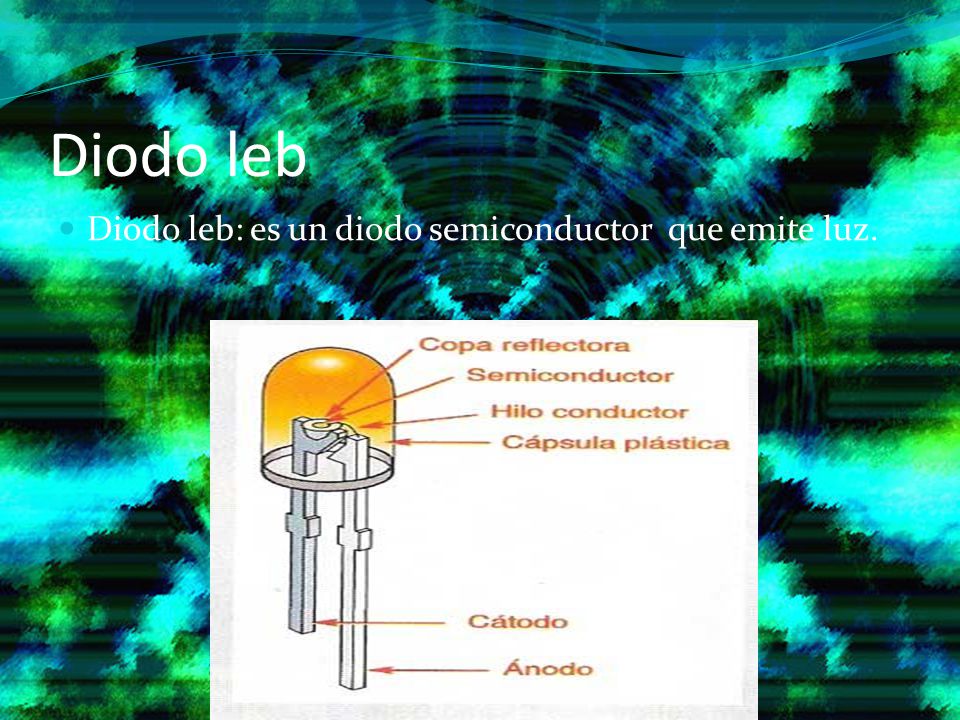

7 Diodo leb Diodo leb: es un diodo semiconductor que emite luz.

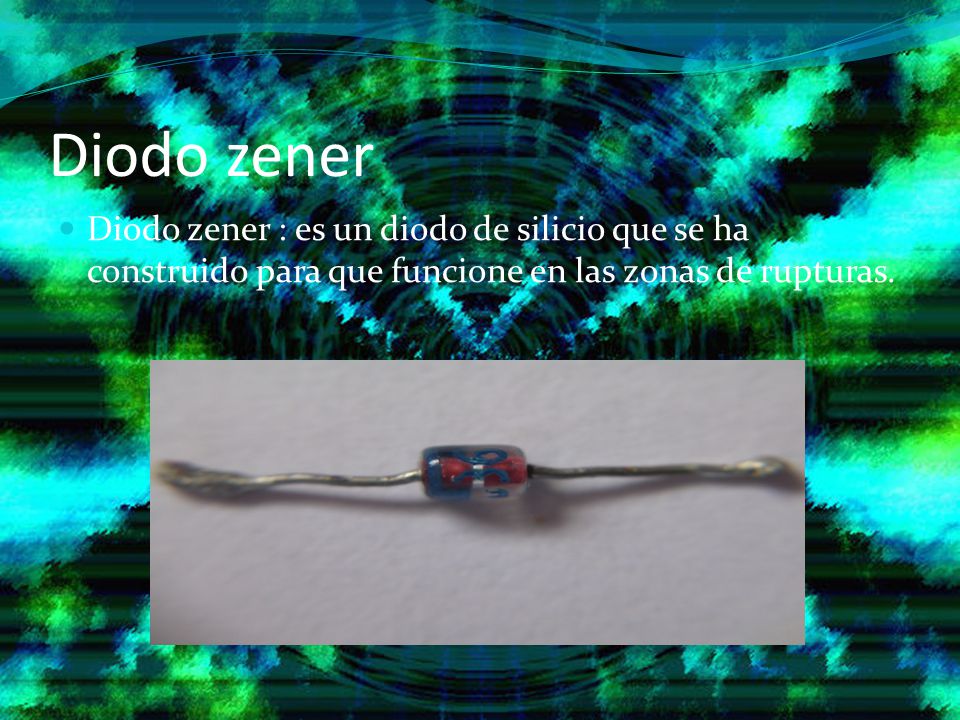

8 Diodo zener Diodo zener : es un diodo de silicio que se ha construido para que funcione en las zonas de rupturas.

9 Relé Es un automatismo que tiene dos circuitos diferenciados : un circuito electromagnético y un circuito eléctrico o circuito de contactos. Tipos: relés de estado sólido, relés de corriente alterna, relés de láminas.

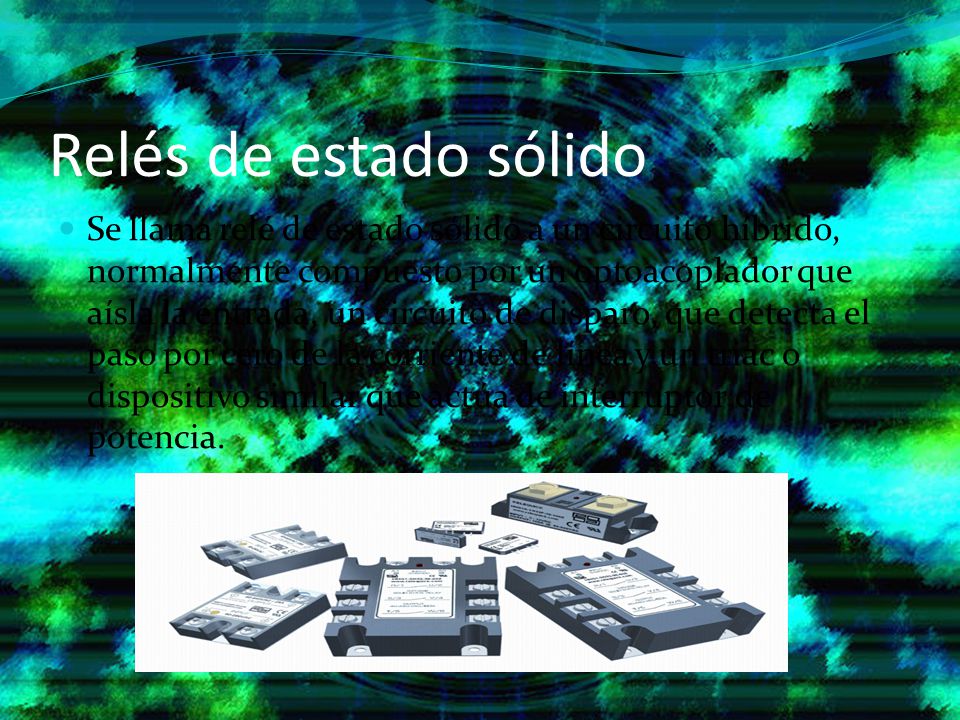

10 Relés de estado sólido Se llama relé de estado sólido a un circuito híbrido, normalmente compuesto por un optoacoplador que aísla la entrada, un circuito de disparo, que detecta el paso por cero de la corriente de línea y un triac o dispositivo similar que actúa de interruptor de potencia.

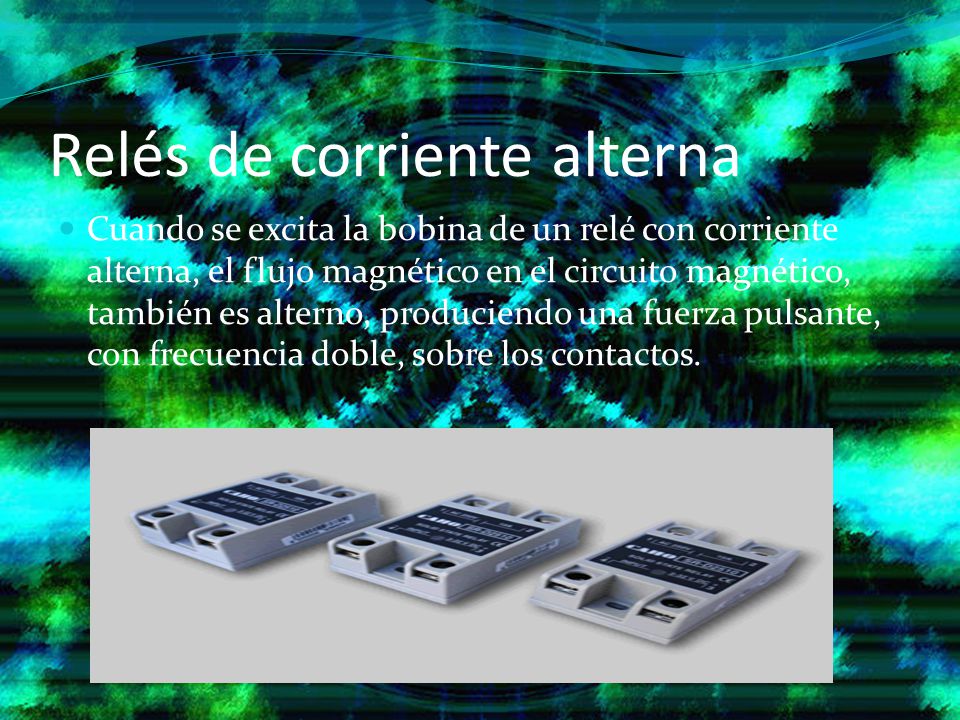

11 Relés de corriente alterna
Cuando se excita la bobina de un relé con corriente alterna, el flujo magnético en el circuito magnético, también es alterno, produciendo una fuerza pulsante, con frecuencia doble, sobre los contactos.

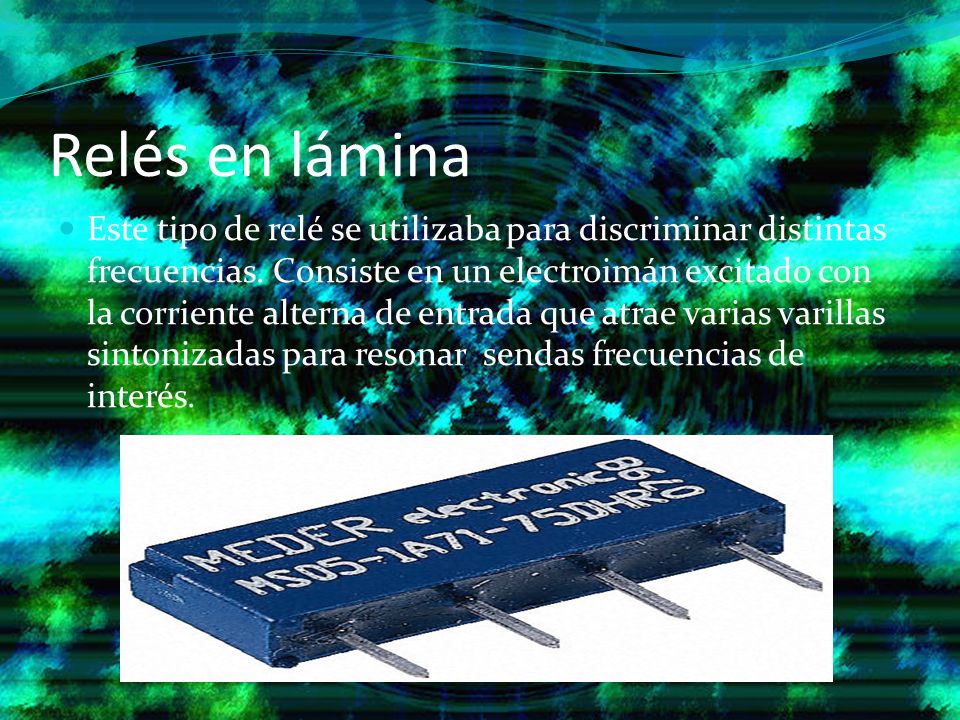

12 Relés en lámina Este tipo de relé se utilizaba para discriminar distintas frecuencias. Consiste en un electroimán excitado con la corriente alterna de entrada que atrae varias varillas sintonizadas para resonar sendas frecuencias de interés.
