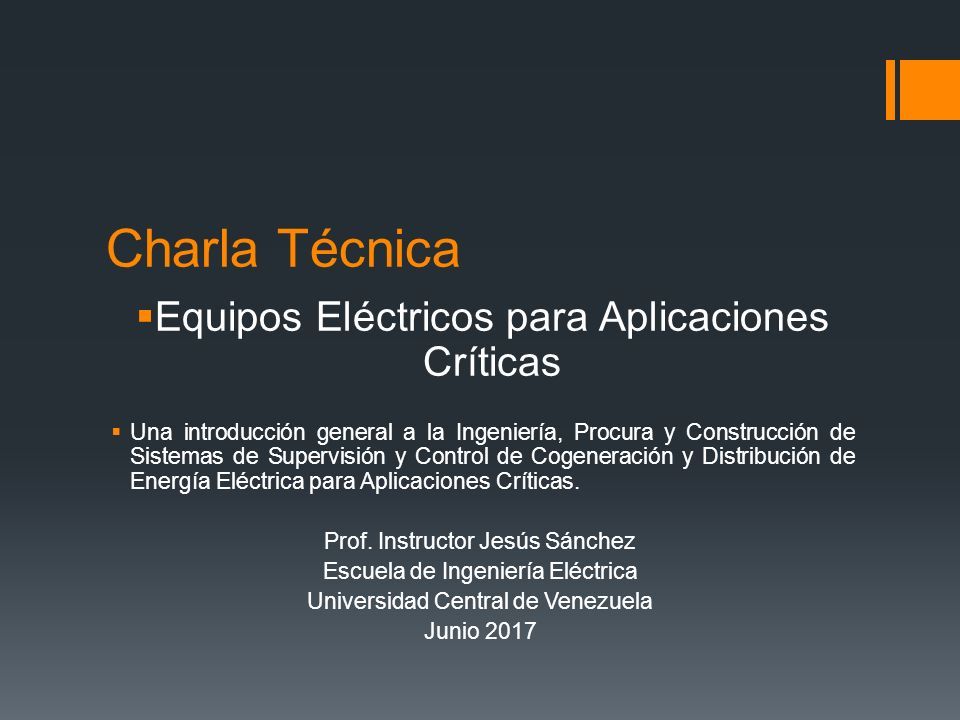

1 Charla Técnica  Equipos Eléctricos para Aplicaciones Críticas  Una introducción general a la Ingeniería, Procura y Construcción de Sistemas de Supervisión y Control de Cogeneración y Distribución de Energía Eléctrica para Aplicaciones Críticas. Prof. Instructor Jesús Sánchez Escuela de Ingeniería Eléctrica Universidad Central de Venezuela Junio 2017

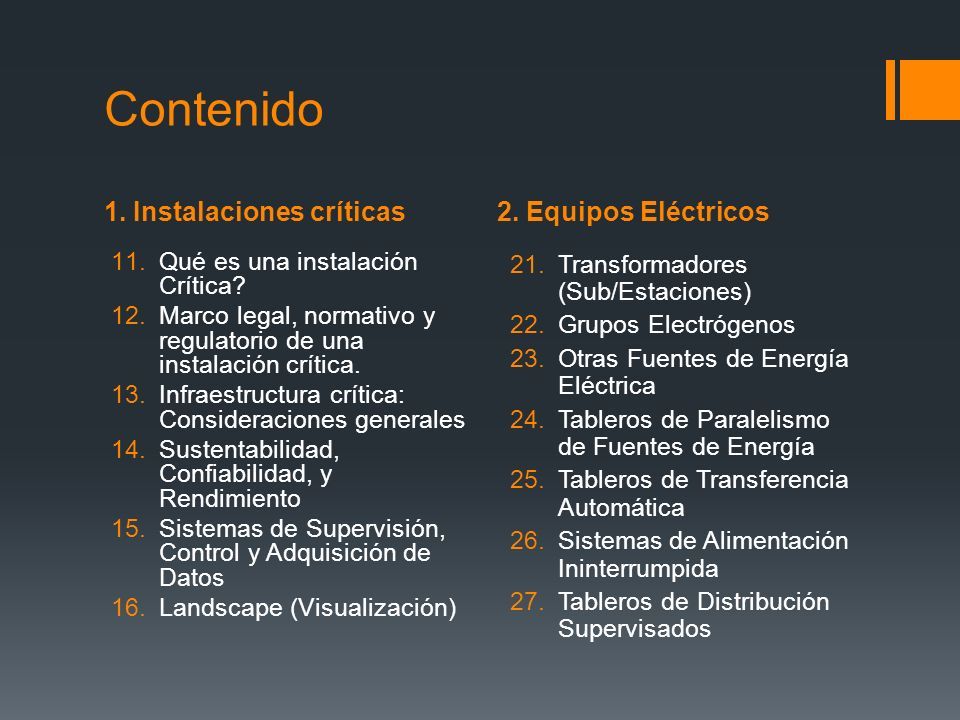

2 1. Instalaciones críticas2. Equipos Eléctricos Contenido 11.Qué es una instalación Crítica? 12.Marco legal, normativo y regulatorio de una instalación crítica. 13.Infraestructura crítica: Consideraciones generales 14.Sustentabilidad, Confiabilidad, y Rendimiento 15.Sistemas de Supervisión, Control y Adquisición de Datos 16.Landscape (Visualización) 21.Transformadores (Sub/Estaciones) 22.Grupos Electrógenos 23.Otras Fuentes de Energía Eléctrica 24.Tableros de Paralelismo de Fuentes de Energía 25.Tableros de Transferencia Automática 26.Sistemas de Alimentación Ininterrumpida 27.Tableros de Distribución Supervisados

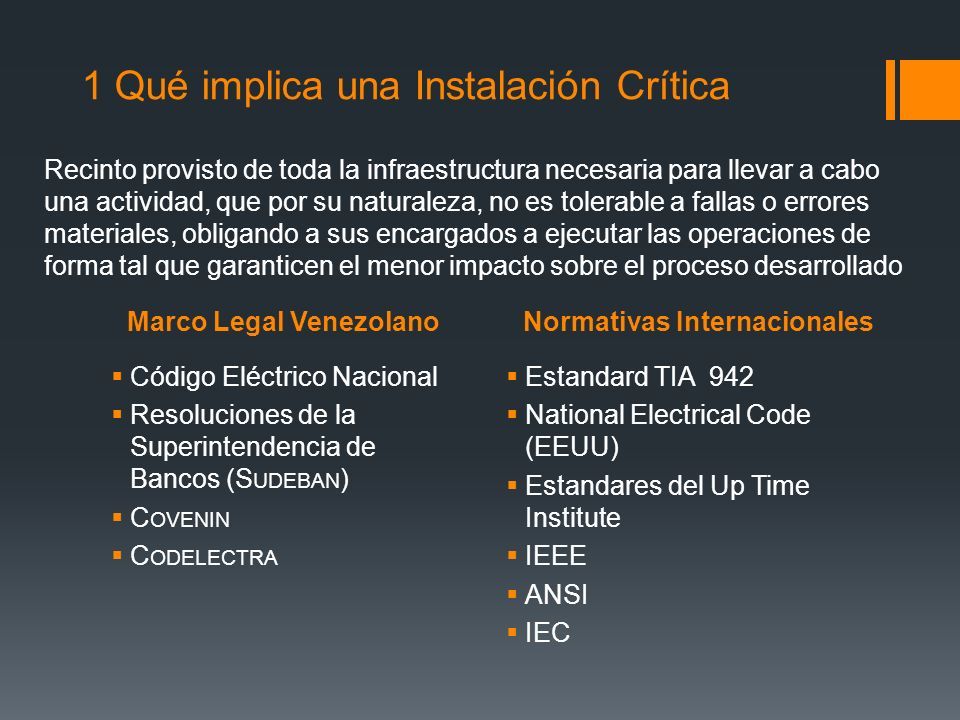

3 Marco Legal VenezolanoNormativas Internacionales 1 Qué implica una Instalación Crítica  Código Eléctrico Nacional  Resoluciones de la Superintendencia de Bancos (S UDEBAN )  C OVENIN  C ODELECTRA  Estandard TIA 942  National Electrical Code (EEUU)  Estandares del Up Time Institute  IEEE  ANSI  IEC Recinto provisto de toda la infraestructura necesaria para llevar a cabo una actividad, que por su naturaleza, no es tolerable a fallas o errores materiales, obligando a sus encargados a ejecutar las operaciones de forma tal que garanticen el menor impacto sobre el proceso desarrollado

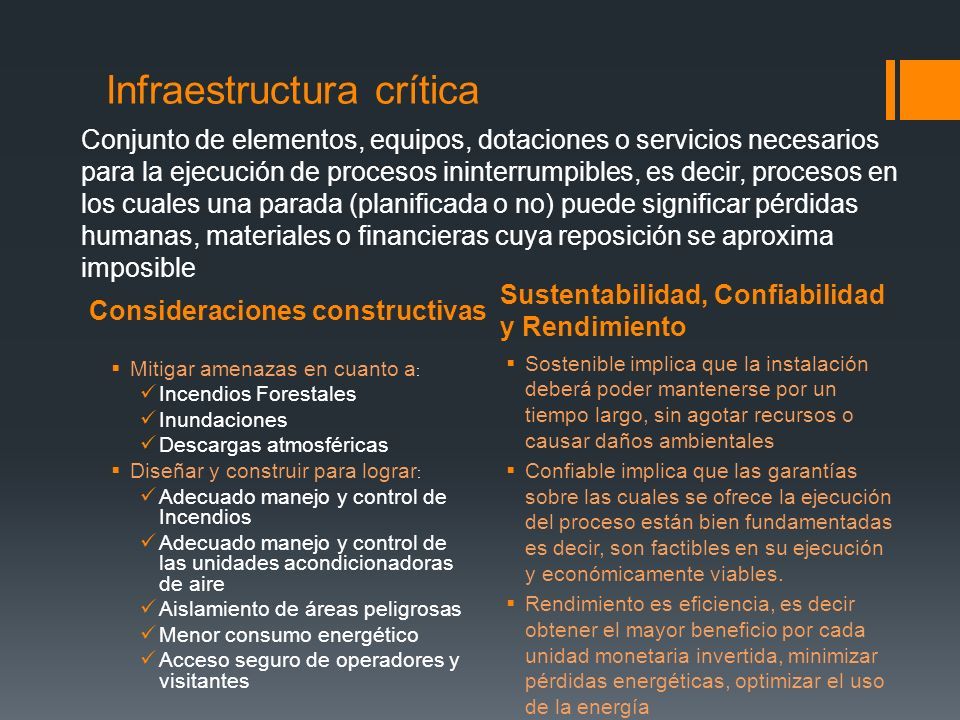

4 Consideraciones constructivas Sustentabilidad, Confiabilidad y Rendimiento Infraestructura crítica  Mitigar amenazas en cuanto a : Incendios Forestales Inundaciones Descargas atmosféricas  Diseñar y construir para lograr : Adecuado manejo y control de Incendios Adecuado manejo y control de las unidades acondicionadoras de aire Aislamiento de áreas peligrosas Menor consumo energético Acceso seguro de operadores y visitantes  Sostenible implica que la instalación deberá poder mantenerse por un tiempo largo, sin agotar recursos o causar daños ambientales  Confiable implica que las garantías sobre las cuales se ofrece la ejecución del proceso están bien fundamentadas es decir, son factibles en su ejecución y económicamente viables.  Rendimiento es eficiencia, es decir obtener el mayor beneficio por cada unidad monetaria invertida, minimizar pérdidas energéticas, optimizar el uso de la energía Conjunto de elementos, equipos, dotaciones o servicios necesarios para la ejecución de procesos ininterrumpibles, es decir, procesos en los cuales una parada (planificada o no) puede significar pérdidas humanas, materiales o financieras cuya reposición se aproxima imposible

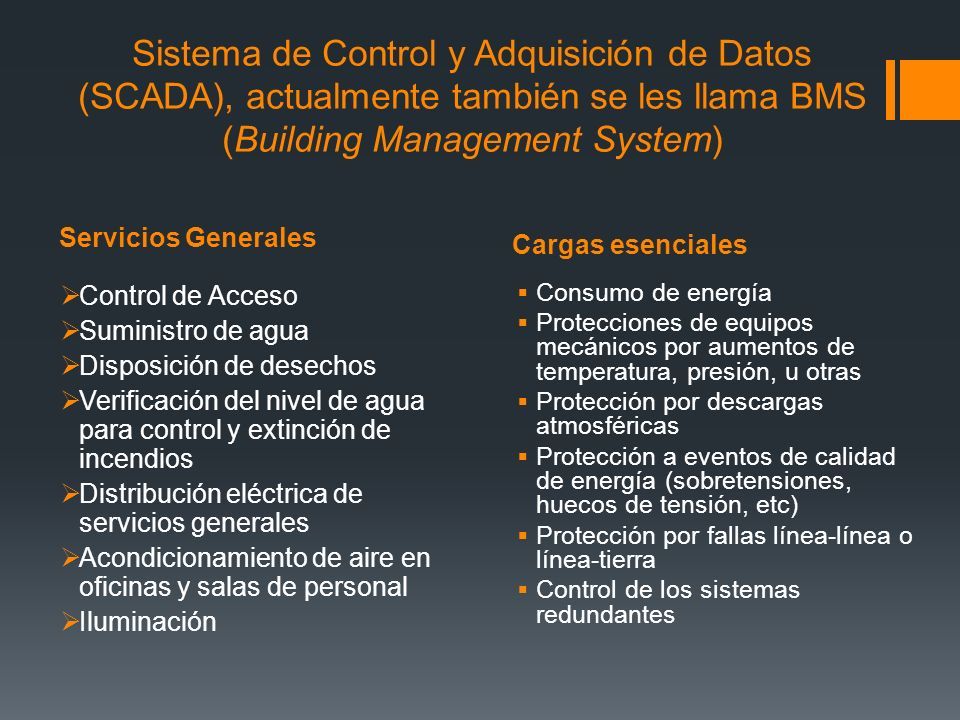

5 Servicios Generales Cargas esenciales Sistema de Control y Adquisición de Datos (SCADA), actualmente también se les llama BMS (Building Management System)  Control de Acceso  Suministro de agua  Disposición de desechos  Verificación del nivel de agua para control y extinción de incendios  Distribución eléctrica de servicios generales  Acondicionamiento de aire en oficinas y salas de personal  Iluminación  Consumo de energía  Protecciones de equipos mecánicos por aumentos de temperatura, presión, u otras  Protección por descargas atmosféricas  Protección a eventos de calidad de energía (sobretensiones, huecos de tensión, etc)  Protección por fallas línea-línea o línea-tierra  Control de los sistemas redundantes

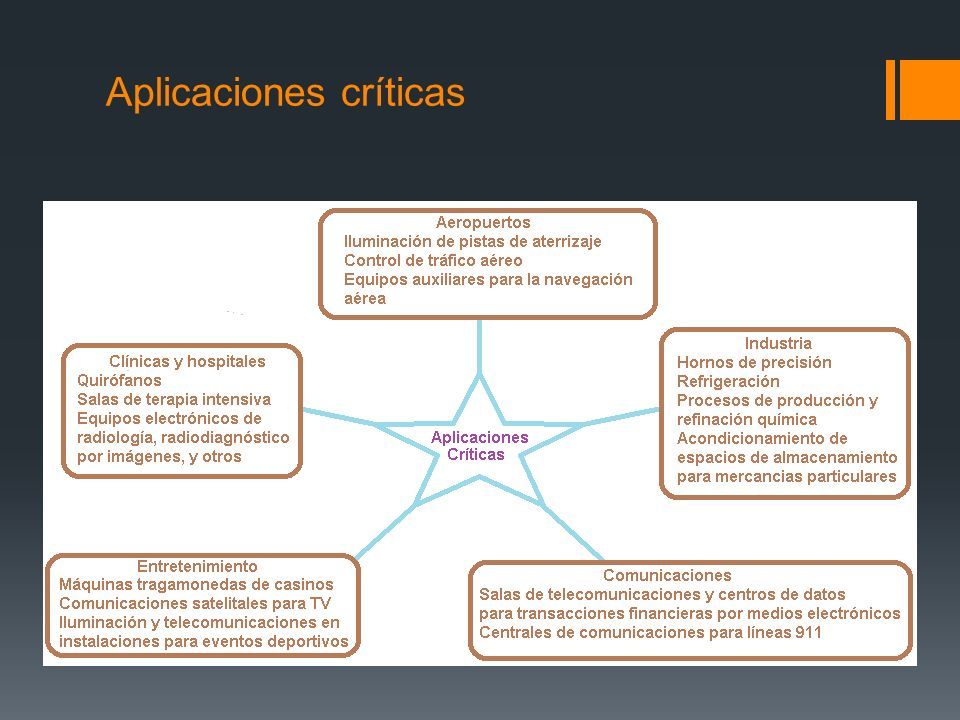

6 Aplicaciones críticas

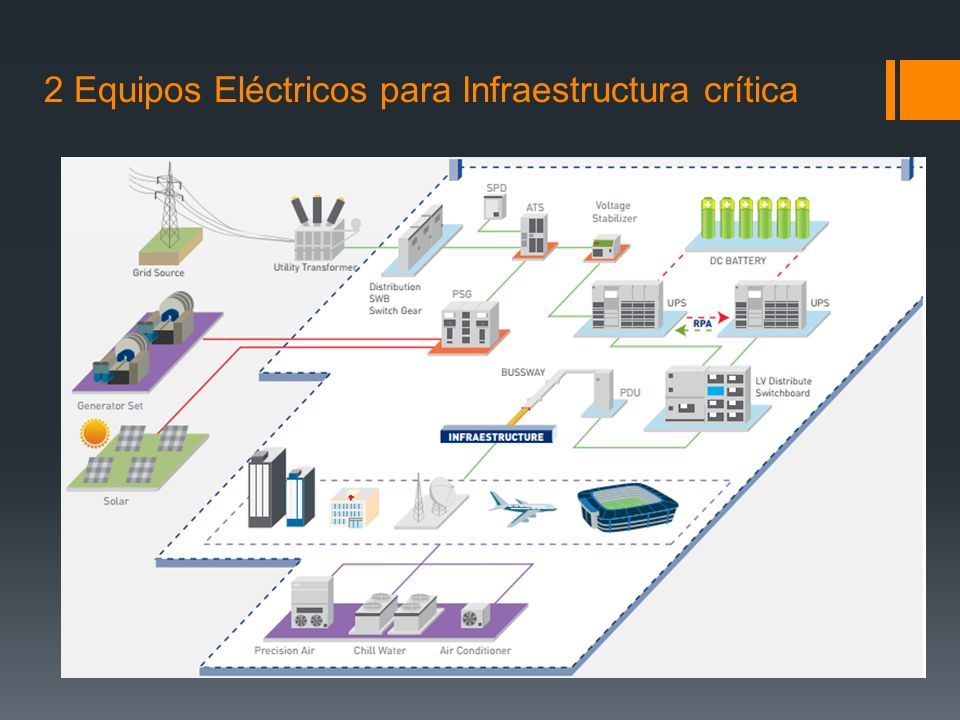

7 2 Equipos Eléctricos para Infraestructura crítica

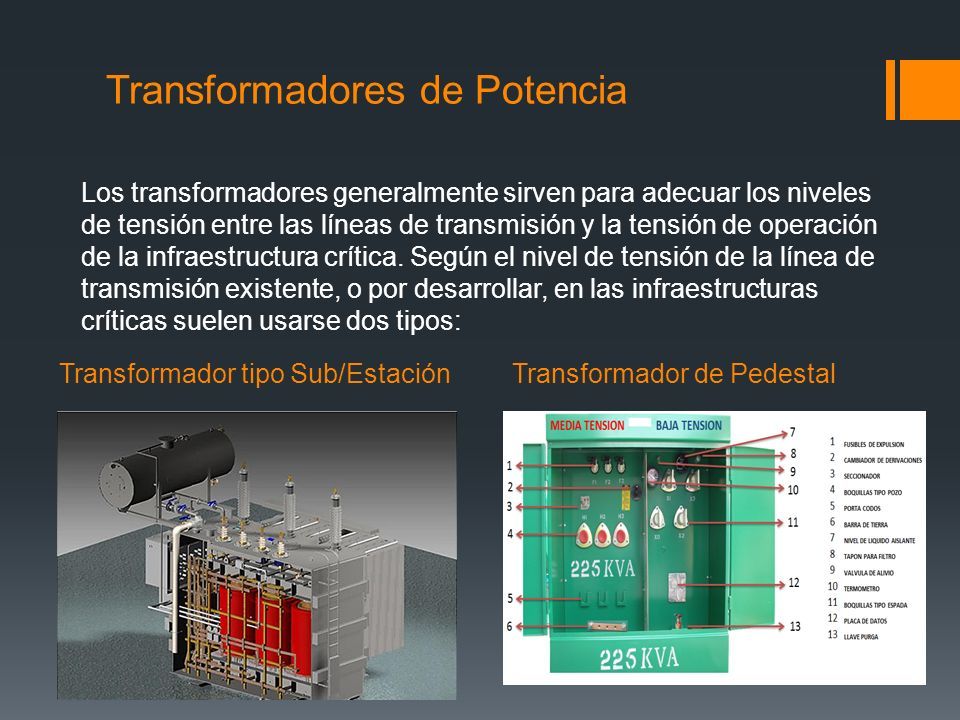

8 Transformadores de Potencia Los transformadores generalmente sirven para adecuar los niveles de tensión entre las líneas de transmisión y la tensión de operación de la infraestructura crítica. Según el nivel de tensión de la línea de transmisión existente, o por desarrollar, en las infraestructuras críticas suelen usarse dos tipos: Transformador tipo Sub/EstaciónTransformador de Pedestal

9 Grupo electrógenoEquipo insonorizado Grupos Electrógenos Los grupos electrógenos son equipos que permiten entregar energía eléctrica a partir de motores de combustión interna, generalmente de diésel o gas. Se construyen y configuran para operar de forma continua, o en modo emergencia

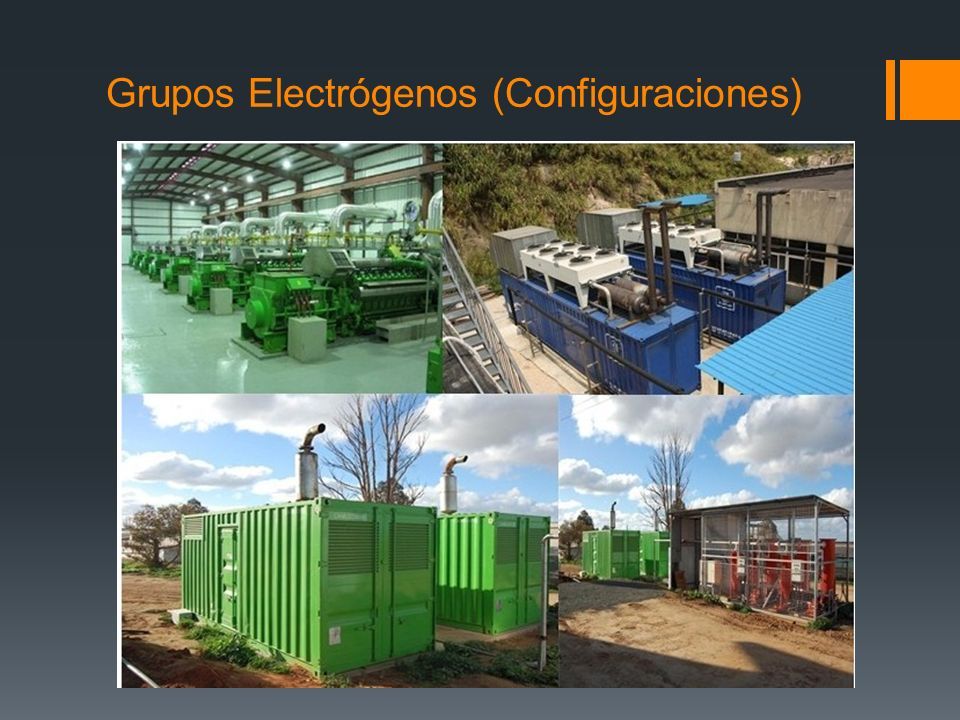

10 Grupos Electrógenos (Configuraciones)

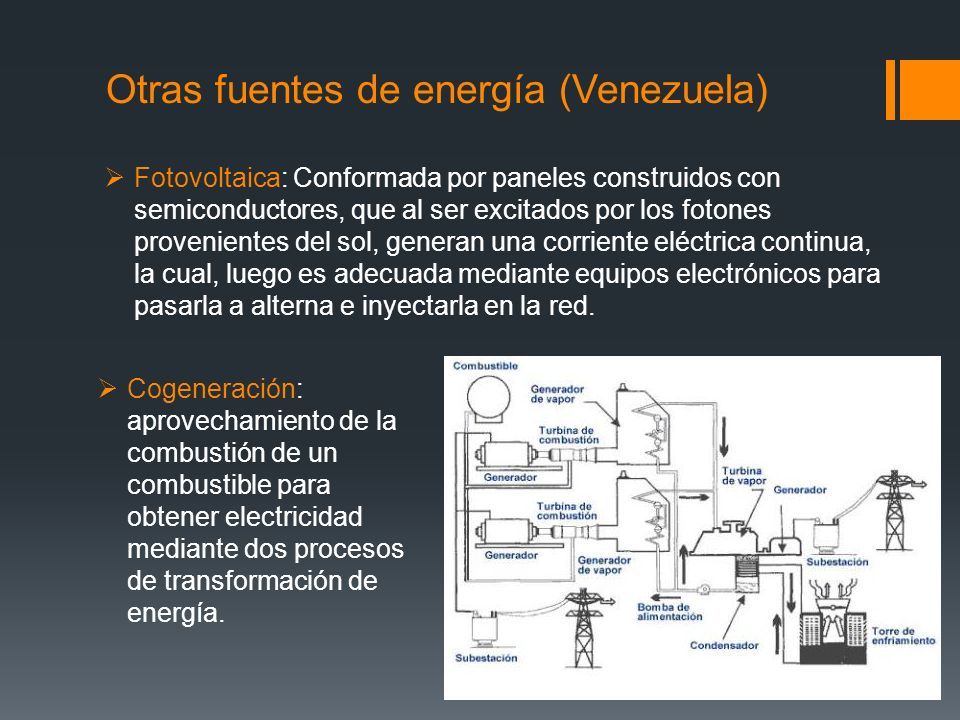

11 Otras fuentes de energía (Venezuela)  Fotovoltaica: Conformada por paneles construidos con semiconductores, que al ser excitados por los fotones provenientes del sol, generan una corriente eléctrica continua, la cual, luego es adecuada mediante equipos electrónicos para pasarla a alterna e inyectarla en la red.  Cogeneración: aprovechamiento de la combustión de un combustible para obtener electricidad mediante dos procesos de transformación de energía.

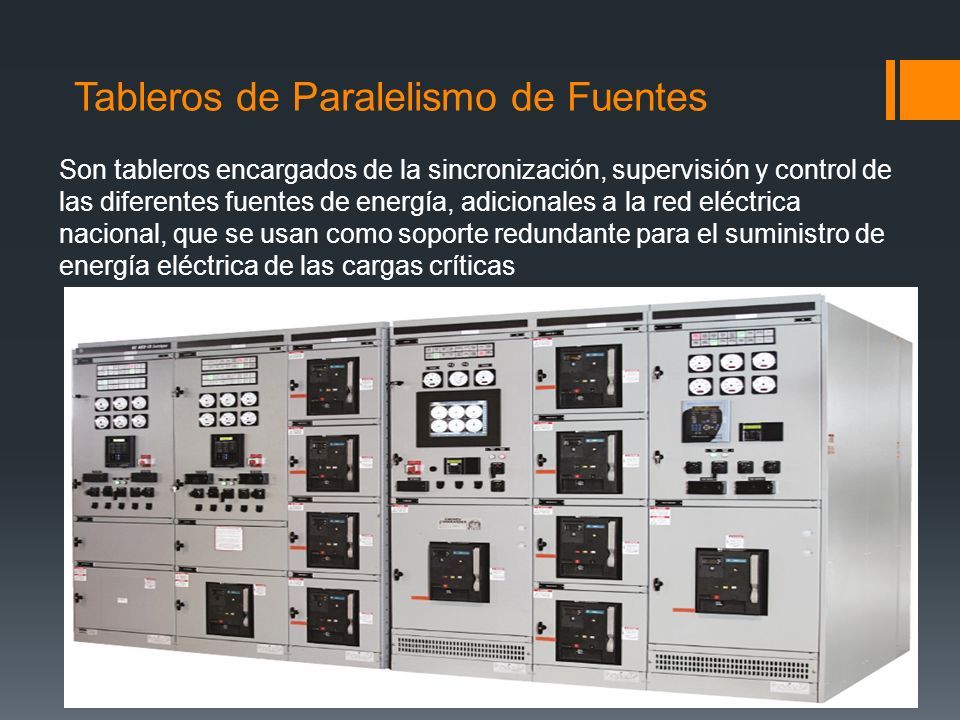

12 Tableros de Paralelismo de Fuentes Son tableros encargados de la sincronización, supervisión y control de las diferentes fuentes de energía, adicionales a la red eléctrica nacional, que se usan como soporte redundante para el suministro de energía eléctrica de las cargas críticas

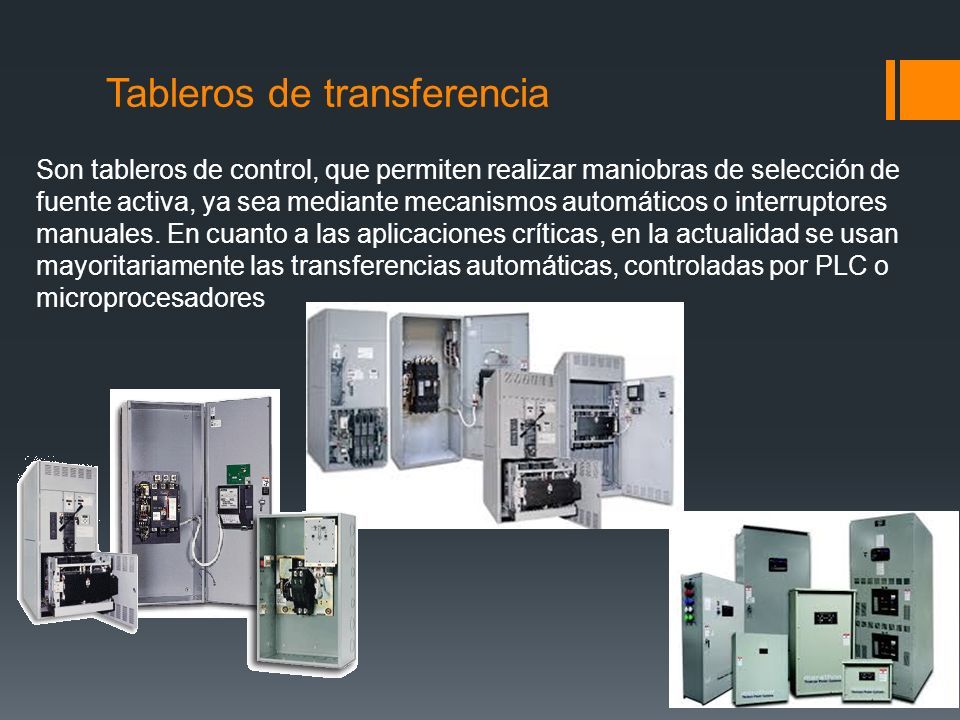

13 Tableros de transferencia Son tableros de control, que permiten realizar maniobras de selección de fuente activa, ya sea mediante mecanismos automáticos o interruptores manuales. En cuanto a las aplicaciones críticas, en la actualidad se usan mayoritariamente las transferencias automáticas, controladas por PLC o microprocesadores

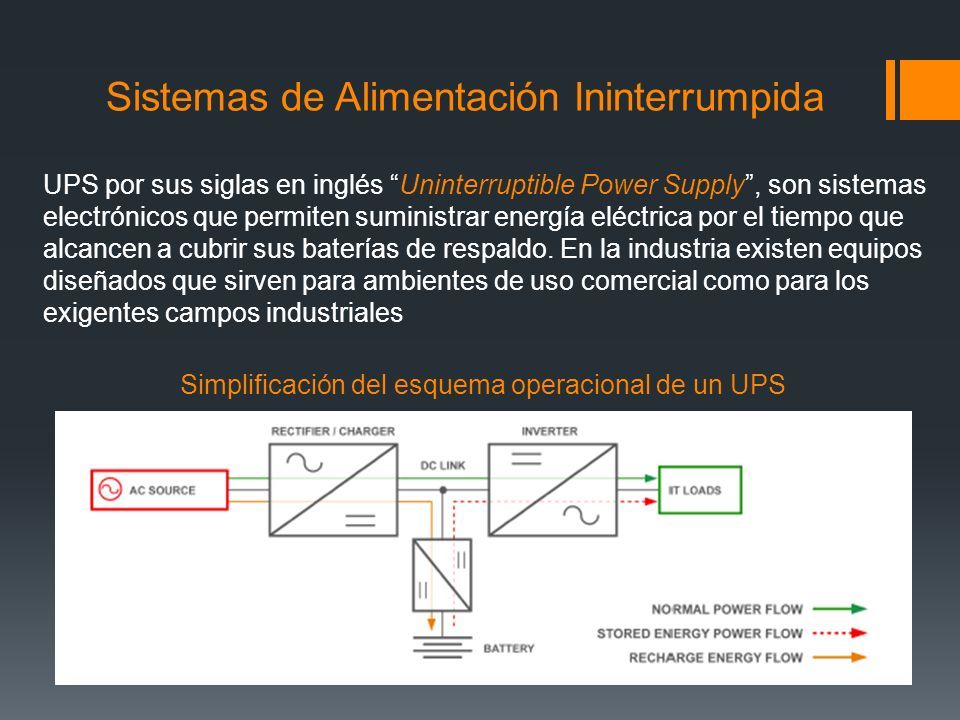

14 Sistemas de Alimentación Ininterrumpida UPS por sus siglas en inglés “Uninterruptible Power Supply”, son sistemas electrónicos que permiten suministrar energía eléctrica por el tiempo que alcancen a cubrir sus baterías de respaldo. En la industria existen equipos diseñados que sirven para ambientes de uso comercial como para los exigentes campos industriales Simplificación del esquema operacional de un UPS

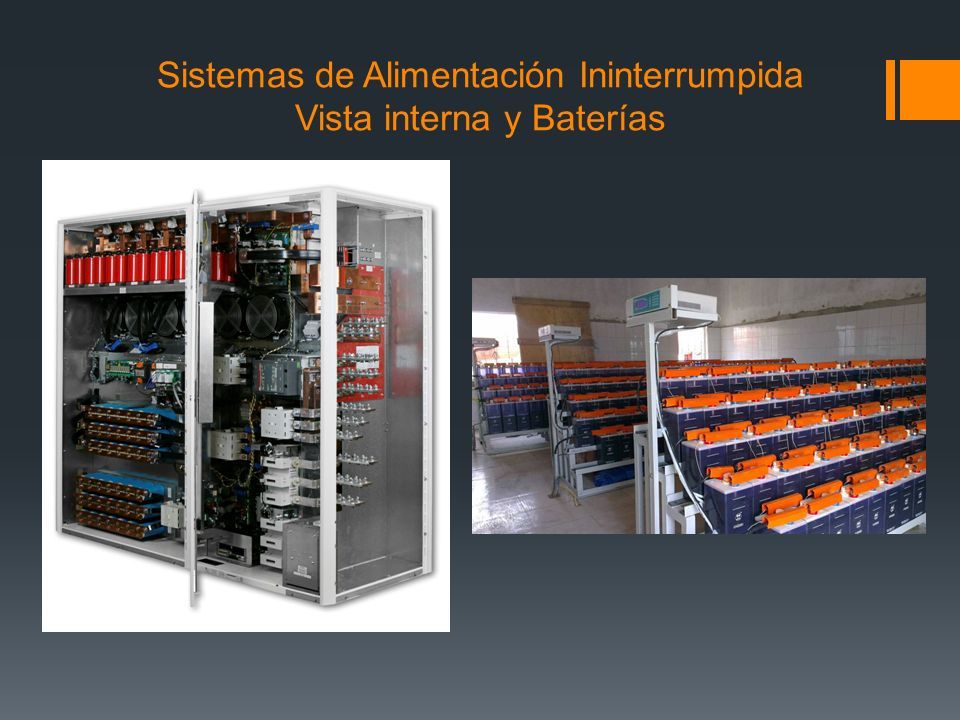

15 Sistemas de Alimentación Ininterrumpida Vista interna y Baterías

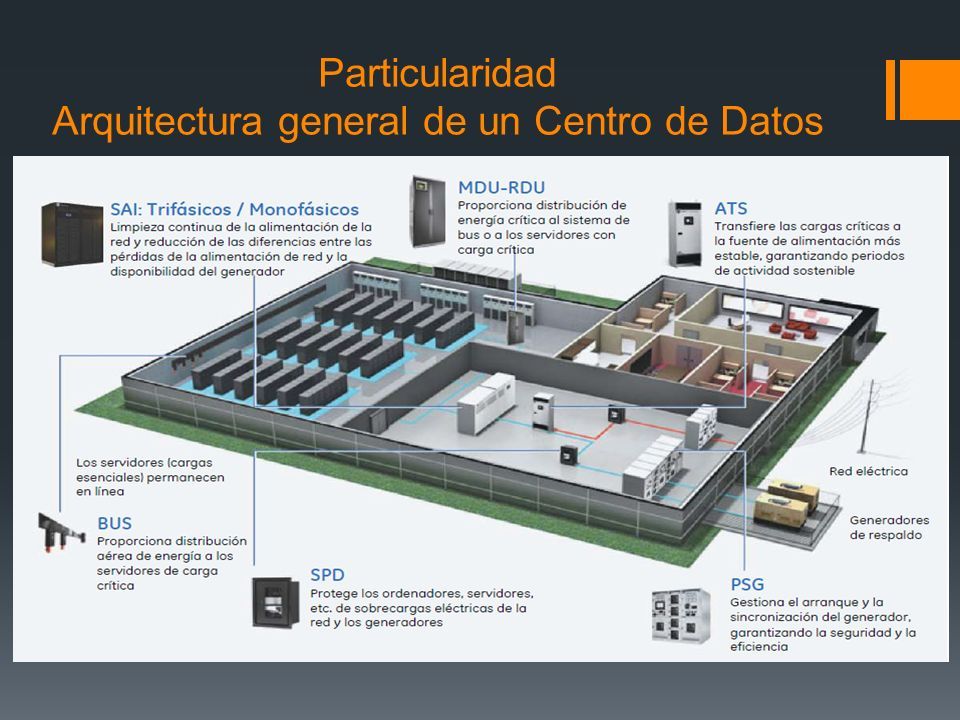

16 Particularidad Arquitectura general de un Centro de Datos

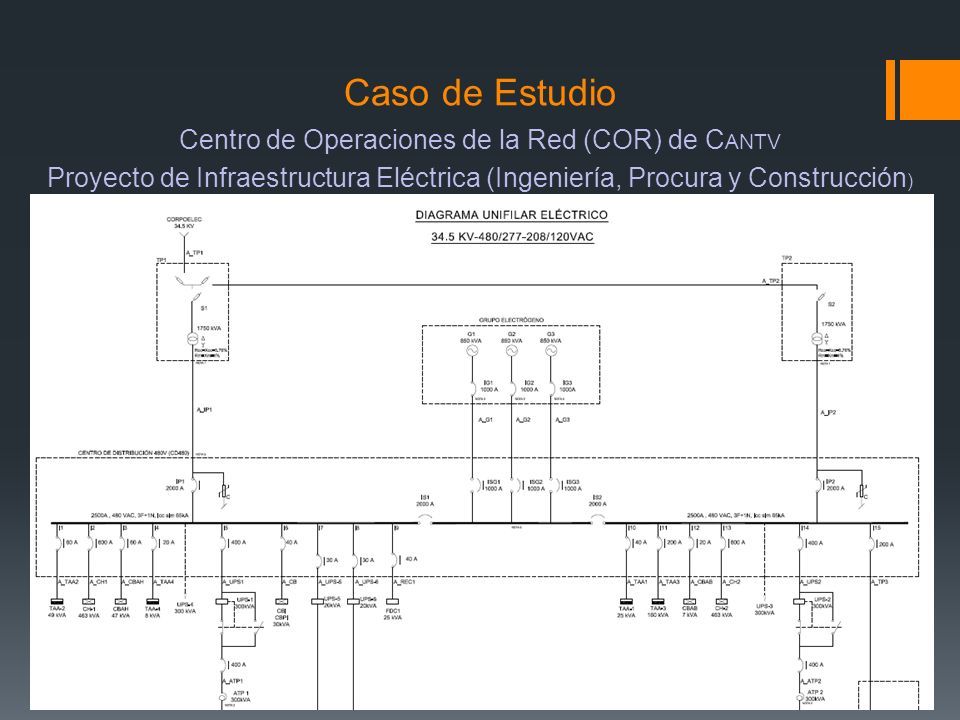

17 Caso de Estudio Centro de Operaciones de la Red (COR) de C ANTV Proyecto de Infraestructura Eléctrica (Ingeniería, Procura y Construcción )

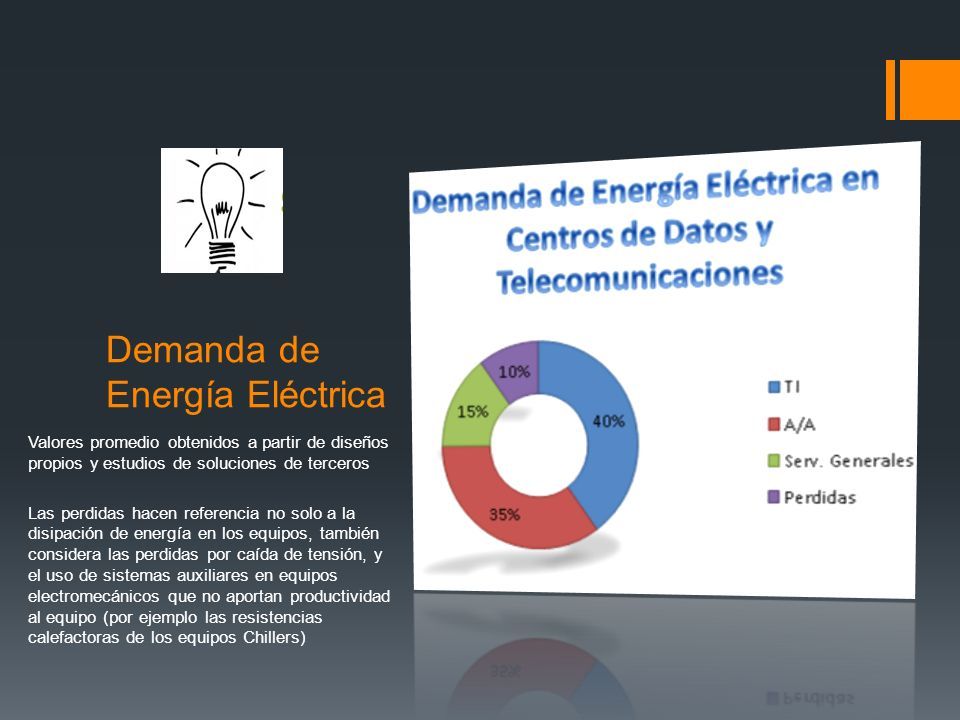

18 Demanda de Energía Eléctrica Valores promedio obtenidos a partir de diseños propios y estudios de soluciones de terceros Las perdidas hacen referencia no solo a la disipación de energía en los equipos, también considera las perdidas por caída de tensión, y el uso de sistemas auxiliares en equipos electromecánicos que no aportan productividad al equipo (por ejemplo las resistencias calefactoras de los equipos Chillers)

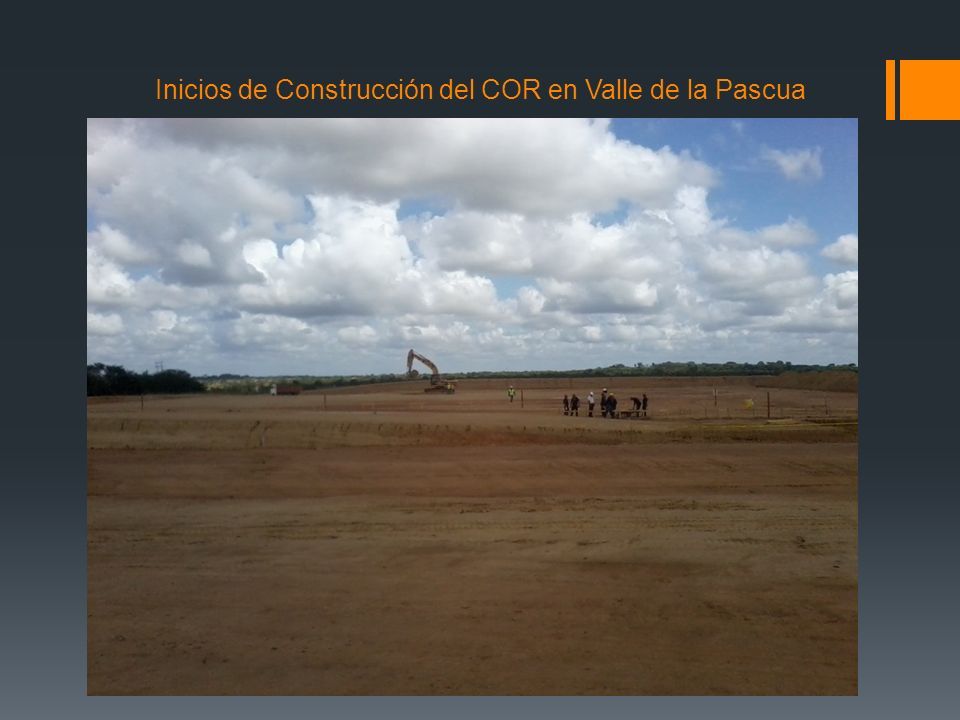

19 Inicios de Construcción del COR en Valle de la Pascua

20

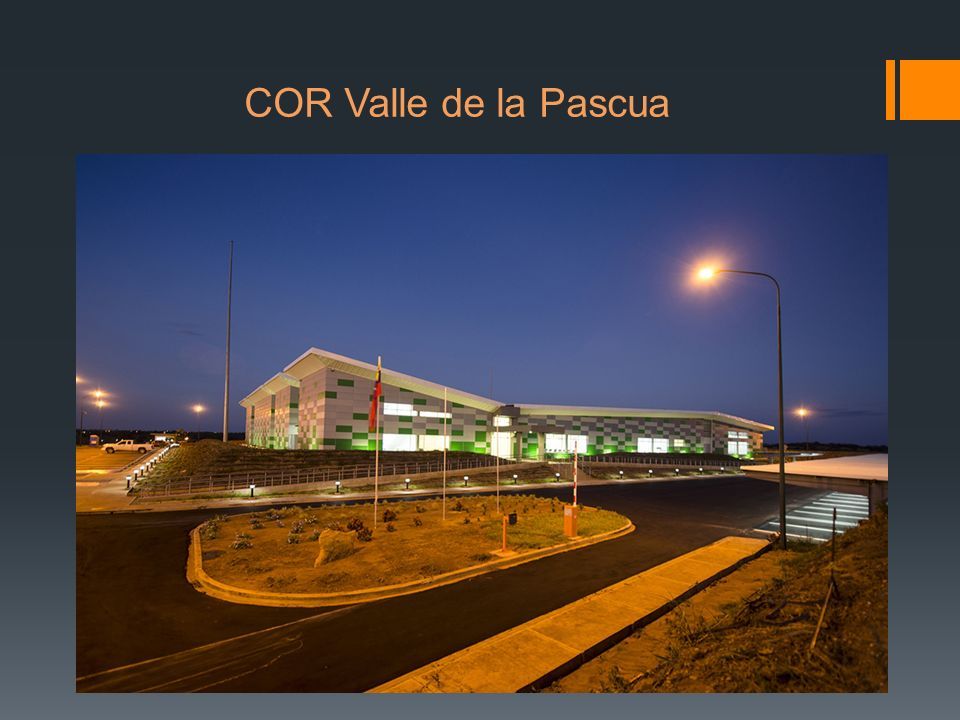

21 COR Valle de la Pascua

22
