Interruptor de potencia

Presentación del tema: "Interruptor de potencia"— Transcripción de la presentación:

1 Interruptor de potencia

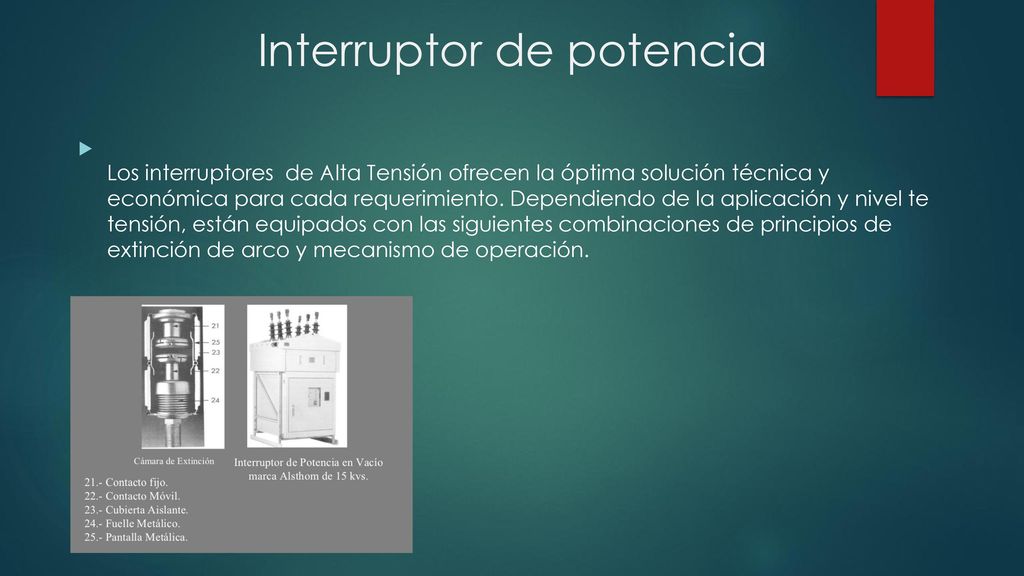

Los interruptores de Alta Tensión ofrecen la óptima solución técnica y económica para cada requerimiento. Dependiendo de la aplicación y nivel te tensión, están equipados con las siguientes combinaciones de principios de extinción de arco y mecanismo de operación.

2

3

4 Los interruptores de potencia son el corazón de cualquier instalación eléctrica. Sin embargo, tanto como son extremadamente seguros y confiables también deben ser capaces de asegurar economía y larga vida en servicio. Consecuentemente, las demandas que tienen los interruptores son muy rigurosas:

5

6 Rigidez dieléctrica Cierres y aperturas confiables del circuito conductor Capacidad constante de extinción del arco en  cortocircuito, durante toda la vida de servicio Mecanismos de operación libres de mantenimiento.

7 CLASIFICACION DE LOS DISPOSITIVOS DE CORTE SEGUN SU FUNCION
Cuchillas Seccionadoras Dispositivos utilizados para abrir o cerrar un circuito cuando no está conduciendo corriente, y destinados específicamente para aislar, de la red con potencial, una máquina, un conjunto de equipos o una sección de una línea, para los fines de mantenimiento o reparación. Interruptores – seccionadores Interruptores que en posición de apertura, responden además a las condiciones impuestas a los seccionadores . Interruptores de potencia Dispositivos destinados a abrir o cerrar circuitos en condiciones normales de carga, o en condiciones anormales que se presentan en el caso de fallas o conexión y desconexión de algunos elementos de la red. Pueden ser accionados local o a control remoto.

8 Tareas fundamentales del interruptor.
Se requiere que cualquier interruptor, sin tomar en cuenta su aplicación particular, efectúecuatro operaciones fundamentales:  Circuito principal.  Aislamiento.  Gabinete de mando y de control.  Mecanismo de accionamiento

9

10

11

12

13 Tipos de Interruptores:

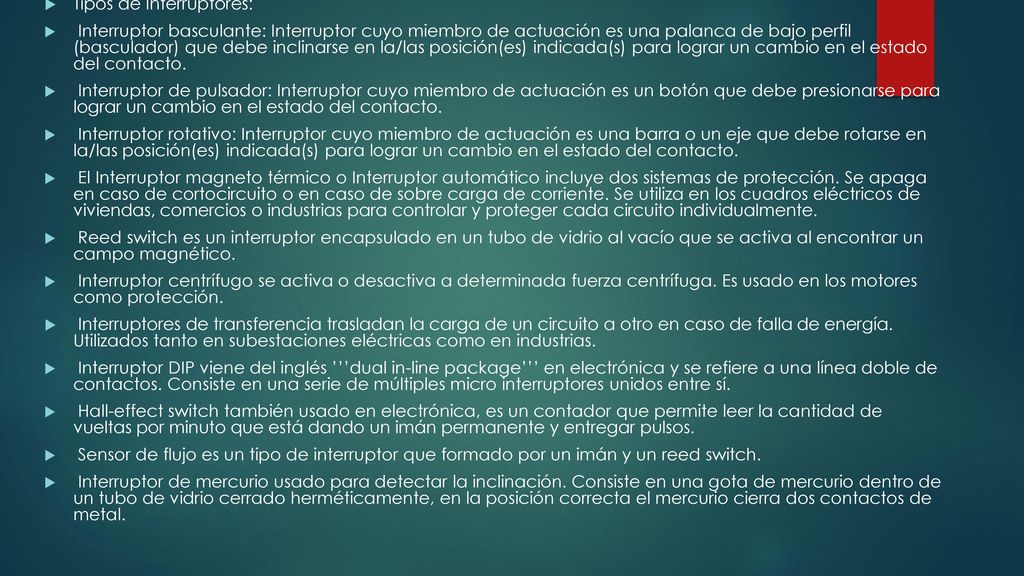

Interruptor basculante: Interruptor cuyo miembro de actuación es una palanca de bajo perfil (basculador) que debe inclinarse en la/las posición(es) indicada(s) para lograr un cambio en el estado del contacto. Interruptor de pulsador: Interruptor cuyo miembro de actuación es un botón que debe presionarse para lograr un cambio en el estado del contacto. Interruptor rotativo: Interruptor cuyo miembro de actuación es una barra o un eje que debe rotarse en la/las posición(es) indicada(s) para lograr un cambio en el estado del contacto. El Interruptor magneto térmico o Interruptor automático incluye dos sistemas de protección. Se apaga en caso de cortocircuito o en caso de sobre carga de corriente. Se utiliza en los cuadros eléctricos de viviendas, comercios o industrias para controlar y proteger cada circuito individualmente. Reed switch es un interruptor encapsulado en un tubo de vidrio al vacío que se activa al encontrar un campo magnético. Interruptor centrífugo se activa o desactiva a determinada fuerza centrífuga. Es usado en los motores como protección. Interruptores de transferencia trasladan la carga de un circuito a otro en caso de falla de energía. Utilizados tanto en subestaciones eléctricas como en industrias. Interruptor DIP viene del inglés ’’’dual in-line package’’’ en electrónica y se refiere a una línea doble de contactos. Consiste en una serie de múltiples micro interruptores unidos entre sí. Hall-effect switch también usado en electrónica, es un contador que permite leer la cantidad de vueltas por minuto que está dando un imán permanente y entregar pulsos. Sensor de flujo es un tipo de interruptor que formado por un imán y un reed switch. Interruptor de mercurio usado para detectar la inclinación. Consiste en una gota de mercurio dentro de un tubo de vidrio cerrado herméticamente, en la posición correcta el mercurio cierra dos contactos de metal.
