1 HERRAMIENTAS DE DIBUJO Y TRAYECTO

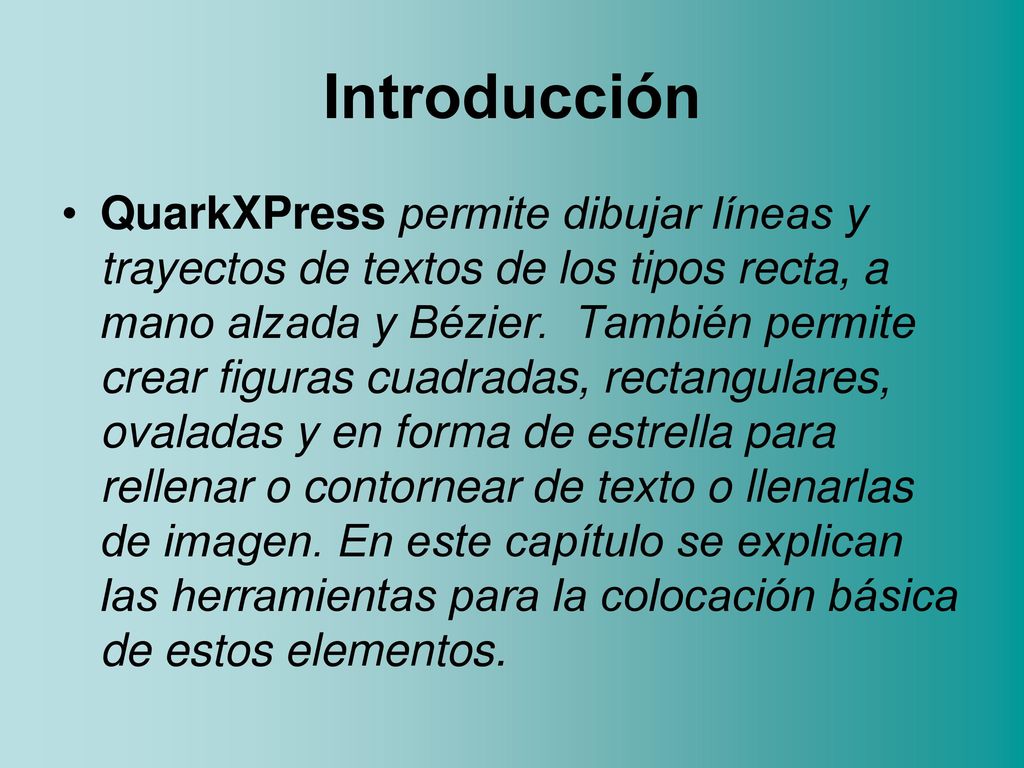

2 Introducción QuarkXPress permite dibujar líneas y trayectos de textos de los tipos recta, a mano alzada y Bézier. También permite crear figuras cuadradas, rectangulares, ovaladas y en forma de estrella para rellenar o contornear de texto o llenarlas de imagen. En este capítulo se explican las herramientas para la colocación básica de estos elementos.

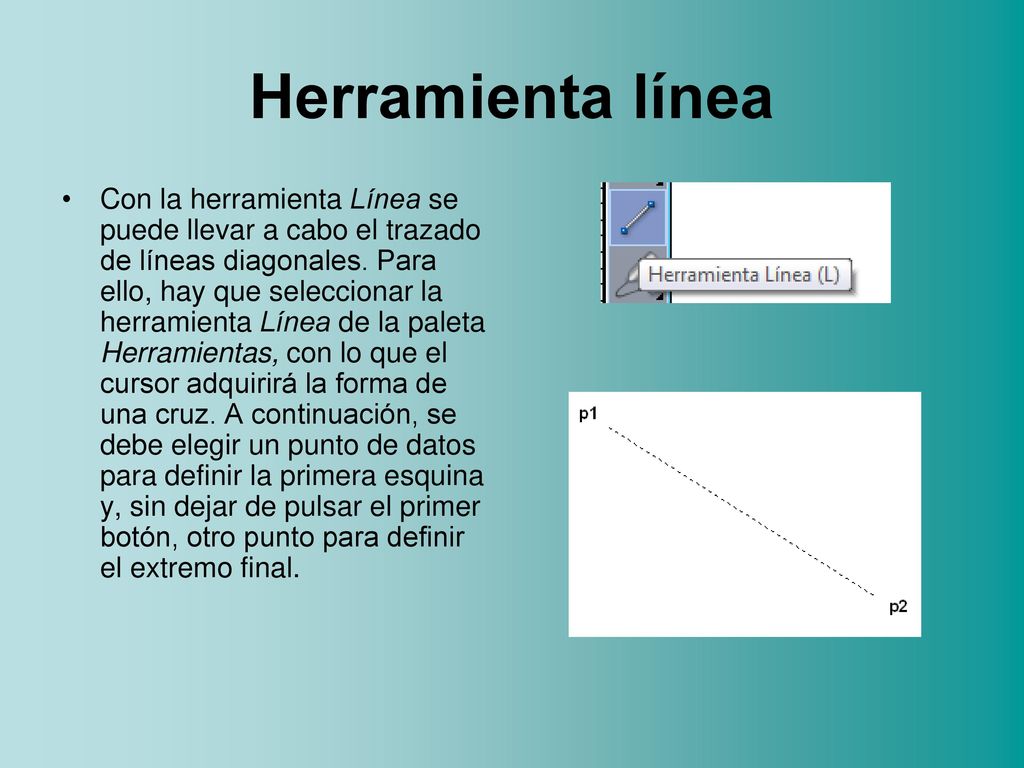

3 Herramienta línea Con la herramienta Línea se puede llevar a cabo el trazado de líneas diagonales. Para ello, hay que seleccionar la herramienta Línea de la paleta Herramientas, con lo que el cursor adquirirá la forma de una cruz. A continuación, se debe elegir un punto de datos para definir la primera esquina y, sin dejar de pulsar el primer botón, otro punto para definir el extremo final.

4 Herramienta línea a mano alzada

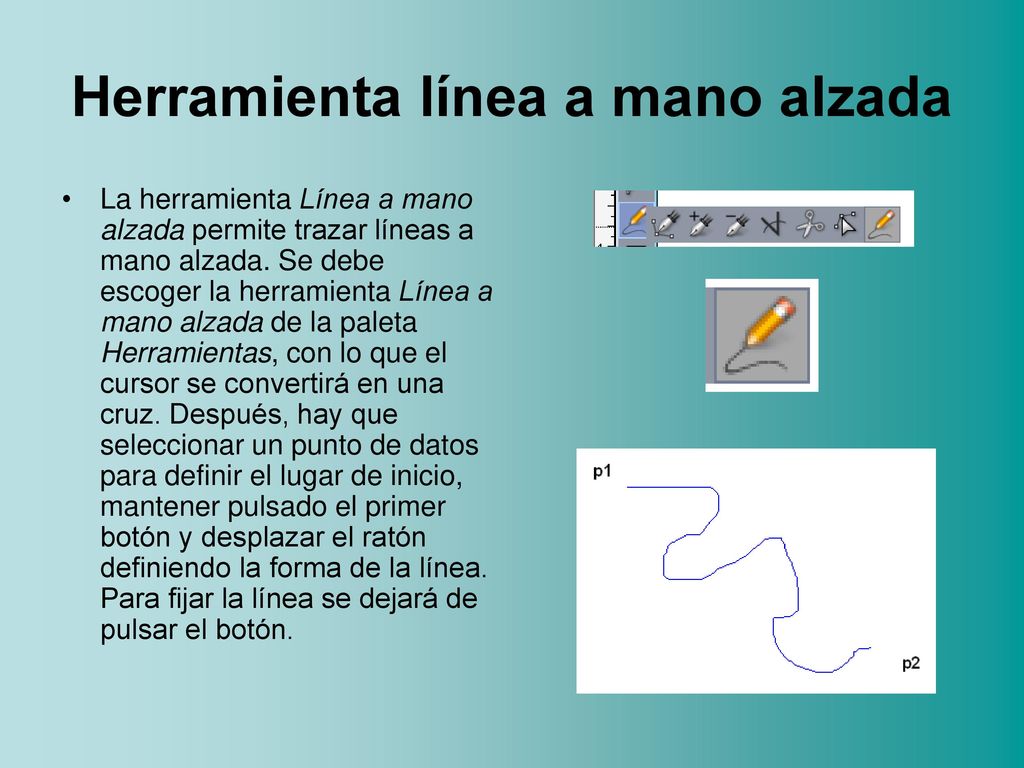

La herramienta Línea a mano alzada permite trazar líneas a mano alzada. Se debe escoger la herramienta Línea a mano alzada de la paleta Herramientas, con lo que el cursor se convertirá en una cruz. Después, hay que seleccionar un punto de datos para definir el lugar de inicio, mantener pulsado el primer botón y desplazar el ratón definiendo la forma de la línea. Para fijar la línea se dejará de pulsar el botón.

5 Herramienta línea bézier

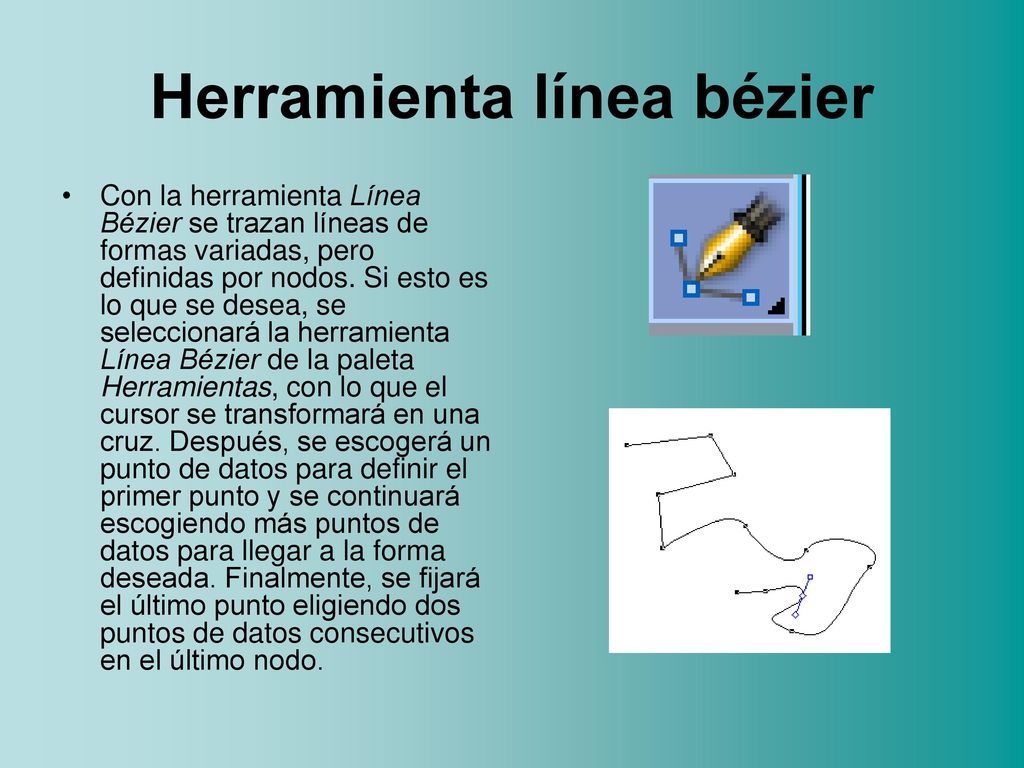

Con la herramienta Línea Bézier se trazan líneas de formas variadas, pero definidas por nodos. Si esto es lo que se desea, se seleccionará la herramienta Línea Bézier de la paleta Herramientas, con lo que el cursor se transformará en una cruz. Después, se escogerá un punto de datos para definir el primer punto y se continuará escogiendo más puntos de datos para llegar a la forma deseada. Finalmente, se fijará el último punto eligiendo dos puntos de datos consecutivos en el último nodo.

6 Textos en las distintas líneas

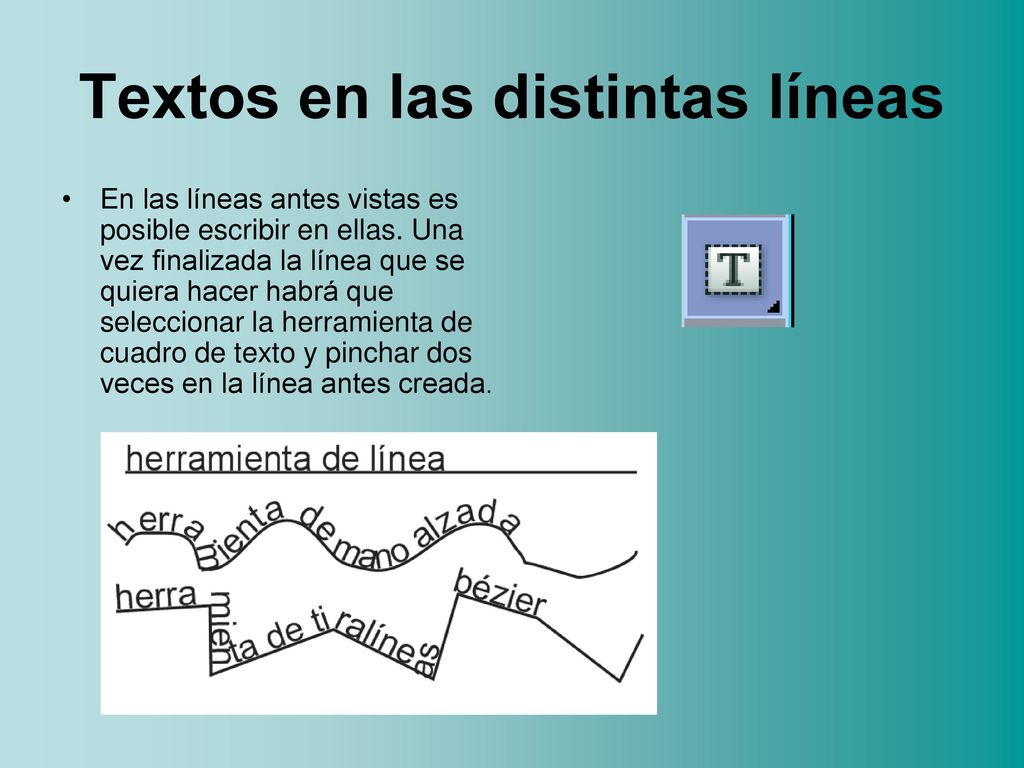

En las líneas antes vistas es posible escribir en ellas. Una vez finalizada la línea que se quiera hacer habrá que seleccionar la herramienta de cuadro de texto y pinchar dos veces en la línea antes creada.

7 Preferencias de las herramientas de dibujo y trayecto para textos

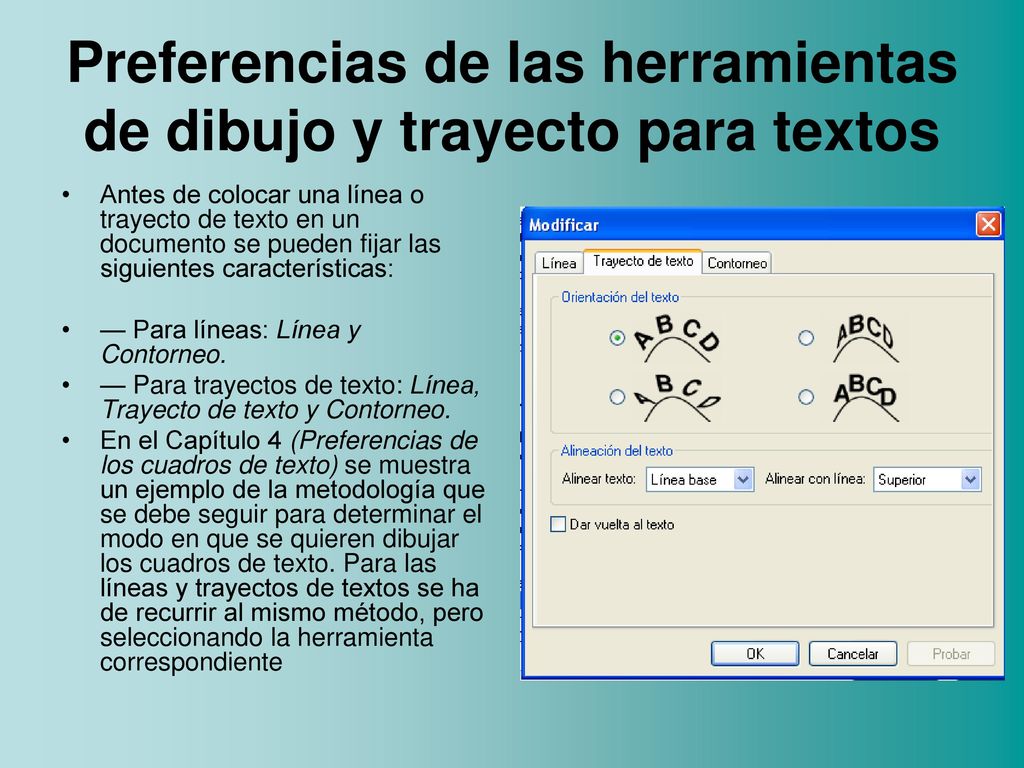

Antes de colocar una línea o trayecto de texto en un documento se pueden fijar las siguientes características: — Para líneas: Línea y Contorneo. — Para trayectos de texto: Línea, Trayecto de texto y Contorneo. En el Capítulo 4 (Preferencias de los cuadros de texto) se muestra un ejemplo de la metodología que se debe seguir para determinar el modo en que se quieren dibujar los cuadros de texto. Para las líneas y trayectos de textos se ha de recurrir al mismo método, pero seleccionando la herramienta correspondiente

8 Herramientas de dibujo poligonal
Esta herramienta se utiliza para la creación cuadrados, rectángulos, círculo o elipses y estrellas o polígonos. Hay que seleccionarlo de la paleta Herramientas, y el cursor se transformará en una cruz. Se escoge un punto de datos para definir la primera esquina y otro punto para la definición de la esquina opuesta. En el segundo caso se hace un polígono con la herramienta de línea Bézier. Ojo hay que acabar de cerrar la línea que se crea, si no se considerará una línea. En la última herramienta se hace un polígono con la herramienta de mano alzada. Ojo hay que acabar de cerrar la línea que se crea, si no se considerará una línea.

9 Herramientas de dibujo poligonal

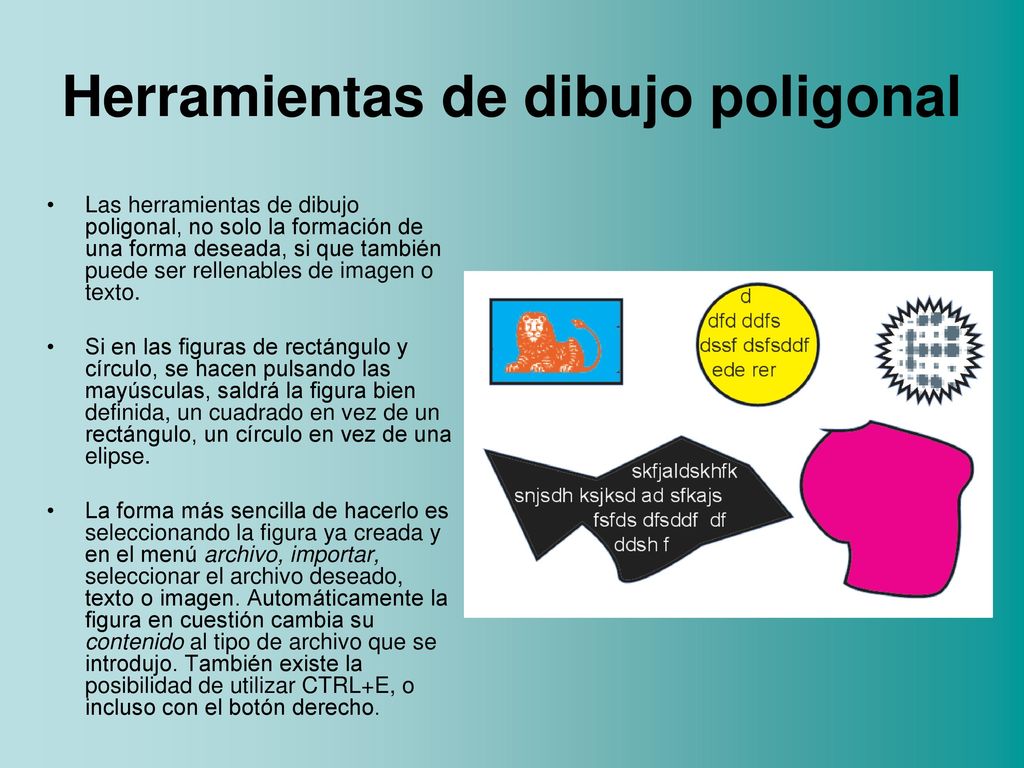

Las herramientas de dibujo poligonal, no solo la formación de una forma deseada, si que también puede ser rellenables de imagen o texto. Si en las figuras de rectángulo y círculo, se hacen pulsando las mayúsculas, saldrá la figura bien definida, un cuadrado en vez de un rectángulo, un círculo en vez de una elipse. La forma más sencilla de hacerlo es seleccionando la figura ya creada y en el menú archivo, importar, seleccionar el archivo deseado, texto o imagen. Automáticamente la figura en cuestión cambia su contenido al tipo de archivo que se introdujo. También existe la posibilidad de utilizar CTRL+E, o incluso con el botón derecho.

10 Herramientas de dibujo poligonal

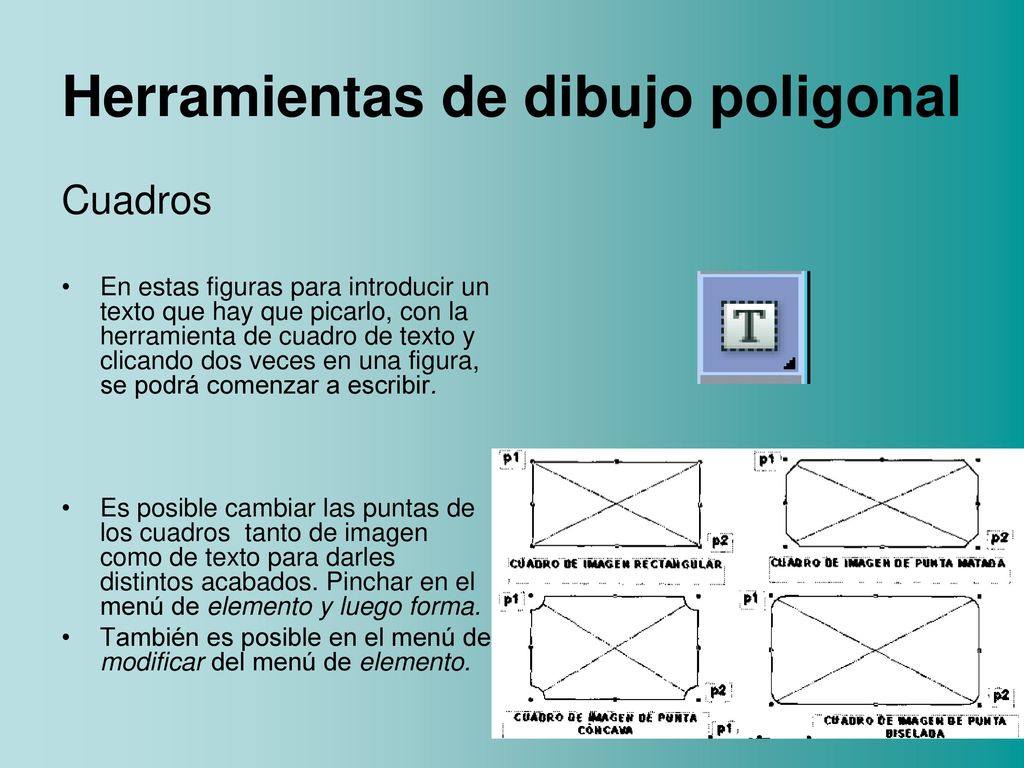

Cuadros En estas figuras para introducir un texto que hay que picarlo, con la herramienta de cuadro de texto y clicando dos veces en una figura, se podrá comenzar a escribir. Es posible cambiar las puntas de los cuadros tanto de imagen como de texto para darles distintos acabados. Pinchar en el menú de elemento y luego forma. También es posible en el menú de modificar del menú de elemento.

11 Herramientas de dibujo poligonal

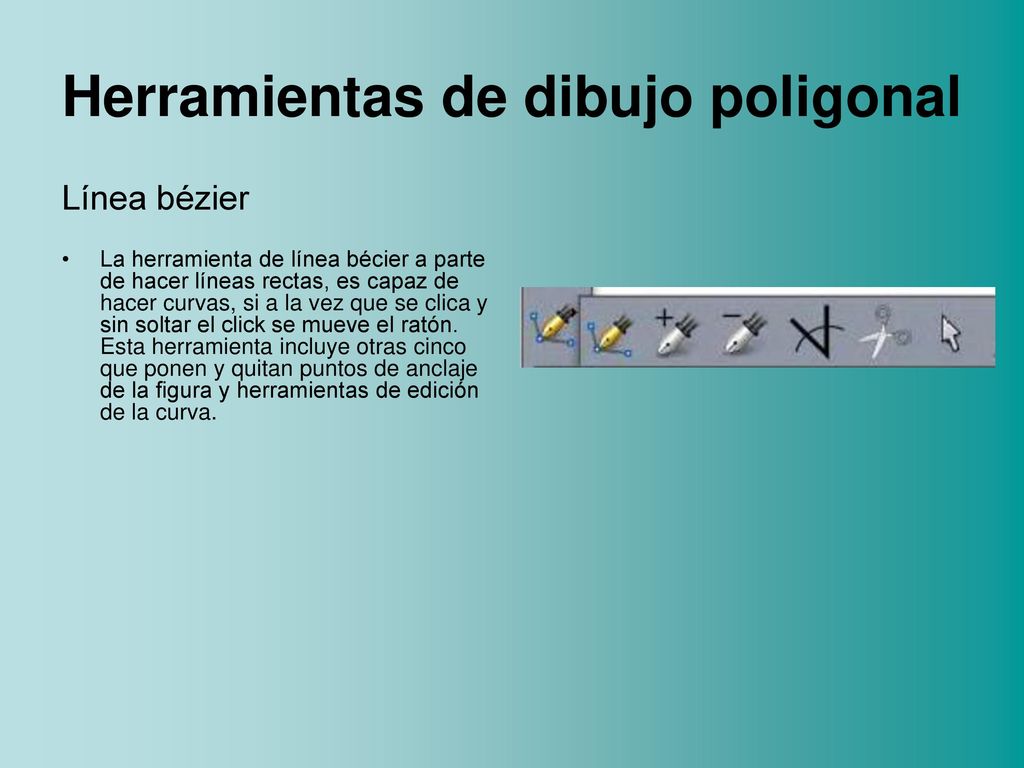

Línea bézier La herramienta de línea bécier a parte de hacer líneas rectas, es capaz de hacer curvas, si a la vez que se clica y sin soltar el click se mueve el ratón. Esta herramienta incluye otras cinco que ponen y quitan puntos de anclaje de la figura y herramientas de edición de la curva.

12 Menú editar para elementos Bézier

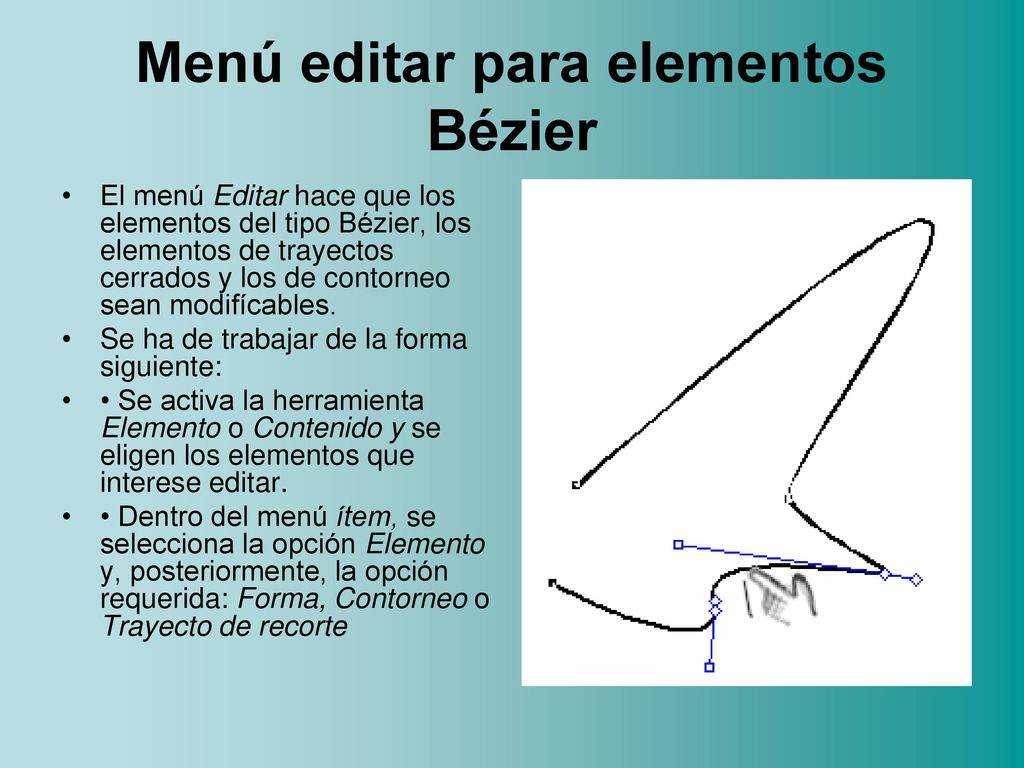

El menú Editar hace que los elementos del tipo Bézier, los elementos de trayectos cerrados y los de contorneo sean modifícables. Se ha de trabajar de la forma siguiente: • Se activa la herramienta Elemento o Contenido y se eligen los elementos que interese editar. • Dentro del menú ítem, se selecciona la opción Elemento y, posteriormente, la opción requerida: Forma, Contorneo o Trayecto de recorte

13 Tipo nodo/segmento tipo Bézier

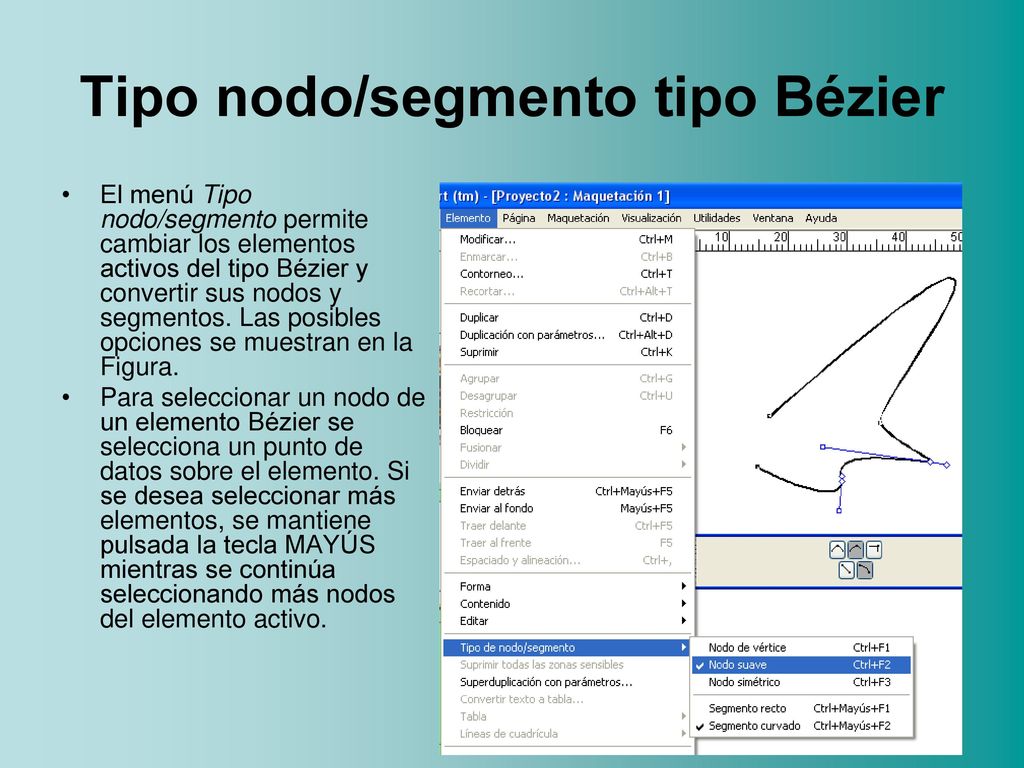

El menú Tipo nodo/segmento permite cambiar los elementos activos del tipo Bézier y convertir sus nodos y segmentos. Las posibles opciones se muestran en la Figura. Para seleccionar un nodo de un elemento Bézier se selecciona un punto de datos sobre el elemento. Si se desea seleccionar más elementos, se mantiene pulsada la tecla MAYÚS mientras se continúa seleccionando más nodos del elemento activo.
