PRACTICA No. 4 Soporte tridimensional
2

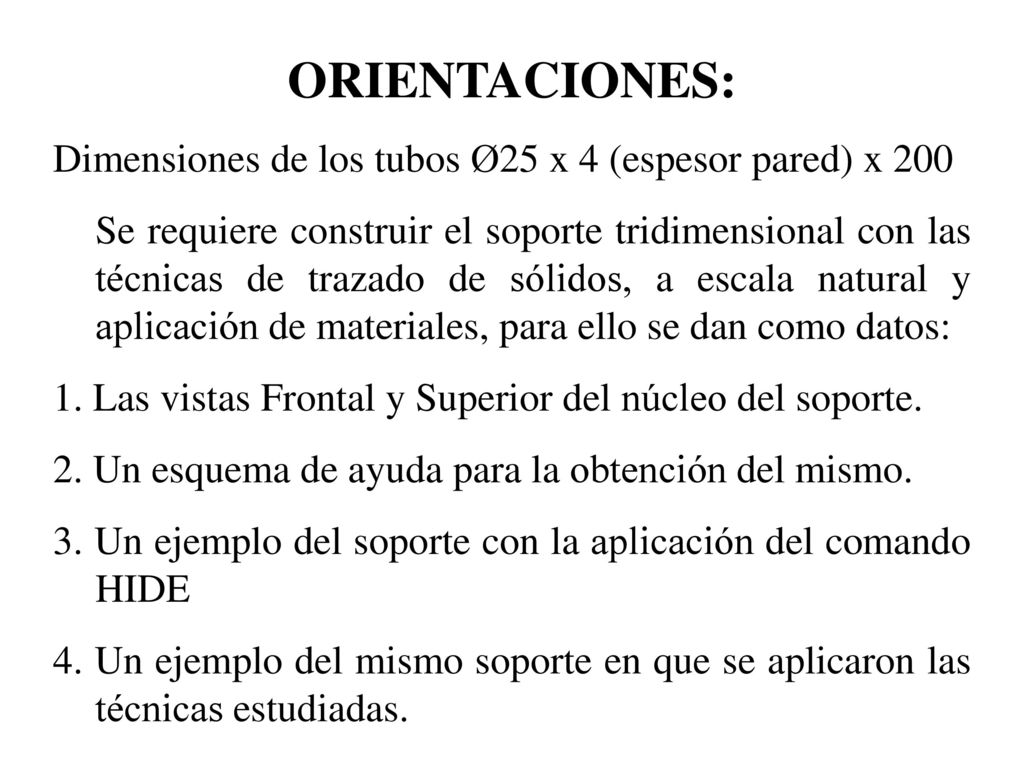

ORIENTACIONES: Dimensiones de los tubos Ø25 x 4 (espesor pared) x 200
Se requiere construir el soporte tridimensional con las técnicas de trazado de sólidos, a escala natural y aplicación de materiales, para ello se dan como datos: 1. Las vistas Frontal y Superior del núcleo del soporte. 2. Un esquema de ayuda para la obtención del mismo. 3. Un ejemplo del soporte con la aplicación del comando HIDE 4. Un ejemplo del mismo soporte en que se aplicaron las técnicas estudiadas.
3

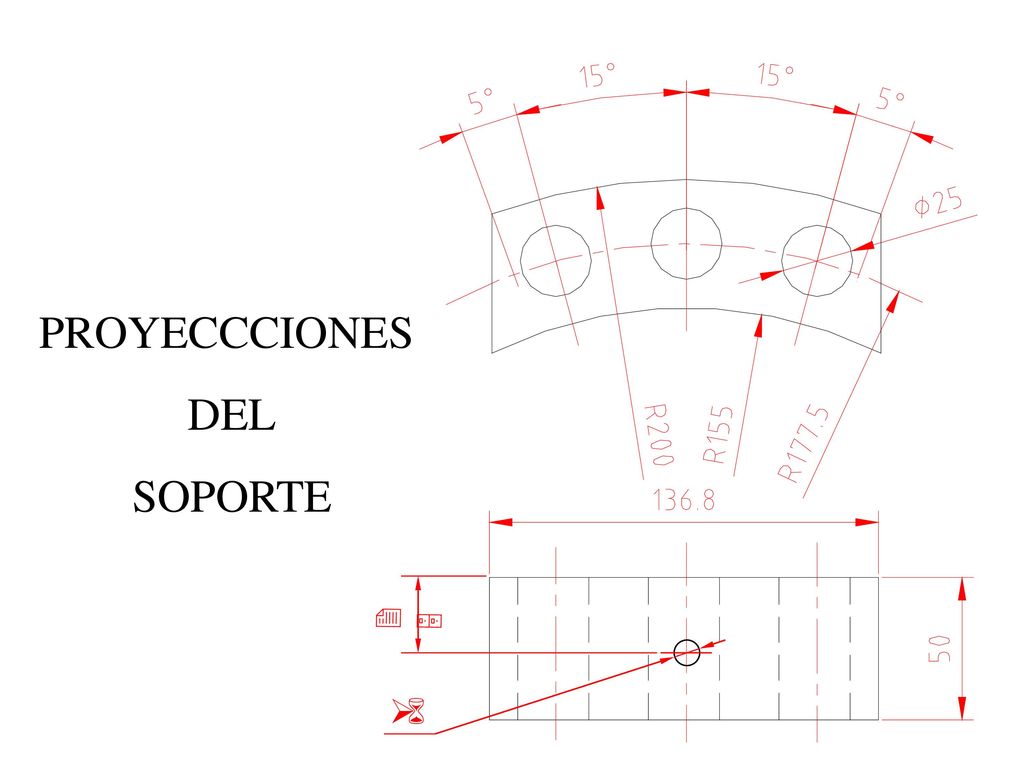

PROYECCCIONES DEL SOPORTE 25 Ø6
4

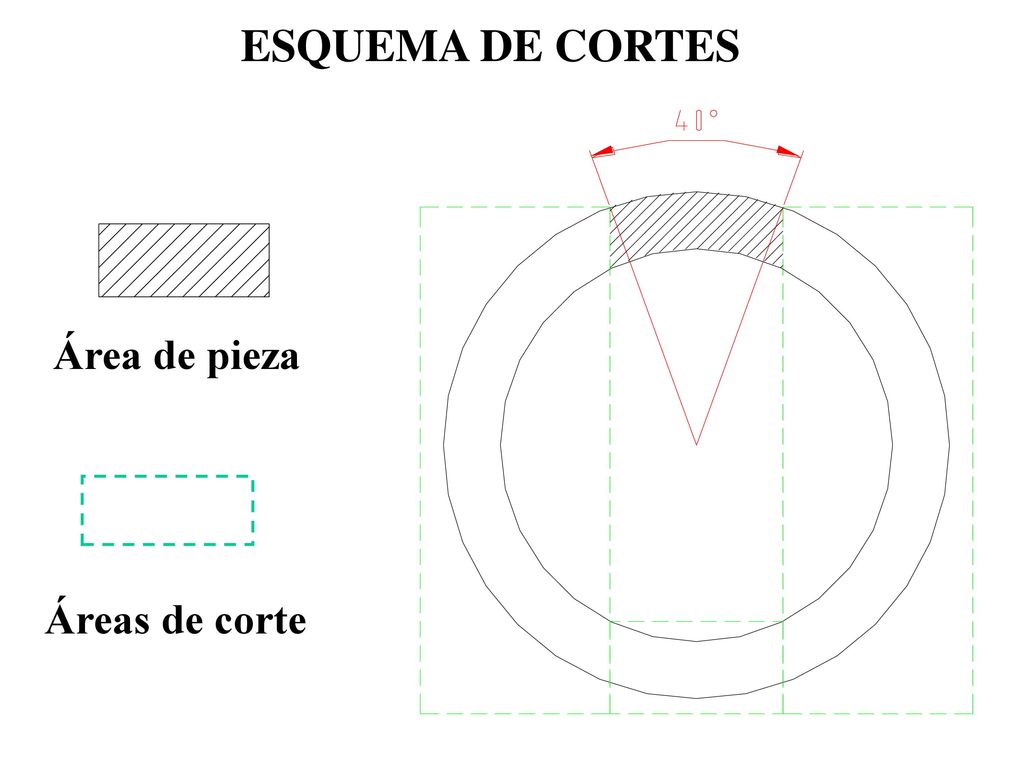

ESQUEMA DE CORTES Área de pieza Áreas de corte
5
Imagen final del sólido con líneas invisibles ocultas (Hide)
6

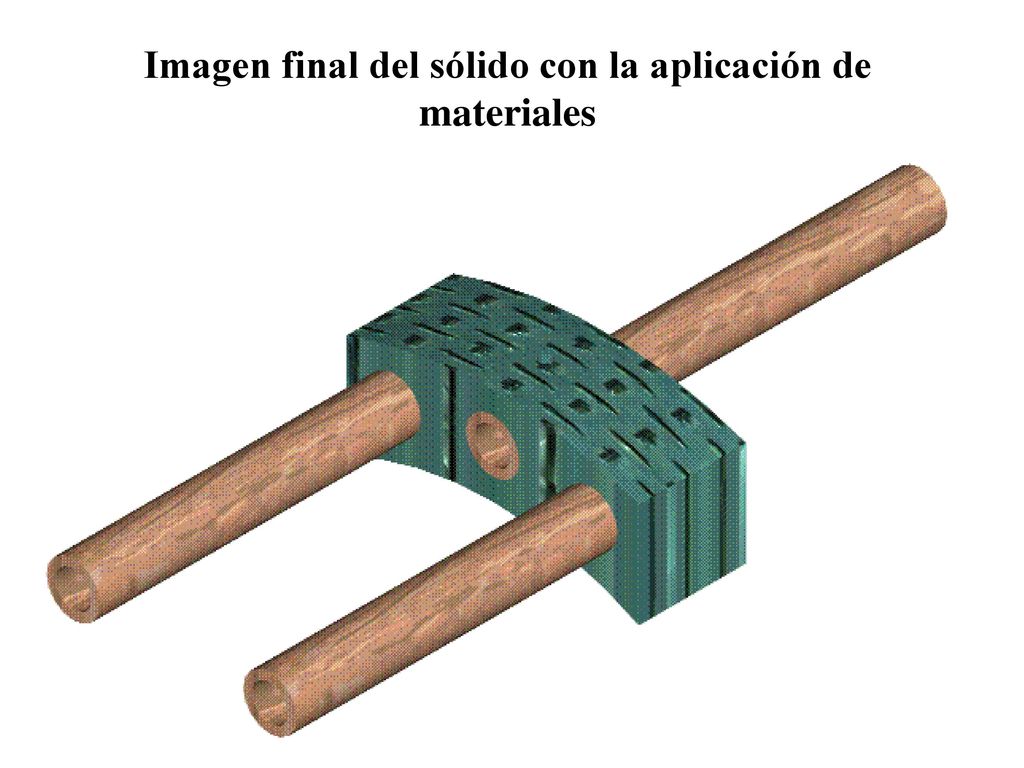

Imagen final del sólido con la aplicación de materiales
