Universidad de Concepción
entro cultural Universidad de Concepción Palacio La Moneda Arquitectura y Estructura./ Claudia Castro G. Arquitectura 2009
2
Arquitectura y Estructuras
3
Arquitectura y Estructuras

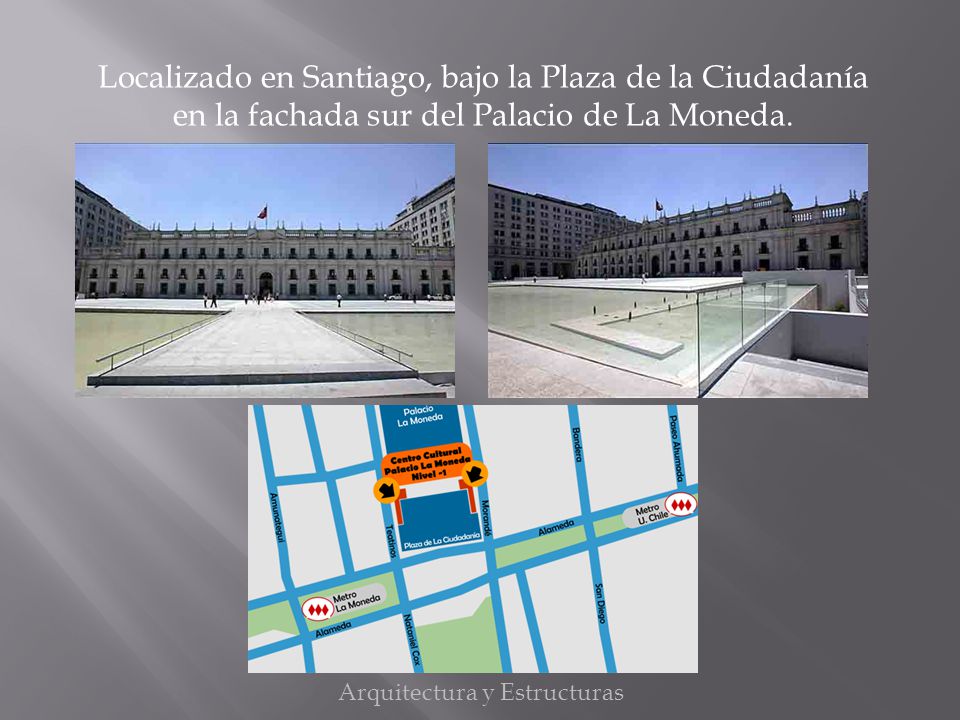

Localizado en Santiago, bajo la Plaza de la Ciudadanía en la fachada sur del Palacio de La Moneda. Arquitectura y Estructuras
4
Arquitectura y Estructuras

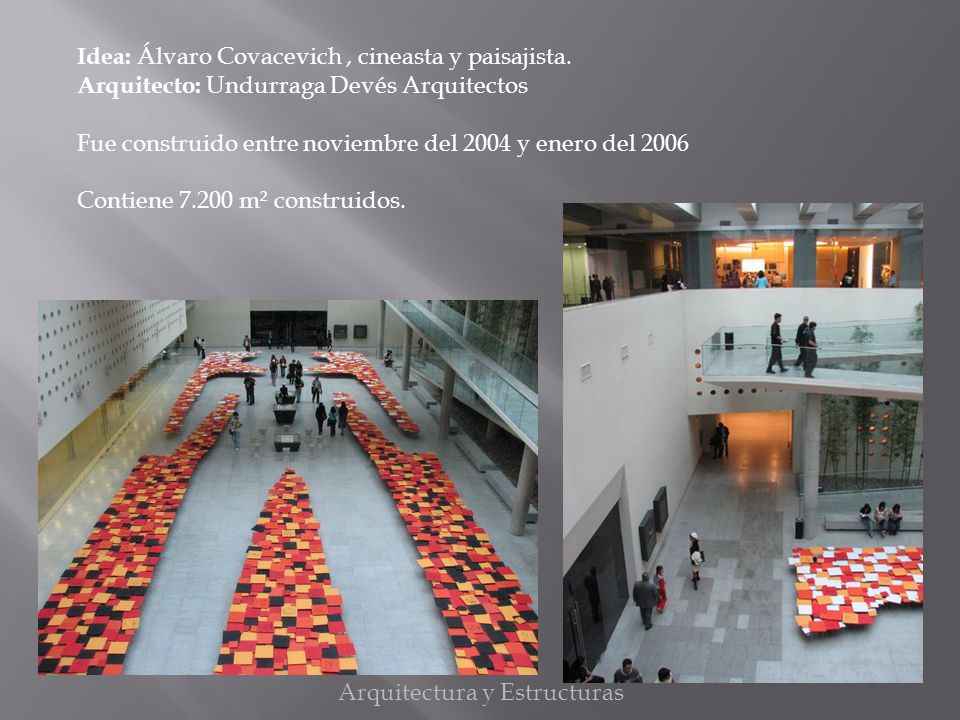

Idea: Álvaro Covacevich , cineasta y paisajista. Arquitecto: Undurraga Devés Arquitectos Fue construido entre noviembre del 2004 y enero del 2006 Contiene m² construidos. Arquitectura y Estructuras
5
Arquitectura y Estructuras
La obra destaca por su simpleza y austeridad. Se caracteriza por sus muros de hormigón a la vista, barandas de vidrios y acero en las pasarelas y mucha luz natural que entra desde el techo, por el uso de vidrio que deja traspasar solo la luz, e inunda el hall central. Dirección de la imagen 3º nivel Arquitectura y Estructuras
6
Arquitectura y Estructuras

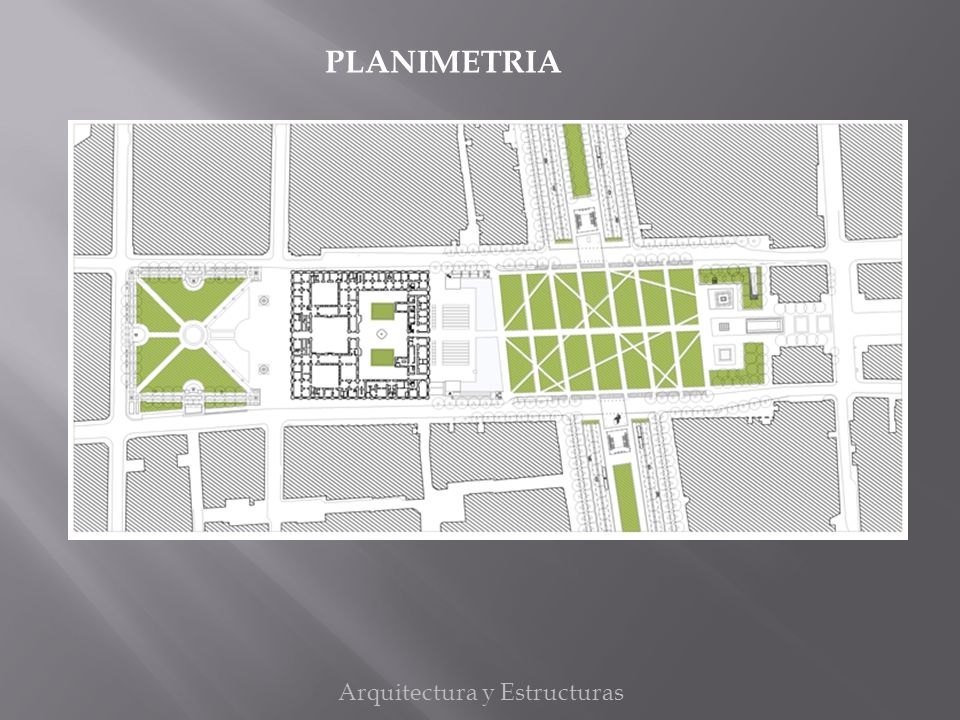

PLANIMETRIA Arquitectura y Estructuras
7
Arquitectura y Estructuras

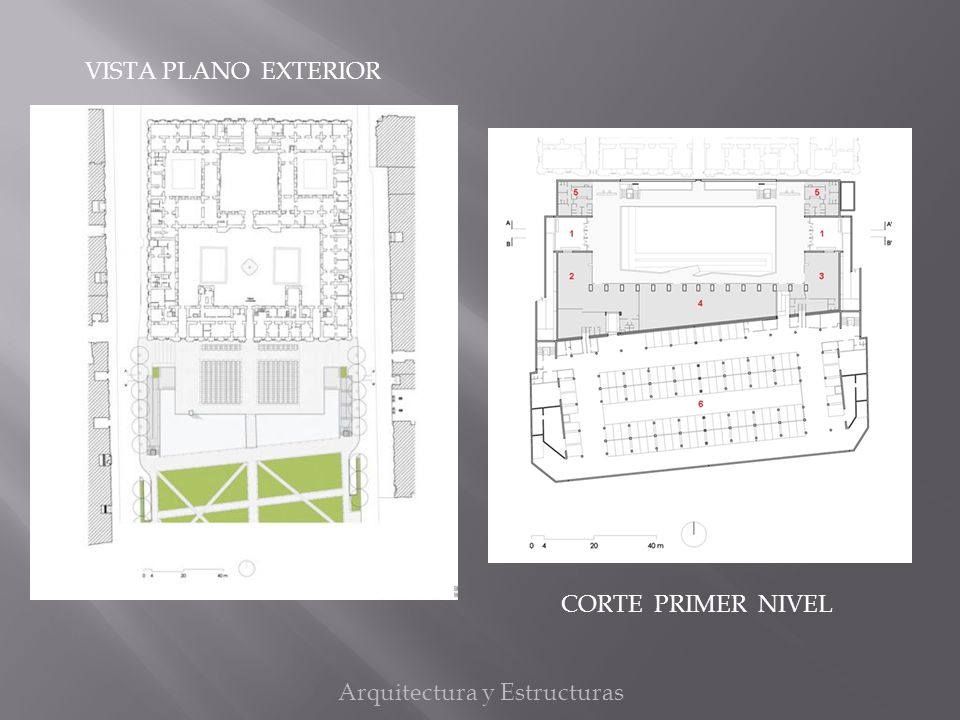

VISTA PLANO EXTERIOR CORTE PRIMER NIVEL Arquitectura y Estructuras
8
Arquitectura y Estructuras

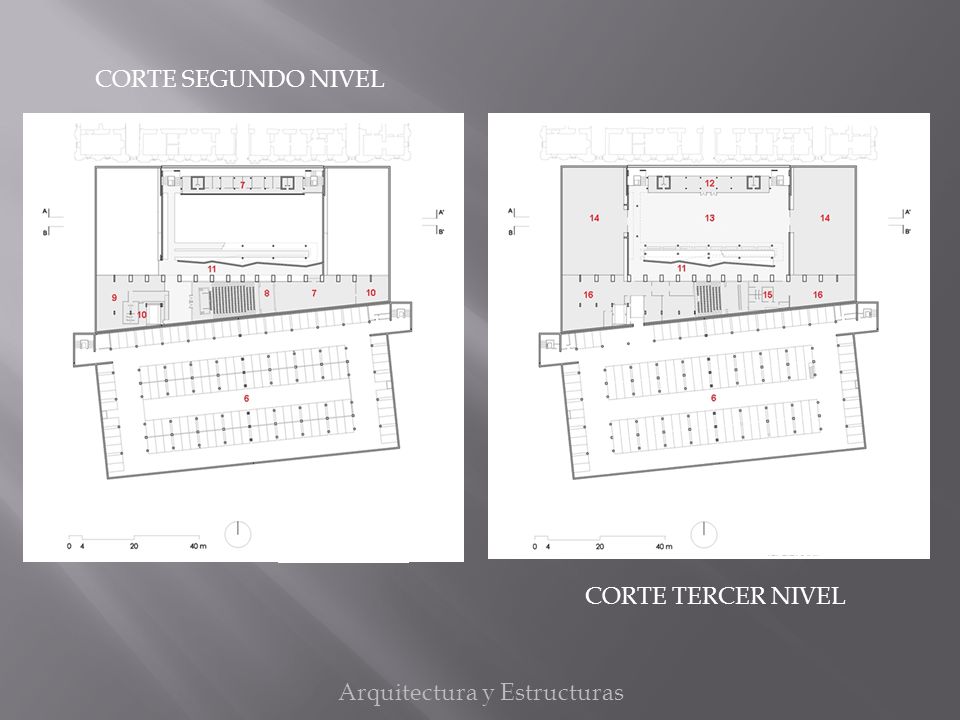

CORTE SEGUNDO NIVEL CORTE TERCER NIVEL Arquitectura y Estructuras
9
Arquitectura y Estructuras

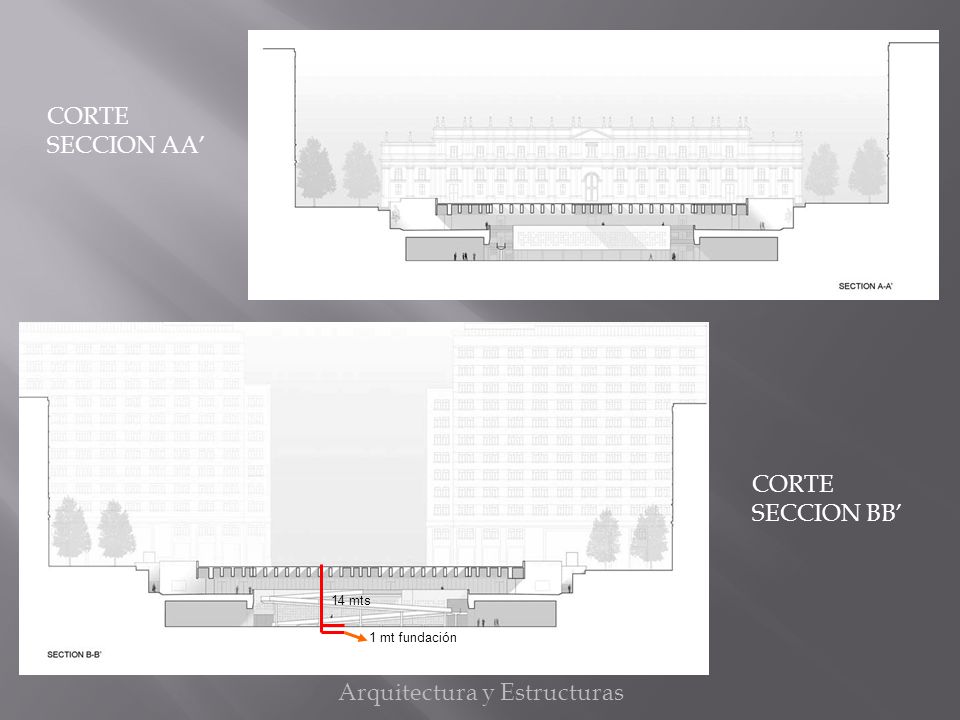

CORTE SECCION AA’ CORTE SECCION BB’ 14 mts 1 mt fundación Arquitectura y Estructuras
10
Arquitectura y Estructuras
Acceso Este Acceso Oeste Arquitectura y Estructuras
11
Arquitectura y Estructuras

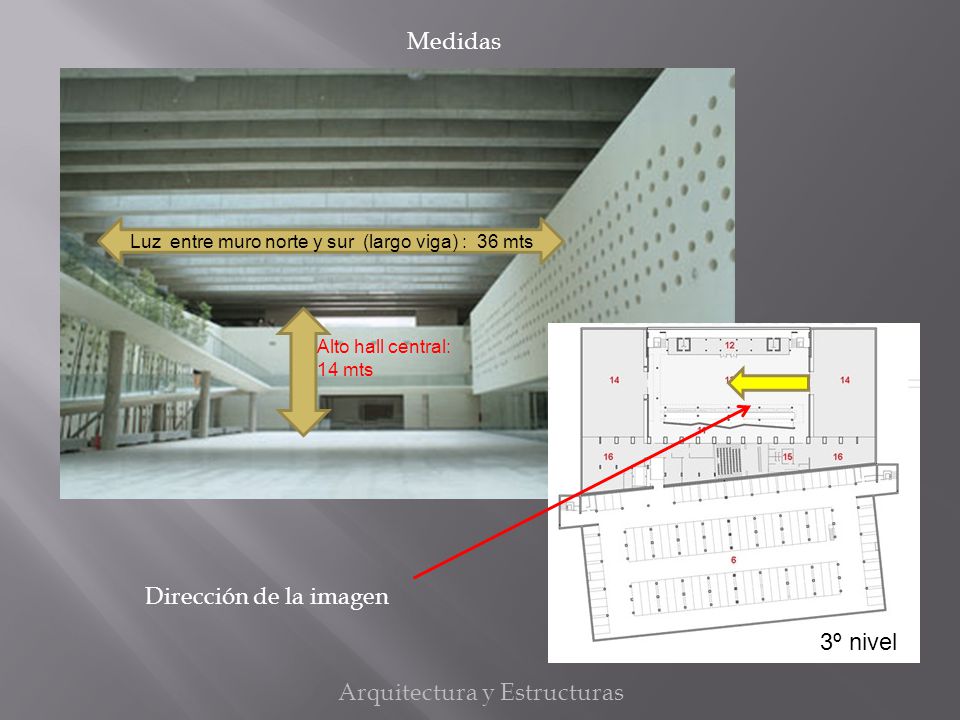

Medidas Luz entre muro norte y sur (largo viga) : 36 mts Alto hall central: 14 mts Dirección de la imagen 3º nivel Arquitectura y Estructuras
12
Arquitectura y Estructuras

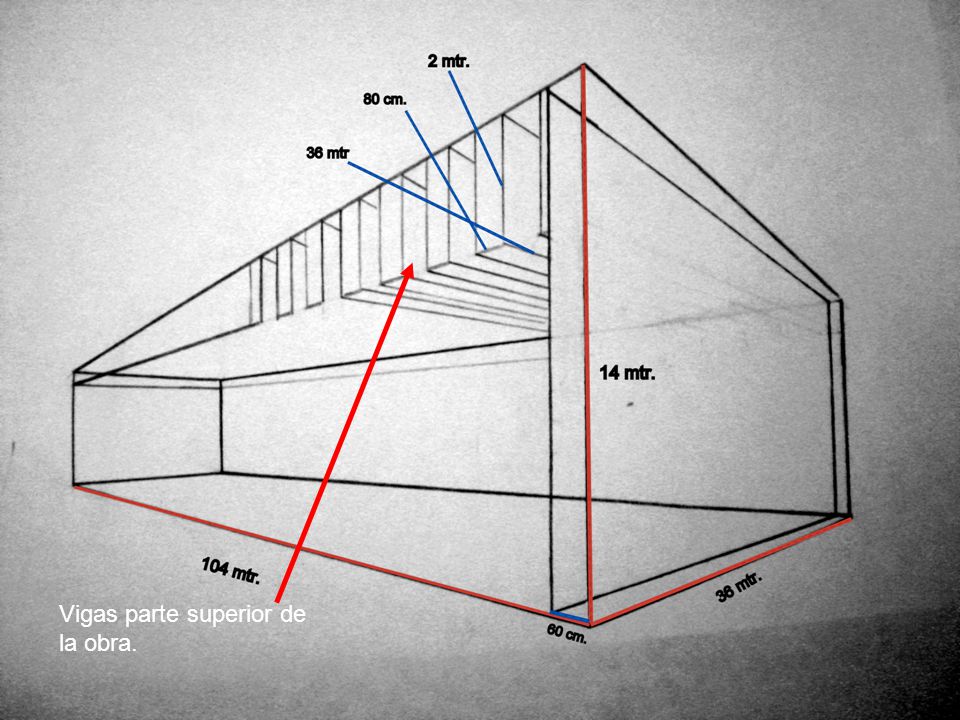

Dirección de la imagen Vigas principales 2 mts 1º nivel 0.80 mts Arquitectura y Estructuras
13
Arquitectura y Estructuras

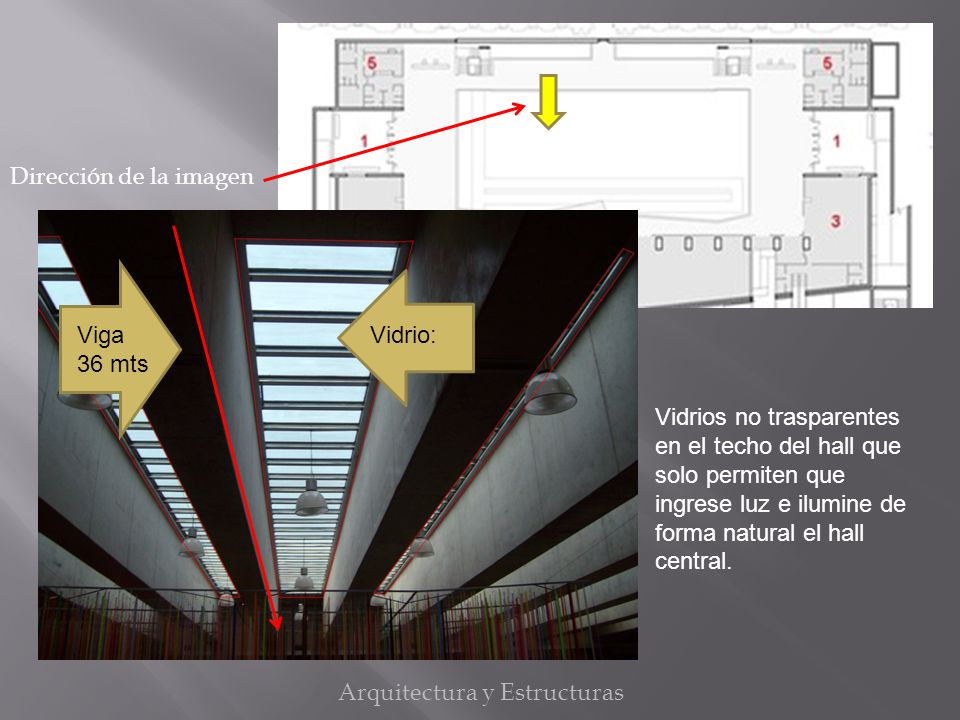

Dirección de la imagen Viga 36 mts Vidrio: Vidrios no trasparentes en el techo del hall que solo permiten que ingrese luz e ilumine de forma natural el hall central. Arquitectura y Estructuras
14
Arquitectura y Estructuras

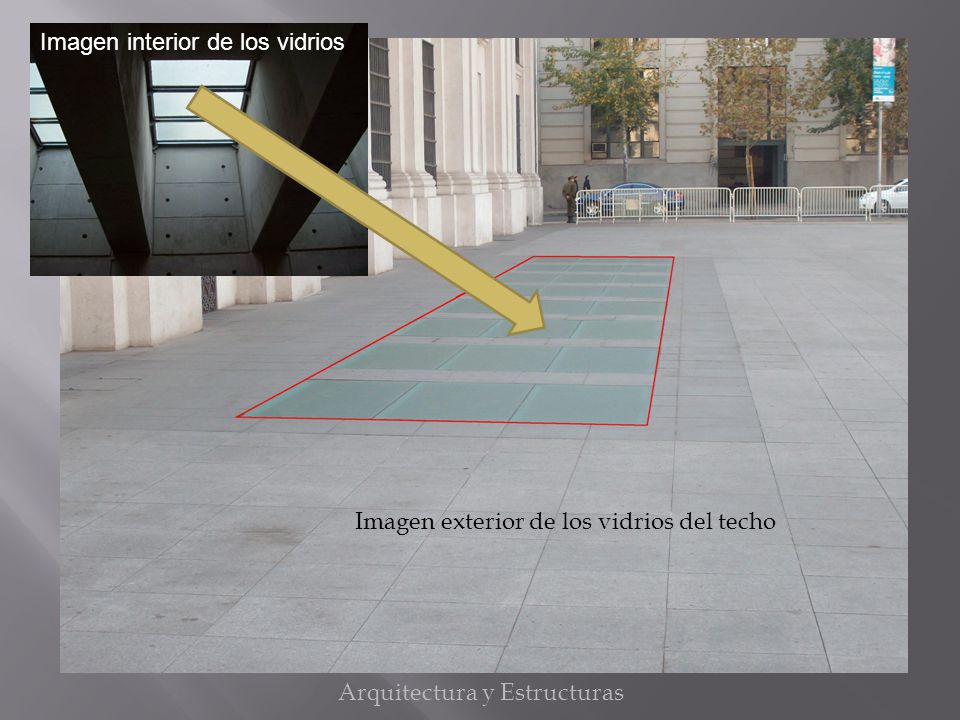

Imagen interior de los vidrios Imagen exterior de los vidrios del techo Arquitectura y Estructuras
15
Arquitectura y Estructuras
14 mts alto 0.60 mts espesor Muro norte de la obra Arquitectura y Estructuras
16
Arquitectura y Estructuras
Dirección de las imágenes Pilares continuos desde el 1º nivel hasta el 3º nivel 2º nivel 1º nivel 3º nivel Arquitectura y Estructuras
17
Arquitectura y Estructuras

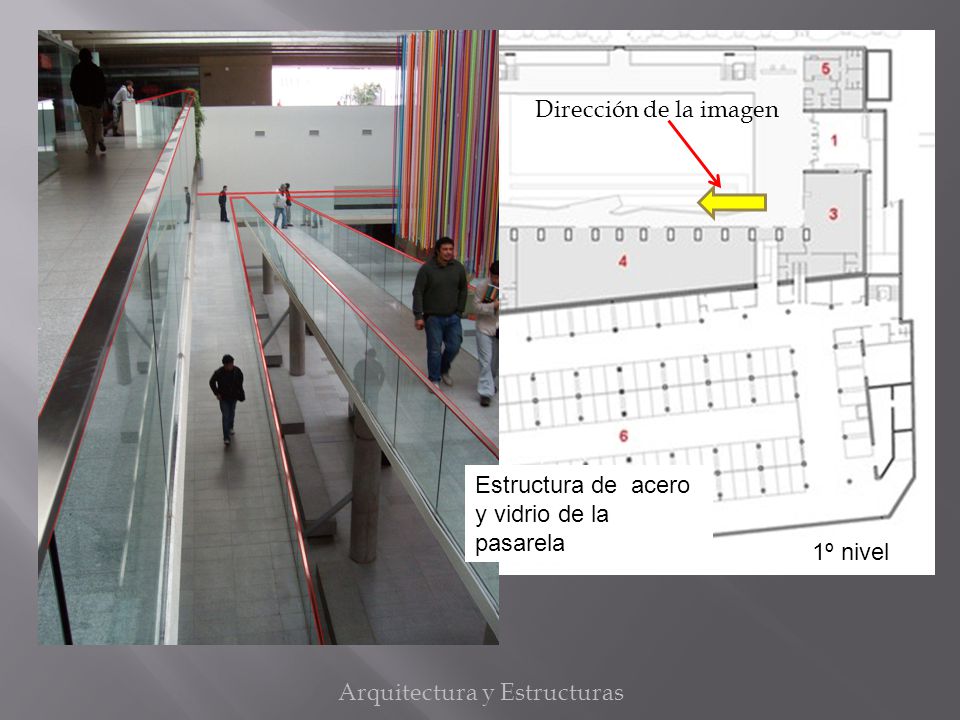

Dirección de la imagen Estructura de acero y vidrio de la pasarela 1º nivel Arquitectura y Estructuras
18
Arquitectura y Estructuras

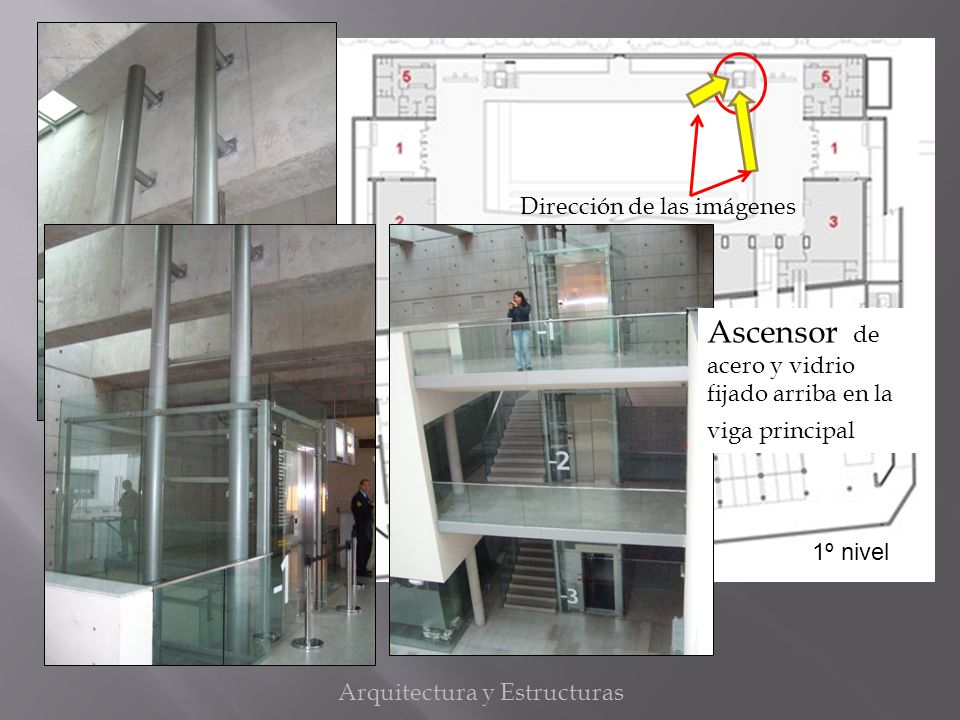

Dirección de las imágenes Ascensor de acero y vidrio fijado arriba en la viga principal 1º nivel Arquitectura y Estructuras
19
Arquitectura y Estructuras

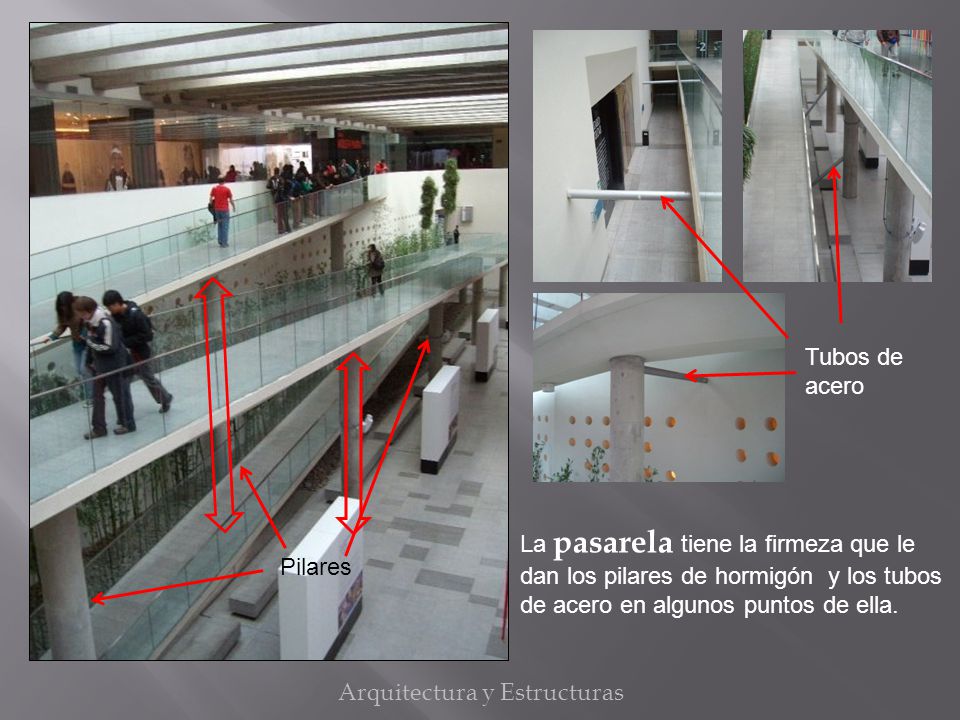

Tubos de acero La pasarela tiene la firmeza que le dan los pilares de hormigón y los tubos de acero en algunos puntos de ella. Pilares Arquitectura y Estructuras
20
Arquitectura y Estructuras

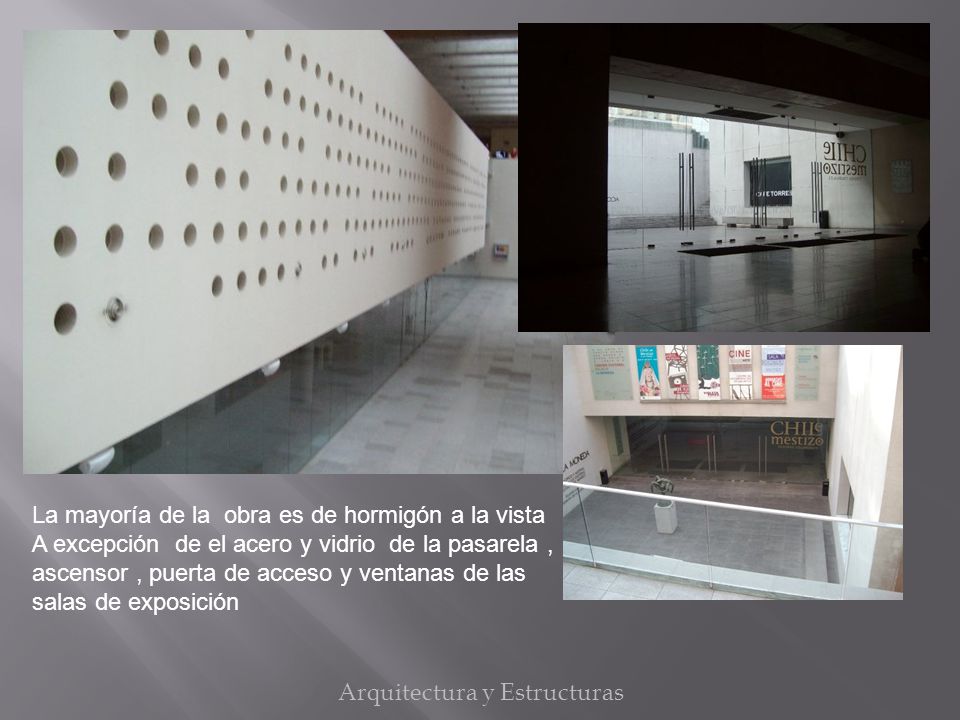

La mayoría de la obra es de hormigón a la vista A excepción de el acero y vidrio de la pasarela , ascensor , puerta de acceso y ventanas de las salas de exposición Arquitectura y Estructuras
21
Arquitectura y Estructuras
IMAGENES EXTERIOR Arquitectura y Estructuras
22
Arquitectura y Estructuras

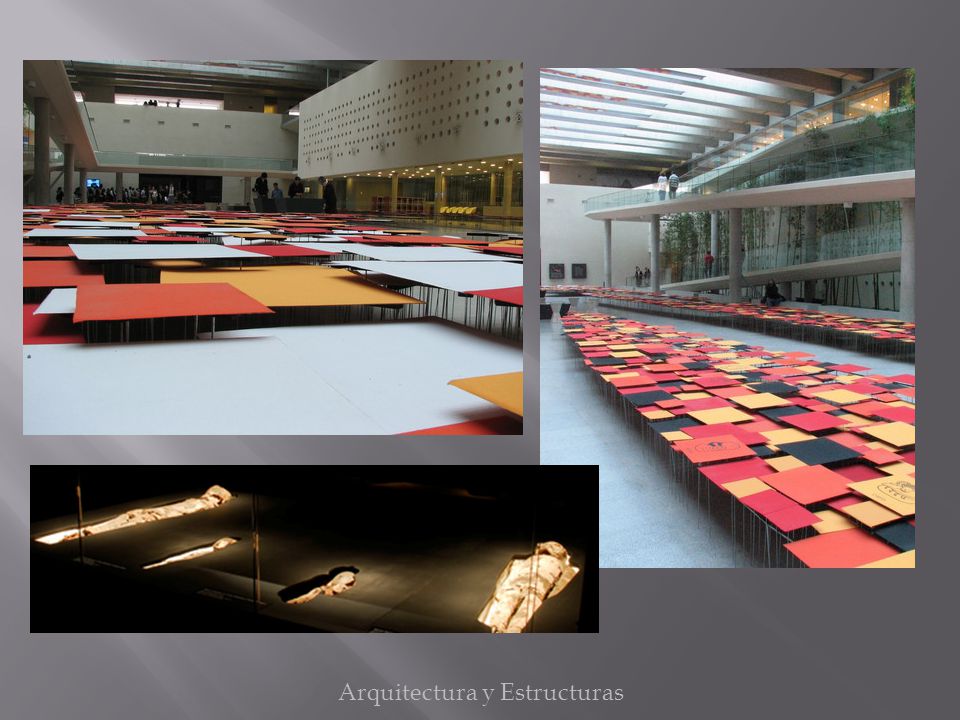

IMÁGENES INTERIOR (INAUGURACION). Arquitectura y Estructuras
23
Arquitectura y Estructuras
24
Arquitectura y Estructuras

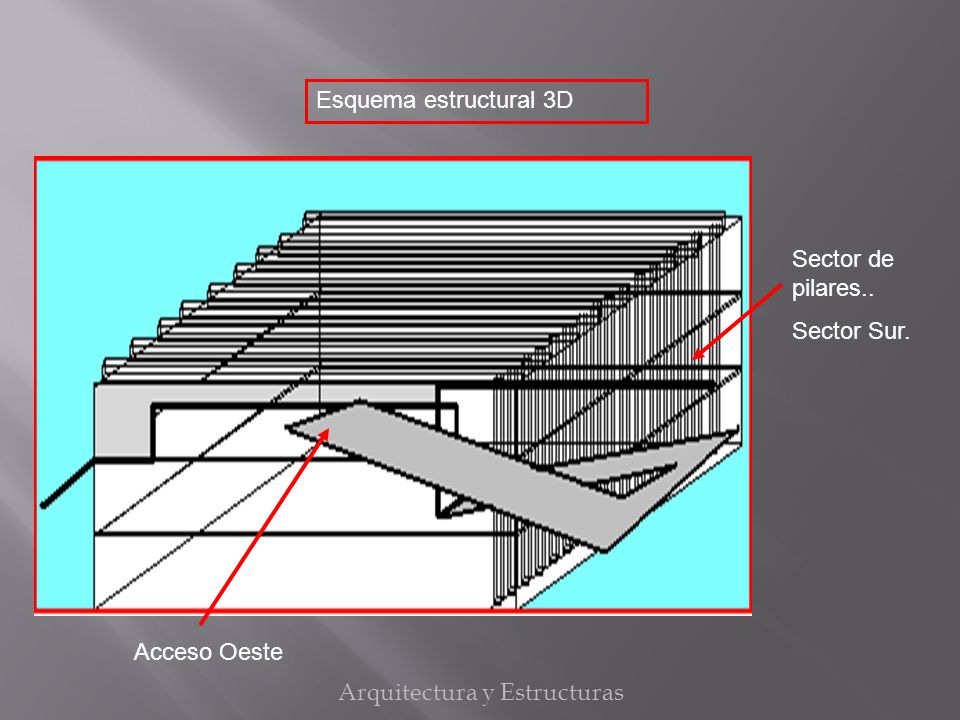

Esquema estructural 3D Sector de pilares.. Sector Sur. Acceso Oeste Arquitectura y Estructuras
25
Vigas parte superior de la obra.
26
Conclusión En este trabajo encontramos que en la obra, lo mas relevante era el espacio central producido por la estructura. La cual buscaba interferir lo menos posible con el espacio de este centro. Para que su uso sea principalmente para la cultura, sin intervenir la visual de los visitantes. 7 Grupo. Nº
