ME56A – Diseño de Elementos de Máquinas
Engranajes Rectos y Helicoidales Profesor: Roberto Corvalán Ayudante: Felipe Figueroa G.
2

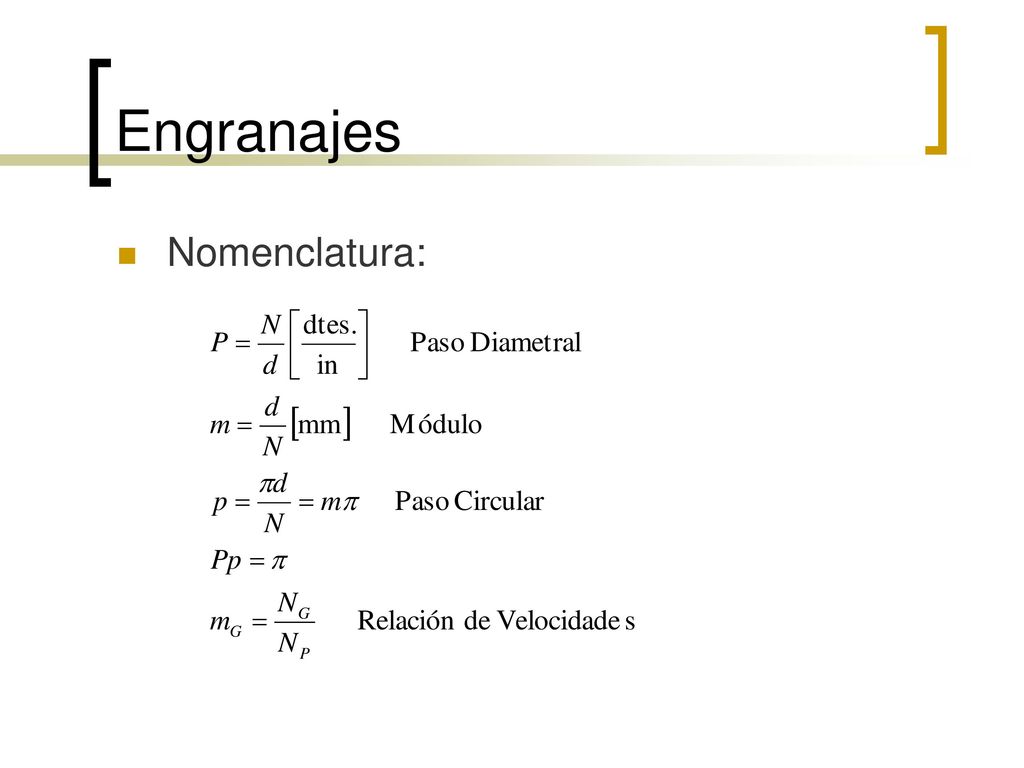

Engranajes Nomenclatura:
3

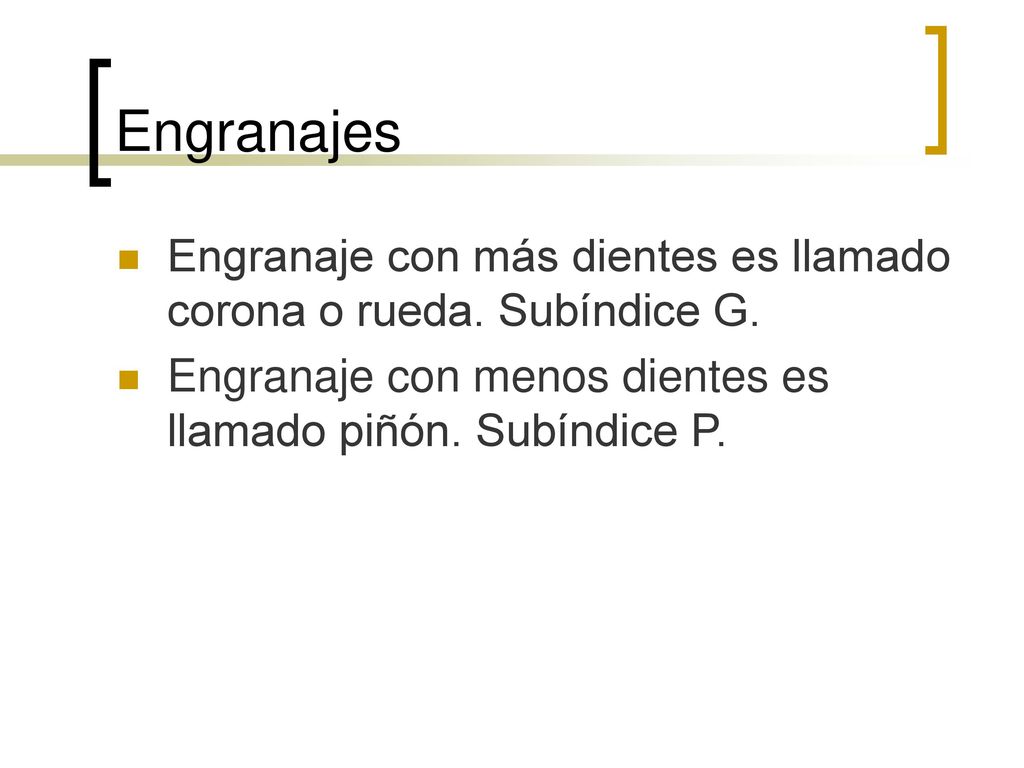

Engranajes Engranaje con más dientes es llamado corona o rueda. Subíndice G. Engranaje con menos dientes es llamado piñón. Subíndice P.
4

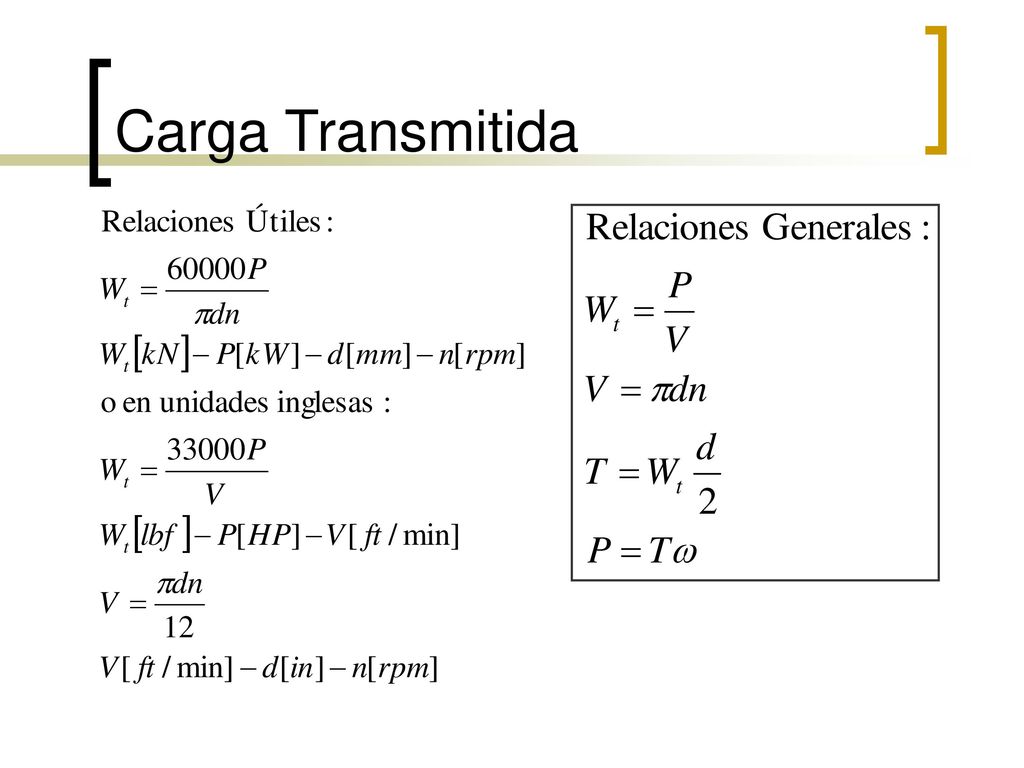

Carga Transmitida
5
Carga Transmitida
6
Carga Transmitida Ejemplo: Engranaje conectado a un motor de 2.5[kW] a 1750[rpm], diámetro de paso d=50[mm].
7

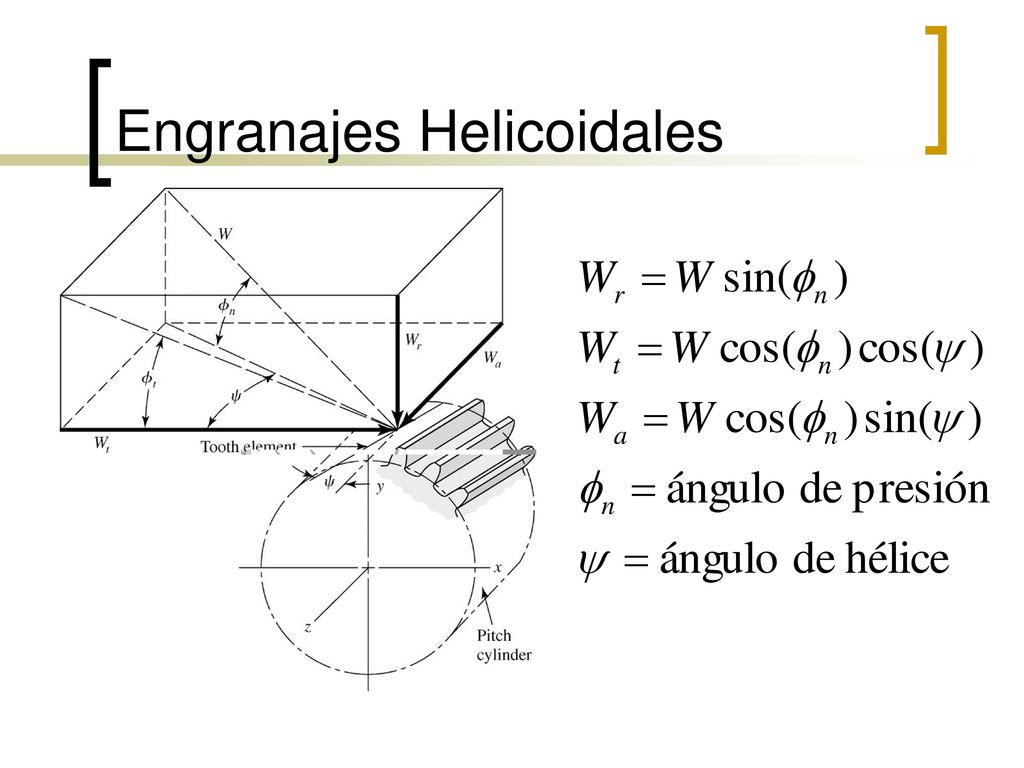

Engranajes Helicoidales
8

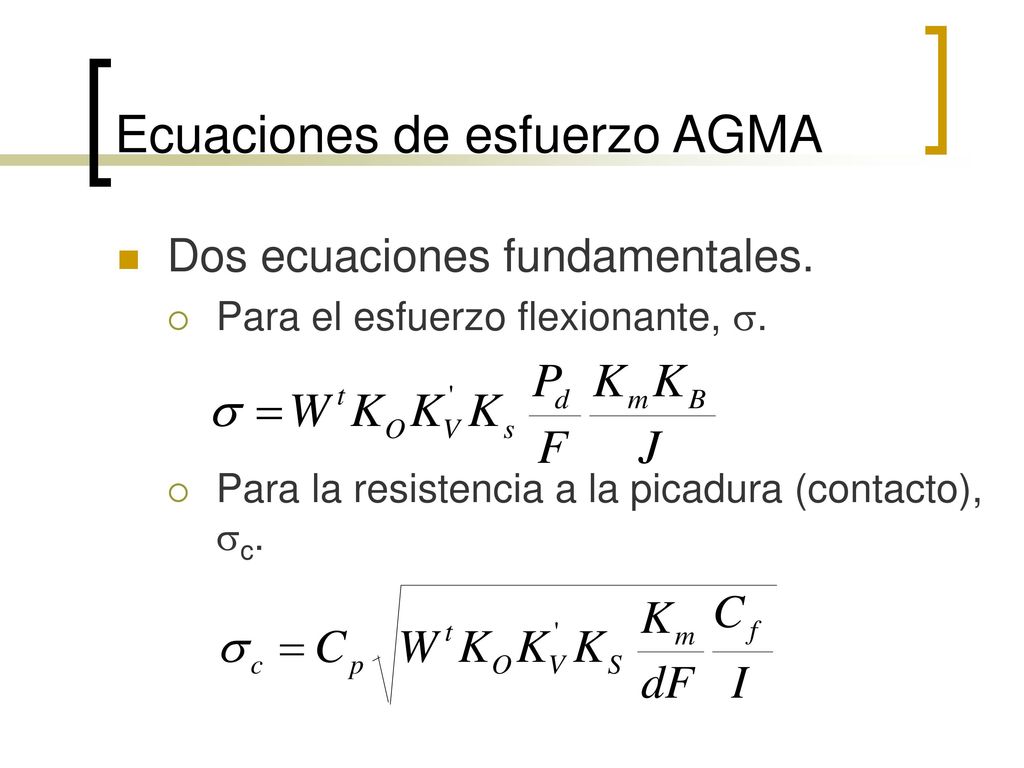

Ecuaciones de esfuerzo AGMA
Dos ecuaciones fundamentales. Para el esfuerzo flexionante, s. Para la resistencia a la picadura (contacto), sc.
9

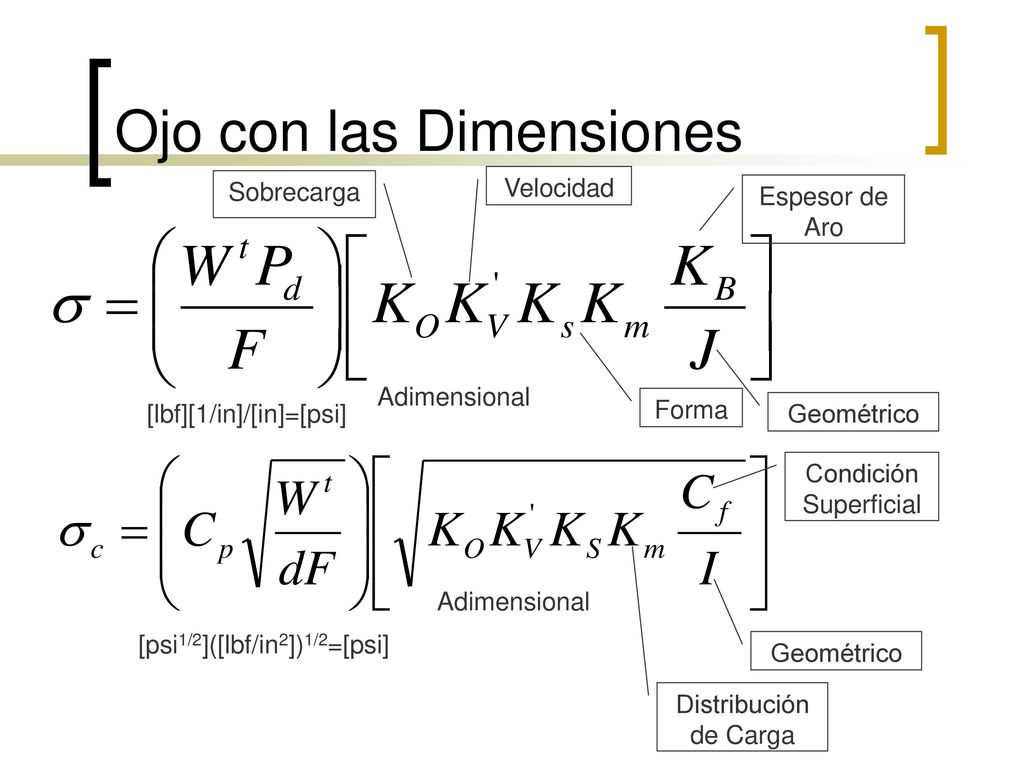

Ojo con las Dimensiones
Sobrecarga Velocidad Espesor de Aro Adimensional [lbf][1/in]/[in]=[psi] Forma Geométrico Condición Superficial Adimensional [psi1/2]([lbf/in2])1/2=[psi] Geométrico Distribución de Carga
10

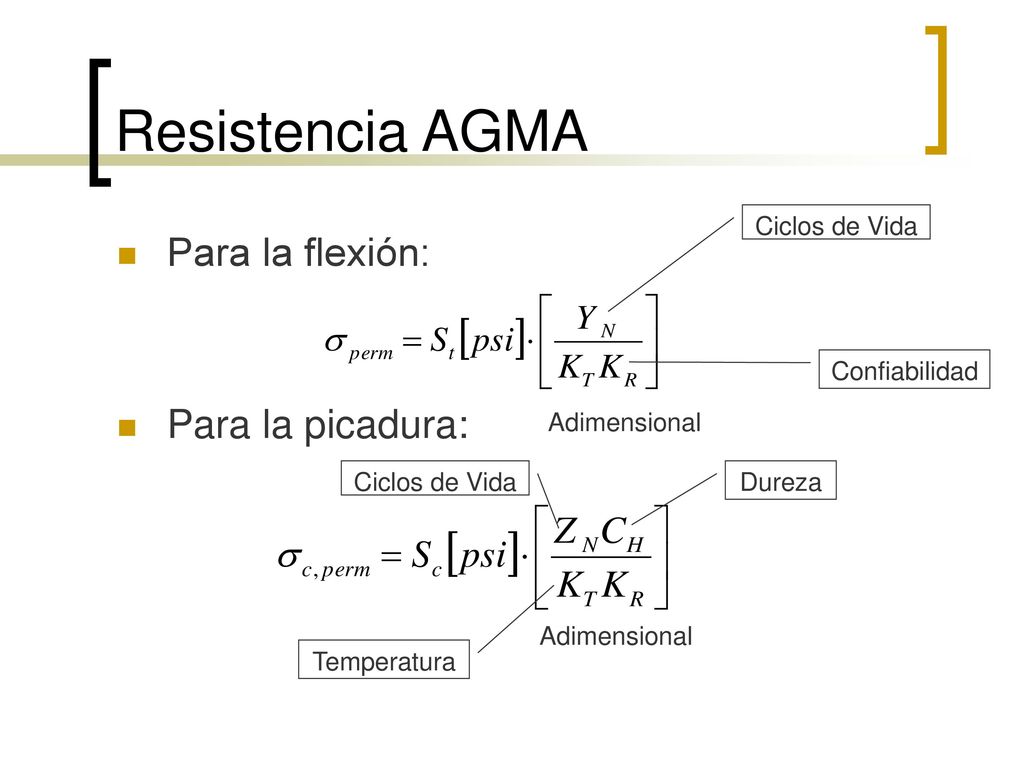

Resistencia AGMA Para la flexión: Para la picadura: Ciclos de Vida
Confiabilidad Adimensional Ciclos de Vida Dureza Adimensional Temperatura
11

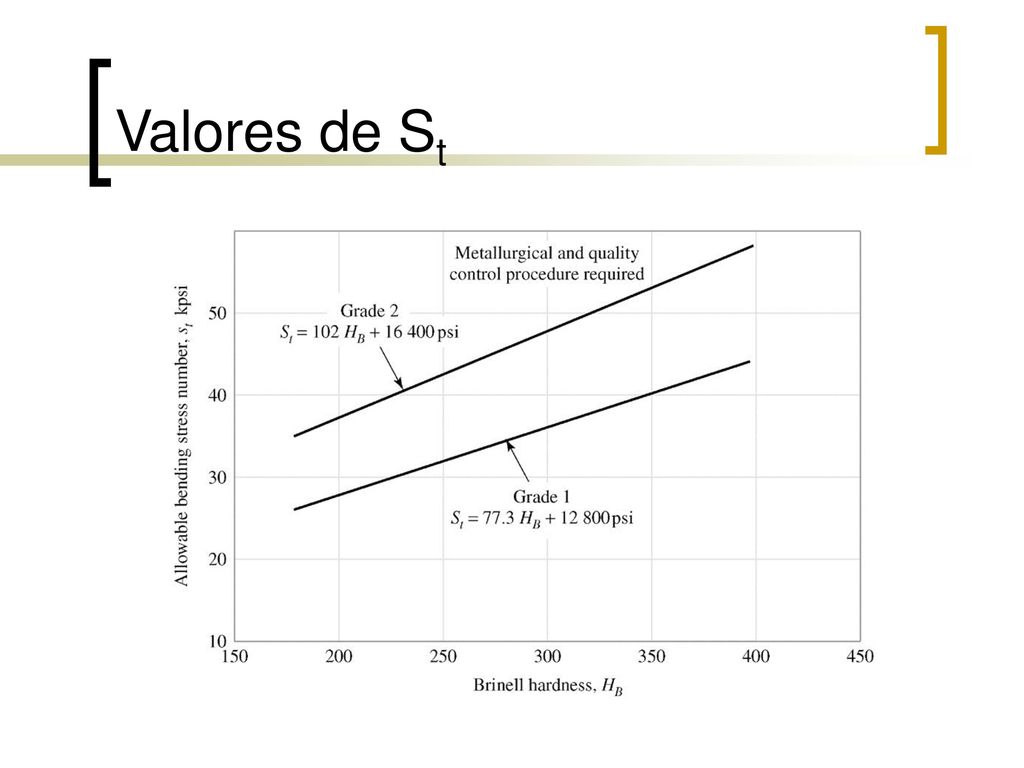

Valores de St
12

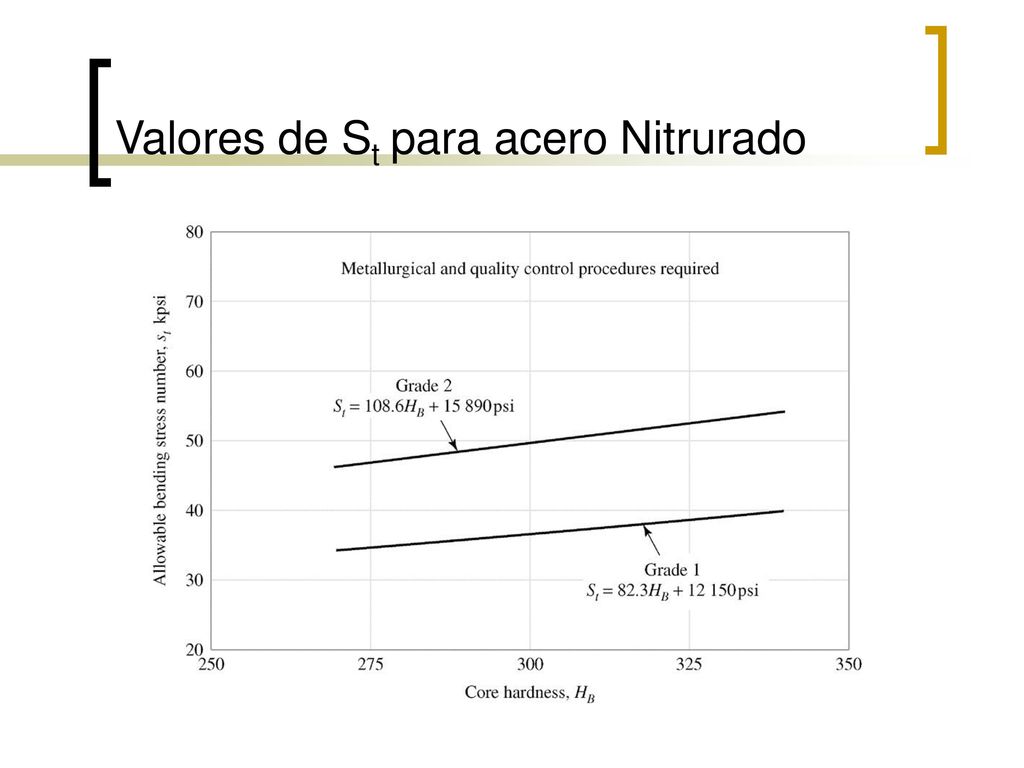

Valores de St para acero Nitrurado
13
Valores de St para acero Nitrurado
14

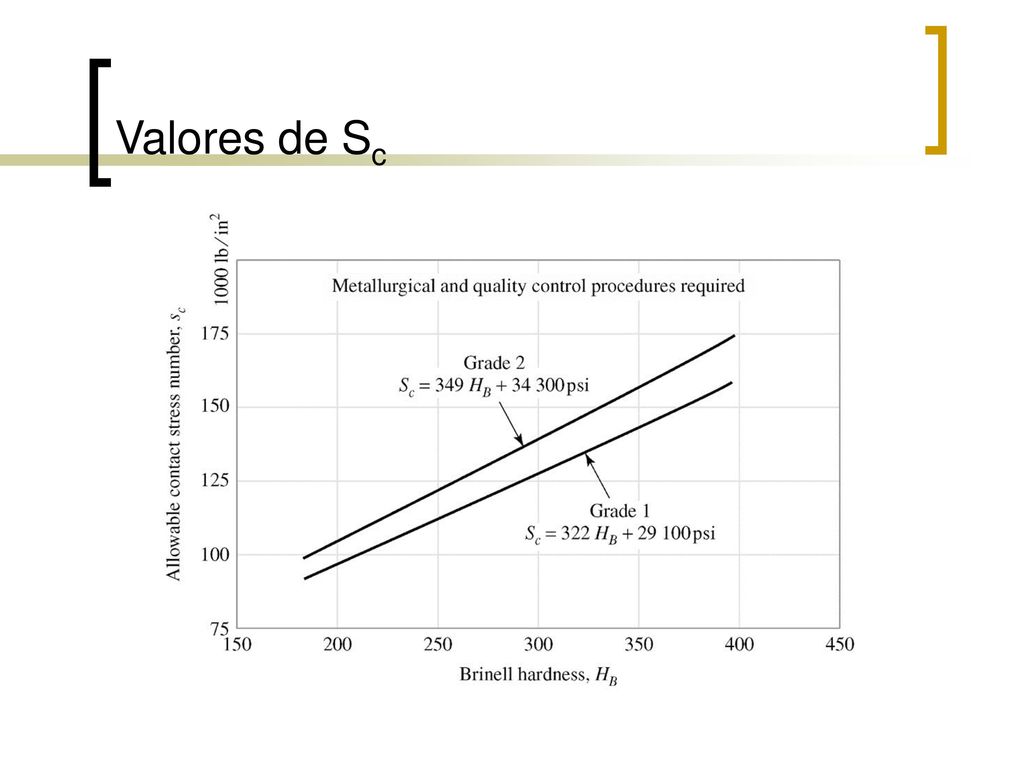

Valores de Sc
15

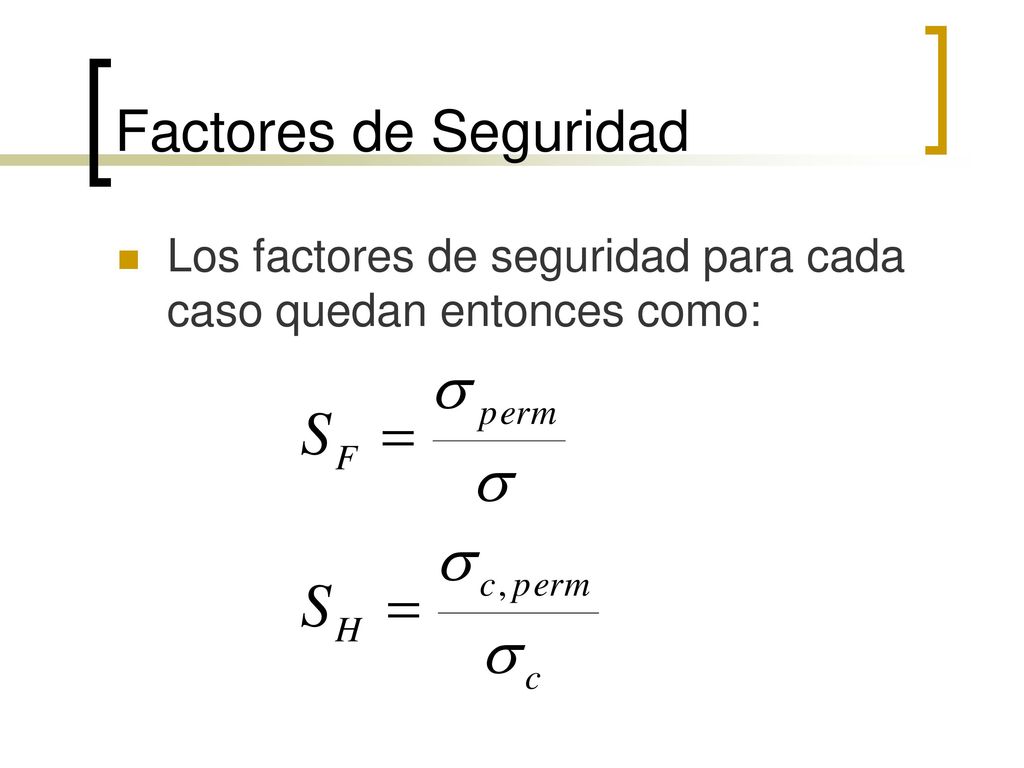

Factores de Seguridad Los factores de seguridad para cada caso quedan entonces como:
