1 Formulario de soldadura y rodamientos
Uniones soldadas. Formulario de soldadura y rodamientos SISTEMAS MECÁNICOS

2 Tracción, compresión, flexión.
Tensión admisible de soldadura. R -> Tensión de rotura. y -> Tensión de fluencia para materiales. R (Acero estructural C) -> N/mm2 y (Acero estructural C) -> 250 N/mm2 TENSIÓN ADMISIBLE DEL MAT. BASE adm= R / n n>1 n depende de tipo de carga y material base. TENSIÓN ADMISIBLE DE LA SOLDADURA (Restrictivo) [AISC] adm sold = y .   <  depende de cómo trabaja la soldadura.  Tracción, compresión, flexión. Cortadura A tope En ángulo 0,6 0,4 SISTEMAS MECÁNICOS

3 Tablas para torsión. h es Z en soldadura. J = a Ju Cortante producido.
τ‘’ = M.r / J SISTEMAS MECÁNICOS

4 Tablas para flexión. SISTEMAS MECÁNICOS SISTEMAS MECÁNICOS

5 LÍMITE DE FATIGA Se = Límite de resistencia a fatiga en ubicación crítica de la máquina, en geometría y condición de uso.

6 ka: factor de modificación de condición superficial.
FACTORES EN SOLDADURA ka: factor de modificación de condición superficial. En soldadura sin maquinar se toman los mismos parámetros que como sale de forja. En caso de esmerilarse la soldadura tomar los parámetros de esmerilado (debe vigilarse, ya que hay una gran dispersión en los experimentos en función de la calidad del acabado).

7 kb: Factor de modificación de tamaño
FACTORES EN SOLDADURA kb: Factor de modificación de tamaño kb = 1 : Para carga axial o tangencial. Para flexión y torsión Si viga está rotando (de = d): kb = 1,24 de^-0, ,8 < de< 50 mm kb = 0,859 – 0,000837de < de < 254 mm Si viga no está rotando y sólo hay flexión (de):

8 kc: Factor de modificación de carga
Si flexión: kc =1 Ejemplo: axial (a tope)

9 kd: Factor de modificación de temperatura
ke: Factor de modificación de factores varios. Se utiliza por si se necesita tener en cuenta otros factores. Normalmente ke = 1.

10 σa’ = Kfs * σa σm’ = Kfs * σm Kfs
CÁLCULO DE TENSIONES ALTERNATIVAS Y MEDIAS σa’ = Kfs * σa σm’ = Kfs * σm Se deben calcular tensiones alternativas y medias en función de las estáticas. Aumentan. Kfs

11 CRITERIOS SEGURIDAD En fatiga de soldaduras se suele escoger la recta de Gerber. Donde: Se = Límite a fatiga Su = Resistencia material n = factor de seguridad a fatiga n > ndiseño Satisfactorio Factor de seguridad a fatiga Su,Se en Mpa σm, σa en N

12 RODAMIENTOS: Diámetro interno según designación
Tres dígitos Más de tres dígitos Caso 1 [De 10 a 17]. Más de tres dígitos Caso 2 [De 20 a 480] Multiplicar por 5. Caso 3 [Superior a 480]. SISTEMAS MECÁNICOS

13 Capacidad de carga dinámica
RODAMIENTOS Capacidad de carga dinámica Las duraciones de vida nominal L10 y L10h provienen de la fórmula: Siendo: • L10 (106 revoluciones alcanzada o sobrepasada para el 90%) • L10h, duración de vida nominal en horas de funcionamiento • C, capacidad de carga dinámica (N) • P, carga dinámica equivalente (N) k, exponente de duración de vida • Rodamientos de rodillos, p=10/3 • Rodamientos a bolas, p=3 • n, Velocidad de funcionamiento (rpm) SISTEMAS MECÁNICOS

14 Carga dinámica equivalente
RODAMIENTOS Carga dinámica equivalente P, se obtiene de cálculo • Es una carga P que da como resultado la misma duración de vida que el colectivo de cargas combinadas que actúa en la realidad. siendo: • P, carga dinámica equivalente [N] • Fr, carga radial dinámica [N] • Fa, carga axial dinámica [N] • X, factor radial (tablas) • Y factor axial (tablas) SISTEMAS MECÁNICOS

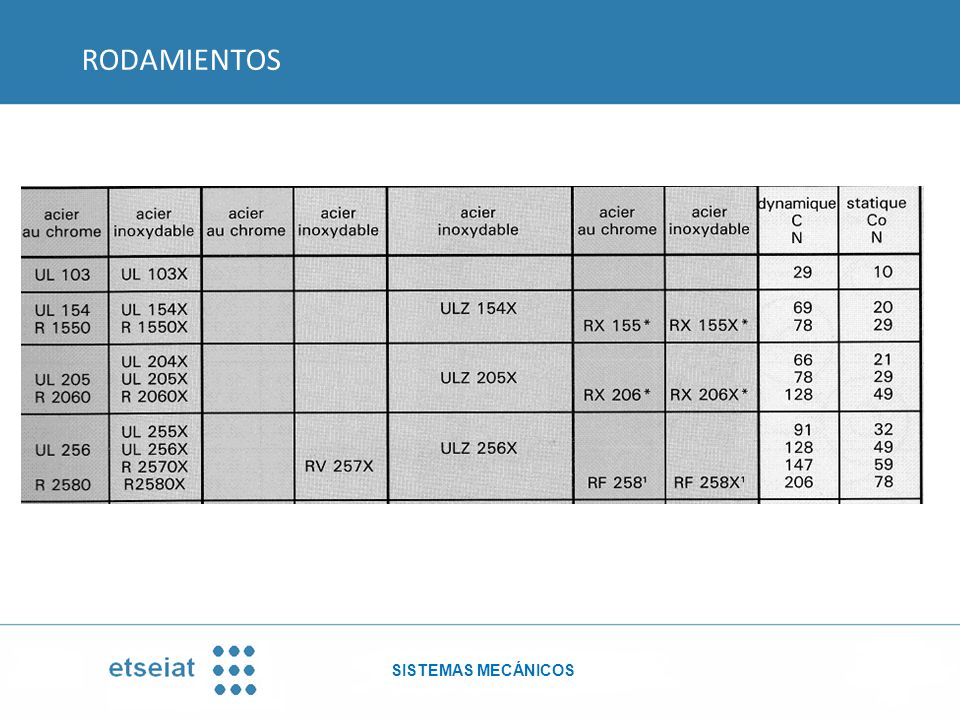

15 RODAMIENTOS SISTEMAS MECÁNICOS

16 RODAMIENTOS SISTEMAS MECÁNICOS

17 RODAMIENTOS SISTEMAS MECÁNICOS
