1 Mecanizado de productos metalmecánicos
Convenio Centro Don Bosco - SENA Educación para el trabajo y el desarrollo humano Formamos buenos cristianos y honestos ciudadanos Cálculo de engranajes Mecanizado de productos metalmecánicos Septiembre de 2010

2 Objetivos Identificar las partes principales de un engranaje.
Calcular engranajes rectos. Identificar los diferentes perfiles de los dientes en los engranajes. Aplicar tablas para el cálculo de píñónes.

3 Introducción Clasificación: Engranajes rectos.
Transmisión de movimiento a ejes paralelos: Engranajes rectos. Engranajes helicoidales a ejes paralelos. Transmisión de movimiento a ejes perpendiculares: Engranajes Cónicos Tornillo sin fin y rueda. Cremallera.

4 Engranaje recto Diámetro primitivo:

5 Engranaje recto Paso circunferencial
Se medirá el paso sobre el diámetro primitivo dándose el nombre de paso circunferencial

6 Engranaje recto Módulo

7 Engranaje recto Diámetro exterior

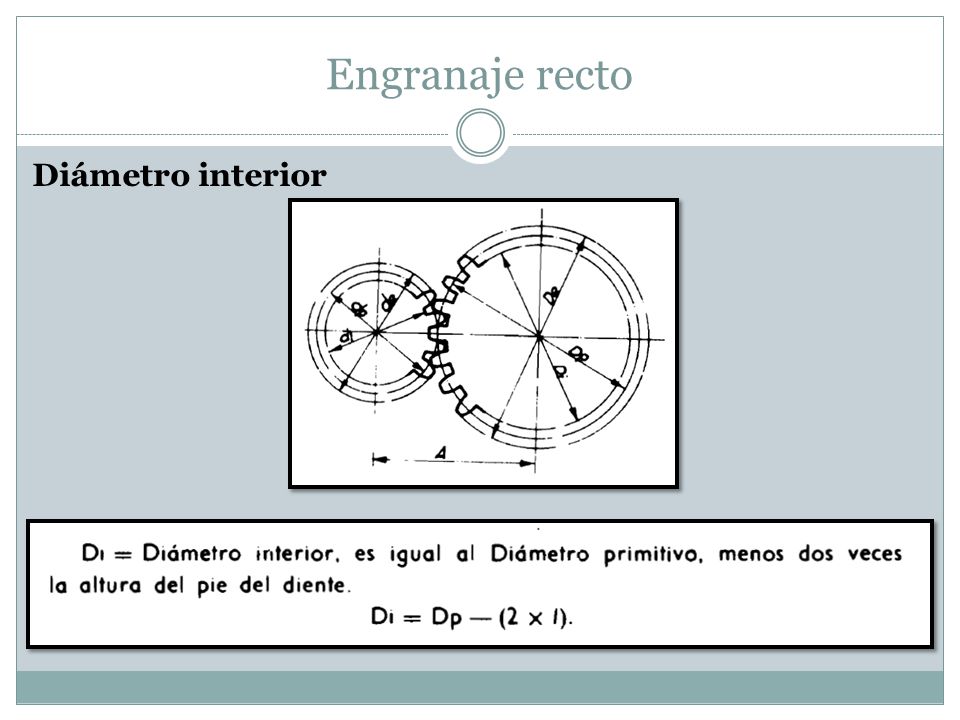

8 Engranaje recto Diámetro interior

9 Engranaje recto Distancia entre ejes

10 Engranaje recto Distancia entre ejes

11

12 Engranaje recto

13 Formulas generales

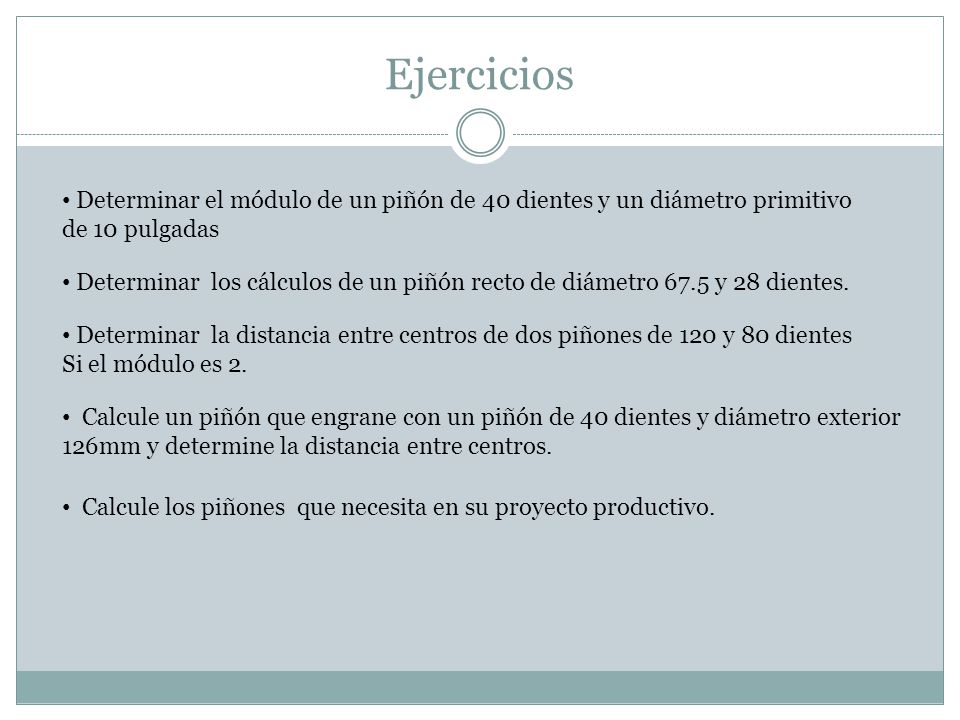

14 Ejercicios Determinar el módulo de un piñón de 40 dientes y un diámetro primitivo de 10 pulgadas Determinar los cálculos de un piñón recto de diámetro 67.5 y 28 dientes. Determinar la distancia entre centros de dos piñones de 120 y 80 dientes Si el módulo es 2. Calcule un piñón que engrane con un piñón de 40 dientes y diámetro exterior 126mm y determine la distancia entre centros. Calcule los piñones que necesita en su proyecto productivo.
