MECANISMOS DE ENGRANAJES: INTRODUCCION
2
Un posible origen….. Ruedas de fricción Engranajes Primitivos
3
A
4
Tipos de engrane Engrane recto Engrane helicoidal
5
Tipos de engrane Engrane cónico Tornillo sinfín
6
Dimensiones características
Circulo y Diámetro primitivo o de paso Base de medición de engranes Un par de engranajes actúan con sus Dp tangentes Punto primitivo o de paso Punto de tangencia de los Dp del par de engranajes y punto de intersección de los Dp con la línea entre centros de engranajes. Addendum Distancia radial desde el Dp hasta el diámetro exterior Dedendum Distancia radial desde el Dp hasta la raíz o base del diente
7
Paso circular Circulo primitivo Circulo de raiz Circulo de base
8
a
9
Dimensiones - Nomenclatura
Alturas Total = Addendum + dedendum de trabajo = suma de addendums conjugados Holgura = dedendum – addendum conjugado Angulos de Aproximación: ángulo girado desde el inicio del contacto hasta establecerse el contacto en el punto de paso de Alejamiento: idem desde el punto de paso hasta que cesa el contacto de Acción o de contacto= aproximación + alejamiento Cara : superficie de addendum Flanco : superficie de dedendum
10
Paso de engrane Medida del espaciamiento y tamaño de los dientes
Paso circular: distancia medida sobre la circunferencia primitiva entre puntos correspondientes de dientes contiguos. (N = Nª dientes) Pc (mm) = π * Dp (mm) / N Normalización sajona y métrica Paso diametral: relación entre el número de dientes y el Dp. Pc (en “) Módulo: relación entre el Dp y el número de dientes M = p [mm] / π
11
Pasos Métricos Estándar - Módulos
12
Pasos Diametrales Estándar (“)
13

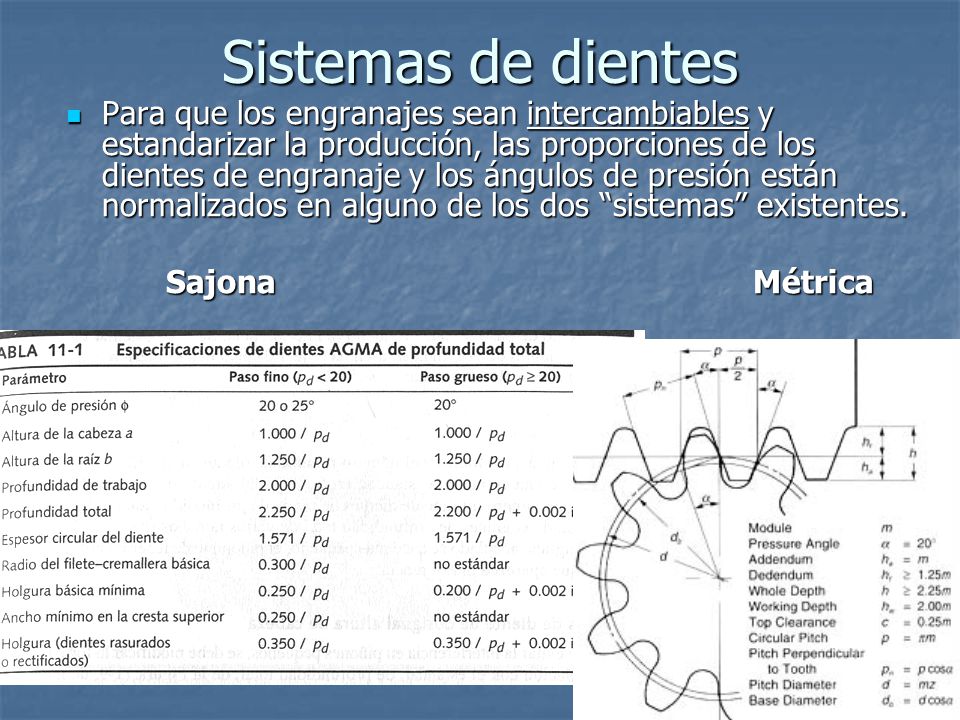

Sistemas de dientes Para que los engranajes sean intercambiables y estandarizar la producción, las proporciones de los dientes de engranaje y los ángulos de presión están normalizados en alguno de los dos “sistemas” existentes. Sajona Métrica
