1 DISPOSITIVO DE TRANSFERENCIA

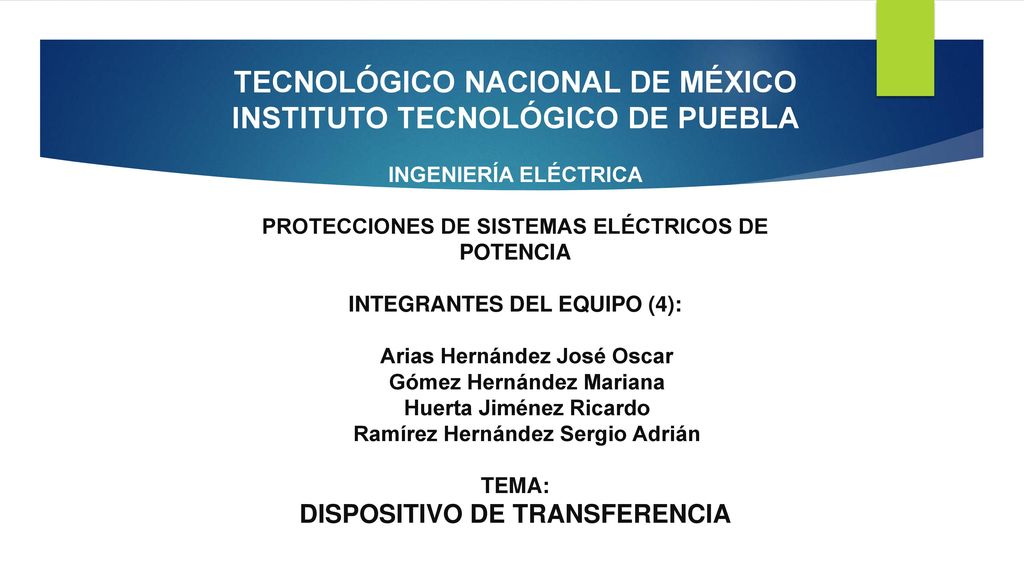

2 TECNOLÓGICO NACIONAL DE MÉXICO INSTITUTO TECNOLÓGICO DE PUEBLA INGENIERÍA ELÉCTRICA PROTECCIONES DE SISTEMAS ELÉCTRICOS DE POTENCIA INTEGRANTES DEL EQUIPO (4): Arias Hernández José Oscar Gómez Hernández Mariana Huerta Jiménez Ricardo Ramírez Hernández Sergio Adrián TEMA: DISPOSITIVO DE TRANSFERENCIA

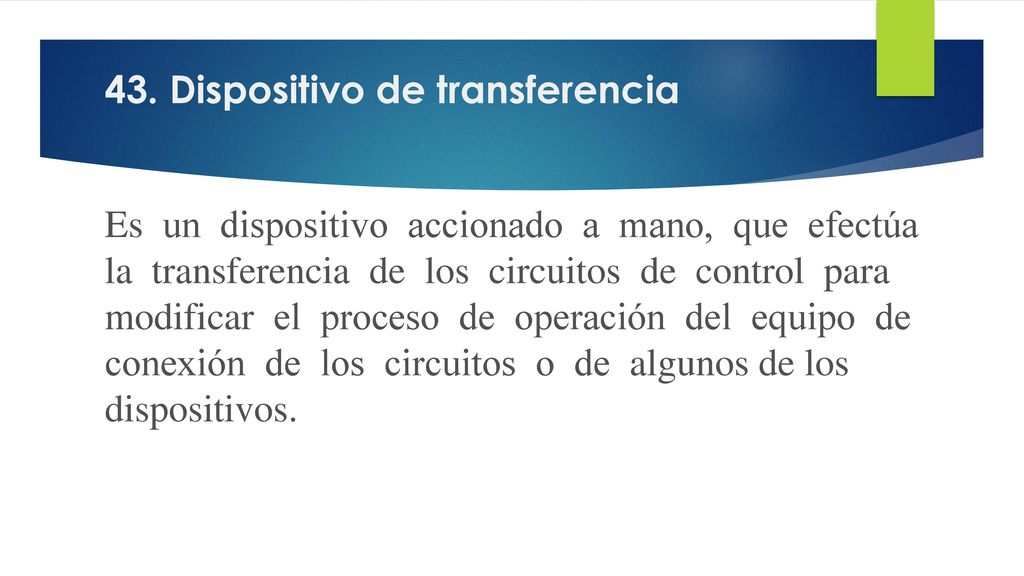

3 43. Dispositivo de transferencia
Es un dispositivo accionado a mano, que efectúa la transferencia de los circuitos de control para modificar el proceso de operación del equipo de conexión de los circuitos o de algunos de los dispositivos.

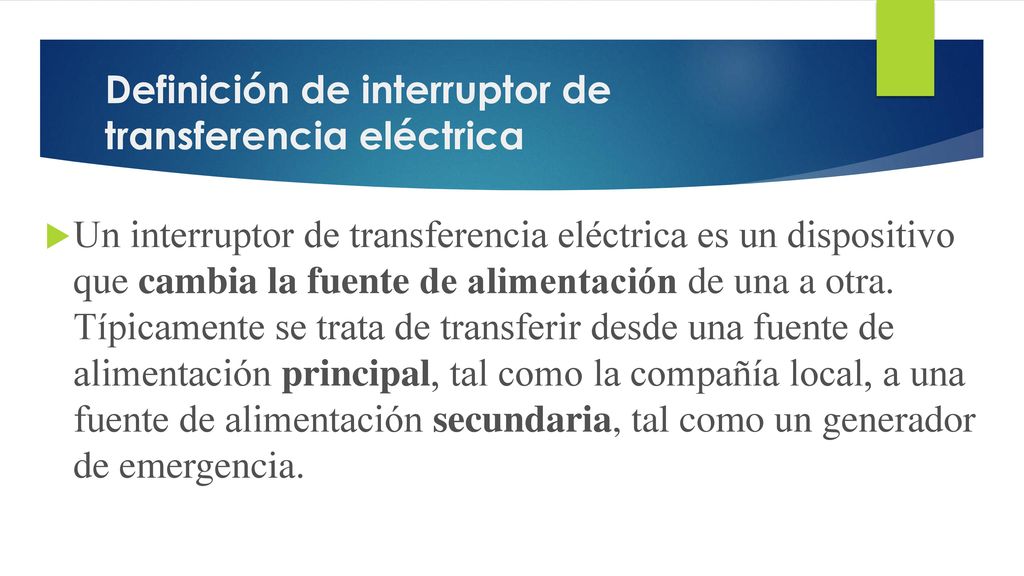

4 Definición de interruptor de transferencia eléctrica
Un interruptor de transferencia eléctrica es un dispositivo que cambia la fuente de alimentación de una a otra. Típicamente se trata de transferir desde una fuente de alimentación principal, tal como la compañía local, a una fuente de alimentación secundaria, tal como un generador de emergencia.

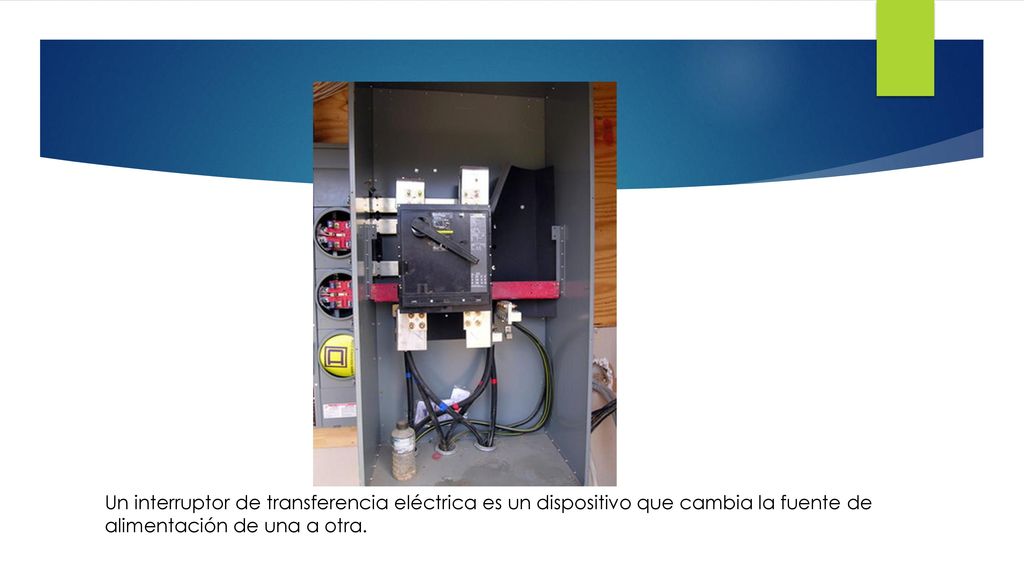

5 Un interruptor de transferencia eléctrica es un dispositivo que cambia la fuente de alimentación de una a otra.

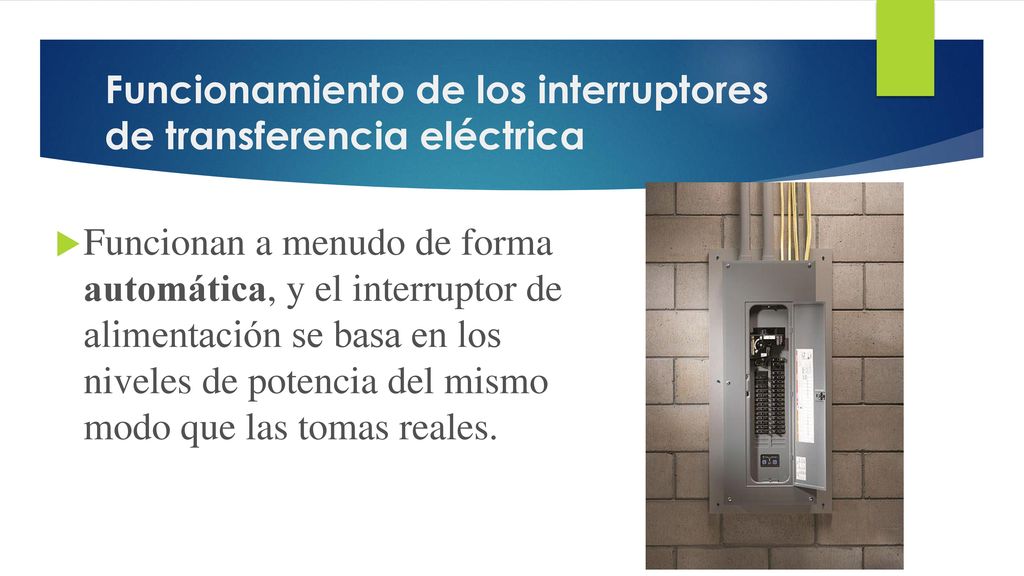

6 Funcionamiento de los interruptores de transferencia eléctrica
Funcionan a menudo de forma automática, y el interruptor de alimentación se basa en los niveles de potencia del mismo modo que las tomas reales.

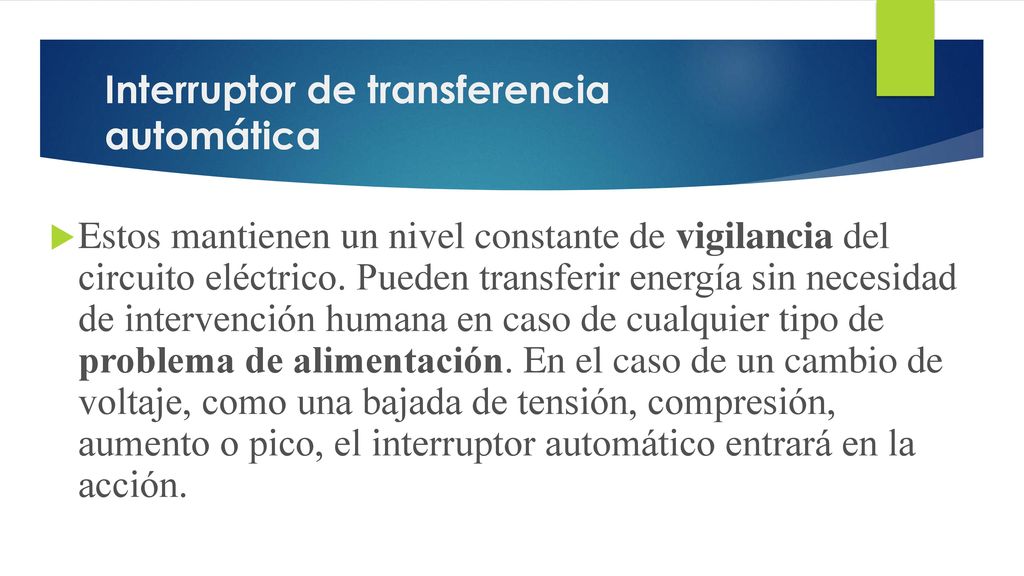

7 Interruptor de transferencia automática
Estos mantienen un nivel constante de vigilancia del circuito eléctrico. Pueden transferir energía sin necesidad de intervención humana en caso de cualquier tipo de problema de alimentación. En el caso de un cambio de voltaje, como una bajada de tensión, compresión, aumento o pico, el interruptor automático entrará en la acción.

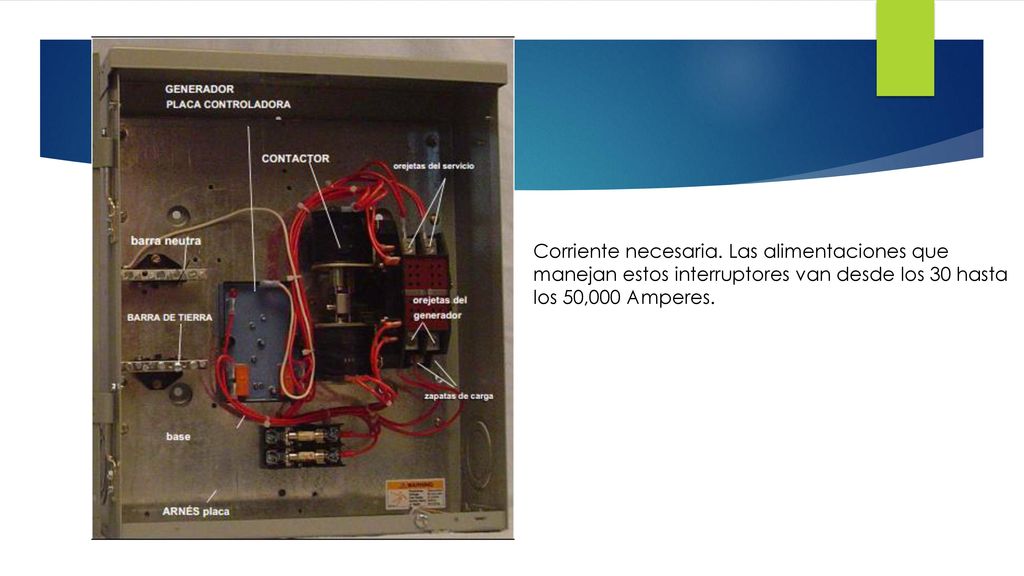

8 Corriente necesaria. Las alimentaciones que manejan estos interruptores van desde los 30 hasta los 50,000 Amperes.

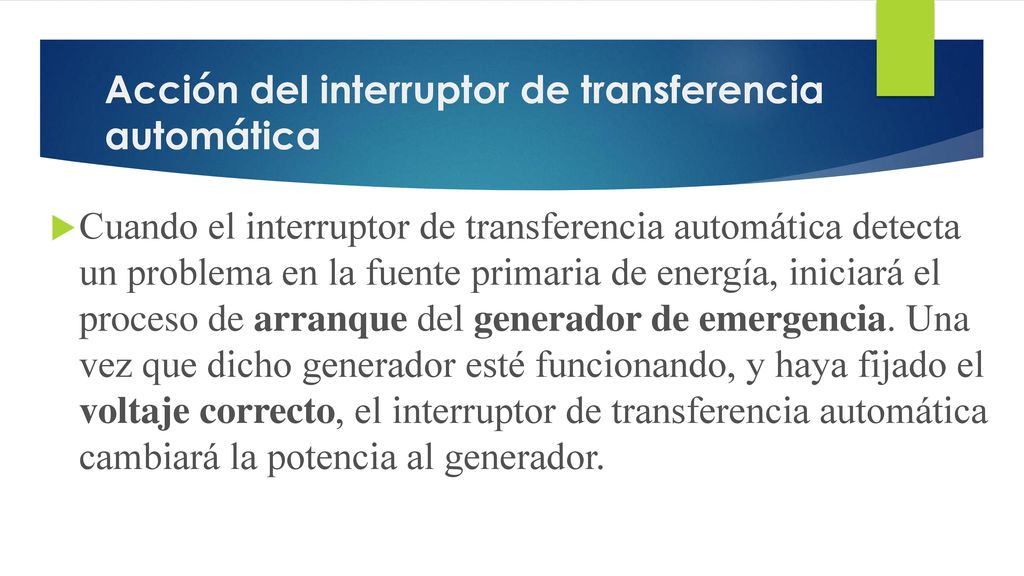

9 Acción del interruptor de transferencia automática
Cuando el interruptor de transferencia automática detecta un problema en la fuente primaria de energía, iniciará el proceso de arranque del generador de emergencia. Una vez que dicho generador esté funcionando, y haya fijado el voltaje correcto, el interruptor de transferencia automática cambiará la potencia al generador.

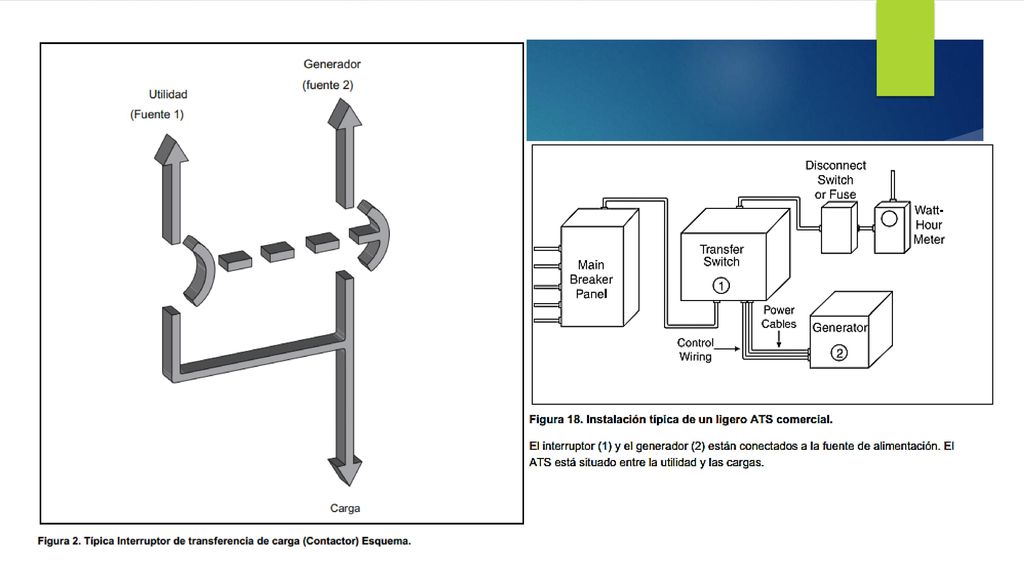

10

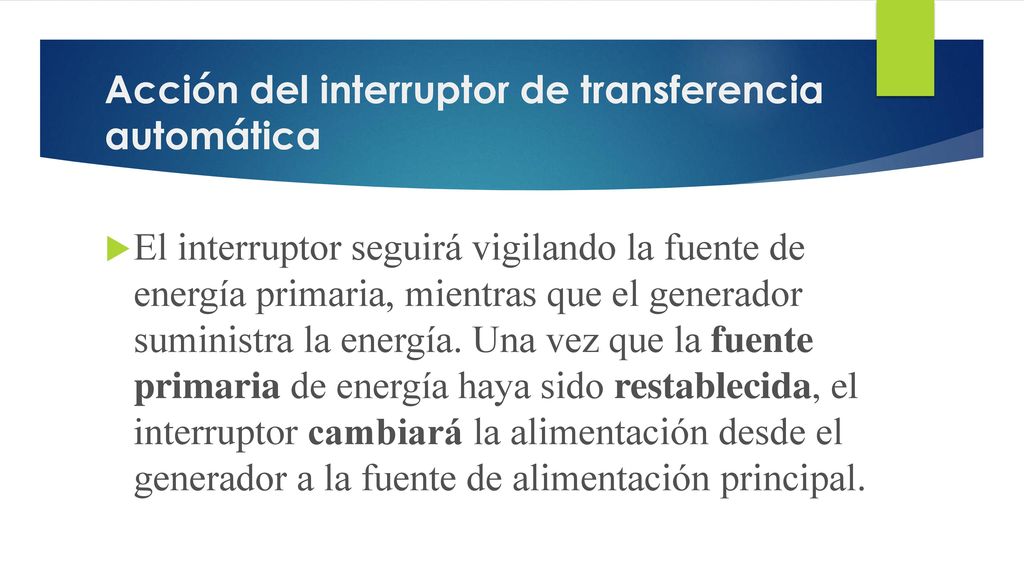

11 Acción del interruptor de transferencia automática
El interruptor seguirá vigilando la fuente de energía primaria, mientras que el generador suministra la energía. Una vez que la fuente primaria de energía haya sido restablecida, el interruptor cambiará la alimentación desde el generador a la fuente de alimentación principal.

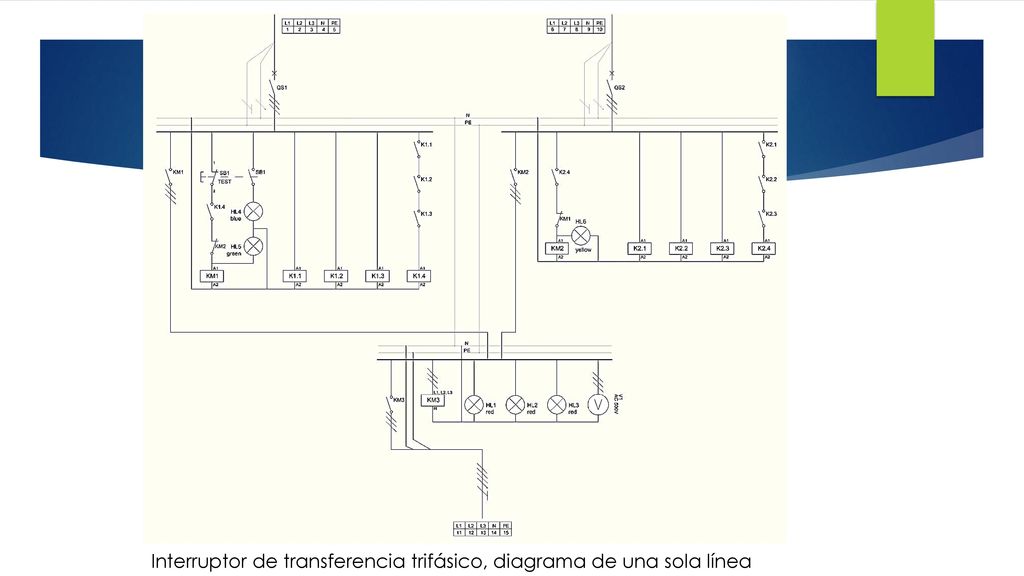

12 Interruptor de transferencia trifásico, diagrama de una sola línea

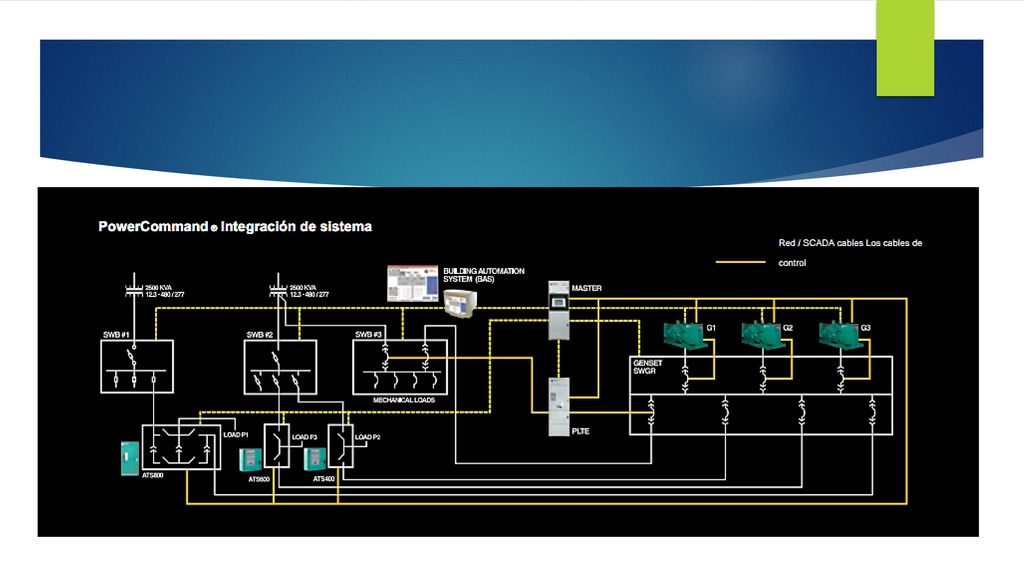

13

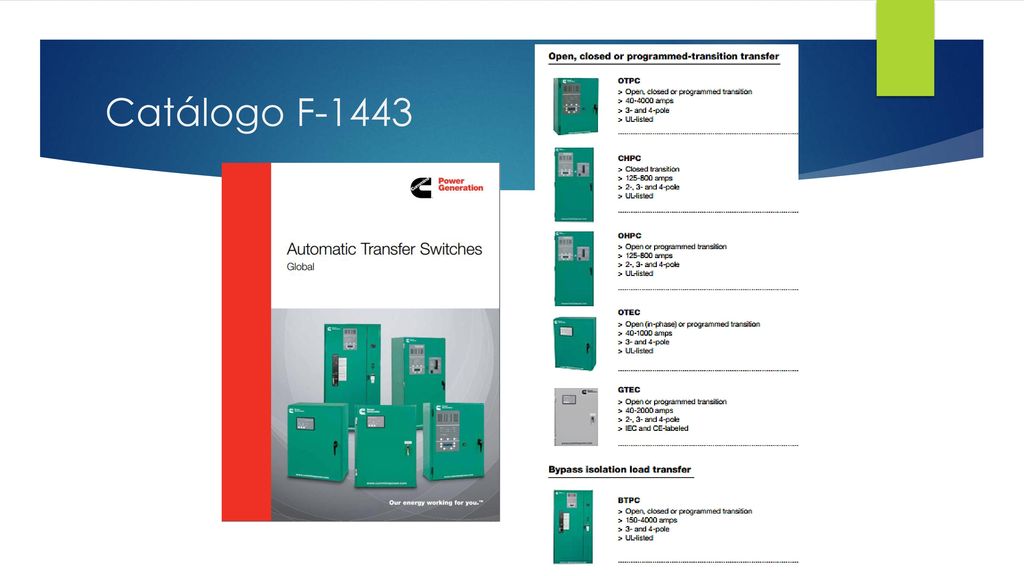

14 Catálogo F-1443

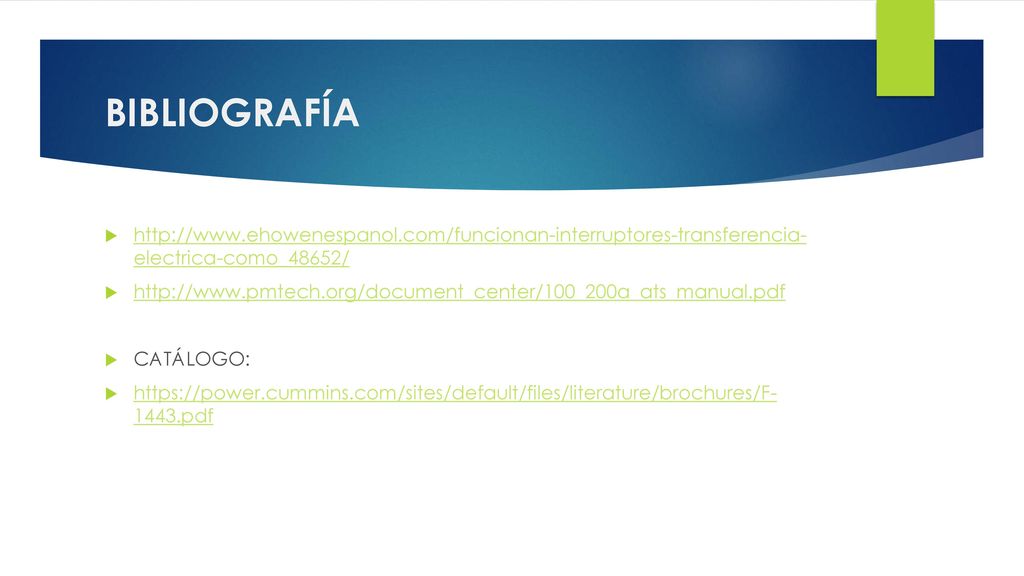

15 BIBLIOGRAFÍA electrica-como_48652/ CATÁLOGO: pdf
