1 CLASE 2

2 MODIFICAR / OPERACIÓN EN 3D

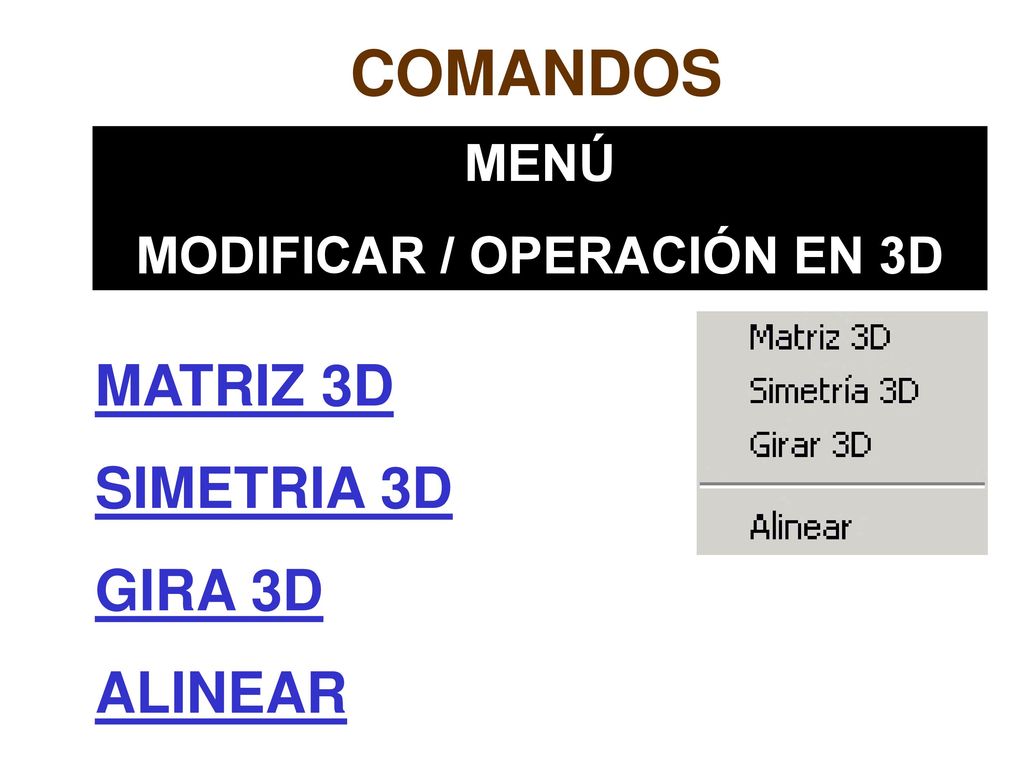

COMANDOS MENÚ MODIFICAR / OPERACIÓN EN 3D MATRIZ 3D SIMETRIA 3D GIRA 3D ALINEAR

3 MODIFICAR / OPERACIÓN EN 3D

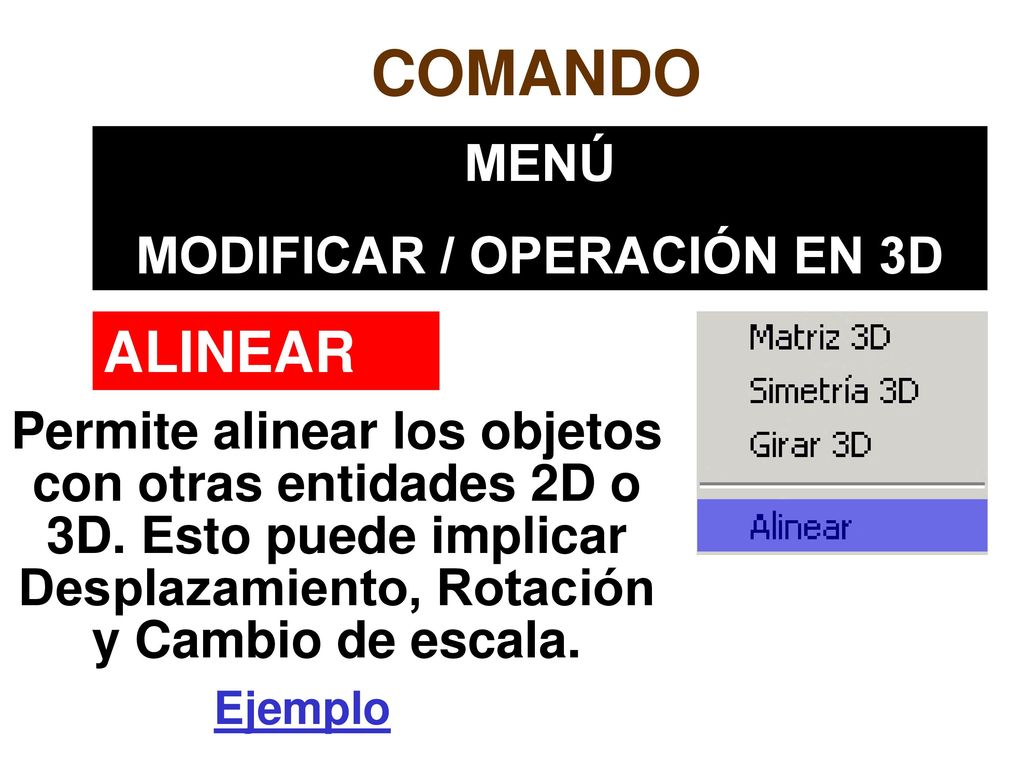

COMANDO MENÚ MODIFICAR / OPERACIÓN EN 3D ALINEAR Permite alinear los objetos con otras entidades 2D o 3D. Esto puede implicar Desplazamiento, Rotación y Cambio de escala. Ejemplo

4 MODIFICAR / OPERACIÓN EN 3D

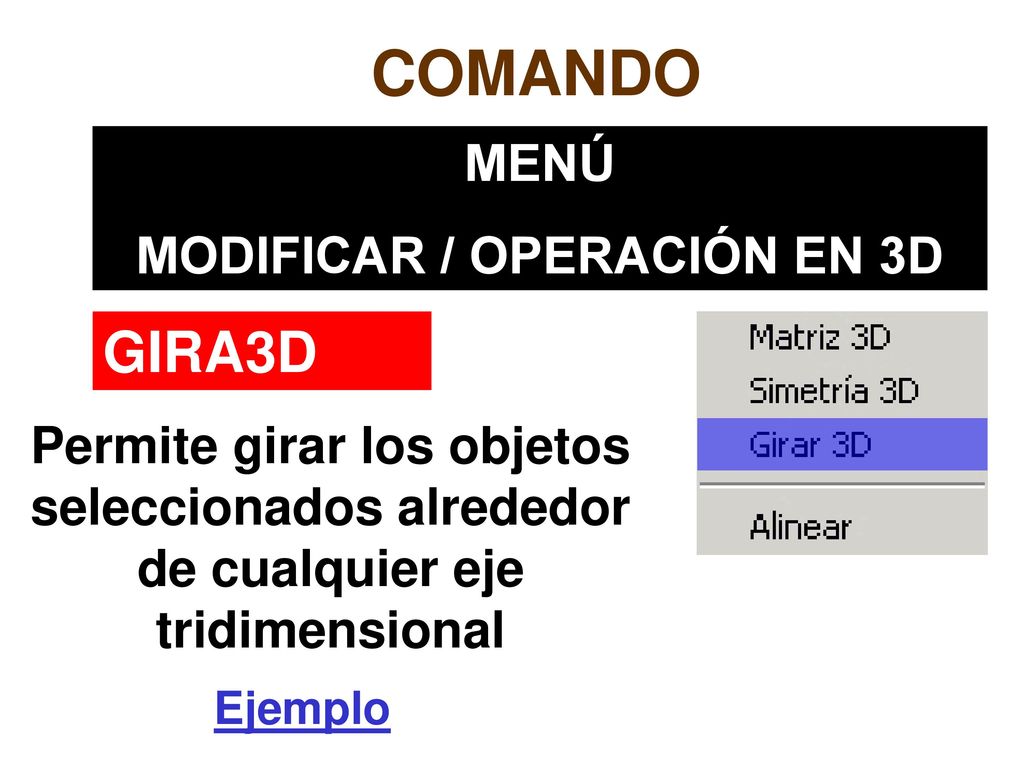

COMANDO MENÚ MODIFICAR / OPERACIÓN EN 3D GIRA3D Permite girar los objetos seleccionados alrededor de cualquier eje tridimensional Ejemplo

5 MODIFICAR / OPERACIÓN EN 3D

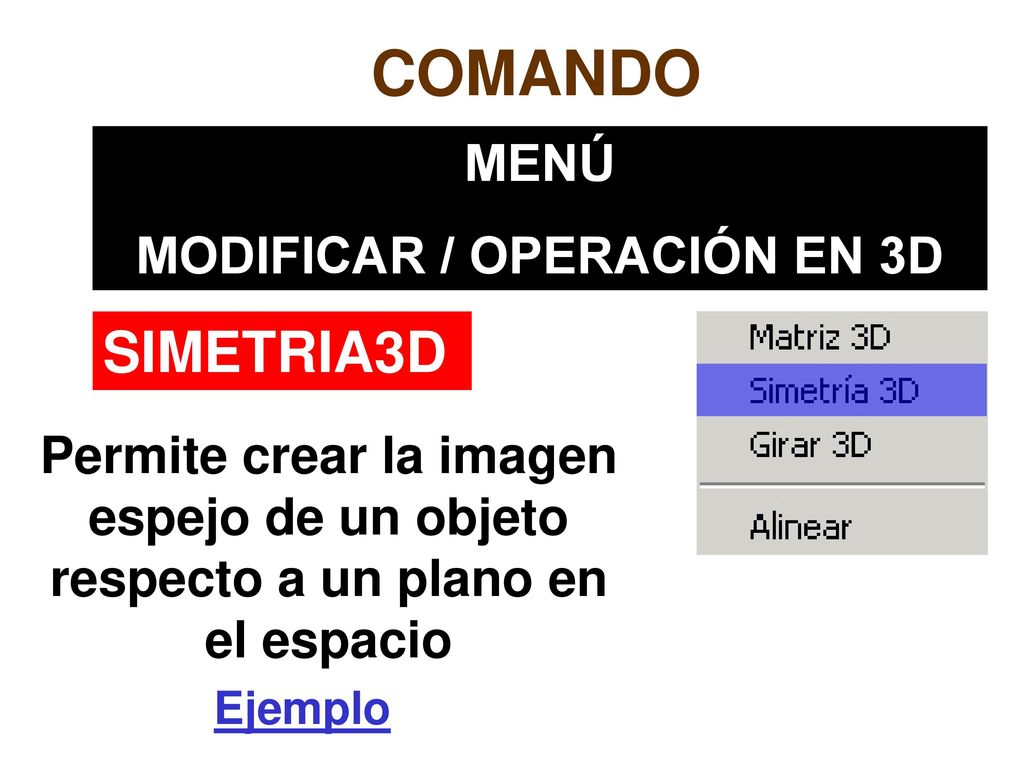

COMANDO MENÚ MODIFICAR / OPERACIÓN EN 3D SIMETRIA3D Permite crear la imagen espejo de un objeto respecto a un plano en el espacio Ejemplo

6 MODIFICAR / OPERACIÓN EN 3D

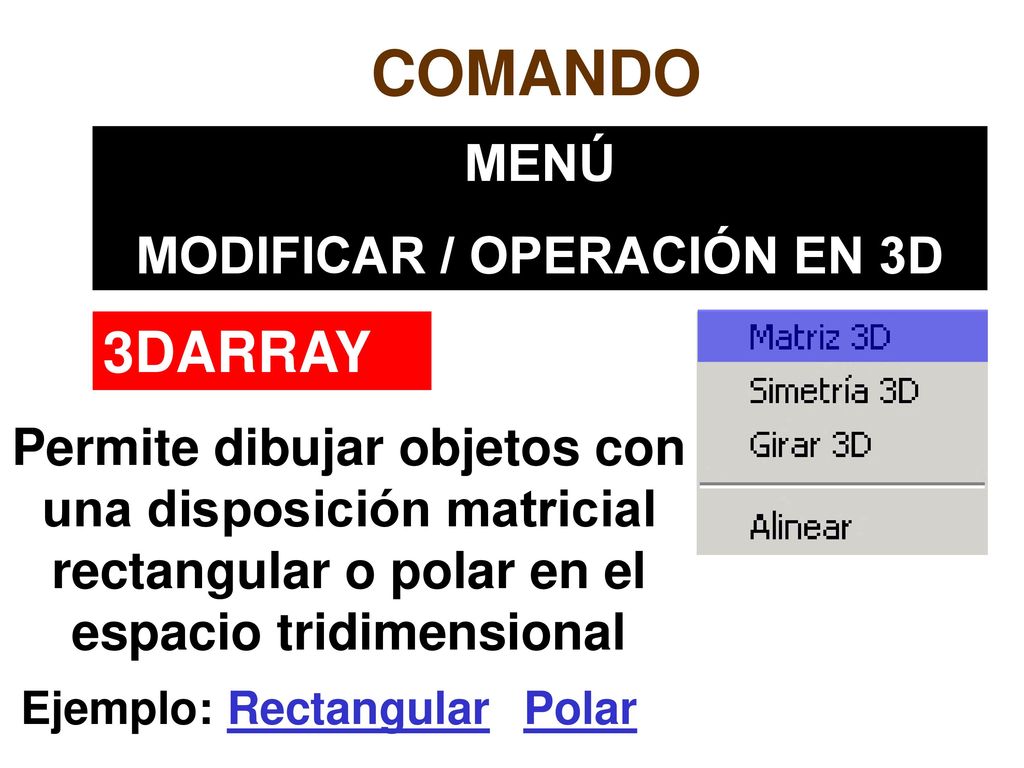

COMANDO MENÚ MODIFICAR / OPERACIÓN EN 3D 3DARRAY Permite dibujar objetos con una disposición matricial rectangular o polar en el espacio tridimensional Ejemplo: Rectangular Polar

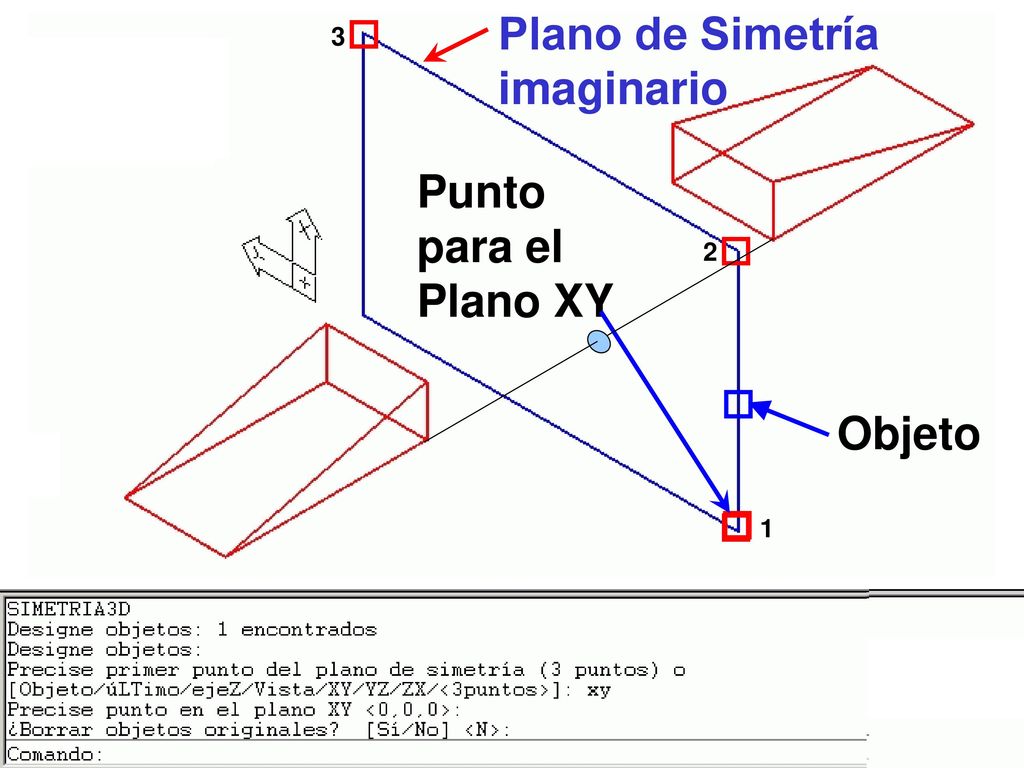

7 Plano de Simetría imaginario Opción 3puntos Opción xy Opción Objeto
Punto para el Plano XY 2 Objeto 1

8 Precise ángulo de rotación o [Referencia]: 90
Comando: Precise primer punto del eje o defínalo mediante [Objeto/úLTimo/Vista/ejeX/ejeY/ejeZ/<2 puntos>]: Precise segundo punto del eje: <Orto desactivado> Designe objetos: Precise primer punto del eje o defínalo mediante [Objeto/úLTimo/Vista/ejeX/ejeY/ejeZ/<2 puntos>]: Comando: ROTATE3D Ángulo positivo actual: ANGDIR=contrario al sentido horario ANGBASE=0 Designe objetos: 1 encontrados

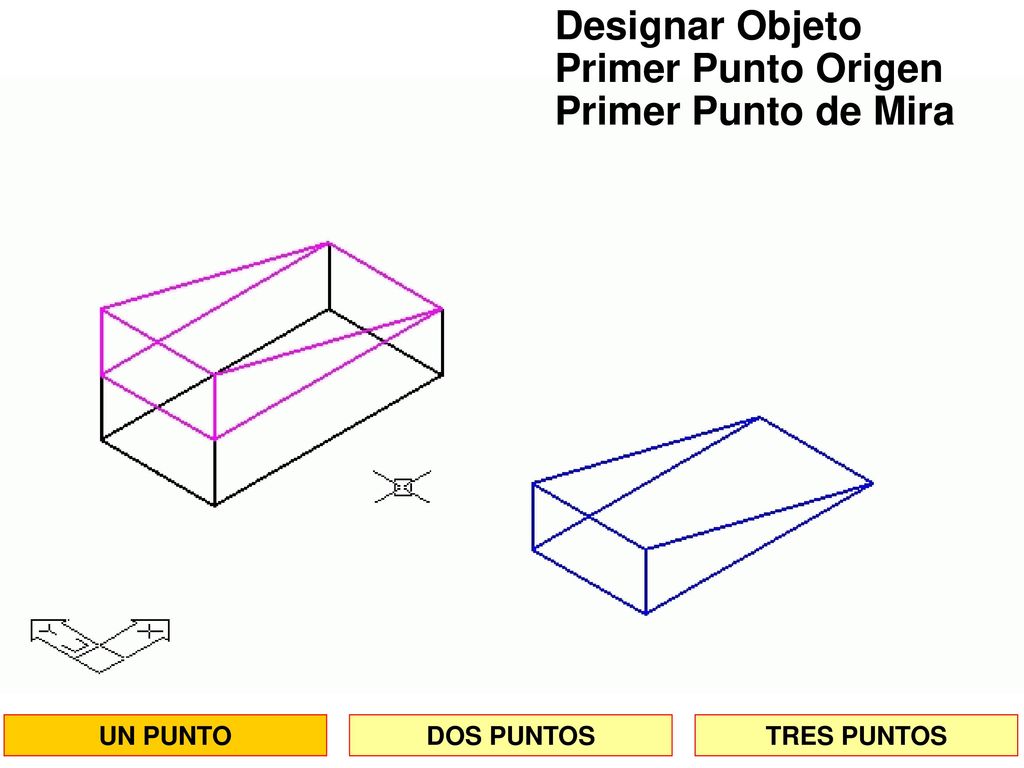

9 Designar Objeto Primer Punto Origen Primer Punto de Mira UN PUNTO
DOS PUNTOS TRES PUNTOS

10 Designar Objeto Primer Punto Origen Primer Punto de Mira
Segundo Punto Origen Segundo Punto de Mira Escalado NO SI UN PUNTO DOS PUNTOS TRES PUNTOS

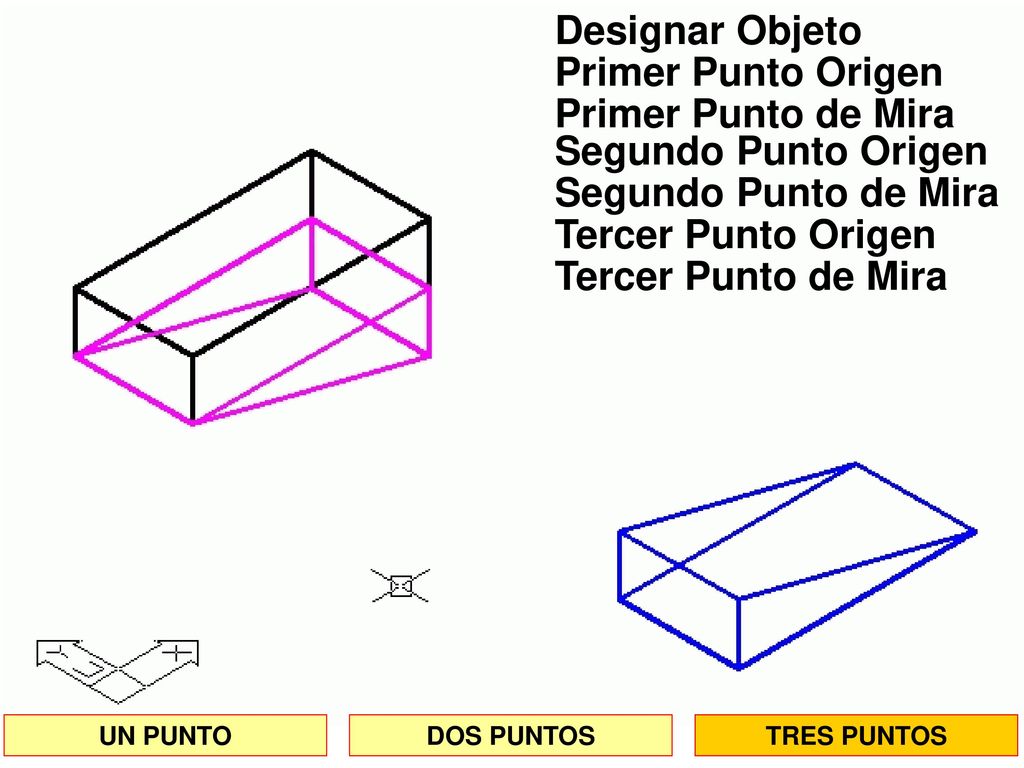

11 Designar Objeto Primer Punto Origen Primer Punto de Mira
Segundo Punto Origen Segundo Punto de Mira Tercer Punto Origen Tercer Punto de Mira UN PUNTO DOS PUNTOS TRES PUNTOS

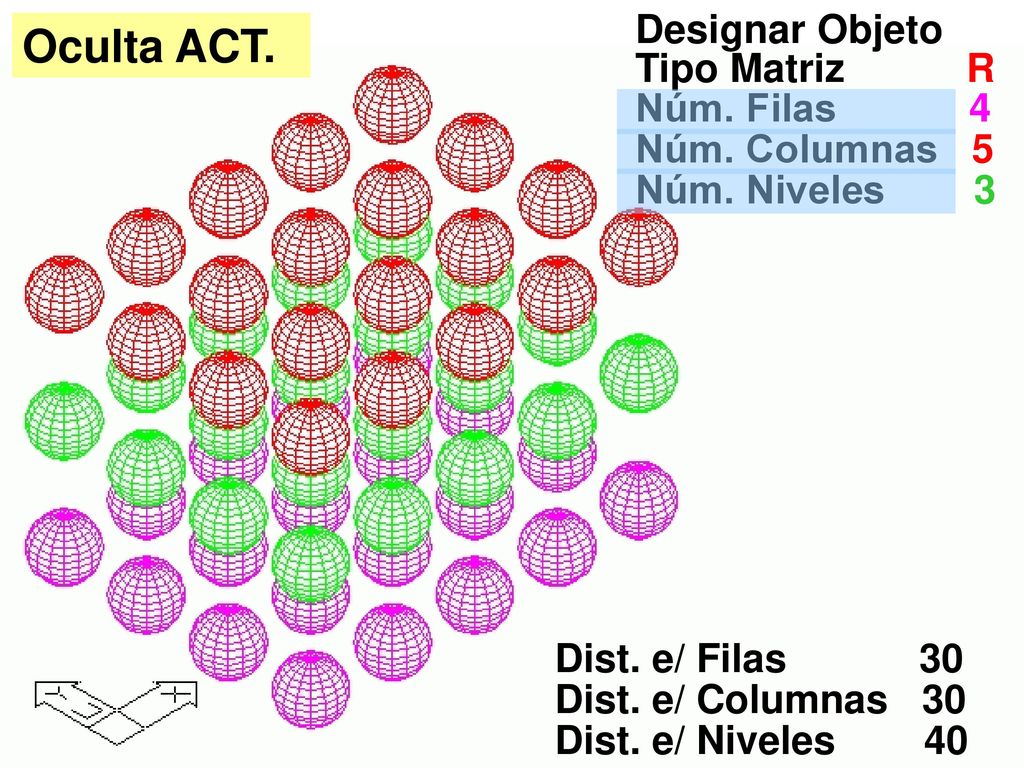

12 Oculta ACT. Designar Objeto Tipo Matriz R Núm. Filas 4 Núm. Columnas 5
Núm. Niveles Dist. e/ Filas Dist. e/ Columnas 30 Dist. e/ Niveles

13 Designar Objeto Tipo Matriz P Núm. Element Áng. rellenar Girar Objeto NO SI Centro de la Matriz Segundo Pto.
