TEMA 13: CIRCUÍTOS ELÉCTRICOS
2

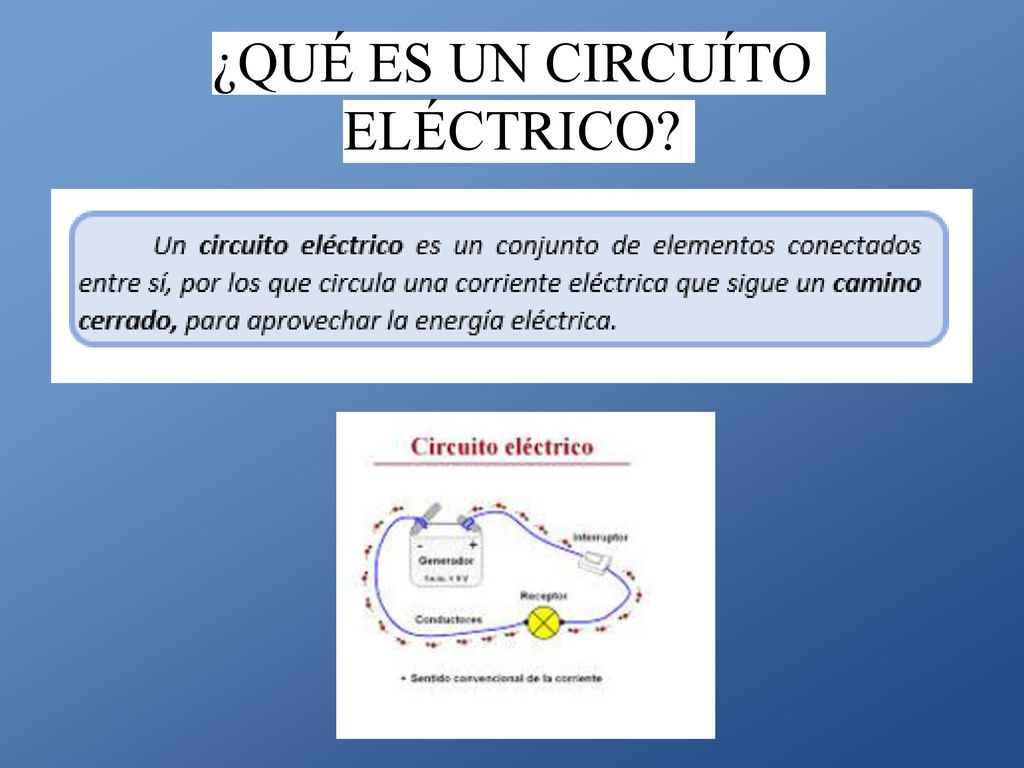

¿QUÉ ES UN CIRCUÍTO ELÉCTRICO?
3

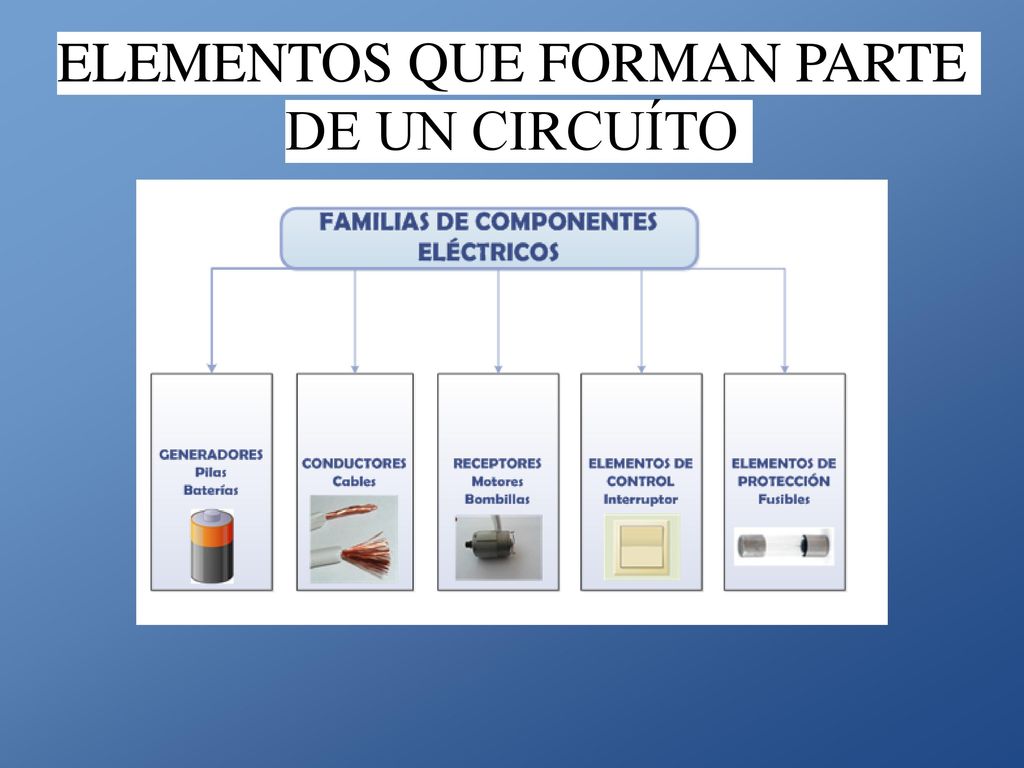

ELEMENTOS QUE FORMAN PARTE DE UN CIRCUÍTO
4

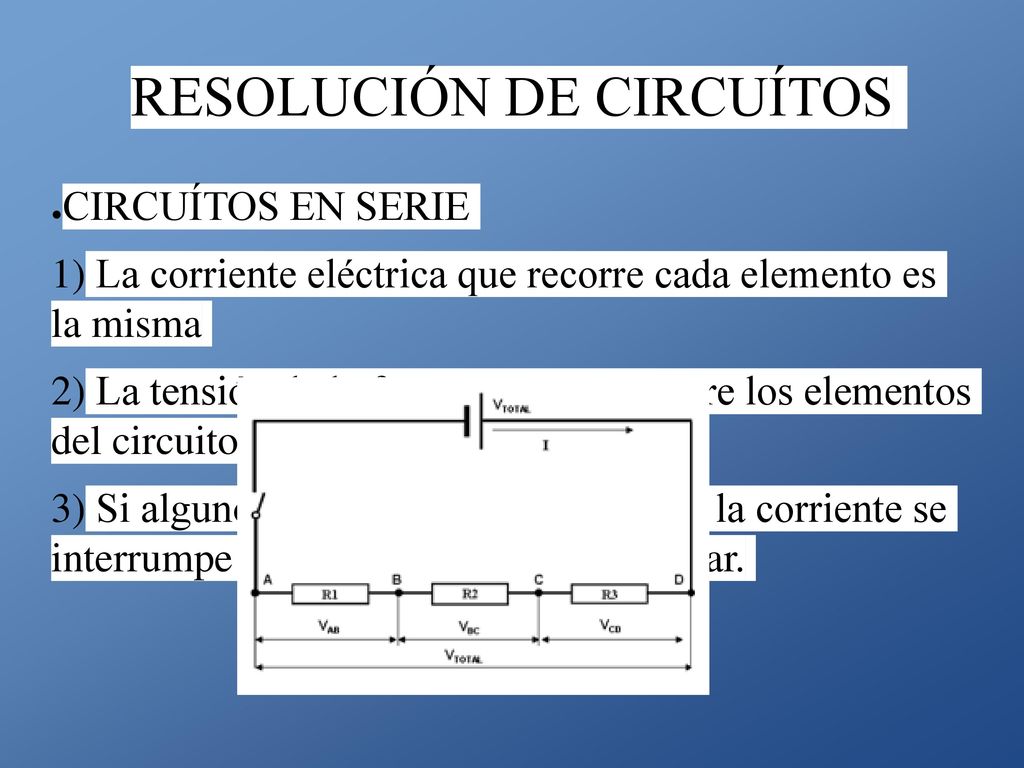

RESOLUCIÓN DE CIRCUÍTOS
CIRCUÍTOS EN SERIE La corriente eléctrica que recorre cada elemento es la misma La tensión de la fuente se reparte entre los elementos del circuito Si alguno de los elementos se avería, la corriente se interrumpe y el circuito deja de funcionar.
5

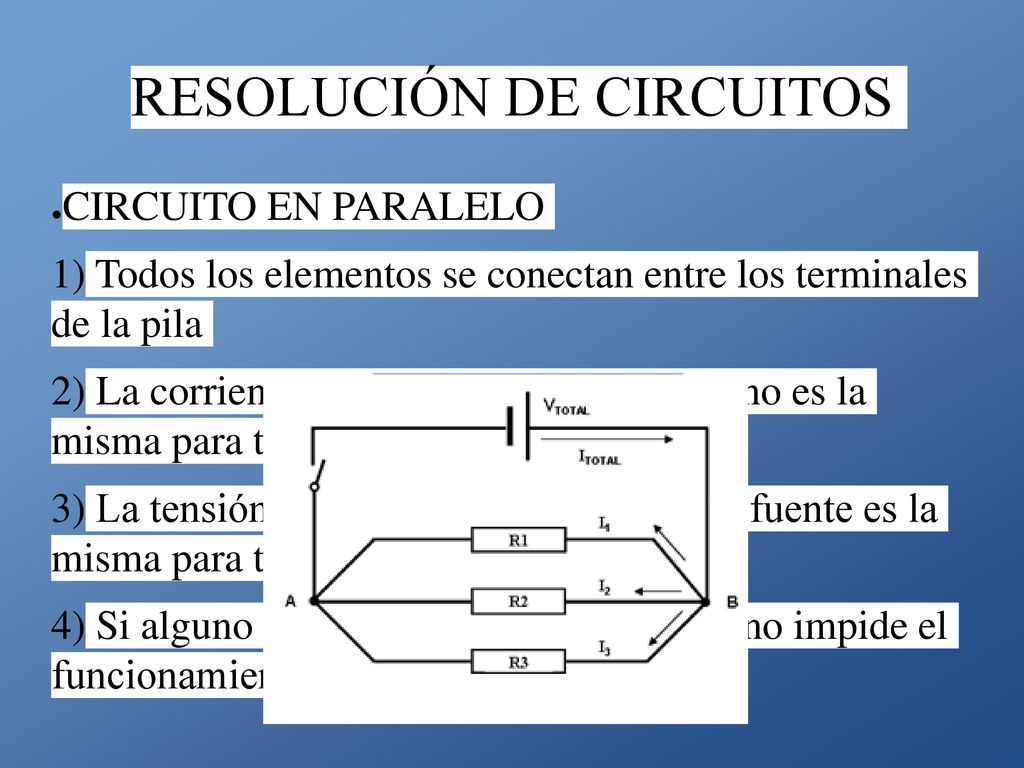

RESOLUCIÓN DE CIRCUITOS
CIRCUITO EN PARALELO Todos los elementos se conectan entre los terminales de la pila La corriente que proporciona la fuente no es la misma para todos los elementos La tensión eléctrica que proporciona la fuente es la misma para todos los elementos Si alguno de los elementos se estropea no impide el funcionamiento de los demás
6

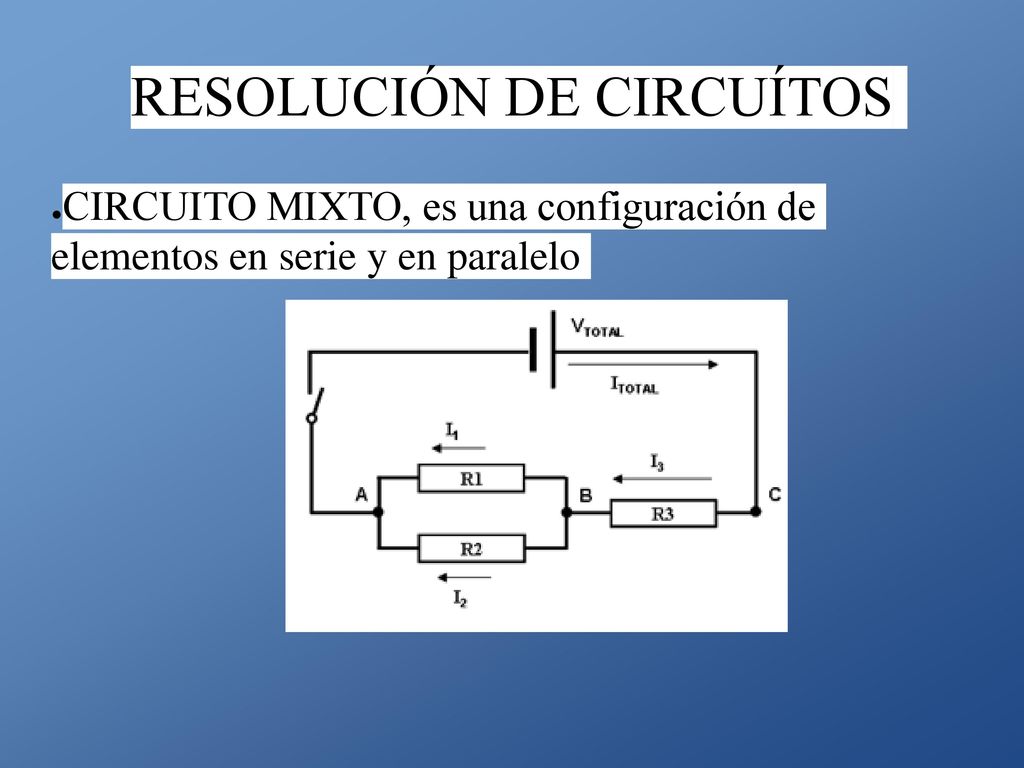

RESOLUCIÓN DE CIRCUÍTOS
CIRCUITO MIXTO, es una configuración de elementos en serie y en paralelo
