CONEXIÓN EN SERIE-PARALELO-MIXTO
Oscar Ignacio Botero H.
2
CIRCUITO SERIE Un circuito es serie cuando una terminal de un dispositivo se une ÚNICAMENTE con la terminal de otro dispositivo o cuando en un nodo ÚNICAMENTE están conectadas dos terminales de dos dispositivos. RT = R1+R2+R3+...+RN
3
Ejemplo: ¿Halle RT entre las terminales A y B?
CIRCUITO SERIE …cont Ejemplo: ¿Halle RT entre las terminales A y B?
4

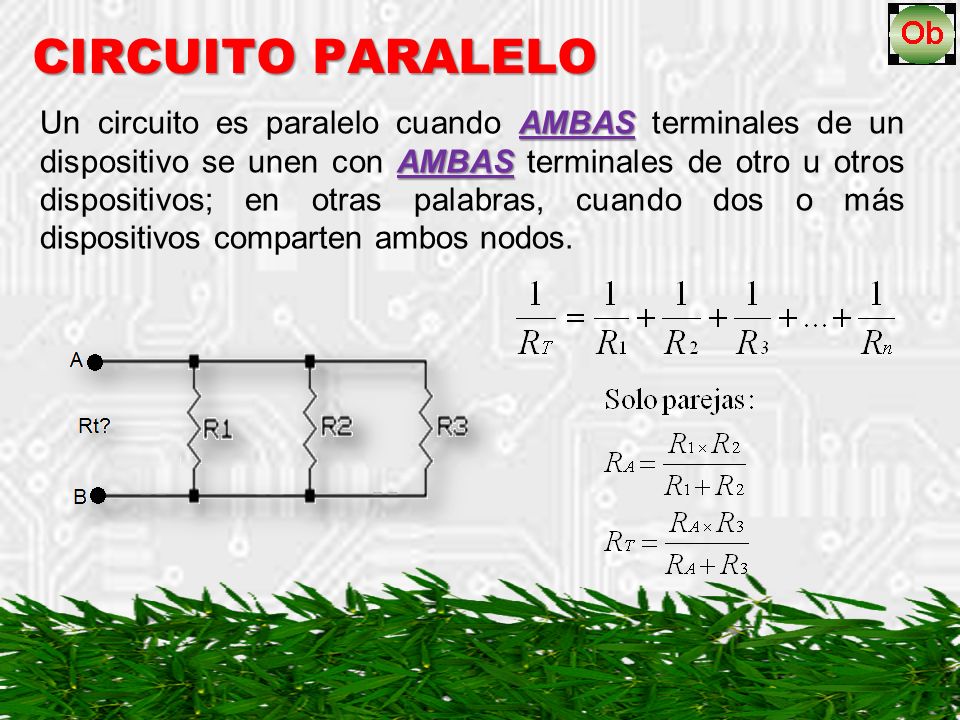

CIRCUITO PARALELO Un circuito es paralelo cuando AMBAS terminales de un dispositivo se unen con AMBAS terminales de otro u otros dispositivos; en otras palabras, cuando dos o más dispositivos comparten ambos nodos.
5
CIRCUITO PARALELO …cont
Tips: Si se tienen 2 resistencias en paralelo del mismo valor la equivalente será la mitad de una de ellas. Si se tienen 2 o más resistencias en paralelo de diferentes valores, la equivalente será menor que la menor de ellas.
6
Ejemplo: ¿Halle RT en el siguiente circuito?
CIRCUITO PARALELO …cont Ejemplo: ¿Halle RT en el siguiente circuito?
7
CIRCUITO MIXTO Ejemplo: Halle RT entre las terminales Y y Z en el siguiente circuito, si: a) El interruptor está en la posición A. b) El interruptor está en la posición B.
8
El circuito simplificado queda así:
CIRCUITO MIXTO …cont El circuito simplificado queda así: a) El interruptor está en la posición A b) El interruptor está en la posición B
9
CIRCUITO MIXTO …cont Ejemplo: ¿Halle RT entre las terminales R y S?
El interruptor 1 y 2 (Sw1 y Sw2) están montados sobre un mismo eje y por ello se mueven simultáneamente, o sea, cuando el Sw1 está en la posición A, el Sw2 está en la posición C y cuando Sw1 está en la posición B, el Sw2 está en la posición D; la línea discontinua representa este tipo de interruptor. a) El interruptor 1 está en la posición A b) El interruptor 1 está en la posición B
10
CIRCUITO MIXTO …cont Para comenzar el análisis lo haremos por la parte derecha del circuito: Paralelos Serie Paralelo El circuito resumido queda así:
11
CIRCUITO MIXTO …cont a) El interruptor 1 está en la posición A
b) El interruptor 1 está en la posición B
12
GRACIAS
