ELECTRICIDAD Y CIRCUITOS ELÉCTRICOS

Presentación del tema: "ELECTRICIDAD Y CIRCUITOS ELÉCTRICOS"— Transcripción de la presentación:

1 ELECTRICIDAD Y CIRCUITOS ELÉCTRICOS
MODULO I: SISTEMA DE CARGA Y ARRANQUE DEL MOTOR ELECTRICIDAD Y CIRCUITOS ELÉCTRICOS Carlos Arnoldo Duarte. Profesor en Mecánica Automotriz

2 Componentes de un circuito eléctrico.
ÍNDICE La Electricidad. Componentes de un circuito eléctrico. Circuitos Eléctricos. Circuito serie. Circuito paralelo. Circuito Mixtos.

3 Al índice La Electricidad. La materia está compuesta por moléculas y éstas por átomos. Los átomos, a su vez, están formados por un núcleo y una corteza. El núcleo consta de partículas con actividad eléctrica neutra llamadas neutrones y otras con carga eléctrica positiva, llamadas protones. La corteza es un espacio alrededor del núcleo en el que, en diferentes capas u órbitas, se mueven unas partículas con carga eléctrica negativa, llamadas electrones. La electricidad es el movimiento de los electrones. Y corriente eléctrica es la que se produce en determinadas materias por el movimiento de electrones desde unos átomos a otros.

4 Al índice Como los electrones que giran en la órbita más apartada del núcleo son los menos ligados al átomo, ocurre a veces, que algunos de ellos escapan, acaso por el choque de un electrón libre que se acerca a ellos a gran velocidad. Entonces prepondera la carga positiva que existente en el núcleo; el átomo se ha convertido en un ión positivo. A la inversa, la envoltura de electrones puede captar adicionalmente electrones libres. Entonces prepondera la carga negativa de la envoltura de electrones; el átomo se ha convertido en un ión negativo. + - + - + - CUERPO CON CARGA NEGATIVA CUERPO CON CARGA POSITIVA CUERPO ELECTRICAMENTE NEUTRO

5 COMPONENTES DE UN CIRCUITO ELÉCTRICO.
Al índice COMPONENTES DE UN CIRCUITO ELÉCTRICO. Un circuito eléctrico es la conexión entre un polo de la fuente y el otro; en la cual la corriente eléctrica fluye a través de una resistencia (consumidor) para generar un trabajo (calor, luz y movimiento) : Si la corriente eléctrica fluye de un polo al otro de la fuente, directamente sin pasar a través de una resistencia (consumidor) a esto condición llamaremos corto circuito.

6 COMPONENTES DE UN CIRCUITO ELÉCTRICO.
Al índice COMPONENTES DE UN CIRCUITO ELÉCTRICO. Todo circuito eléctrico posee los siguientes componentes básicos: 1. BATERIA (fuente) : proporciona la energía eléctrica para el funcionamiento del circuito. 2. FUSIBLE (protección) : Esta calibrado para permitir el flujo de corriente en amperios, si el flujo es mayor al especificado (corto circuito), el fusible explotara para interrumpir el circuito.

7 COMPONENTES DE UN CIRCUITO ELÉCTRICO.
Al índice COMPONENTES DE UN CIRCUITO ELÉCTRICO. 3. INTERRUPTOR (control) : permite activar y desactivar la operación del circuito. 4. CARGAS (consumidores) : mediante resistencia, transforman la corriente eléctrica en otro forma de energía.(luz, calor o movimiento). 5. CABLES (conductores) : permite conectar los componentes del circuito eléctrico conduciendo así la corriente eléctrica.

8 CIRCUITOS ELECTRICOS. Al índice Hay varias formas de conectar los elementos de los circuitos eléctricos: Circuito serie. Los elementos se conectan de modo que la salida de uno se conecta con la entrada del siguiente. En estos circuitos cada uno de los elementos está sometido a una tensión diferente y todos ellos son recorridos por la misma intensidad de corriente. Si uno de los elementos se desconecta todos los elementos quedan sin corriente. Circuitos paralelo. Los elementos se conectan de modo que todas las entradas de los componentes se conectan al positivo de la fuente y las todas las salidas al negativo; formando así varias ramas o trayectorias. Es decir, En estos circuitos todos los elementos están sometidos a la misma tensión y por cada uno circula una intensidad de corriente diferente. Si uno de los elementos se desconecta los demás siguen recibiendo corriente. Circuitos mixtos. (serie-paralelo)En estos circuitos unas cargas se conectan en serie y otras en paralelo.

9 R1 R2 R3 Rt = R1 + R2 + R3 ASOCIACION EN SERIE
Al índice ASOCIACION EN SERIE R1 R2 R3 Rt = R1 + R2 + R3 Un circuito serie es el formado por diferentes componentes montados en cascada, es decir la salida de un componente conectada a la entrada de otro, así para todos los componentes. La intensidad de corriente que circula por un componente, es del mismo valor que la de los otros, ya que no hay ninguna derivación hacia otra parte del circuito. La resistencia total de un circuito en serie, es igual a la suma de las resistencias parciales de sus componentes.

10 1/Rt = 1/R1 + 1/R2 + 1/R3 ASOCIACION EN PARALELO R1 R2 R3 R1 x R2 Rt =
Al índice ASOCIACION EN PARALELO R1 R2 R3 Rt = R1 x R2 R1 + R2 1/Rt = 1/R1 + 1/R2 + 1/R3 Un circuito en paralelo es cuando se conectan dos o más componentes, haciendo dos puntos comunes, es decir, en uno irá un terminal y en el otro irá el otro terminal de cada componente. El voltaje de este tipo de montaje tiene el mismo valor en todas las ramas. La corriente suministrada por el generador, se repartirá en cada una de las ramas del montaje. La resistencia total que dicho montaje ofrezca siempre será menor que la resistencia más pequeña que esté en el circuito.

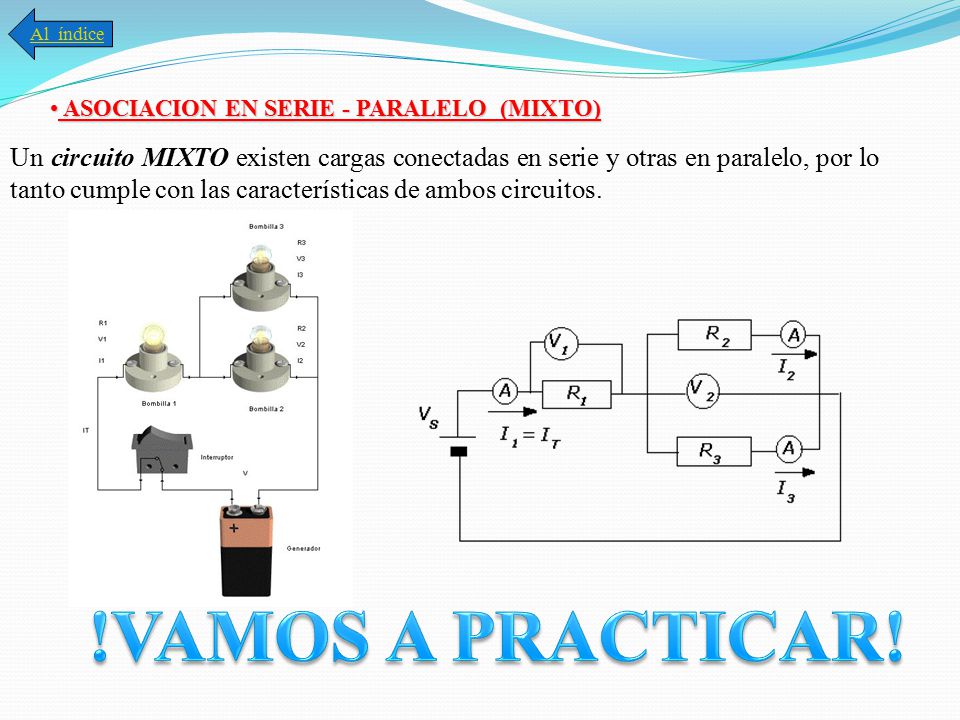

11 Al índice ASOCIACION EN SERIE - PARALELO (MIXTO) Un circuito MIXTO existen cargas conectadas en serie y otras en paralelo, por lo tanto cumple con las características de ambos circuitos. !VAMOS A PRACTICAR!
