Unidad 5 Circuitos Eléctricos.

Presentación del tema: "Unidad 5 Circuitos Eléctricos."— Transcripción de la presentación:

1 Unidad 5 Circuitos Eléctricos

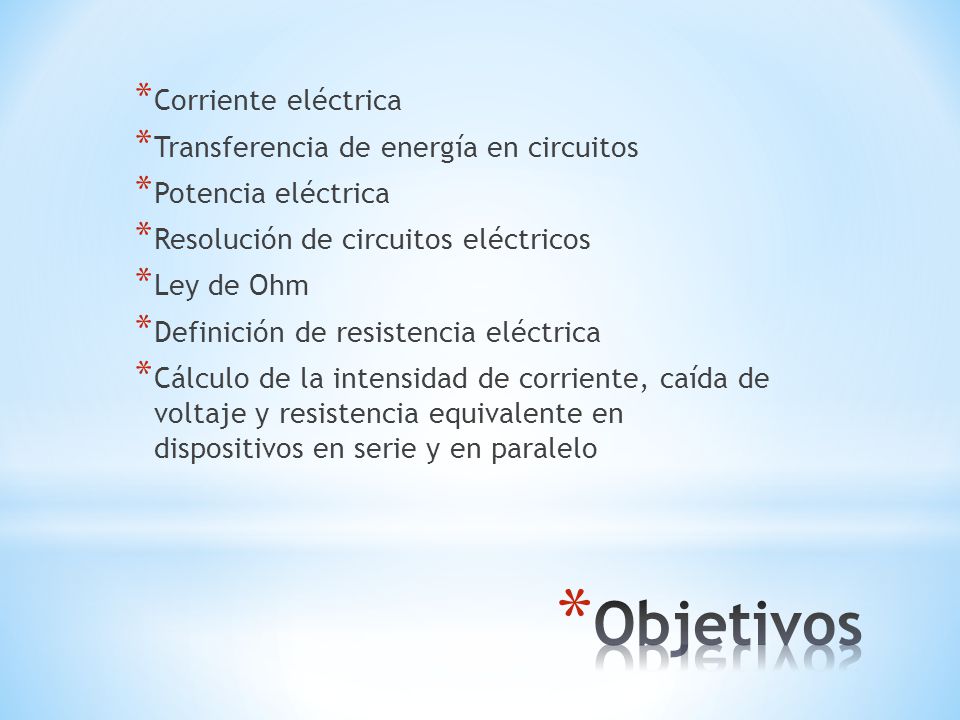

2 Objetivos Corriente eléctrica Transferencia de energía en circuitos
Potencia eléctrica Resolución de circuitos eléctricos Ley de Ohm Definición de resistencia eléctrica Cálculo de la intensidad de corriente, caída de voltaje y resistencia equivalente en dispositivos en serie y en paralelo Objetivos

3

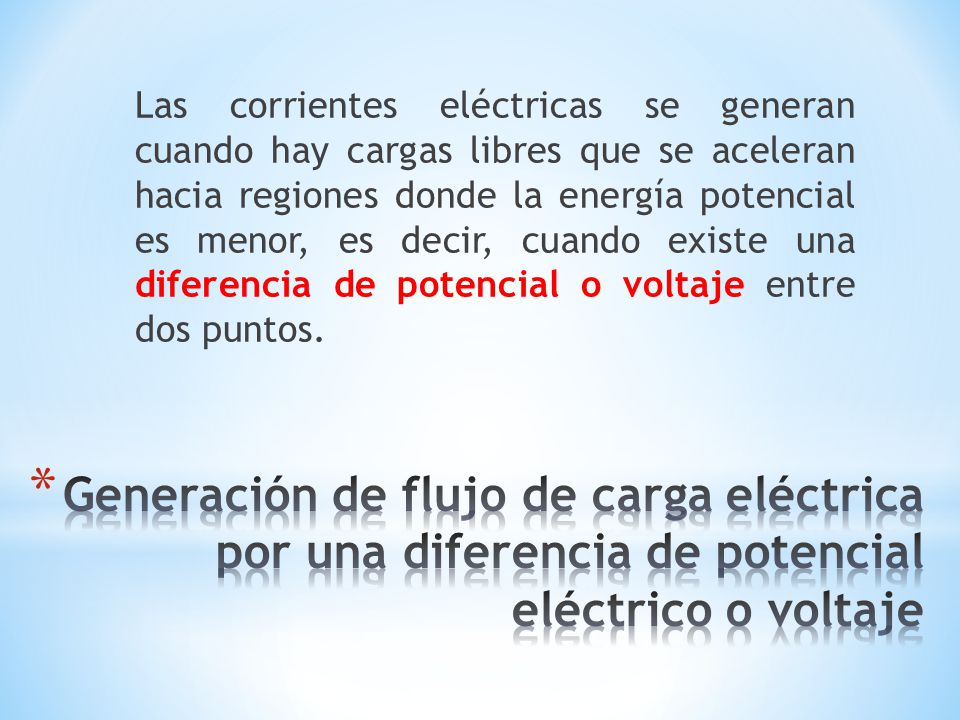

4 Las corrientes eléctricas se generan cuando hay cargas libres que se aceleran hacia regiones donde la energía potencial es menor, es decir, cuando existe una diferencia de potencial o voltaje entre dos puntos. Generación de flujo de carga eléctrica por una diferencia de potencial eléctrico o voltaje

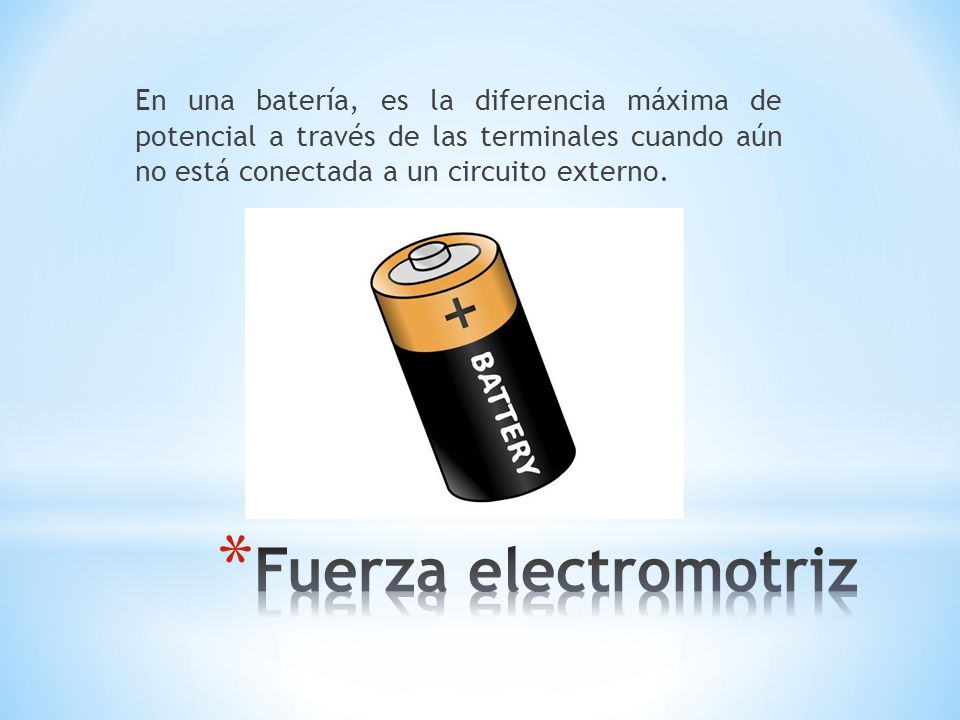

5 En una batería, es la diferencia máxima de potencial a través de las terminales cuando aún no está conectada a un circuito externo. Fuerza electromotriz

6 La resistencia eléctrica (R) es directamente proporcional al Voltaje (V) e inversamente proporcional a la corriente (I): R = V / I Volt/Ampere = Ohm (Ω) Ley de Ohm

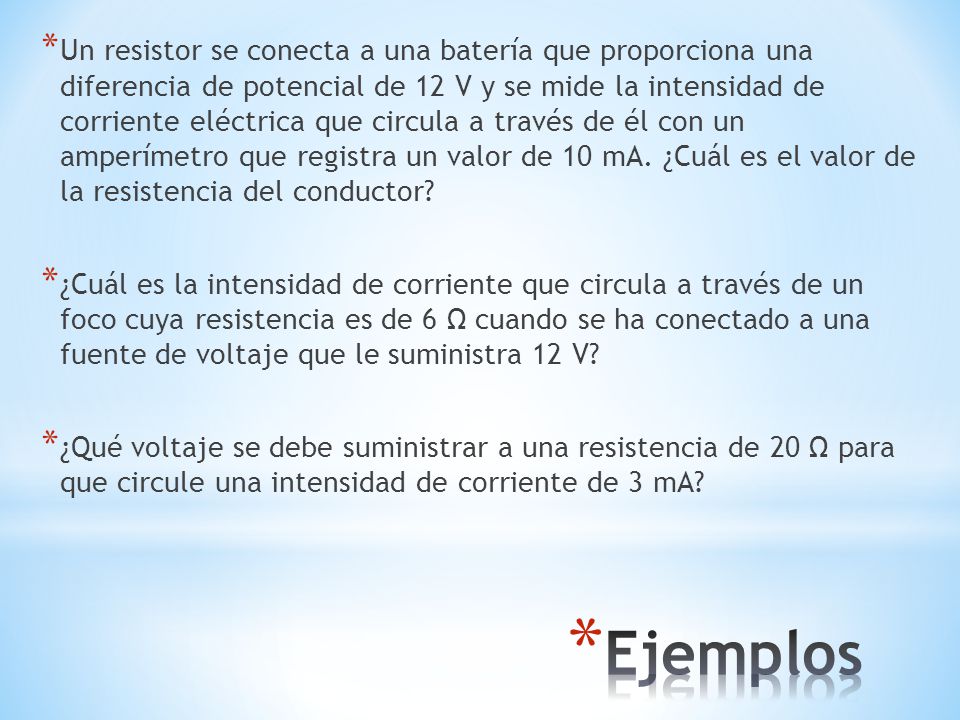

7 Un resistor se conecta a una batería que proporciona una diferencia de potencial de 12 V y se mide la intensidad de corriente eléctrica que circula a través de él con un amperímetro que registra un valor de 10 mA. ¿Cuál es el valor de la resistencia del conductor? ¿Cuál es la intensidad de corriente que circula a través de un foco cuya resistencia es de 6 Ω cuando se ha conectado a una fuente de voltaje que le suministra 12 V? ¿Qué voltaje se debe suministrar a una resistencia de 20 Ω para que circule una intensidad de corriente de 3 mA? Ejemplos

8

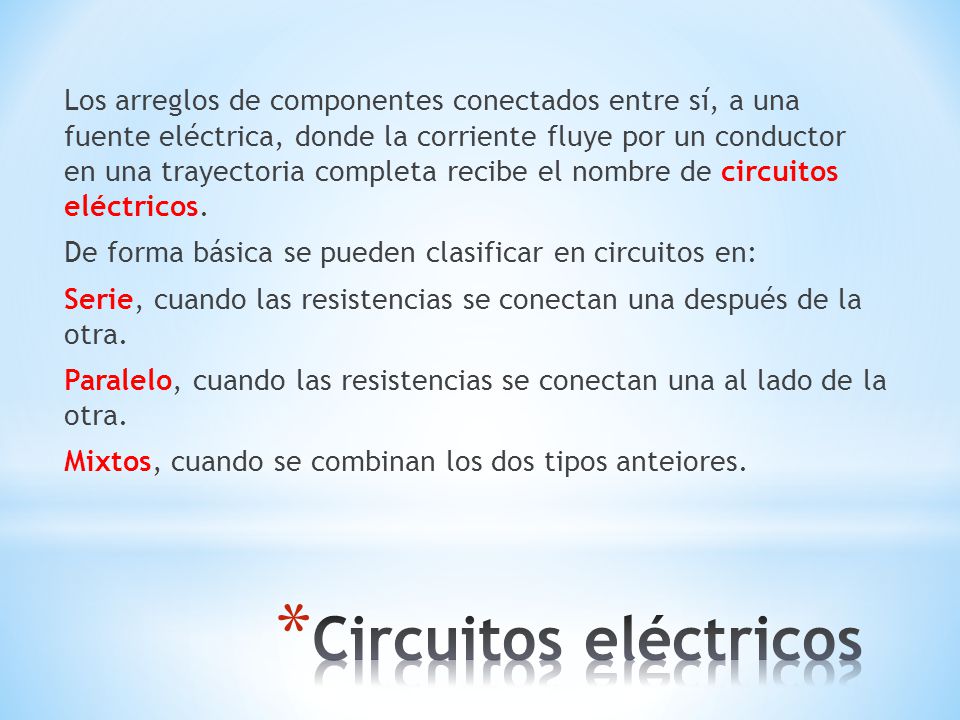

9 Los arreglos de componentes conectados entre sí, a una fuente eléctrica, donde la corriente fluye por un conductor en una trayectoria completa recibe el nombre de circuitos eléctricos. De forma básica se pueden clasificar en circuitos en: Serie, cuando las resistencias se conectan una después de la otra. Paralelo, cuando las resistencias se conectan una al lado de la otra. Mixtos, cuando se combinan los dos tipos anteiores. Circuitos eléctricos

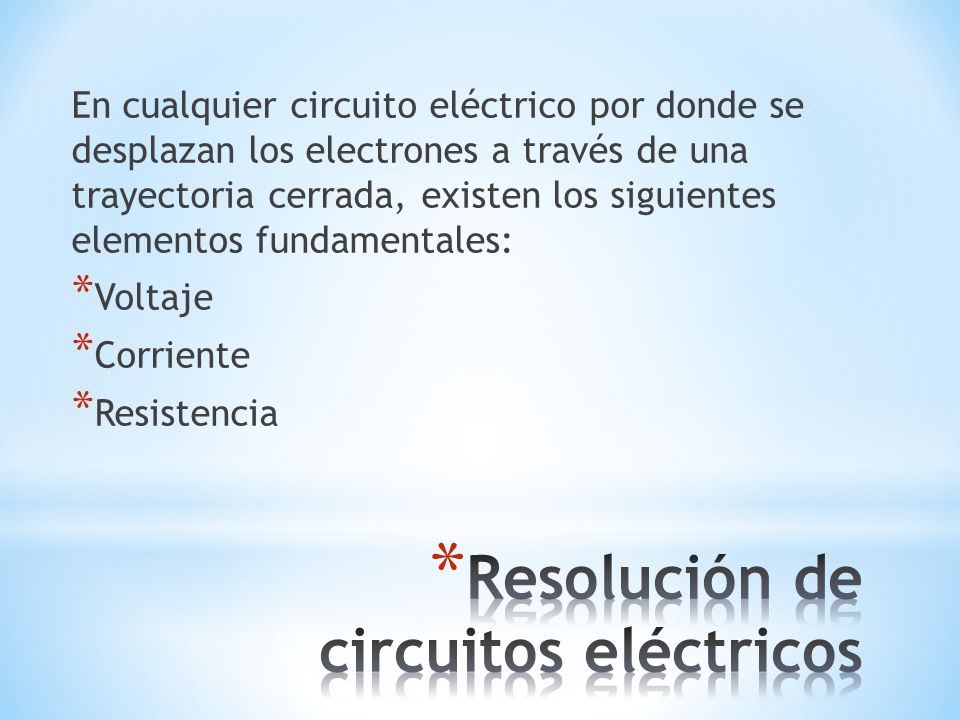

10 Resolución de circuitos eléctricos
En cualquier circuito eléctrico por donde se desplazan los electrones a través de una trayectoria cerrada, existen los siguientes elementos fundamentales: Voltaje Corriente Resistencia Resolución de circuitos eléctricos

11 Conexión de resistencias en serie

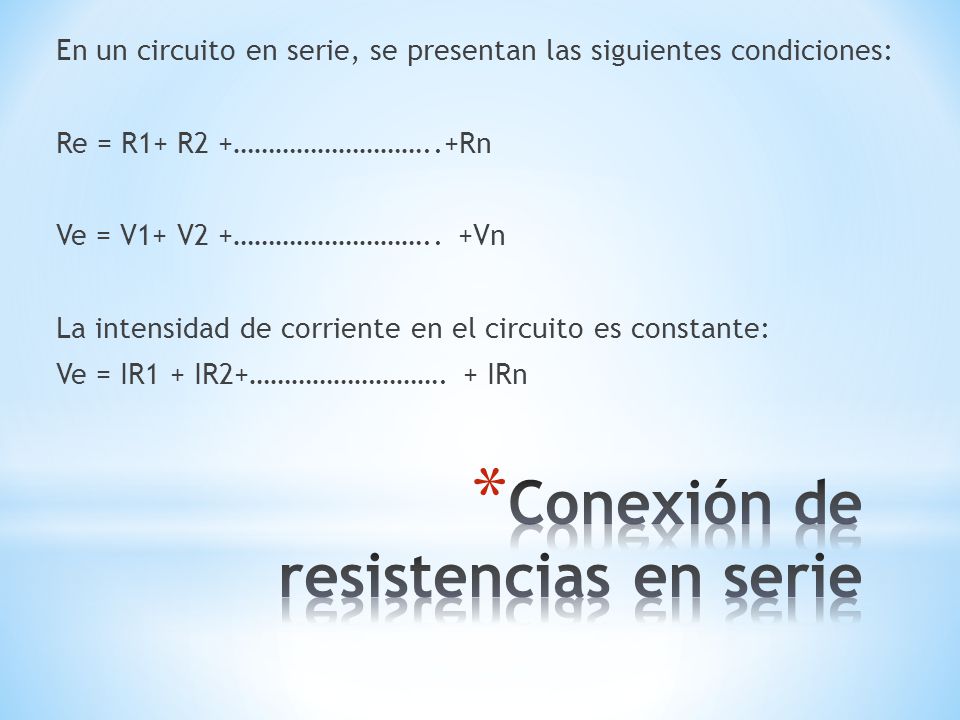

En un circuito en serie, se presentan las siguientes condiciones: Re = R1+ R2 +………………………..+Rn Ve = V1+ V2 +……………………….. +Vn La intensidad de corriente en el circuito es constante: Ve = IR1 + IR2+………………………. + IRn Conexión de resistencias en serie

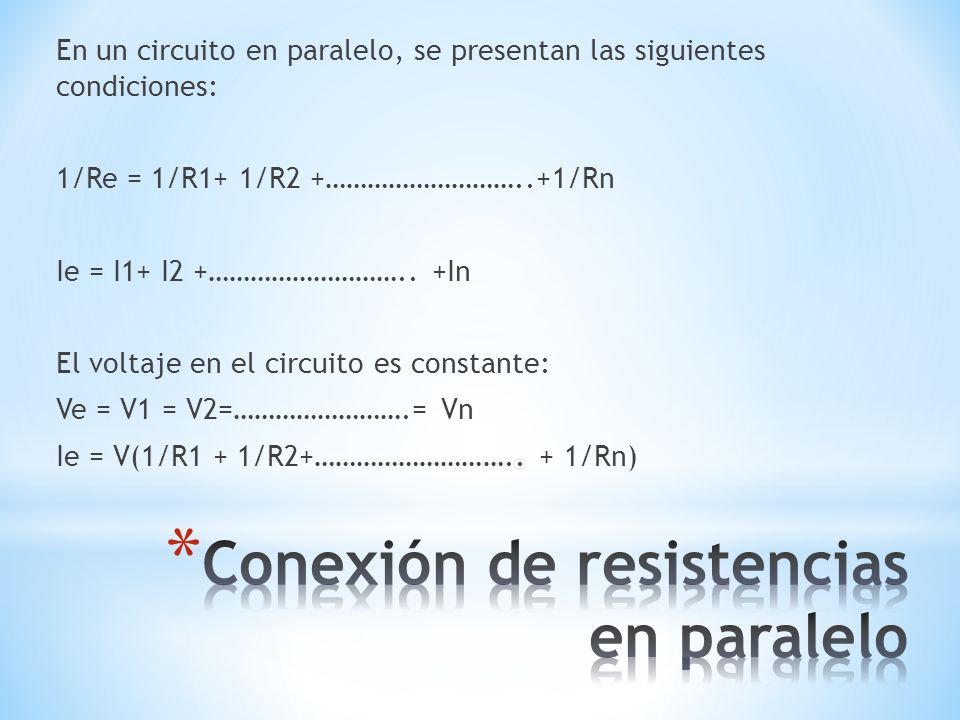

12 Conexión de resistencias en paralelo
En un circuito en paralelo, se presentan las siguientes condiciones: 1/Re = 1/R1+ 1/R2 +………………………..+1/Rn Ie = I1+ I2 +……………………….. +In El voltaje en el circuito es constante: Ve = V1 = V2=…………………….= Vn Ie = V(1/R1 + 1/R2+……………………….. + 1/Rn) Conexión de resistencias en paralelo

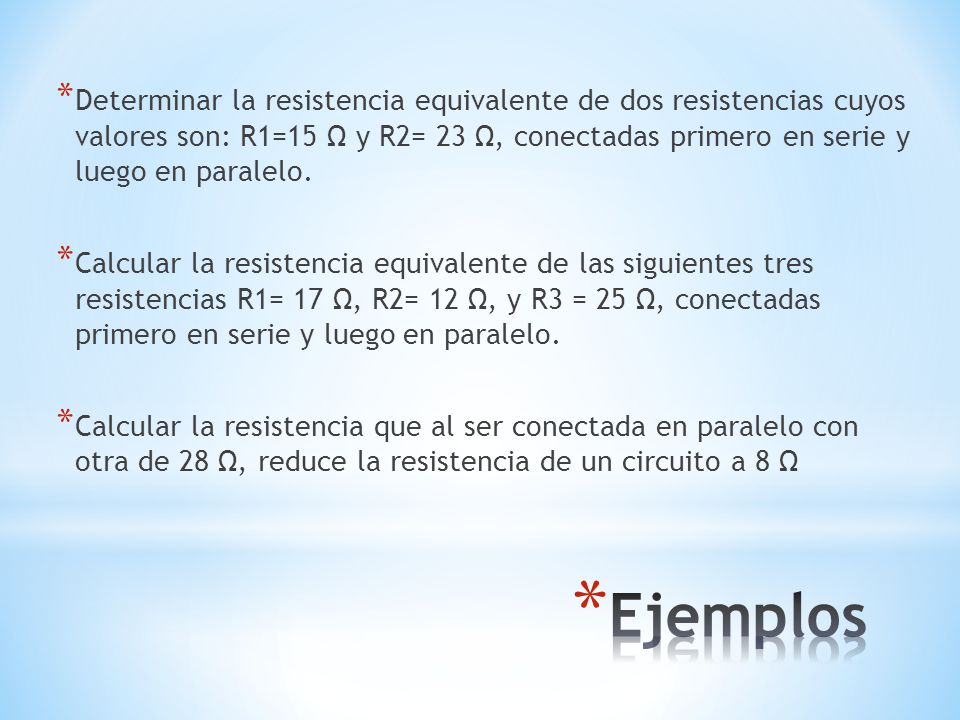

13 Determinar la resistencia equivalente de dos resistencias cuyos valores son: R1=15 Ω y R2= 23 Ω, conectadas primero en serie y luego en paralelo. Calcular la resistencia equivalente de las siguientes tres resistencias R1= 17 Ω, R2= 12 Ω, y R3 = 25 Ω, conectadas primero en serie y luego en paralelo. Calcular la resistencia que al ser conectada en paralelo con otra de 28 Ω, reduce la resistencia de un circuito a 8 Ω Ejemplos

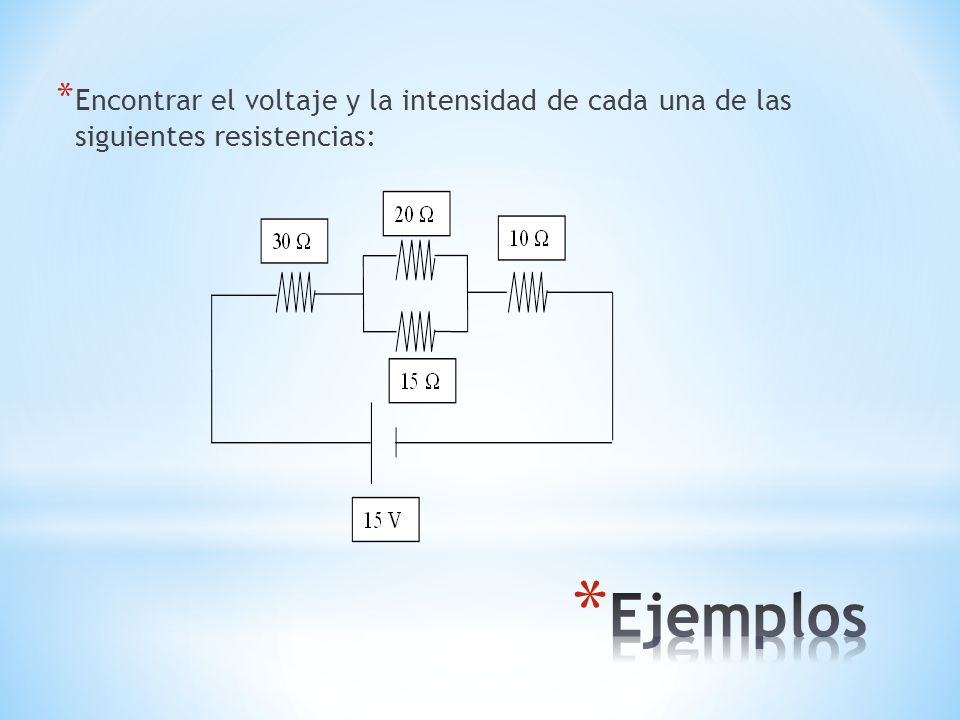

14 Encontrar el voltaje y la intensidad de cada una de las siguientes resistencias:
Ejemplos

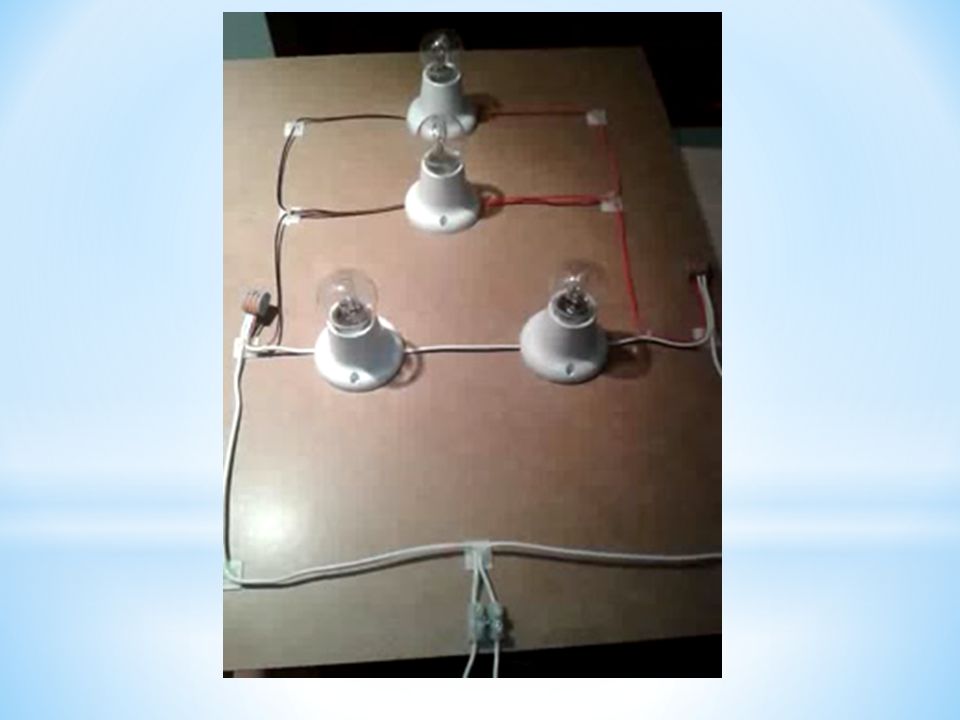

15
