Electricidad Componentes Circuito simple Multímetro Circuito serie

Presentación del tema: "Electricidad Componentes Circuito simple Multímetro Circuito serie"— Transcripción de la presentación:

1 Electricidad Componentes Circuito simple Multímetro Circuito serie
Circuito paralelo Circuito mixto Corto circuito Polaridad

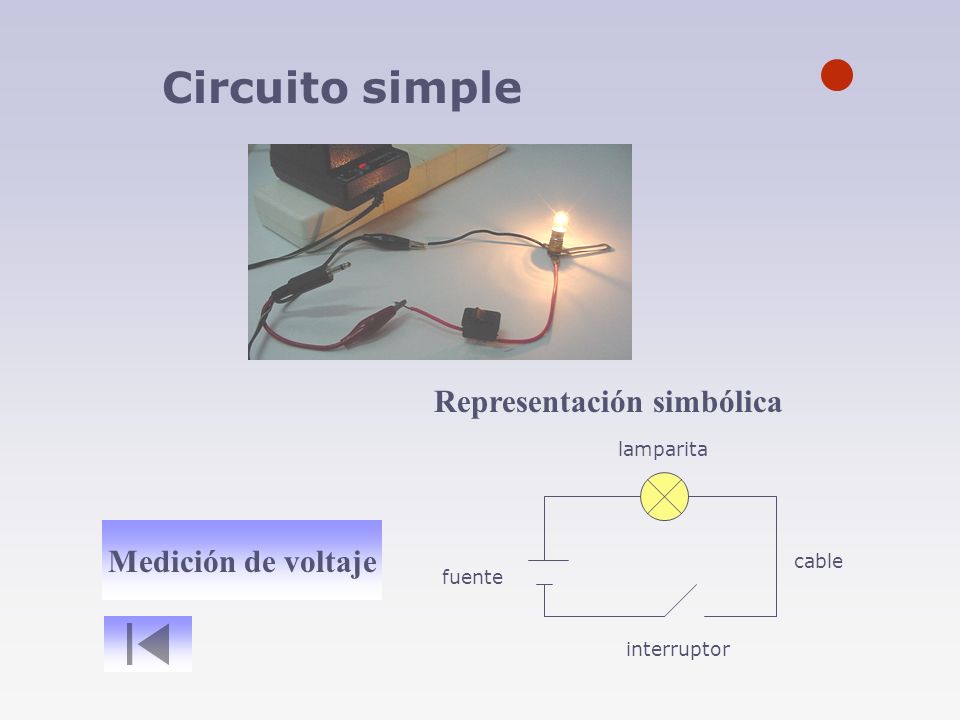

2 Circuito simple Representación simbólica Medición de voltaje lamparita
cable fuente interruptor Medición de voltaje

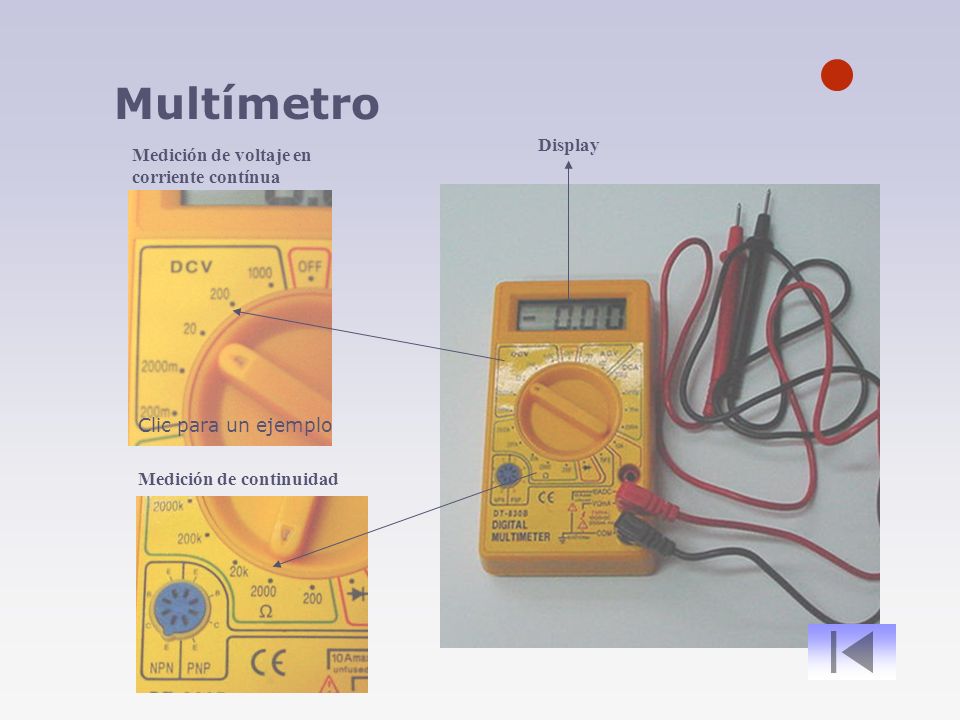

3 Multímetro Display Medición de voltaje en corriente contínua
Clic para un ejemplo Medición de continuidad

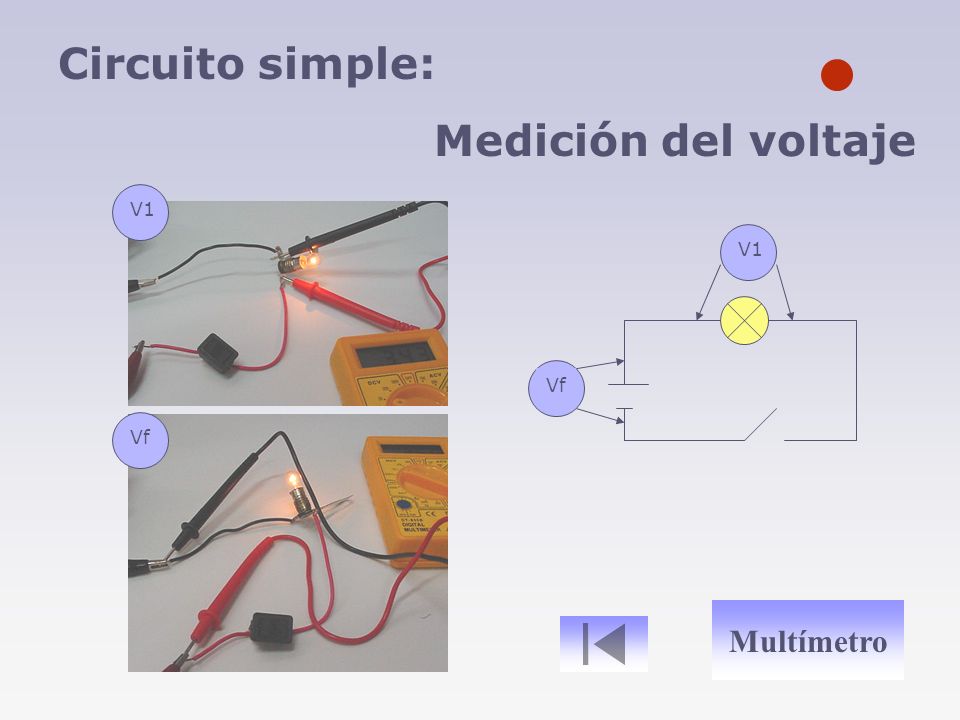

4 Circuito simple: Medición del voltaje V1 V1 Vf Vf Multímetro

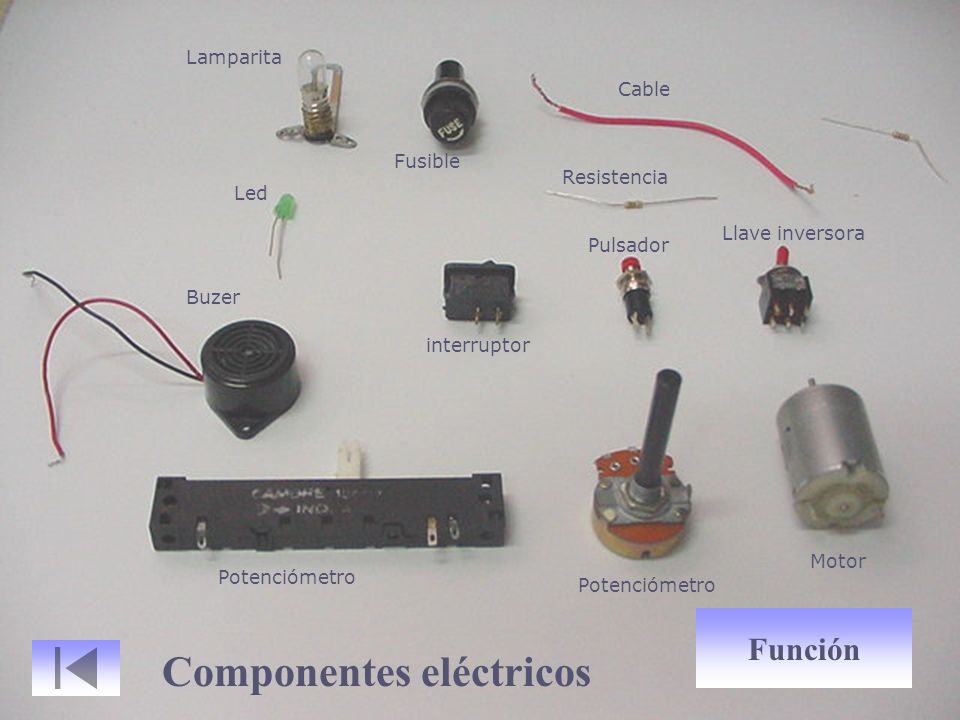

5 Componentes eléctricos
Lamparita Cable Fusible Resistencia Led Llave inversora Pulsador Buzer interruptor Motor Potenciómetro Potenciómetro Función Componentes eléctricos

6 Circuito serie Si una luz se apaga, la otra también
El voltaje de la fuente se divide Circuito simbólico

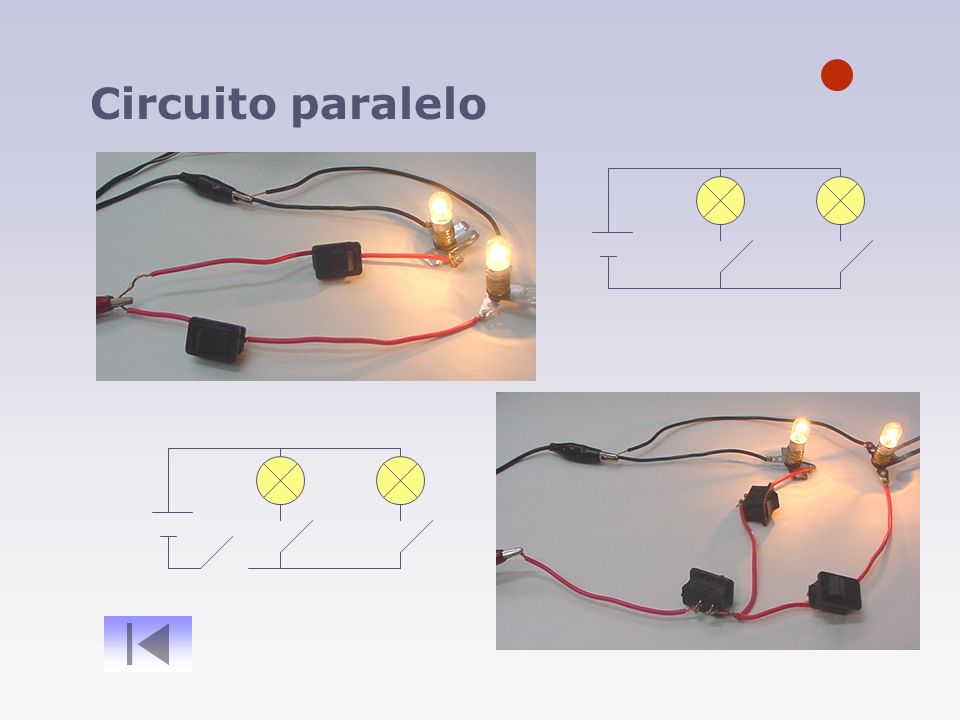

7 Circuito paralelo

8 Llave doble inversora M M M Aplicaciones El motor no funciona -
El motor gira + M + El motor gira en el otro sentido - Aplicaciones

9 Corto circuito El corto circuito es provocado por una conexión directa entre el positivo y el negativo. Al no haber resistencias en el camino, la electricidad se acelera y provoca una fricción entre los electrones que elevan la temperatura y queman el cable ¿Qué sucede si conecto directamente, con un cable, el positivo con el negativo de una pila?

10 Polaridad Electricidad: Por convención se estableció que la electricidad circula del positivo al negativo. Esto se debe a que cuando se descubrió la electricidad no se conocía sus propiedades físicas. Electrones: Circulan del negativo al positivo Siguiente

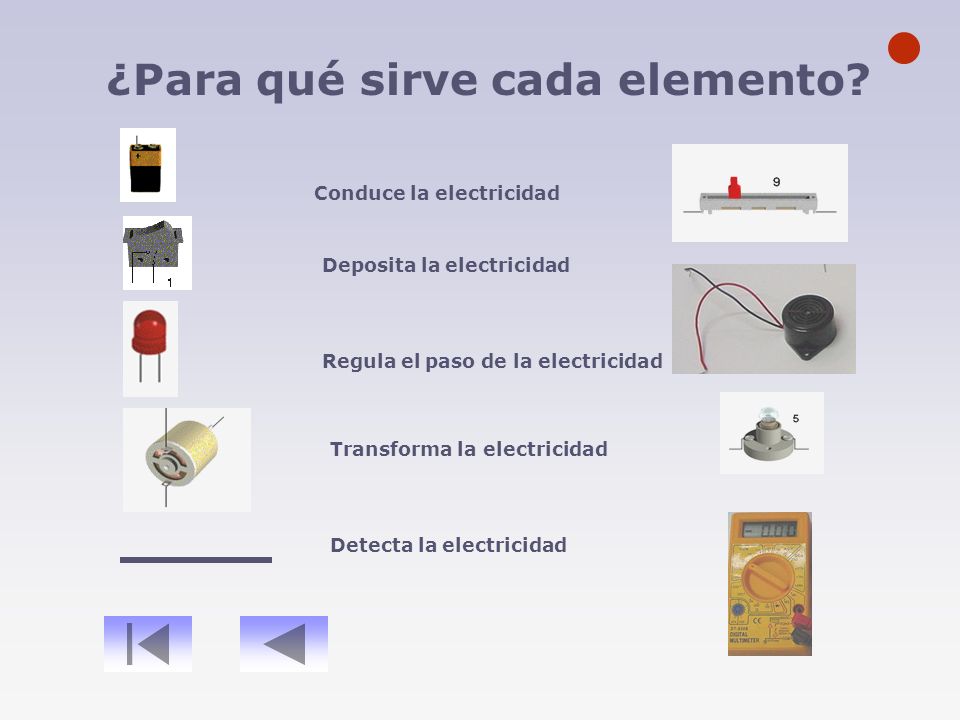

11 ¿Para qué sirve cada elemento?
Conduce la electricidad Deposita la electricidad Regula el paso de la electricidad Transforma la electricidad Detecta la electricidad

12 Polaridad en los distintos componentes
¿Qué elementos tienen polaridad? lamparita Si Led Motor No Resistencia Pila Buzer

13 Circuito mixto Puede verse que la lamparita que está en paralelo ilumina más (recibe todo el voltaje de la fuente En tanto las 2 luces en serie iluminan menos (reparten el voltaje)

14 Escala del Multímetro Para la misma medición las siguientes imágenes muestran lo que mide el tester según la ubicación del selector ¿Qué conclusiones podés sacar?

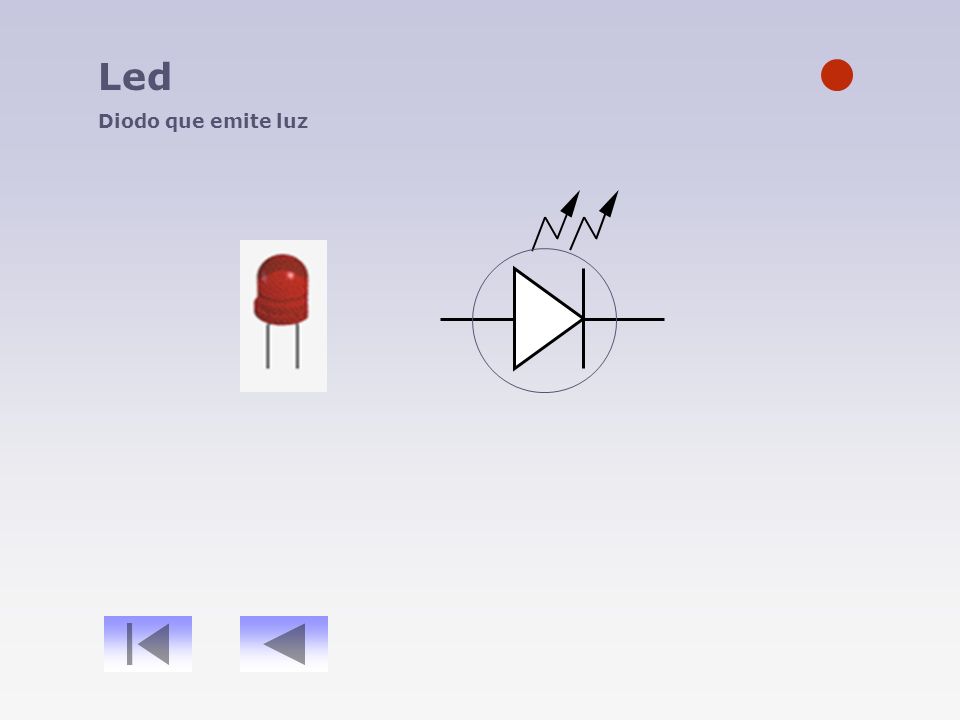

15 Led Diodo que emite luz

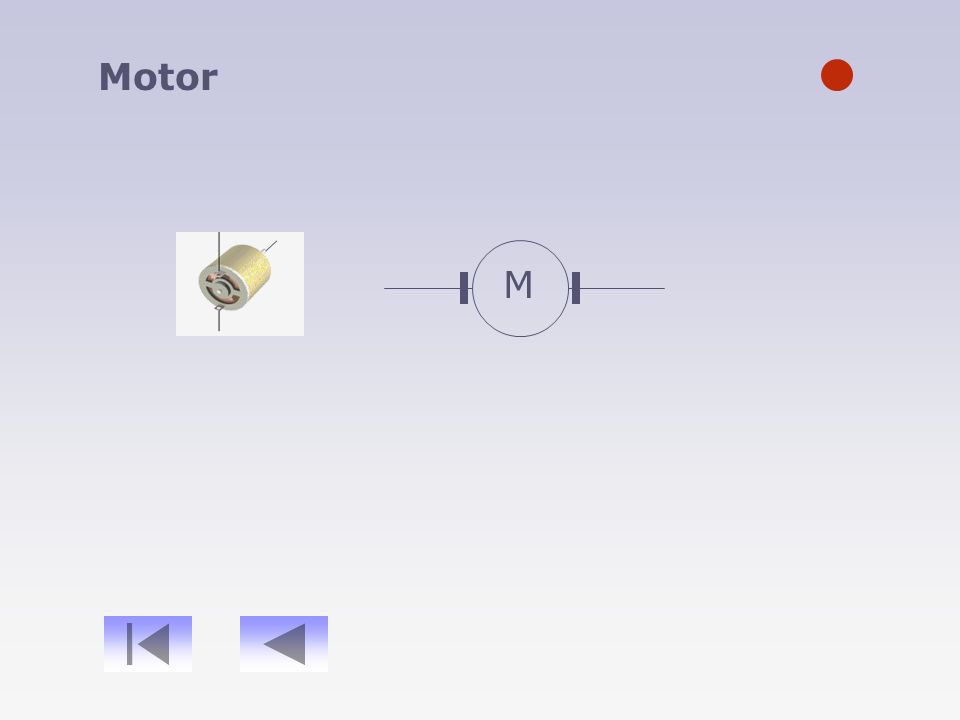

16 Motor M

17 Fuente eléctrica

18 Potenciómetro Resistencia variable

19 Pulsador

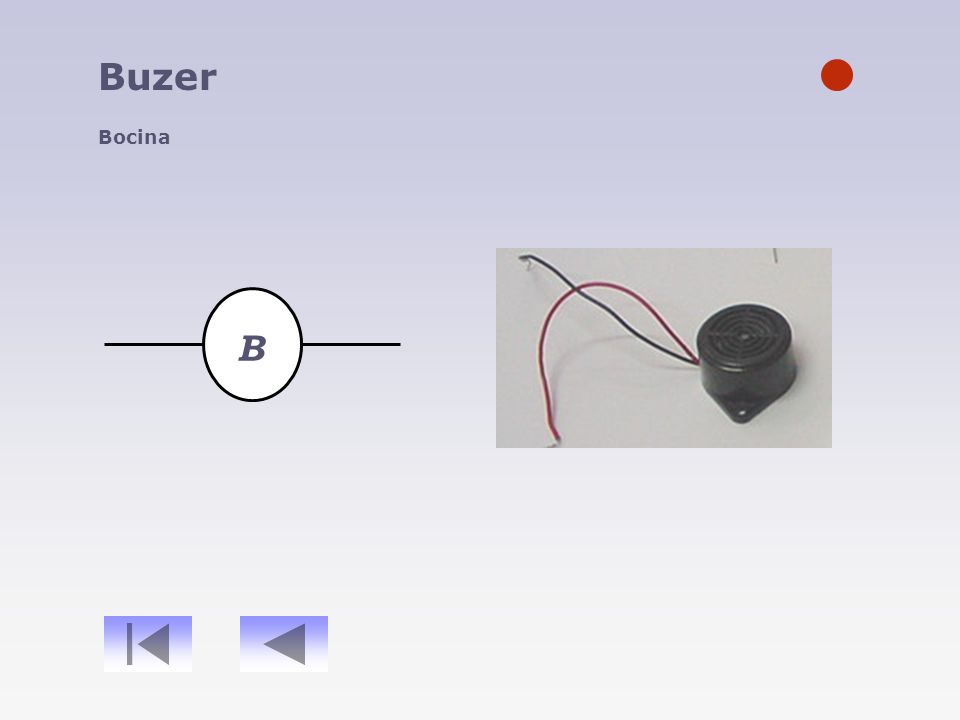

20 Buzer Bocina B

21 Resistencia Elemento que reduce la velocidad de la electricidad (el material de la resistencia es un “obstácula”

22 Lamparita

23 Interruptor Regula el paso de la electricidad abriendo y cerrando el circuito

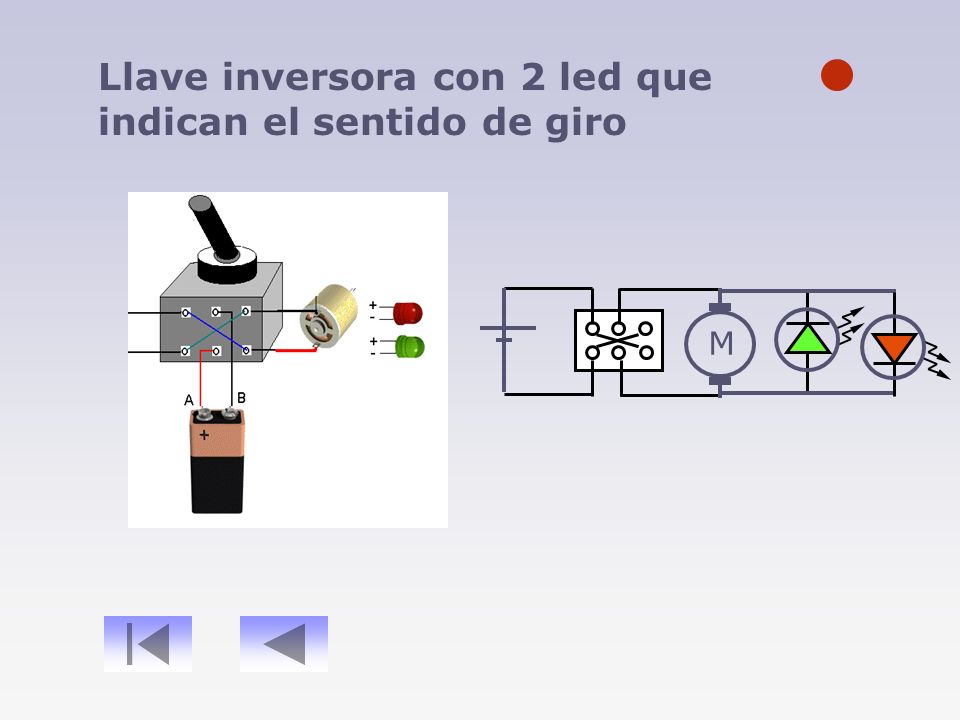

24 Llave inversora con 2 led que indican el sentido de giro
M
