1 Curso de electricidad Grado 9°

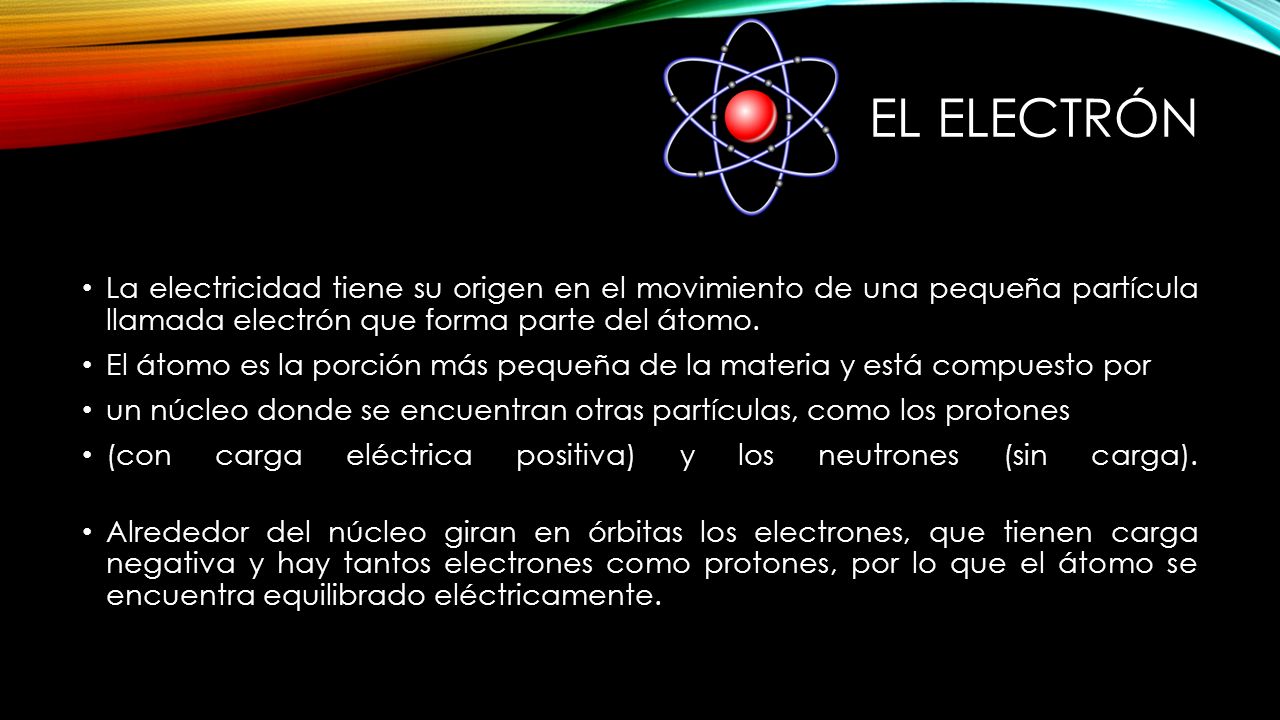

2 EL ELECTRÓN La electricidad tiene su origen en el movimiento de una pequeña partícula llamada electrón que forma parte del átomo. El átomo es la porción más pequeña de la materia y está compuesto por un núcleo donde se encuentran otras partículas, como los protones (con carga eléctrica positiva) y los neutrones (sin carga). Alrededor del núcleo giran en órbitas los electrones, que tienen carga negativa y hay tantos electrones como protones, por lo que el átomo se encuentra equilibrado eléctricamente.

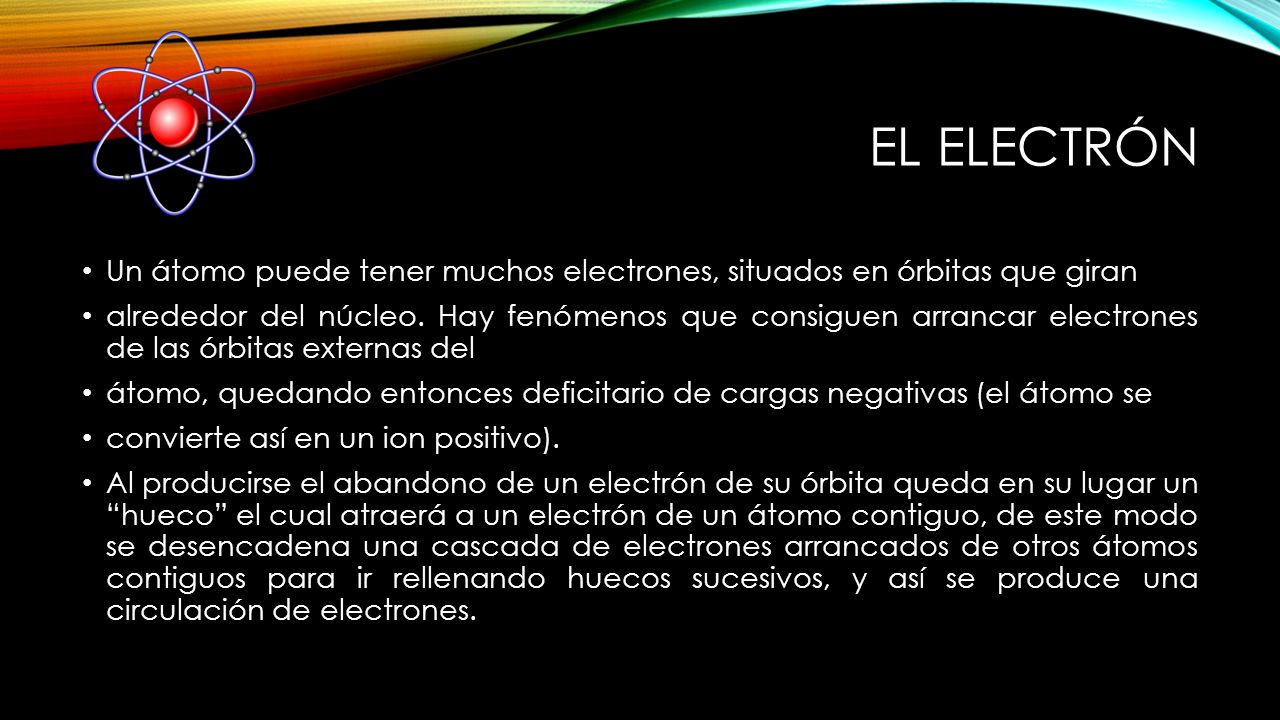

3 EL ELECTRÓN Un átomo puede tener muchos electrones, situados en órbitas que giran alrededor del núcleo. Hay fenómenos que consiguen arrancar electrones de las órbitas externas del átomo, quedando entonces deficitario de cargas negativas (el átomo se convierte así en un ion positivo). Al producirse el abandono de un electrón de su órbita queda en su lugar un “hueco” el cual atraerá a un electrón de un átomo contiguo, de este modo se desencadena una cascada de electrones arrancados de otros átomos contiguos para ir rellenando huecos sucesivos, y así se produce una circulación de electrones.

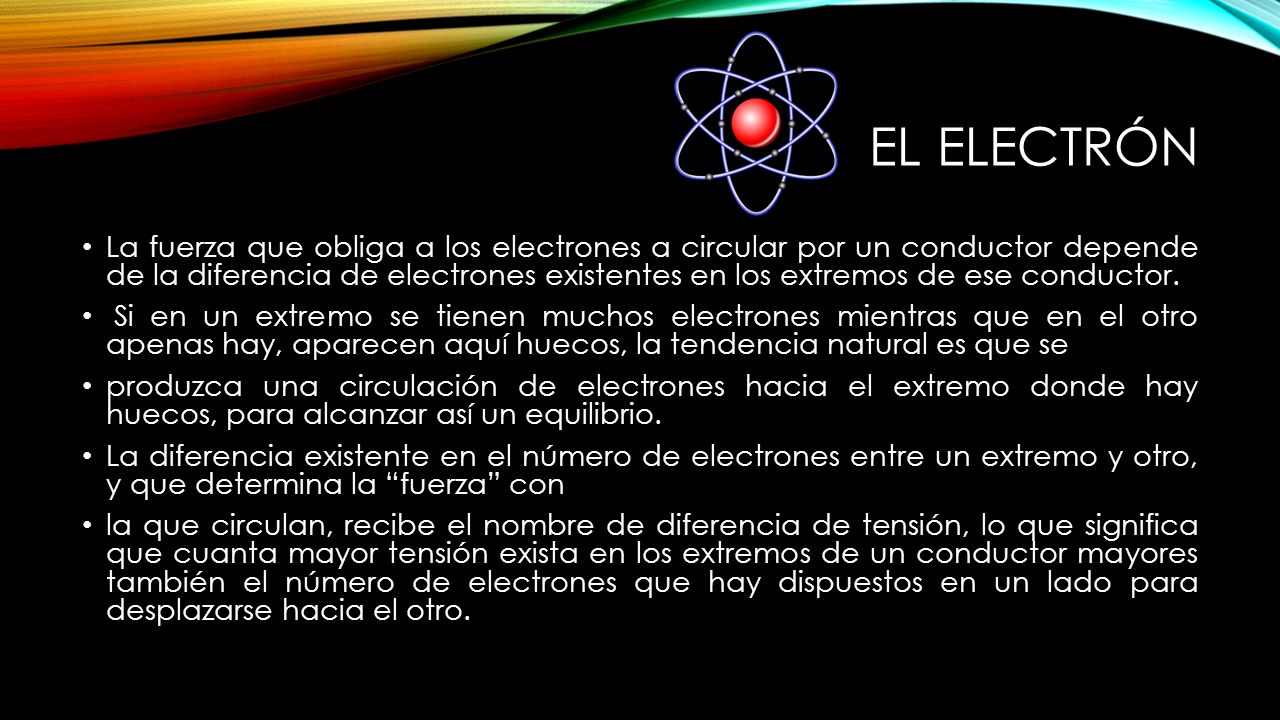

4 EL ELECTRÓN La fuerza que obliga a los electrones a circular por un conductor depende de la diferencia de electrones existentes en los extremos de ese conductor. Si en un extremo se tienen muchos electrones mientras que en el otro apenas hay, aparecen aquí huecos, la tendencia natural es que se produzca una circulación de electrones hacia el extremo donde hay huecos, para alcanzar así un equilibrio. La diferencia existente en el número de electrones entre un extremo y otro, y que determina la “fuerza” con la que circulan, recibe el nombre de diferencia de tensión, lo que significa que cuanta mayor tensión exista en los extremos de un conductor mayores también el número de electrones que hay dispuestos en un lado para desplazarse hacia el otro.

5 Materiales conductores y aislantes

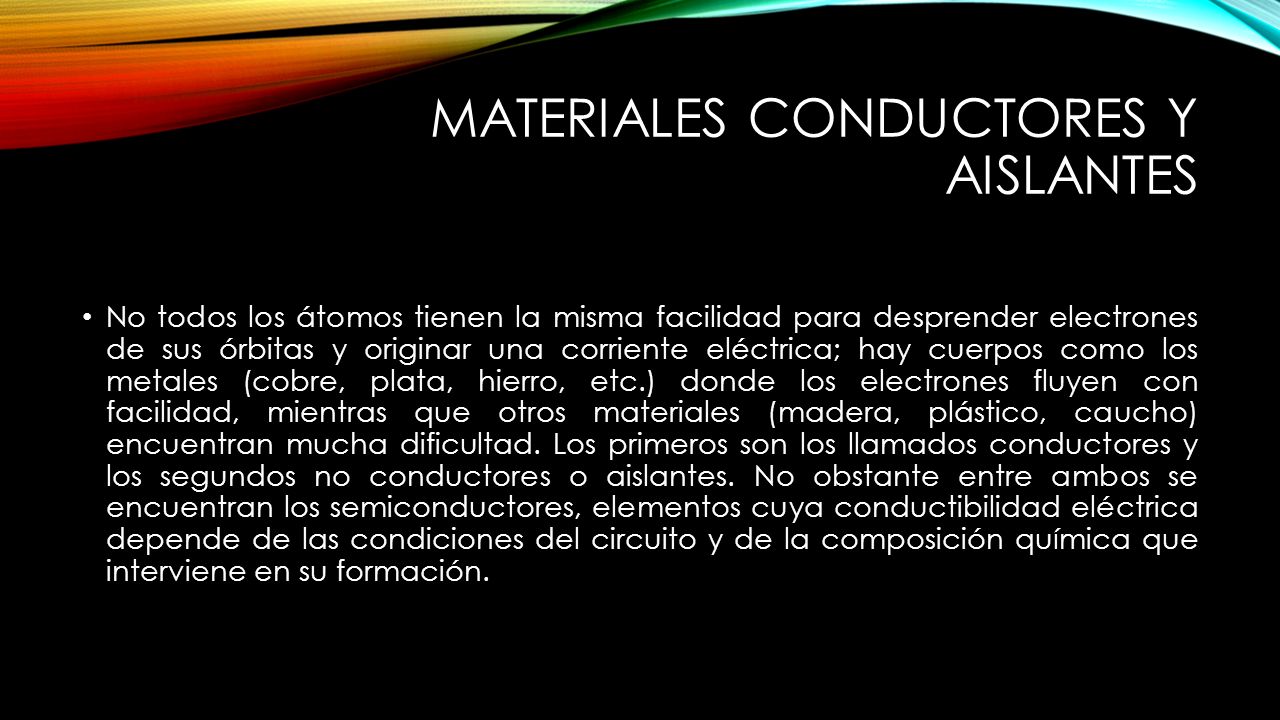

No todos los átomos tienen la misma facilidad para desprender electrones de sus órbitas y originar una corriente eléctrica; hay cuerpos como los metales (cobre, plata, hierro, etc.) donde los electrones fluyen con facilidad, mientras que otros materiales (madera, plástico, caucho) encuentran mucha dificultad. Los primeros son los llamados conductores y los segundos no conductores o aislantes. No obstante entre ambos se encuentran los semiconductores, elementos cuya conductibilidad eléctrica depende de las condiciones del circuito y de la composición química que interviene en su formación.

6 Materiales conductores y aislantes

7 Origen de la electricidad

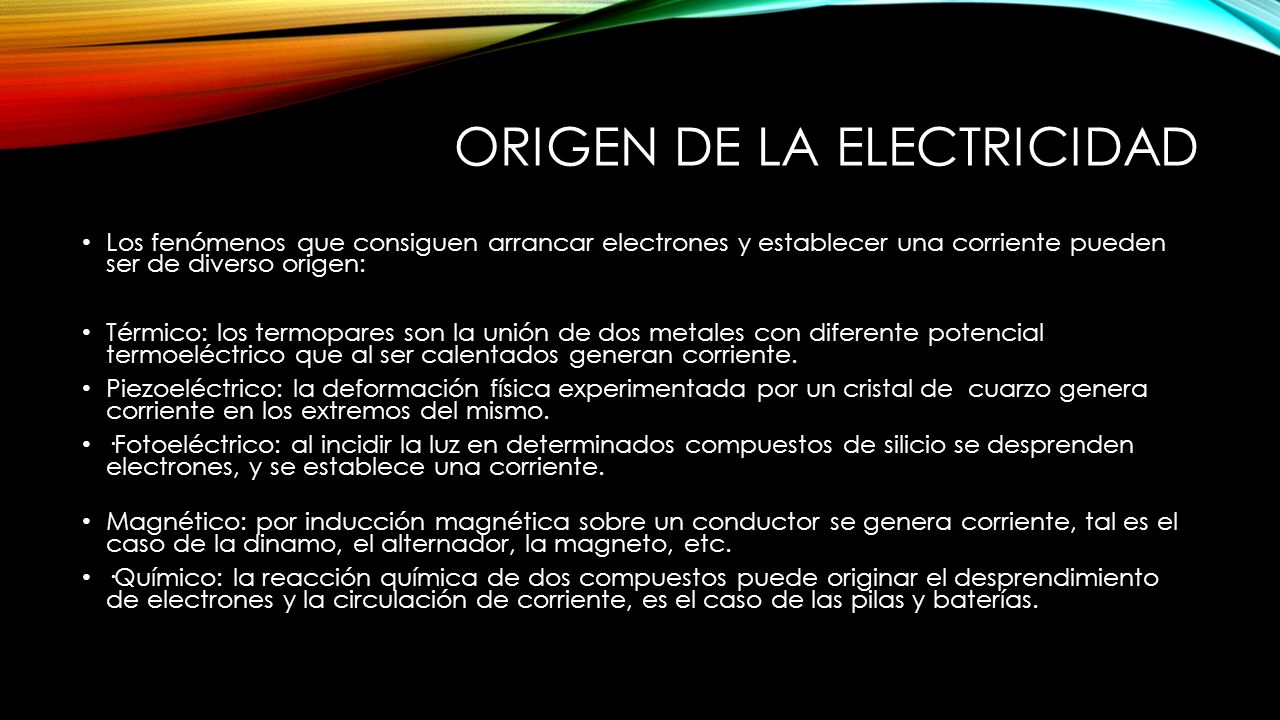

Los fenómenos que consiguen arrancar electrones y establecer una corriente pueden ser de diverso origen: Térmico: los termopares son la unión de dos metales con diferente potencial termoeléctrico que al ser calentados generan corriente. Piezoeléctrico: la deformación física experimentada por un cristal de cuarzo genera corriente en los extremos del mismo. ·Fotoeléctrico: al incidir la luz en determinados compuestos de silicio se desprenden electrones, y se establece una corriente. Magnético: por inducción magnética sobre un conductor se genera corriente, tal es el caso de la dinamo, el alternador, la magneto, etc. ·Químico: la reacción química de dos compuestos puede originar el desprendimiento de electrones y la circulación de corriente, es el caso de las pilas y baterías.

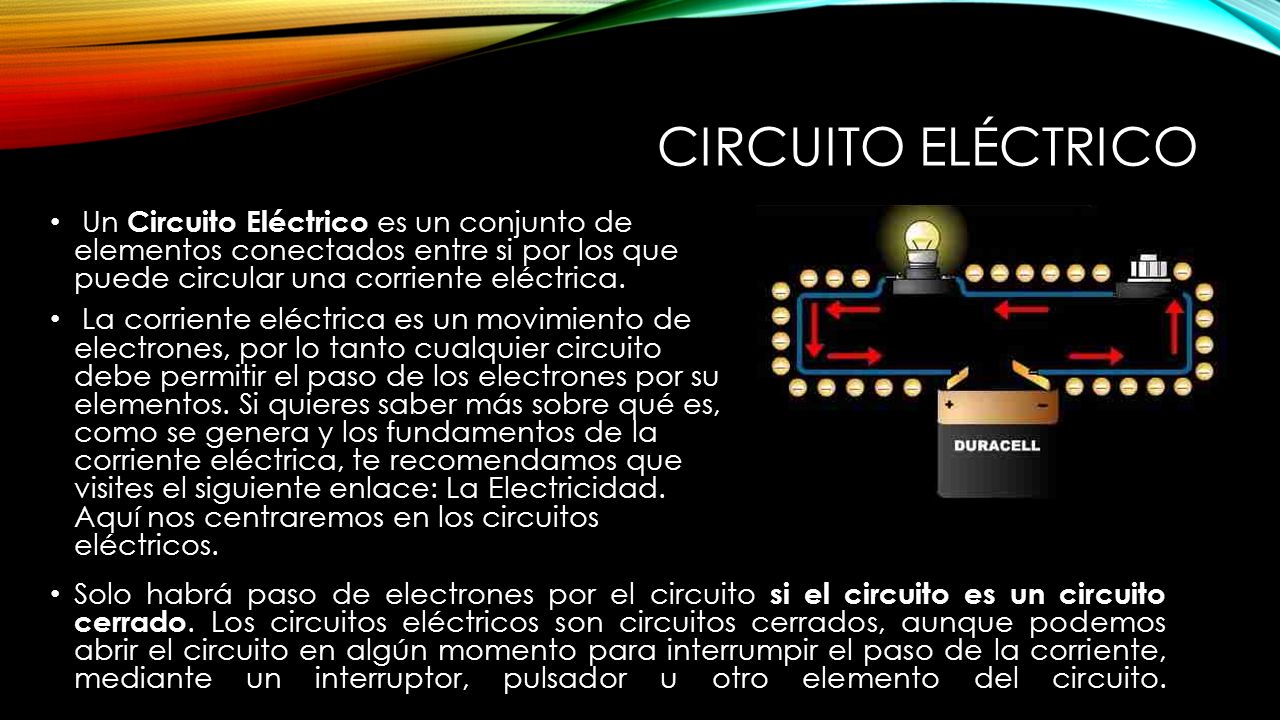

8 CIRCUITO ELÉCTRICO  Un Circuito Eléctrico es un conjunto de elementos conectados entre si por los que puede circular una corriente eléctrica.  La corriente eléctrica es un movimiento de electrones, por lo tanto cualquier circuito debe permitir el paso de los electrones por su elementos. Si quieres saber más sobre qué es, como se genera y los fundamentos de la corriente eléctrica, te recomendamos que visites el siguiente enlace: La Electricidad. Aquí nos centraremos en los circuitos eléctricos. Solo habrá paso de electrones por el circuito si el circuito es un circuito cerrado. Los circuitos eléctricos son circuitos cerrados, aunque podemos abrir el circuito en algún momento para interrumpir el paso de la corriente, mediante un interruptor, pulsador u otro elemento del circuito.

9 PARTES DE UN CIRCUITO ELÉCTRICO

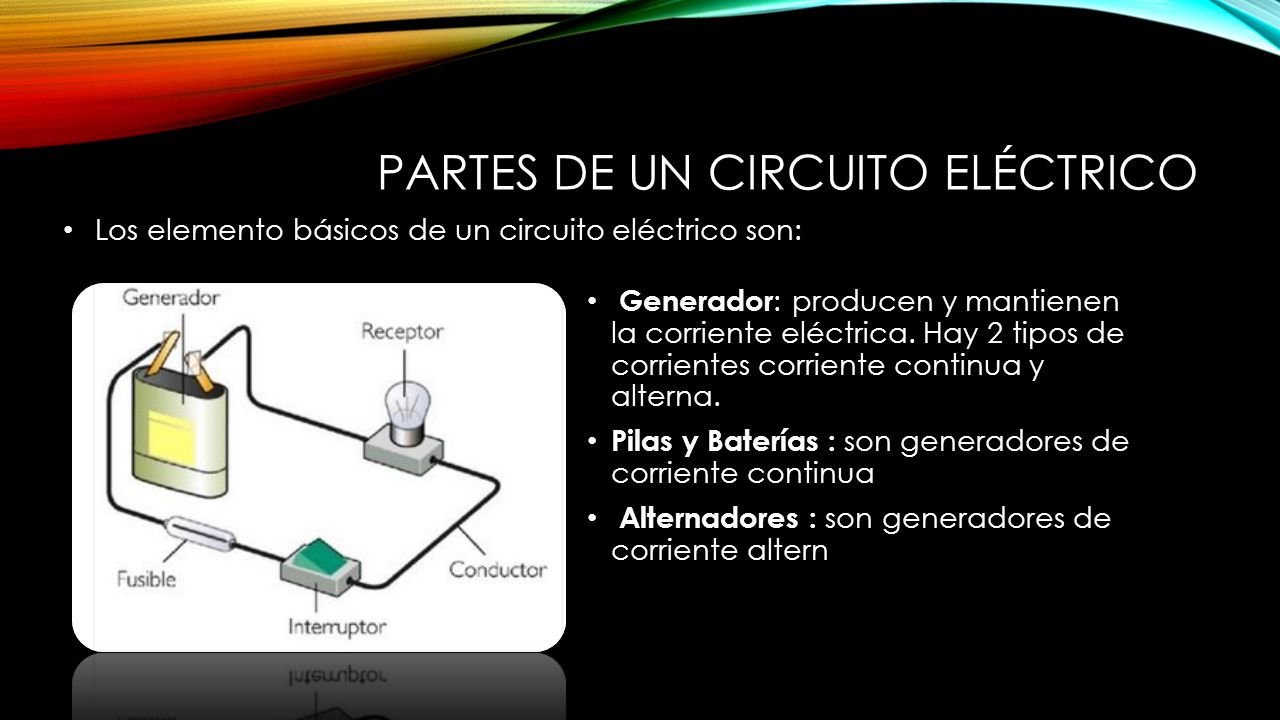

 Los elemento básicos de un circuito eléctrico son:  Generador: producen y mantienen la corriente eléctrica. Hay 2 tipos de corrientes corriente continua y alterna. Pilas y Baterías : son generadores de corriente continua  Alternadores : son generadores de corriente altern

10 PARTES DE UN CIRCUITO ELÉCTRICO

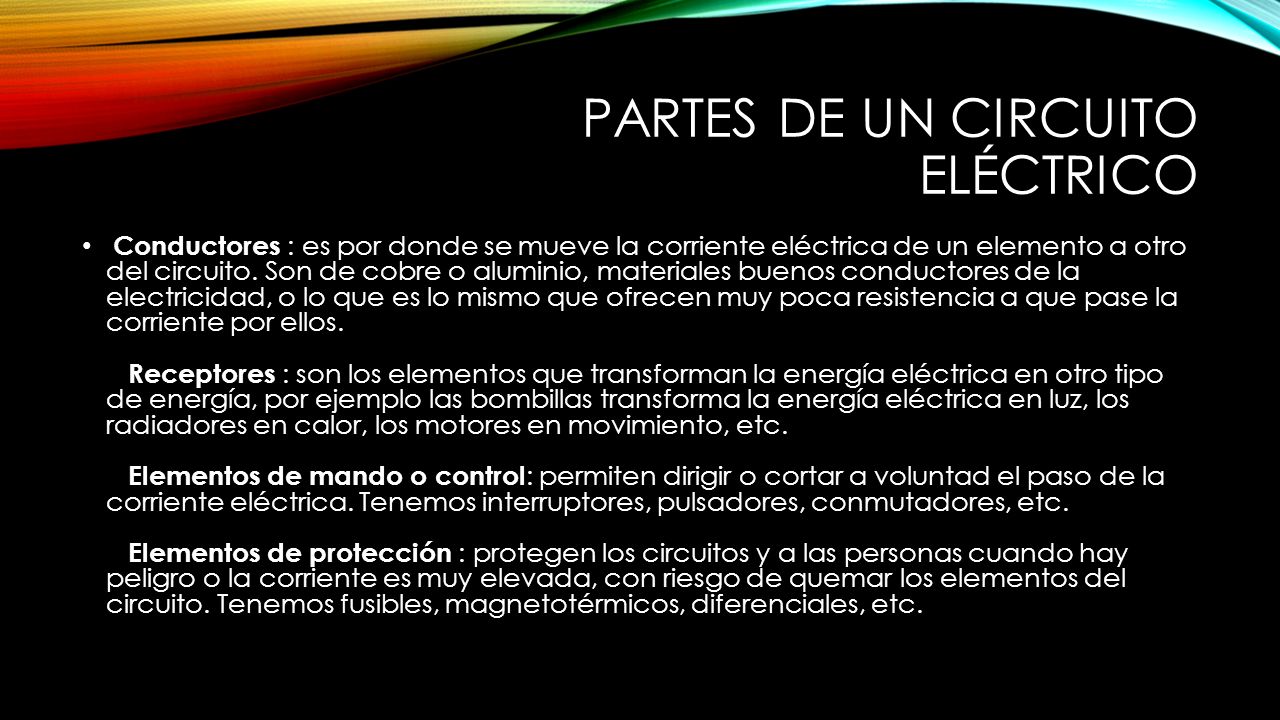

 Conductores : es por donde se mueve la corriente eléctrica de un elemento a otro del circuito. Son de cobre o aluminio, materiales buenos conductores de la electricidad, o lo que es lo mismo que ofrecen muy poca resistencia a que pase la corriente por ellos.    Receptores : son los elementos que transforman la energía eléctrica en otro tipo de energía, por ejemplo las bombillas transforma la energía eléctrica en luz, los radiadores en calor, los motores en movimiento, etc.    Elementos de mando o control: permiten dirigir o cortar a voluntad el paso de la corriente eléctrica. Tenemos interruptores, pulsadores, conmutadores, etc.    Elementos de protección : protegen los circuitos y a las personas cuando hay peligro o la corriente es muy elevada, con riesgo de quemar los elementos del circuito. Tenemos fusibles, magnetotérmicos, diferenciales, etc.

11 PARTES DE UN CIRCUITO ELÉCTRICO

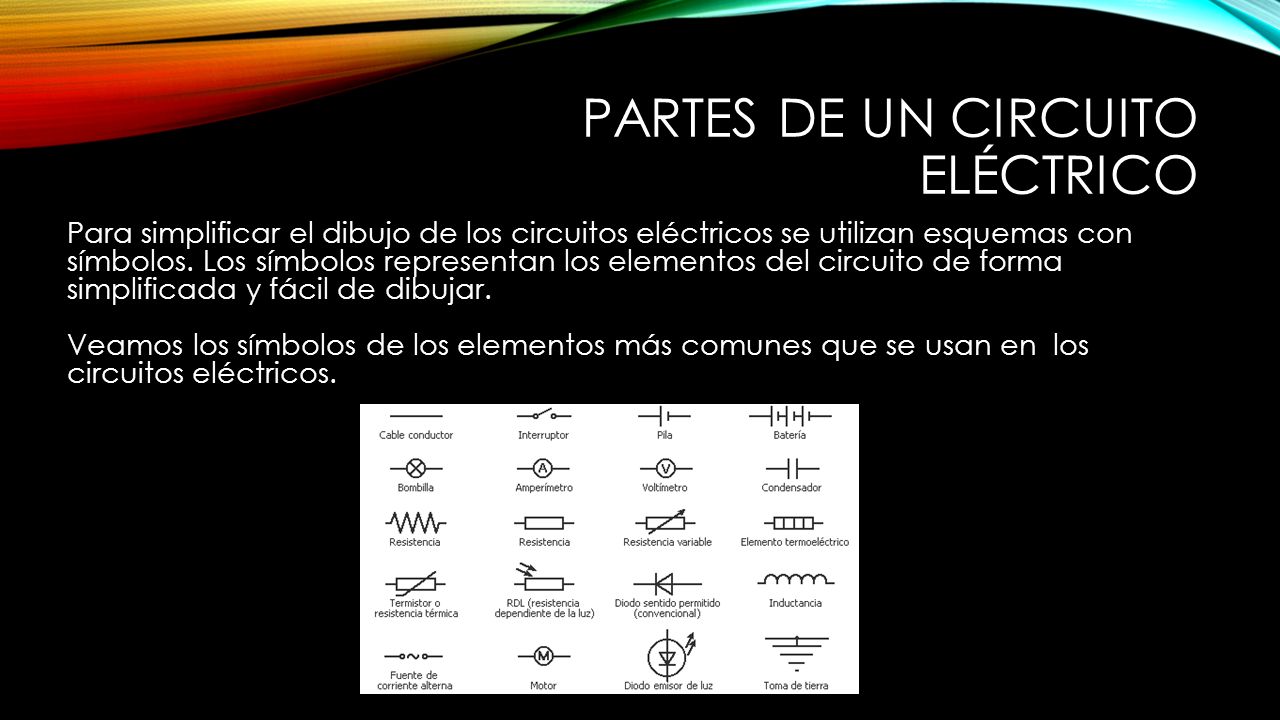

Para simplificar el dibujo de los circuitos eléctricos se utilizan esquemas con símbolos. Los símbolos representan los elementos del circuito de forma simplificada y fácil de dibujar. Veamos los símbolos de los elementos más comunes que se usan en  los circuitos eléctricos.

12 CIRCUITOS EN SERIE Los circuitos en serie son aquellos que disponen de dos o más operadores conectados uno a continuación del otro, es decir, en el mismo cable o conductor. Dicho de otra forma, en este tipo de circuitos para pasar de un punto a otro (del polo - al polo +), la corriente eléctrica se ve en la necesidad de atravesar todos los operadores. En los circuitos conectados en serie podemos observar los siguientes efectos: A medida que el número de operadores receptores que conectamos aumenta (en nuestro caso lámparas), observaremos como baja su intensidad luminosa. Cuando por cualquier causa uno de ellos deja de funcionar (por avería, desconexión, etc), los elementos restantes también dejarán de funcionar, es decir, cada uno de ellos se comporta como si fuera un interruptor.

13 CIRCUITOS EN SERIE    En los circuitos conectados en serie podemos observar los siguientes efectos: A medida que el número de operadores receptores que conectamos aumenta (en nuestro caso lámparas), observaremos como baja su intensidad luminosa. Cuando por cualquier causa uno de ellos deja de funcionar (por avería, desconexión, etc), los elementos restantes también dejarán de funcionar, es decir, cada uno de ellos se comporta como si fuera un interruptor.

14 CIRCUITOS EN PARALELO Un circuito en paralelo es aquel que dispone de dos o más operadores conectados en distintos cables. Dicho de otra forma, en ellos, para pasar de un punto a otro  del circuito (del polo - al polo +),  la corriente eléctrica dispone de varios caminos alternativos, por lo que ésta sólo atravesará aquellos operadores que se encuentren en su recorrido.  En los circuitos en paralelo se cumplen las siguientes condiciones: La intensidad que circula por el circuito no es la misma, ya que atraviesa caminos distintos. El voltaje es el mismo en todo el circuito. La inversa de la resistencia total del circuito es igual a la suma de las inversas de las resistencias de cada operador.

15 CIRCUITOS MIXTOS Los circuitos mixtos son aquellos que disponen de tres o más operadores eléctricos y en cuya asociación concurren a la vez los dos sistemas anteriores, en serie y en paralelo. En este tipo de circuitos se combinan a la vez los efectos de los circuitos en serie y en paralelo, por lo que en cada caso habrá que interpretar su funcionamiento.
