MANEJO DE CONCRETO ORTIZ G, JOSE A HENRIQUEZ, NOMAR TORRES, ARELMARYS.

Presentación del tema: "MANEJO DE CONCRETO ORTIZ G, JOSE A HENRIQUEZ, NOMAR TORRES, ARELMARYS."— Transcripción de la presentación:

1 MANEJO DE CONCRETO ORTIZ G, JOSE A HENRIQUEZ, NOMAR TORRES, ARELMARYS

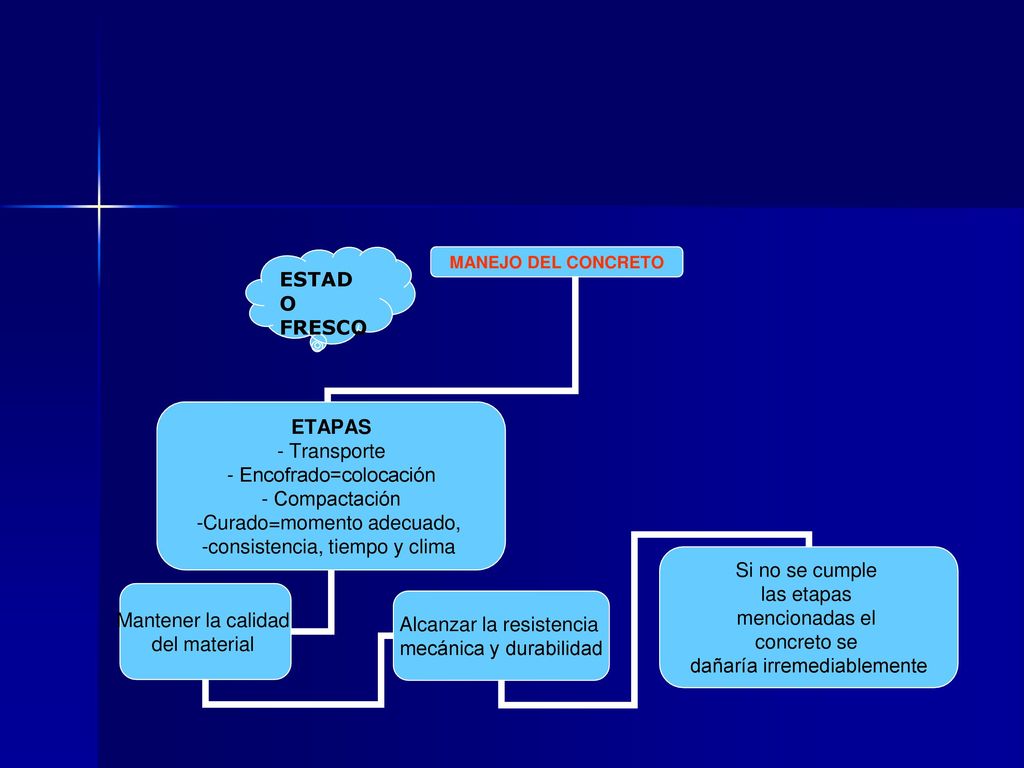

2 ESTADO FRESCO

3

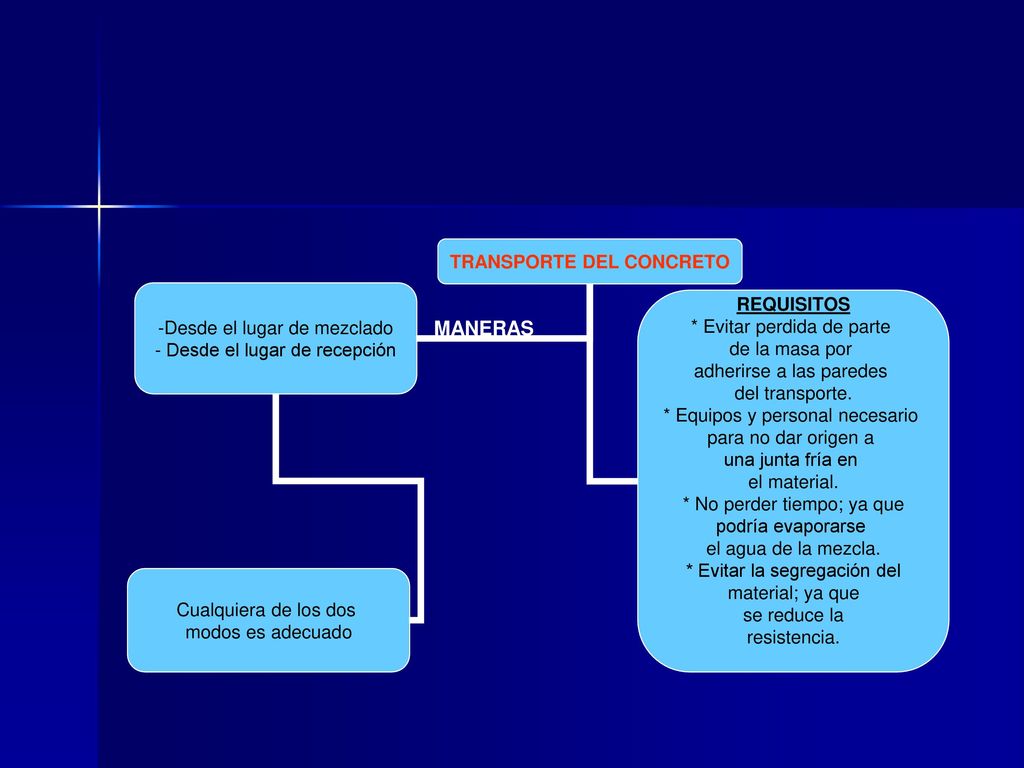

4

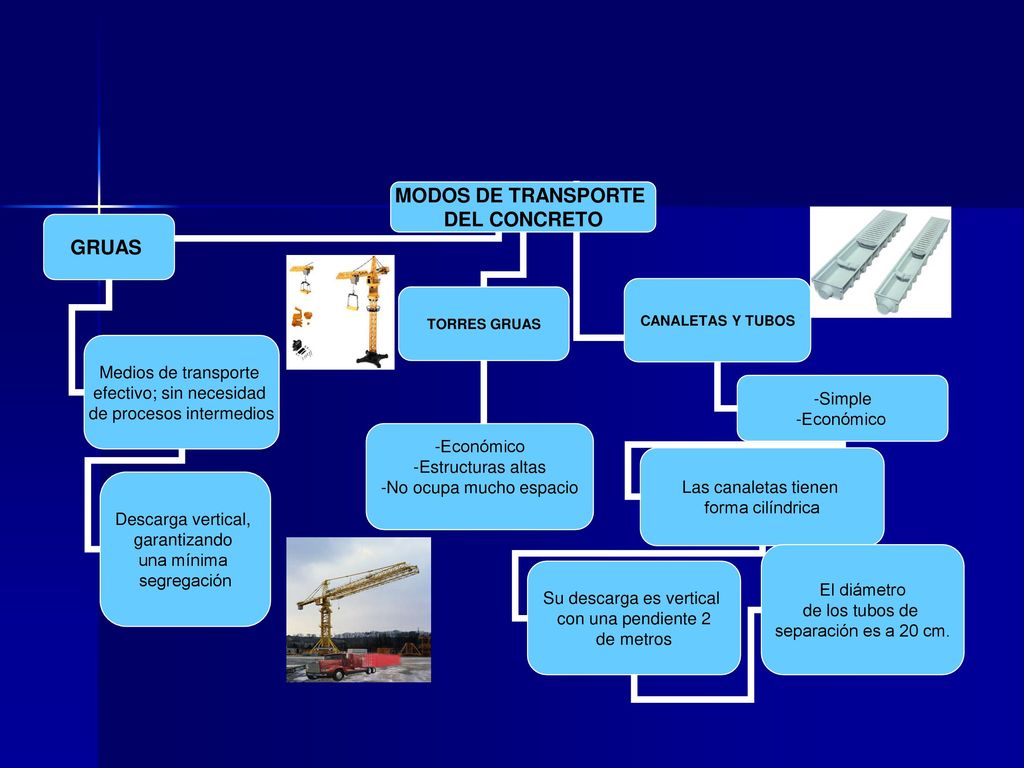

5

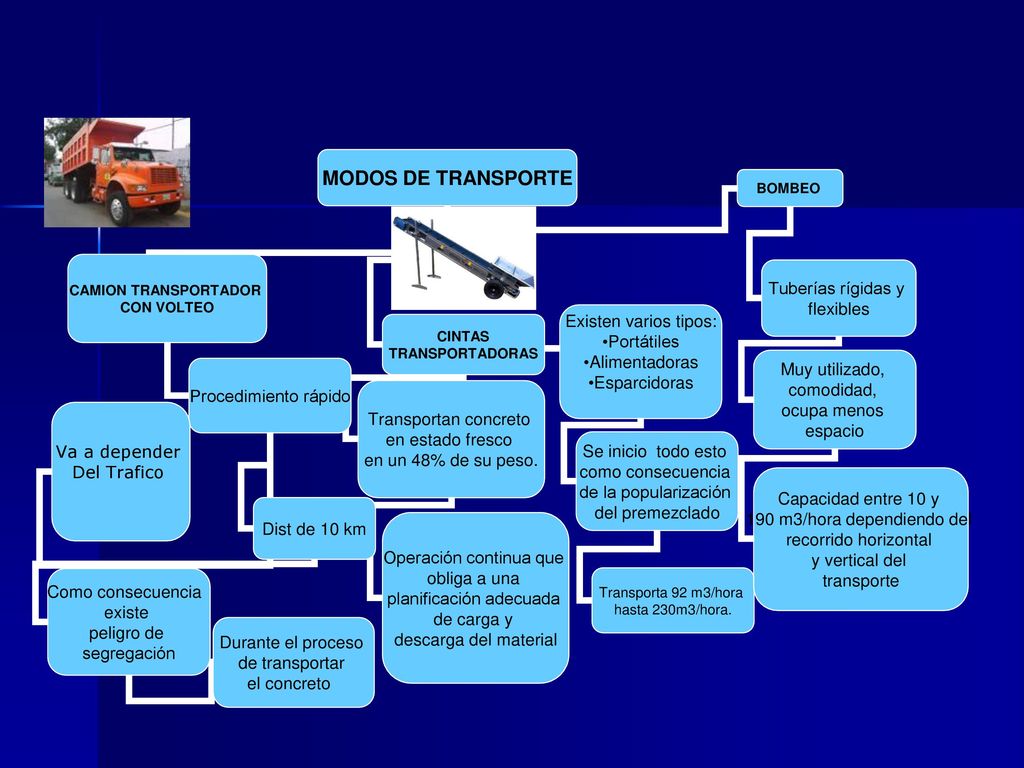

6

7 LAS BOMBAS DE CONCRETO FUNCIONAN DE LA SIGUIENTE MANERA
Cuando se produce la succión del pistón se cierra la válvula de salida, mientras que se abre la de entrada de material a la cámara, permitiendo que el concreto caiga en su interior. Al producirse el bombeo, el pistón se mueve en dirección contraria, cerrándose la válvula de entrada y abriéndose la de salida. En ese momento, el concreto es presionado hacia el interior de la tubería, a través de la válvula de salida

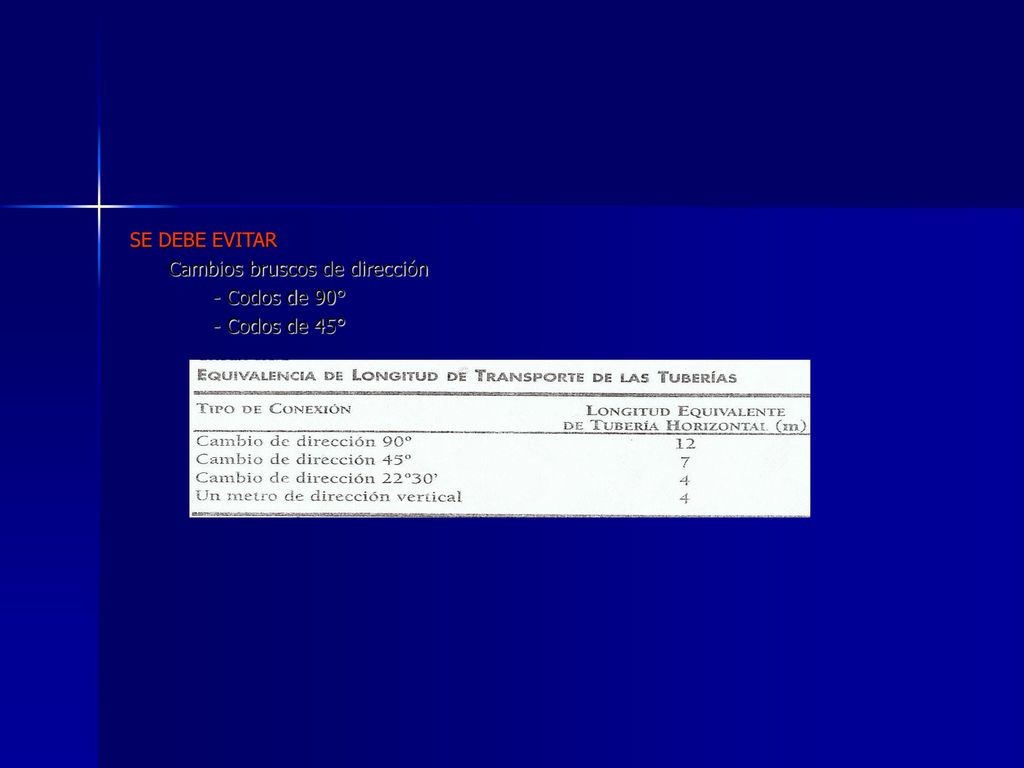

8 SE DEBE EVITAR Cambios bruscos de dirección - Codos de 90° - Codos de 45°

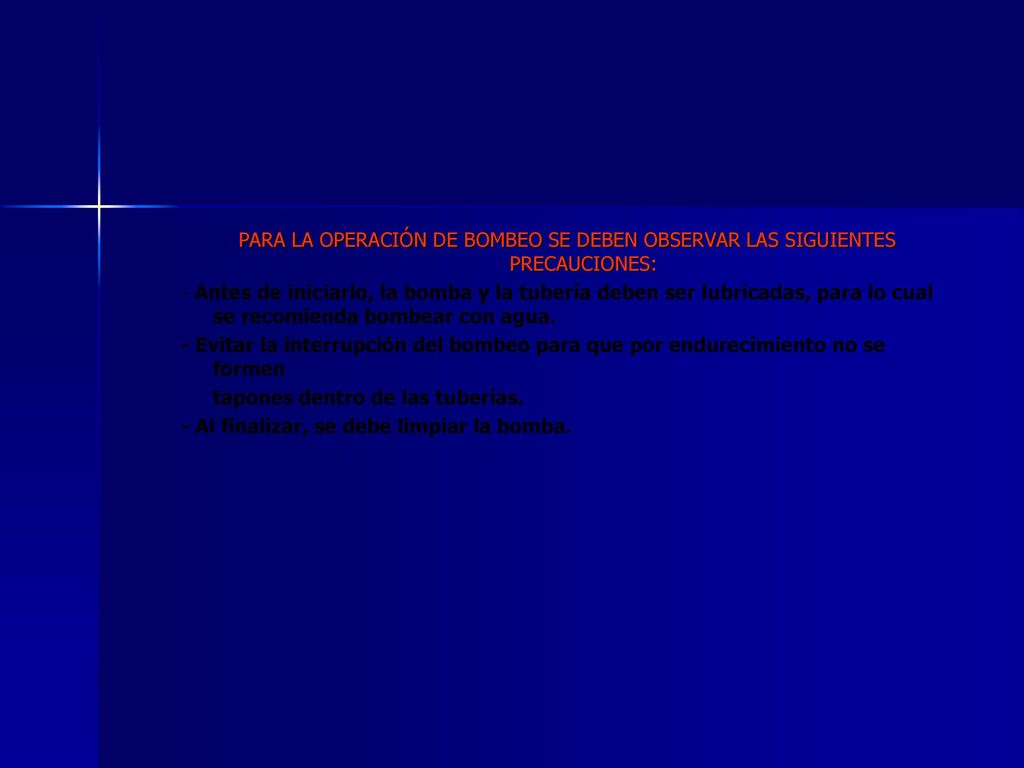

9 PARA LA OPERACIÓN DE BOMBEO SE DEBEN OBSERVAR LAS SIGUIENTES PRECAUCIONES:
- Antes de iniciarlo, la bomba y la tubería deben ser lubricadas, para lo cual se recomienda bombear con agua. - Evitar la interrupción del bombeo para que por endurecimiento no se formen tapones dentro de las tuberías. - Al finalizar, se debe limpiar la bomba.

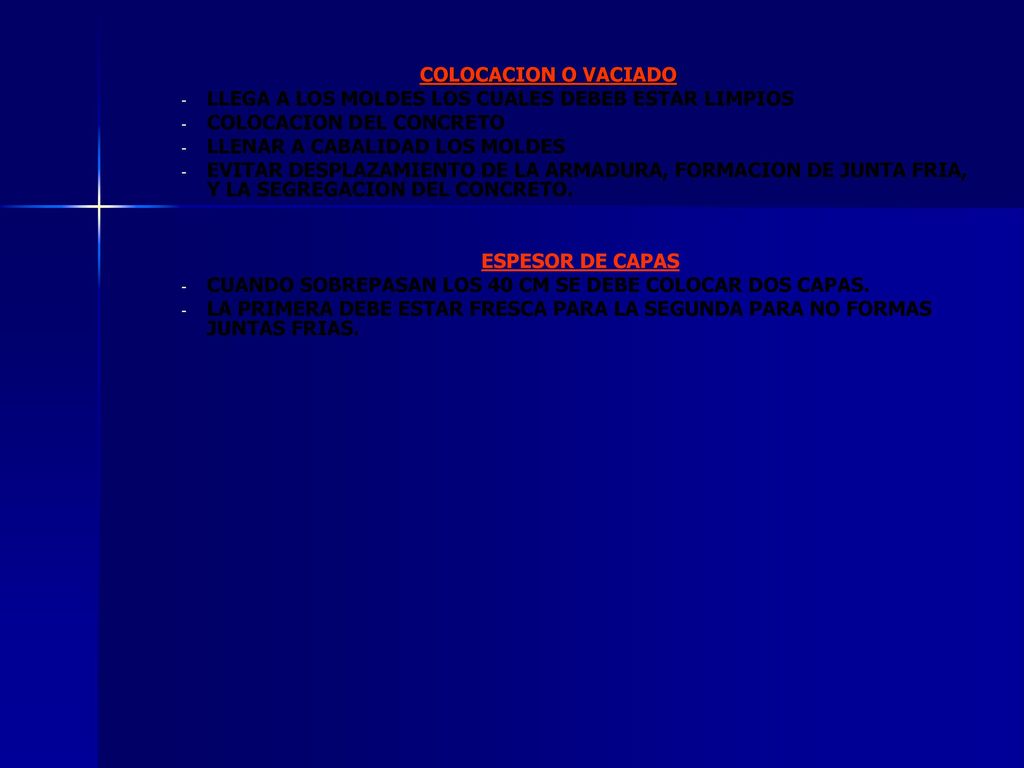

10 LLEGA A LOS MOLDES LOS CUALES DEBEB ESTAR LIMPIOS
COLOCACION O VACIADO LLEGA A LOS MOLDES LOS CUALES DEBEB ESTAR LIMPIOS COLOCACION DEL CONCRETO LLENAR A CABALIDAD LOS MOLDES EVITAR DESPLAZAMIENTO DE LA ARMADURA, FORMACION DE JUNTA FRIA, Y LA SEGREGACION DEL CONCRETO. ESPESOR DE CAPAS CUANDO SOBREPASAN LOS 40 CM SE DEBE COLOCAR DOS CAPAS. LA PRIMERA DEBE ESTAR FRESCA PARA LA SEGUNDA PARA NO FORMAS JUNTAS FRIAS.

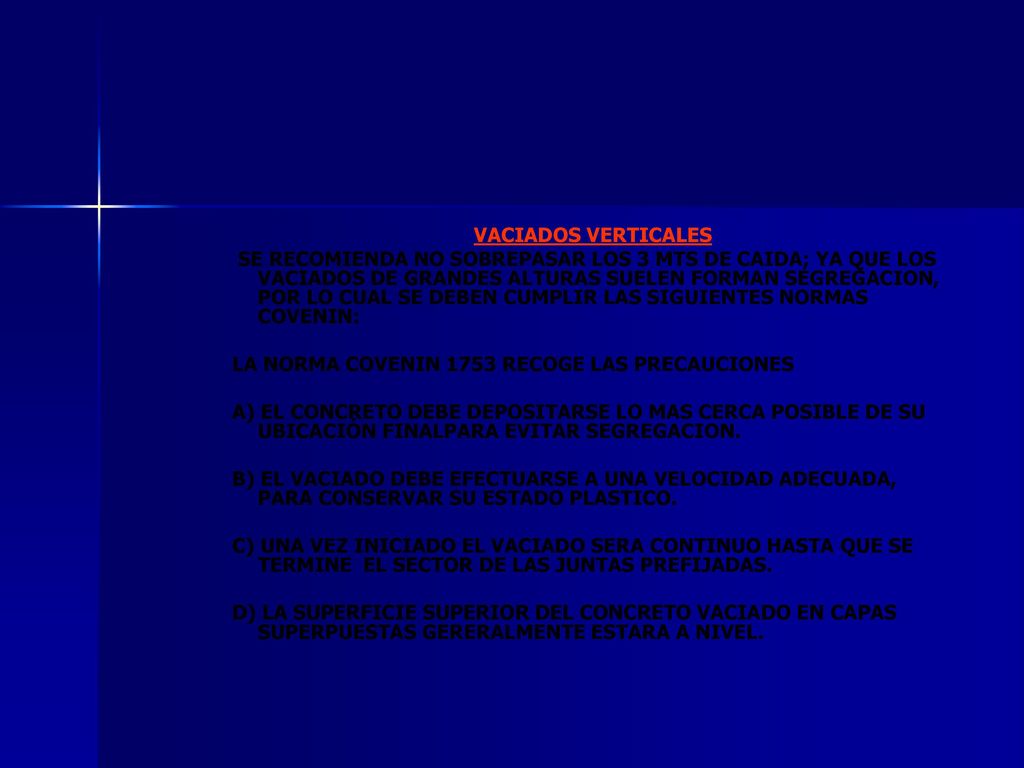

11 VACIADOS VERTICALES SE RECOMIENDA NO SOBREPASAR LOS 3 MTS DE CAIDA; YA QUE LOS VACIADOS DE GRANDES ALTURAS SUELEN FORMAN SEGREGACION, POR LO CUAL SE DEBEN CUMPLIR LAS SIGUIENTES NORMAS COVENIN: LA NORMA COVENIN 1753 RECOGE LAS PRECAUCIONES A) EL CONCRETO DEBE DEPOSITARSE LO MAS CERCA POSIBLE DE SU UBICACIÓN FINALPARA EVITAR SEGREGACION. B) EL VACIADO DEBE EFECTUARSE A UNA VELOCIDAD ADECUADA, PARA CONSERVAR SU ESTADO PLASTICO. C) UNA VEZ INICIADO EL VACIADO SERA CONTINUO HASTA QUE SE TERMINE EL SECTOR DE LAS JUNTAS PREFIJADAS. D) LA SUPERFICIE SUPERIOR DEL CONCRETO VACIADO EN CAPAS SUPERPUESTAS GERERALMENTE ESTARA A NIVEL.

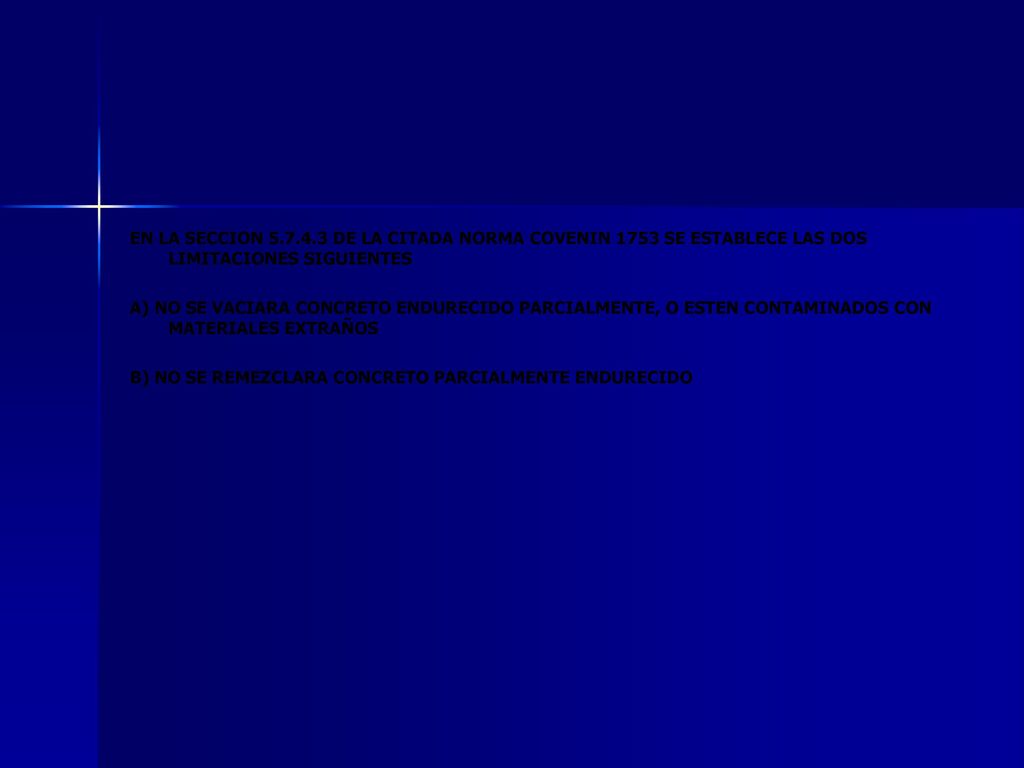

12 EN LA SECCION 5.7.4.3 DE LA CITADA NORMA COVENIN 1753 SE ESTABLECE LAS DOS LIMITACIONES SIGUIENTES
A) NO SE VACIARA CONCRETO ENDURECIDO PARCIALMENTE, O ESTEN CONTAMINADOS CON MATERIALES EXTRAÑOS B) NO SE REMEZCLARA CONCRETO PARCIALMENTE ENDURECIDO

13

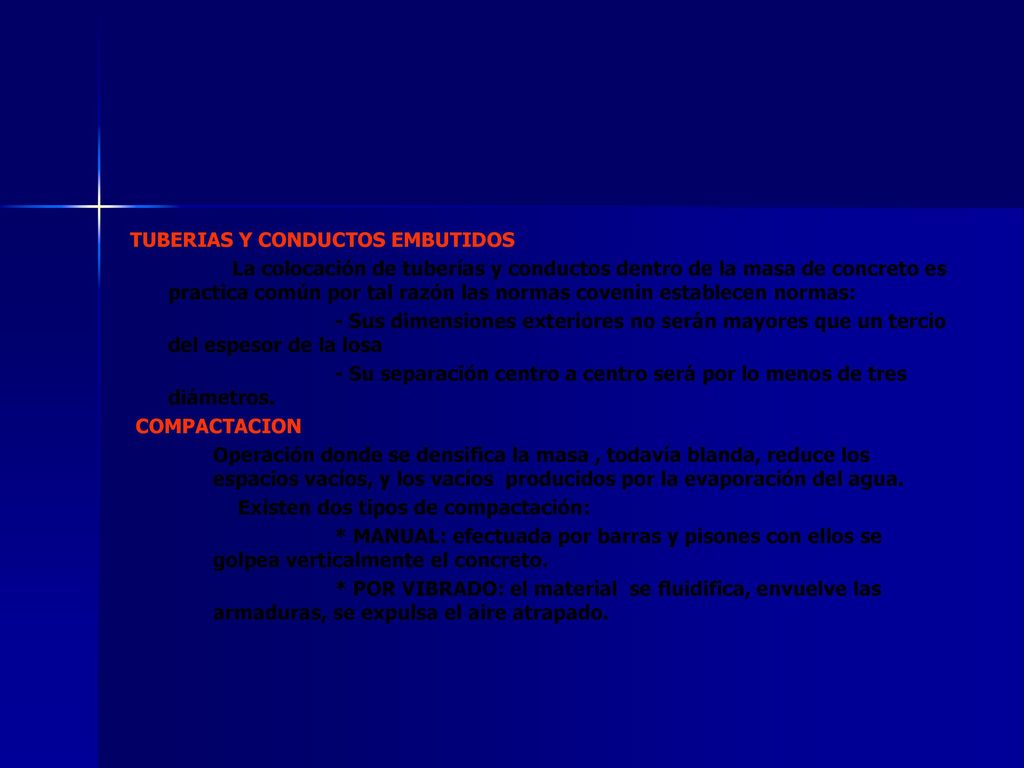

14 TUBERIAS Y CONDUCTOS EMBUTIDOS
La colocación de tuberías y conductos dentro de la masa de concreto es practica común por tal razón las normas covenin establecen normas: - Sus dimensiones exteriores no serán mayores que un tercio del espesor de la losa - Su separación centro a centro será por lo menos de tres diámetros. COMPACTACION Operación donde se densifica la masa , todavía blanda, reduce los espacios vacíos, y los vacíos producidos por la evaporación del agua. Existen dos tipos de compactación: * MANUAL: efectuada por barras y pisones con ellos se golpea verticalmente el concreto. * POR VIBRADO: el material se fluidifica, envuelve las armaduras, se expulsa el aire atrapado.

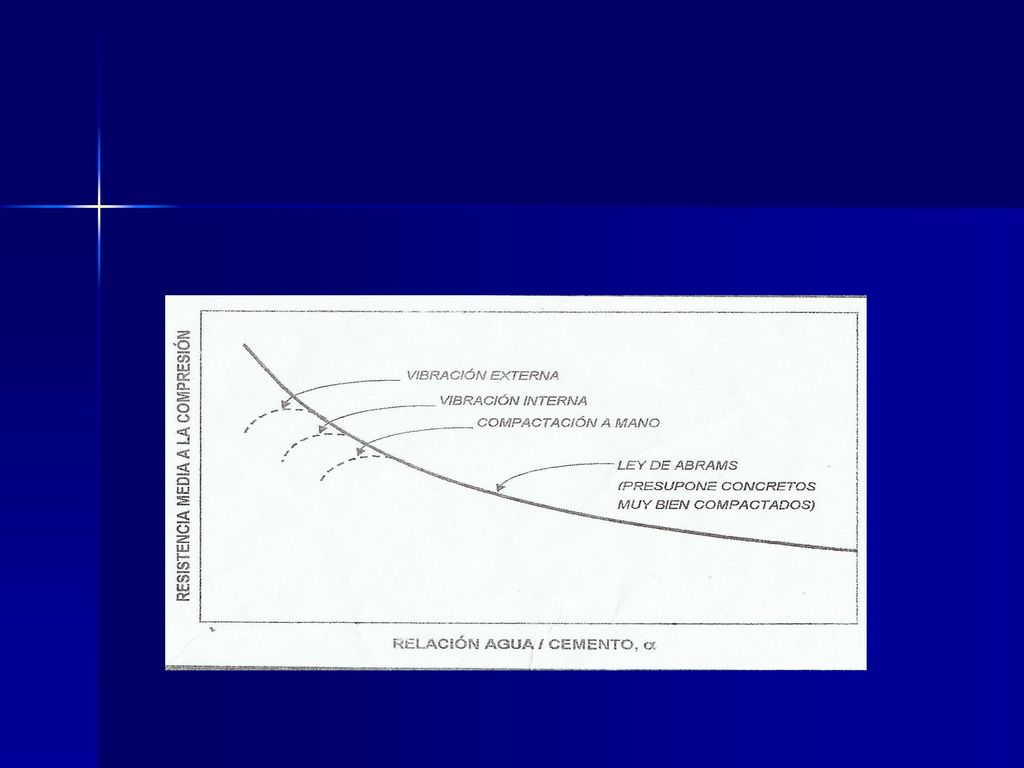

15

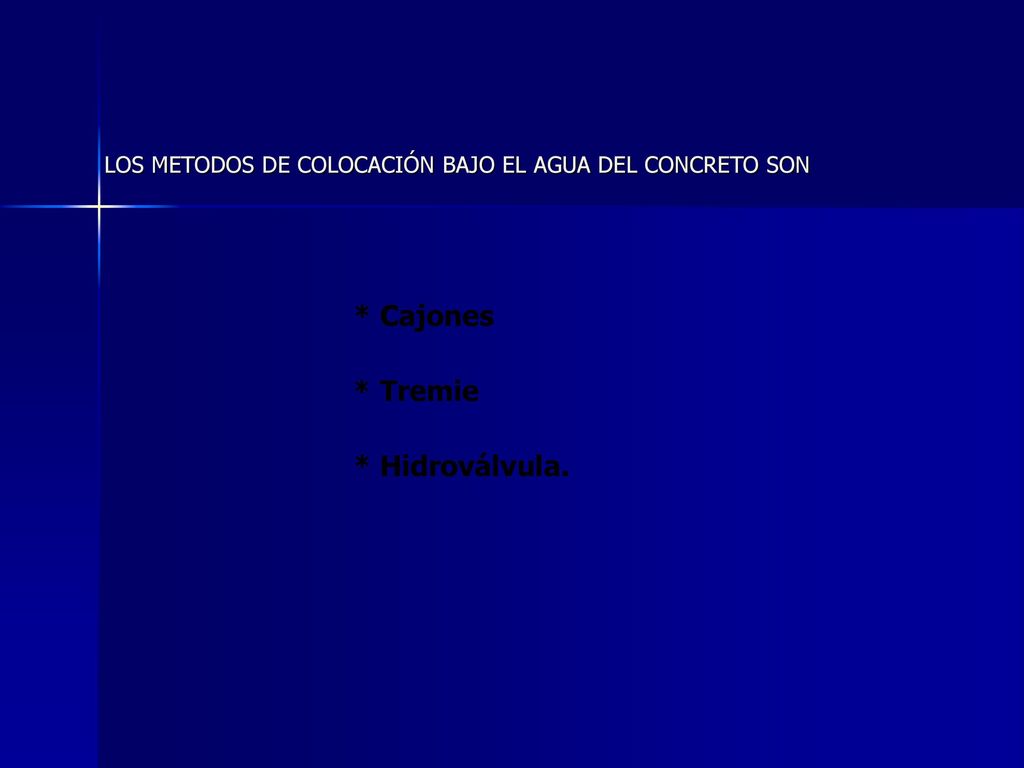

16 LOS METODOS DE COLOCACIÓN BAJO EL AGUA DEL CONCRETO SON
* Cajones * Tremie * Hidroválvula.

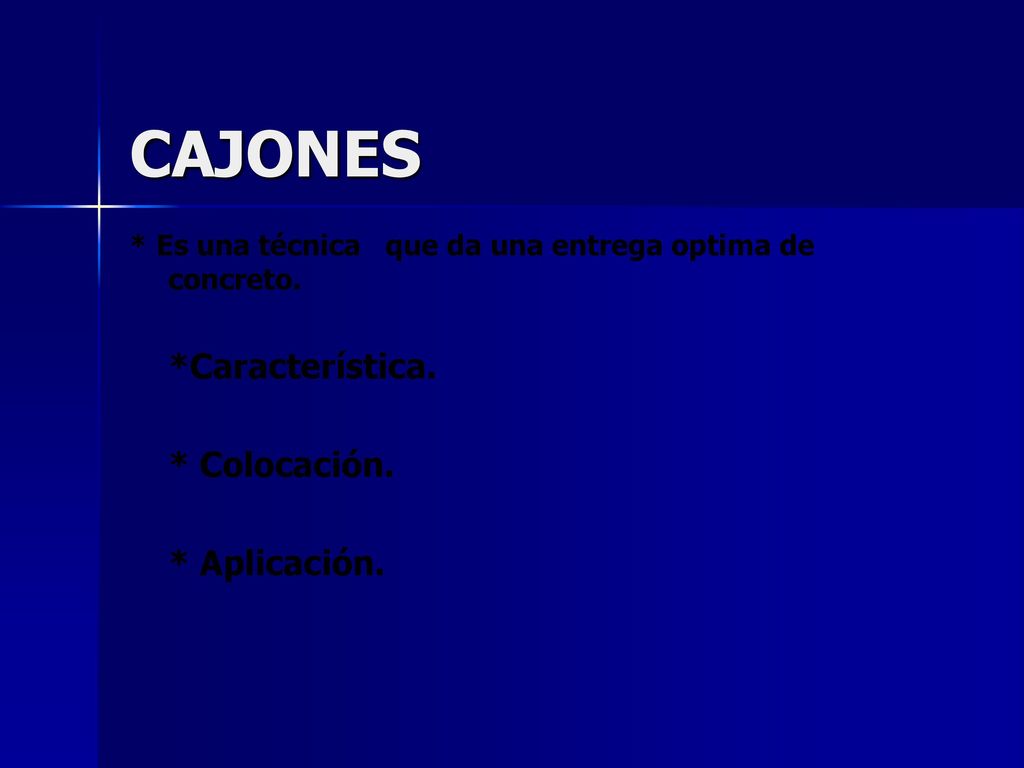

17 CAJONES *Característica. * Colocación. * Aplicación.
* Es una técnica que da una entrega optima de concreto. *Característica. * Colocación. * Aplicación.

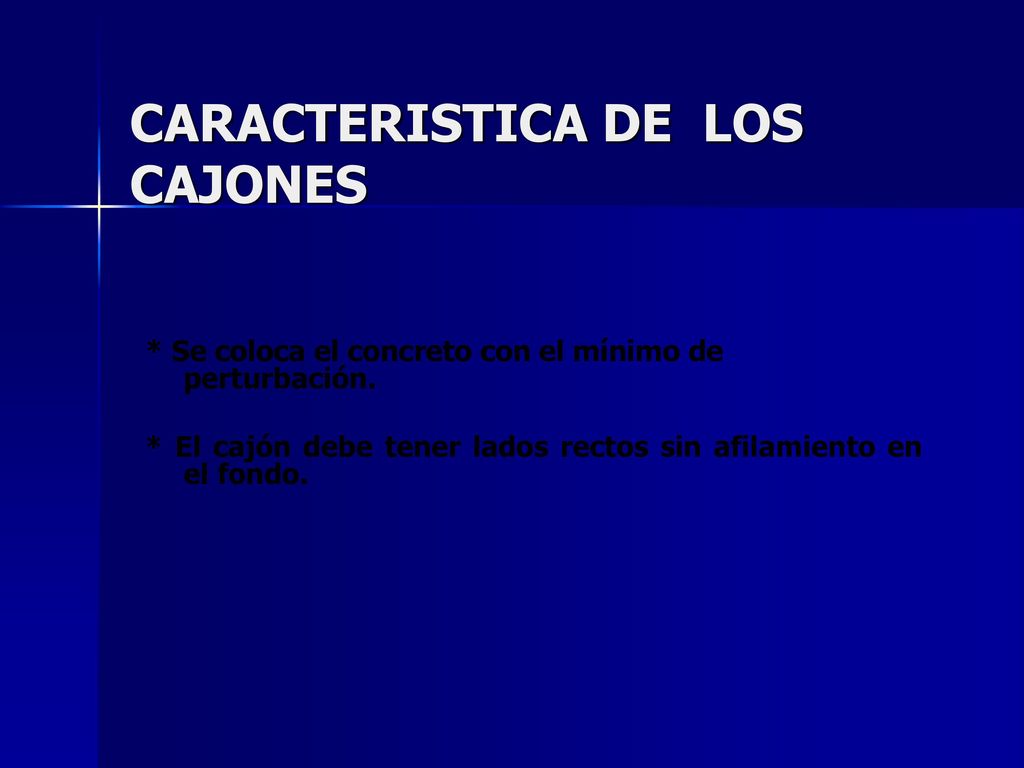

18 CARACTERISTICA DE LOS CAJONES
* Se coloca el concreto con el mínimo de perturbación. * El cajón debe tener lados rectos sin afilamiento en el fondo.

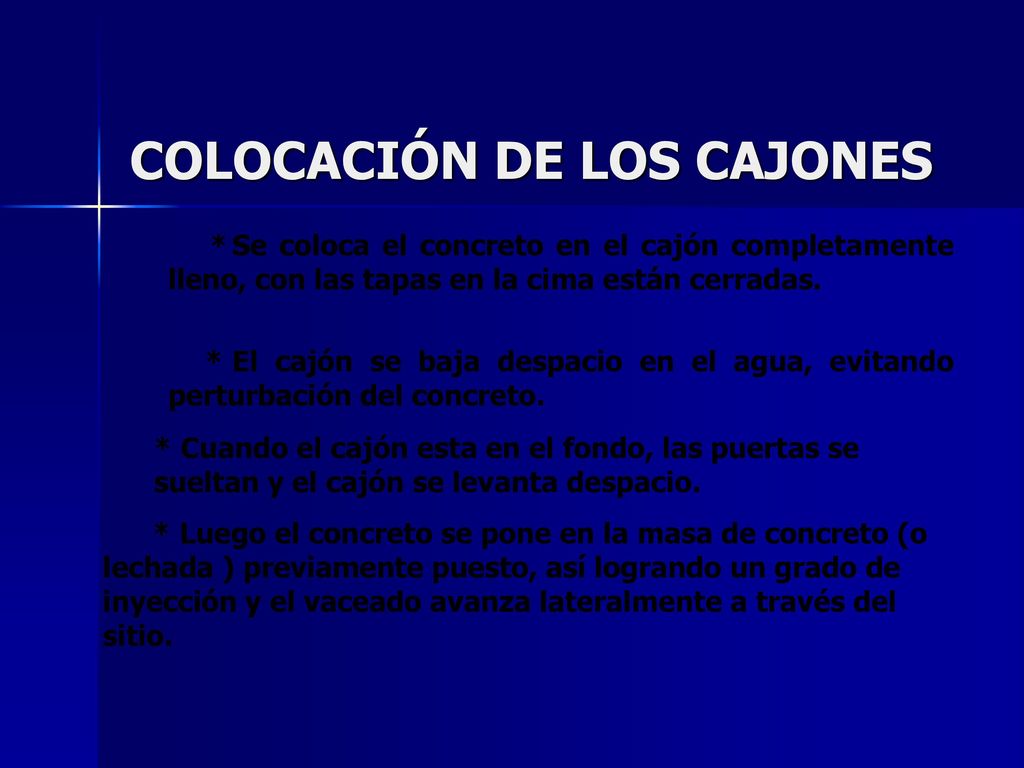

19 COLOCACIÓN DE LOS CAJONES
* Se coloca el concreto en el cajón completamente lleno, con las tapas en la cima están cerradas. * El cajón se baja despacio en el agua, evitando perturbación del concreto. * Cuando el cajón esta en el fondo, las puertas se sueltan y el cajón se levanta despacio. * Luego el concreto se pone en la masa de concreto (o lechada ) previamente puesto, así logrando un grado de inyección y el vaceado avanza lateralmente a través del sitio.

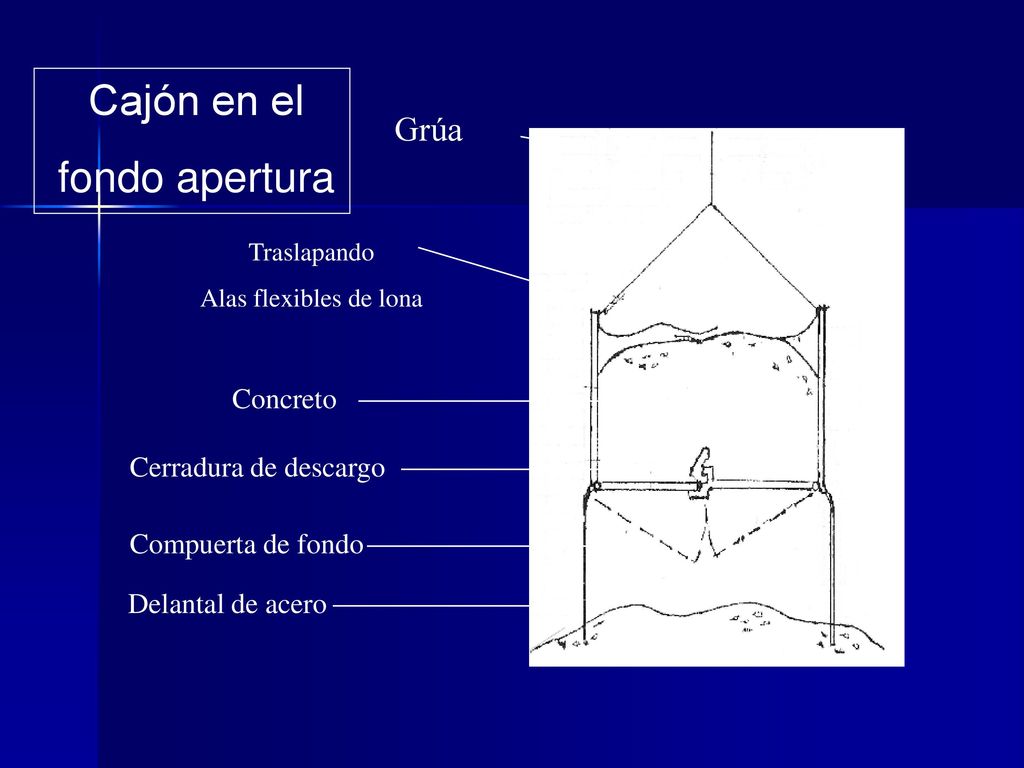

20 Cajón en el fondo apertura Grúa Concreto Cerradura de descargo
Traslapando Alas flexibles de lona Concreto Cerradura de descargo Compuerta de fondo Delantal de acero

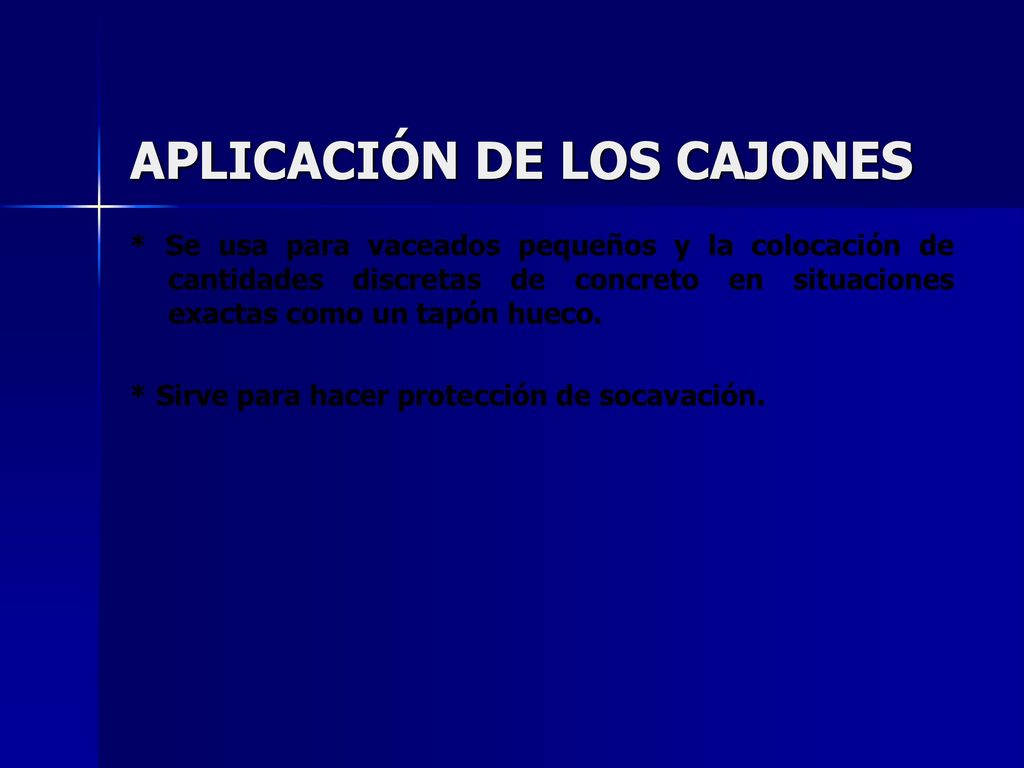

21 APLICACIÓN DE LOS CAJONES
* Se usa para vaceados pequeños y la colocación de cantidades discretas de concreto en situaciones exactas como un tapón hueco. * Sirve para hacer protección de socavación.

22 TREMIE * Una de las técnicas tradicionales para la colocación de concreto bajo agua. * Característica * Colocación * Aplicación

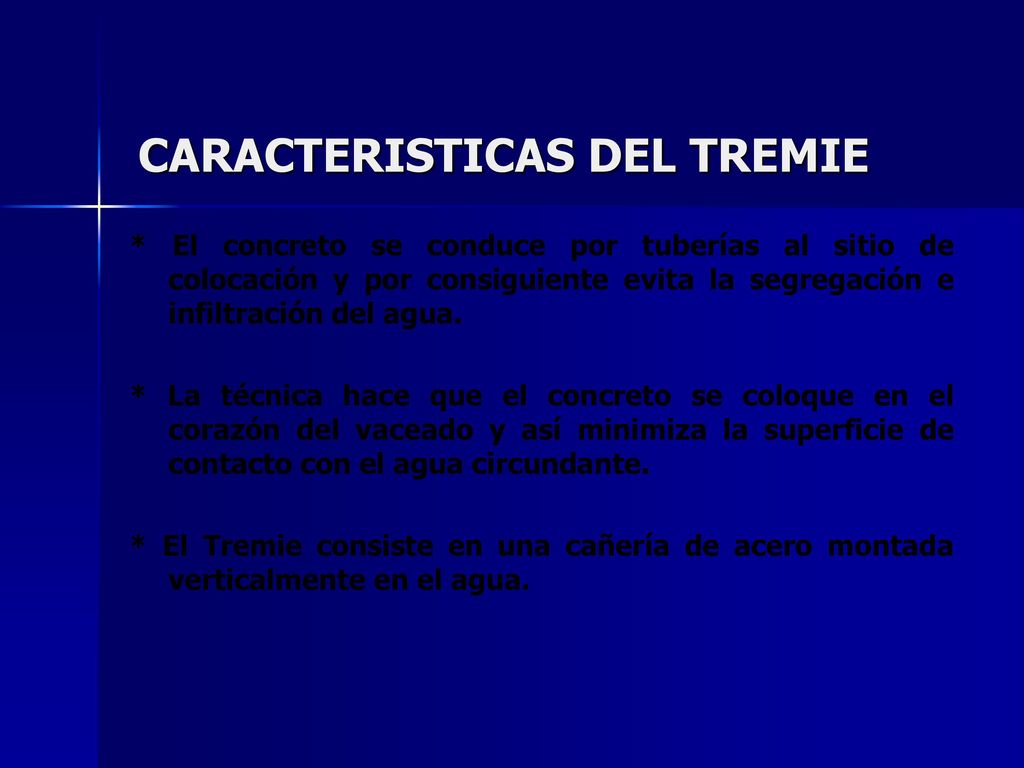

23 CARACTERISTICAS DEL TREMIE
* El concreto se conduce por tuberías al sitio de colocación y por consiguiente evita la segregación e infiltración del agua. * La técnica hace que el concreto se coloque en el corazón del vaceado y así minimiza la superficie de contacto con el agua circundante. * El Tremie consiste en una cañería de acero montada verticalmente en el agua.

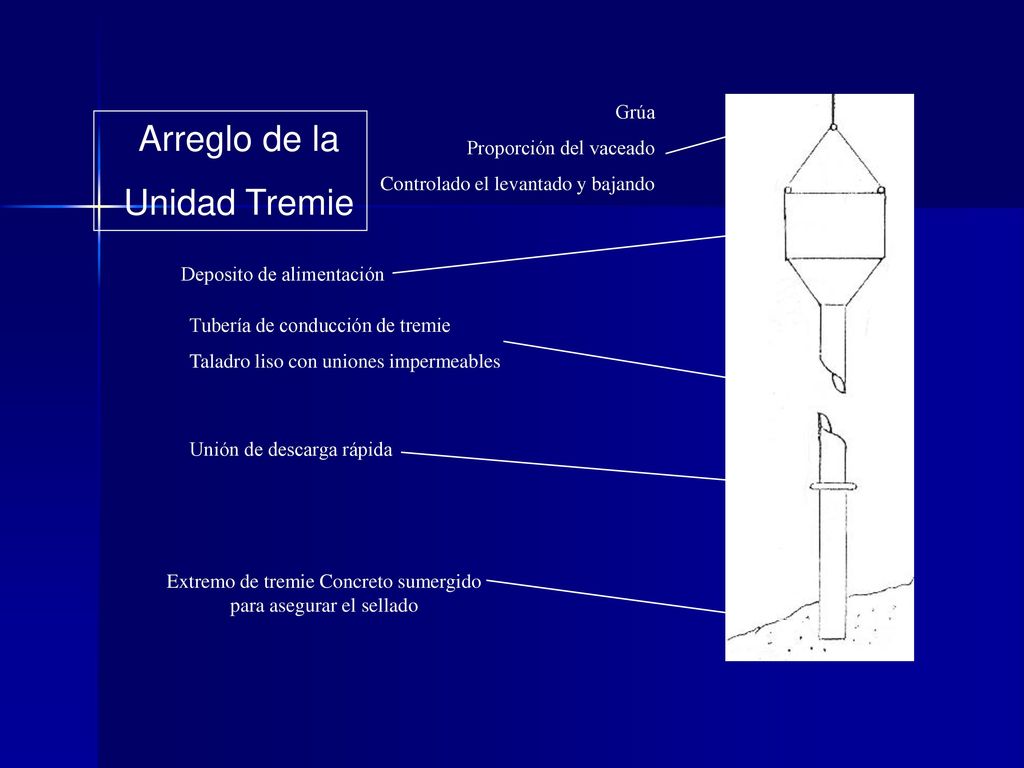

24 Extremo de tremie Concreto sumergido para asegurar el sellado
Grúa Proporción del vaceado Controlado el levantado y bajando Arreglo de la Unidad Tremie Deposito de alimentación Tubería de conducción de tremie Taladro liso con uniones impermeables Unión de descarga rápida Extremo de tremie Concreto sumergido para asegurar el sellado

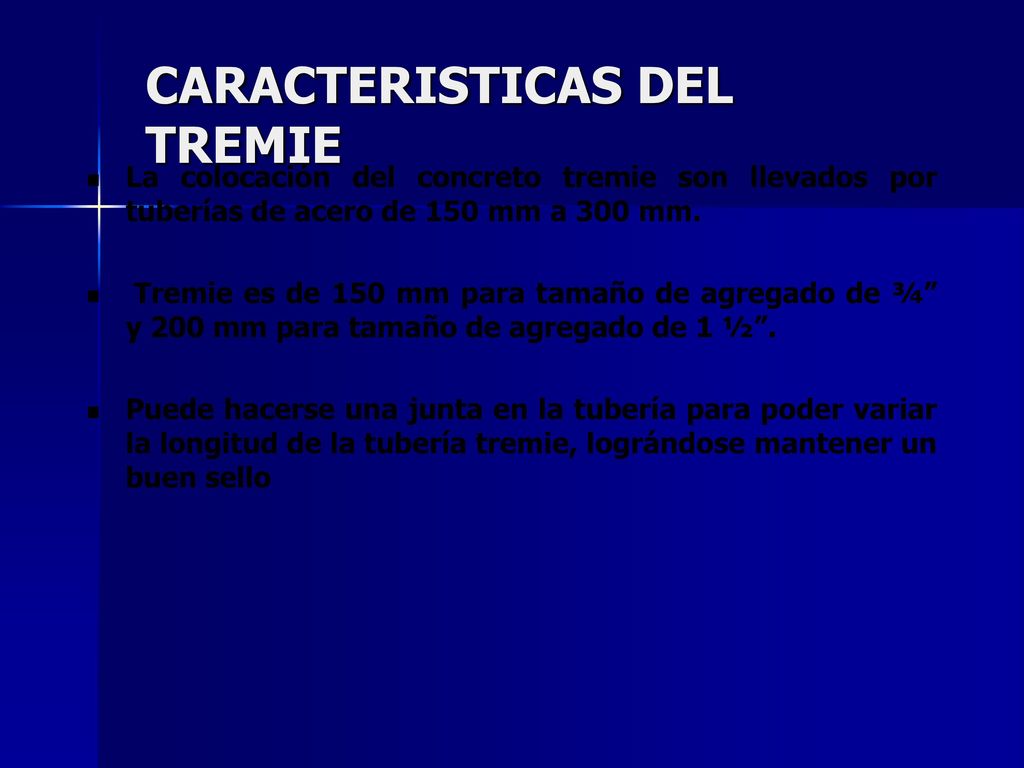

25 CARACTERISTICAS DEL TREMIE
La colocación del concreto tremie son llevados por tuberías de acero de 150 mm a 300 mm. Tremie es de 150 mm para tamaño de agregado de ¾” y 200 mm para tamaño de agregado de 1 ½”. Puede hacerse una junta en la tubería para poder variar la longitud de la tubería tremie, lográndose mantener un buen sello

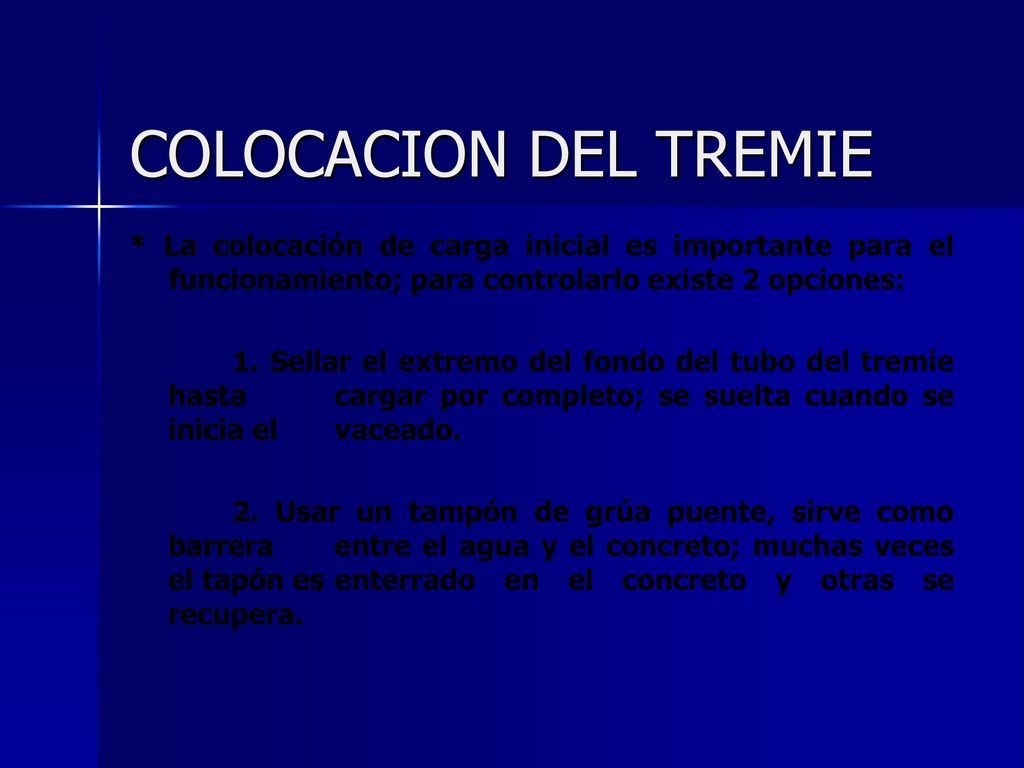

26 COLOCACION DEL TREMIE * La colocación de carga inicial es importante para el funcionamiento; para controlarlo existe 2 opciones: 1. Sellar el extremo del fondo del tubo del tremie hasta cargar por completo; se suelta cuando se inicia el vaceado. 2. Usar un tampón de grúa puente, sirve como barrera entre el agua y el concreto; muchas veces el tapón es enterrado en el concreto y otras se recupera.

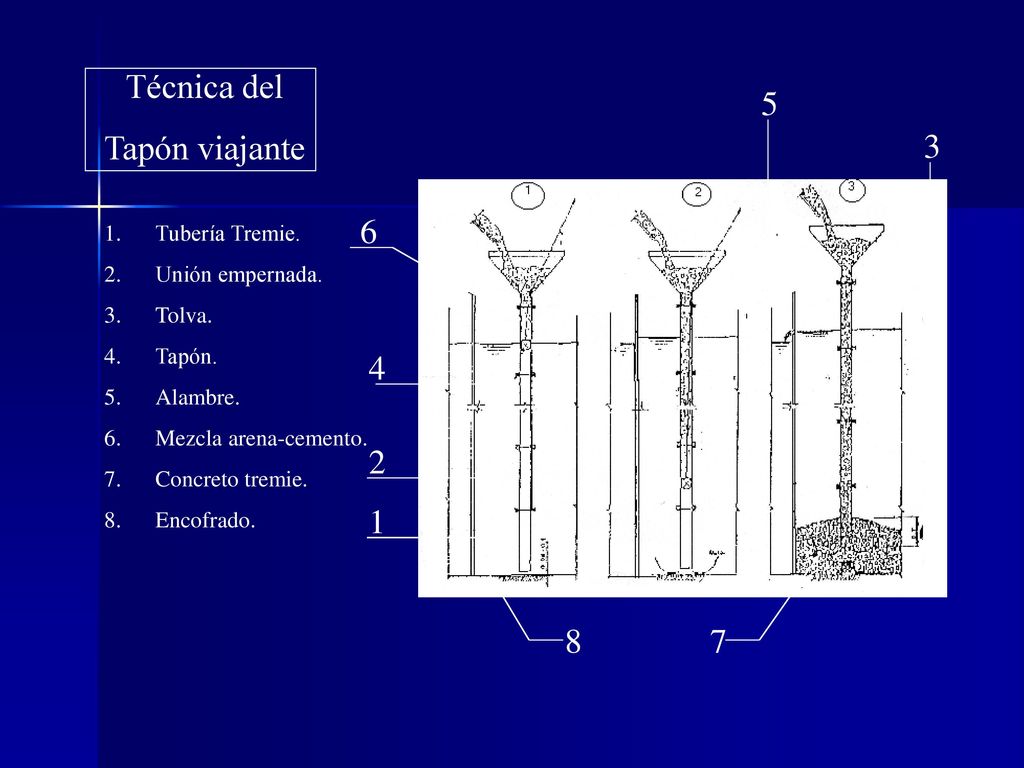

27 Técnica del Tapón viajante 5 3 6 4 2 1 8 7 Tubería Tremie.
Unión empernada. Tolva. Tapón. Alambre. Mezcla arena-cemento. Concreto tremie. Encofrado. 4 2 1 8 7

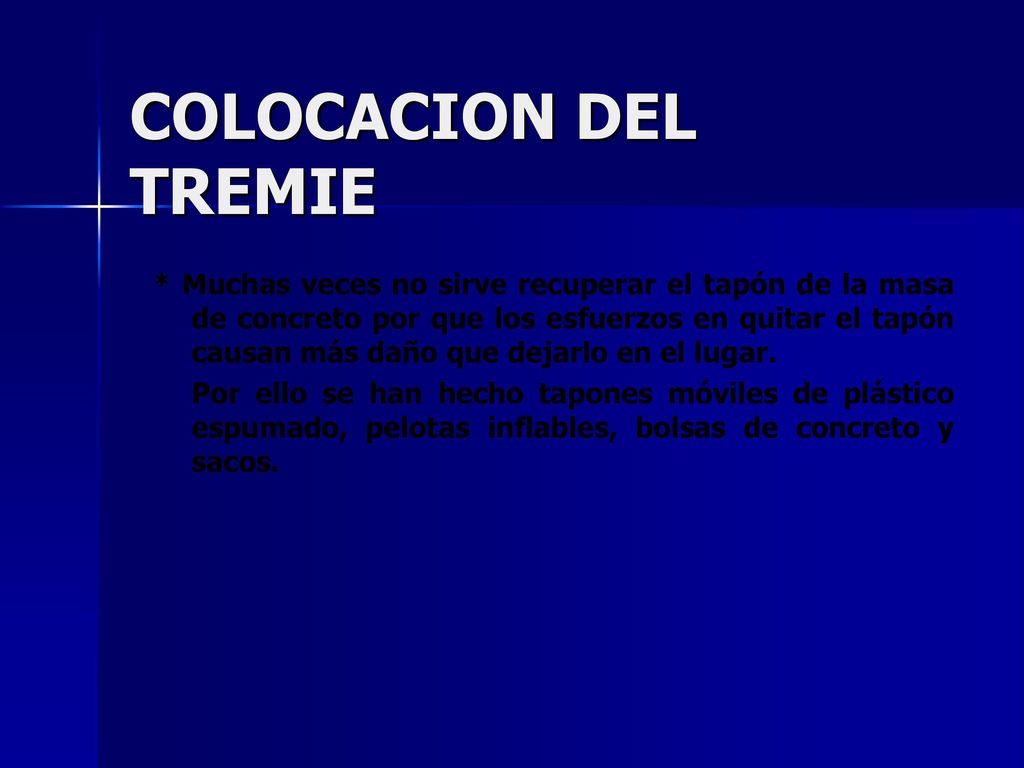

28 COLOCACION DEL TREMIE * Muchas veces no sirve recuperar el tapón de la masa de concreto por que los esfuerzos en quitar el tapón causan más daño que dejarlo en el lugar. Por ello se han hecho tapones móviles de plástico espumado, pelotas inflables, bolsas de concreto y sacos.

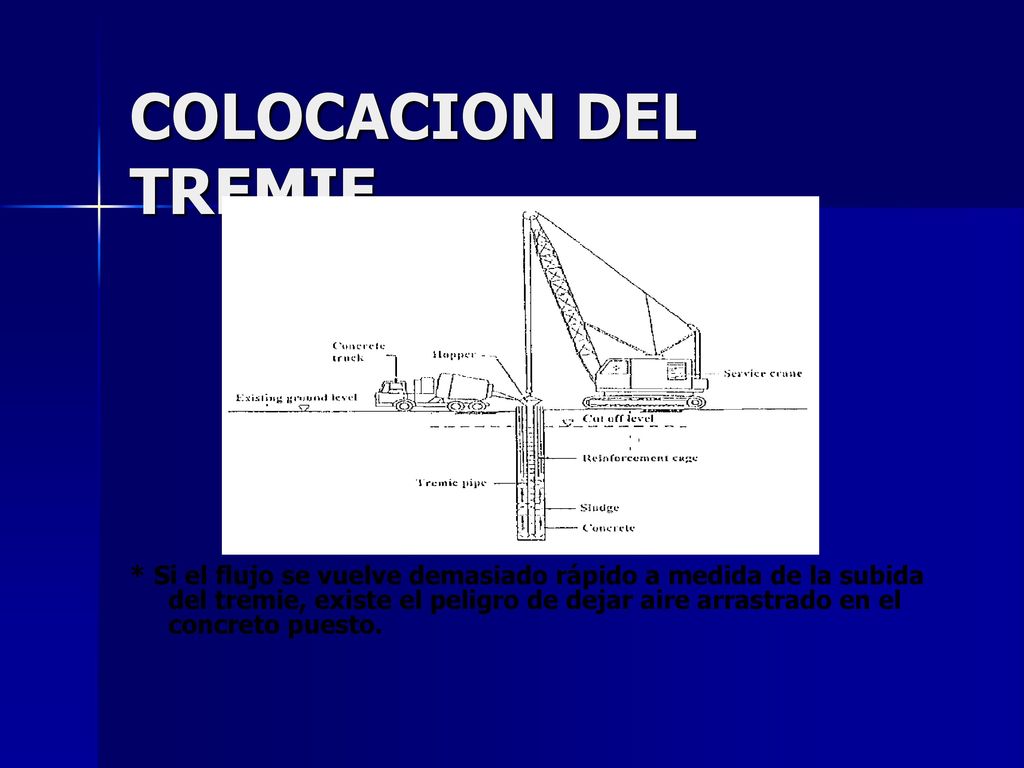

29 COLOCACION DEL TREMIE * Si el flujo se vuelve demasiado rápido a medida de la subida del tremie, existe el peligro de dejar aire arrastrado en el concreto puesto.

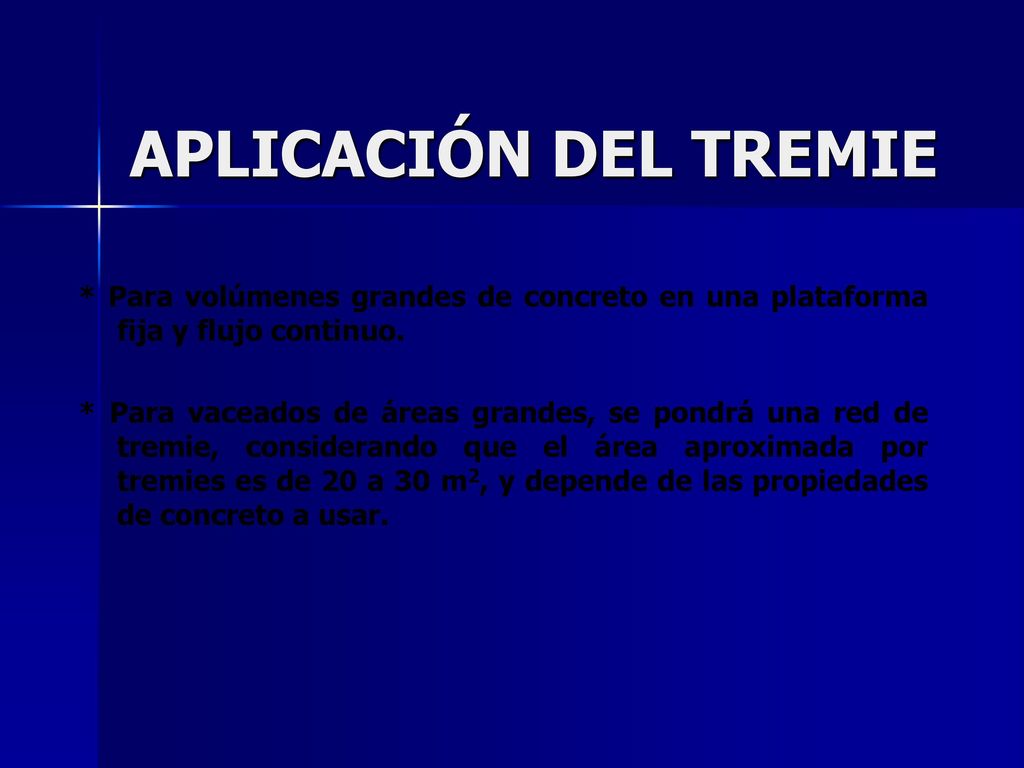

30 APLICACIÓN DEL TREMIE * Para volúmenes grandes de concreto en una plataforma fija y flujo continuo. * Para vaceados de áreas grandes, se pondrá una red de tremie, considerando que el área aproximada por tremies es de 20 a 30 m2, y depende de las propiedades de concreto a usar.

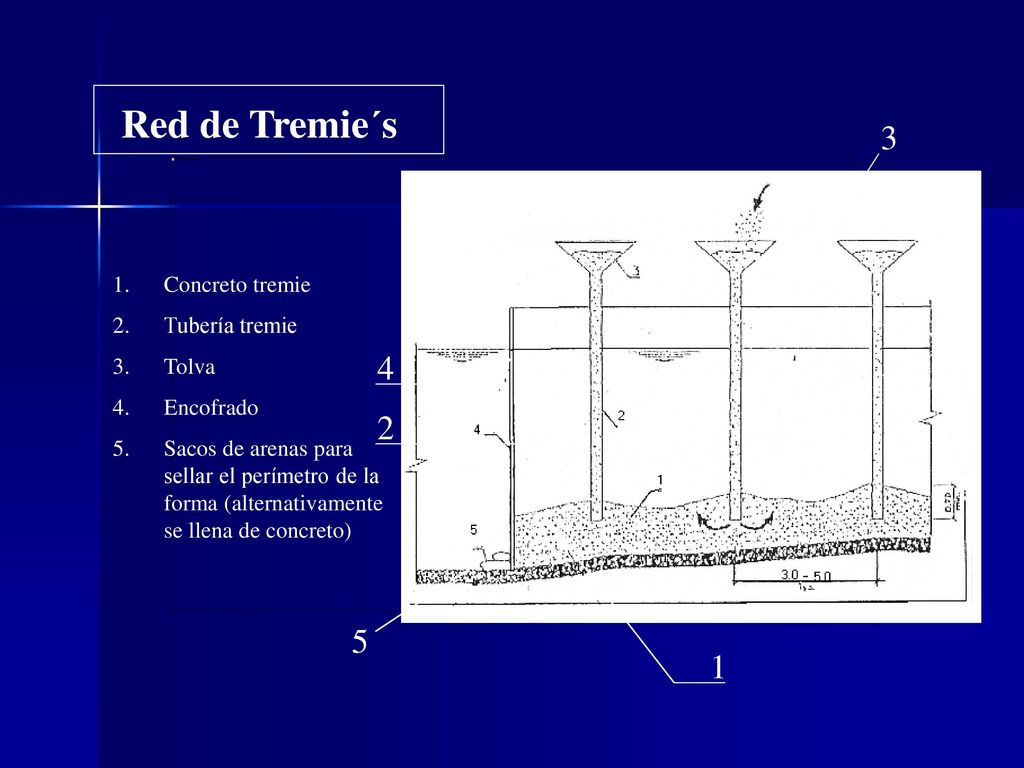

31 Red de Tremie´s 3 4 2 5 1 Concreto tremie Tubería tremie Tolva
Encofrado Sacos de arenas para sellar el perímetro de la forma (alternativamente se llena de concreto) 4 2 5 1
