1

2 DESAGÜE PRIMARIO DE ARTEFACTOS IP en PB: directamente a cañería principal, a CI o a ramal.Ç IP en PA: desaguan a ramal de CDV con VS. En HF existe la pieza PRO-SA que une PPA y el IP, pueden utilizarse enterradas, embutidas o suspendidas. En PVC es habitual empalmar el desagüe de PPA al desagüe del IP (codo con acometida). El IP tiene sifón incorporado al cuerpo del artefacto, es removible, desde allí se desobstruye.

3 DESAGÜE DE MINGITORIOS Tipo ménsula desaguan directo a canaleta, con diámetro 0.038m sin sifón. Si desaguan a PP diámetro 0.060m, a menos de 3m tampoco es obligatorio sifón. Si la ubicación es entre 3 y 5m, el diámetro de descarga es de 0.050m. Si la distancia es mayor de 5m o descarga a cañería principal, diámetro 0.060m y lleva sifón. En el recinto de Mº debe instalarse canilla de servicio. Cuando el desagüe de Mº no desagua a canaleta, debe colocarse rejilla de piso a distancia no mayor de 0.50m de la pared donde se instalen los artefactos, 1 cada 3 Mº. Mº palangana y murales: Depósito de agua de 11 litros cada 3 Mº, con dispositivo que provoca descargas automáticas intermitentes. Sale de la cañería de alimentación mediante válvulas. Depósitos y válvulas comandadas electrónicamente. Mº canaleta: Se distribuye agua sobre la pared mediante cañería horizontal perforada, cuidando que también lave los extremos de la canaleta.

4

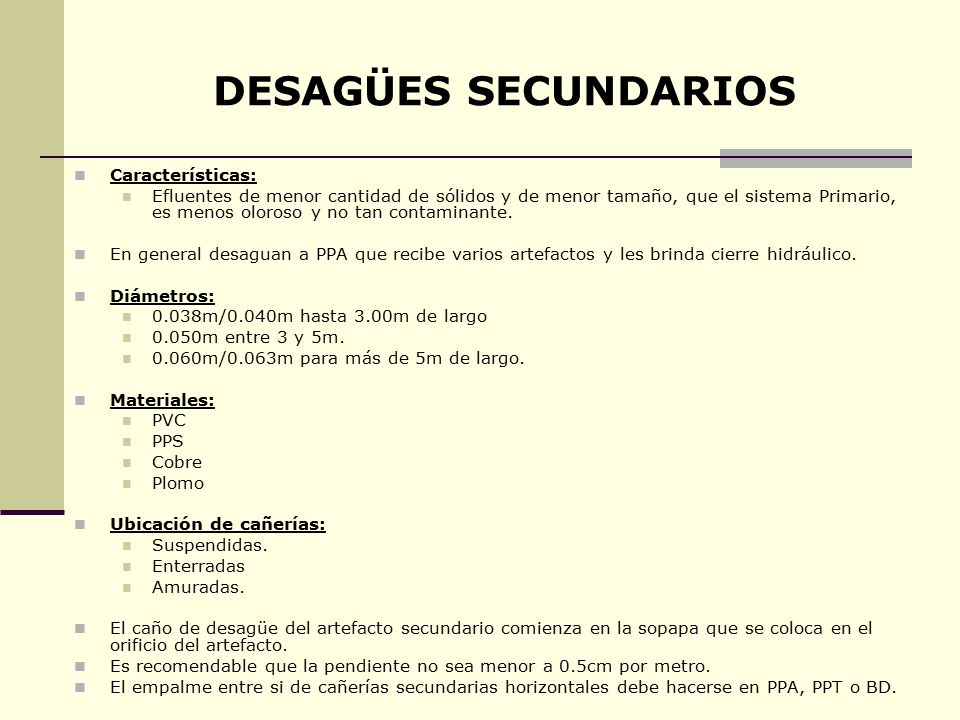

5 DESAGÜES SECUNDARIOS Características: Efluentes de menor cantidad de sólidos y de menor tamaño, que el sistema Primario, es menos oloroso y no tan contaminante. En general desaguan a PPA que recibe varios artefactos y les brinda cierre hidráulico. Diámetros: 0.038m/0.040m hasta 3.00m de largo 0.050m entre 3 y 5m. 0.060m/0.063m para más de 5m de largo. Materiales: PVC PPS Cobre Plomo Ubicación de cañerías: Suspendidas. Enterradas Amuradas. El caño de desagüe del artefacto secundario comienza en la sopapa que se coloca en el orificio del artefacto. Es recomendable que la pendiente no sea menor a 0.5cm por metro. El empalme entre si de cañerías secundarias horizontales debe hacerse en PPA, PPT o BD.

6 DESAGÜES DE LAVARROPAS (M.L.R.) Efluentes jabonosos, puede generar abundante espuma. Desagua a PPA: Ingresando por debajo del pelo de agua. Ingresando por encima del pelo de agua PPA con mecanismos que impiden el afloramiento de espuma (ejemplo esfera autobloqueante) PPA obliga a descender la losa 0.20m o ejecutar la instalación suspendida y cielorraso en la planta inferior. Es aconsejable no enviar más de dos MLR a PPA de diámetro 0.060m y no más de tres o cuatro MLR a PPA de diámetro 0.100m.

7 DESAGÜES PILETA DE LAVAR (P.L.) Desagua a PPA que le asegura un cierre hidráulico. Pueden concurrir otros desagües de artefactos secundarios a la misma PPA. Se ventila por la ventilación de la descarga de PC.

8 PILETA DE PATIO/PISO “Antidesborde” ESFERA PLÁSTICA VISTA SUPERIOR CORTE PILETA DE PATIO Esta pileta contiene en su interior un embudo con un cilindro en donde se aloja una pequeña esfera plástica que puede ascender o descender dentro del mismo, permitiendo el paso de aire y liquido pero evitando la salida de cualquier elemento hacia el exterior. La función “Antidesborde” se adapta a situaciones particulares que pueden presentarse en un baño o en un lavadero como por ejemplo la generación excesiva de espuma dentro de la cañería que puede comenzar a salir por la rejilla ocasionalmente, así como también la posible salida de pequeños insectos.

9 DESAGÜES LAVABO (Lº) Desagua a PPA que le asegura un cierre hidráulico. Pueden concurrir otros desagües de artefactos secundarios a la misma PPA. Se ventila por la ventilación de la descarga de CDV con VS.

10 DESAGÜE DE LAVADERO

11 PIEZAS CLOACALES CODO CON TAPA DE INSPECCIÓN RAMAL A 45º RAMA DOBLE 180º C.D.V. CON VENTILACIÓN SUBSIDIARIA

12 DESAGÜE MÁQUINA DE LAVAR Y PILETA DE LAVAR HIDROBRONZ P,P,A. Ø 0.060 m CURVA DESAGÜE INODORO SALIDA A CAÑERÍA PRINCIPAL SIFÓN P,P,A. Ø 0.060 m

13 DESAGÜE TIPO DE BAÑO COMPLETO

14 DESAGÜE TIPO DE COCINA-LAVADERO

15 TUBERÍAS SUSPENDIDAS

16 PLANTA DE TECHOS

17 PLANTA BAJA
