1 ANÁLISIS Y DIMENSIÓN MA. BELÉN BANDERAS C. DANIEL MANYA Z. PROYECTOS V ARQ. JUAN TORRES 6TO SEMESTRE G.2. LIZBETH VILLÓN H.

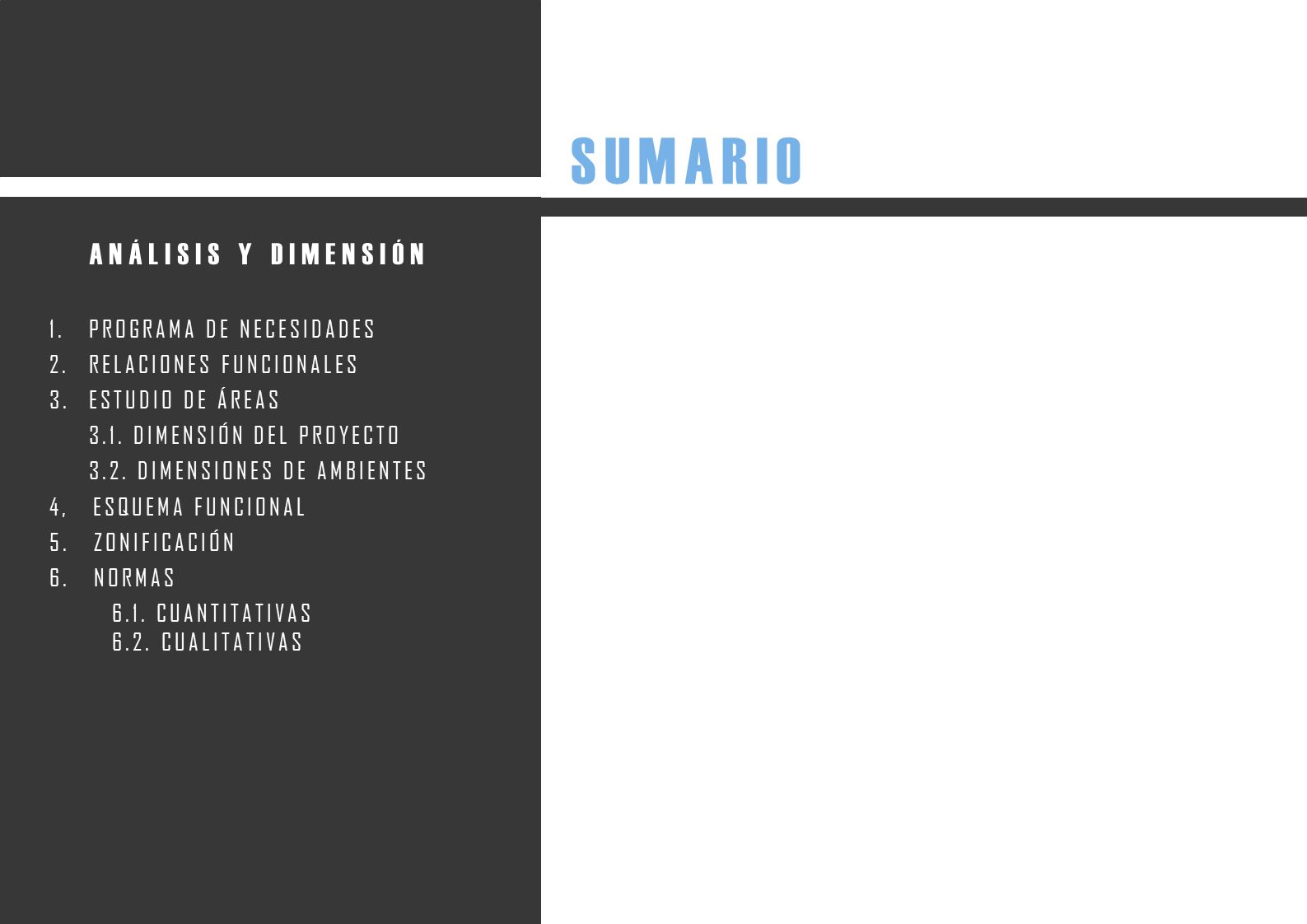

2 ANÁLISIS Y DIMENSIÓN 1.PROGRAMA DE NECESIDADES 2.RELACIONES FUNCIONALES 3.ESTUDIO DE ÁREAS 3.1. DIMENSIÓN DEL PROYECTO 3.2. DIMENSIONES DE AMBIENTES 4, ESQUEMA FUNCIONAL 5. ZONIFICACIÓN 6. NORMAS 6.1. CUANTITATIVAS 6.2. CUALITATIVAS SUMARIO

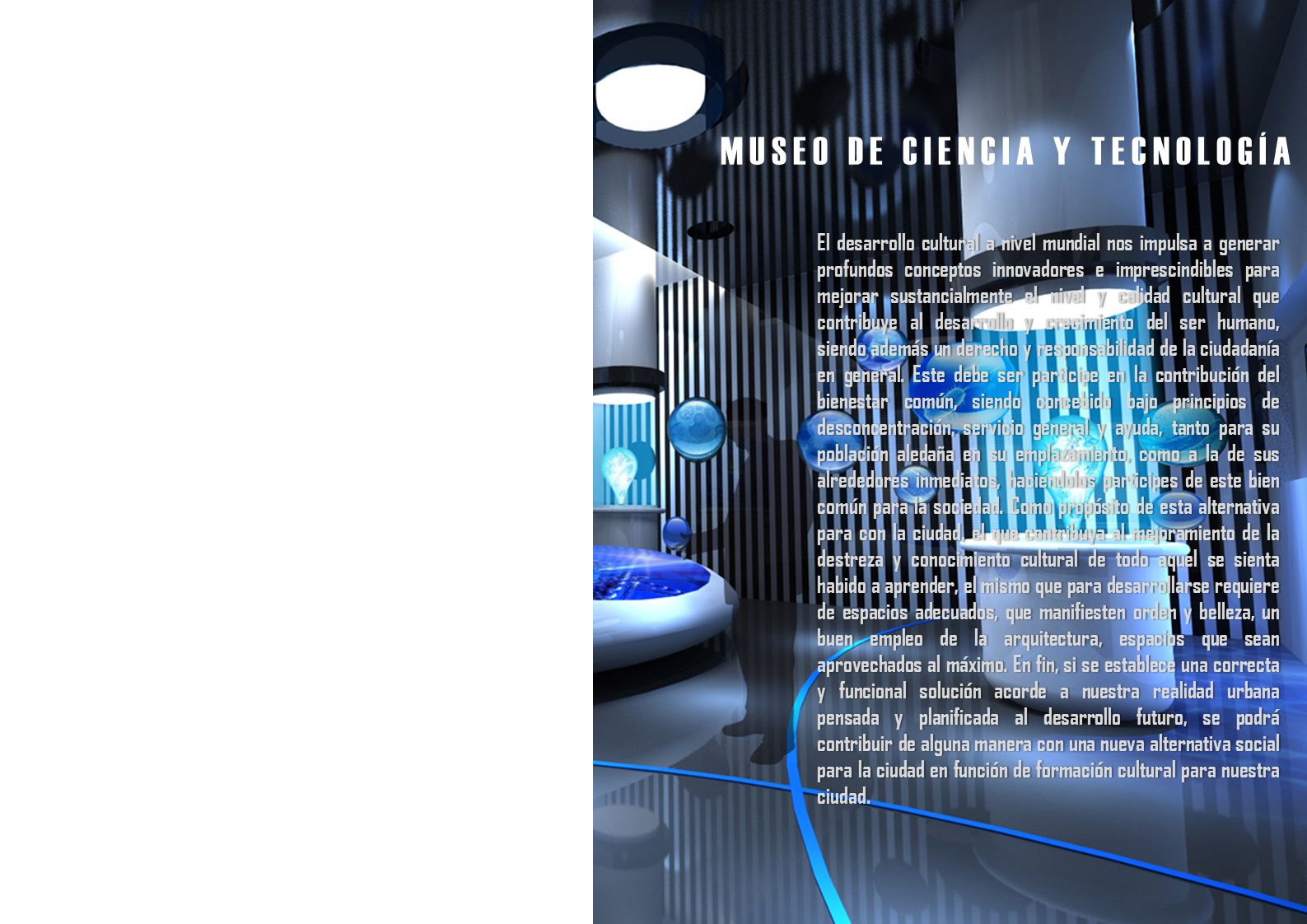

3 MUSEO DE CIENCIA Y TECNOLOGÍA El desarrollo cultural a nivel mundial nos impulsa a generar profundos conceptos innovadores e imprescindibles para mejorar sustancialmente el nivel y calidad cultural que contribuye al desarrollo y crecimiento del ser humano, siendo además un derecho y responsabilidad de la ciudadanía en general. Este debe ser participe en la contribución del bienestar común, siendo concebido bajo principios de desconcentración, servicio general y ayuda, tanto para su población aledaña en su emplazamiento, como a la de sus alrededores inmediatos, haciéndolos participes de este bien común para la sociedad. Como propósito de esta alternativa para con la ciudad, el que contribuya al mejoramiento de la destreza y conocimiento cultural de todo aquel se sienta habido a aprender, el mismo que para desarrollarse requiere de espacios adecuados, que manifiesten orden y belleza, un buen empleo de la arquitectura, espacios que sean aprovechados al máximo. En fin, si se establece una correcta y funcional solución acorde a nuestra realidad urbana pensada y planificada al desarrollo futuro, se podrá contribuir de alguna manera con una nueva alternativa social para la ciudad en función de formación cultural para nuestra ciudad.

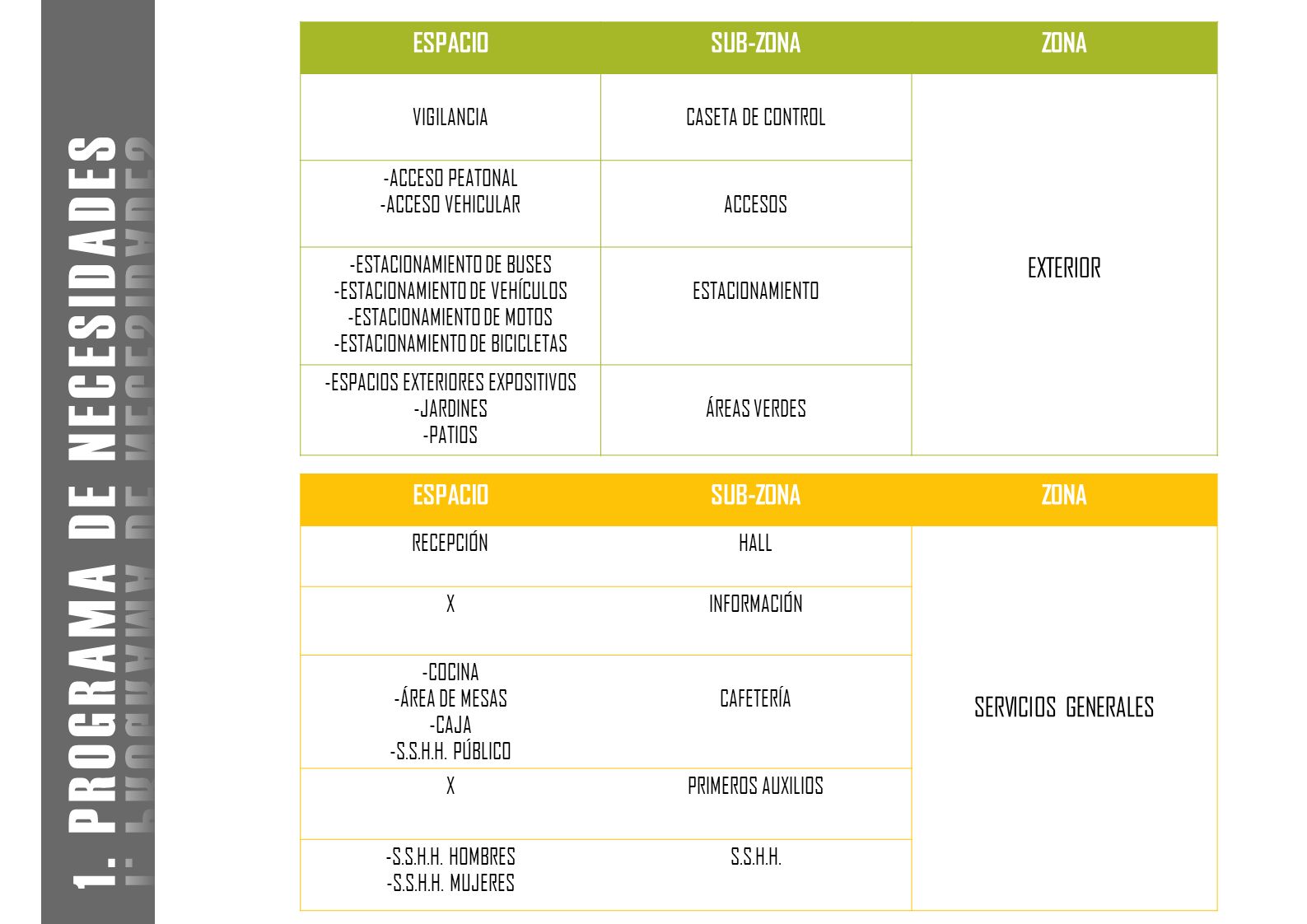

4 ESPACIOSUB-ZONAZONA VIGILANCIACASETA DE CONTROL -ACCESO PEATONAL -ACCESO VEHICULARACCESOS -ESTACIONAMIENTO DE BUSES -ESTACIONAMIENTO DE VEHÍCULOS -ESTACIONAMIENTO DE MOTOS -ESTACIONAMIENTO DE BICICLETAS ESTACIONAMIENTO EXTERIOR -ESPACIOS EXTERIORES EXPOSITIVOS -JARDINES -PATIOS ÁREAS VERDES ESPACIOSUB-ZONAZONA RECEPCIÓNHALL XINFORMACIÓN -COCINA -ÁREA DE MESAS -CAJA -S.S.H.H. PÚBLICO CAFETERÍA SERVICIOS GENERALES XPRIMEROS AUXILIOS -S.S.H.H. HOMBRES -S.S.H.H. MUJERES S.S.H.H.

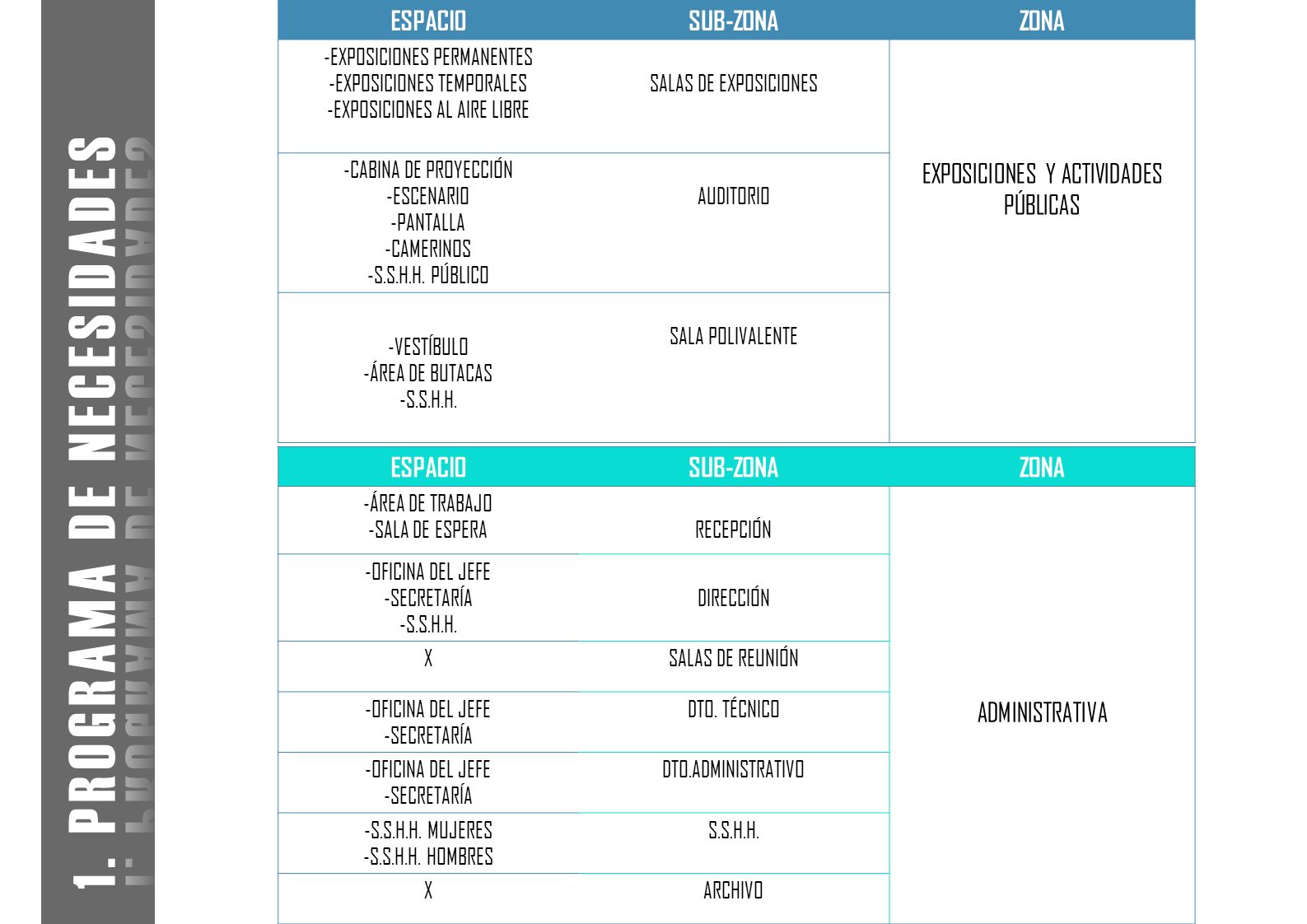

5 ESPACIOSUB-ZONAZONA -EXPOSICIONES PERMANENTES -EXPOSICIONES TEMPORALES -EXPOSICIONES AL AIRE LIBRE SALAS DE EXPOSICIONES -CABINA DE PROYECCIÓN -ESCENARIO -PANTALLA -CAMERINOS -S.S.H.H. PÚBLICO AUDITORIO EXPOSICIONES Y ACTIVIDADES PÚBLICAS -VESTÍBULO -ÁREA DE BUTACAS -S.S.H.H. SALA POLIVALENTE ESPACIOSUB-ZONAZONA -ÁREA DE TRABAJO -SALA DE ESPERARECEPCIÓN -OFICINA DEL JEFE -SECRETARÍA -S.S.H.H. DIRECCIÓN XSALAS DE REUNIÓN -OFICINA DEL JEFE -SECRETARÍA DTO. TÉCNICO ADMINISTRATIVA -OFICINA DEL JEFE -SECRETARÍA DTO.ADMINISTRATIVO -S.S.H.H. MUJERES -S.S.H.H. HOMBRES S.S.H.H. XARCHIVO

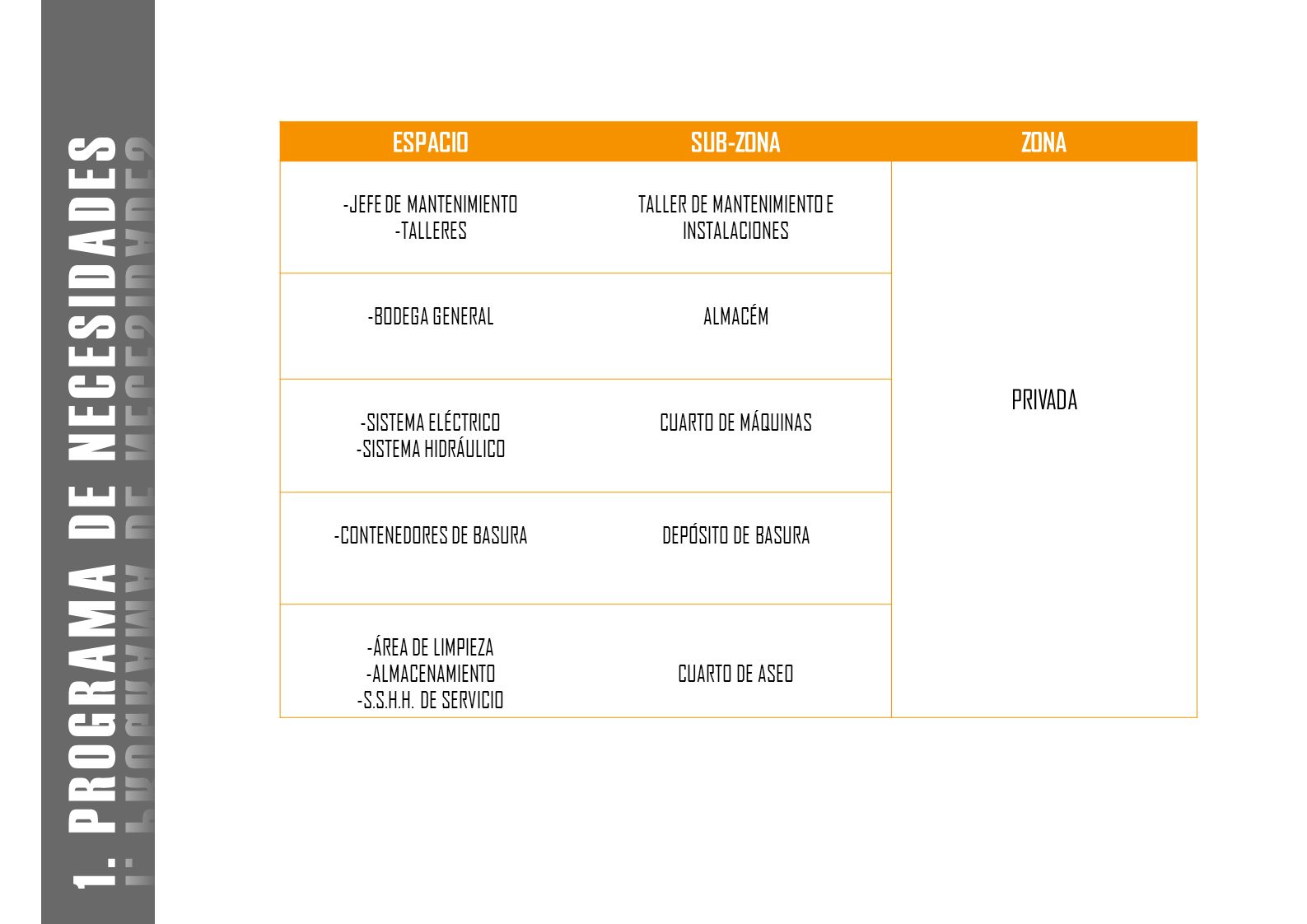

6 ESPACIOSUB-ZONAZONA -JEFE DE MANTENIMIENTO -TALLERES TALLER DE MANTENIMIENTO E INSTALACIONES -BODEGA GENERALALMACÉM -SISTEMA ELÉCTRICO -SISTEMA HIDRÁULICO CUARTO DE MÁQUINAS PRIVADA -CONTENEDORES DE BASURADEPÓSITO DE BASURA -ÁREA DE LIMPIEZA -ALMACENAMIENTO -S.S.H.H. DE SERVICIO CUARTO DE ASEO

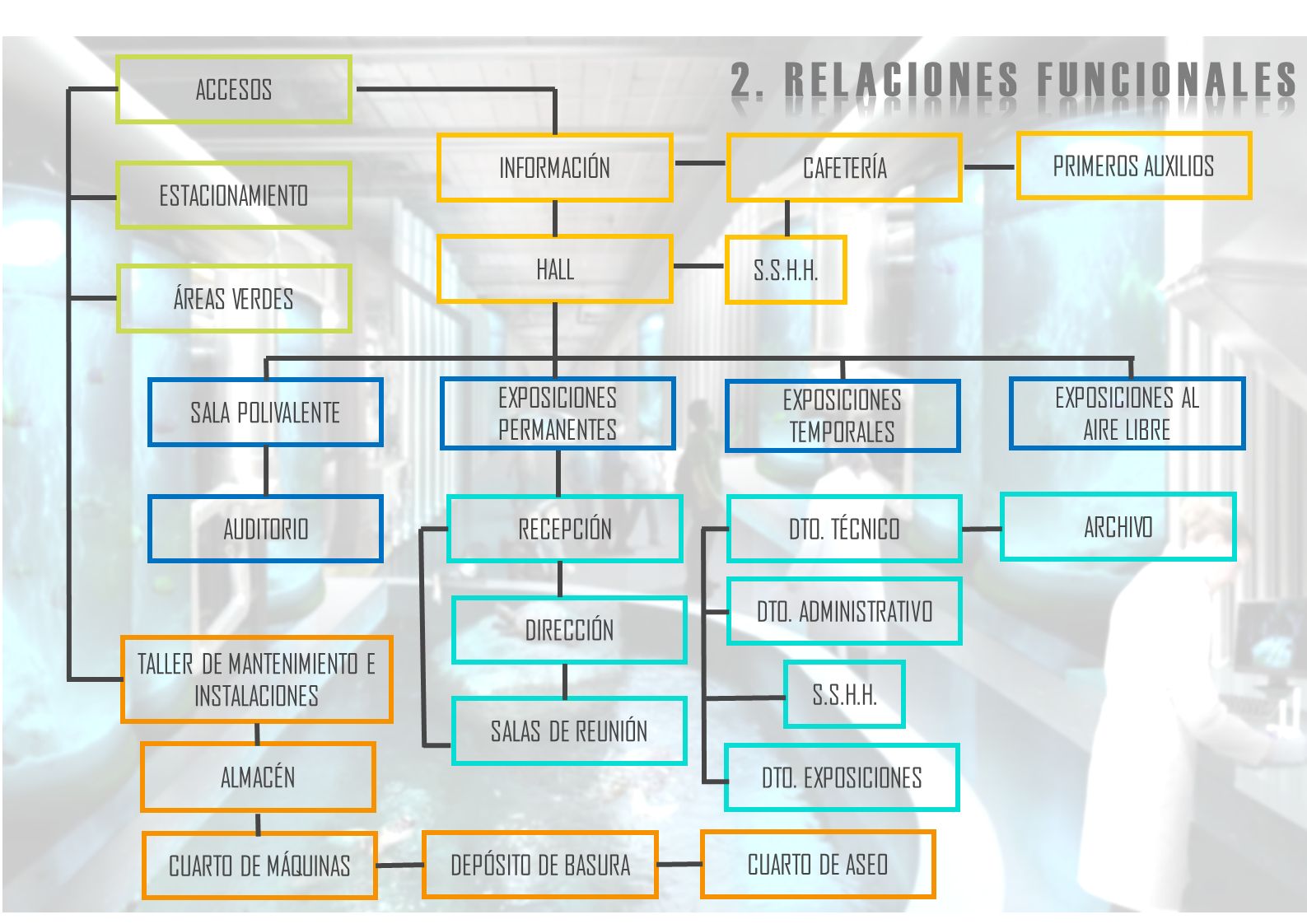

7 ESTACIONAMIENTO ACCESOS S.S.H.H. HALL INFORMACIÓN ÁREAS VERDES CAFETERÍA EXPOSICIONES PERMANENTES EXPOSICIONES TEMPORALES EXPOSICIONES AL AIRE LIBRE AUDITORIO SALA POLIVALENTE RECEPCIÓN DIRECCIÓN DTO. EXPOSICIONES DTO. TÉCNICO DTO. ADMINISTRATIVO ARCHIVO SALAS DE REUNIÓN S.S.H.H. PRIMEROS AUXILIOS TALLER DE MANTENIMIENTO E INSTALACIONES CUARTO DE MÁQUINAS DEPÓSITO DE BASURA CUARTO DE ASEO ALMACÉN

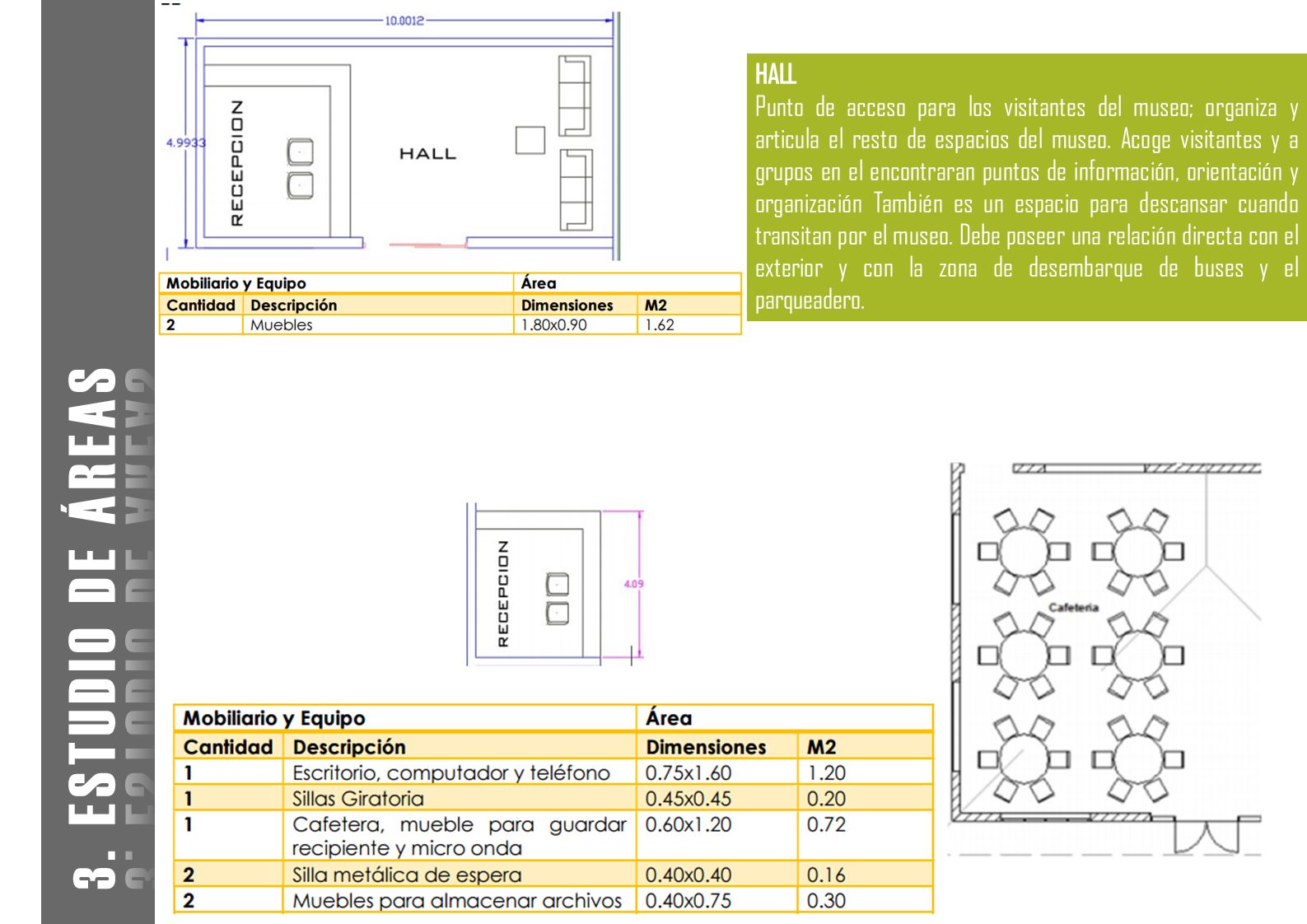

8 HALL Punto de acceso para los visitantes del museo; organiza y articula el resto de espacios del museo. Acoge visitantes y a grupos en el encontraran puntos de información, orientación y organización También es un espacio para descansar cuando transitan por el museo. Debe poseer una relación directa con el exterior y con la zona de desembarque de buses y el parqueadero.

9

10

11

12
