Tutores: Loimar Iriarte y Henry Martínez

Presentación del tema: "Tutores: Loimar Iriarte y Henry Martínez"— Transcripción de la presentación:

1 Tutores: Loimar Iriarte y Henry Martínez
DIBUJO DE PROYECTOS

2 INTRODUCCIÓN Hoy por hoy, tanto las instalaciones sanitarias como las eléctricas nos permiten vivir en ambientes con un alto nivel de salubridad, así como de comodidad. Un suministro adecuado de agua potable, así como su correcta disposición; un sistema de iluminación y de toma de energía acorde con nuestra necesidad de vida, muestran la importancia que ellos revisten. Antes de involucrarnos con los parámetros requeridos para la ejecución de los planos de estas instalaciones, es importante destacar que es obligatorio, según normas, elaborar algunos de estos documentos en proyección isométrica, por tanto, comenzaremos con una leve introducción a la isometría.

3 PROYECCIÓN ISOMÉTRICA

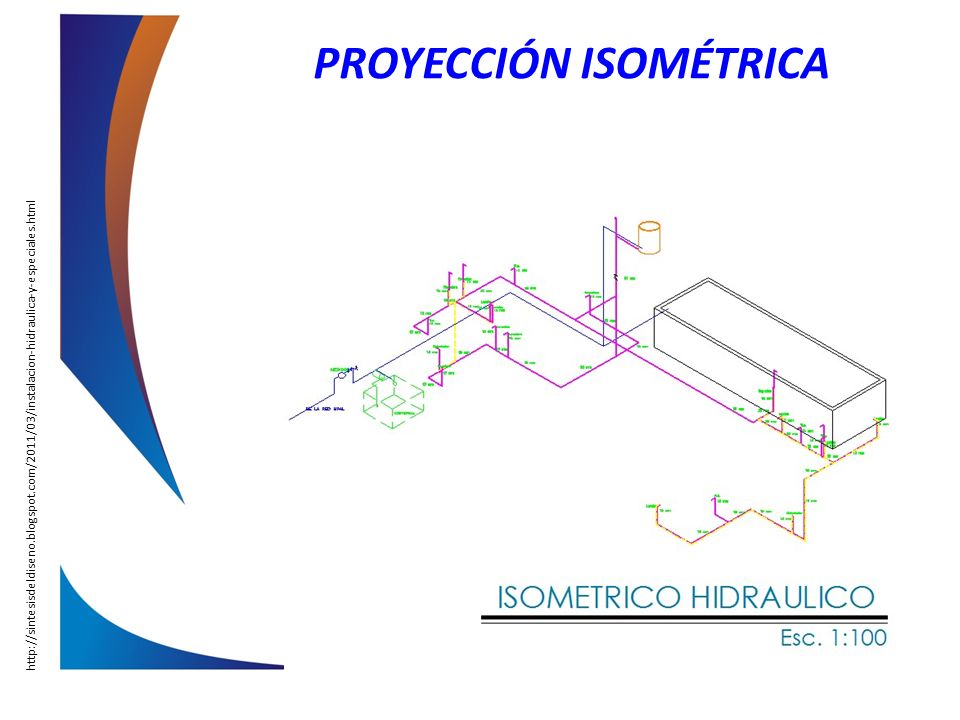

4 PROYECCIÓN ISOMÉTRICA
La perspectiva isométrica es una técnica de representación gráfica de un objeto tridimensional en dos dimensiones, donde los tres ejes coordenados ortogonales al proyectarse forman ángulos iguales de 120º cada uno sobre el plano. Las dimensiones de los cuerpos paralelas a los ejes se representan a una misma escala. El nombre de la perspectiva, isométri- ca, deriva del griego y significa igual medida.

5 PROYECCIÓN ISOMÉTRICA
Esto debido a que la escala de medición es la misma a lo largo de cada eje, cosa que no sucede con las otras perspectivas. La perspectiva isométrica tiene la ventaja de permitir la representación a escala, pero sin reflejar la disminución aparente que produce la distancia entre el ojo humano y el objeto. Para comenzar, situamos los ejes coordenados:

6 PROYECCIÓN ISOMÉTRICA
• El eje OX, formando un ángulo de 30° con la horizontal, hacia la derecha. • El eje OY, formando un ángulo de 30° con la horizontal, hacia la izquierda. • El eje OZ, formando un ángulo de 90° con la horizontal, dirigido hacia arriba. Para el trazado de los ejes se necesita un simple juego de escua- dras. o

7 PROYECCIÓN ISOMÉTRICA

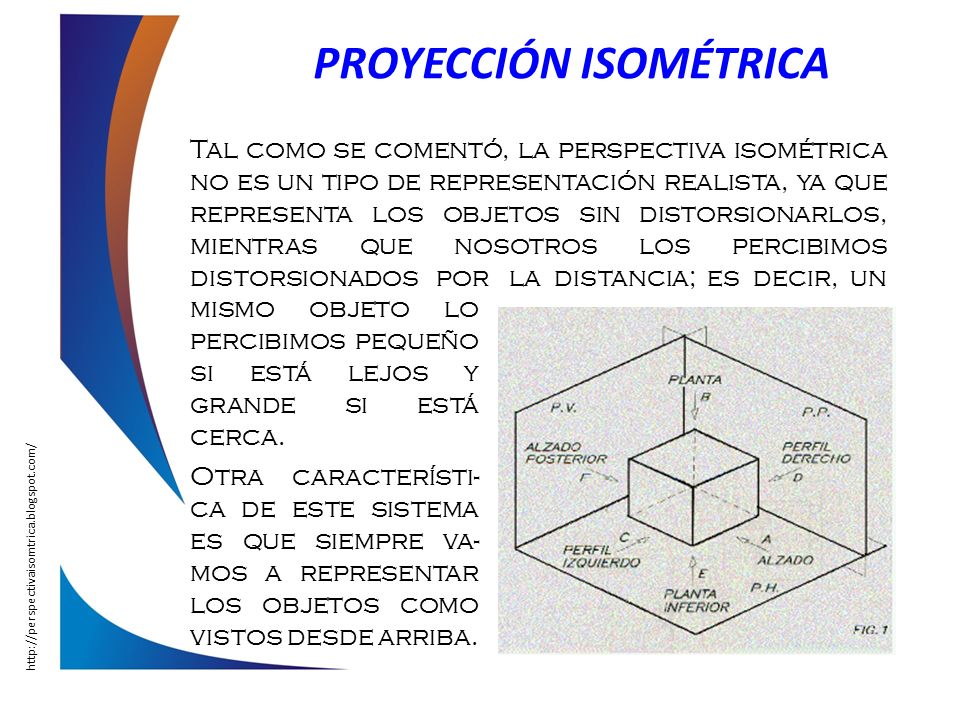

Tal como se comentó, la perspectiva isométrica no es un tipo de representación realista, ya que representa los objetos sin distorsionarlos, mientras que nosotros los percibimos distorsionados por la distancia; es decir, un mismo objeto lo percibimos pequeño si está lejos y grande si está cerca. Otra característi- ca de este sistema es que siempre va- mos a representar los objetos como vistos desde arriba.

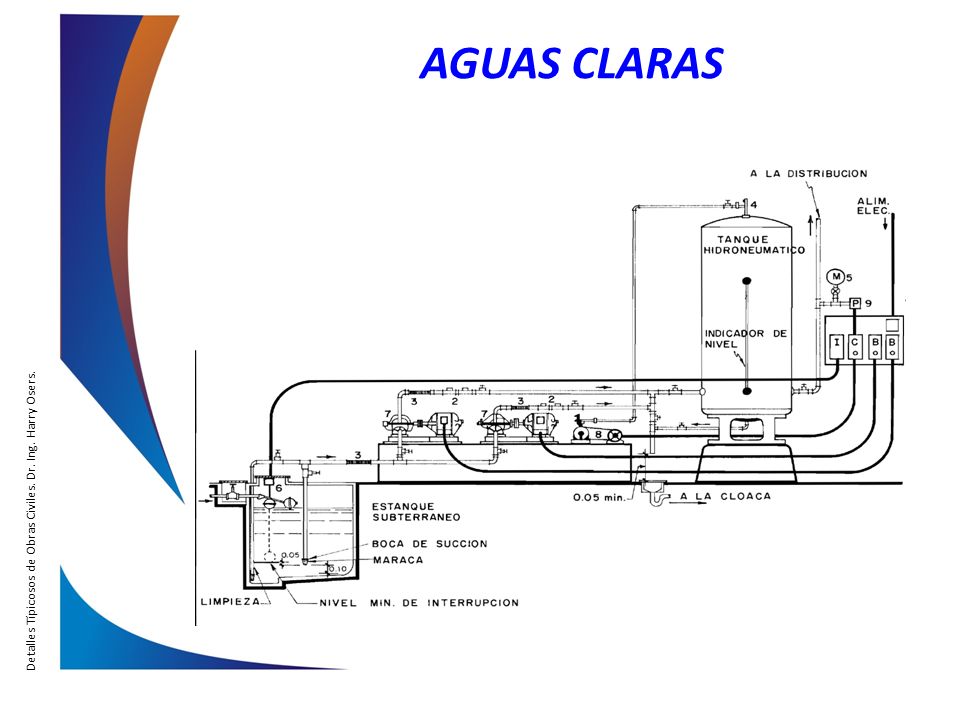

8 AGUAS CLARAS Detalles Típicosos de Obras Civiles. Dr. Ing. Harry Osers.

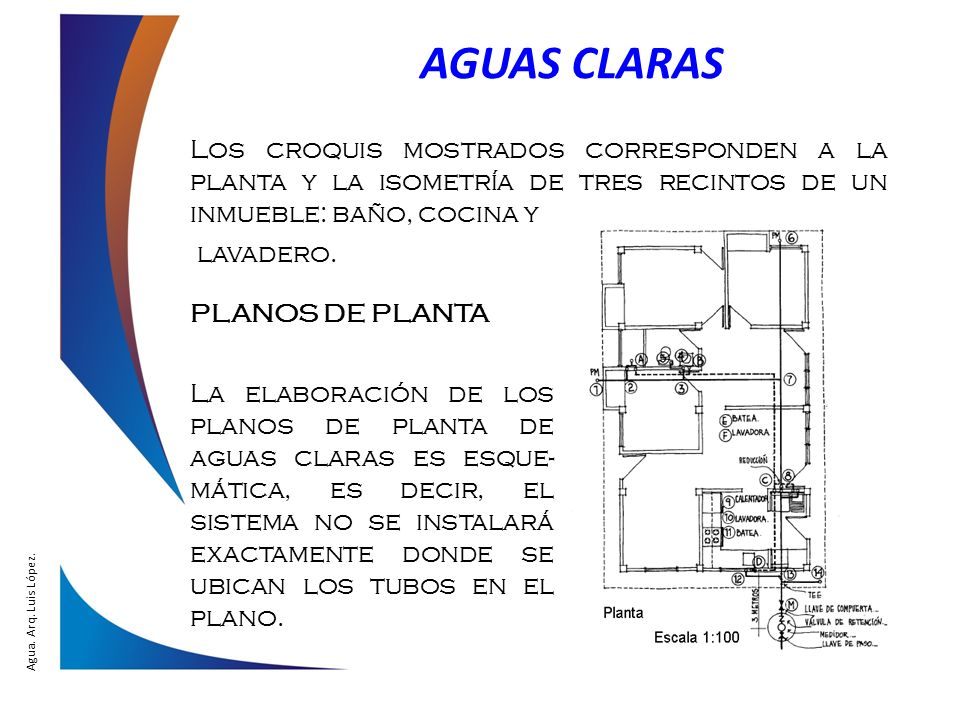

9 AGUAS CLARAS Los croquis mostrados corresponden a la planta y la isometría de tres recintos de un inmueble: baño, cocina y lavadero. PLANOS DE PLANTA La elaboración de los planos de planta de aguas claras es esque- mática, es decir, el sistema no se instalará exactamente donde se ubican los tubos en el plano. Agua. Arq. Luis López.

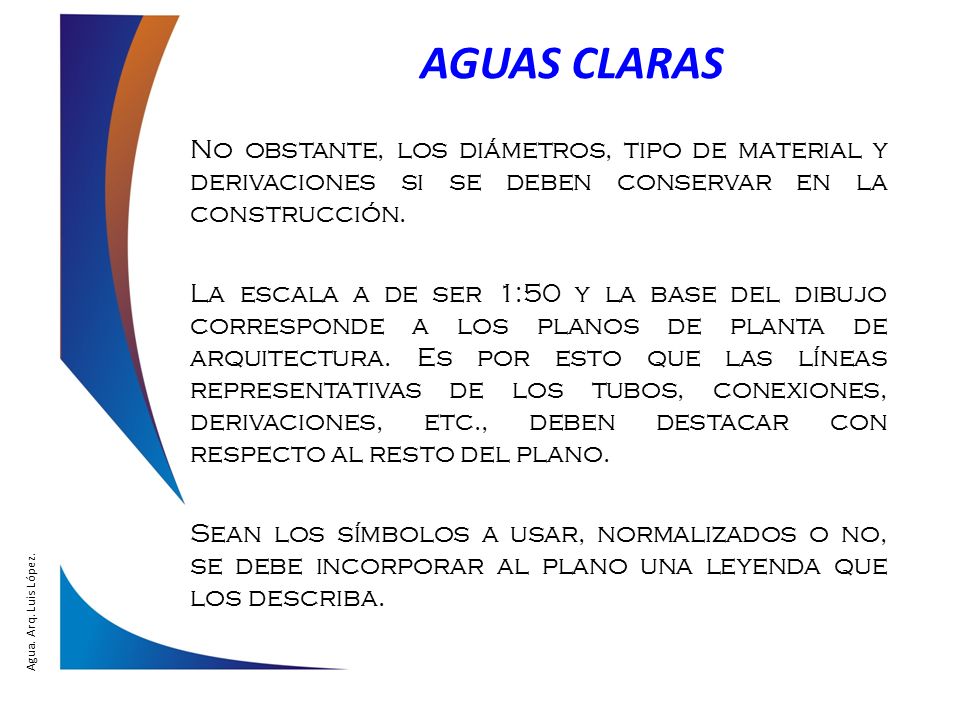

10 AGUAS CLARAS No obstante, los diámetros, tipo de material y derivaciones si se deben conservar en la construcción. La escala a de ser 1:50 y la base del dibujo corresponde a los planos de planta de arquitectura. Es por esto que las líneas representativas de los tubos, conexiones, derivaciones, etc., deben destacar con respecto al resto del plano. Sean los símbolos a usar, normalizados o no, se debe incorporar al plano una leyenda que los describa. Agua. Arq. Luis López.

11 AGUAS CLARAS PLANOS DE DIAGRAMA

12 AGUAS CLARAS PLANOS DE DIAGRAMA (continuación) Este plano muestra el sistema de aguas claras en proyección isométrica. Se representan los tubos, conexiones, válvulas; ramales y sus diámetros, nombre de los artefactos servidos; y todos los elementos que conforman el sistema. No tiene una escala prefijada.

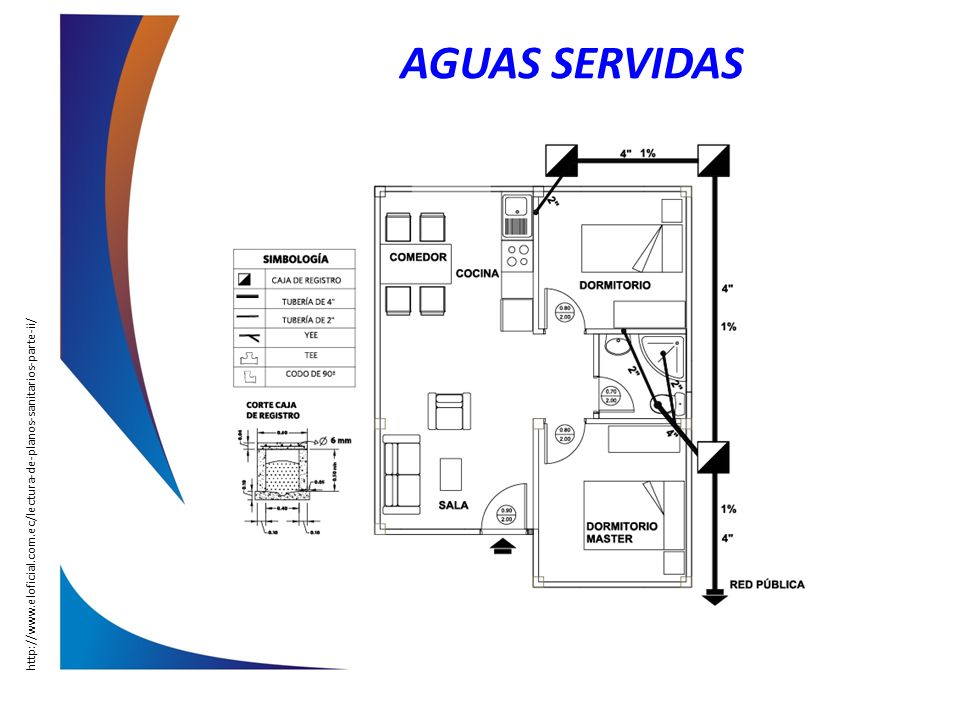

13 AGUAS SERVIDAS

14 AGUAS SERVIDAS A diferencia de los planos e aguas blancas, en estos se incluye un plano de detalle, por lo que la información sobre aguas servidas queda dada por el plano de planta, el diagrama isométrico y los detalles. PLANOS DE PLANTA La tubería se indicará por el lugar exacto donde se colocará en la obra. Se representarán los sifones en los extremos de los ramales, haciendo referencia al diámetro y al material a usarse. Se deben mantener los ángulos de desviación de la tubería (90°, 45°) según sea el caso y prsencia de yees, tees, etc.

15 AGUAS SERVIDAS

16 AGUAS SERVIDAS También a de indicarse la cota de las tuberías de ventilación. Se incluirá una leyenda en la que se explicarán cada uno de los símbolos utilizados. La escala será 1:50 PLANOS DE DIAGRAMA Complementan los planos de planta al indicar las alturas de las tuberías.

17 AGUAS SERVIDAS

18 AGUAS SERVIDAS Generalmente, se dibuja sin escala.
Es recomendable dibujar las paredes de los recintos lo que generará una mejor compren- sión al lector, la cual se verá complementada con las indicación de los nombres de cada artefacto sanitario, La realización de la proyección representada en el plano se llevará a cabo de la misma manera que en los planos de aguas claras.

19 AGUAS SERVIDAS DETALLES.
Estos se ejecutarán en planos de planta a escala 1:20 y se mostrarán cada una de las piezas a ser colocadas.

20 INSTALACIONES ELÉCTRICAS

21 INSTALACIONES ELÉCTRICAS

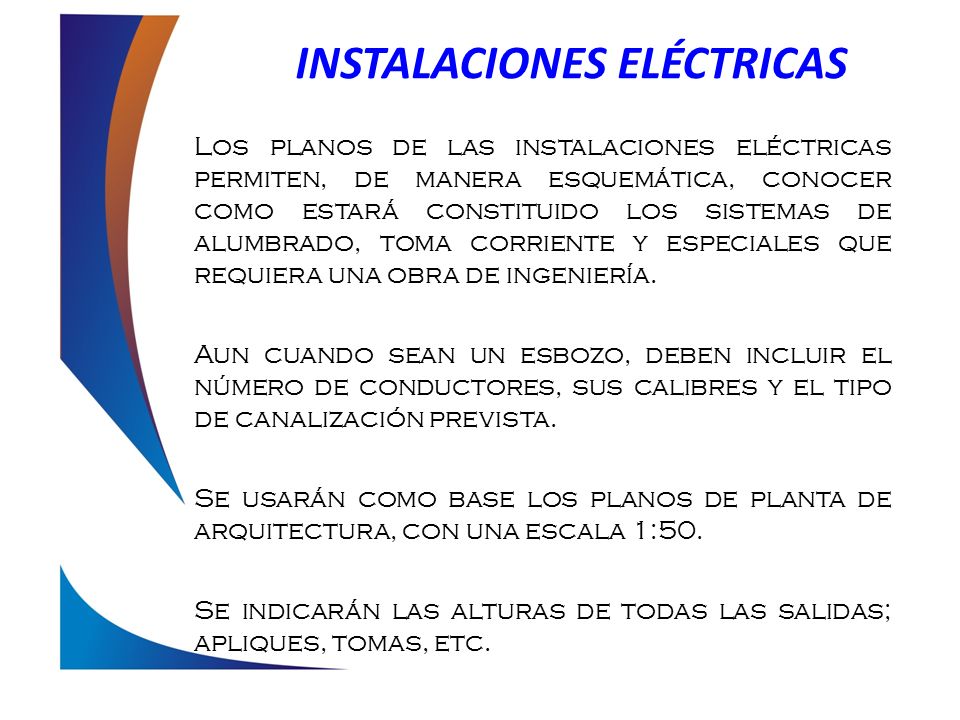

Los planos de las instalaciones eléctricas permiten, de manera esquemática, conocer como estará constituido los sistemas de alumbrado, toma corriente y especiales que requiera una obra de ingeniería. Aun cuando sean un esbozo, deben incluir el número de conductores, sus calibres y el tipo de canalización prevista. Se usarán como base los planos de planta de arquitectura, con una escala 1:50. Se indicarán las alturas de todas las salidas; apliques, tomas, etc.

22 INSTALACIONES ELÉCTRICAS
Toda la simbología, incluyendo artefactos, conductores, salidas, elementos especiales, cajas de paso o derivación, etc., se representará en una leyenda, debidamente explicada.

23 INSTALACIONES ELÉCTRICAS

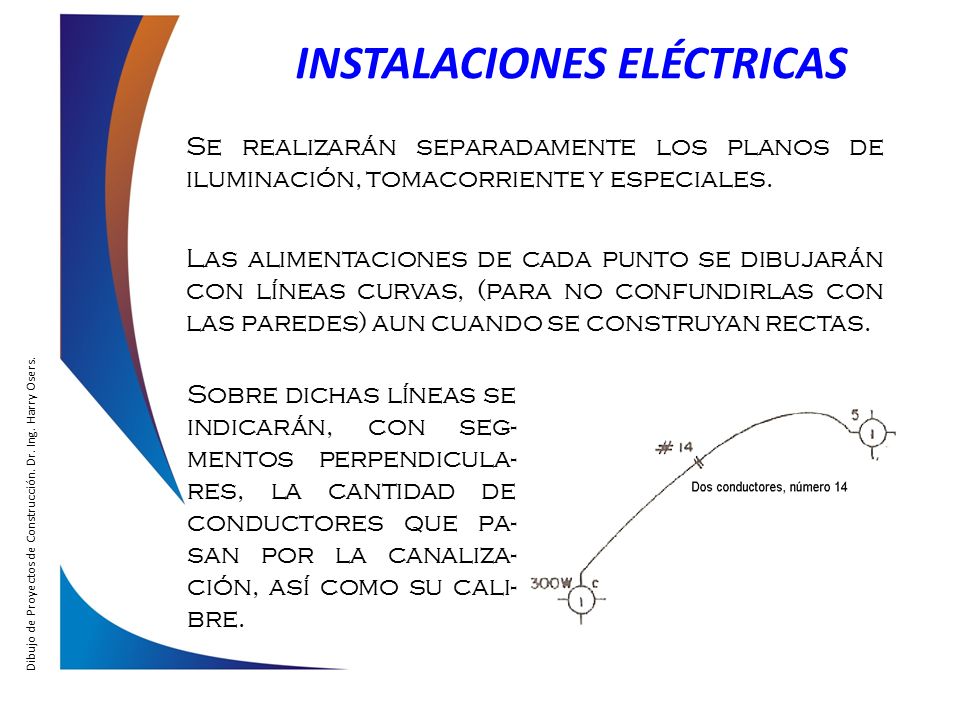

Se realizarán separadamente los planos de iluminación, tomacorriente y especiales. Las alimentaciones de cada punto se dibujarán con líneas curvas, (para no confundirlas con las paredes) aun cuando se construyan rectas. Sobre dichas líneas se indicarán, con seg- mentos perpendicula- res, la cantidad de conductores que pa- san por la canaliza- ción, así como su cali- bre. Dibujo de Proyectos de Construcción. Dr. Ing. Harry Osers.

24 INSTALACIONES ELÉCTRICAS
Plano del sistema de iluminación

25 INSTALACIONES ELÉCTRICAS
Plano del sistema de tomacorrientes
