División Industrial PRESENTACIÓN CORPORATIVA 2014

Presentación del tema: "División Industrial PRESENTACIÓN CORPORATIVA 2014"— Transcripción de la presentación:

1 División Industrial PRESENTACIÓN CORPORATIVA 2014
© All rights reserved. Aceromex S.A. de C.V. 2013

2 Agenda 1. Perfil Corporativo 2. Productos
3. Política de Calidad – Certificaciones 4. Servicios 5. División Industrial

3 Perfil Corporativo Perfil de la empresa | Ubicación
Empresa mexicana. Distribución, comercialización y transformación de productos de acero y materiales para la construcción. Más de 40 años de experiencia. 1 Centro de Servicio y 5 Centros de Distribución ubicados estrategicamente en la República Mexicana. 110 mil m2 de área techada, 150 mil toneladas de inventario. 900 empleados.

4 Perfil Corporativo Perfil de la empresa | Ubicación | Estructura de Negocios
Ciénega de Flores, Nuevo León Principal Centro de Servicio y Distribución Centro de Servicio de Fabricación 167,000 m2 / 65,000 m2 área techada Reynosa, Tamaulipas Centro de Distribución Almacén con amplia gama de productos 15,000 m2 / 5,000 m2 área techada Guadalajara, Jalisco Centro de Distribución Almacén con amplia gama de productos 18,000 m2 / 5,000 m2 área techada Monterrey, Nuevo León 2 Centros de Distribución Almacén con amplia gama de productos 20,500 m2 / 14,000 m2 área techada Ciudad de México Centro de Distribución Almacén con amplia gama de productos 18,000 m2 / 10,000 m2 área techada

5 Sub-Divisioón Fabricación (BTS)
Perfil Corporativo Perfil de la empresa | Ubicación | Estructura de Negocios Alta Gerencia Dirección División Comercial Trefilados División industrial División Estructuras Enfoque Medianos y pequeños disribuidores de acero Contratistas Gobierno Industria Comercial Clientes nacionales e internacionales Enfoque Constructoras Subdistribuidores Enfoque Estructuras Ensambles para Compañías de Construccuón Sub-Divisioón Fabricación (BTS) Sub-División Soldadura Enfoque Minería Fabricación de partes para Equipo pesado (OEM) Construcción Energía Manejo de materiales Enfoque Ensambles para Compañías de Energía

6 Agenda 2. Productos 1. Perfil Corporativo
3. Política de Calidad – Certificaciones 4. Servicios 5. División Industrial

7 Líneas de Productos Placa Grados: ASTM –A36, A572/50, A516/70 – / 1045
Grados CAT Promedio de inventario: Más de 60,000 toneladas Rollo Rolado Caliente, Rolado Frío, Lámina Galvanizada, Rolado Caliente Decapado Grados: ASTM – A653, A569, A36, SA-516/70, A-572/50 etc. Promedio de inventario: Más de 20,000 toneladas Estructuras Tubería cuadrada, HSS A-500 Grado B Vigas IPR & IPS Tubo redondo Ángulos, soleras, redondos y cuadrados Promedio de inventario: Más de 40,000 toneladas Largos Alambrón Alambre, varilla, malla electrosoldada y clavo Promedio de inventario: Más de 5,000 toneladas

8 Agenda 3. Política de Calidad – Certificaciones 1. Perfil Corporativo
2. Productos 3. Política de Calidad – Certificaciones 4.Servicios 5. División Industrial

9 Calidad Certificationes | Mecanismos de control
Los retos de los procesos de negocio y la prioridad por satisfacer las exigencias de sus clientes, le han impulsado a evolucionar y cumplir con los más altos estándares de calidad, servicio y precio, contando así con certificaciones como ISO Actualmente Aceromex continua trabajando bajo mecanismos de control, regidos por lineamientos de la Industria Automotriz para obtener la certificación ISO-TS

10 Mecanismos de Control PPAP Máquina Universal
Inspección por Ultrasonido Equipo de Medición de Coordenadas Pruebas de Soldadura mediante Líquidos penetrantes

11 Agenda 4. Servicios 1. Perfil Corporativo 2. Productos
3. Política de Calidad – Certificaciones 4. Servicios 5.División Industrial

12 Servicios Nos aseguramos de responder a las necesidades de cada cliente mediante soluciones específicas para sus proyectos. Niveladores de Rollo. Rolado en caliente y rolado en frío, hasta 30 toneladas de peso, 5/8” de espesor y 96” de ancho. Slitter. Hasta 25 toneladas de peso, espesor máximo de ¼”, y un ancho máximo de rollo de 60”. Corte de Perfiles Cierra Cinta. Programación CNC con altura máxima de corte de 508 mm. y ancho máximo de 762 mm. Acanalado. Rectangular tipo 72 y 101 y Deck. Corte en Cizalla. Hasta 5/8” de espesor máximo y ancho máximo de 240”. Blanking. Espesor máximo cal. 14 y ancho máximo de corte 51-3/4”. Habilitado de Estructura. Programación CNC de corte sierra cinta y despatine de vigas con tolerancia de corte de +/- 1.5 mm.

13 Agenda 5. División Industrial 1. Perfil Corporativo 2. Productos
3. Política de Calidad – Certificaciones 4. Servicios 5. División Industrial

14 Corte Láser Información Técnica +/- 0.25 mm. Tolerancia
Capacidad máxima de ancho de placa 2.44 m. (8 Ft.) Capacidad máxima de largo de placa 12.2 m. (40 Ft.) Máximo espesor a cortar 16 mm. (5/8”) Cantidad de antorchas 1

15 Corte Plasma Información Técnica Tolerancia +/- 1.5mm (+/- 1/16”)
Cápacidad de ancho de placa 2.99 – 6.30 m. Capacidad de largo de placa 17 – 20 m. Espesor a cortar mm. (5/8” – 1 ¾”) Cantidad de antorchas 1 Cantidad de máquinas 5

16 Oxicorte Información Técnica Tolerancia +/- 1.5mm (+/- 1/16”)
Capacidad máxima de ancho de placa 3.30 m. 3.27 m. 3.08 m. 6.57 m. Capacidad máxima de largo de placa 12.50 m. 12.80 m. 17 m. 20 m. Espesor a cortar 40-127mm 1 ¾” - 5” 1 ¾” - 5” Cantidad de antorchas 2 4

17 Enderezado Información Técnica Tipo de máquina Prensa de punto
Nivelador Tolerancia 1.5 mm. 3 mm. Capacidad máxima de ancho de placa 3.5 m. 2 m. Capacidad máxima de largo de placa 6.01 m. Máximo espesor 4 “ ½” Cantidad de máquinas 2 1

18 Corte de material estructural
Información Técnica Tolerancia +/- 1.5 mm. Altura máxima 508 mm. Ancho máximo 762 mm. Cantidad de máquinas 2 Información Técninca Tolerancia +/- 1.5 mm. Espesor máximo a cortar 6” Capacidad máxima de ancho de placa 1.27 m. Cantidad de máquinas 1

19 Corte y Biselado con Robot
Información Técnica Programación CNC Alcance (radial) 3,000 mm. radio Repetitividad +/- 1.5 mm. Corte horizontal 2,500 mm. Corte vertical 4,000 mm. Tolerancia de corte +/- 1 mm. Espesor mínimo 6.35 mm. Espesor máximo 50 mm.

20 Maquinado Vertical y Horizontal
Información Técnica Máquina Vertical Horizontal Tolerancia de posición .005 mm. Dimensión máxima de eje “X” 1,760 mm. 3,810 mm. Dimensión máxima de “Y” 635 mm. 1,270 mm. Dimensión máxima de “Z” 660.4 mm. 1,524 Procesos Careado Avellanado Taladro Roscado

21 Torno Información Técnica Tipo de máquina Horizontal Número de ejes 2
Volteo dobre bancada 500 mm. Largo entre puntos 1,500 mm. Barreno de husillo 52 mm.

22 Careado Avellanado Taladrado
Fresadora Información Técnica Table size 1,370 x 330 mm. Tolerancia de posición .005 mm. Dimensión máxima eje ¨X¨ 1,014 mm. Dimensión máxima eje ¨Y¨ 420 mm. Dimensión máxima eje ¨Z¨ 360 mm. Procesos Careado Avellanado Taladrado

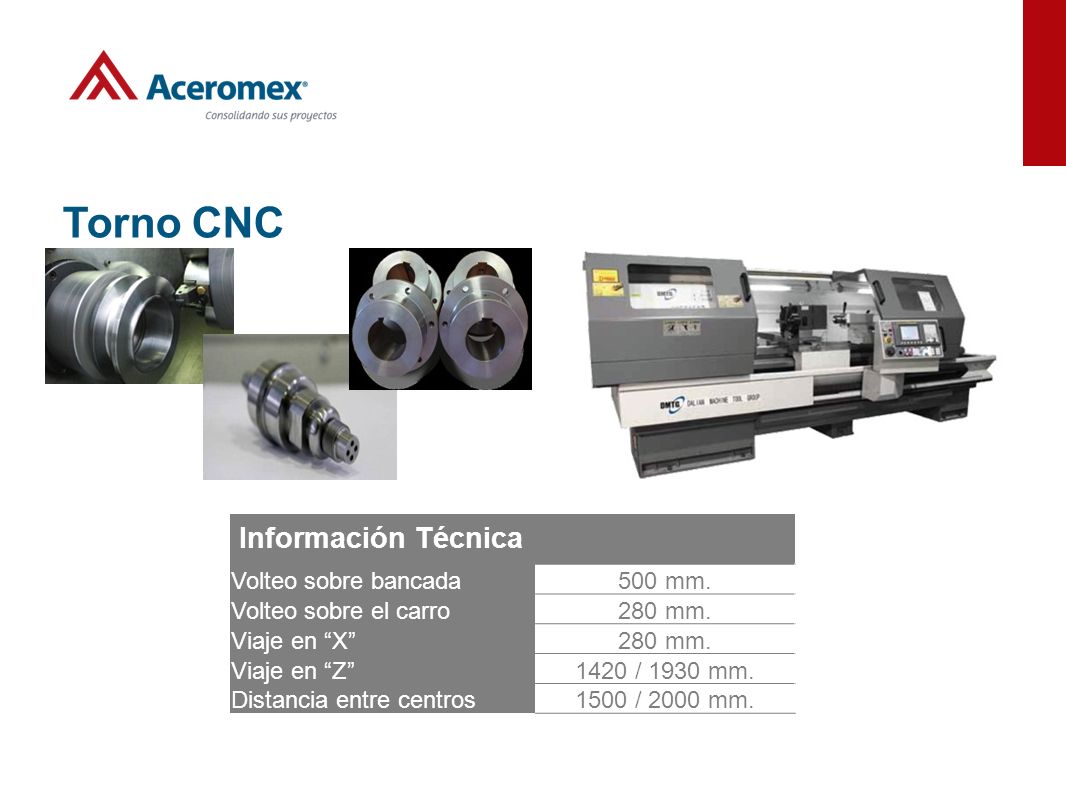

23 Torno CNC Información Técnica 500 mm. Volteo sobre bancada 280 mm.
Volteo sobre el carro 280 mm. Viaje en “X” Viaje en “Z” 1420 / 1930 mm. Distancia entre centros 1500 / 2000 mm.

24 Metalera Información Técnica 300 x 15 mm. 200 x 20 mm. Corte de Solera
Punzonado Ø 40 x 10 mm. Ø 20 x 20 mm. Corte de L a 90º 120 x 120 x 10 mm. Corte de redondos y cuadrados 40 mm. Entallado rectangular 90 x 42 x 10 mm.

25 Cuerdas Exteriores (U.N.C. y U.N.F.)
Roscadora Información Técnica Diámetro mínimo 9.5 mm. Diámetro 50.8 mm. Tipo de Rosca Cuerdas Exteriores (U.N.C. y U.N.F.)

26 Distancia entre marcos
Formado Información Técnica Tons Longitud de cama Distancia entre marcos Throat Dept Length of RAM stroke Altura de abertura Altura de cierre Ciclos por minuto Motor Standard Hi-Speed HP 250 3.65 m. 3.15 m. 10 8 11 15 20 600 6.09 m. 5.02 m. 12 11.5 50 1000 4.36 m. 3.20 m. 14 22 5 7.5 60 1500 10.36 m. 9.29 m. 30 6.5 75

27 Prensa Horizontal 80 Tons
Información Técnica Altura doblez 200 – 400 mm. Máximo espesor de Punzado y Cizalla 12 mm. Altura máxima enderezado 200 mm. Máxima diámetro curvado de tubo 60 mm.

28 Roladora de Placa Información Técnica 30 mm. (1 3/16”) Espesor máximo
Ancho máximo 3100 mm (10 ft) Diámetro cerrado mínimo 900 mm.

29 Roladora de Perfiles Información Técnica Ángulo Viga Canal P.E.R. Tubo
Tipo de Perfiles Ángulo Viga Canal P.E.R. Tubo Redondos Cuadrados varias medidas Proceso Roladora vertical de perfiles

30 Curvadora de Tubos Información Técnica 8 mm. Diámetro mínimo 90 mm.
Diámetro máximo 90 mm. Ángulo máximo de curvado permitido 900 mm.

31 Prensa Troqueladora Información Técnica 75 Tons. 110 Tons. Mesa
23” x 32” 32” x 42” 27” x 42” Carnero 14” x 18” 15” x 17” Carrera 14” 13.5” 15” Motor 7.5 HP 10 HP Clutch Neumático

32 Microalambre y tubular
Ensamble / Soldadura Información Técnica Máquina ESAB Miller Cantidad de máquinas ESAB / Miller 36 Tipo de soldadura Microalambre y tubular Certificaciones de soldadura AWS ESAB Origo Mig 5002c 8 Origo Mig 6502c 10 Miller Deltaweld 652 15 Dimension 652 3

33 Ensambles

34 Robot Soldadura Información Técnica Programación CNC Alcance
Radio 3 m. C/ Robot Ángulo de desplazamiento 300º Espec. de soldadura FCAW / GMAW Máximo de long. de producto 3.5 m. Máximo de ancho de producto 2 m. Velocidad de operación Variable

35 Shot Blast Información Técnica
Proceso de limpieza con equipos automatizados, controlando velocidad de entrada, proceso y salida de placas y componentes. Utilizamos granallas o pellets de la más alta calidad certificada proporcionando el perfil de anclaje, limpieza y rugosidad requerida. Información Técnica Capacidad de ancho de placa 2.4 – 4 m. Capacidad de largo de placa 6 – 12 m. Peso máximo 12 Tons. Cantidad de máquinas 2

36 Sand Blast Aceromex ofrece el proceso de Sand Blast para ensambles y material estructural. Arena de la más alta calidad, certificada, de esta manera poder proporcionar el perfil deseado de adhesión, limpieza y rugosidad. Dimensión de cabina: 11 (ancho) x 21 (largo) x 3.5 (alto) mts.

37 Cabina de Pintura Buena calidad de adhesión, uniforme y controla los espesores deseados. Este proceso se ofrece para componentes metálicos, y ensambles. Dimensión de cabina: 11 (ancho) x 21 (largo) x 3.5 (alto) mts.

38 Consolidando sus proyectos Gracias
