1 Sistemas de Transmisión de Datos
Encuentro 02 Ing. Sigilberto Hernández

2 palabra escrita o al lenguaje.
SEÑAL Una señal es un signo, un gesto u otro tipo que informa o avisa de algo. La señal sustituye palabra escrita o al lenguaje. Ellas obedecen a convenciones, por lo que son fácilmente interpretadas.

3 SEÑAL ANALÓGICA Una señal analógica es un tipo de señal generada por algún tipo de fenómeno electromagnético y que es representable por una función matemática continua en la que es variable su amplitud y periodo (representando un dato de información) en función del tiempo. Algunas magnitudes físicas comúnmente portadoras de una señal de este tipo son eléctricas como: Pero también pueden ser: INTENSIDAD TENSIÓN POTENCIA PRESIÓN TEMPERATURA MECANICAS Señal analógica

4 SEÑAL ANALÓGICA EJEMPLOS

5 SEÑAL DIGITAL La señal digital es un tipo de señal generada por algún tipo de fenómeno electromagnético en que cada signo que codifica el contenido de la misma puede ser analizado en término de algunas magnitudes que representan valores discretos, en lugar de valores dentro de un cierto rango. Nivel bajo Nivel alto Flanco de subida Flanco de bajada Señal digital Esto no significa que la señal físicamente sea discreta ya que los campos electromagnéticos suelen ser continuos, sino que en general existe una forma de discretizarla unívocamente.

6 SEÑAL DIGITAL EJEMPLOS

7 CONCEPTOS BÁSICOS DE LAS SEÑALES
Las 3 características más importantes de una señal periódica son: Amplitud Frecuencia Fase

8 CONCEPTOS BÁSICOS DE LAS SEÑALES
Es el valor instantáneo de una señal en cualquier momento. En transmisión de datos, la amplitud está medida en volts. AMPLITUD Es el inverso del perido (1/T) Representa el número de repeticiones de un periodo por segundo. Expresado en ciclos por segundo, o hertz (Hz). FRECUENCIA Es una medida de la posición relativa en el tiempo del periodo de una señal. FASE

9 REPRESENTACIÓN GRAFICA

10 La diferencia de fase es de /2 radianes
EJEMPLO DE UNA DIFERENCIA DE FASE A B t  /2 2  La diferencia de fase es de /2 radianes 10

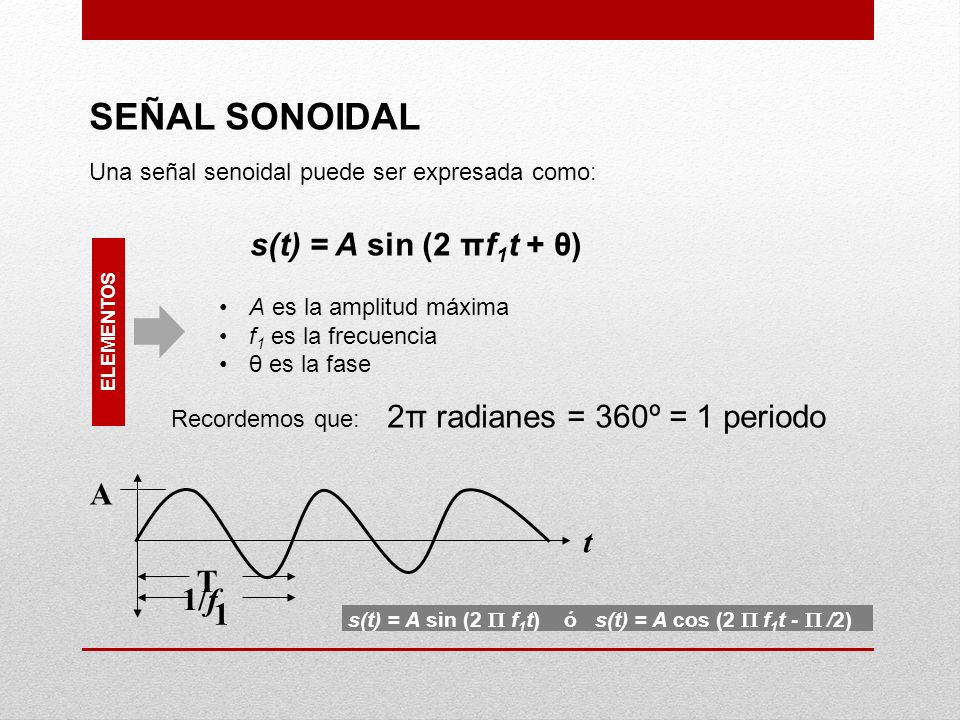

11 SEÑAL SONOIDAL s(t) = A sin (2 πf1t + θ) A t T 1/f 1
Una señal senoidal puede ser expresada como: s(t) = A sin (2 πf1t + θ) A es la amplitud máxima f1 es la frecuencia θ es la fase Recordemos que: 2π radianes = 360º = 1 periodo ELEMENTOS A T 1/f 1 t s(t) = A sin (2  f1t) ó s(t) = A cos (2  f1t -  /2)

12 CON RESPECTO A LA FRECUENCIA
Por ejemplo, para la señal: s(t) = sin (2πf1t) + 1/3 sin (2π(3f1)t) . EJEMPLO los componentes de esta señal son ondas senoidales de frecuencias f1 y 3f1 respectivamente

13 CON RESPECTO A LA FRECUENCIA
RESULTANTE sin (2πf1t) CON RESPECTO A LA FRECUENCIA 1/3 sin (2π(3f1)t) s(t) = sin (2πf1t) + 1/3 sin (2π (3f1)t)

14 OBSERVACIONES La segunda frecuencia es múltiplo de la primera.
Cuando todas las frecuencias en los componentes de una señal son múltiplos de una frecuencia, a esta última se le conoce como frecuencia fundamental. El periodo de la señal total es igual al periodo de la frecuencia fundamental. Como el periodo del componente sin (2πf1t) es T = 1/ f1, entonces el periodo de s(t) es también T

15 PREGUNTAS…?
