PLANIFICACIÓN ENERGÉTICA

Presentación del tema: "PLANIFICACIÓN ENERGÉTICA"— Transcripción de la presentación:

1 PLANIFICACIÓN ENERGÉTICA
UNE ISO :2011 PLANIFICACIÓN ENERGÉTICA Daniel RUIZ FUSTER Octubre 2015

2 ÍNDICE Sistemas de gestión de la energía
Norma ISO Planificación energética Conclusiones

3 ÍNDICE Sistemas de gestión de la energía
Norma ISO Planificación energética Conclusiones

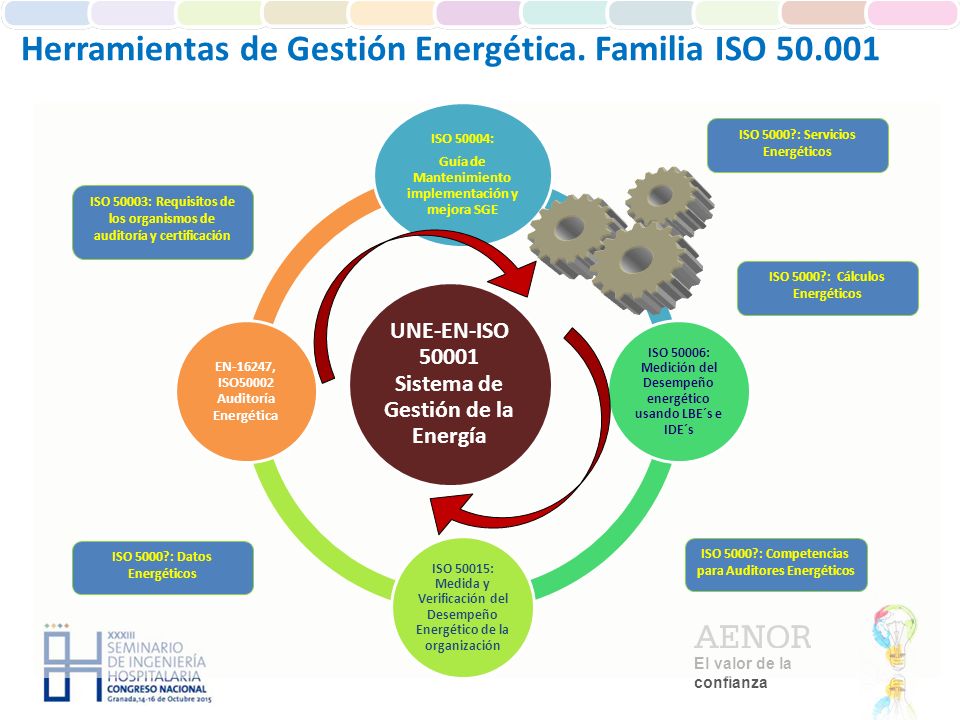

4 Herramientas de Gestión Energética. Familia ISO 50.001
UNE-EN-ISO Sistema de Gestión de la Energía ISO 50004: Guía de Mantenimiento implementación y mejora SGE ISO 50006: Medición del Desempeño energético usando LBE´s e IDE´s ISO 50015: Medida y Verificación del Desempeño Energético de la organización EN-16247, ISO50002 Auditoría Energética ISO 5000?: Servicios Energéticos ISO 50003: Requisitos de los organismos de auditoría y certificación ISO 5000?: Cálculos Energéticos ISO 5000?: Datos Energéticos ISO 5000?: Competencias para Auditores Energéticos

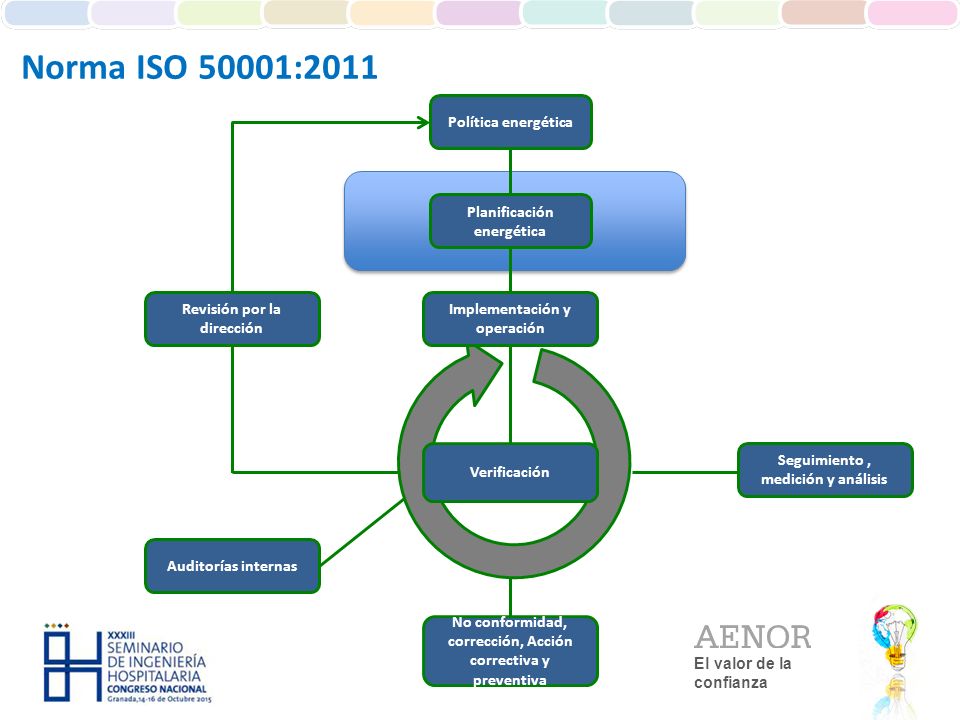

5 Norma ISO 50001:2011 Verificación Implementación y operación
Planificación energética Política energética No conformidad, corrección, Acción correctiva y preventiva Seguimiento , medición y análisis Auditorías internas Revisión por la dirección Mejora continua

6 ÍNDICE Sistemas de gestión de la energía
Norma ISO Planificación energética Conclusiones

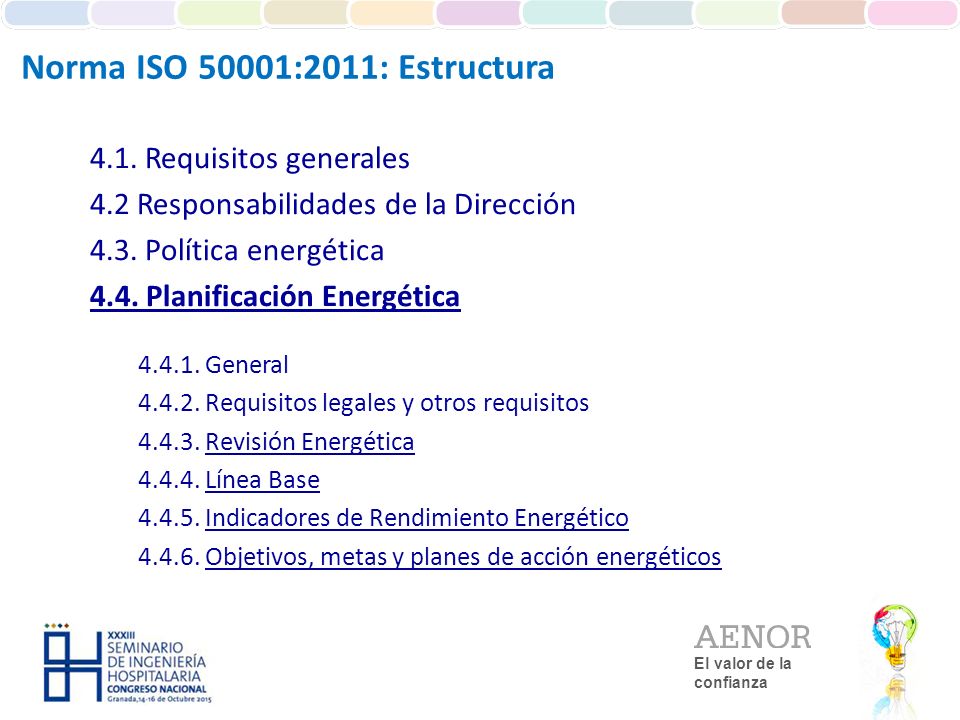

7 Norma ISO 50001:2011: Estructura
4.1. Requisitos generales 4.2 Responsabilidades de la Dirección 4.3. Política energética 4.4. Planificación Energética General Requisitos legales y otros requisitos Revisión Energética Línea Base Indicadores de Rendimiento Energético Objetivos, metas y planes de acción energéticos

8 Requisitos generales Norma ISO 50001:2011: Planificación Energética
Debe documentarse Debe ser coherente con la política energética Debe conducir a la mejora continua del desempeño energético Eficiencia energética Uso de la energía Consumo de la energía Debe revisar todas las actividades que pueden afectar al desempeño energético

9 Norma ISO 50001:2011: Planificación energética
Fases de la Planificación Energética Revisión energética: Determinación del desempeño energético de la organización basado en datos y otro tipo de información, orientada a la identificación de oportunidades de mejora Entradas Planificación Revisión energética Resultados planificación Usos y Consumos de la energía pasado y presente Analizar el uso y consumo de la energía Línea Base Energética IDEns Objetivos y metas Planes de Acción Variables relevantes que afectan al uso significativo de la energía Desempeño Identificar las Áreas de uso significativo de la energía Identificar oportunidades para la mejora del desempeño energético

10 Norma ISO 50001:2011: Revisión energética-Auditoría
Las auditorías energéticas son herramientas que permiten a las organizaciones conocer su situación con respecto a su uso de energía. Estas auditorías sirven para detectar las operaciones dentro de los procesos que pueden contribuir al ahorro y eficiencia de la energía primaria consumida, así como para optimizar la demanda energética de la instalación. Las auditorías contemplan el uso y diversificación de las fuentes energéticas incluyendo la optimización por cambio de fuente. Estas auditorías sirven para el establecimiento posterior de los sistemas de Gestión de la Energía.

11 Norma ISO 50001:2011: Revisión energética. Items
Usos pasados y presentes, así como los factores energéticos basados en mediciones y otros datos. Identificación de las áreas de consumo energético significativo, en particular de cambios significativos en el uso de la energía durante el último periodo Estimación del consumo esperado durante el siguiente periodo Identificación de las personas cuyas acciones puedan llevar a cambios significativos en el consumo energético Identificación y establecimiento de oportunidades de mejora en el desempeño energético

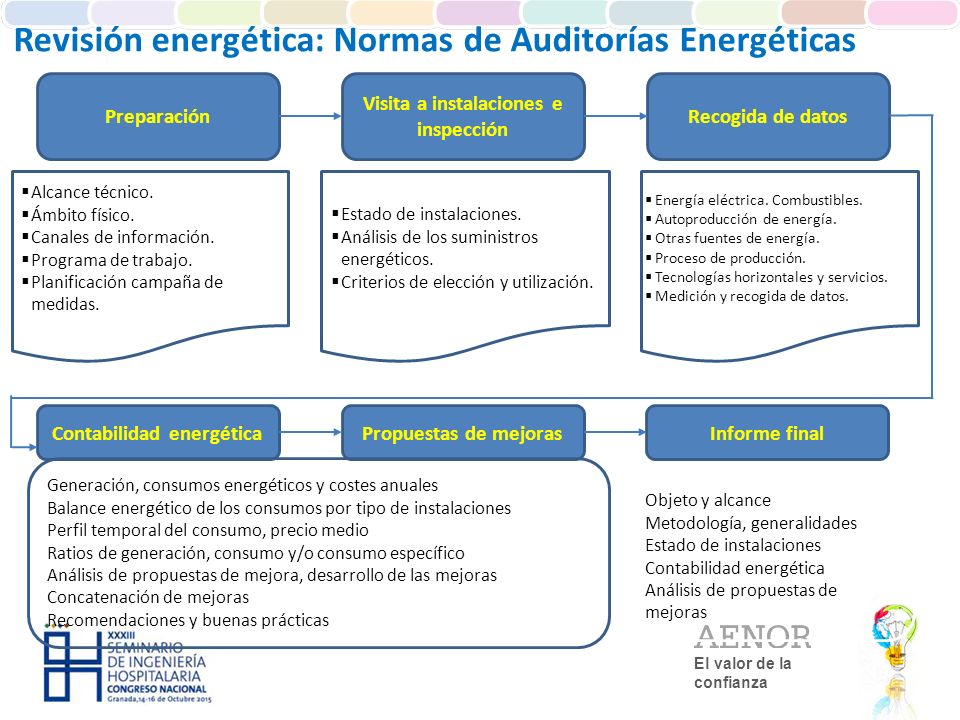

12 Visita a instalaciones e inspección Contabilidad energética
Revisión energética: Normas de Auditorías Energéticas Preparación Visita a instalaciones e inspección Recogida de datos Alcance técnico. Ámbito físico. Canales de información. Programa de trabajo. Planificación campaña de medidas. Estado de instalaciones. Análisis de los suministros energéticos. Criterios de elección y utilización. Energía eléctrica. Combustibles. Autoproducción de energía. Otras fuentes de energía. Proceso de producción. Tecnologías horizontales y servicios. Medición y recogida de datos. Contabilidad energética Propuestas de mejoras Informe final Generación, consumos energéticos y costes anuales Balance energético de los consumos por tipo de instalaciones Perfil temporal del consumo, precio medio Ratios de generación, consumo y/o consumo específico Análisis de propuestas de mejora, desarrollo de las mejoras Concatenación de mejoras Recomendaciones y buenas prácticas Objeto y alcance Metodología, generalidades Estado de instalaciones Contabilidad energética Análisis de propuestas de mejoras

13 Revisión energética: Inspección instalaciones
Fuente: EN

14 Revisión energética: Documentos
Edificio: Planos Registro de activos Libro registro de energía del edificio Certificado energético 2. Sistemas: Diagrama funcional Diagrama de control Configuración de funcionamiento Inspección de A/A Esquemas mecánicos y eléctricos Horarios de operaciones

15 Revisión energética: Documentos
Datos históricos: Registros de energía distribuida y/o facturas (gas, electricidad, etc.) Registros de medición de calor Registros de medición de refrigeración Registros de ACS Registros de horas de funcionamiento Registros climáticos

16 Norma ISO 50001:2011: Usos de la energía
Fuente: EN

17 Norma ISO 50001:2011: Usos de la energía
Fuente: EN

18 Norma ISO 50001:2011: Usos de la energía
Fuente: Elaboración propia

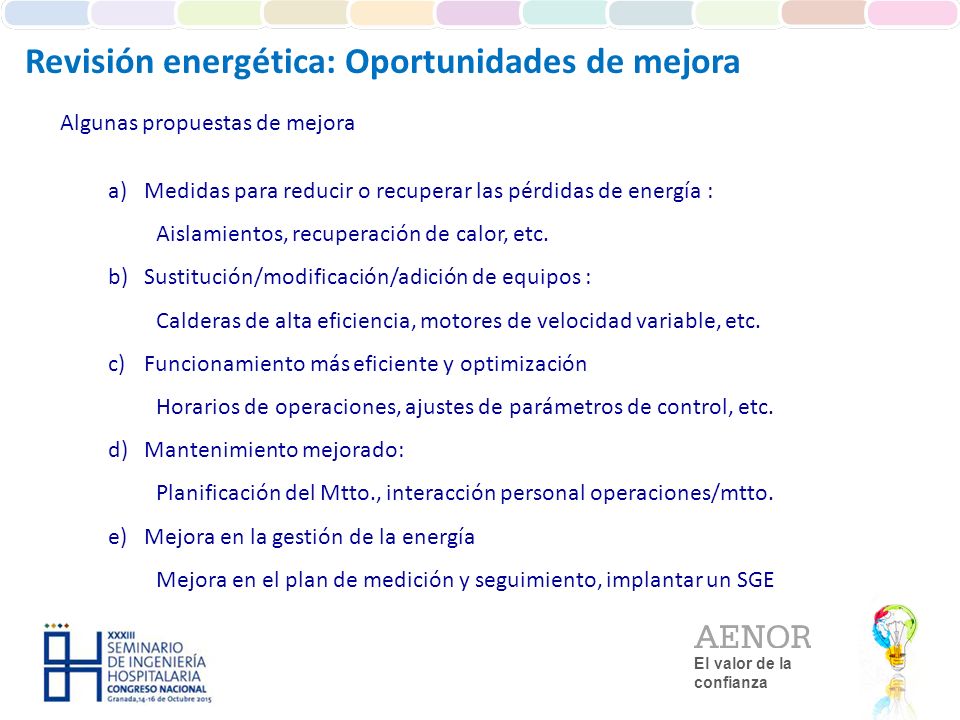

19 Revisión energética: Oportunidades de mejora
Algunas propuestas de mejora Medidas para reducir o recuperar las pérdidas de energía : Aislamientos, recuperación de calor, etc. Sustitución/modificación/adición de equipos : Calderas de alta eficiencia, motores de velocidad variable, etc. Funcionamiento más eficiente y optimización Horarios de operaciones, ajustes de parámetros de control, etc. Mantenimiento mejorado: Planificación del Mtto., interacción personal operaciones/mtto. Mejora en la gestión de la energía Mejora en el plan de medición y seguimiento, implantar un SGE

20 Norma ISO 50001:2011: IDEns El establecimiento de las IDEns se puede abordar desde diversos enfoques, tendiendo en cuenta variables independientes que pueden afectar al patrón de funcionamiento de las instalaciones : Industria: KWh/ton (para indicadores generales de instalación) KWh / MWh producido ó KWh / Nm3 producido. KWh/ m3 bombeado (para los sistemas de bombeo)… Edificios: Consumo energético por superficie construida, útil, calefactada, iluminada, refrigerada, ventilada, de envolvente térmica, etc. Consumo energético de referencia (iluminación, climatización, fuerza) por porcentaje de ocupación. Consumo energético de referencia por tipo de planta y tipo de local, etc. Consumo energético de referencia por parámetros climáticos como temperatura, humedad, pluviosidad, horas de luz/año, etc. En general: Emisiones de CO2 a la atmósfera.

21 Norma ISO 50001:2011: IDEns Fuente: ISO :2014

22 Norma ISO 50001:2011: IDEns Fuente: ISO :2014

23 Norma ISO 50001:2011: Verificación
Fuente: ISO

24 ÍNDICE Sistemas de gestión de la energía
Norma ISO Planificación energética Conclusiones

25 Norma ISO 50001:2011: Conclusiones
Obtención y ANÁLISIS Balances por consumos y costes energéticos Curvas características de los consumos en la instalación y procesos Variables que afectan al uso y consumo significativo de la energía ÁREAS DE USO SIGNIFICATIVO y oportunidades de mejora Desglose por los principales sistemas consumidores Y dentro de algunos de ellos por los subsistemas o principales equipos o instalaciones . Desglose por usos, y en su caso, áreas. Detección y priorización de Oportunidades de Mejora tanto tecnológicas como operativas resultados Línea o líneas base Indicadores de desempeño energético y modelo de consumo esperado. Planes de acción con objetivos y metas

26 Muchas gracias Daniel RUIZ FUSTER
