Modulo IV: Diseña e Instala redes LAN de acuerdo a las necesidades de la organización y estándares oficiales. Submodulo: Instala y Mantiene redes LAN de acuerdo a estándares oficiales. AVANCES DEL PROYECTO DE LA INSTALACION Y DISEÑO DE UNA RED LAN Profesor: Ramírez Zavala Rogelio

2 Diseño e instalación de una red LAN
Equipo 4 Castro Guzmán Jaime Edeliezer Figueroa Delgadillo Jesús Miguel Salgado Robles Ana Karen Velázquez Rincón Raúl Zavala Mosqueda Carlos Raúl

3 Proyecto del equipo El objetivo de este proyecto es el de realizar una instalación de una red LAN para crear conexión de dispositivo a dispositivo o ya bien a la red.

4

5

6 Dispositivos para la conexión a la red LAN
Computadora de escritorio o laptop Impresora Cable UTP CAT5 Switch Tarjeta de red

7 Plantel A nuestro equipo se le asigno el área de dirección y docentes, lo que es un área muy difícil ya que esta dividida por muchas secciones, para nuestro equipo fue un reto hacer la vista de planta dl área, la vista de planta nos sirvió para saber las medidas exactas que tiene cada lugar y para saber en donde colocaríamos cada dispositivo electrónico (Computadoras, impresoras, switch, etc), También tuvimos que averiguar una aproximación de la energía que consume cada dispositivo, para así saber la cantidad de brakes que necesitaríamos, con sus respectivas capacidades para no tener ningún fallo en el lugar.

8 Instalación eléctrica
Es el conjunto de circuitos eléctricos que, colocados en un lugar específico, tienen como objetivo un uso específico. Incluye los equipos necesarios para asegurar su correcto funcionamiento y la conexión con los aparatos eléctricos correspondientes.

9 Componentes para nuestra instalación eléctrica
Interruptores: Se encargan de cortar la energía eléctrica de los focos Brake: Es el dispositivo que se encarga de cortar el suministro eléctrico Enchufes: Se encargan de transmitir la energía eléctrica Acometida: Es la derivación de la empresa que nos suministra la energía Punto de luz: Se encarga de transmitir iluminación al área Cableado: Se encarga de canalizar la energía eléctrica.

10 Consumo por cada dispositivo eléctrico
*Foco ahorrador: .23 A por hora *Computadora de escritorio: A por hora *Switch: 1.22 A por hora *Impresora: 3 A por hora

11 Cálculos de gasto de energía por día

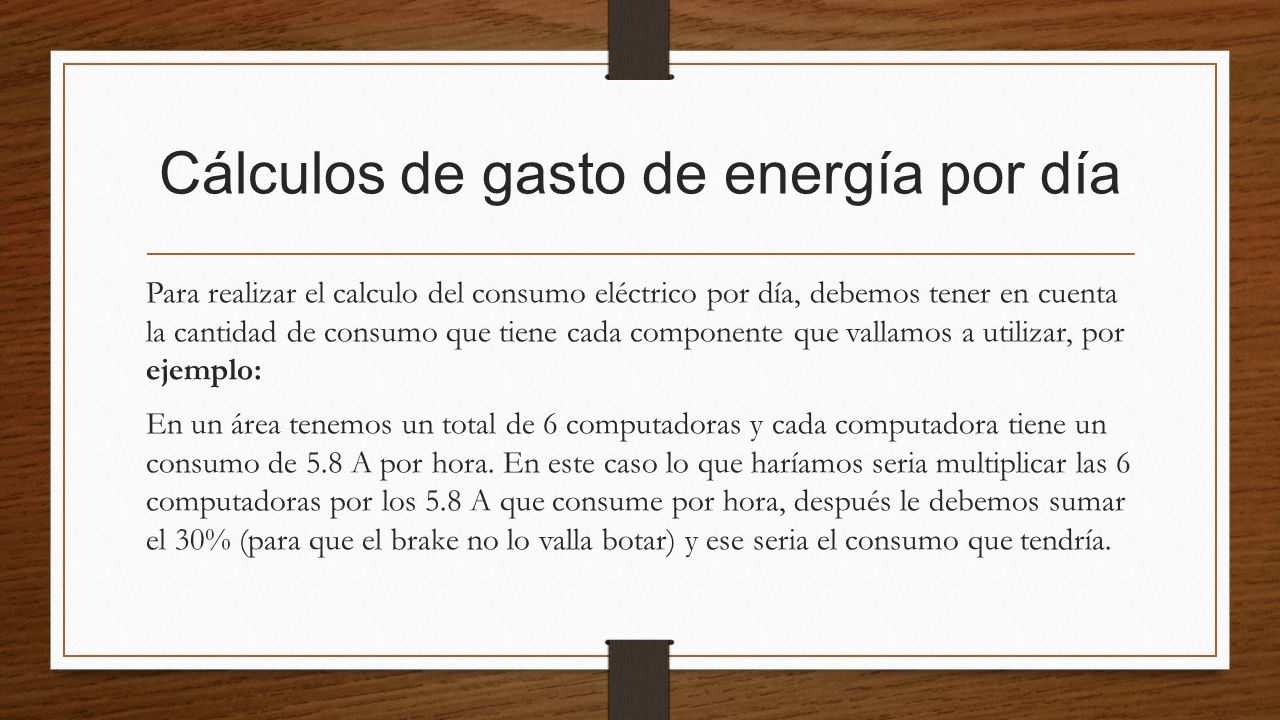

Para realizar el calculo del consumo eléctrico por día, debemos tener en cuenta la cantidad de consumo que tiene cada componente que vallamos a utilizar, por ejemplo: En un área tenemos un total de 6 computadoras y cada computadora tiene un consumo de 5.8 A por hora. En este caso lo que haríamos seria multiplicar las 6 computadoras por los 5.8 A que consume por hora, después le debemos sumar el 30% (para que el brake no lo valla botar) y ese seria el consumo que tendría.

12 Sala A (Dirección)

13 Sala B (Docentes)

14 Inventario
