1 Anexo III

2 Regiones Marinas Área marina (SeaArea) Las áreas marinas se definen con arreglo a sus características físicas y químicas. Pueden tener geometrías múltiples (extensión) para representar distintos estados de las mareas. Constituye un subtipo de HydroObject. Mar (Sea) : Extensión del mar en la pleamar (meanHighWater). Constituye un subtipo de SeaArea. Zona de circulación marina (MarineCirculationZone) Área marina definida por patrones de circulación físicos y químicos. Normalmente se utiliza para la gestión y la notificación del medio marino o para la clasificación medioambiental marina. Constituye un subtipo de SeaArea.

3 ¿Relación en Regiones Marinas? Área marina (SeaArea) Las áreas marinas se definen con arreglo a sus características físicas y químicas. Pueden tener geometrías múltiples (extensión) para representar distintos estados de las mareas. Constituye un subtipo de HydroObject. Mar (Sea) Extensión del mar en la pleamar (meanHighWater). Constituye un subtipo de SeaArea. Zona de circulación marina (MarineCirculationZone) Área marina definida por patrones de circulación físicos y químicos. Normalmente se utiliza para la gestión y la notificación del medio marino o para la clasificación medioambiental marina. Constituye un subtipo de SeaArea.

4 ¿Relación en Regiones Marinas?

5 Área intermareal (InterTidalArea) : Parte del medio marino que queda expuesta (no cubierta por el agua) durante un ciclo de marea normal; se define como la diferencia entre la pleamar y la bajamar. Constituye un subtipo de Shore. Línea de costa (Shoreline) : Límite entre un área marina y la tierra. Constituye un subtipo de HydroObject. Costa (Shore) : Estrecha faja de tierra en contacto inmediato con una masa de agua, incluyendo la zona que se encuentra entre las líneas de pleamar y de bajamar. Constituye un subtipo de HydroObject

6 ¿Relación en Regiones Marinas? Área intermareal (InterTidalArea) : Parte del medio marino que queda expuesta (no cubierta por el agua) durante un ciclo de marea normal; se define como la diferencia entre la pleamar y la bajamar. Constituye un subtipo de Shore. Línea de costa (Shoreline) : Límite entre un área marina y la tierra. Constituye un subtipo de HydroObject. Costa (Shore) : Estrecha faja de tierra en contacto inmediato con una masa de agua, incluyendo la zona que se encuentra entre las líneas de pleamar y de bajamar. Constituye un subtipo de HydroObject

7 ¿Relación en Regiones Marinas?

8 8 Regiones Marinas

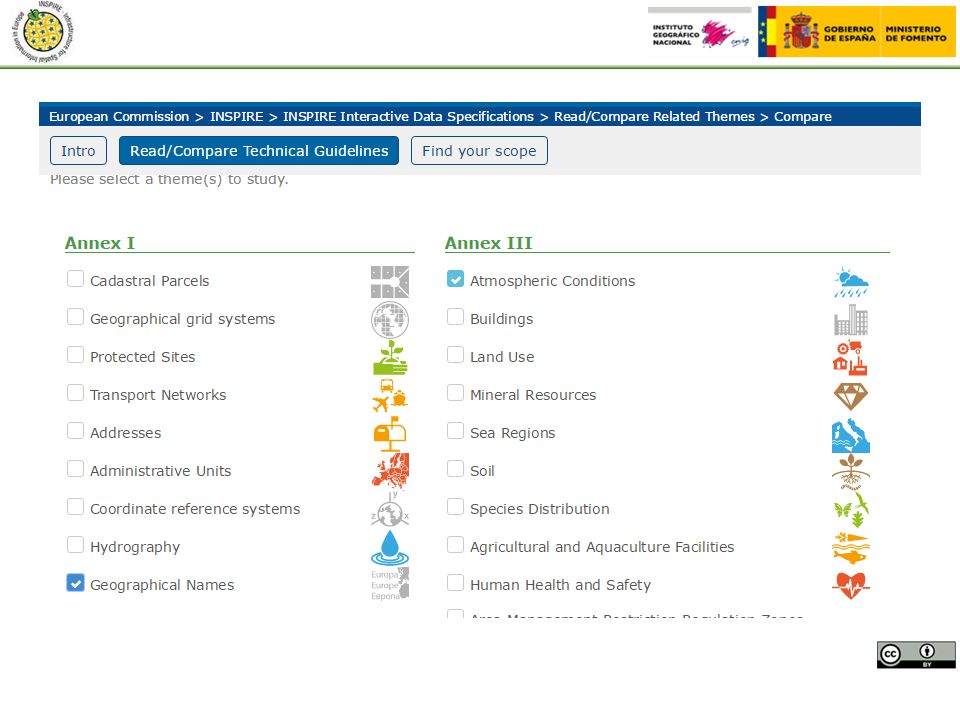

9

10 Parcela Catastral es “un área individual de superficie de la tierra (terreno y/o agua), sujeta a derechos reales de propiedad homogéneos y de titularidad única”. Considerándose estos derechos según lo definido en cada una de las legislaciones nacionales. La parcela catastral como capa principal del modelo de datos del catastro tiene topología de recinto y su geometría está capturada en 2D, constituye un modelo continuo del territorio. Cada parcela catastral donde se ubica un edificio se subdivide en recintos donde se diferencian las distintas partes de la construcción: por su naturaleza (PI piscina, JD jardín, TZA terraza, …) o por su número de plantas. La Directiva Inspire distingue las siguientes 4 clases: Cadastral Parcel (Parcela Catastral): áreas definidas en los registros catastrales o sus equivalentes Cadastral Boundary (Límite Catastral): Los límites/linderos de las parcelas. Solo serán obligatorios en los casos en que los datos de precisión solo puedan proporcionarse asociados a los límites de las parcelas. Basic Property Unit (Las unidades de la Propiedad): solo serán obligatorias en los casos en que la referencia catastral nacional se asigne a todas las parcelas de una propiedad Cadastral Zoning (Zonas Catastrales): Son agrupaciones de parcelas con características similares: polígonos, bloques, parroquias,

11

12 ¿Qué tipo de relación hay entre las clases de CadatralParcel y CadastralBoundary? Jerarquía Asociación Agregación Composición

13 Indica la multiplicidad de la relación entre las clases (ver dibujo) a)Un límite catastral puede ser compartido por dos o más parcelas catastrales b)Un límite catastral puede ser compartido por una o dos parcelas catastrales c)Un límite catastral puede limitar muchas parcelas catastrales d)Un límite catastral puede limitar a ninguna o a muchas parcelas catastrales

14 Indica el nombre del atributo que contiene las coordenadas geográficas en la clase Zonas Catastrales (CadastralZoning) a)referencePoint b)coordinate c)GM_MultiSurface d)geometry

15

16 TIPOS COMUNES Tipos de Datos Comunes GM_Object DateTime Identifier NamedPlaceTypeValue Int [0..*] A B C D E

17 TIPOS COMUNES Tipos de Datos Comunes
