Diagramas Entidad Relación

Presentación del tema: "Diagramas Entidad Relación"— Transcripción de la presentación:

1 Diagramas Entidad Relación
Modelo ER Diagramas Entidad Relación

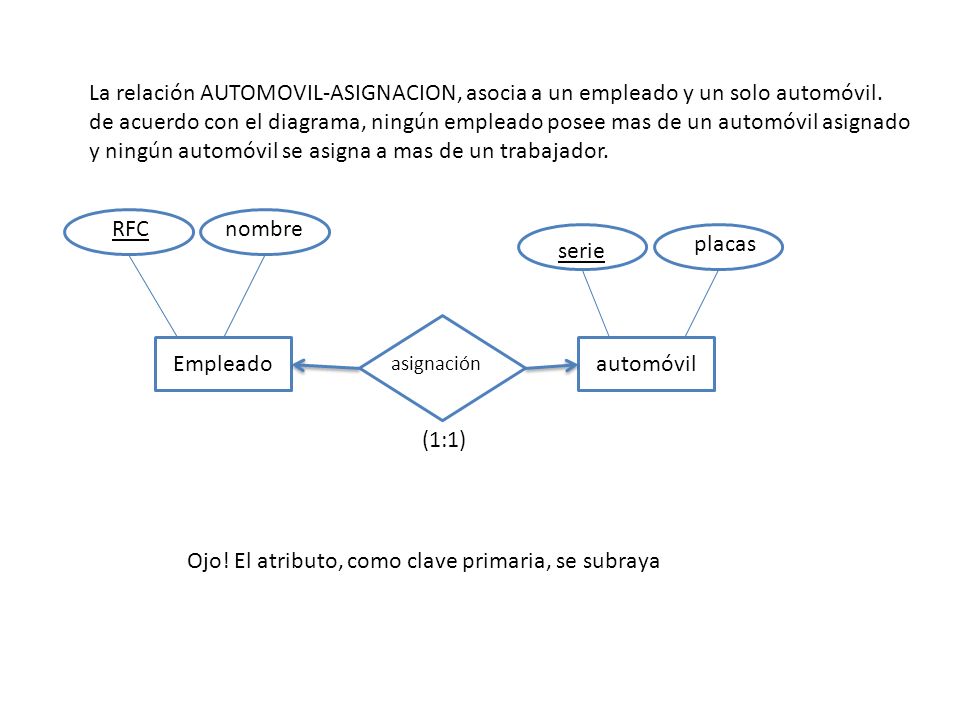

2 y ningún automóvil se asigna a mas de un trabajador.
La relación AUTOMOVIL-ASIGNACION, asocia a un empleado y un solo automóvil. de acuerdo con el diagrama, ningún empleado posee mas de un automóvil asignado y ningún automóvil se asigna a mas de un trabajador. RFC nombre placas serie Empleado automóvil asignación (1:1) Ojo! El atributo, como clave primaria, se subraya

3 En la relación, denominada DORMITORIO-OCUPANTE un único dormitorio se
Relaciona con muchos estudiantes. En un dormitorio hay muchos estudiantes, Pero un estudiante solo tiene un dormitorio. ndorm capacidad nombre Ncontrol dormitorio estudiante ocupante (1:N) Nota: la posición del 1 y la N son significativas, el 1 esta cerca de la línea que se conecta con dormitorio y la N esta cerca de la línea que conecta con estudiante, por eso se lee de uno a muchos.

4 ocupante Si el 1 y la N estuvieran invertidas y se escribieran (N:1)
ndorm capacidad nombre Ncontrol dormitorio estudiante ocupante (N:1) Se lee un estudiante podría tener muchos Dormitorios. Algo no real.

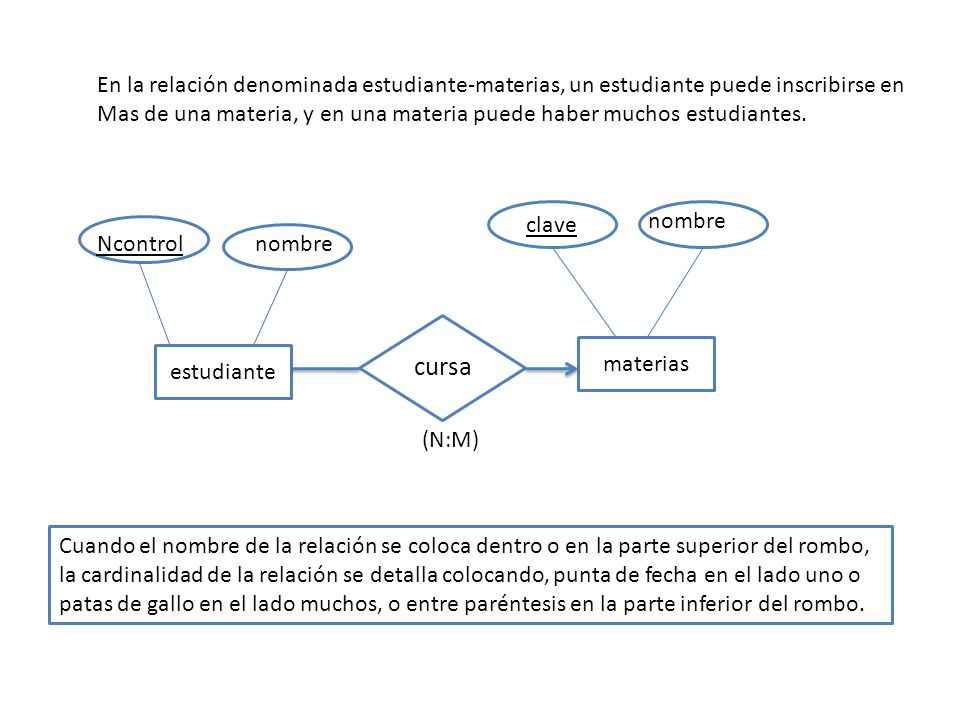

5 En la relación denominada estudiante-materias, un estudiante puede inscribirse en
Mas de una materia, y en una materia puede haber muchos estudiantes. clave nombre Ncontrol nombre materias estudiante cursa (N:M) Cuando el nombre de la relación se coloca dentro o en la parte superior del rombo, la cardinalidad de la relación se detalla colocando, punta de fecha en el lado uno o patas de gallo en el lado muchos, o entre paréntesis en la parte inferior del rombo.

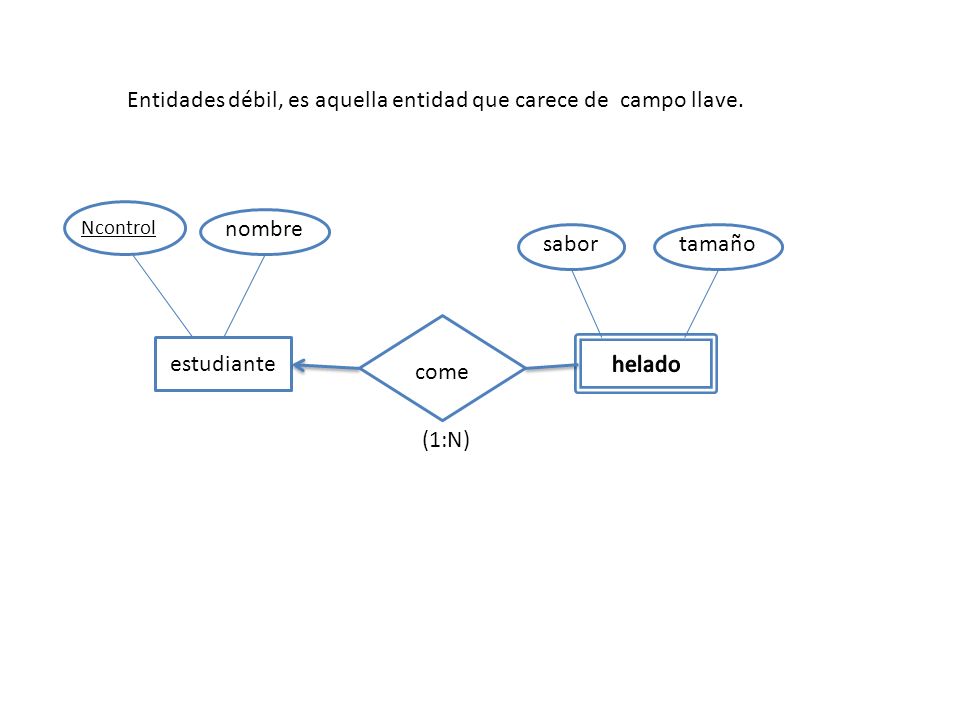

6 Entidades débil, es aquella entidad que carece de campo llave.
Ncontrol nombre sabor tamaño estudiante helado come (1:N)

7 Las relaciones también pueden tener atributos.
Fecha – renta Fecha – entrega np Nomb.p dir No cliente renta película (1:N) nomb tel precio clasificación
