MANUAL PARA LA CONSTRUCCION DE UN POZOMETRO

Presentación del tema: "MANUAL PARA LA CONSTRUCCION DE UN POZOMETRO"— Transcripción de la presentación:

1 MANUAL PARA LA CONSTRUCCION DE UN POZOMETRO
Relator: Sr. Ernesto Leiva. Técnico Electromecánico.

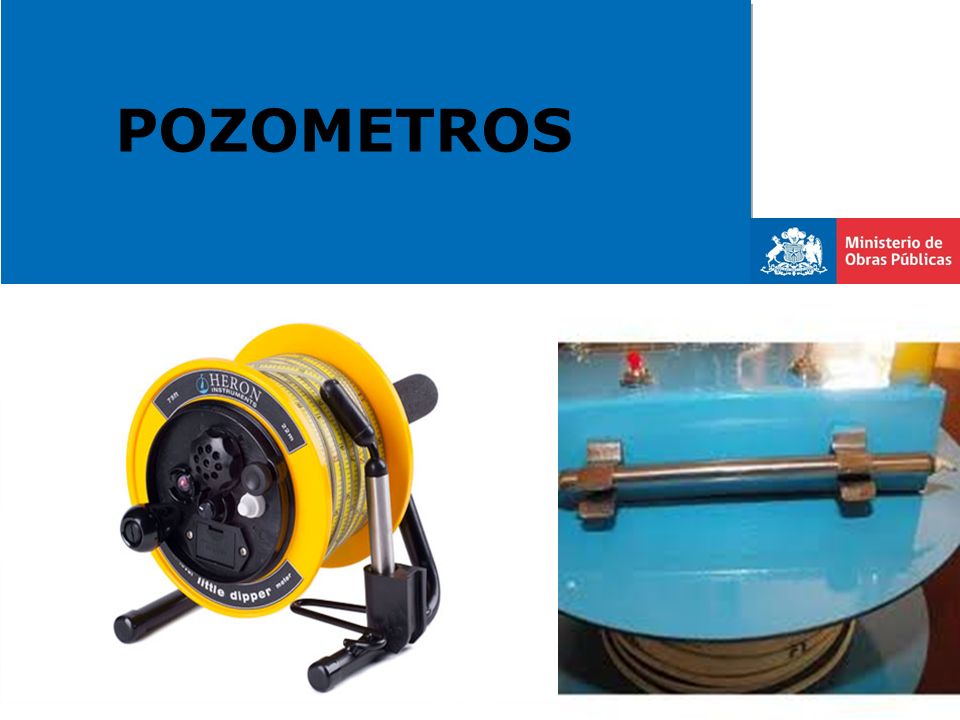

2 POZOMETROS

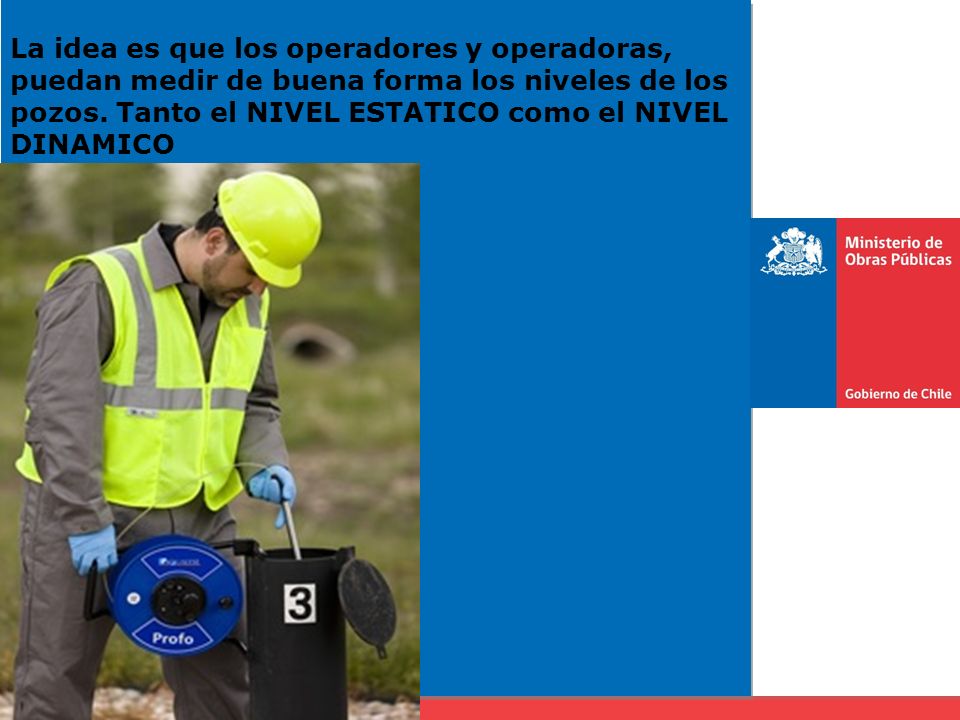

3 La idea es que los operadores y operadoras, puedan medir de buena forma los niveles de los pozos. Tanto el NIVEL ESTATICO como el NIVEL DINAMICO

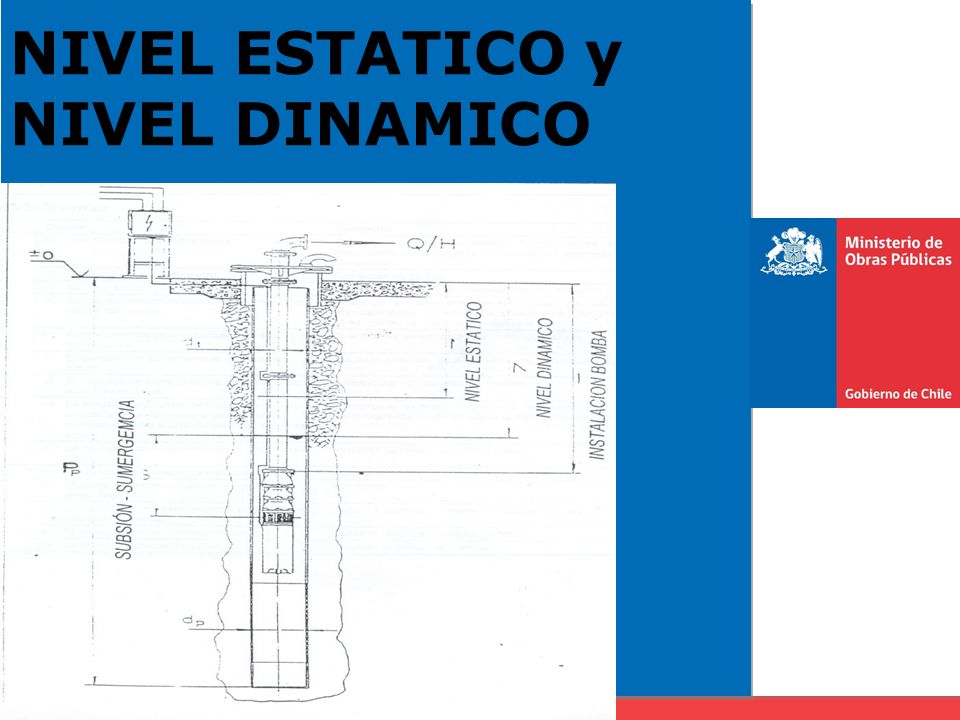

4 NIVEL ESTATICO y NIVEL DINAMICO

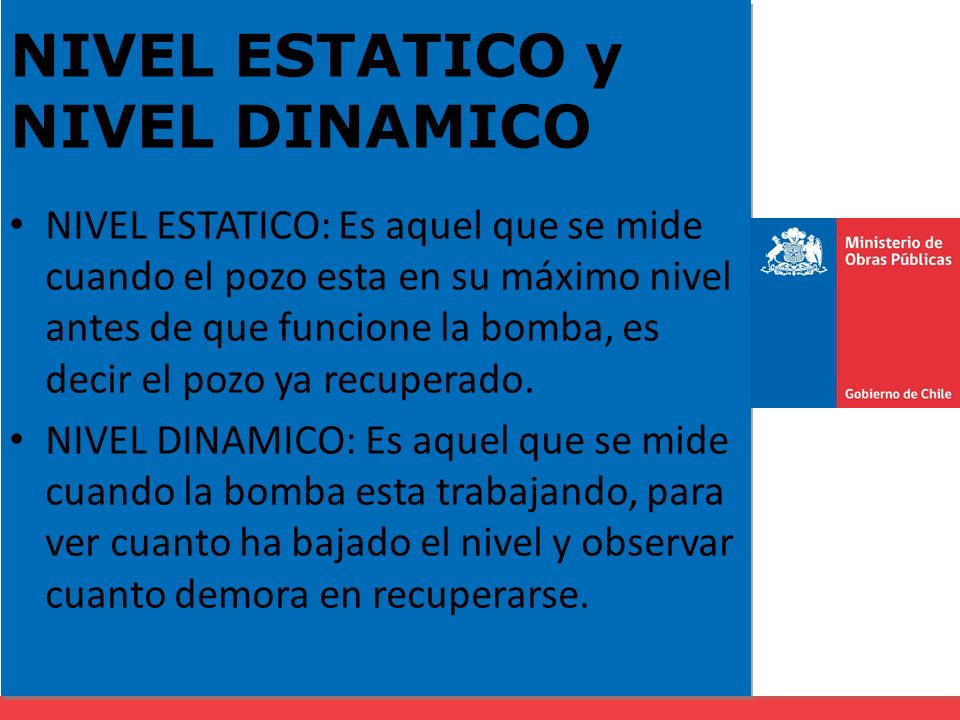

5 NIVEL ESTATICO y NIVEL DINAMICO
NIVEL ESTATICO: Es aquel que se mide cuando el pozo esta en su máximo nivel antes de que funcione la bomba, es decir el pozo ya recuperado. NIVEL DINAMICO: Es aquel que se mide cuando la bomba esta trabajando, para ver cuanto ha bajado el nivel y observar cuanto demora en recuperarse.

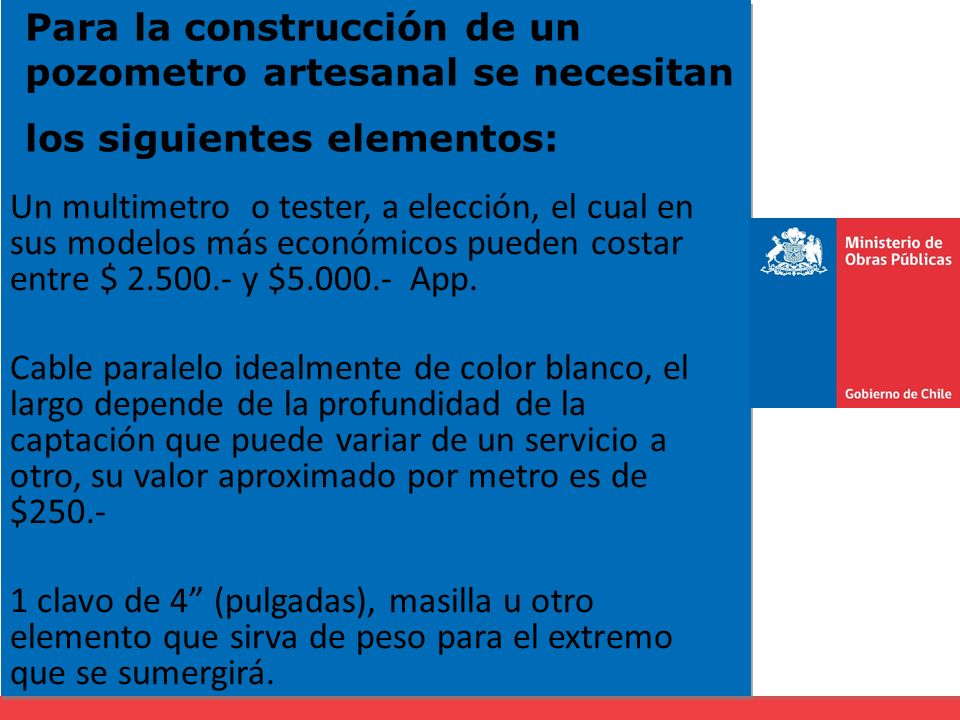

6 Para la construcción de un pozometro artesanal se necesitan los siguientes elementos:
Un multimetro o tester, a elección, el cual en sus modelos más económicos pueden costar entre $  y $ App. Cable paralelo idealmente de color blanco, el largo depende de la profundidad de la captación que puede variar de un servicio a otro, su valor aproximado por metro es de $250.- 1 clavo de 4” (pulgadas), masilla u otro elemento que sirva de peso para el extremo que se sumergirá.

7 Alicate o pelacables. Cautín. Soldadura de estaño. Plumón permanente.

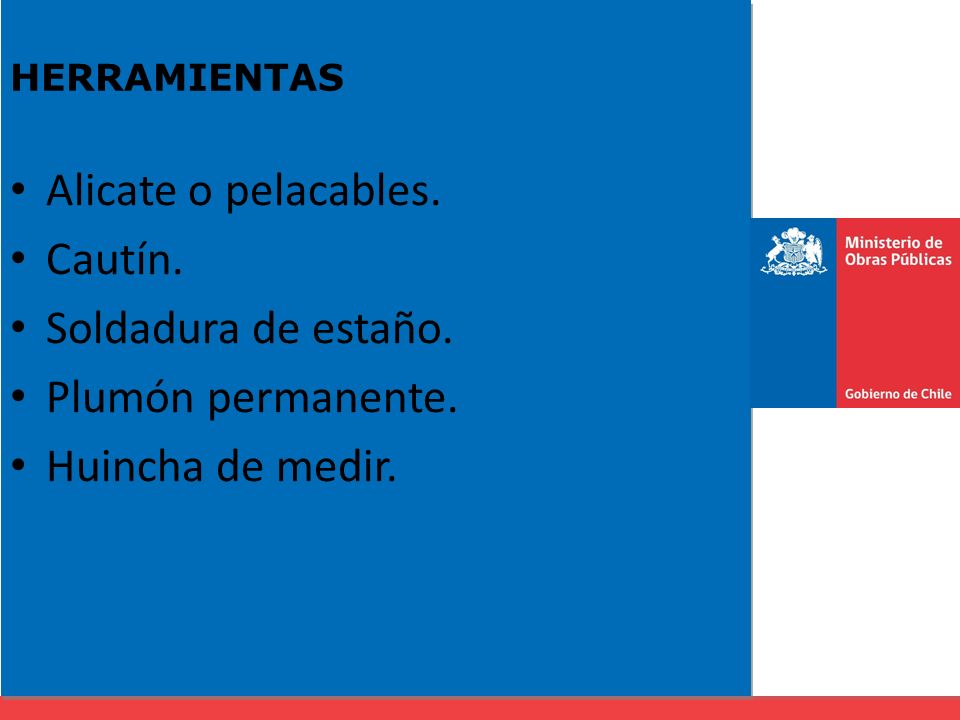

HERRAMIENTAS Alicate o pelacables. Cautín. Soldadura de estaño. Plumón permanente. Huincha de medir.

8 Construcción Primero se deben pelar las puntas de un extremo quedando separada una de otra por medio centímetro. Luego se deben estañar estas puntas para evitar que se doblen los cables y efectúen una medición errónea.

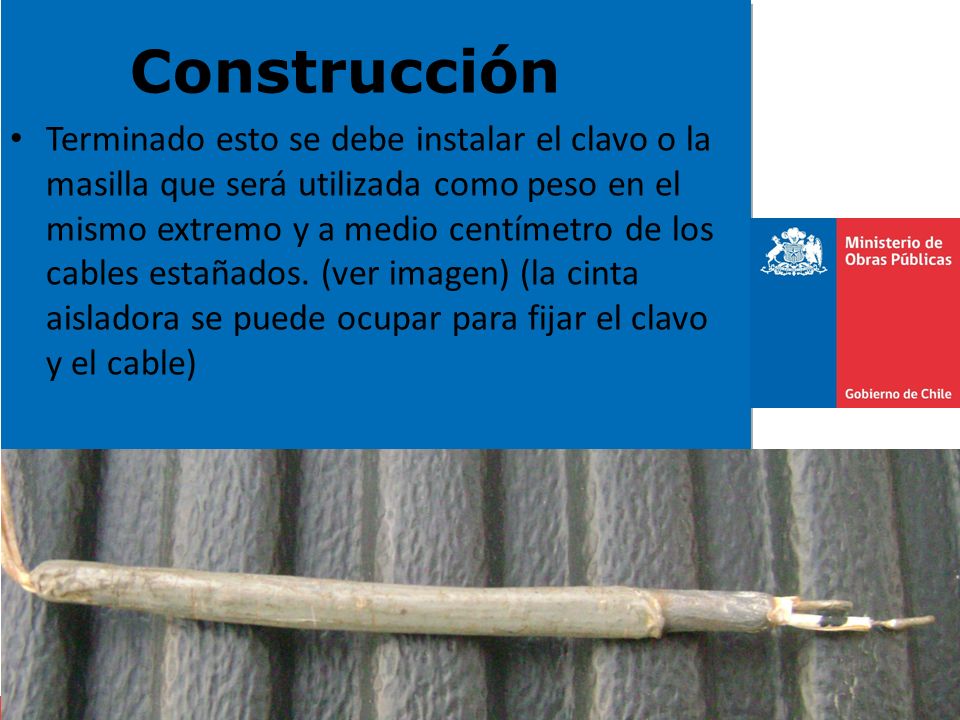

9 Construcción Terminado esto se debe instalar el clavo o la masilla que será utilizada como peso en el mismo extremo y a medio centímetro de los cables estañados. (ver imagen) (la cinta aisladora se puede ocupar para fijar el clavo y el cable)

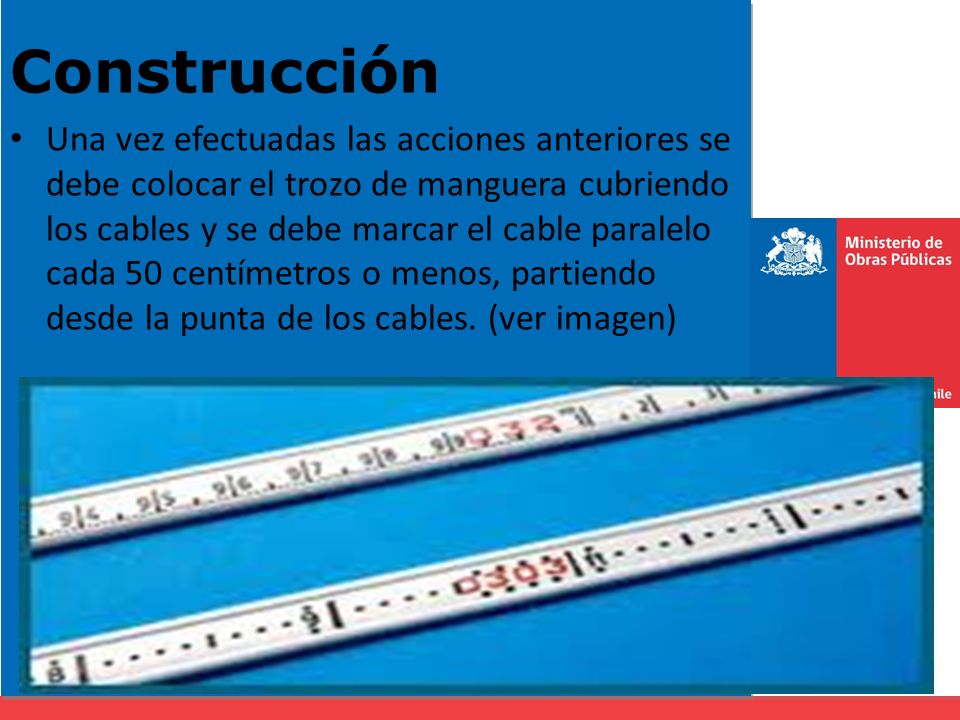

10 Construcción Una vez efectuadas las acciones anteriores se debe colocar el trozo de manguera cubriendo los cables y se debe marcar el cable paralelo cada 50 centímetros o menos, partiendo desde la punta de los cables. (ver imagen)

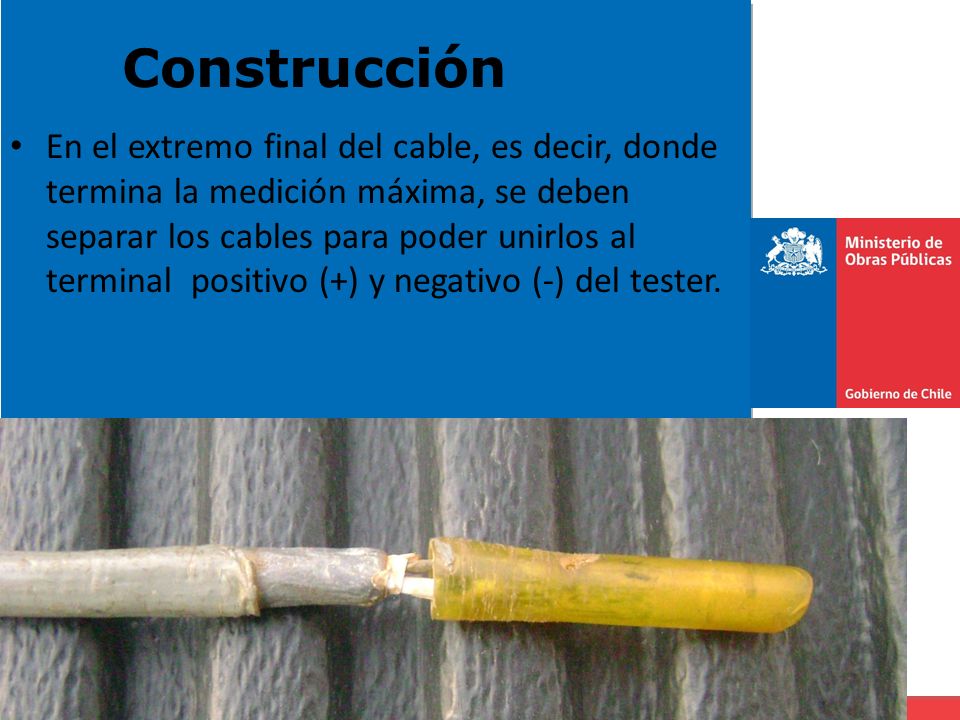

11 Construcción En el extremo final del cable, es decir, donde termina la medición máxima, se deben separar los cables para poder unirlos al terminal positivo (+) y negativo (-) del tester.

12

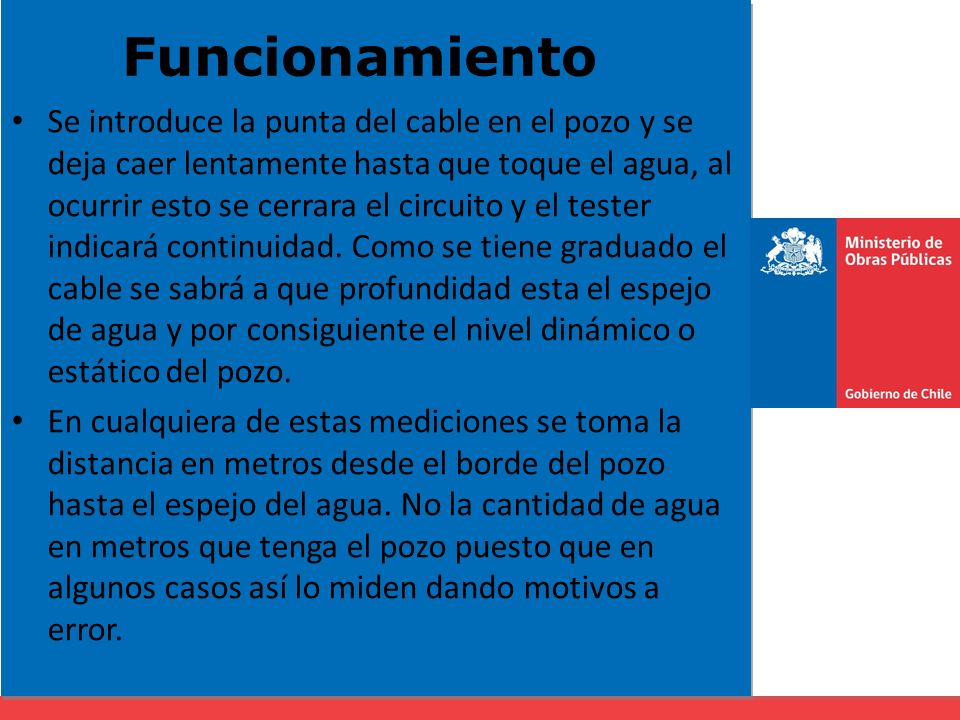

13 Funcionamiento Se introduce la punta del cable en el pozo y se deja caer lentamente hasta que toque el agua, al ocurrir esto se cerrara el circuito y el tester indicará continuidad. Como se tiene graduado el cable se sabrá a que profundidad esta el espejo de agua y por consiguiente el nivel dinámico o estático del pozo. En cualquiera de estas mediciones se toma la distancia en metros desde el borde del pozo hasta el espejo del agua. No la cantidad de agua en metros que tenga el pozo puesto que en algunos casos así lo miden dando motivos a error.

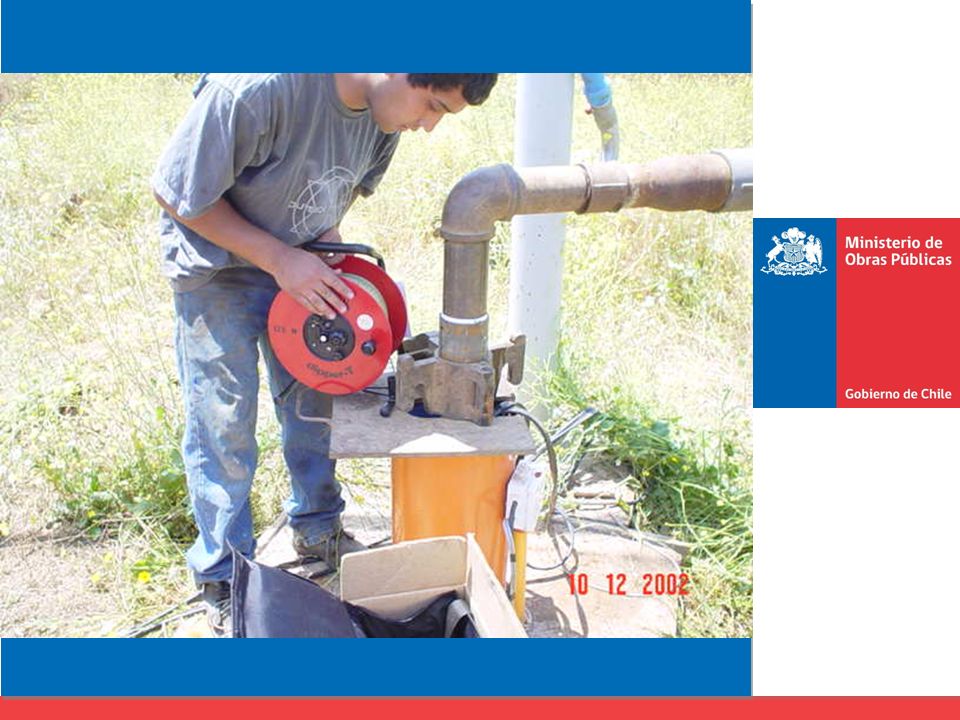

14

15 GRACIAS
