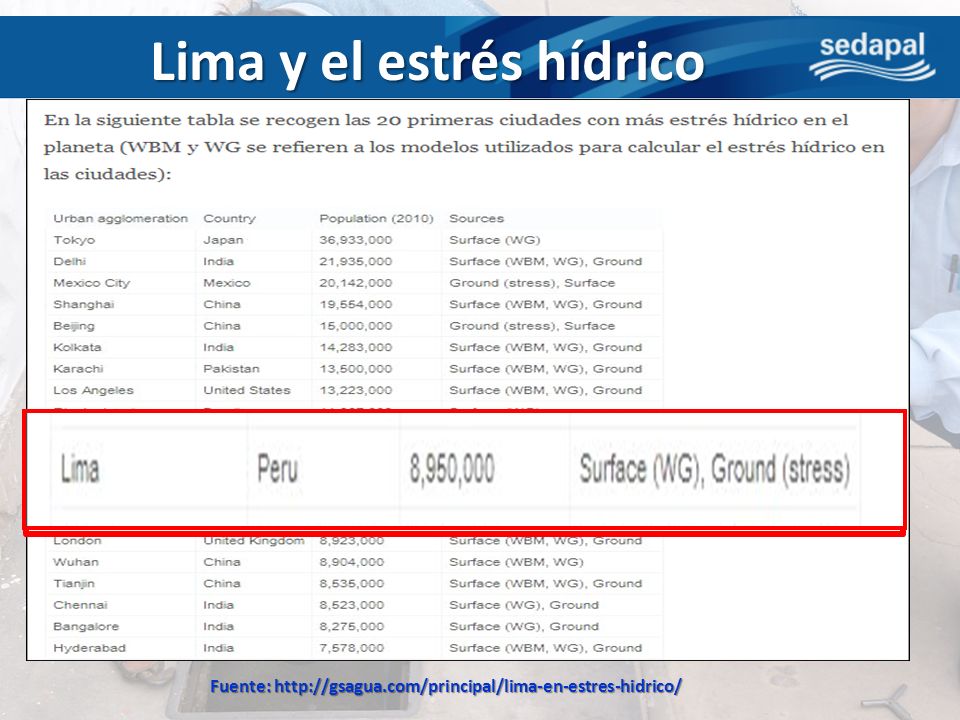

3 Fuente: http://gsagua.com/principal/lima-en-estres-hidrico/ Lima y el estrés hídrico

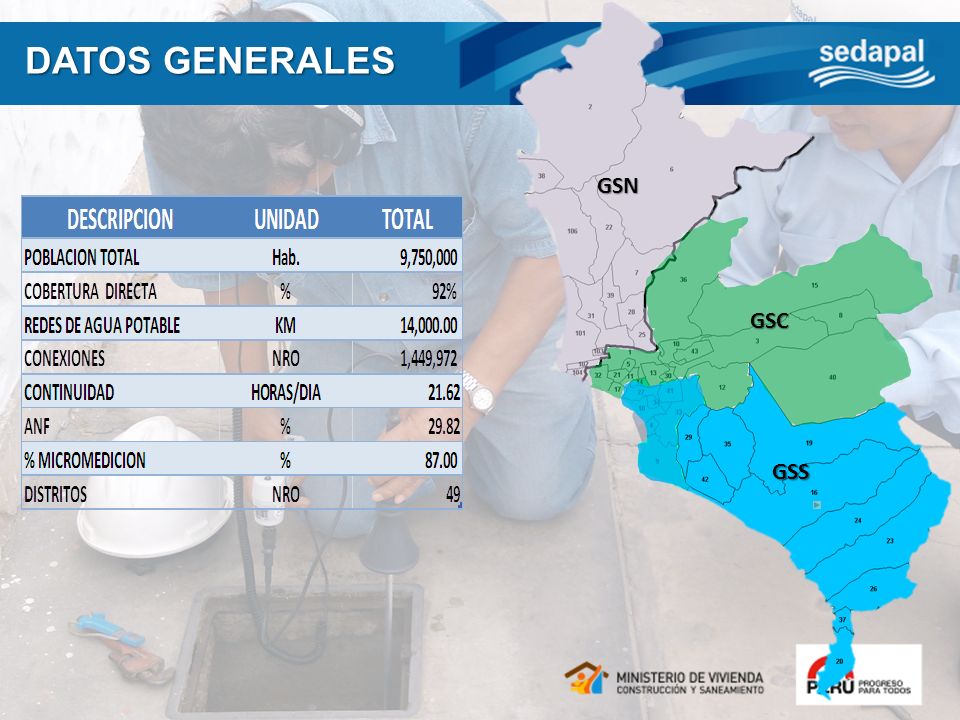

4 DATOS GENERALES GSN GSC GSS

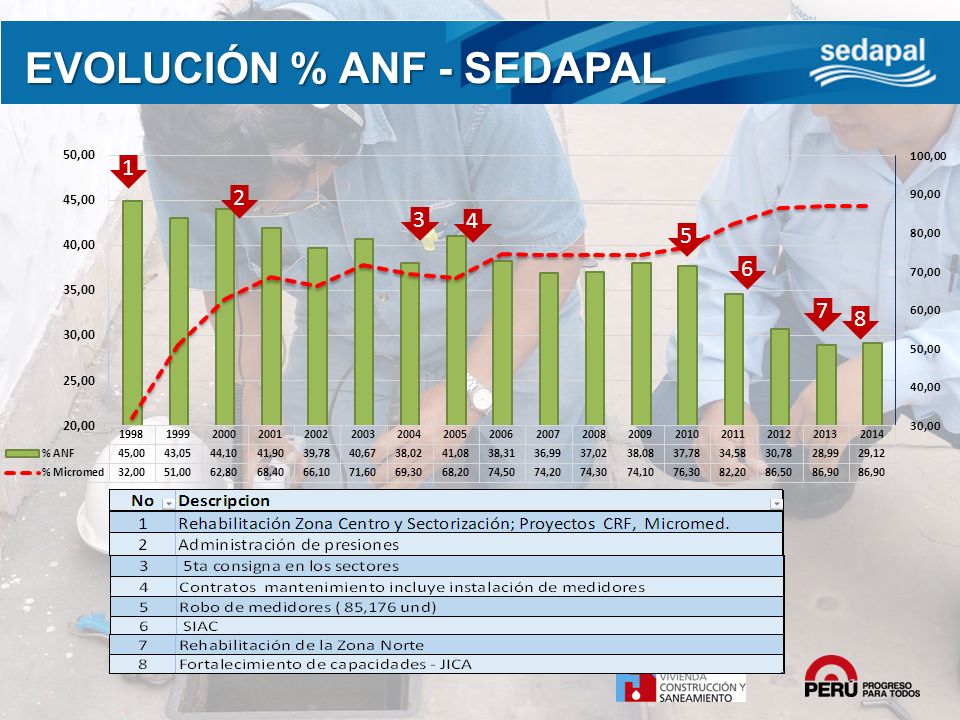

5 EVOLUCIÓN % ANF - SEDAPAL 1 2 3 4 5 6 7 8

6 Sectores según estado o situación 194194 SECTORES EN PROYECTO 2525 SECTORESEN CONSTRUCCIÓN 3838 SECTORES RECEPCIONADOS 2020 SECTORES HERMETIZADOS 1919 SECTORES IMPLANTADOS 141141 SECTORES CONTROLADOS 1212 SECTORES FUERA DE CONTROL Total 449 sectores Trabajables JICA 89 sectores Total 449 sectores Trabajables JICA 89 sectores

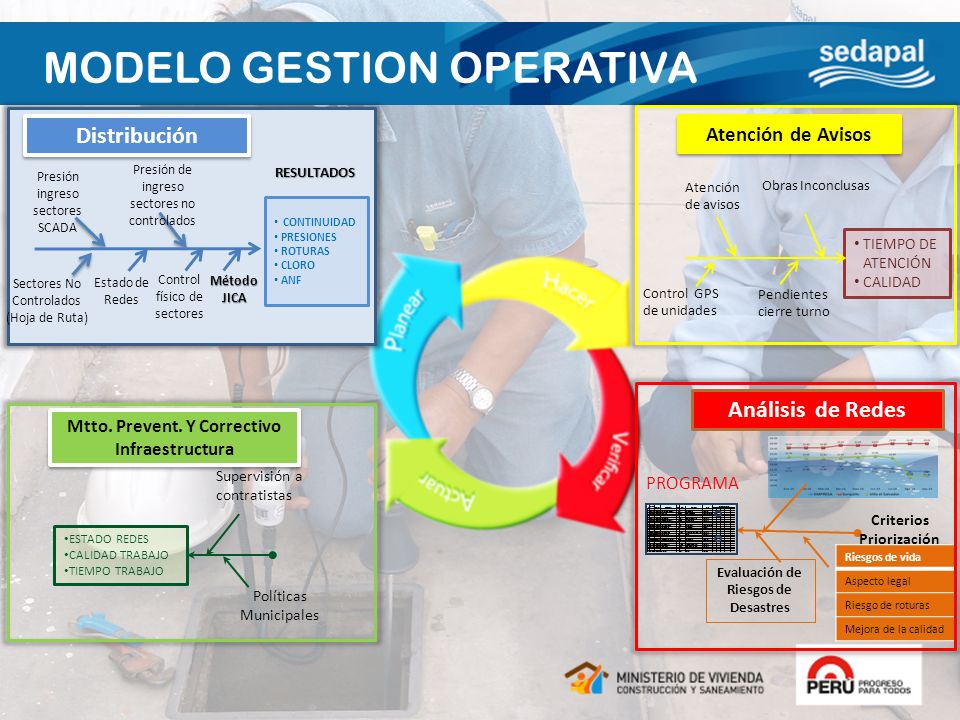

7 MODELO GESTION OPERATIVA Riesgos de vida Aspecto legal Riesgo de roturas Mejora de la calidad TIEMPO DE ATENCIÓN CALIDAD Análisis de Redes Políticas Municipales Supervisión a contratistas Mtto. Prevent. Y Correctivo Infraestructura ESTADO REDES CALIDAD TRABAJO TIEMPO TRABAJO Criterios Priorización PROGRAMA Evaluación de Riesgos de Desastres RESULTADOS Distribución Sectores No Controlados (Hoja de Ruta) Presión ingreso sectores SCADA Control físico de sectores Estado de Redes Presión de ingreso sectores no controlados CONTINUIDAD PRESIONES ROTURAS CLORO ANF Método JICA Atención de Avisos Atención de avisos Obras Inconclusas Pendientes cierre turno Control GPS de unidades

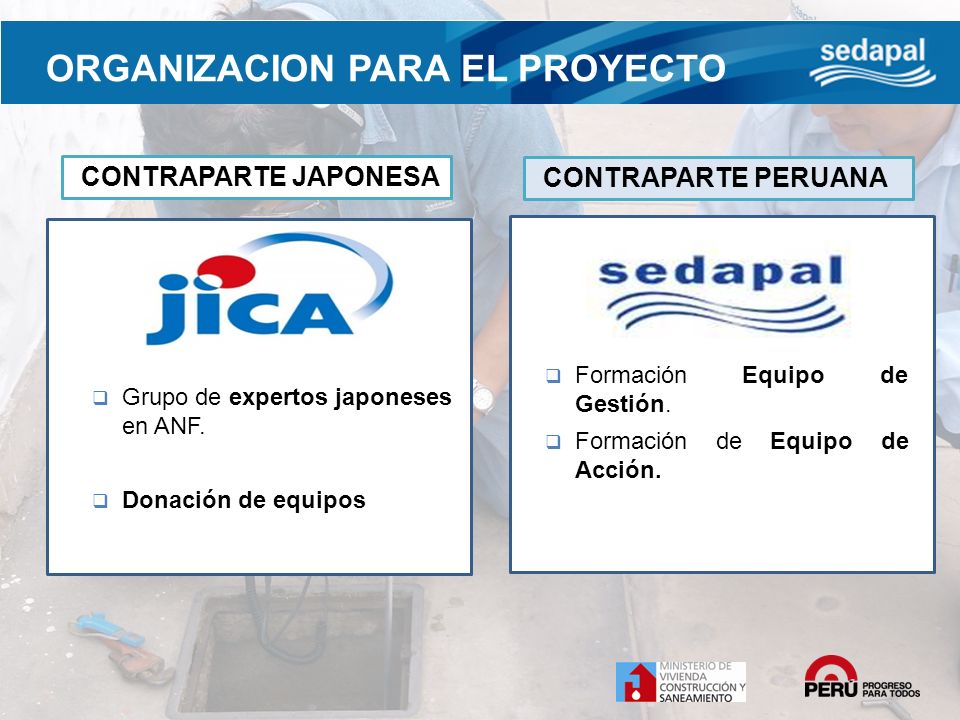

8 ORGANIZACION PARA EL PROYECTO CONTRAPARTE JAPONESA  Grupo de expertos japoneses en ANF.  Donación de equipos CONTRAPARTE PERUANA  Formación Equipo de Gestión.  Formación de Equipo de Acción.

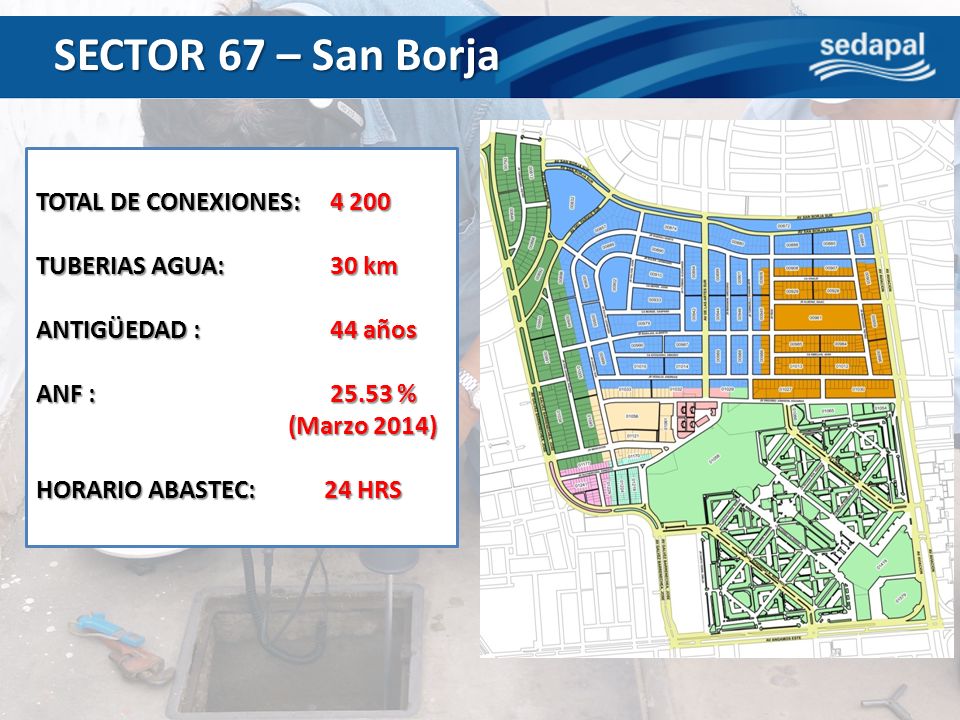

9 TOTAL DE CONEXIONES: 4 200 TUBERIAS AGUA: 30 km ANTIGÜEDAD : 44 años ANF : 25.53 % (Marzo 2014) (Marzo 2014) HORARIO ABASTEC: 24 HRS SECTOR 67 – San Borja

10 1.Determinación Línea Base (LB) 2.Actividades comerciales (AC) 3.Detección de fugas no visibles y reparaciones 4.Resultados 1.Determinación Línea Base (LB) 2.Actividades comerciales (AC) 3.Detección de fugas no visibles y reparaciones 4.Resultados SECTOR 67 METODOLOGIA JICA

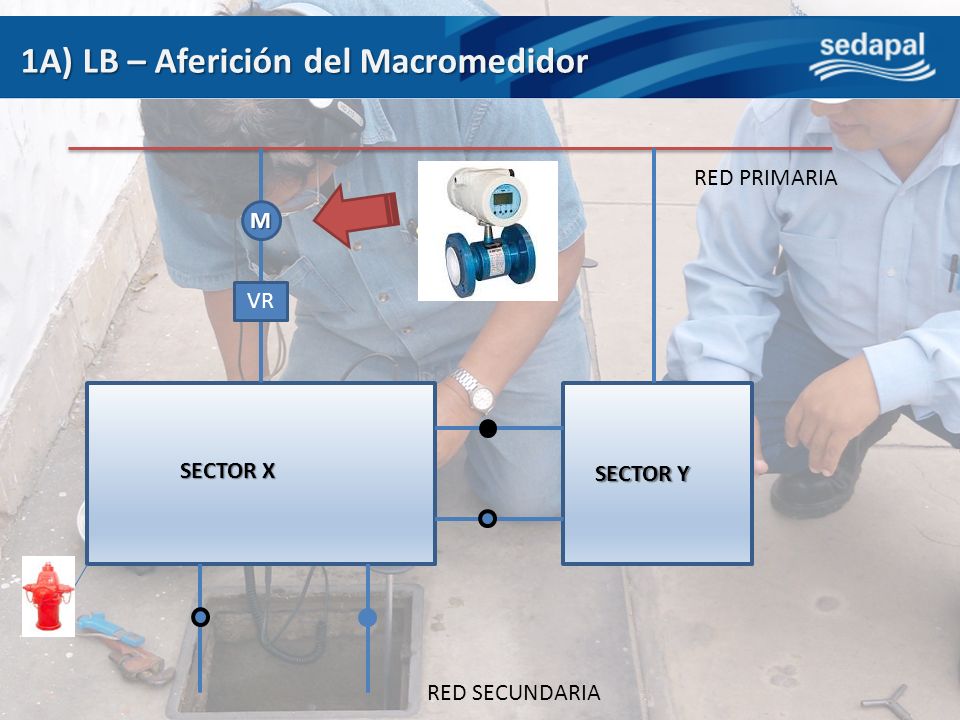

11 1A) LB – Aferición del Macromedidor M VR RED PRIMARIA RED SECUNDARIA SECTOR X SECTOR Y

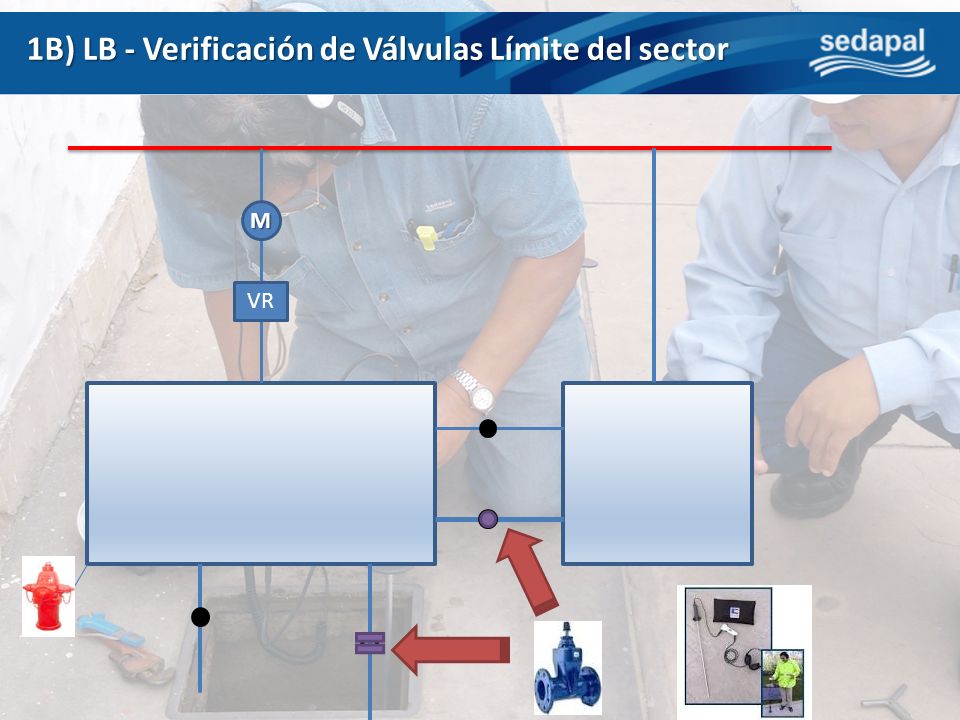

12 1B) LB - Verificación de Válvulas Límite del sector M VR

13 Plano con las válvulas limites

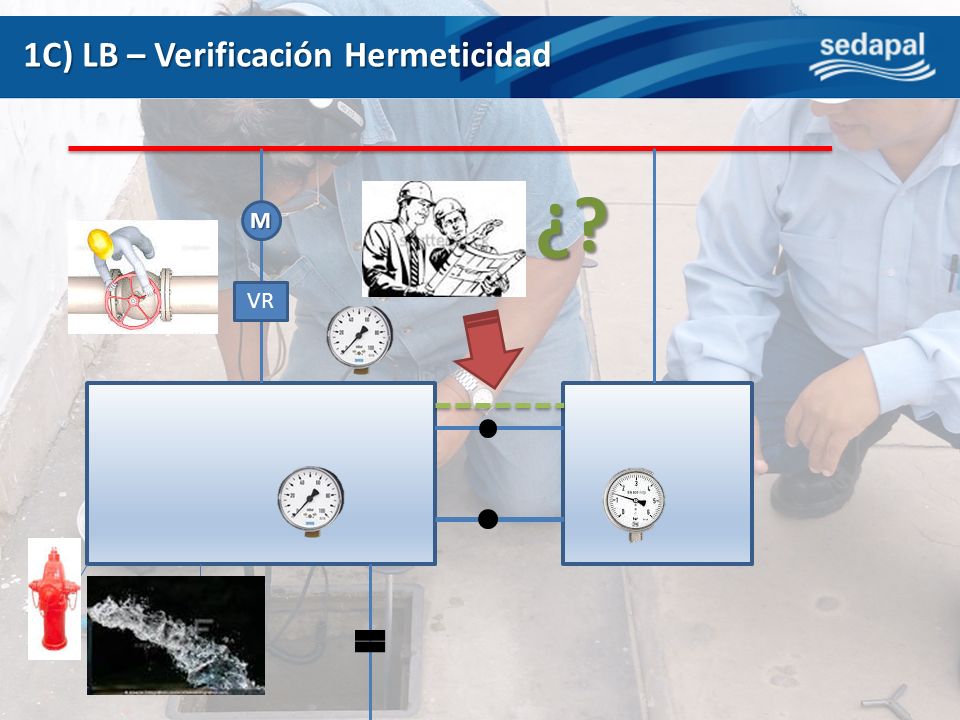

14 1C) LB – Verificación Hermeticidad M VR ¿?

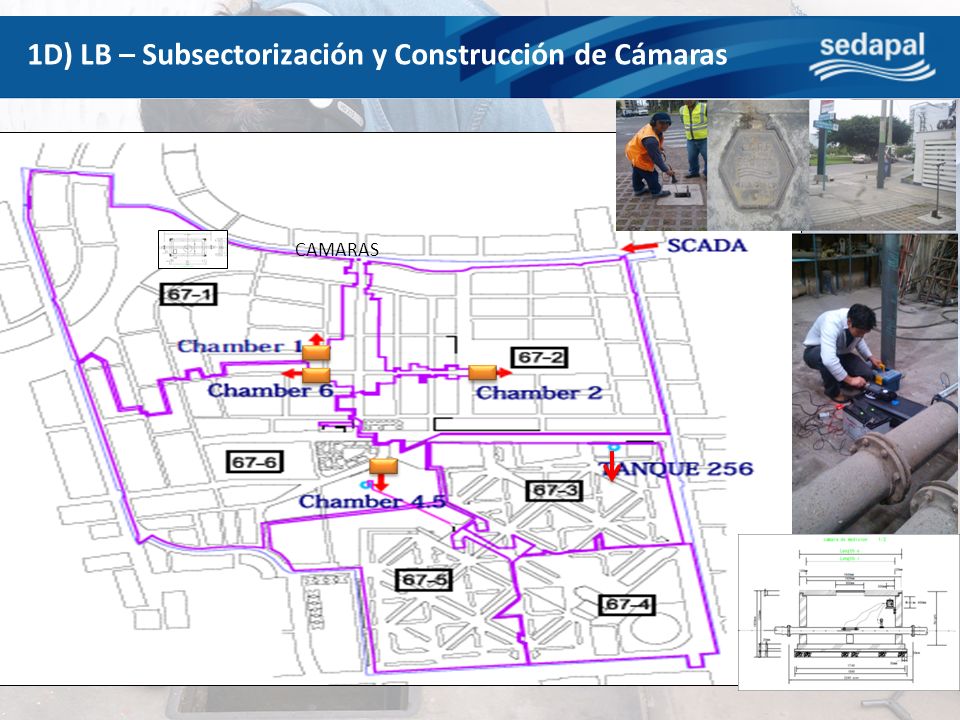

15 1D) LB – Subsectorización y Construcción de Cámaras CAMARAS

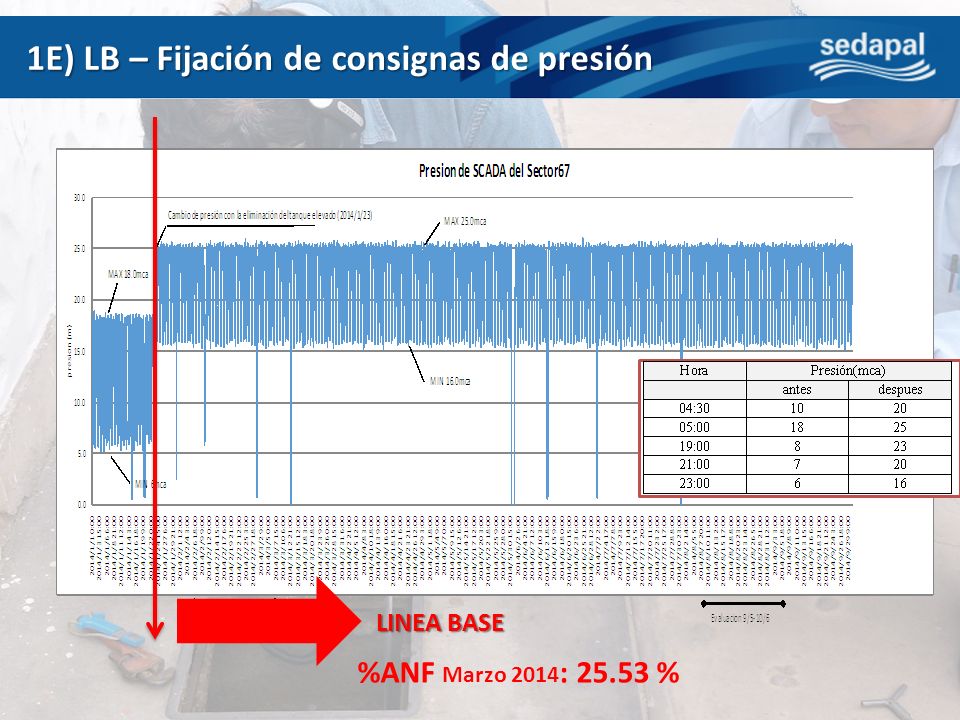

16 1E) LB – Fijación de consignas de presión LINEA BASE %ANF Marzo 2014 : 25.53 %

17 2A) AC - Verificación Conexiones en el Límite del Sector M VR SECTOR X SECTOR Y

18 2B) AC - Micromedidores M VR SECTOR X SECTOR Y

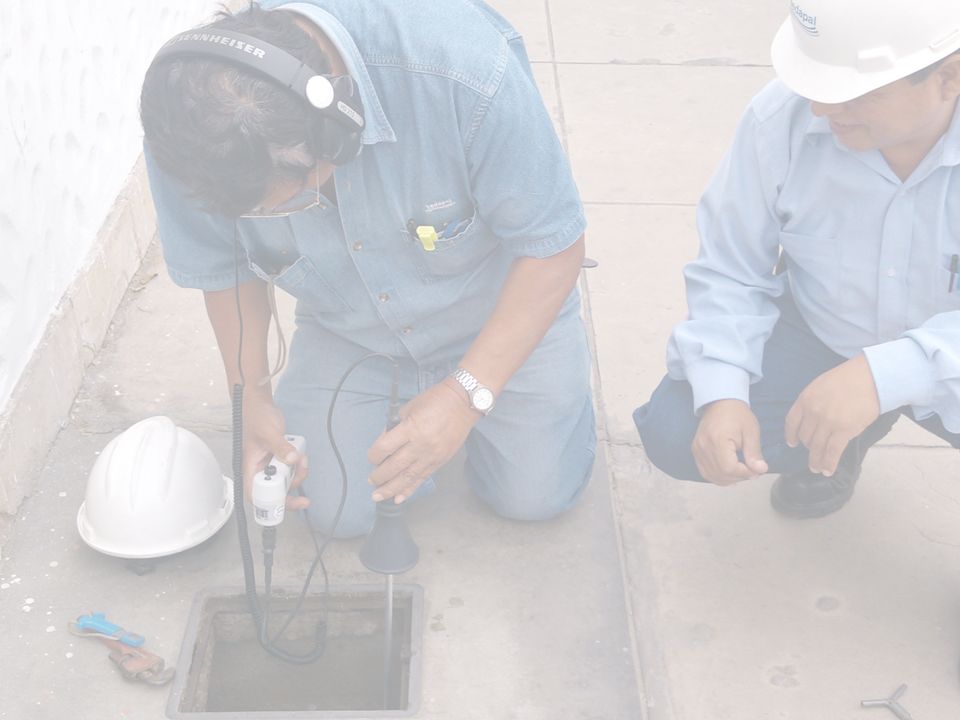

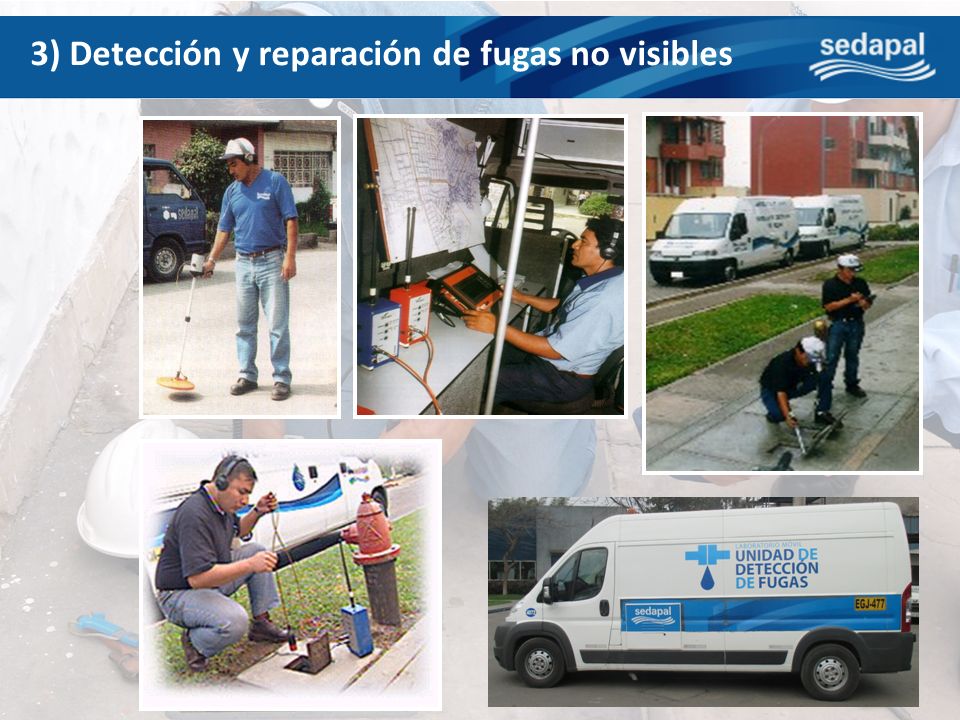

19 DETECCION DE FUGAS 3) Detección y reparación de fugas no visibles

20 Fugas no visibles 21% 79%

21 4) Resultados Qmn S 67-1 AntesAntesDespuésDespués

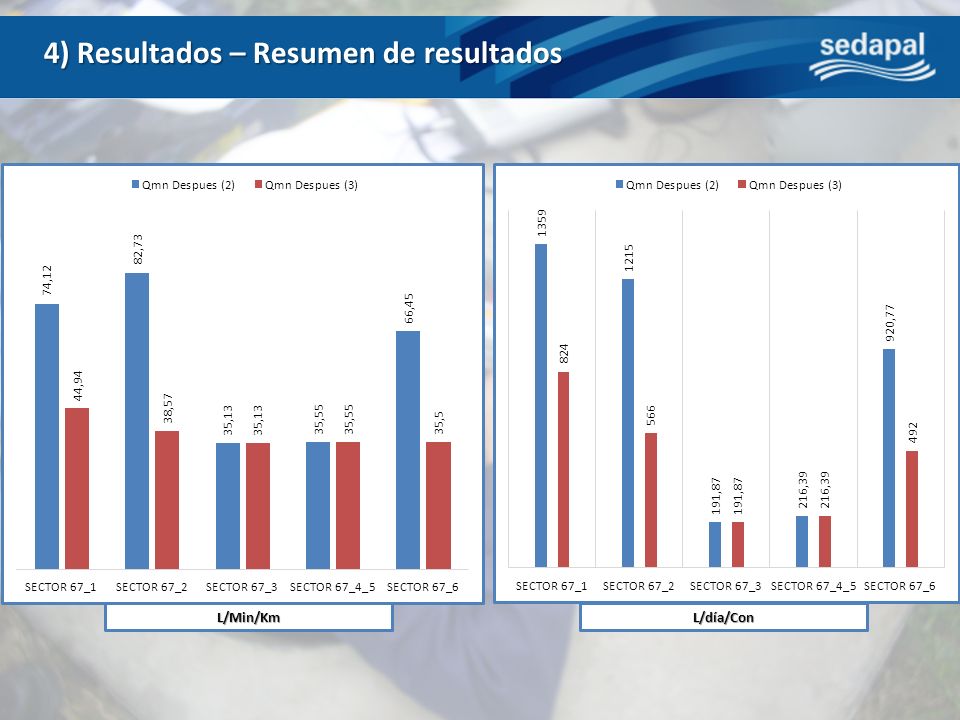

22 4) Resultados – Resumen de resultados L/Min/KmL/día/Con

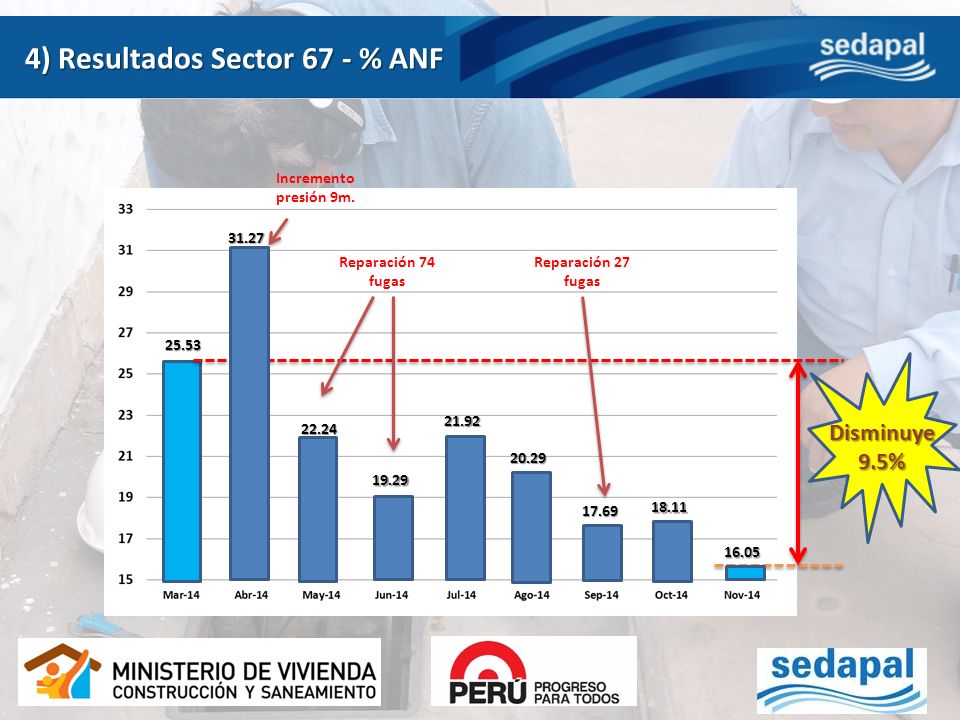

23 25.53 16.05 Disminuye 9.5% Incremento presión 9m.31.27 Reparación 74 fugas 22.24 19.29 21.92 Reparación 27 fugas 17.69 20.29 18.11 4) Resultados Sector 67 - % ANF

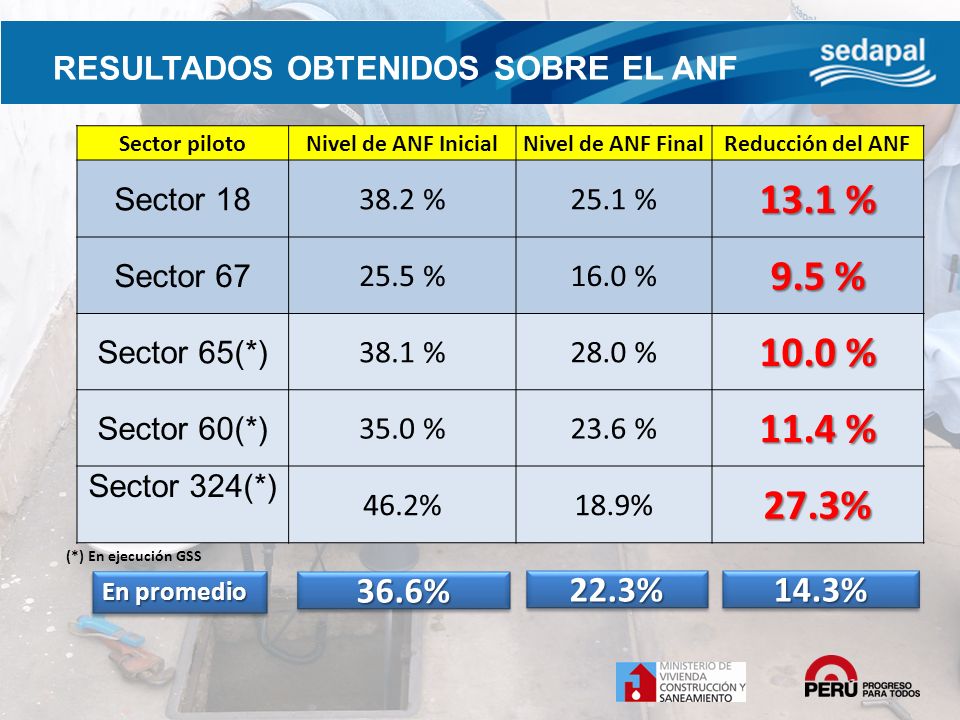

24 RESULTADOS OBTENIDOS SOBRE EL ANF Sector pilotoNivel de ANF InicialNivel de ANF FinalReducción del ANF Sector 18 38.2 %25.1 % 13.1 % Sector 67 25.5 %16.0 % 9.5 % Sector 65(*) 38.1 %28.0 % 10.0 % Sector 60(*) 35.0 %23.6 % 11.4 % Sector 324(*) 46.2%18.9%27.3% (*) En ejecución GSS 36.6%36.6% 22.3%22.3%14.3%14.3% En promedio

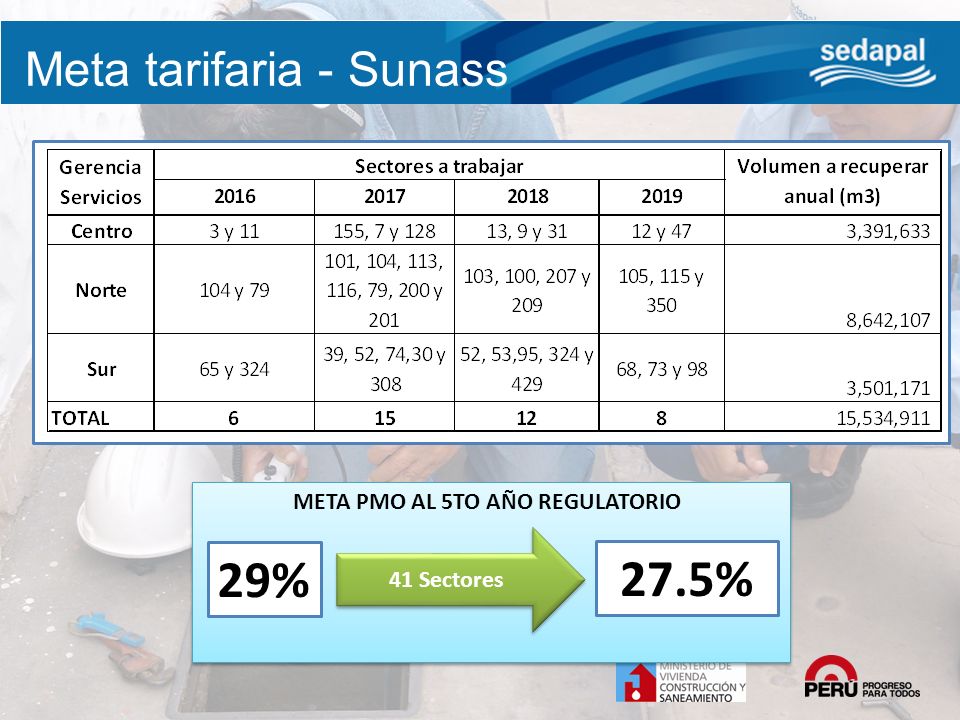

25 Meta tarifaria - Sunass 29% 27.5% 41 Sectores META PMO AL 5TO AÑO REGULATORIO

26 Comencemos haciendo lo que es necesario; luego, lo que es posible y, de repente, estaremos haciendo lo imposible. Gota de calidad Muchas Gracias

27

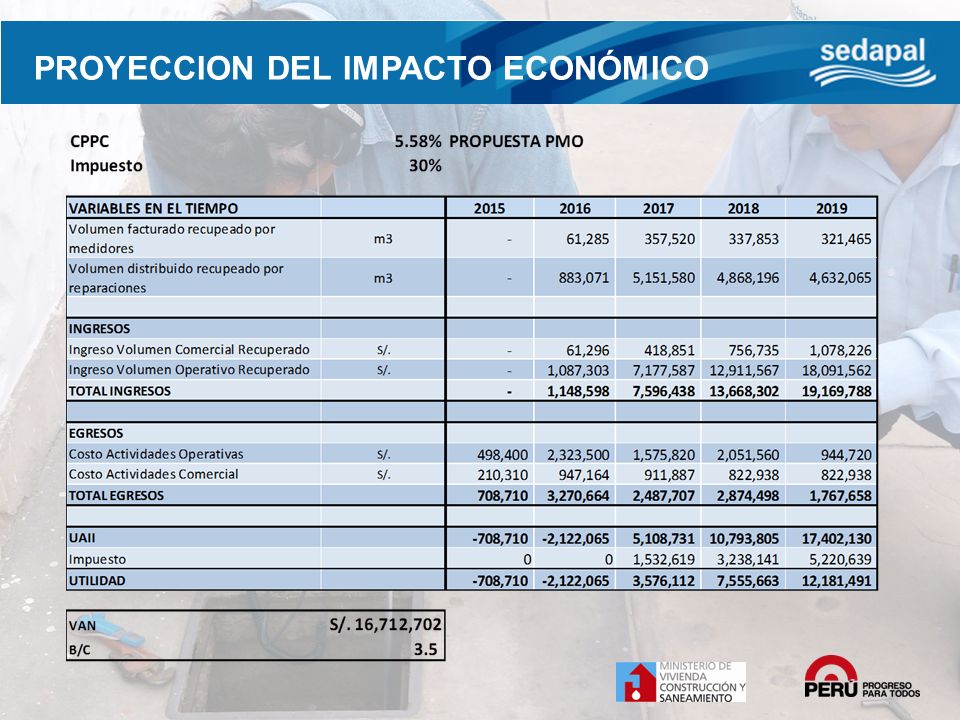

28 PROYECCION DEL IMPACTO ECONÓMICO

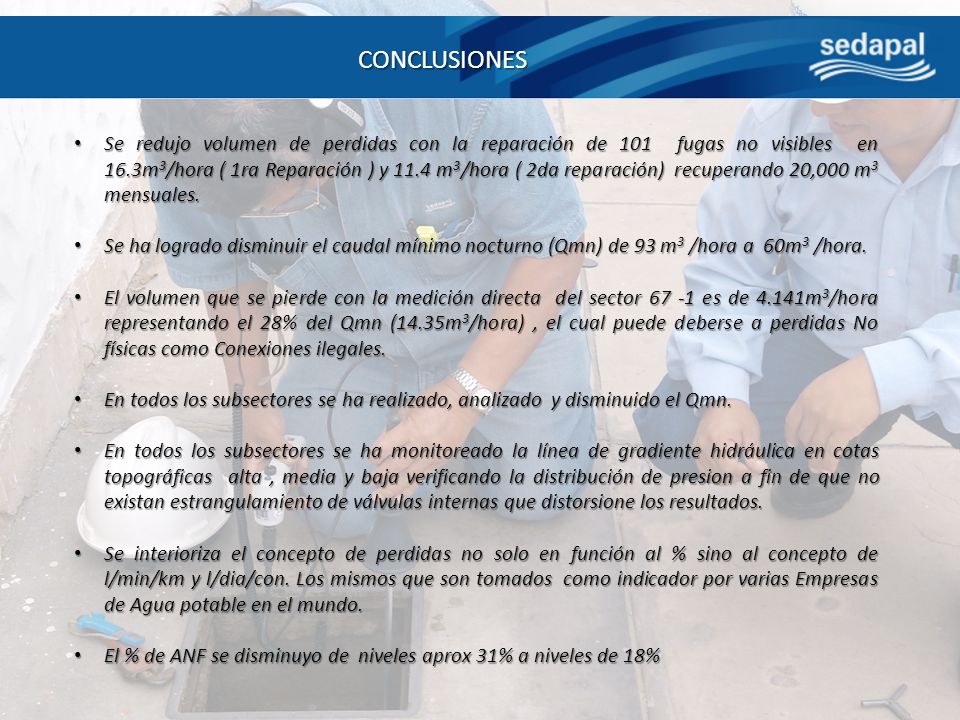

29 4) Resultados 67.6 – Caudales mínimos Nocturnos Reducción 17.27 m3/hora

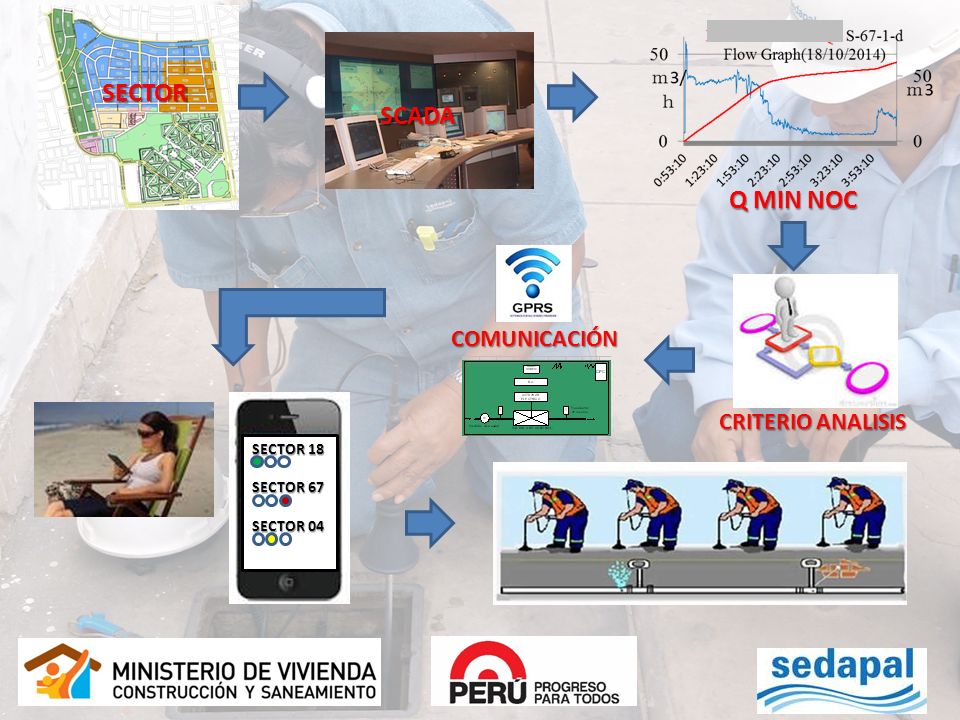

30 SECTOR 18 SECTOR 67 SECTOR 04 SECTOR SCADA Q MIN NOC CRITERIO ANALISIS COMUNICACIÓN
