PLAN DE MINADO SUBTERRANEO APLICADO EN LA CORPORACION MINERA ANANEA S

Presentación del tema: "PLAN DE MINADO SUBTERRANEO APLICADO EN LA CORPORACION MINERA ANANEA S"— Transcripción de la presentación:

1 PLAN DE MINADO SUBTERRANEO APLICADO EN LA CORPORACION MINERA ANANEA S
PLAN DE MINADO SUBTERRANEO APLICADO EN LA CORPORACION MINERA ANANEA S.A. M.Sc. ING. EUGENIO ARAUCANO DOMIGUEZ PROFESOR PRINCIPAL FACULTAD INGENIERIA DE MINAS UNVERSIDAD NACIONAL DEL ALTIPLANO

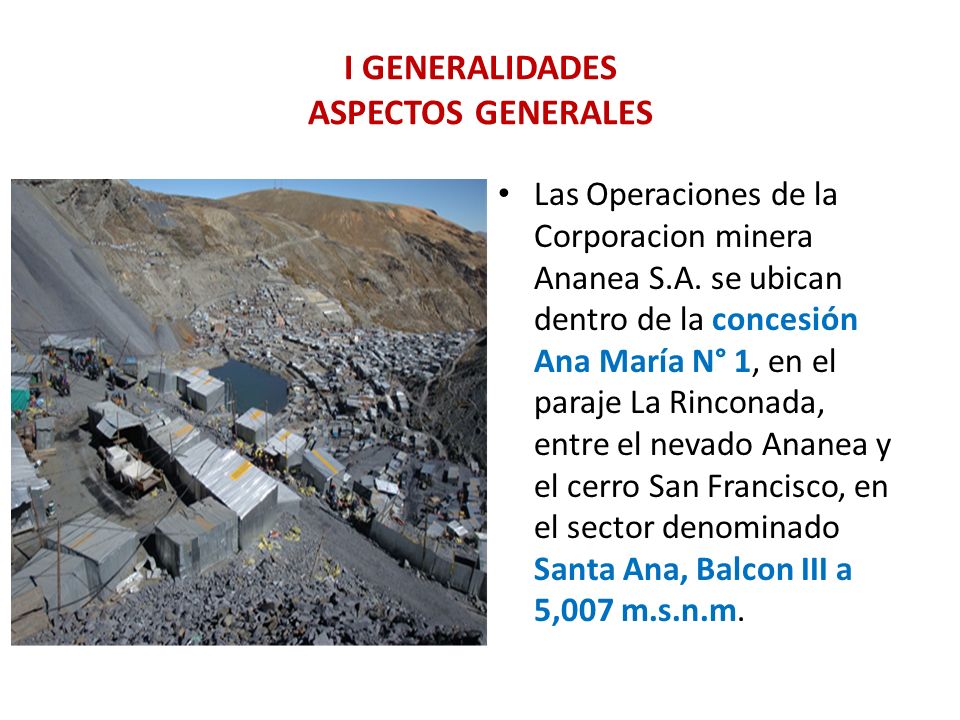

2 I GENERALIDADES ASPECTOS GENERALES
Las Operaciones de la Corporacion minera Ananea S.A. se ubican dentro de la concesión Ana María N° 1, en el paraje La Rinconada, entre el nevado Ananea y el cerro San Francisco, en el sector denominado Santa Ana, Balcon III a 5,007 m.s.n.m.

3 ASPECTOS GENERALES La U.E.A. cubre 1,419 hectáreas y está conformada por las siguientes concesiones mineras tituladas e inscritas en los Registros Públicos de Minera. Concesión Extensión Ana Maria Has. Ana Marla N° Has Ana Marla N° Has. Ana Marla N° Has. Ana Marla N° Has. La UEA Ana María, en la concesión minera Ana maría 1 que tiene labores mineras en operación como Santa Ana, Balcon III y Comuni 21, La planta de beneficio y deposito de botaderos de desmonte y relaves

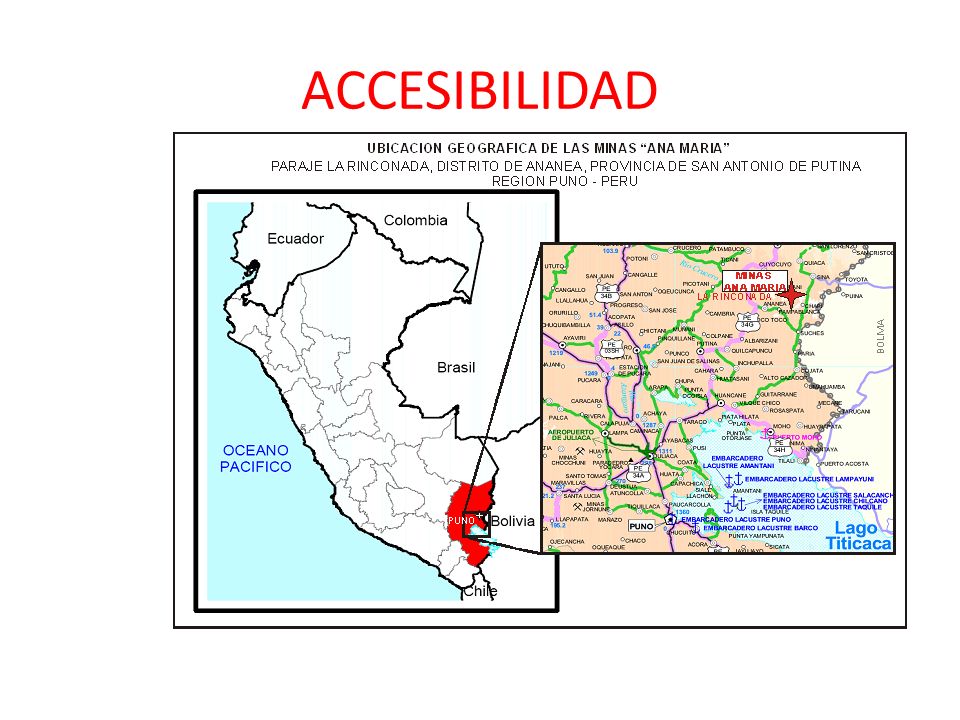

4 ACCESIBILIDAD

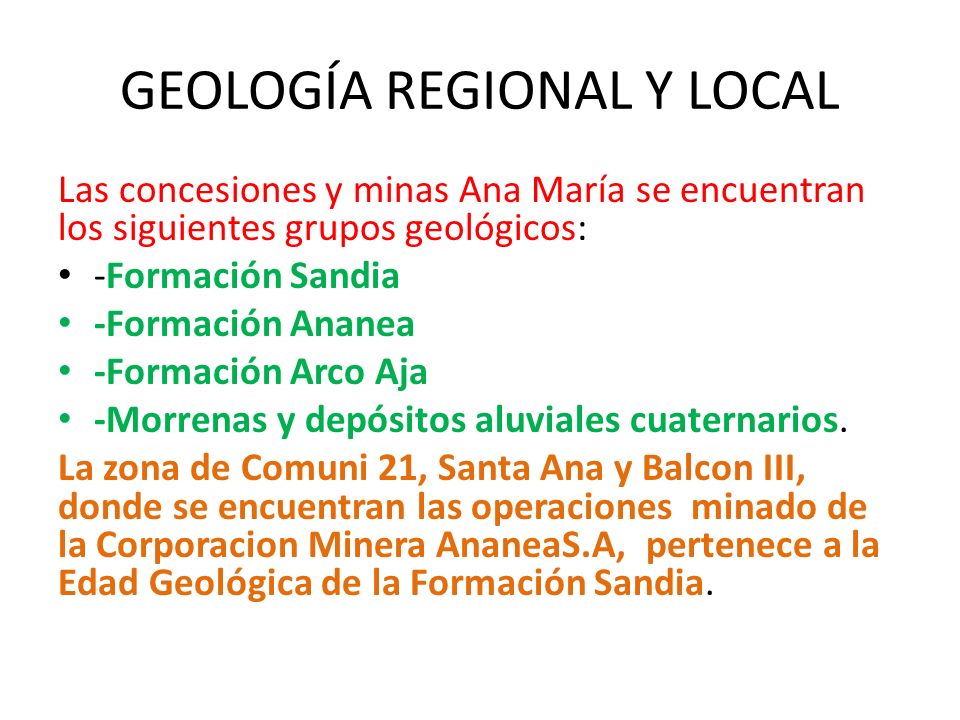

5 GEOLOGÍA REGIONAL Y LOCAL
Las concesiones y minas Ana María se encuentran los siguientes grupos geológicos: -Formación Sandia -Formación Ananea -Formación Arco Aja -Morrenas y depósitos aluviales cuaternarios. La zona de Comuni 21, Santa Ana y Balcon III, donde se encuentran las operaciones minado de la Corporacion Minera AnaneaS.A, pertenece a la Edad Geológica de la Formación Sandia.

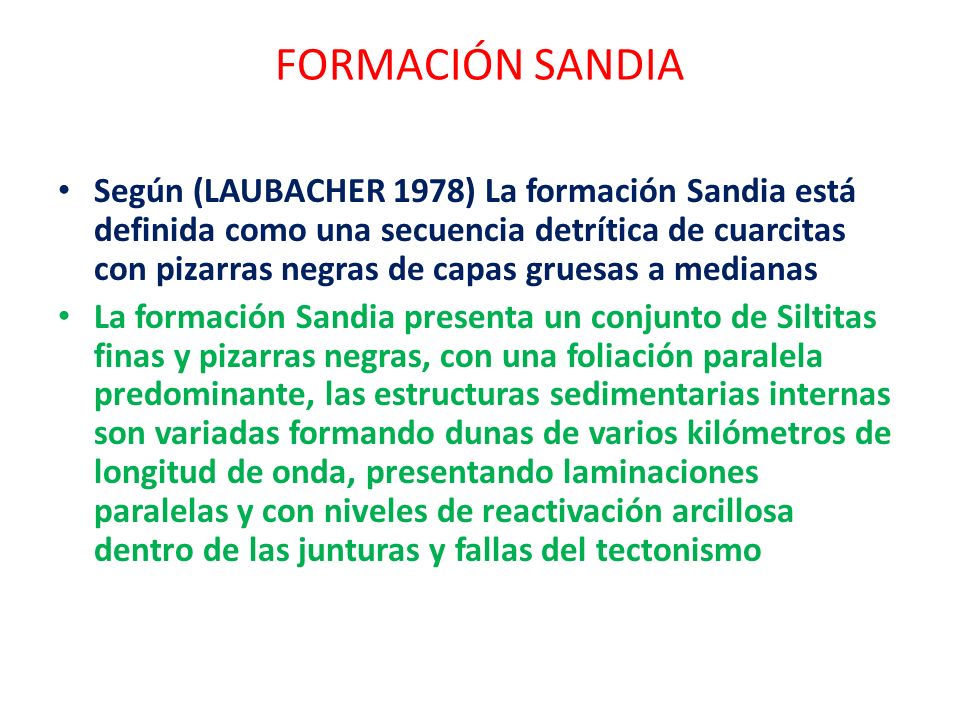

6 FORMACIÓN SANDIA   Según (LAUBACHER 1978) La formación Sandia está definida como una secuencia detrítica de cuarcitas con pizarras negras de capas gruesas a medianas La formación Sandia presenta un conjunto de Siltitas finas y pizarras negras, con una foliación paralela predominante, las estructuras sedimentarias internas son variadas formando dunas de varios kilómetros de longitud de onda, presentando laminaciones paralelas y con niveles de reactivación arcillosa dentro de las junturas y fallas del tectonismo

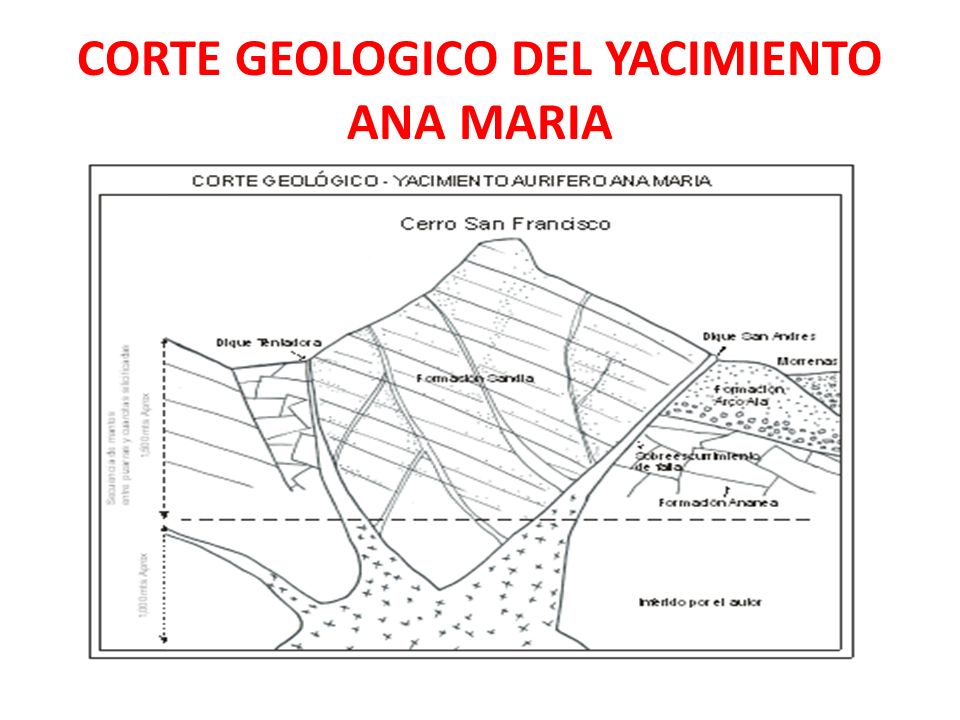

7 CORTE GEOLOGICO DEL YACIMIENTO ANA MARIA

8 MANTO Nivel Santa Ana Manto mantiene potencias promedio de 4 cm. de característica irregular, compuesto por cuarzo levemente ahumado, y aglomeraciones de cuarzo lechoso, con ínfimas trazas de piritas, se mantiene pegado a sus rocas encajonantes, las cuales en el nivel superior presenta una capa de 40 cm. de cuarcita, la caja piso es de 80 cm. de pizarra, la ley promedio del manto es de 12 gr-Au/ton.

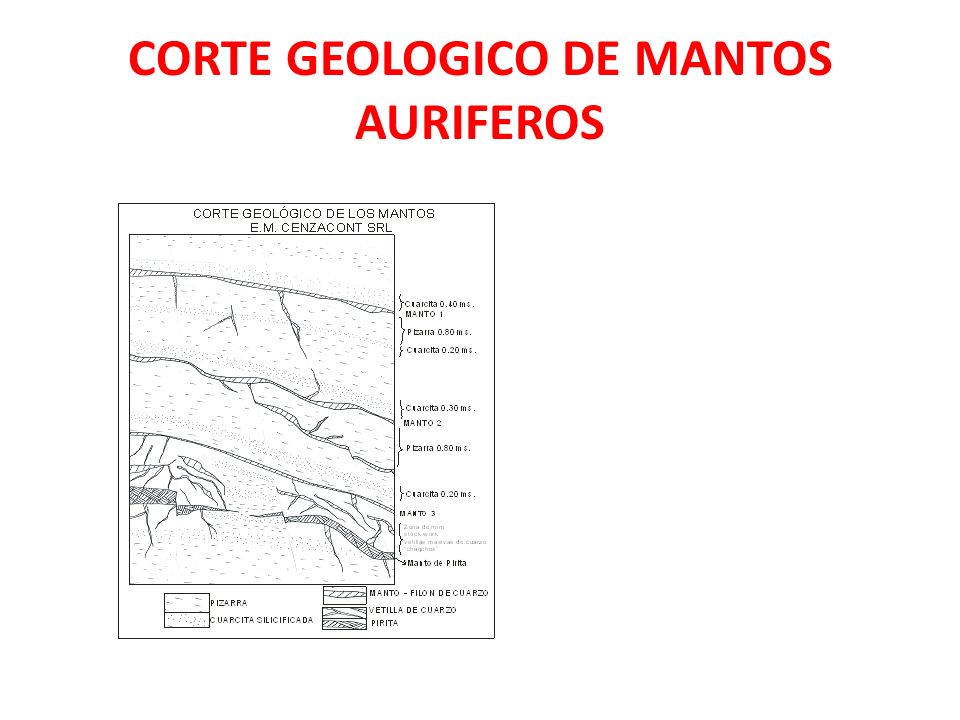

9 CORTE GEOLOGICO DE MANTOS AURIFEROS

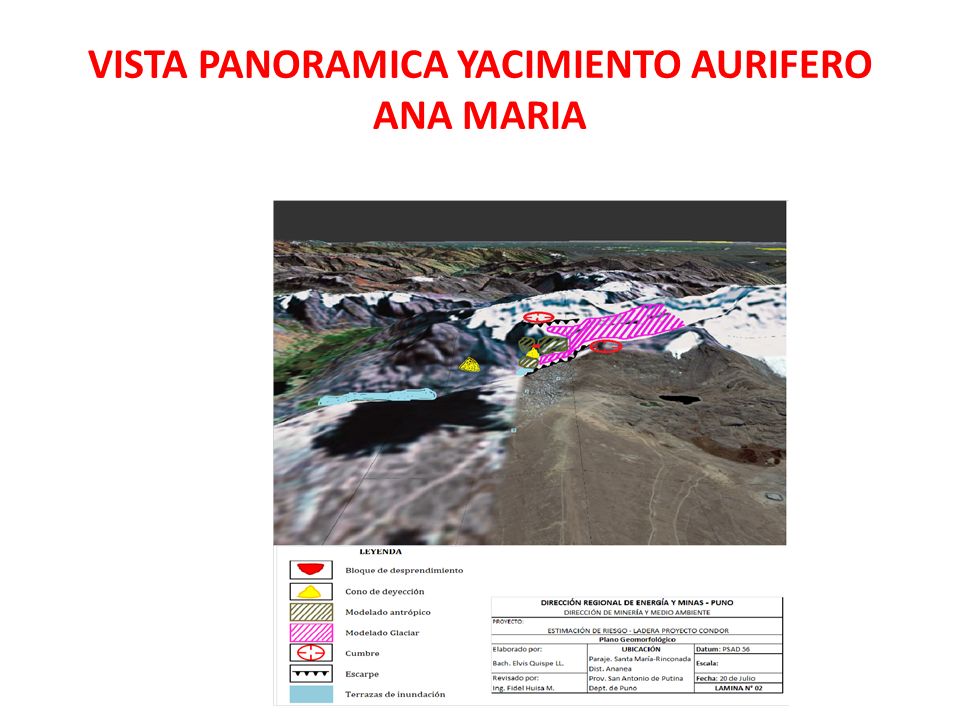

10 VISTA PANORAMICA YACIMIENTO AURIFERO ANA MARIA

11 II.-DISEÑO DE MINADO El diseño se basa en las características geológicas y geo mecánicas del yacimiento teniendo en cuenta los siguientes parámetros. Tipo de roca: pizarra Estructura: manto Rumbo: Norte - Sur Buzamiento: 25 a 30 grados de inclinación hacia el sur Potencia promedio de manto: 0.08mts Separación entre manto y manto 30 mts Macizo rocoso: competente Rocas encajonantes : pizarras y pizarras cuarcíferas

12 El Diseño de Minas: Acción que relaciona los conocimientos científicos mineros
MECANICA DE ROCAS METODOS DE EXPLOTACIÓN VENTILACIÓN DE MINAS SEGURIDAD DISEÑO DE MINAS ASUNTOS AMBIENTALES SERVICIOS EQUIPO MINERO, Otros

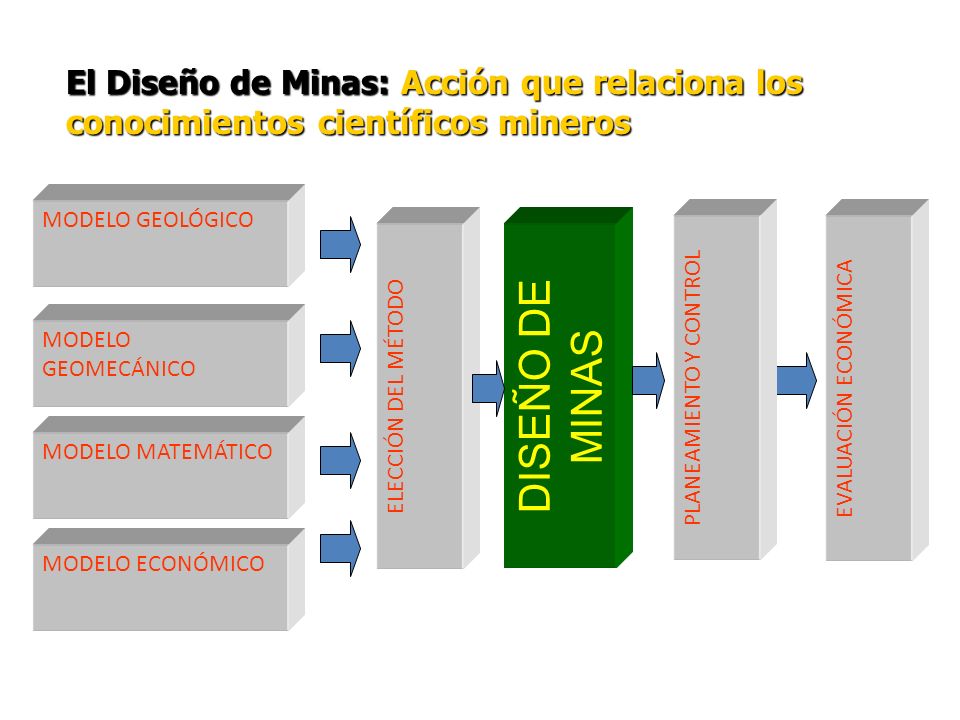

13 PLANEAMIENTO Y CONTROL
El Diseño de Minas: Acción que relaciona los conocimientos científicos mineros MODELO GEOLÓGICO MODELO GEOMECÁNICO DISEÑO DE MINAS PLANEAMIENTO Y CONTROL EVALUACIÓN ECONÓMICA ELECCIÓN DEL MÉTODO MODELO MATEMÁTICO MODELO ECONÓMICO

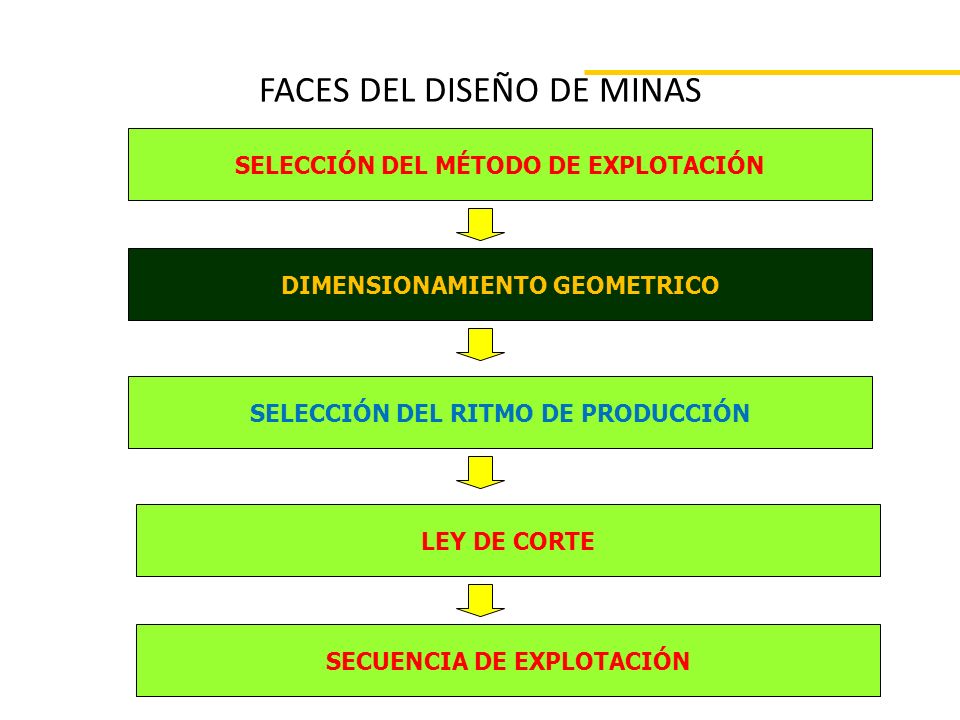

14 FACES DEL DISEÑO DE MINAS
SELECCIÓN DEL MÉTODO DE EXPLOTACIÓN DIMENSIONAMIENTO GEOMETRICO SELECCIÓN DEL RITMO DE PRODUCCIÓN LEY DE CORTE SECUENCIA DE EXPLOTACIÓN

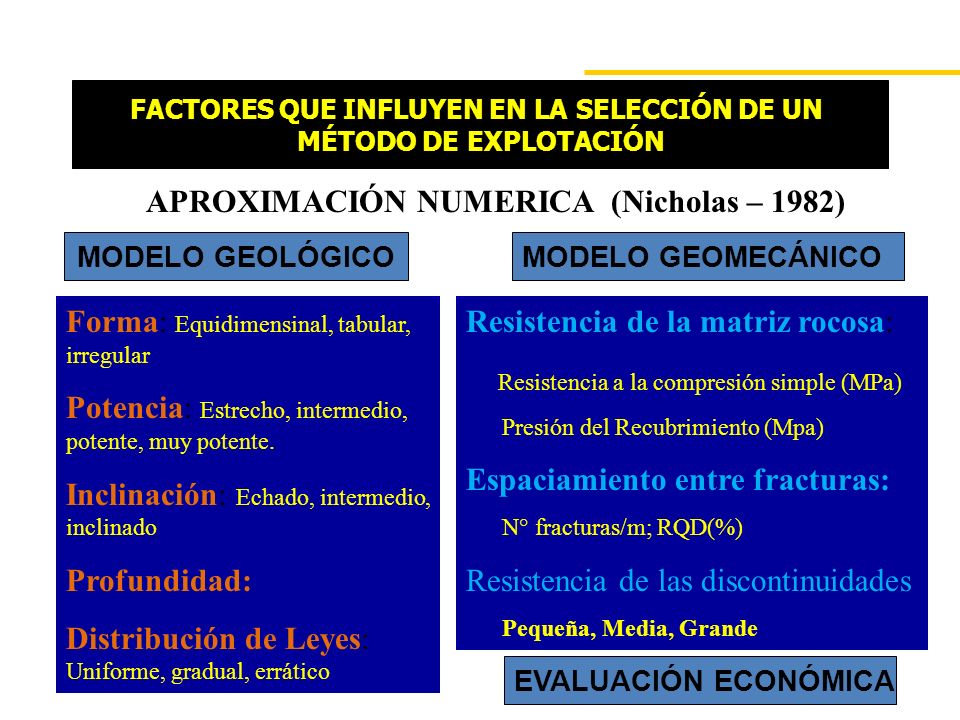

15 FACTORES QUE INFLUYEN EN LA SELECCIÓN DE UN
MÉTODO DE EXPLOTACIÓN APROXIMACIÓN NUMERICA (Nicholas – 1982) MODELO GEOLÓGICO MODELO GEOMECÁNICO Forma: Equidimensinal, tabular, irregular Potencia: Estrecho, intermedio, potente, muy potente. Inclinación: Echado, intermedio, inclinado Profundidad: Distribución de Leyes: Uniforme, gradual, errático Resistencia de la matriz rocosa: Resistencia a la compresión simple (MPa) Presión del Recubrimiento (Mpa) Espaciamiento entre fracturas: N° fracturas/m; RQD(%) Resistencia de las discontinuidades Pequeña, Media, Grande EVALUACIÓN ECONÓMICA

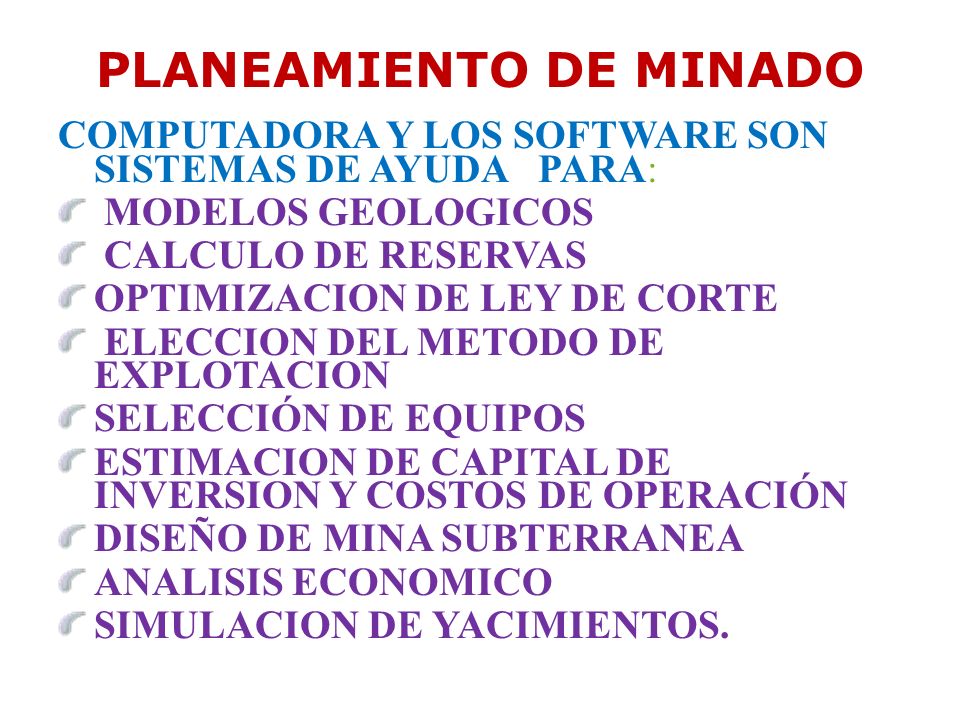

16 PLANEAMIENTO DE MINADO
COMPUTADORA Y LOS SOFTWARE SON SISTEMAS DE AYUDA PARA: MODELOS GEOLOGICOS CALCULO DE RESERVAS OPTIMIZACION DE LEY DE CORTE ELECCION DEL METODO DE EXPLOTACION SELECCIÓN DE EQUIPOS ESTIMACION DE CAPITAL DE INVERSION Y COSTOS DE OPERACIÓN DISEÑO DE MINA SUBTERRANEA ANALISIS ECONOMICO SIMULACION DE YACIMIENTOS.

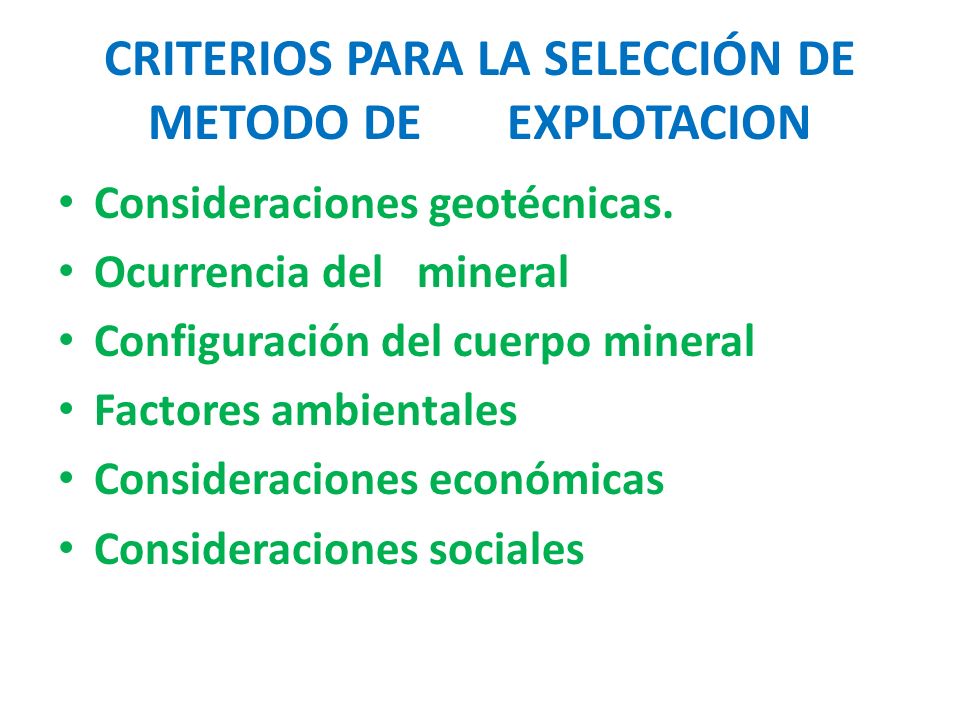

17 CRITERIOS PARA LA SELECCIÓN DE METODO DE EXPLOTACION
Consideraciones geotécnicas. Ocurrencia del mineral Configuración del cuerpo mineral Factores ambientales Consideraciones económicas Consideraciones sociales

18 ELECCEION DEL METODO DE EXPLOTACION Y PLANIFICACION DE LA MINA
Comprende dos fases Primera fase: geometría del yacimiento, la distribución de la ley de mineral y las propiedades geomecánicas Segunda fase: la explotabilidad del yacimiento determinada por el precio del mineral, posibilidades de producción y ley del yacimiento

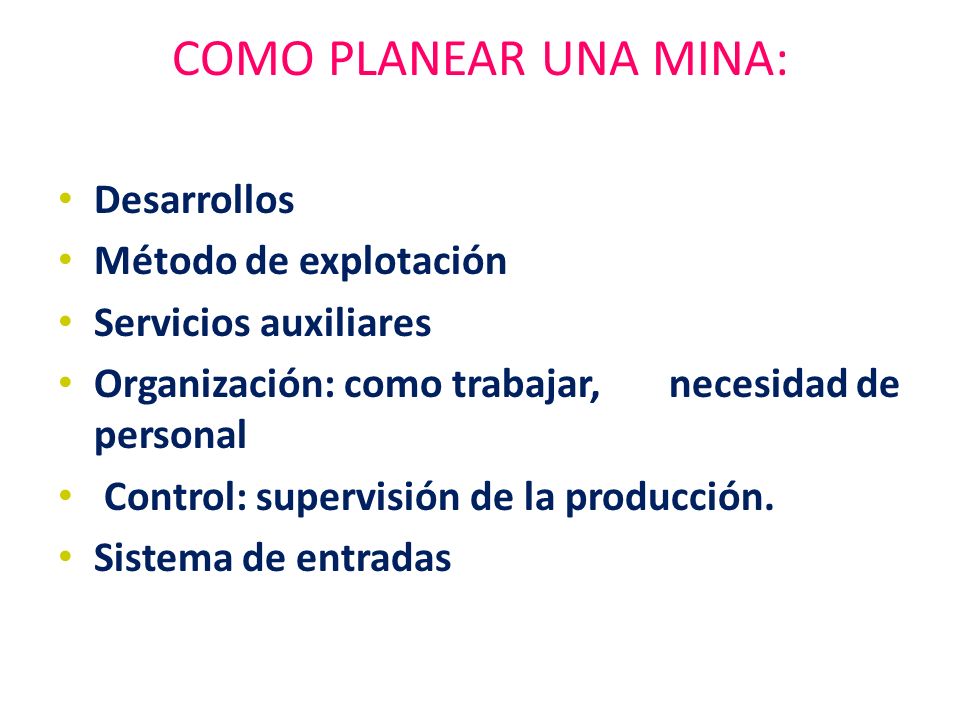

19 COMO PLANEAR UNA MINA: Desarrollos Método de explotación
Servicios auxiliares Organización: como trabajar, necesidad de personal Control: supervisión de la producción. Sistema de entradas

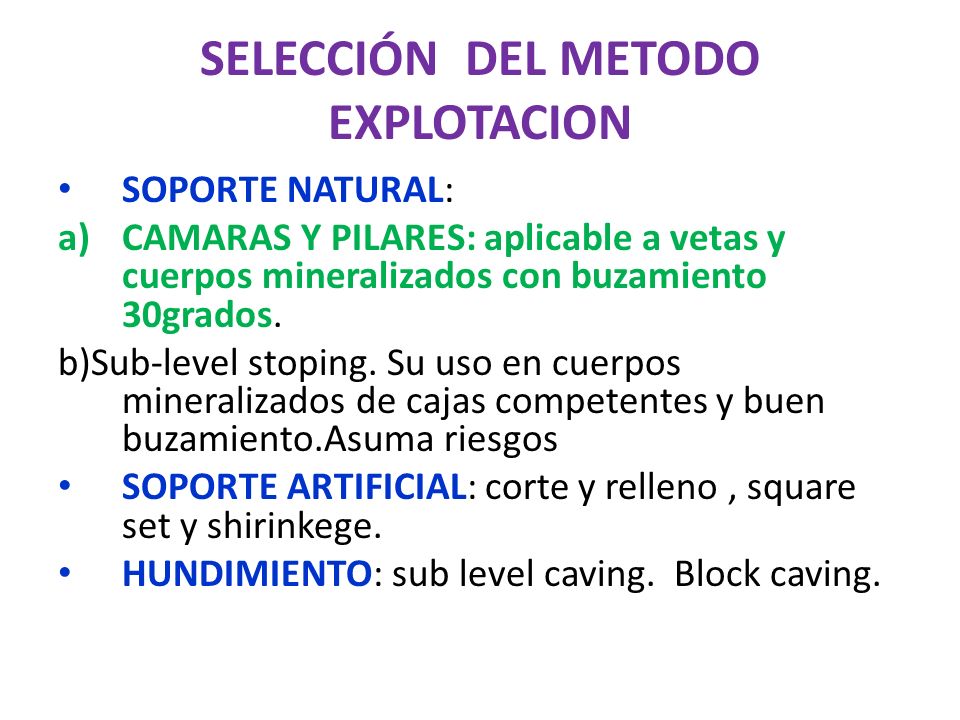

20 SELECCIÓN DEL METODO EXPLOTACION
SOPORTE NATURAL: CAMARAS Y PILARES: aplicable a vetas y cuerpos mineralizados con buzamiento 30grados. b)Sub-level stoping. Su uso en cuerpos mineralizados de cajas competentes y buen buzamiento.Asuma riesgos SOPORTE ARTIFICIAL: corte y relleno , square set y shirinkege. HUNDIMIENTO: sub level caving. Block caving.

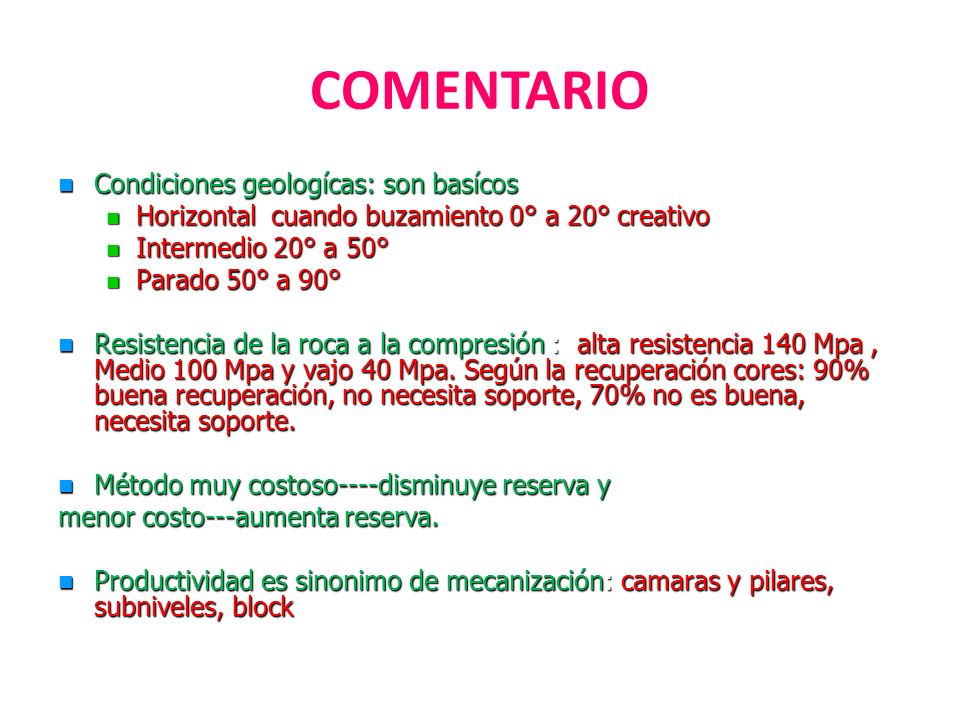

21 COMENTARIO Condiciones geologícas: son basícos
Horizontal cuando buzamiento 0° a 20° creativo Intermedio 20° a 50° Parado 50° a 90° Resistencia de la roca a la compresión : alta resistencia 140 Mpa , Medio 100 Mpa y vajo 40 Mpa. Según la recuperación cores: 90% buena recuperación, no necesita soporte, 70% no es buena, necesita soporte. Método muy costoso----disminuye reserva y menor costo---aumenta reserva. Productividad es sinonimo de mecanización: camaras y pilares, subniveles, block

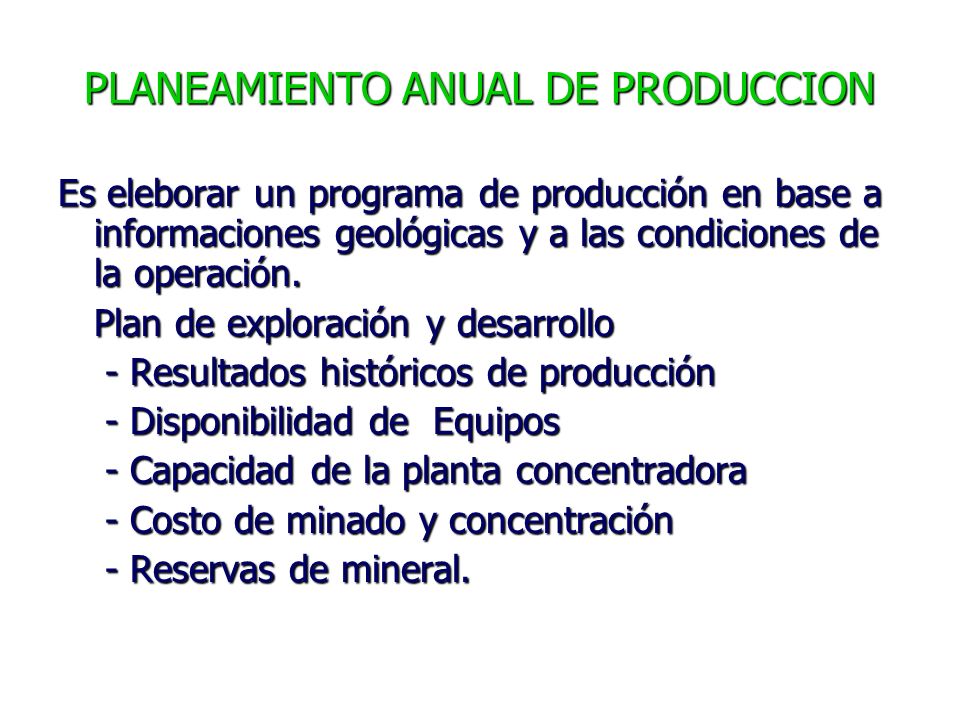

22 PLANEAMIENTO ANUAL DE PRODUCCION
Es eleborar un programa de producción en base a informaciones geológicas y a las condiciones de la operación. Plan de exploración y desarrollo - Resultados históricos de producción - Disponibilidad de Equipos - Capacidad de la planta concentradora - Costo de minado y concentración - Reservas de mineral.

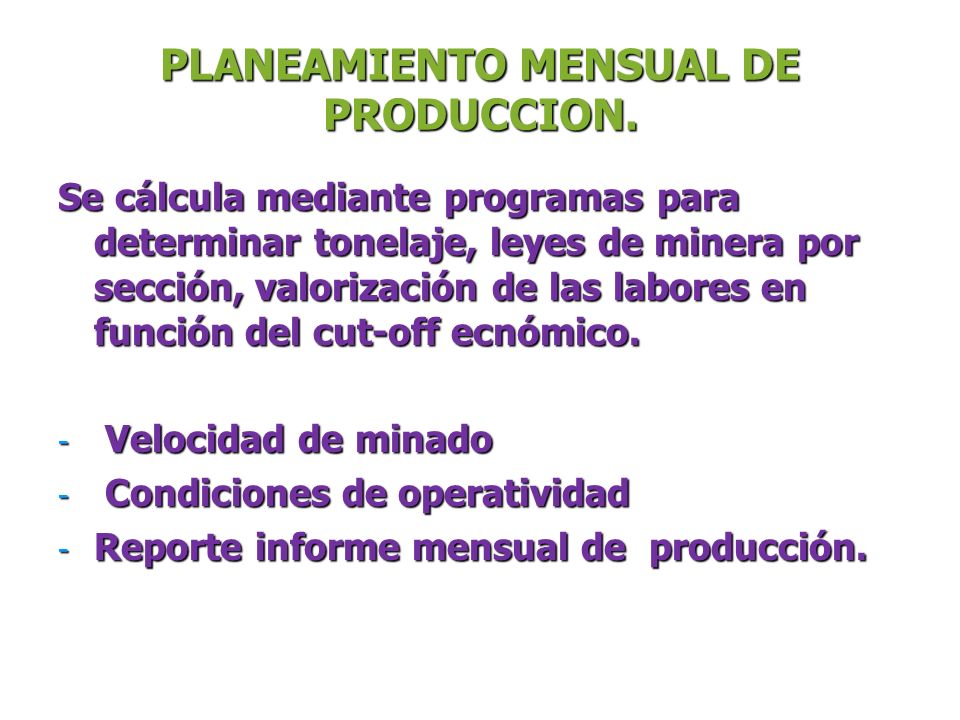

23 PLANEAMIENTO MENSUAL DE PRODUCCION.
Se cálcula mediante programas para determinar tonelaje, leyes de minera por sección, valorización de las labores en función del cut-off ecnómico. Velocidad de minado Condiciones de operatividad Reporte informe mensual de producción.

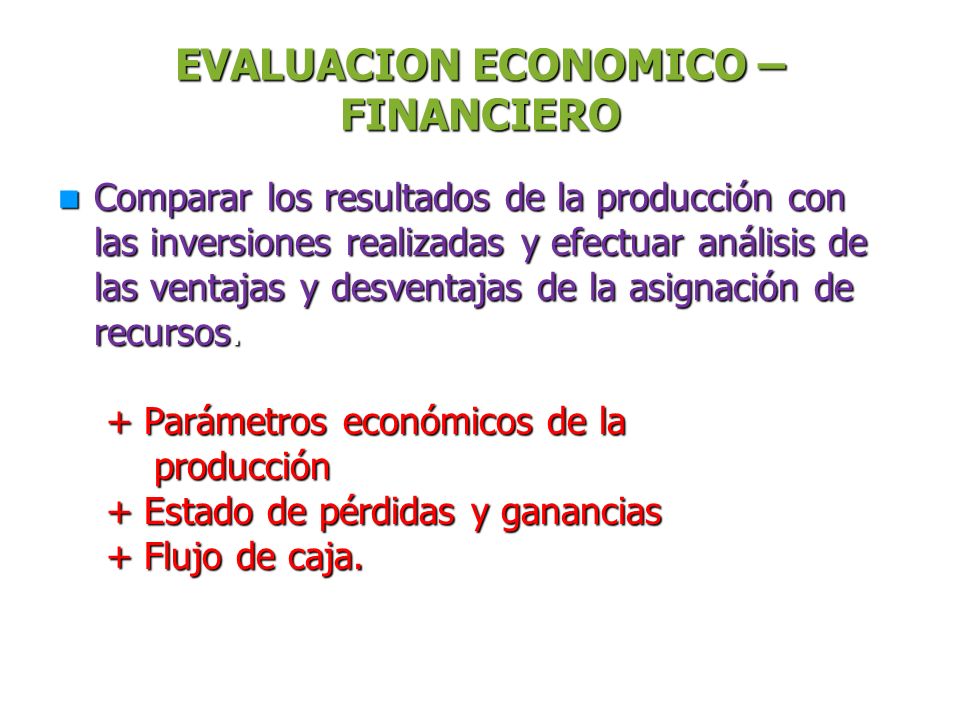

24 EVALUACION ECONOMICO – FINANCIERO
Comparar los resultados de la producción con las inversiones realizadas y efectuar análisis de las ventajas y desventajas de la asignación de recursos Parámetros económicos de la producción + Estado de pérdidas y ganancias + Flujo de caja.

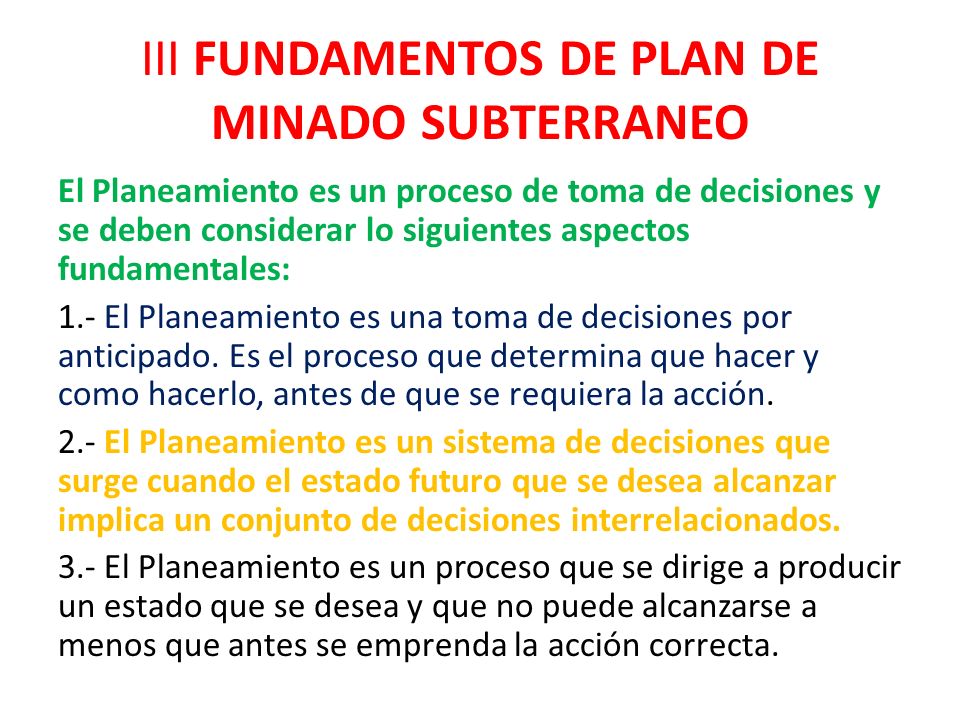

25 III FUNDAMENTOS DE PLAN DE MINADO SUBTERRANEO
El Planeamiento es un proceso de toma de decisiones y se deben considerar lo siguientes aspectos fundamentales: 1.- El Planeamiento es una toma de decisiones por anticipado. Es el proceso que determina que hacer y como hacerlo, antes de que se requiera la acción. 2.- El Planeamiento es un sistema de decisiones que surge cuando el estado futuro que se desea alcanzar implica un conjunto de decisiones interrelacionados. 3.- El Planeamiento es un proceso que se dirige a producir un estado que se desea y que no puede alcanzarse a menos que antes se emprenda la acción correcta.

26 OBJETIVOS DE LA PLANIFICACION
El Planeamiento de Minado es una actividad orientada al futuro, cuyo propósito fundamental es proyectar la vida de una mina a lo largo del tiempo; no solo en una dirección, si no buscando nuevos caminos y adaptando su existencia a la de los sistemas de los cuales vive

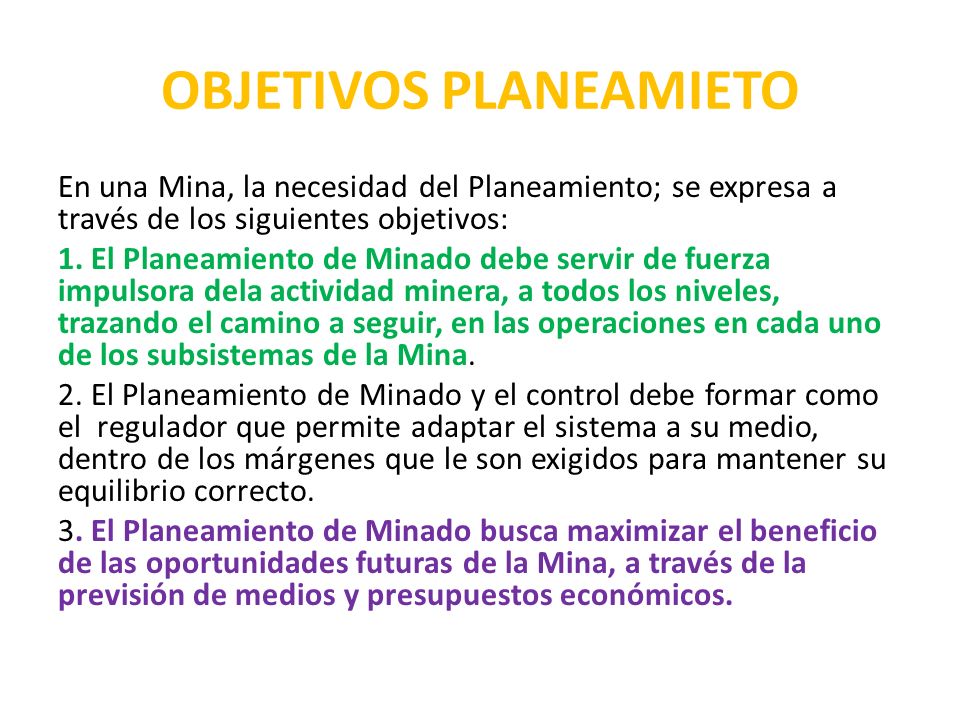

27 OBJETIVOS PLANEAMIETO
En una Mina, la necesidad del Planeamiento; se expresa a través de los siguientes objetivos: 1. El Planeamiento de Minado debe servir de fuerza impulsora dela actividad minera, a todos los niveles, trazando el camino a seguir, en las operaciones en cada uno de los subsistemas de la Mina. 2. El Planeamiento de Minado y el control debe formar como el regulador que permite adaptar el sistema a su medio, dentro de los márgenes que le son exigidos para mantener su equilibrio correcto. 3. El Planeamiento de Minado busca maximizar el beneficio de las oportunidades futuras de la Mina, a través de la previsión de medios y presupuestos económicos.

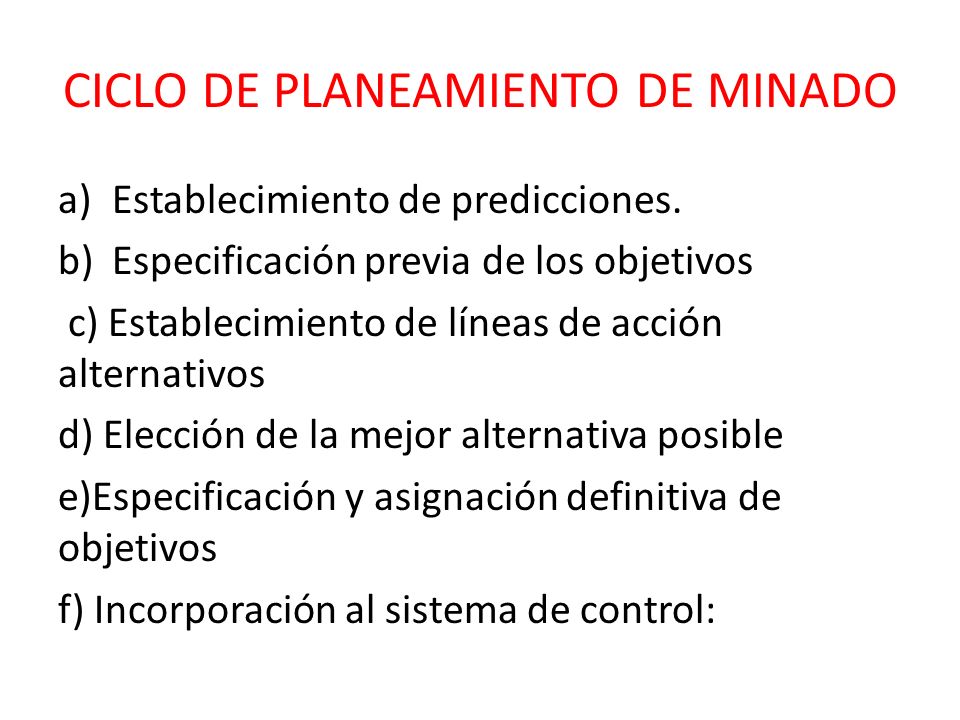

28 CICLO DE PLANEAMIENTO DE MINADO
Establecimiento de predicciones. Especificación previa de los objetivos c) Establecimiento de líneas de acción alternativos d) Elección de la mejor alternativa posible e)Especificación y asignación definitiva de objetivos f) Incorporación al sistema de control:

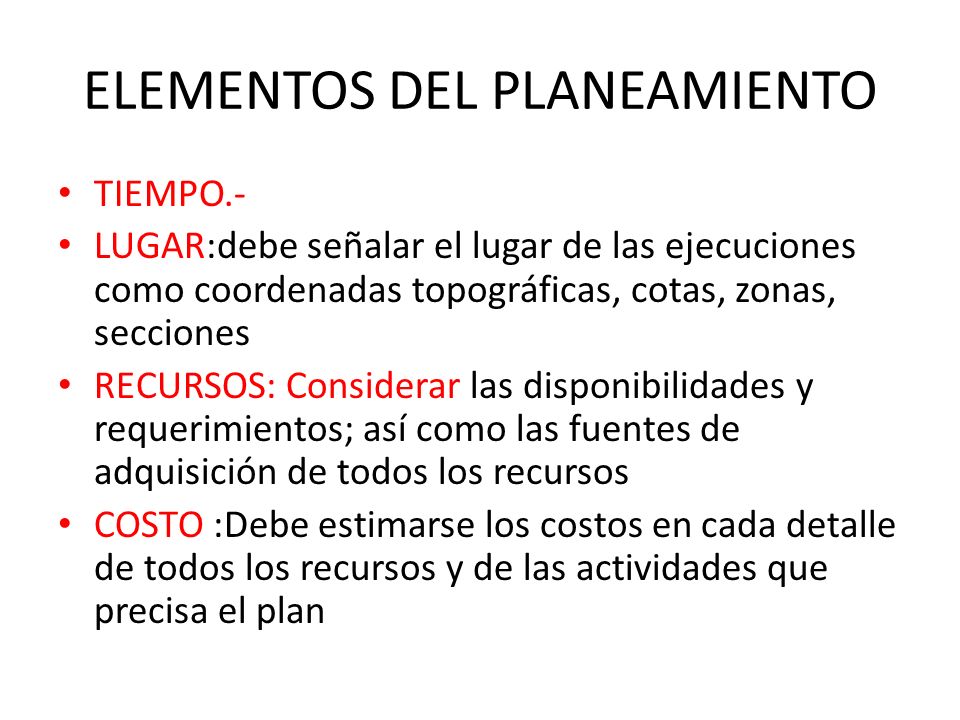

29 ELEMENTOS DEL PLANEAMIENTO
TIEMPO.- LUGAR:debe señalar el lugar de las ejecuciones como coordenadas topográficas, cotas, zonas, secciones RECURSOS: Considerar las disponibilidades y requerimientos; así como las fuentes de adquisición de todos los recursos COSTO :Debe estimarse los costos en cada detalle de todos los recursos y de las actividades que precisa el plan

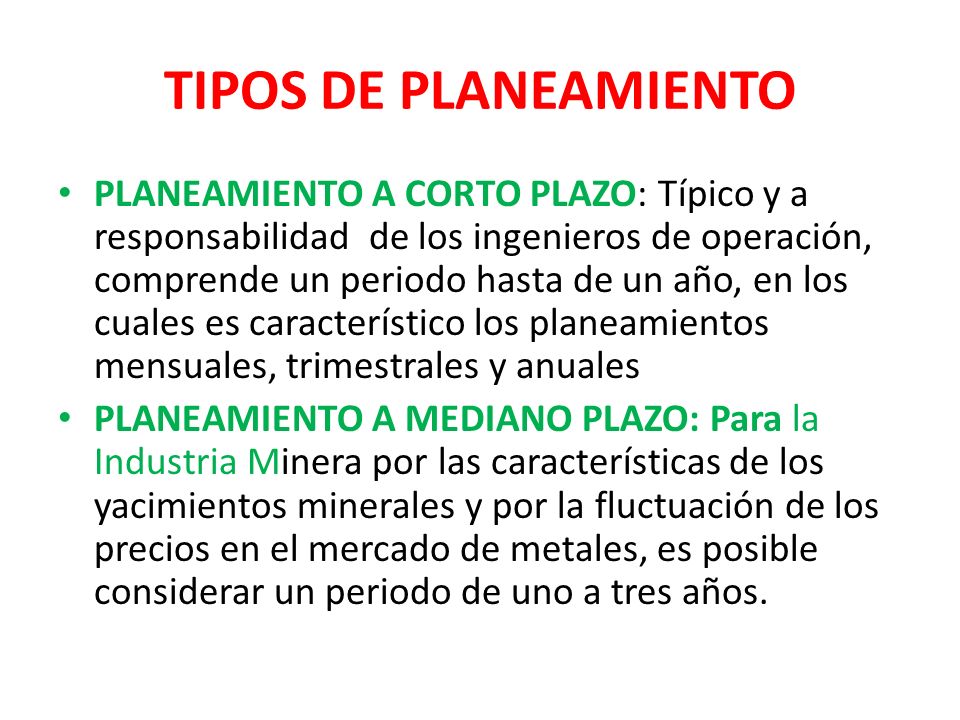

30 TIPOS DE PLANEAMIENTO PLANEAMIENTO A CORTO PLAZO: Típico y a responsabilidad de los ingenieros de operación, comprende un periodo hasta de un año, en los cuales es característico los planeamientos mensuales, trimestrales y anuales PLANEAMIENTO A MEDIANO PLAZO: Para la Industria Minera por las características de los yacimientos minerales y por la fluctuación de los precios en el mercado de metales, es posible considerar un periodo de uno a tres años.

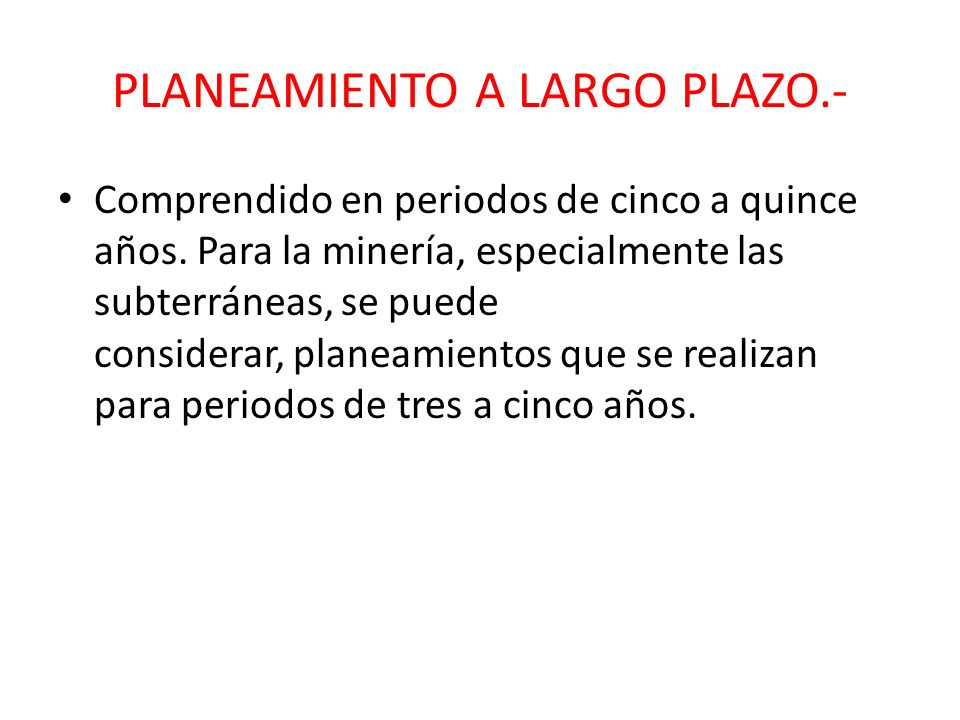

31 PLANEAMIENTO A LARGO PLAZO.-
Comprendido en periodos de cinco a quince años. Para la minería, especialmente las subterráneas, se puede considerar, planeamientos que se realizan para periodos de tres a cinco años.

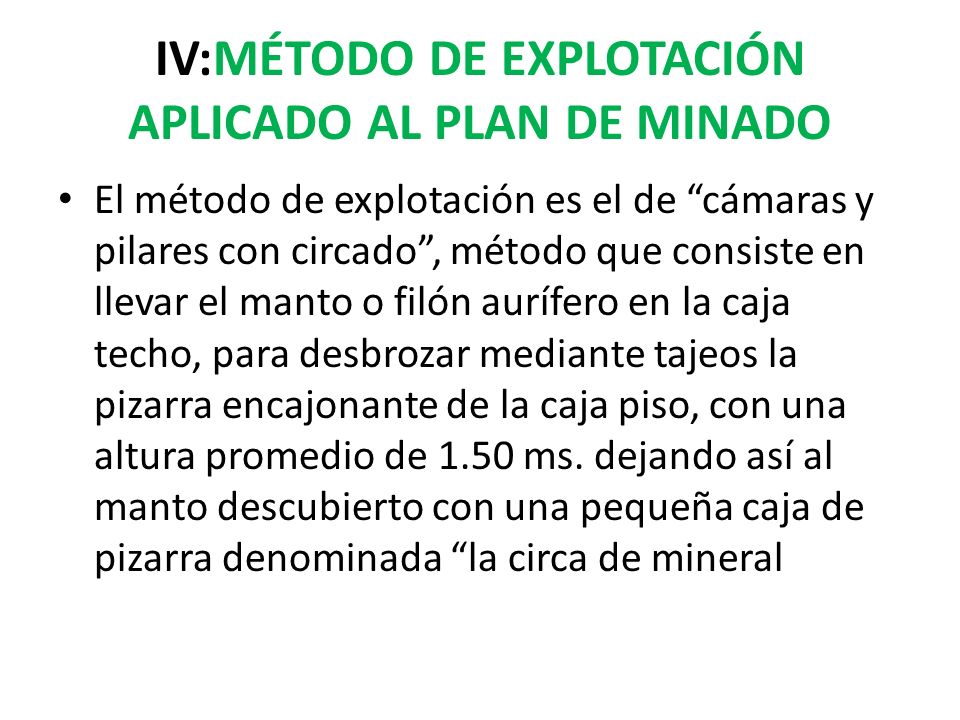

32 IV:MÉTODO DE EXPLOTACIÓN APLICADO AL PLAN DE MINADO
El método de explotación es el de “cámaras y pilares con circado”, método que consiste en llevar el manto o filón aurífero en la caja techo, para desbrozar mediante tajeos la pizarra encajonante de la caja piso, con una altura promedio de 1.50 ms. dejando así al manto descubierto con una pequeña caja de pizarra denominada “la circa de mineral

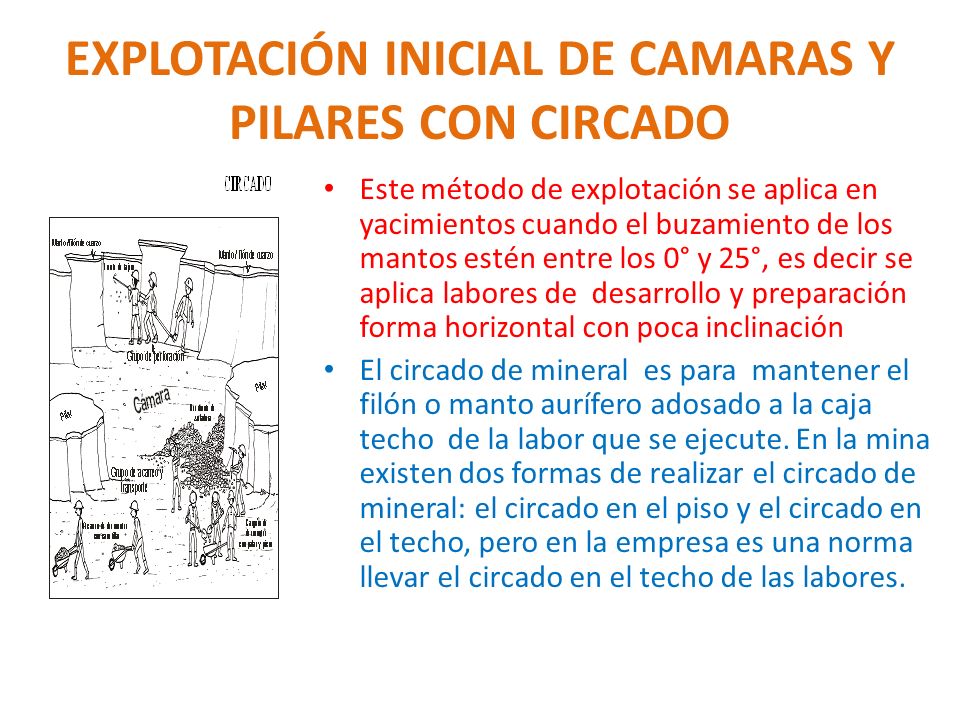

33 EXPLOTACIÓN INICIAL DE CAMARAS Y PILARES CON CIRCADO
Este método de explotación se aplica en yacimientos cuando el buzamiento de los mantos estén entre los 0° y 25°, es decir se aplica labores de desarrollo y preparación forma horizontal con poca inclinación El circado de mineral es para mantener el filón o manto aurífero adosado a la caja techo de la labor que se ejecute. En la mina existen dos formas de realizar el circado de mineral: el circado en el piso y el circado en el techo, pero en la empresa es una norma llevar el circado en el techo de las labores.

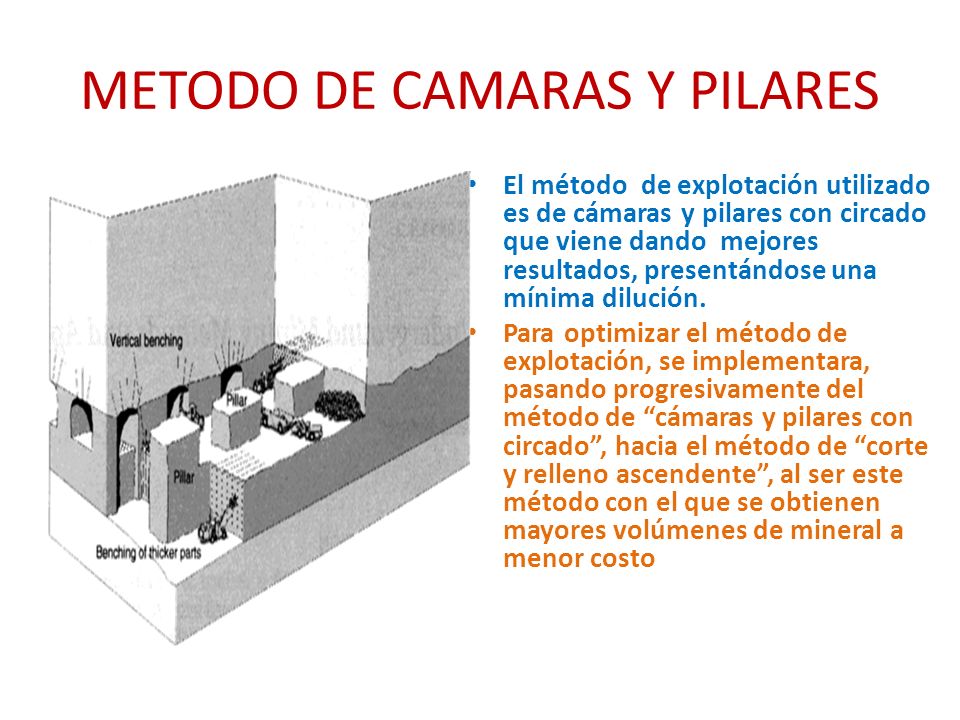

34 METODO DE CAMARAS Y PILARES
El método de explotación utilizado es de cámaras y pilares con circado que viene dando mejores resultados, presentándose una mínima dilución. Para optimizar el método de explotación, se implementara, pasando progresivamente del método de “cámaras y pilares con circado”, hacia el método de “corte y relleno ascendente”, al ser este método con el que se obtienen mayores volúmenes de mineral a menor costo

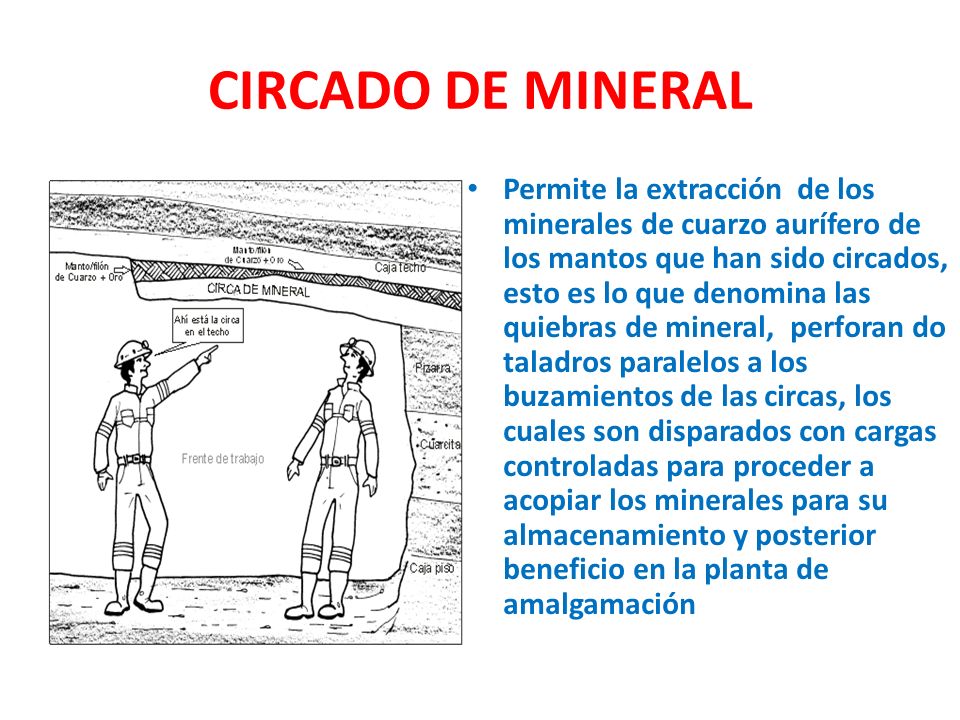

35 CIRCADO DE MINERAL Permite la extracción de los minerales de cuarzo aurífero de los mantos que han sido circados, esto es lo que denomina las quiebras de mineral, perforan do taladros paralelos a los buzamientos de las circas, los cuales son disparados con cargas controladas para proceder a acopiar los minerales para su almacenamiento y posterior beneficio en la planta de amalgamación

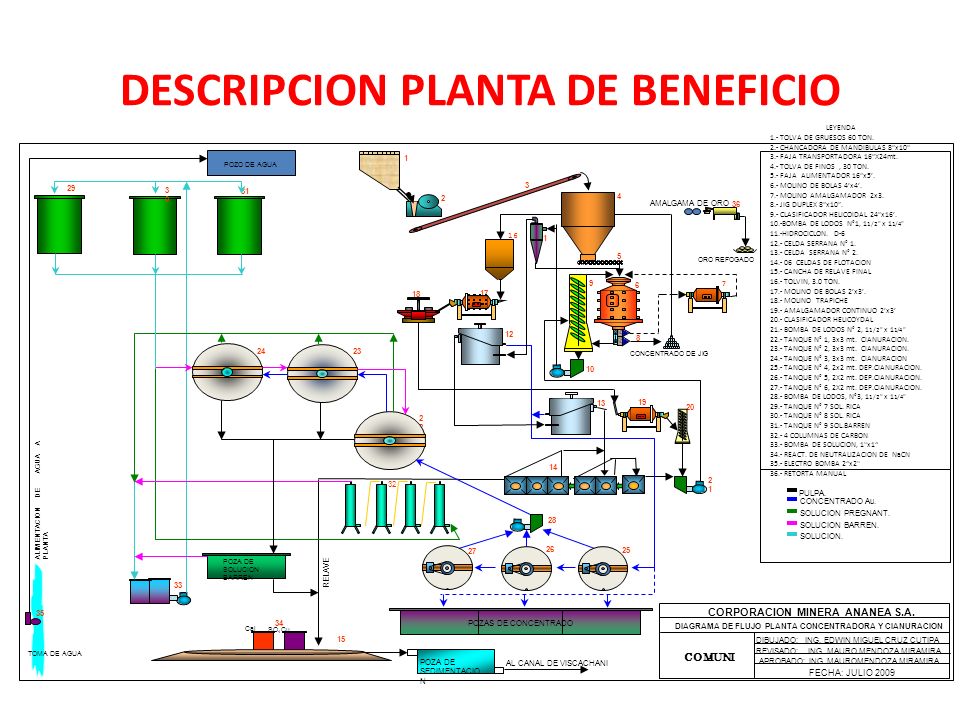

36 DESCRIPCION PLANTA DE BENEFICIO
LEYENDA 1.- TOLVA DE GRUESOS 60 TON. 2.- CHANCADORA DE MANDIBULAS 8”x10” 3.- FAJA TRANSPORTADORA 16”X24mt. 4.- TOLVA DE FINOS , 30 TON. 5.- FAJA ALIMENTADOR 16”x5’. 6.- MOLINO DE BOLAS 4’x4’. 7.- MOLINO AMALGAMADOR 2x3. 8.- JIG DUPLEX 8”x10”. 9.- CLASIFICADOR HELICOIDAL 24”x16’. 10.-BOMBA DE LODOS N°1, 11/2" x 11/4" 11.-HIDROCICLON. D-6 12.- CELDA SERRANA N° 1. 13.- CELDA SERRANA N° 2. CELDAS DE FLOTACION 15.- CANCHA DE RELAVE FINAL 16.- TOLVIN, 3.0 TON. 17.- MOLINO DE BOLAS 2’x3’. 18.- MOLINO TRAPICHE 19.- AMALGAMADOR CONTINUO 2’x3’ 20.- CLASIFICADOR HELICOYDAL 21.- BOMBA DE LODOS N° 2, 11/2" x 11/4" 22.- TANQUE N° 1, 3x3 mt. CIANURACION. 23.- TANQUE N° 2, 3x3 mt. CIANURACION. 24.- TANQUE N° 3, 3x3 mt. CIANURACION 25.- TANQUE N° 4, 2x2 mt. DEP.CIANURACION. 26.- TANQUE N° 5, 2X2 mt. DEP.CIANURACION. 27.- TANQUE N° 6, 2X2 mt. DEP.CIANURACION. 28.- BOMBA DE LODOS, N°3, 11/2" x 11/4" 29.- TANQUE N° 7 SOL. RICA 30.- TANQUE N° 8 SOL. RICA 31.- TANQUE N° 9 SOL.BARREN COLUMNAS DE CARBON 33.- BOMBA DE SOLUCION, 1"x1“ 34.- REACT. DE NEUTRALIZACION DE NaCN 35.- ELECTRO BOMBA 2“x2" 36.- RETORTA MANUAL CONCENTRADO DE JIG ORO REFOGADO 16 2 3 1 5 POZA DE SOLUCION BARREN 15 POZA DE SEDIMENTACION POZO DE AGUA TOMA DE AGUA 19 17 18 12 21 24 20 29 30 22 31 32 AL CANAL DE VISCACHANI Cal SO4 Cu ALIMENTACION DE AGUA A PLANTA 6 13 14 9 11 4 8 7 10 23 33 34 AMALGAMA DE ORO 36 35 25 28 26 27 POZAS DE CONCENTRADO RELAVE FECHA: NOV- 2006 CORPORACION MINERA ANANEA S.A. DIAGRAMA DE FLUJO PLANTA CONCENTRADORA Y CIANURACION DIBUJADO: ING. EDWIN MIGUEL CRUZ CUTIPA COMUNI REVISADO: ING. MAURO MENDOZA MIRAMIRA APROBADO: ING. MAUROMENDOZA MIRAMIRA FECHA: JULIO 2009 PULPA. CONCENTRADO Au. SOLUCION PREGNANT. SOLUCION BARREN. SOLUCION.

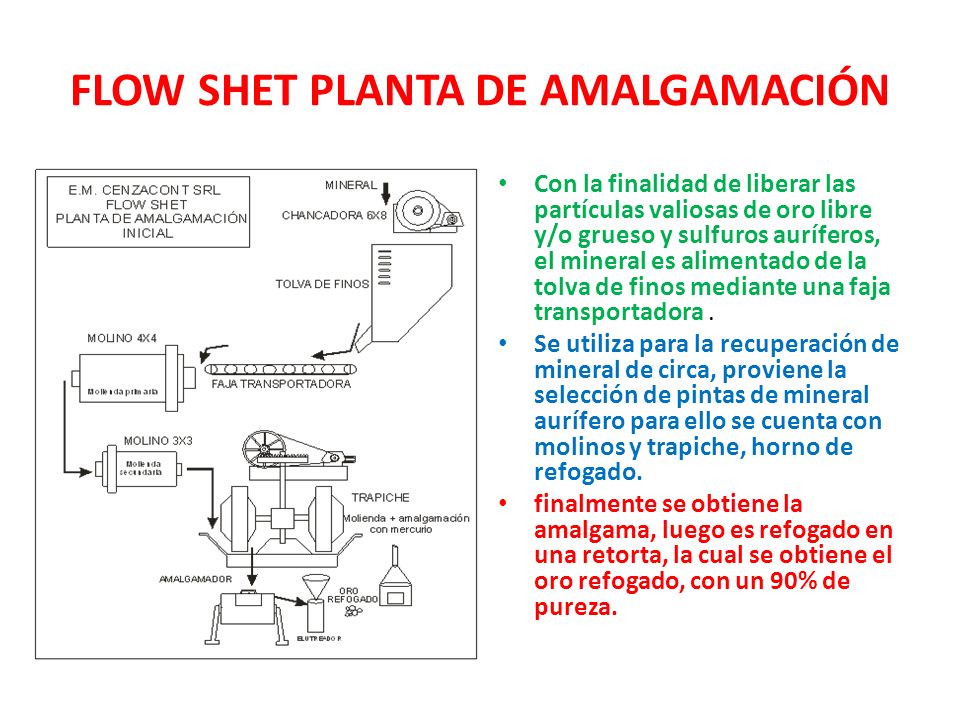

37 FLOW SHET PLANTA DE AMALGAMACIÓN
Con la finalidad de liberar las partículas valiosas de oro libre y/o grueso y sulfuros auríferos, el mineral es alimentado de la tolva de finos mediante una faja transportadora . Se utiliza para la recuperación de mineral de circa, proviene la selección de pintas de mineral aurífero para ello se cuenta con molinos y trapiche, horno de refogado. finalmente se obtiene la amalgama, luego es refogado en una retorta, la cual se obtiene el oro refogado, con un 90% de pureza. La descarga de molino 4’ x 4’, con una granulometría de 70% -20 malla, es sometida a una operación de pre-concentración gravimetría

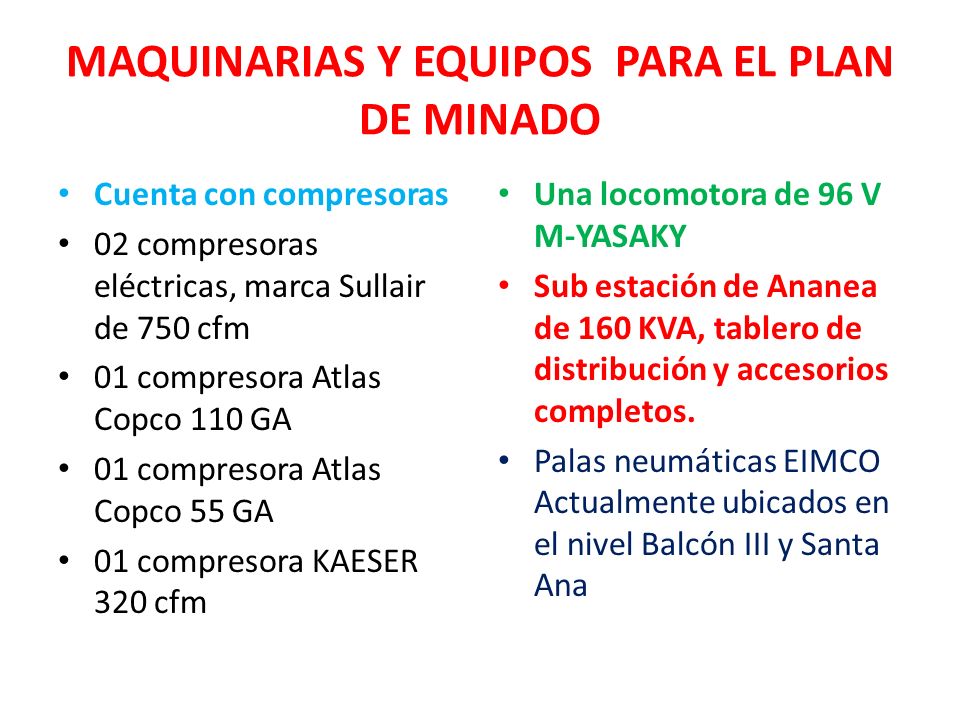

38 MAQUINARIAS Y EQUIPOS PARA EL PLAN DE MINADO
Cuenta con compresoras 02 compresoras eléctricas, marca Sullair de 750 cfm 01 compresora Atlas Copco 110 GA 01 compresora Atlas Copco 55 GA 01 compresora KAESER 320 cfm Una locomotora de 96 V M-YASAKY Sub estación de Ananea de 160 KVA, tablero de distribución y accesorios completos. Palas neumáticas EIMCO Actualmente ubicados en el nivel Balcón III y Santa Ana

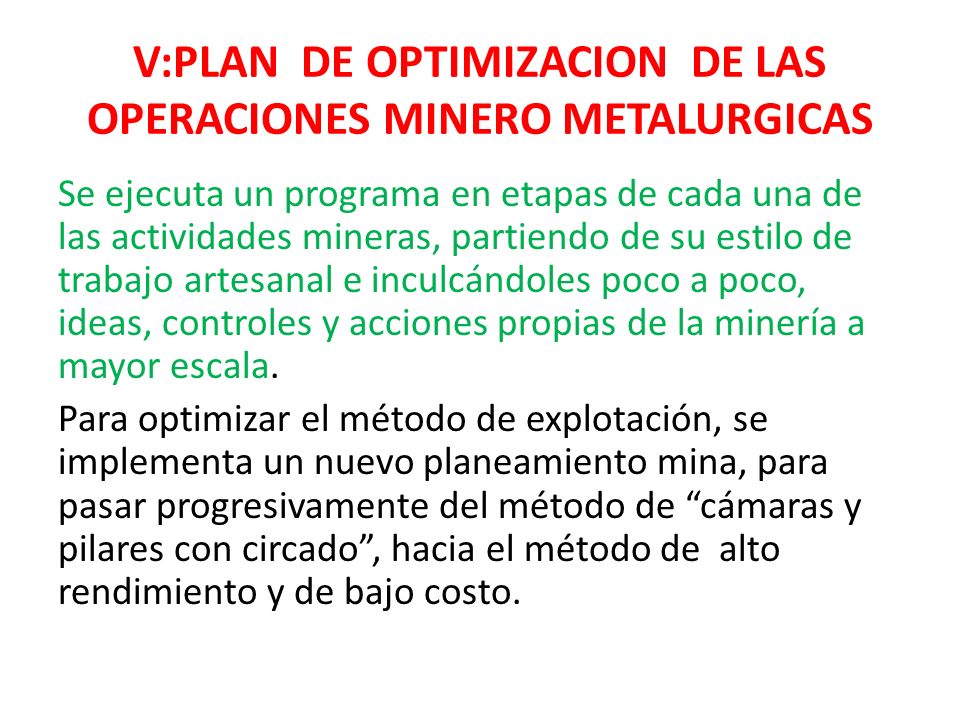

39 V:PLAN DE OPTIMIZACION DE LAS OPERACIONES MINERO METALURGICAS
Se ejecuta un programa en etapas de cada una de las actividades mineras, partiendo de su estilo de trabajo artesanal e inculcándoles poco a poco, ideas, controles y acciones propias de la minería a mayor escala. Para optimizar el método de explotación, se implementa un nuevo planeamiento mina, para pasar progresivamente del método de “cámaras y pilares con circado”, hacia el método de alto rendimiento y de bajo costo.

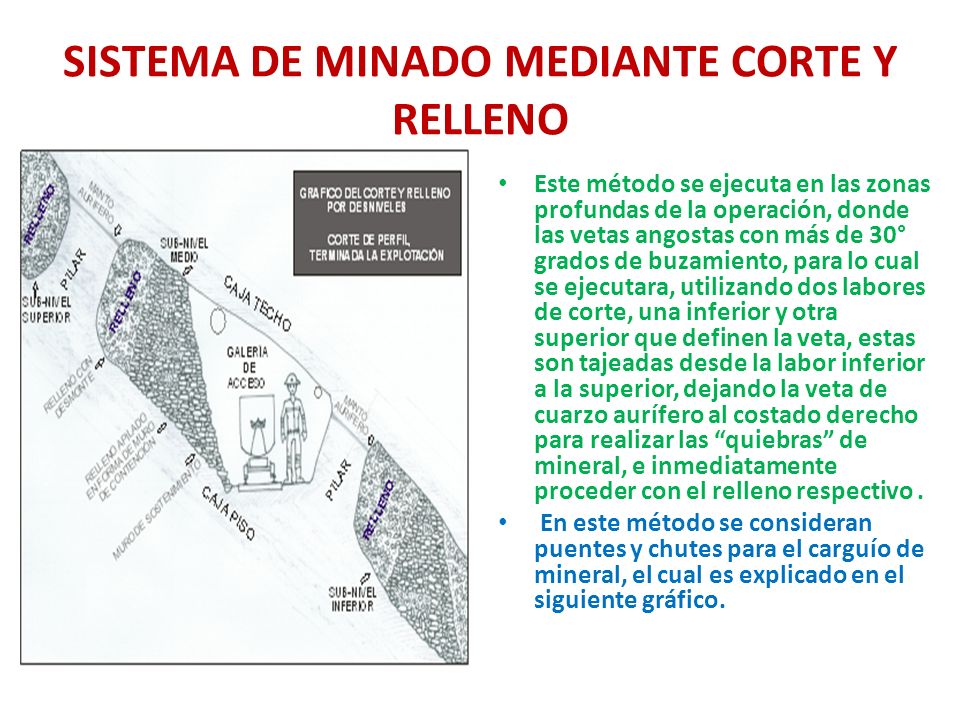

40 SISTEMA DE MINADO MEDIANTE CORTE Y RELLENO
Este método se ejecuta en las zonas profundas de la operación, donde las vetas angostas con más de 30° grados de buzamiento, para lo cual se ejecutara, utilizando dos labores de corte, una inferior y otra superior que definen la veta, estas son tajeadas desde la labor inferior a la superior, dejando la veta de cuarzo aurífero al costado derecho para realizar las “quiebras” de mineral, e inmediatamente proceder con el relleno respectivo . En este método se consideran puentes y chutes para el carguío de mineral, el cual es explicado en el siguiente gráfico.

41 FRENTES DE OPERACION La optimización y en convergencia con la experiencia se consigue un híbrido y nuevo método de explotación aplicable para las zonas de los mantos su buzamientos cambian de 20° hasta 30°.

42 FUTURO DE LA OPTIMIZACIÓN DEL ACARREO Y TRANSPORTE ZONA DE BALCON III

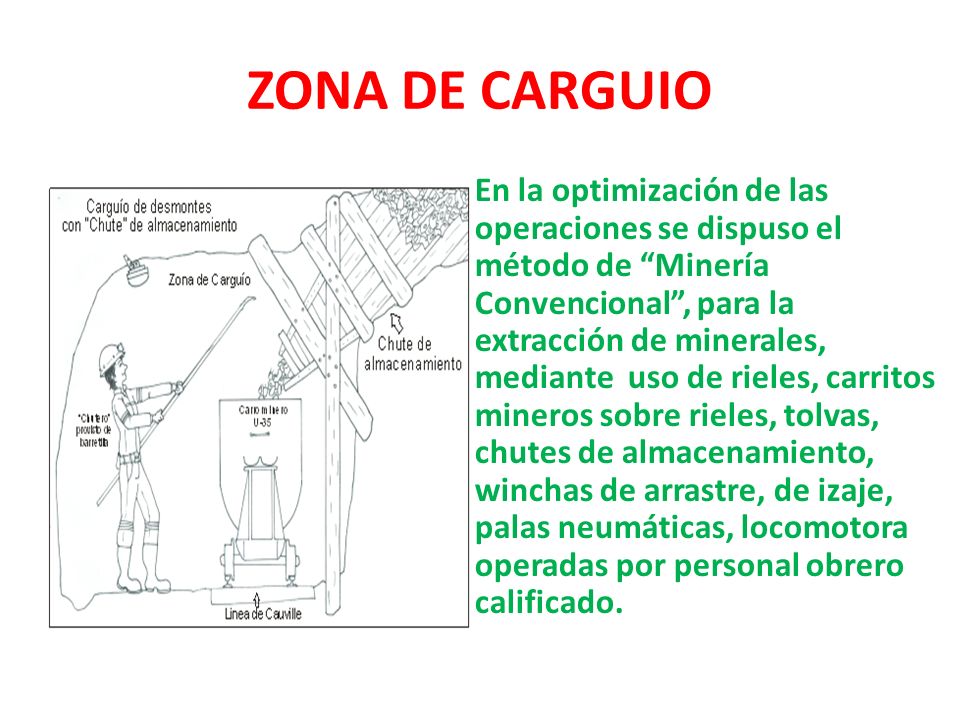

43 ZONA DE CARGUIO En la optimización de las operaciones se dispuso el método de “Minería Convencional”, para la extracción de minerales, mediante uso de rieles, carritos mineros sobre rieles, tolvas, chutes de almacenamiento, winchas de arrastre, de izaje, palas neumáticas, locomotora operadas por personal obrero calificado.

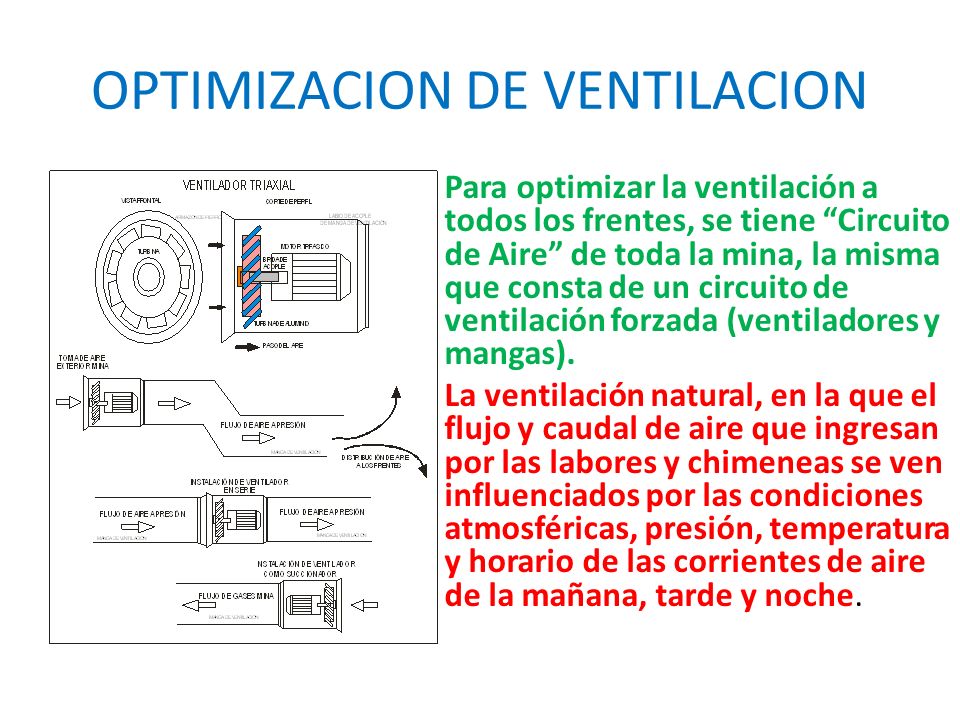

44 OPTIMIZACION DE VENTILACION
Para optimizar la ventilación a todos los frentes, se tiene “Circuito de Aire” de toda la mina, la misma que consta de un circuito de ventilación forzada (ventiladores y mangas). La ventilación natural, en la que el flujo y caudal de aire que ingresan por las labores y chimeneas se ven influenciados por las condiciones atmosféricas, presión, temperatura y horario de las corrientes de aire de la mañana, tarde y noche.

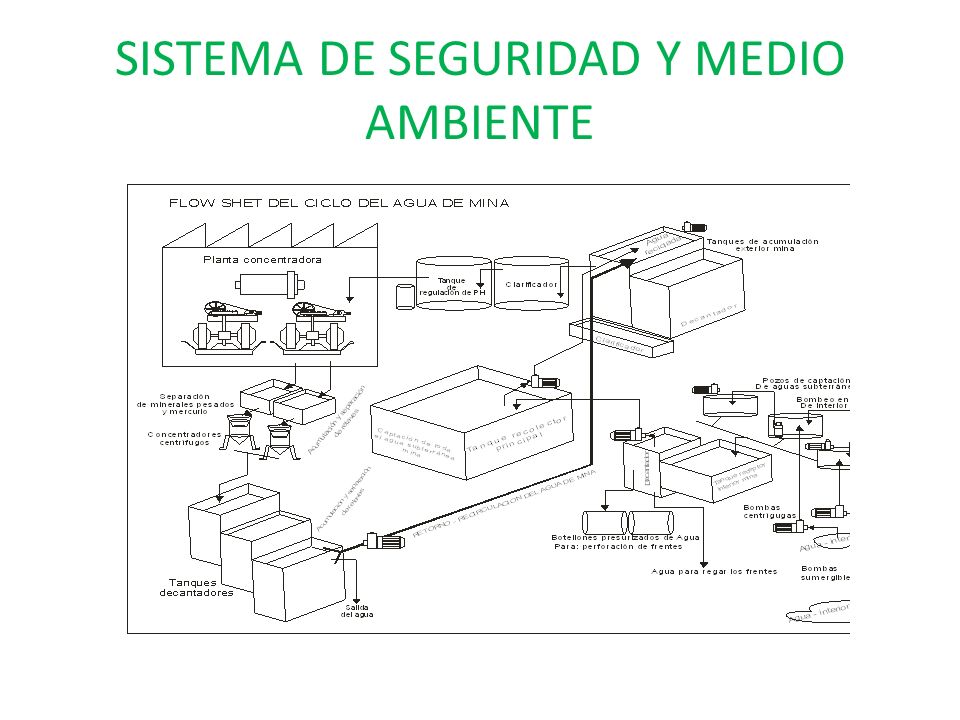

45 SISTEMA DE SEGURIDAD Y MEDIO AMBIENTE

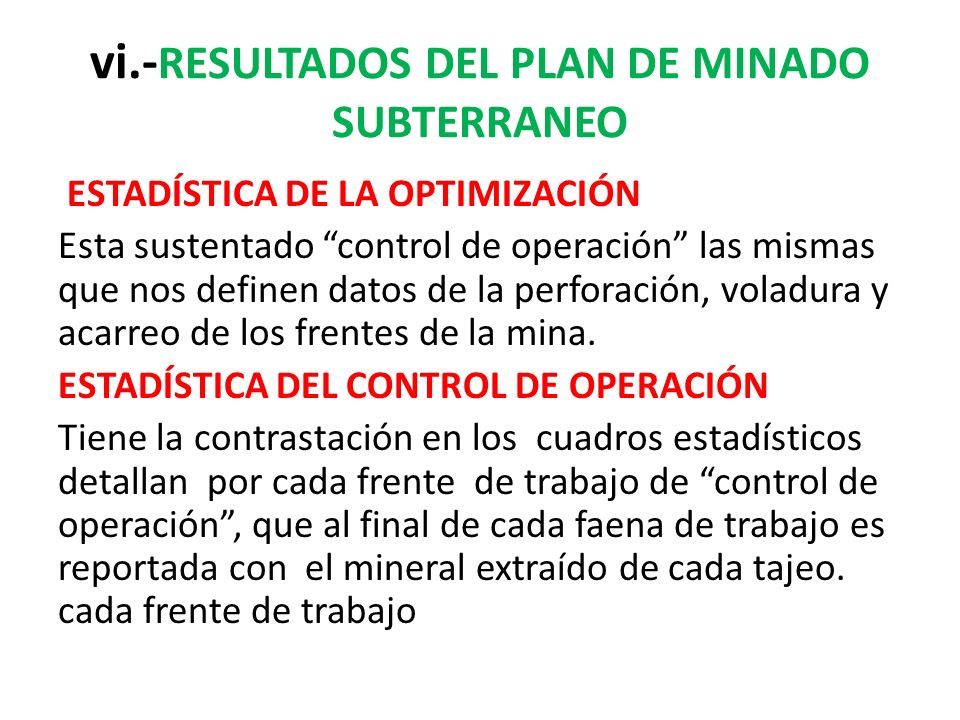

46 vi.-RESULTADOS DEL PLAN DE MINADO SUBTERRANEO
ESTADÍSTICA DE LA OPTIMIZACIÓN Esta sustentado “control de operación” las mismas que nos definen datos de la perforación, voladura y acarreo de los frentes de la mina. ESTADÍSTICA DEL CONTROL DE OPERACIÓN Tiene la contrastación en los cuadros estadísticos detallan por cada frente de trabajo de “control de operación”, que al final de cada faena de trabajo es reportada con el mineral extraído de cada tajeo. cada frente de trabajo

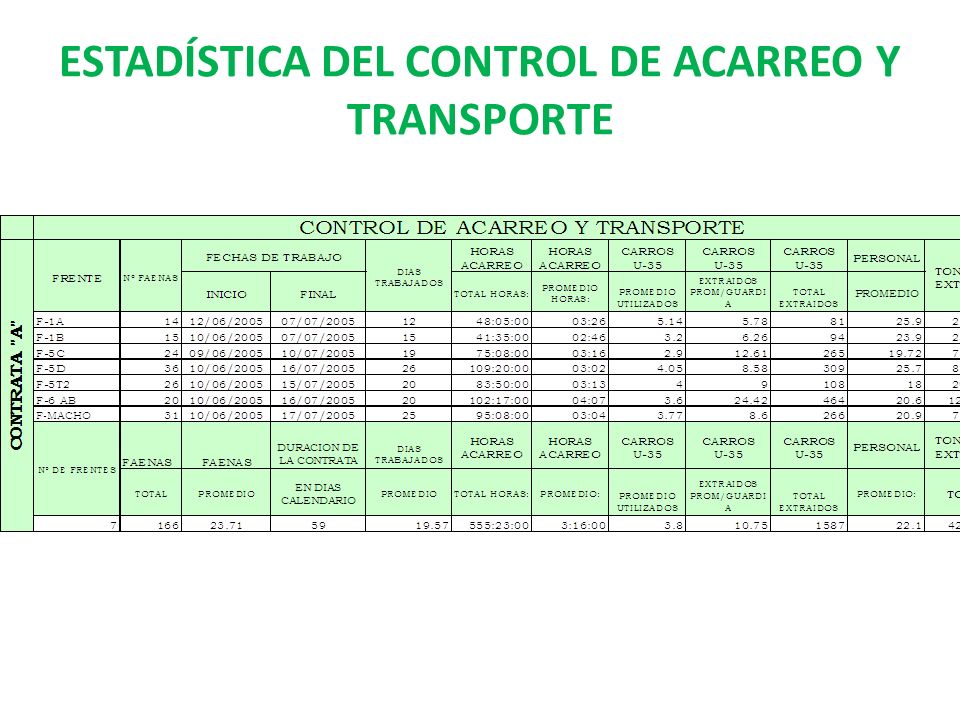

47 ESTADÍSTICA DEL CONTROL DE ACARREO Y TRANSPORTE

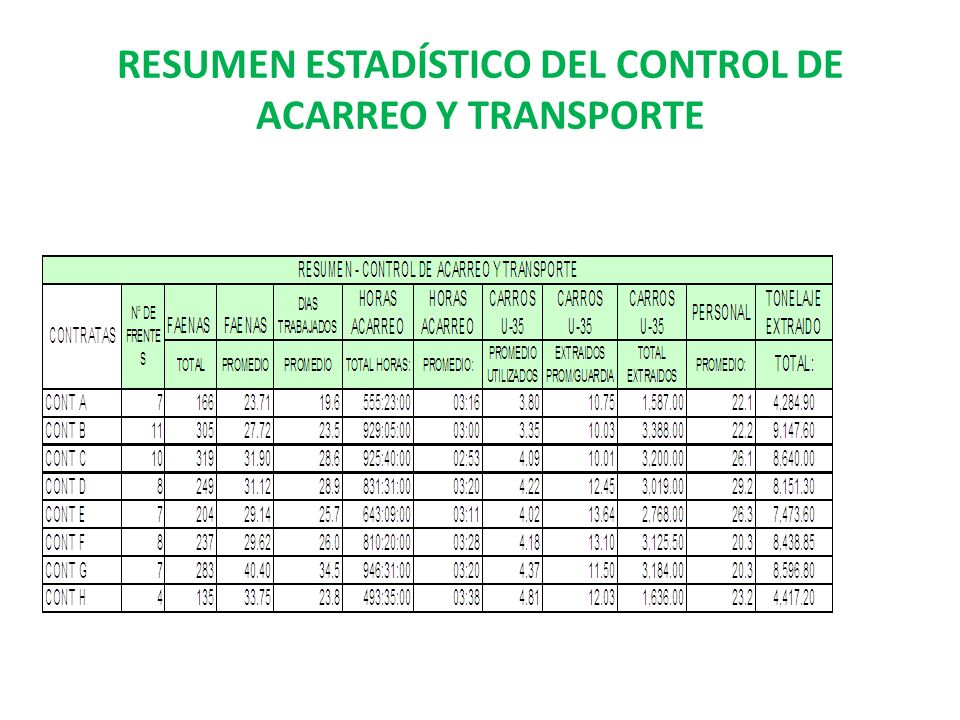

48 RESUMEN ESTADÍSTICO DEL CONTROL DE ACARREO Y TRANSPORTE

49 ESTADÍSTICA Y COSTOS DEL CONSUMO DE EXPLOSIVOS

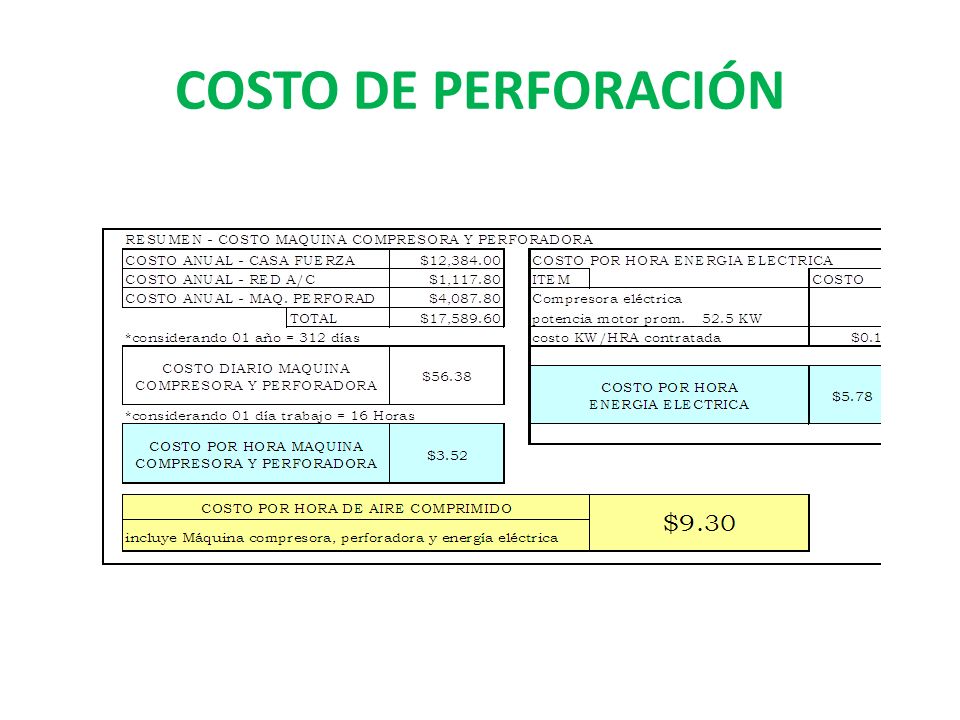

50 COSTO DE PERFORACIÓN

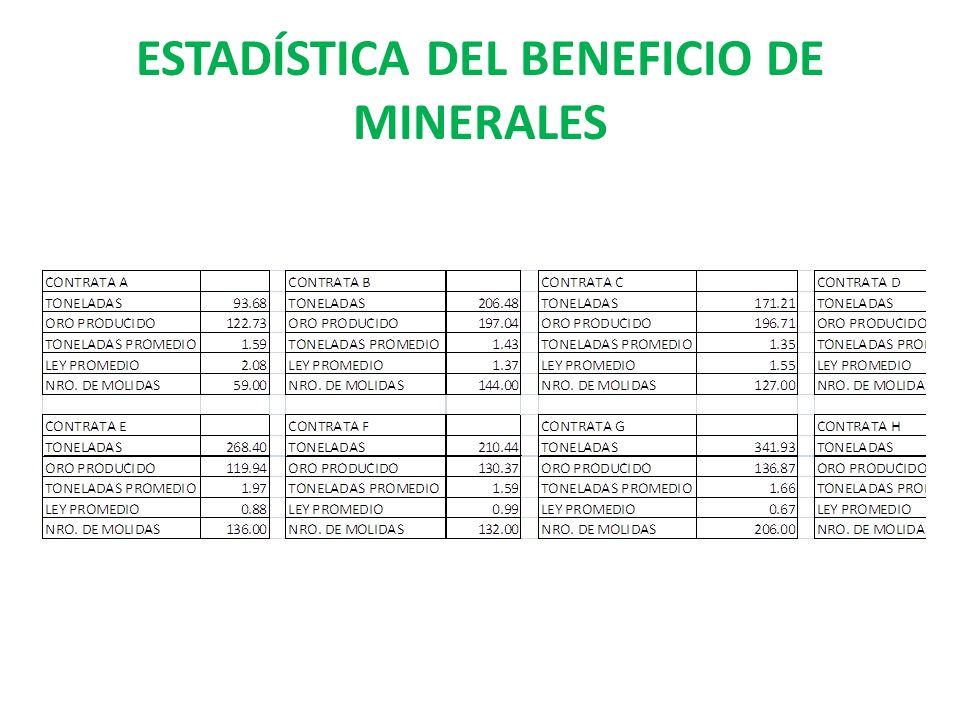

51 ESTADÍSTICA DEL BENEFICIO DE MINERALES

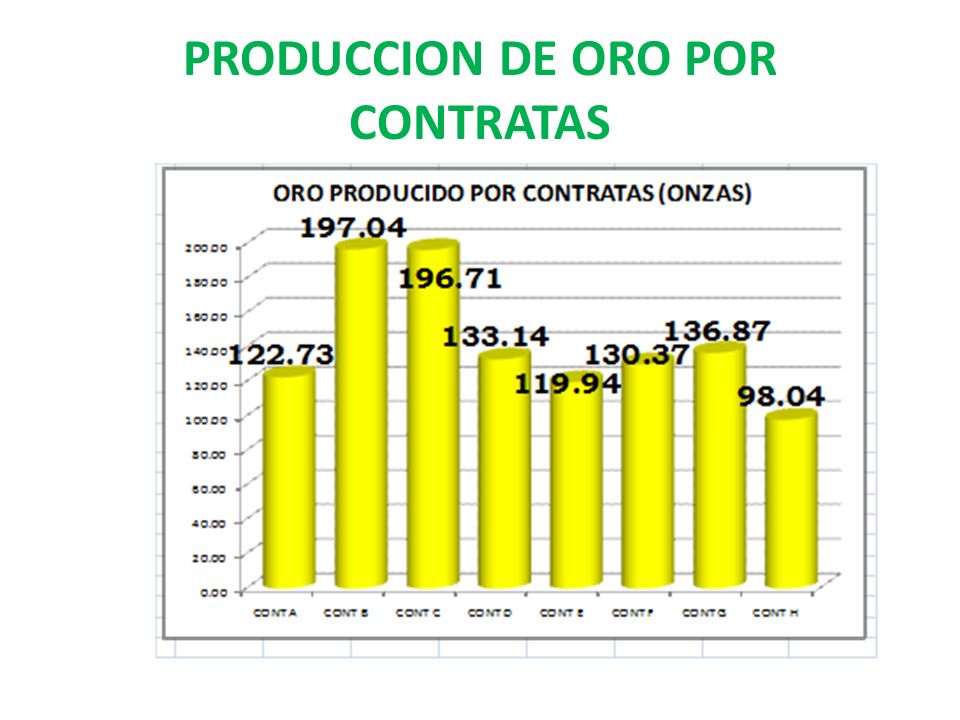

52 PRODUCCION DE ORO POR CONTRATAS

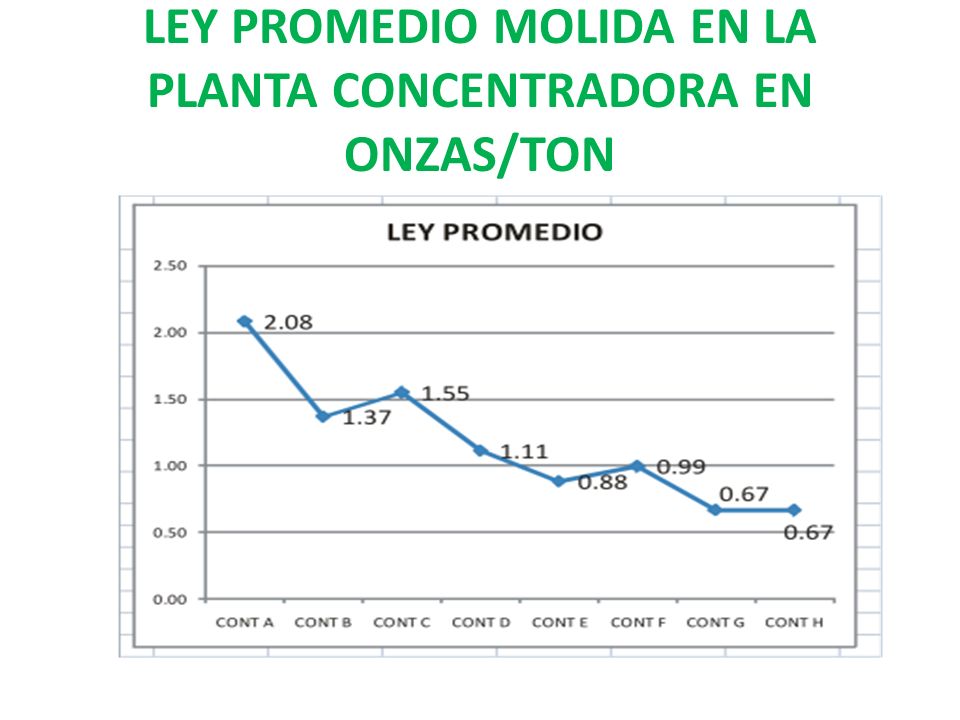

53 LEY PROMEDIO MOLIDA EN LA PLANTA CONCENTRADORA EN ONZAS/TON

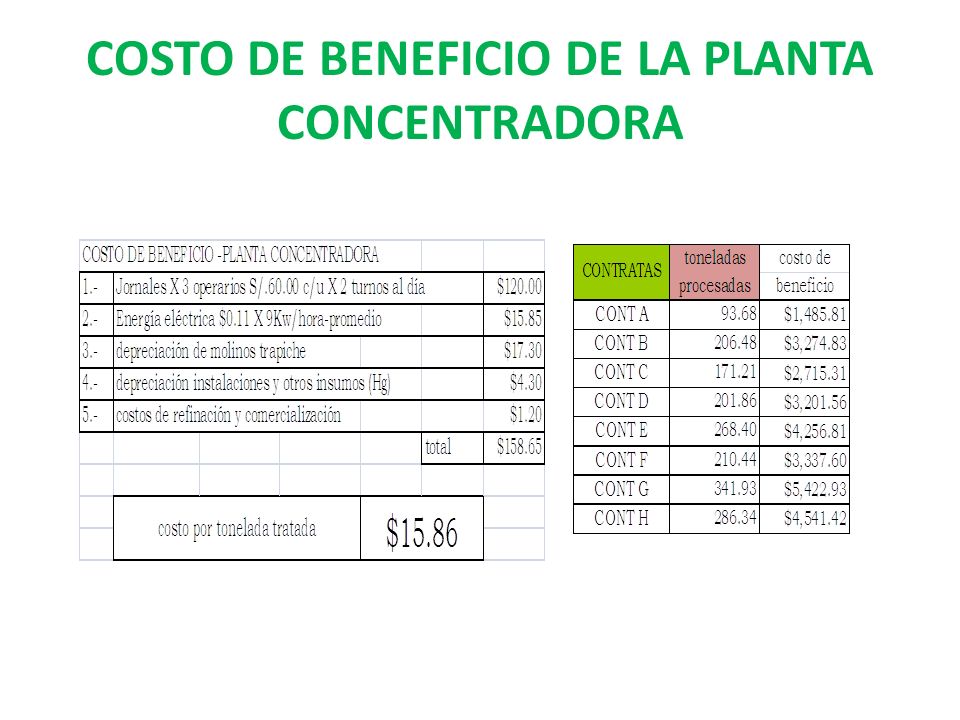

54 COSTO DE BENEFICIO DE LA PLANTA CONCENTRADORA

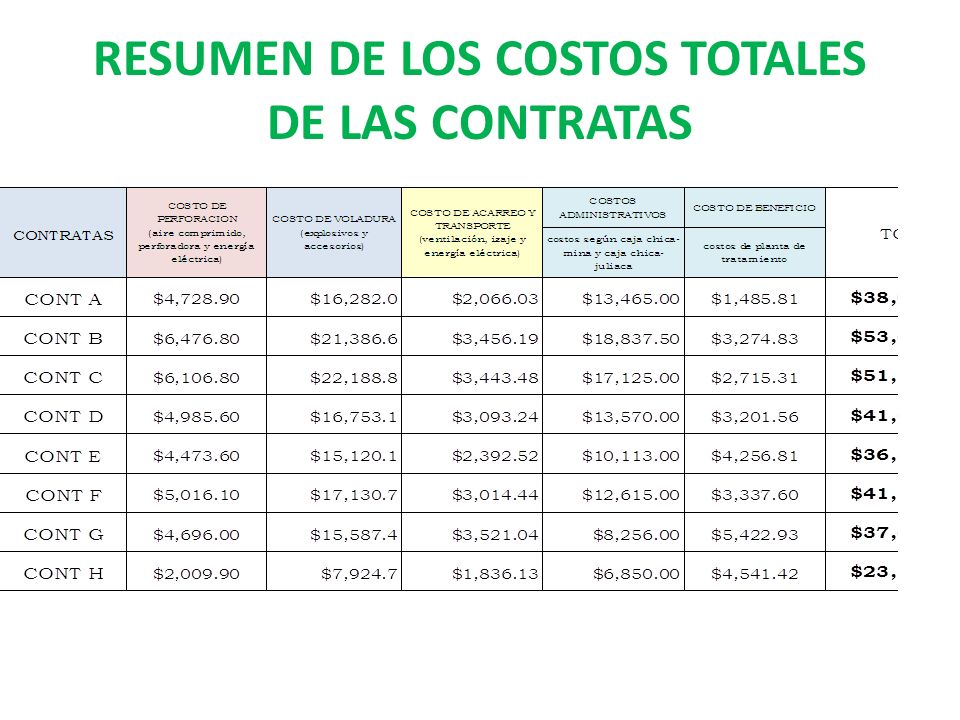

55 RESUMEN DE LOS COSTOS TOTALES DE LAS CONTRATAS

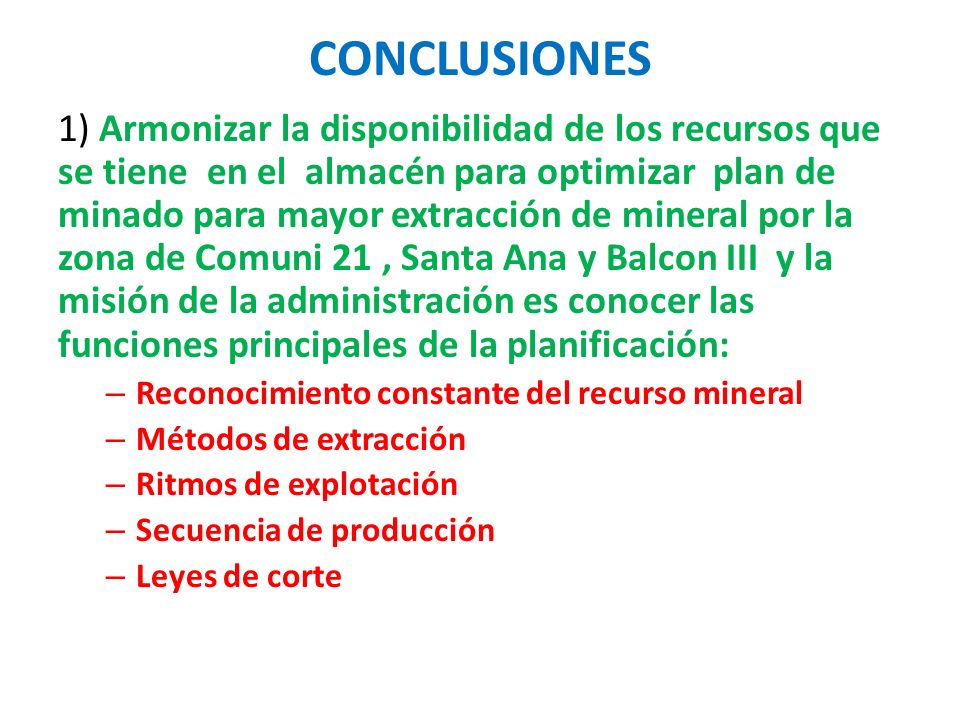

56 CONCLUSIONES 1) Armonizar la disponibilidad de los recursos que se tiene en el almacén para optimizar plan de minado para mayor extracción de mineral por la zona de Comuni 21 , Santa Ana y Balcon III y la misión de la administración es conocer las funciones principales de la planificación: Reconocimiento constante del recurso mineral Métodos de extracción Ritmos de explotación Secuencia de producción Leyes de corte

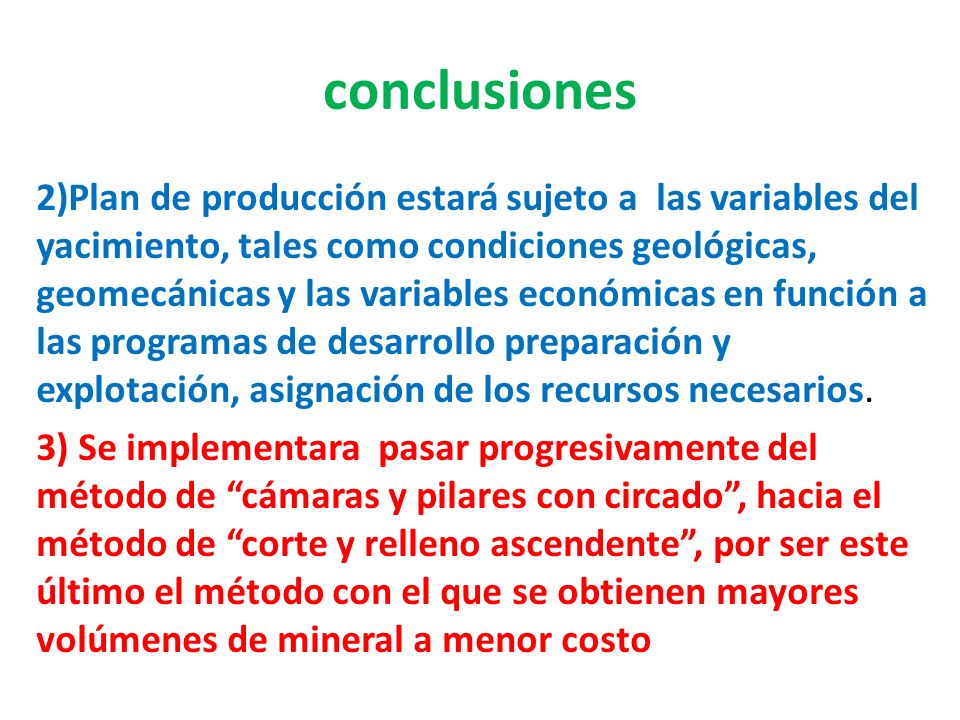

57 conclusiones 2)Plan de producción estará sujeto a las variables del yacimiento, tales como condiciones geológicas, geomecánicas y las variables económicas en función a las programas de desarrollo preparación y explotación, asignación de los recursos necesarios. 3) Se implementara pasar progresivamente del método de “cámaras y pilares con circado”, hacia el método de “corte y relleno ascendente”, por ser este último el método con el que se obtienen mayores volúmenes de mineral a menor costo

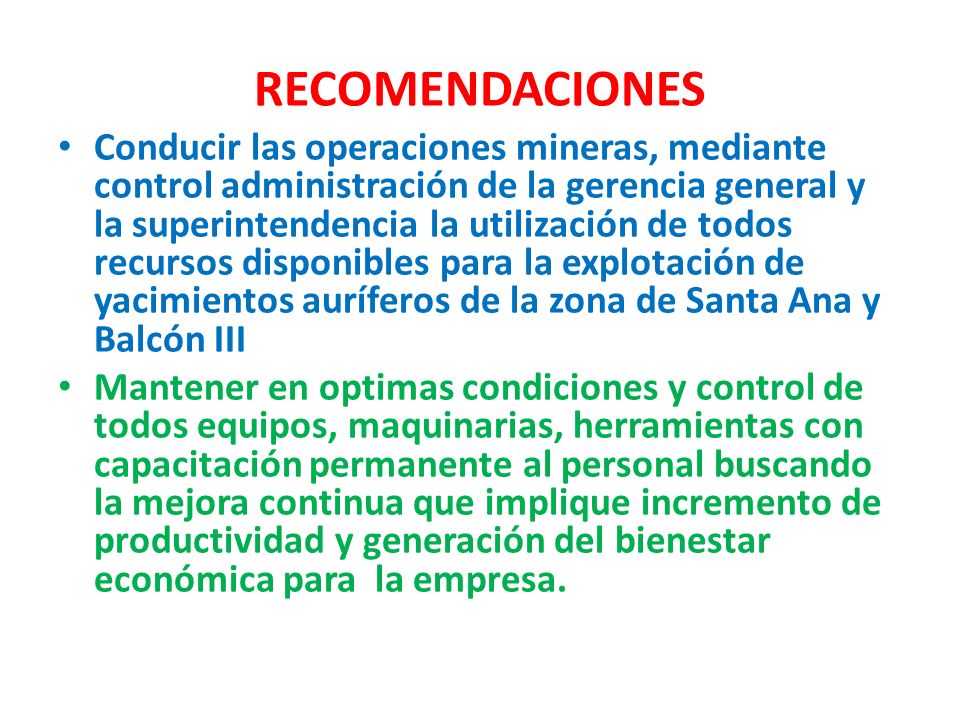

58 RECOMENDACIONES   Conducir las operaciones mineras, mediante control administración de la gerencia general y la superintendencia la utilización de todos recursos disponibles para la explotación de yacimientos auríferos de la zona de Santa Ana y Balcón III Mantener en optimas condiciones y control de todos equipos, maquinarias, herramientas con capacitación permanente al personal buscando la mejora continua que implique incremento de productividad y generación del bienestar económica para la empresa.

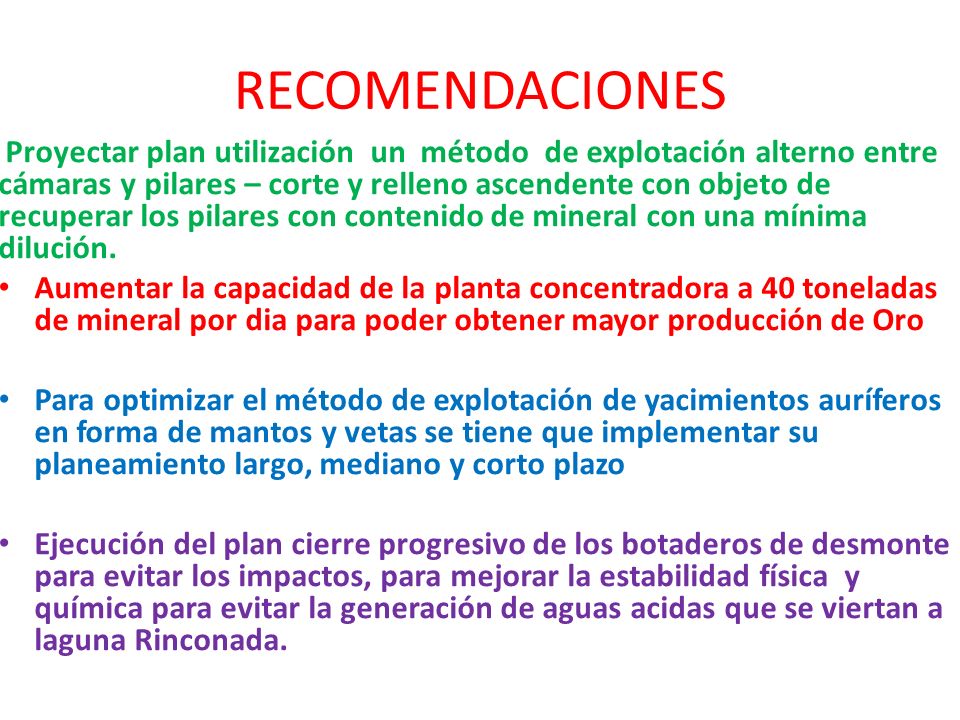

59 RECOMENDACIONES Proyectar plan utilización un método de explotación alterno entre cámaras y pilares – corte y relleno ascendente con objeto de recuperar los pilares con contenido de mineral con una mínima dilución. Aumentar la capacidad de la planta concentradora a 40 toneladas de mineral por dia para poder obtener mayor producción de Oro Para optimizar el método de explotación de yacimientos auríferos en forma de mantos y vetas se tiene que implementar su planeamiento largo, mediano y corto plazo Ejecución del plan cierre progresivo de los botaderos de desmonte para evitar los impactos, para mejorar la estabilidad física y química para evitar la generación de aguas acidas que se viertan a laguna Rinconada.

60 MUCHAS GRACIAS CENTRO POBLADO DE RINCONADA

61 Precio de oro del último més:

62 COTIZACION DEL ORO HOY - Dolar/Gramo (Tiempo Real Oficial en Estados Unidos 1 onza = 0,0283495231 Kg
Quilates Pureza USD/gr 24 100% 34.87 22 92% 21,6 90% 31.383 18 75% 14 58% 12 50% 17.435 10 42% 9 38% 8 33%

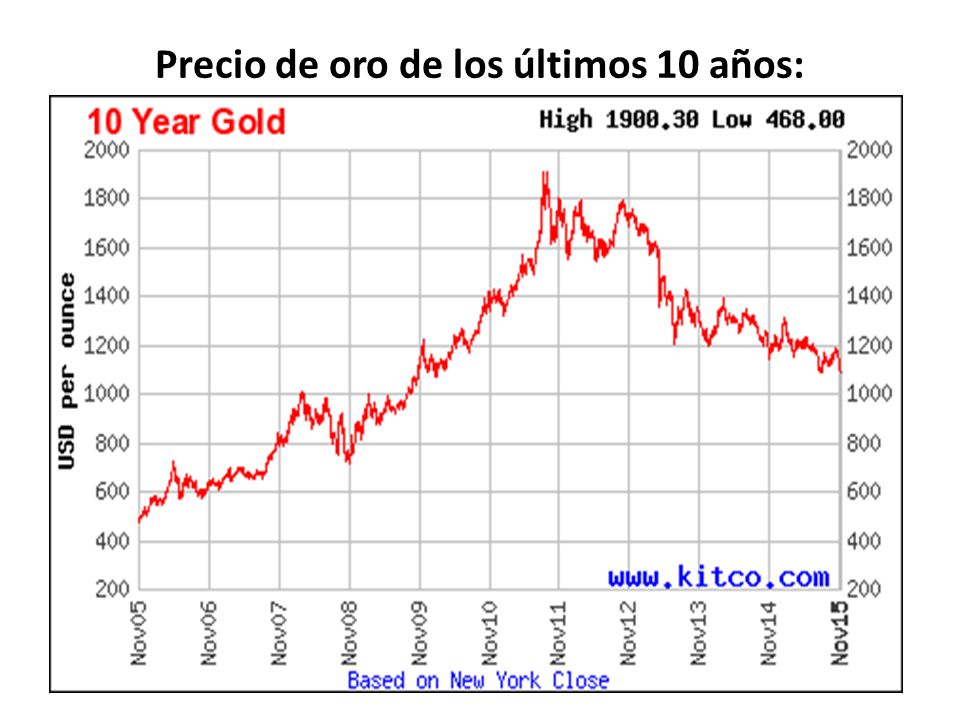

63 Precio de oro de los últimos 10 años:
