1 Caso de éxito: IPv6 en la Universidad de Guadalajara.
Grupo de trabajo IPv6 Harold de Dios Tovar.

2 AGENDA La Universidad de Guadalajara.
IPv6 en la Universidad de Guadalajara “Antecedentes”. IPv6 Multicast Aspectos Técnicos. Preguntas.

3 Universidad de Guadalajara.
La Universidad de Guadalajara a llegado a identificarse como la segunda Institución Educativa a nivel nacional. Avalada por una tradición educativa de más de 200 años. Actualmente Cuenta con un importante centro de Cómputo de Alto Rendimiento (CENCAR) de innovación educativa, soportado a su vez por una robusta infraestructura de telecomunicaciones cona accesos a Internet tradicional e Internet 2. DISTRIBUCIÓN DE LA UNIVERSIDAD DE GUADALAJARA Centros Temáticos: 6 Centros Universitarios Temáticos en la Zona Metropolitana. Centros Regionales: 7 Centros Universitarios regionales que cubren la demanda superiros en la entidad y occidente del país. Sistema de Educacion Media Superior (SEMS): Intergado alrededor por 90 preparatorias metropolitanas y regionales.

4 AGENDA - Objetivos Cumplidos.
IPv6 en la Universidad de Guadalajara. - Antecedentes - Objetivos Cumplidos. - Entidades conectadas y por conectar al M6bone. - Perspectivas UdeG.

5 Esquema de Direccionamiento IPv6 en los Campus.
CAMPUS METROPOLITANOS: Link # Centro Bloque de direcciones IPv6 (pNLA) CUCEA ffe:82f0:4000::/48 CUCEI ffe:82f0:4001::/48 CUCSH ffe:82f0:4002::/48 CUCS ffe:82f0:4003::/48 CUAAD ffe:82f0:4004::/48 CAMPUS REGIONALES: Link # Centro Bloque de direcciones IPv6 (pNLA) CUALTOS ffe:82f0:4005::/48 CUCOSTA ffe:82f0:4006::/48 CUCIENEGA ffe:82f0:4007::/48 CUCSUR ffe:82f0:4008::/48 CUNORTE ffe:82f0:4009::/48 CUSUR ffe:82f0:4010::/48 CUVALLES ffe:82f0:4011::/48

6 Objetivos Cumplidos UdeG
Asignación bloque pTLA /28 por 6bone. Punto de contacto en el Continente Americano en M6bone. Conexión por medio de túneles IPv4/IPv6 con otras entidades. Primer implementación IPv6 Multicast sobre MBGP. Miembros activos del grupo de trabajo de IPv6 de CUDI. Monitoreo activo de la red M6bone (Beacon Client para IPv6 Multicast).

7 Entidades Conectadas a la red de M6bone
Universidad de Wichita State – (Kansas, U.S.A.) CPqD Telecom – (Brazil). Universidad de Navojoa – (Sonora, México). Universidad Autónoma de México – (DF, México). CUCEA (UdeG) NYSERNet (Nueva York). Entidades Conectadas a la red de M6bone Universidad Austral de Chile – (Chile). Universidad del Cauca – (Colombia). Centros Universitarios UdeG. ITESM Campus Monterrey. Universidad Autonoma de Guadalajara.

8 Esquema de conectividad en MBGP
Mapa entidades conectadas a la red de M6bone

9 Red M6bone México Red M6bone América

10 Perspectivas UdeG Difundir la implementación de IPv6 Multicast en nuestra comunidad Universitaria, de tal manera que despertemos el interés a la investigación y aplicación del protocolo de la nueva generación, IPv6. Implementar IPv6 nativo en el Backbone de I2, utilizando el esquema de direccionamiento propuesto por la UNAM, (actualmente en proceso). Impulsar e Implementar IPv6 Multicast en MBGP en CUDI.

11 IPv6 en la Universidad de Guadalajara.
Agenda IPv6 en la Universidad de Guadalajara. IPv6 Multicast Aspectos Técnicos. Preguntas.

12 - Esquema de conectividad (antes y ahora).
AGENDA 2.- IPv6 Multicast Aspectos Técnicos. - Esquema de conectividad (antes y ahora). - Implementación IPv6 Multicast en MBGP (Cisco). - Configuración de los equipos (Renater-UdeG).

13 Esquema de Conectividad… (antes)

14 Esquema de Conectividad… (ahora)
- 1 router para IPv6 Unicast e IPv6 Multicast (Cisco,6WIND) Ruteo MBGP+PIM SM/SSM (Multiprotocol BGP) - Rutas estáticas RP (Rendez-Vous Point) en Renater, (Francia)

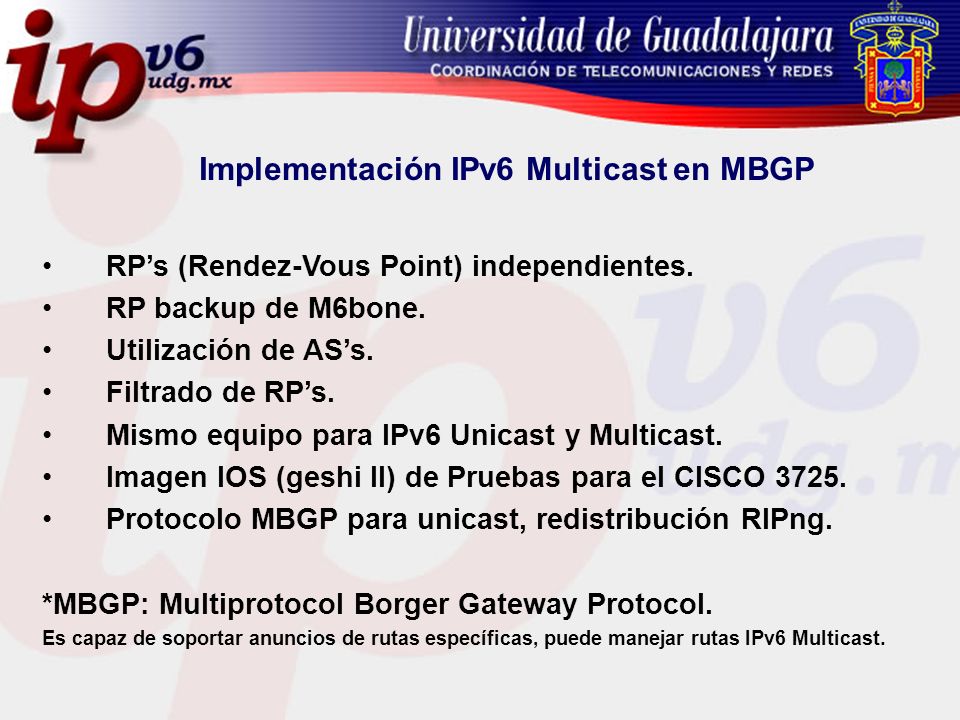

15 Implementación IPv6 Multicast en MBGP
RP’s (Rendez-Vous Point) independientes. RP backup de M6bone. Utilización de AS’s. Filtrado de RP’s. Mismo equipo para IPv6 Unicast y Multicast. Imagen IOS (geshi II) de Pruebas para el CISCO 3725. Protocolo MBGP para unicast, redistribución RIPng. *MBGP: Multiprotocol Borger Gateway Protocol. Es capaz de soportar anuncios de rutas específicas, puede manejar rutas IPv6 Multicast.

16 Configuración Routers IPv6 Multicast Cisco 7200 (Renater) Cisco 3725 (UdeG)
ipv6 multicast-routing ! interface Tunnel413 description Renater-MBGP bandwidth 10000 no ip address ip accounting output-packets ipv6 address 2001:660:3007:310:2::/64 ipv6 enable tunnel source FastEthernet0/1 tunnel destination 2001:660:3007:300:1:: tunnel mode ipv6 router bgp 2549 bgp router-id bgp log-neighbor-changes neighbor EMBGPv6 peer-group neighbor EMBGPv6 description **** Peer-Group de todos los routers EMBGPv6 neighbor 2001:660:3007:310:1:: remote-as 1717 neighbor 2001:660:3007:310:1:: peer-group EMBGPv6 address-family ipv6 multicast neighbor EMBGPv6 activate neighbor EMBGPv6 send-community neighbor EMBGPv6 remove-private-as neighbor EMBGPv6 soft-reconfiguration inbound network 3FFE:82F0::/28 exit-address-family ipv6 pim rp-address 2001:610:14:5145::145 sixnet ipv6 pim rp-address 2001:660:3007:300:1:: global ipv6 pim rp-address 2001:700:E000:501::2 stig-rp ! interface Tunnel10 description -I-- UdeG -- bandwidth 10000 no ip address ipv6 address 2001:660:3007:310:1::/64 ipv6 zone boundary 11 tunnel source Loopback0 tunnel destination 3FFE:82F0::20B:FDFF:FEC6:F121 tunnel mode ipv6 Direcciones del Tunnel: 2001:660:3007:310:1:: (Renater) 2001:660:3007:310:2:: (Renater) 2001:660:3007:310:2:: (UdeG)

17 Tunnel UP Cisco 3725 (Tunnel v6/v6/v4)
IPv6-UdeG#sh interfaces tunnel 413 Tunnel413 is up, line protocol is up Hardware is Tunnel Description: Renater-MBGP MTU 1514 bytes, BW Kbit, DLY usec, reliability 255/255, txload 1/255, rxload 1/255 Encapsulation TUNNEL, loopback not set Keepalive not set Tunnel source 3FFE:82F0::20B:FDFF:FEC6:F121 (FastEthernet0/1), destination 2001:660:3007:300:1:: Tunnel protocol/transport IPv6, key disabled, sequencing disabled Tunnel TTL 255 ……..

18 ?

19 Por su atención Gracias.... staff@ipv6.udg.mx
Felicidades LACNIC por su esfuerzo a la creación del Task Force de IPv6 en America Latina y el Caribe !!!! Atentamente: Grupo de trabajo IPv6 Harold de Dios Tovar
