Implementación de IPv6 en RETINA IPv6Tour Buenos Aires 26 de Agosto de 2005.

Presentaciones similares


Presentación del tema: "Implementación de IPv6 en RETINA IPv6Tour Buenos Aires 26 de Agosto de 2005."— Transcripción de la presentación:

1 Implementación de IPv6 en RETINA IPv6Tour Buenos Aires 26 de Agosto de 2005

2 AGENDA Qué es RETINA IPv6 en RETINA – Estado Actual …Cómo comenzamos...? Conclusiones

3 Qué es RETINA? Red TeleINformática Académica Red de Investigación y educación de Argentina desde 1990 Alrededor de 60 instituciones de CyT Administración de la red de las 36 Universidades Nacionales Conexión a Internet2 desde 2001 (a través de AMPATH) y miembro fundador de Clara desde 2002

4 La Plata Rosario Rio IV Troncal de RETINA

5 IPv6 en RETINA

6 Estado Actual

7 Conectividad IPv6 Internacional ABILENE (Internet2) CLARA RETINA ITESM UNAM UACH RedIRIS RAU Conexión Túnel Conexión Nativa

8 La Plata Rosario Rio IV 2001:1318:1000::/ :1318:2000::/ :1318:A000::/ :1318:3000::/ :1318:4000::/ :1318:5000::/ :1318:6000::/ :1318:8000::/ :1318:9000::/36 Conectividad IPv6 Nacional

9 Conectividad IPv6 Nacional (Cont.) Instituciones conectadas vía Túnel: UBA UTN- FRLP UNSL Codarec (Mendoza) Instituciones conectadas en modo nativo: UTN UNLP CRIBABB UNSJ (en proceso)

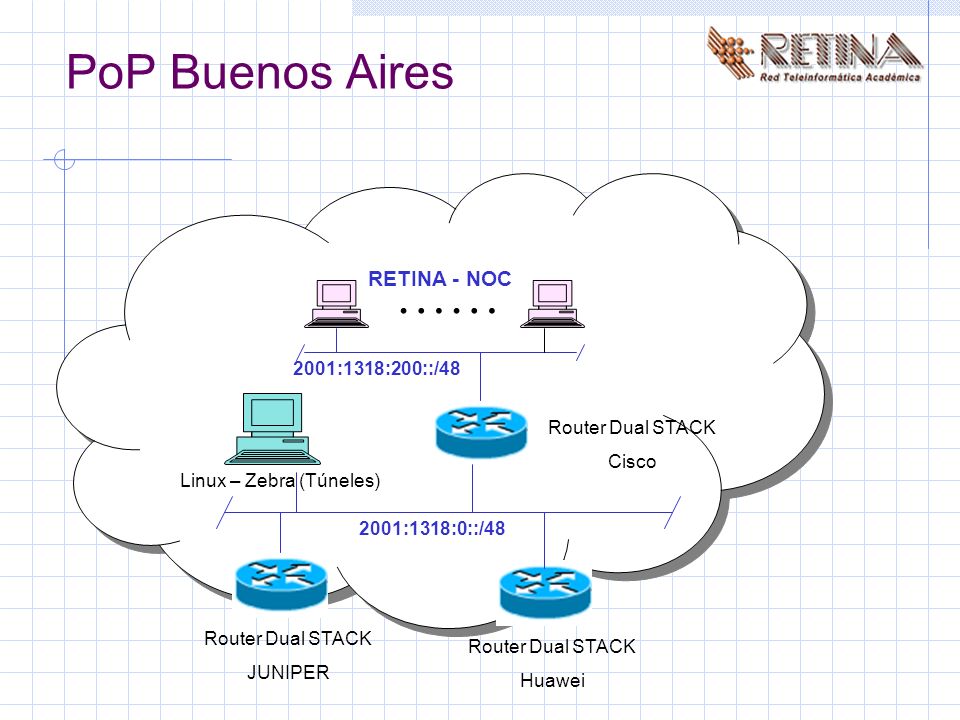

10 PoP Buenos Aires …… Router Dual STACK JUNIPER Router Dual STACK Huawei Router Dual STACK Cisco Linux – Zebra (Túneles) 2001:1318:200::/ :1318:0::/48 RETINA - NOC

11 …Cómo comenzamos..?

12 Año 2002: Primer Bloque, delegado por UNAM (3ffe:8070:1019::/48) Configuración de un Linux con Zebra. Linux - Zebra ITESM UNAM UACH RedIRIS RAU UBA CRIBABB UNSL UTN-FRLP … Primeros túneles: UNAM, RAU, ITESM, RedIRIS, UACH, UBA, UTN-FRLP, CRIBABB y UNSL. Configuración manual de interfaces en máquinas del NOC que accedian al Linux

13 Año 2003: Obtención de un bloque del 6BONE (3ffe:401a::/32) Asignación de un bloque de producción a través de LACNIC (2001:1318::/32). ABILENE (Internet2) UTN Router CiscoDual Stack 2001:1318::/32 ITESM UNAM UACH RedIRIS RAU UBA CRIBABB UNSL UTN-FRLP Linux - Zebra 3ffe:401a::/32 … Nativo Túnel IPv6 nativo en el NOC de RETINA y en su conexión con UTN. Redes IPv6 de RETINA (y sus miembros) anunciadas hacia Internet2.

14 Año 2004: Túneles con UNSJ y Codarec (Mendoza). 2001:1318:0::/48 Linux - Zebra ABILENE (Internet2) UTN Router CiscoDual Stack 3ffe:401a::/32 … ITESM UNAM UACH RedIRIS RAU UBA CRIBABB UNSL UTN-FRLP UNSJ Codarec UNLP Nativo Túnel Implementación del nuevo plan de direccionamiento en la Troncal (ya mencionado) Conexión de la UNLP en modo nativo

15 Año 2005: Dos nuevos routers Dual Stack en nuestro backbone Se terminó de implementar el nuevo direccionamiento. ABILENE (Internet2) …… CLARA UTN UNLP Router Dual STACK JUNIPER Router Dual STACK Huawei Router Dual STACK Cisco Linux - Zebra 2001:1318:200::/ :1318:0::/48 RETINA - NOC ITESM UNAM UACH RedIRIS RAU UBA CRIBABB UNSL UTN-FRLP UNSJ Codarec Nativo Túnel Conexión a CLARA mediante IPv6

16 Durante este proceso…

17 Se configuraron interfaces manualmente y mediante autoconfiguración eth0 Link encap:Ethernet HWaddr 00:E0:7D:B0:95:72 inet addr: Bcast: Mask: inet6 addr: 2001:1318:200:0:2e0:7dff:feb0:9572/64 Scope:Global inet6 addr: 2001:1318:200::22/64 Scope:Global inet6 addr: fe80::2e0:7dff:feb0:9572/64 Scope:Link inet6 addr: 3ffe:401a:200:0:2e0:7dff:feb0:9572/64 Scope:Global UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1 RX packets: errors:0 dropped:0 overruns:0 frame:0 TX packets: errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:1000 RX bytes: (241.8 Mb) TX bytes: (49.9 Mb) Interrupt:11 Base address:0xe800

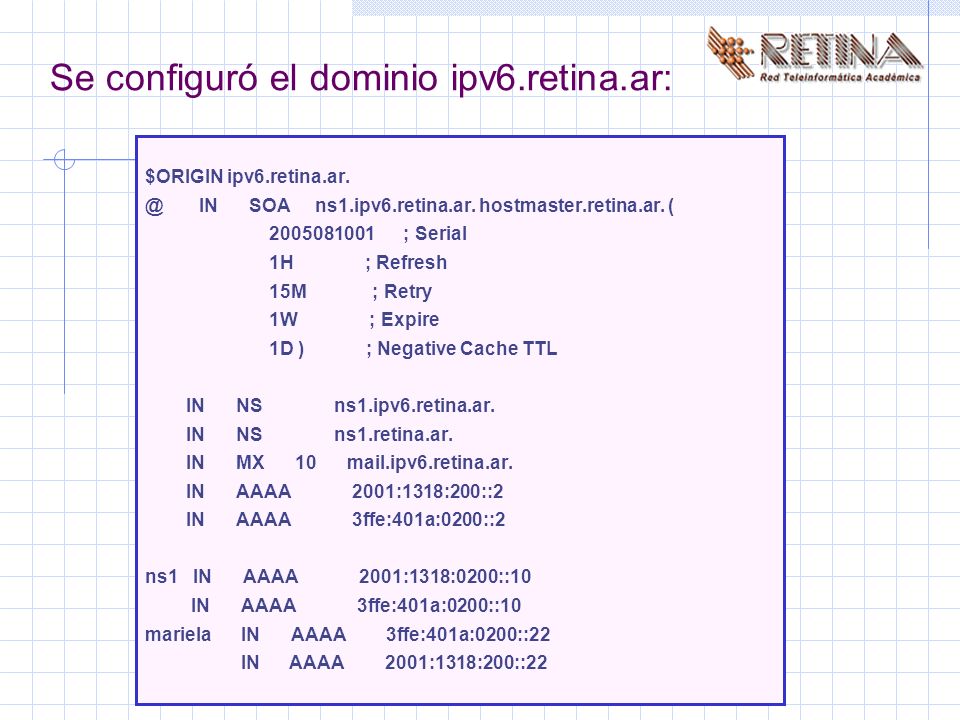

18 Se configuró el dominio ipv6.retina.ar: $ORIGIN IN SOA ns1.ipv6.retina.ar. hostmaster.retina.ar. ( ; Serial 1H ; Refresh 15M ; Retry 1W ; Expire 1D ) ; Negative Cache TTL IN NS ns1.ipv6.retina.ar. IN NS ns1.retina.ar. IN MX 10 mail.ipv6.retina.ar. IN AAAA 2001:1318:200::2 IN AAAA 3ffe:401a:0200::2 ns1IN AAAA 2001:1318:0200::10 IN AAAA 3ffe:401a:0200::10 mariela IN AAAA 3ffe:401a:0200::22 INAAAA2001:1318:200::22

19 Se habilitaron protocolos de ruteo: Interno: IS-IS Externo: BGP Peers: Abilene – CLARA – UNLP – UTN – UACH Mas de 700 prefijos recibidos

20 Ademas… Se estudió el proceso Neighbor Discovery Se estudió el proceso Direcciones Duplicadas Se estudiaron y pusieron en funcionamiento los registros A6 (obsoletos) Se dieron charlas informativas sobre el protocolo. Se realizaron talleres de capacitación: Universidades ISPs

21 Nuestras actividades en el futuro.. Implementación de herramientas de monitoreo Trabajar con nuevas aplicaciones Multicast IPv6 Reemplazo de túneles Conexión de nuevas instituciones Continuar con los talleres de capacitación.

22 Conclusiones Nuestro proceso fue largo, pero no complicado. Implementar IPv6 es sencillo. Existe mucha experiencia en el tema No implementar el protocolo es crear un muro en Internet. Pueden contar con nosotros…

23 Agradecimientos.. Guillermo Cicileo Daniel Bellomo

24 MUCHAS GRACIAS Mariela Rocha
