Presentación del tema: "INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel 2012."— Transcripción de la presentación:

1 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 Palacio Real-España FACULTAD DE INGENIERIA ELECTRICA Y ELECTRONICA Profesor Daniel Díaz Ataucuri ddiaz@inictel-uni.edu.pe http://www.danieldiaza.com Catedrático Titular a Tiempo Parcial FIEE-UNI / UNMSM Director de Investigación y Desarrollo Tecnológico del INICTEL-UNI Lima, Agosto-Diciembre de 2012 CONFIGURACIÓN DE REDES IPv6

2 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 COEXISTENCIA Y TRANSICIÓN IPv6 se especificó como un protocolo que debía coexistir con IPv4. Surge los mecanismos de transición: Dual Stack: El stack (pila) del protocolo IPv4 e IPv6 son mantenidos simultáneamente en un mismo dispositivo. Traducción: Se realiza una traducción para modificar toda la cabecera IPv4 a una cabecera IPv6 (similar al mecanismo NAT). No es recomendado. Túneles: Se encapsula el protocolo IPv6 en el protocolo IPv4 con el propósito de que viaje por redes convencionales IPv4. Campo Protocolo de IPv4 en 41 (26h). - Configuración Manual - ISATAP Tunnel - 6to4 Tunnel - TEREDO Tunnel - GRE Tunnel RFC 4213: Basic Transition Mechanisms for IPv6 Hosts and Routers/ IPv6 for Enterprise Network : Chapter 3

3 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 DUAL STACK

4 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 DUAL STACK Los routers de la red soportan ambos protocolos IP: IPv4 e IPv6. Ambos protocolos tienen independiente enrutamiento, QoS, seguridad, multicast, entre otros. Se comparten los recursos de la red. IPv6 IPv4 IPv6 IPv4 Red IPv4/IPv6 Host IPv4/IPv6 Host IPv4/IPv6

5 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 DUAL STACK S0 S1 200.1.1.1/30 200.1.1.2/30 2001:13A0:1234::1/64 2001:13A0:1234::2/64 Opciones-relleno Ver HLENTipo Serv.Longitud total IdentificadorDesplaz de frag. Indic TTLProtocoloSuma de chequeo Dirección IP de origen Dirección IP de destino PDU de la capa superior DSEtiqueta de flujo Dirección de origen Ver Longitud de carga útil Límite saltoCabe.sigte Dirección IP de destino PDU de la capa superior Cabecera de extensión Dirección IP de origen Ambos protocolos son aceptados por los routers APLICACIÓN IPv6 IPv4 CAPA DE ENLACE TCP/UDP

6 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 DUAL STACK: Configuración básica R1>enable R1#configure terminal R1(config)#ipv6 unicast-routing R1(config)#interface serial 0 R1(config-if)#ipv6 address 2001:13a0:1234::1/64 R1(config-if)#ipv6 enable R1>enable R1#configure terminal R1(config)#interface serial 0 R1(config-if)#ip address 200.1.1.1 255.255.255.252 R1(config-if)#no shutdown R2>enable R2#configure terminal R2(config)#ipv6 unicast-routing R2(config)#interface serial 1 R2(config-if)#ipv6 address 2001:13a0:1234::2/64 R2(config-if) #ipv6 enable R2>enable R2#configure terminal R2(config)#interface serial 1 R2(config-if)#ip address 200.1.1.2 255.255.255.252 R2(config-if)#no shutdown R1R2 200.1.1.1/30 200.1.1.2/30 S0 S1 2001:13A0:1234::1/64 2001:13A0:1234::2/64 Lo_41 210.2.2.2/24 Lo_61 2001:13a0:777:1/64 R1config)#interface loopback 61 R1(config-if)#ipv6 address 2001:13a0:777::1/64 R1 (config-if) #ipv6 enable R1(config)#interface loopback 41 R1(config-if)#ip address 210.2.2.2 255.255.255.0 R1(config-if)#no shutdown

7 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 DUAL STACK: Tablas Estáticas Criterio idéntico al utilizado en la definición de las tablas estáticas en IPv4. Se debe identificar la dirección IPv6 del salto siguiente. Comando similar al de las redes con IPv4. ipv6 route R1R2 S0 S1 2001:13A0:1234::1/64 2001:13A0:1234::2/64 Lo_61 2001:13a0:777:1/64 2001:13A0:999::2/64 R1>enable R1#configure terminal R1(config)#ipv6 route 2001:13a0:999::/64 2001:13a0:1234::2

8 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 DUAL STACK: RIP para IPv6 (RIPng) R2>enable R2#configure terminal R2(config)#ipv6 router rip inictel R2(config-rtr)#exit R2(config)#interface serial 1 R2(config-if)#ipv6 rip inictel enable R2(config-if)#exit R1>enable R1#configure terminal R1(config)#ipv6 router rip inictel R1(config-rtr)#exit R1(config)#interface serial 0 R1(config-if)#ipv6 rip inictel enable R1(config-if)#exit R1(config)#interface loopback 61 R1(config-if)#ipv6 rip inictel enable R1(config-if)#exit R1R2 200.1.1.1/30 200.1.1.2/30 S0 S1 2001:13A0:1234::1/64 2001:13A0:1234::2/64 Lo_41 210.2.2.2/24 Lo_61 2001:13a0:777:1/64

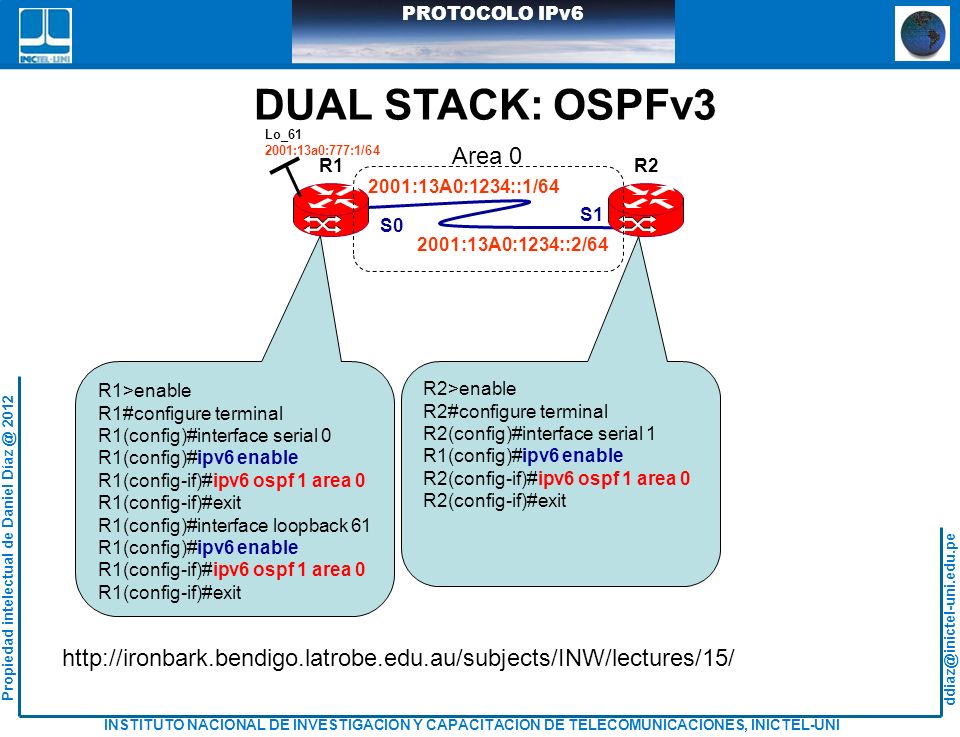

9 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 DUAL STACK: OSPFv3 R1R2 S0 S1 2001:13A0:1234::1/64 2001:13A0:1234::2/64 Lo_61 2001:13a0:777:1/64 Area 0 R2>enable R2#configure terminal R2(config)#interface serial 1 R1(config)#ipv6 enable R2(config-if)#ipv6 ospf 1 area 0 R2(config-if)#exit R1>enable R1#configure terminal R1(config)#interface serial 0 R1(config)#ipv6 enable R1(config-if)#ipv6 ospf 1 area 0 R1(config-if)#exit R1(config)#interface loopback 61 R1(config)#ipv6 enable R1(config-if)#ipv6 ospf 1 area 0 R1(config-if)#exit http://ironbark.bendigo.latrobe.edu.au/subjects/INW/lectures/15/

10 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 REDISTRIBUCION: OSPFv3 CON RIPng R1 R3 R2 PCa PCb AREA 1 30.3.3.0/30 30.3.3.4/30 30.3.3.8/30 210.1.1.64/26 210.1.1.128/26.5.1.2.9.6.65.129 Costo 1 Costo 10 Costo 5 RIPv2 Fa1/0 Fa1/1 Fa2/0 2001:1a13:4cf::6000/126 2001:1a13:4cf::6008/126 2001:1a13:9000::/64.10.1.6001.6009 R1#configure terminal R1(config)# ipv6 unicast-routing R1(config)# interface FastEthernet 1/0 R1(config-if)# ip address 210.1.1.65 255.255.255.192 R1(config-if)# ipv6 address 2001:1A13:9000::1/64 R1(config-if)# ipv6 enable R1(config-if)# ipv6 rip lima enable R1(config-if)# exit R1(config)# interface FastEthernet1/1 R1(config-if)# ip address 30.3.3.1 255.255.255.252 R1(config-if)# ip ospf cost 5 R1(config-if)# ipv6 address 2001:1A13:4CF::6001/126 R1(config-if)# ipv6 enable R1(config-if)# ipv6 ospf cost 5 R1(config-if)# ipv6 ospf 1 area 1 R1(config-if)# exit R1(config)# interface FastEthernet2/0 R1(config-if)# ip address 30.3.3.9 255.255.255.252 R1(config-if)# ip ospf cost 1 R1(config-if)# ipv6 address 2001:1A13:4CF::6009/126 R1(config-if)# ipv6 enable R1(config-if)# ipv6 ospf cost 1 R1(config-if)# ipv6 ospf 1 area 1 R1#configure terminal R1(config)# ipv6 unicast-routing R1(config)# interface FastEthernet 1/0 R1(config-if)# ip address 210.1.1.65 255.255.255.192 R1(config-if)# ipv6 address 2001:1A13:9000::1/64 R1(config-if)# ipv6 enable R1(config-if)# ipv6 rip lima enable R1(config-if)# exit R1(config)# interface FastEthernet1/1 R1(config-if)# ip address 30.3.3.1 255.255.255.252 R1(config-if)# ip ospf cost 5 R1(config-if)# ipv6 address 2001:1A13:4CF::6001/126 R1(config-if)# ipv6 enable R1(config-if)# ipv6 ospf cost 5 R1(config-if)# ipv6 ospf 1 area 1 R1(config-if)# exit R1(config)# interface FastEthernet2/0 R1(config-if)# ip address 30.3.3.9 255.255.255.252 R1(config-if)# ip ospf cost 1 R1(config-if)# ipv6 address 2001:1A13:4CF::6009/126 R1(config-if)# ipv6 enable R1(config-if)# ipv6 ospf cost 1 R1(config-if)# ipv6 ospf 1 area 1 R1#configure terminal R1(config)#ipv6 router rip lima R1(config-rtr)# redistribute ospf 1 metric 1 match internal external 1 external 2 include-conne cted R1#configure terminal R1(config)#ipv6 router rip lima R1(config-rtr)# redistribute ospf 1 metric 1 match internal external 1 external 2 include-conne cted R1#configure terminal R1(config)#ipv6 router ospf 1 R1(config-rtr)#redistribute rip lima include-connected R1(config-rtr)#exit R1#configure terminal R1(config)#ipv6 router ospf 1 R1(config-rtr)#redistribute rip lima include-connected R1(config-rtr)#exit

11 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 ANÁLISIS DE UNA RED DUAL STACK Revisión de redistribución RIP y OSPF en: http://docwiki.cisco.com/wiki/Internetwork_Design_Guide_--_RIP_and_OSPF_Redistribution#RIP_and_OSPF_Redistribution

12 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 ANÁLISIS DE UNA RED DUAL STACK R5 R1 R3 R2 R6 R7 R8 R9 PCa PCb PCc PCd AREA 0 AREA 1 AREA 2.1.5.2.6.a.e.d.11.12.16.15.1.2.9.a.5.6.2.1.6.5.9.a.1 Costo 3 Costo 7 Costo 2 Costo 6 Costo 4 Costo 1 Costo 10 Costo 5 Costo 1.9 R4.a.b.c.d 2001:1a13:4cf::8000/126 2001:1a13:4cf::8004/126 2001:1a13:4cf::8008/126 2001:1a13:4cf::800c/126 2001:1a13:4cf::8010/126 2001:1a13:4cf::8014/126 2001:1a13:4cf::6000/126 2001:1a13:4cf::6004/126 2001:1a13:4cf::6008/126 2001:1a13:4cf::7000/126 2001:1a13:4cf::7004/126 2001:1a13:4cf::7008/126 2001:1a13:9000::/64 2001:1a13:9001::/64 2001:1a13:9002::/64 2001:1a13:9003::/64 RIPng OSPFv3

13 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 ANÁLISIS DE UNA RED DUAL STACK Redistribuido

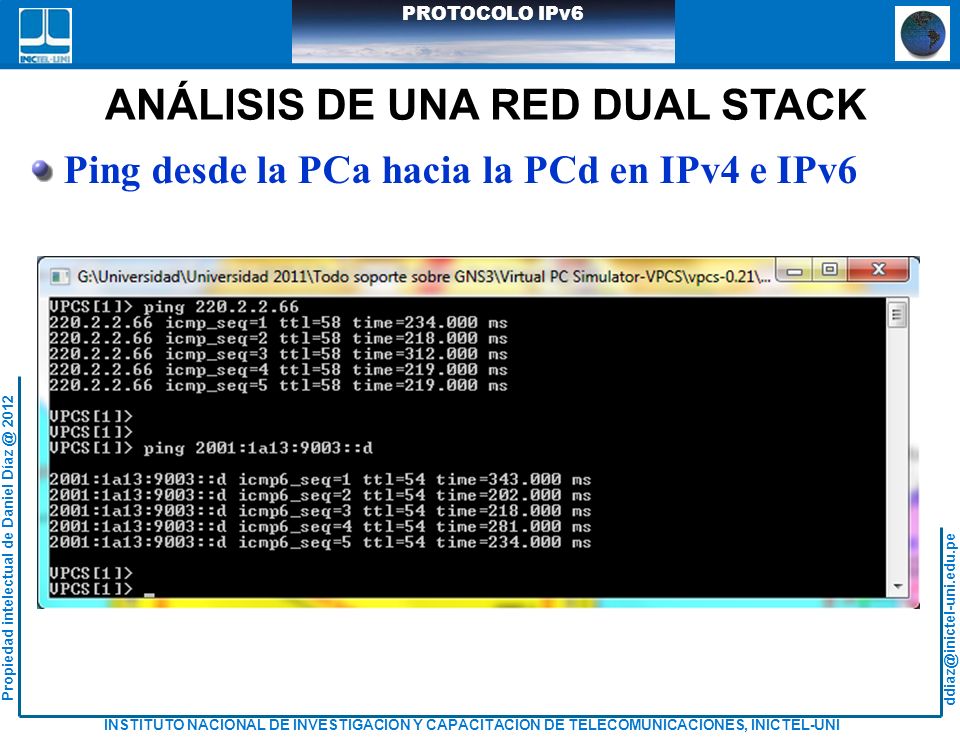

14 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 ANÁLISIS DE UNA RED DUAL STACK Ping desde la PCa hacia la PCd en IPv4 e IPv6

15 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 DUAL STACK: Configurar los host con IPv6 Un host con Windows ya está habilitado IPv6. Para verificar el estado de la interfaz de su host, ingresar el comando: ping ::1

16 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 DUAL STACK: Configurar los host con IPv6 Desde la línea de comandos, netsh configura opciones del host. c:\netsh El comando ? Muestra todos los comandos disponibles en netsh. http://technet.microsoft.com/es-es/library/cc785383(WS.10).aspx

17 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 DUAL STACK: Configurar los host con IPv6 Uso del netsh para configurar IPv6 en un host. c:\netsh netsh> netsh interface> netsh interface ipv6> interface ipv6 Tarea: Analizar con detalle las diferentes opciones

18 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 DUAL STACK-Red IPv4 AREA 2 AREA 0 Costo 2 Costo 4 Costo 6 Costo 1 Costo 2 Costo 1 Costo 3 Costo 7 R1 R2 R3 R4 Ra Rc Fa0/1 Fa0/0 S0/1 S0/0 Fa0/0 Fa0/1 S0/0 S0/1 Fa0/0 Fa0/1 S0/0 S0/1 Fa0/1 Fa0/0 Fa0/1 Fa0/0 F0/1 S0/0 Fa0/1 Fa0/0 0 1 2 4 3 5 8 Fa0/0 y S0/0 se asignan las primeras direcciones válidas. F0/0 S0/1 Costo 3 Fa0/1 PCa PCb PCc R5 7 6 Rb PC1 10.7.7.0/29 Prefijo LAN de PCb: 208.2.3.0/24 Prefijo LAN de PCc: 208.3.3.0/24 AREA 1 Prefijo LAN de PCa: 208.1.1.0/24 Prefijo WAN: 72.72.72.0/24 IMPLEMENTAR

19 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 DUAL STACK-Red IPv6 AREA 2 AREA 0 Costo 2 Costo 4 Costo 6 Costo 1 Costo 2 Costo 1 Costo 3 Costo 7 R1 R2 R3 R4 Ra Rc Fa0/1 Fa0/0 Fa0/1 S0/0 S0/1 Fa0/0 Fa0/1 S0/0 S0/1 Fa0/1 Fa0/0 S0/0 1 2 4 3 5 8 Fa0/0 y S0/0 se asignan las primeras direcciones válidas. S0/1 Costo 3 PCa PCb PCc R5 7 6 Rb 2001:1a13:4cf::9000/120 Prefijo LAN de PCb: 2001:1a13:200::/64 Prefijo LAN de PCc: 2001:1a13:300::/64 AREA 1 Prefijo LAN de PCa: 2001:1a13:100::/64 Prefijo WAN: 2001:1a13:4cf::8000/120 IMPLEMENTAR 0 S0/1 S0/0 Fa0/1 Fa0/0 F0/1 F0/0 Fa0/1 Fa0/0 Fa0/1 PC1

20 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 TUNEL

21 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 TÚNEL IPv6 SOBRE IPv4 Permite enviar tráfico IPv6 sobre la WAN en IPv4, sin la necesidad de actualizar los routers de la WAN. Túneles IPv6 sobre IPv4 (IPv6-over-IPv4 tunnels) encapsula paquetes IPv6 dentro de IPv4. Existe una variedad de tipo de túnel que son usados para diferentes propósitos: Manually Configured Tunnel (MCT) IPv6-over-IPv4 generic routing encapsulation (GRE) tunnel Tunnel Broker 6to4 Tunnel Intra-Site Automatic Tunnel Addressing Protocol (ISATAP) Tunnel IPv6 over MPLS (6PE) Existe una variedad de tipo de túnel que son usados para diferentes propósitos: Manually Configured Tunnel (MCT) IPv6-over-IPv4 generic routing encapsulation (GRE) tunnel Tunnel Broker 6to4 Tunnel Intra-Site Automatic Tunnel Addressing Protocol (ISATAP) Tunnel IPv6 over MPLS (6PE) Opciones-relleno Ver HLENTipo Serv.Longitud total IdentificadorDesplaz de frag. Indic TTLProtocoloSuma de chequeo Dirección IP de origen Dirección IP de destino PDU de la capa superior DSEtiqueta de flujo Dirección de origen Ver Longitud de carga útil Límite saltoCabe.sigte Dirección IP de destino PDU de la capa superior Cabecera de extensión Dirección IP de origen

22 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 MANUALLY CONFIGURED TUNNEL (MCT) Son túneles IPv6-in-IPv4 definidos estáticamente. Es definido en la RFC 4213 Basic Transition Mechanisms for IPv6 Hosts and Routers. La encapsulación del túnel es determinado desde la información de la configuración estática en el modo tunneling. El nodo del túnel puede ser un router dual stack o un host. La red del proveedor mantendrá sus protocolos basados en IPv4. Sólo en los extremos, cercanos a los usuarios finales, los routers que definen el túnel deberán ser dual stack.

23 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 TUNEL MANUAL (1/4) Costo 4 Costo 3 R2 R3 R4 R1 R7 Fa0/1 Fa0/0 Fa0/1 Fa1/0 Fa0/0 Fa0/1 Fa0/0 PC2 10.7.7.0/30 AREA 1 Fa0/1 PC1 10.7.7.4/30 10.7.7.8/30 10.7.7.16/30 10.7.7.12/30 20.2.2.0/30 30.3.3.0/30 Costo 1 Costo 2 Costo 3 AREA 2 AREA 0.1.2.5.6.9.10.13.14.17.18 Costo 1.1.2.1.2.1 210.10.10.0/24 220.20.20.0/24 PROVEEDOR DE INTERNET Red con IPv4 2001:1234:1::/64 2001:1234:2::/64.2 RED DE ACCESO con IPv4 RED DE ACCESO con IPv4 R5R6 Fa0/1 Fa1/0 Fa1/1 Fa1/0 Costo 1 Dual stack Sub red del Tunel: 2001:97ab:1::/64

24 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 Dual stack Costo 4 Costo 3 R2 R3 R4 R1 R7 Fa0/1 Fa0/0 Fa0/1 Fa1/0 Fa0/0 Fa0/1 Fa0/0 PC2 10.7.7.0/30 AREA 1 Fa0/1 PC1 10.7.7.4/30 10.7.7.8/30 10.7.7.16/30 10.7.7.12/30 20.2.2.0/30 30.3.3.0/30 Costo 1 Costo 2 Costo 3 AREA 2 AREA 0.1.2.5.6.9.10.13.14.17.18 Costo 1.1.2.1.2.1 210.10.10.0/24 220.20.20.0/24 PROVEEDOR DE INTERNET Red con IPv4 2001:1234:1::/64 2001:1234:2::/64.2 RED DE ACCESO con IPv4 RED DE ACCESO con IPv4 R5R6 Fa0/1 Fa1/0 Fa1/1 Fa1/0 Costo 1 2001:97ab:1::1/64 2001:97ab:1::2/64 Dual stack R1(config)#interface tunnel 0 R1(config-if)#tunnel mode ipv6ip R1(config-if)#tunnel source 20.2.2.1 R1(config-if)#tunnel destination 30.3.3.2 R1(config-if)#ipv6 address 2001:97ab:1::1/64 R1(config-if)#ipv6 enable R7(config)#interface tunnel 0 R7(config-if)#tunnel mode ipv6ip R7(config-if)#tunnel source 30.3.3.2 R7(config-if)#tunnel destination 20.2.2.1 R7(config-if)#ipv6 address 2001:97ab:1::2/64 R7(config-if)#ipv6 enable TUNEL MANUAL (2/4)

25 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 Dual stack Costo 4 Costo 3 R2 R3 R4 R1 R7 Fa0/1 Fa0/0 Fa0/1 Fa1/0 Fa0/0 Fa0/1 Fa0/0 PC2 10.7.7.0/30 AREA 1 Fa0/1 PC1 10.7.7.4/30 10.7.7.8/30 10.7.7.16/30 10.7.7.12/30 20.2.2.0/30 30.3.3.0/30 Costo 1 Costo 2 Costo 3 AREA 2 AREA 0.1.2.5.6.9.10.13.14.17.18 Costo 1.1.2.1.2.1 210.10.10.0/24 220.20.20.0/24 PROVEEDOR DE INTERNET Red con IPv4 2001:1234:1::/64 2001:1234:2::/64.2 RED DE ACCESO con IPv4 RED DE ACCESO con IPv4 R5R6 Fa0/1 Fa1/0 Fa1/1 Fa1/0 Costo 1 2001:97ab:1::1/64 2001:97ab:1::2/64 Dual stack TUNEL MANUAL (3/4) ping 2001:97ab:1::2 Desde R1 captura de trama entre R5 y R6

26 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 Dual stack Costo 4 Costo 3 R2 R3 R4 R1 R7 Fa0/1 Fa0/0 Fa0/1 Fa1/0 Fa0/0 Fa0/1 Fa0/0 PC2 10.7.7.0/30 AREA 1 Fa0/1 PC1 10.7.7.4/30 10.7.7.8/30 10.7.7.16/30 10.7.7.12/30 20.2.2.0/30 30.3.3.0/30 Costo 1 Costo 2 Costo 3 AREA 2 AREA 0.1.2.5.6.9.10.13.14.17.18 Costo 1.1.2.1.2.1 210.10.10.0/24 220.20.20.0/24 PROVEEDOR DE INTERNET Red con IPv4 2001:1234:1::/64 2001:1234:2::/64.2 RED DE ACCESO con IPv4 RED DE ACCESO con IPv4 R5R6 Fa0/1 Fa1/0 Fa1/1 Fa1/0 Costo 1 2001:97ab:1::1/64 2001:97ab:1::2/64 Dual stack Acceder LAN en IPv6LAN y Túnel en AREA 0 TUNEL MANUAL (4/4) R1(config)#interface fastEthernet 0/0 R1(config-if)#ipv6 address 2001:1234:1::1/64 R1(config-if)#ipv6 enable R1(config-if)# ipv6 ospf 1 area 0 R1(config-if)#exit R1(config)#interface tunnel 0 R1(config-if)# ipv6 ospf 1 area 0 R7(config)#ipv6 unicast-routing R7(config-if)#interface fastEthernet 0/0 R7(config-if)#ipv6 address 2001:1234:2::1/64 R7(config-if)#ipv6 enable R7(config-if)#ipv6 ospf 1 area 0 R7(config-if)#exit R7(config)#interface tunnel 0 R7(config-if)# ipv6 ospf 1 area 0 R1(config)#ipv6 unicast-routing Ping desde PC1 a PC 2 y viceversa

27 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 TÚNEL MANUAL: Configuración de un Túnel Túnel desde la PC. add v4v6tunnel interface= localaddress= remoteaddress= http://technet.microsoft.com/es-es/library/cc740203(WS.10).aspx Configuremos el túnel a través de la interfaz inalámbrica (valor 9). add v6v4tunnel interface=9 localaddress=192.168.1.37 remoteaddress=192.168.1.1 Escenario simple fe80::30b6:478a:99fc:ea85 192.168.1.37192.168.1.1

28 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 netsh interface ipv6>ping ff02::1:3 TÚNEL MANUAL: Análisis de Encapsulamiento

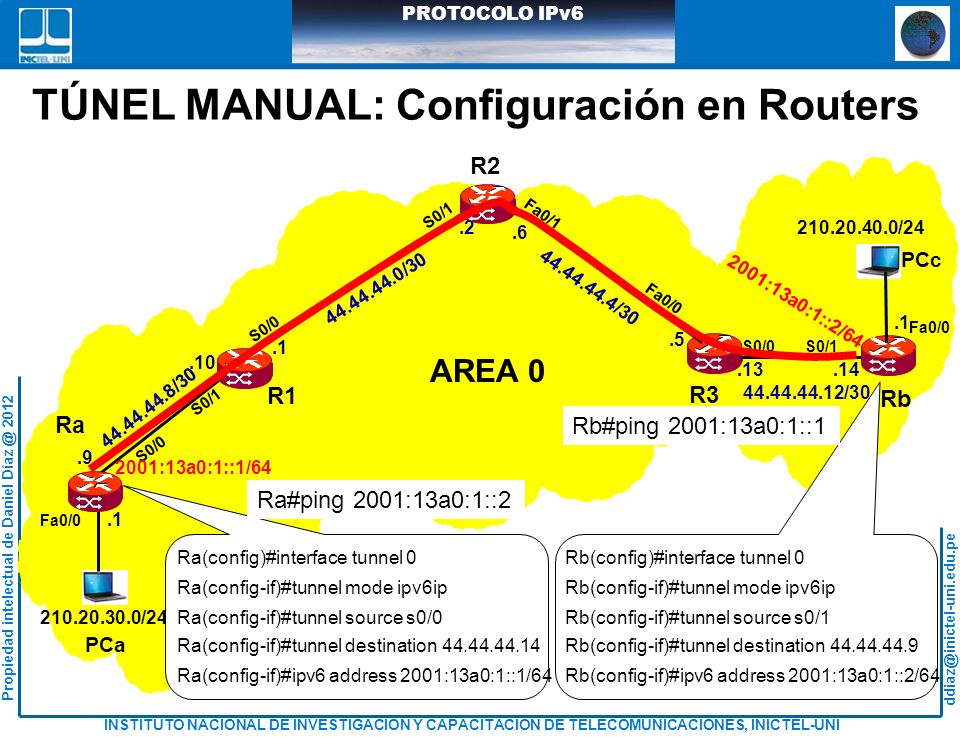

29 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 TÚNEL MANUAL: Configuración en Routers R1 R2 R3 Ra Rb S0/0 S0/1 Fa0/0 Fa0/1 S0/0S0/1 Fa0/0 S0/0 S0/1 PCa PCc 210.20.30.0/24 44.44.44.0/30 44.44.44.4/30 AREA 0 44.44.44.8/30 44.44.44.12/30 210.20.40.0/24.1.2.6.5.10.9.13.14.1 2001:13a0:1::1/64 2001:13a0:1::2/64 Ra(config)#interface tunnel 0 Ra(config-if)#tunnel mode ipv6ip Ra(config-if)#tunnel source s0/0 Ra(config-if)#tunnel destination 44.44.44.14 Ra(config-if)#ipv6 address 2001:13a0:1::1/64 Rb(config)#interface tunnel 0 Rb(config-if)#tunnel mode ipv6ip Rb(config-if)#tunnel source s0/1 Rb(config-if)#tunnel destination 44.44.44.9 Rb(config-if)#ipv6 address 2001:13a0:1::2/64 Ra#ping 2001:13a0:1::2 Rb#ping 2001:13a0:1::1

30 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 TÚNEL MANUAL: Configuración en Routers R1 R2 R3 Ra Rb S0/0 S0/1 Fa0/0 Fa0/1 S0/0S0/1 Fa0/0 S0/0 S0/1 PCa PCc 210.20.30.0/24 44.44.44.0/30 44.44.44.4/30 AREA 0 44.44.44.8/30 44.44.44.12/30 210.20.40.0/24.1.2.6.5.10.9.13.14.1 2001:13a0:1::1/64 2001:13a0:1::2/64 2001:13a0:2::/64 2001:13a0:3::/64 Ra(config)#interface fastethernet 0/0 Ra(config-if)#ipv6 address 2001:13a0:2::1/64 Ra(config-if)#ipv6 ospf 1 area 0 Ra(config-if)#interface tunnel 0 Ra(config-if)#ipv6 ospf 1 area 0 Ra(config)#ipv6 unicast-routing Ra(config-if)#no shutdown Rb(config)#interface fastethernet 0/0 Rb(config-if)#ipv6 address 2001:13a0:3::1/64 Rb(config-if)#ipv6 ospf 1 area 0 Rb(config-if)#interface tunnel 0 Rb(config-if)#ipv6 ospf 1 area 0 Rb(config)#ipv6 unicast-routing Rb(config-if)#no shutdown Ping entre Pca y PCb

31 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 AREA 2 Costo 2 Costo 4 Costo 6 Costo 3 Costo 7 R1 R2 R3 Ra Rb S0/0 S0/1 Fa0/0 Fa0/1 Fa0/0 Fa0/1 S0/0 S0/1 Fa0/0 S0/0 S0/1 Fa0/0 y S0/0 se asignan las primeras direcciones válidas. PCa PCc PC1 10.7.7.0/29 AREA 1 208.8.8.0/24 LABORATORIO: TÚNEL MANUAL Costo 8 Costo 1 S0/1 Fa0/1 Fa0/0 S0/1 S0/0 44.44.44.0/30 44.44.44.4/30 44.44.44.8/30 44.44.44.12/30 44.44.44.16/30 44.44.44.20/30 44.44.44.24/30 208.9.9.0/24 Tunel entre el Ra y Rb: 2001: 13a0:7::1/64 y 2001:13a0::2/64 2001:13a0:bb::/64 2001:13a0:cc::/64 AREA 0

32 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 BIBLIOGRAFÍA IPv6 for Enterprise Network Shannon McFarland, Muninder Sambi, Nikhil Sharma, and Sanjay Hooda Cisco Press, 2011, ISBN-13: 978-1-58714-227-7 http://technet.microsoft.com/es-es/library/cc785383(WS.10).aspx La utilidad de línea de comando Netsh Federal Agencies and the Transition to IPv6 http://www.cisco.com/en/US/prod/collateral/iosswrel/ps6537/ps6553/prod_white_paper0900aecd805c54d0.html http://technet.microsoft.com/es-es/library/cc785383(WS.10).aspx La utilidad de línea de comando Netsh

33 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 LABORATORIO 01 PARA IMPLEMENTAR Costo 4 Costo 3 R2 R3 R4 R1 R7 Fa0/1 Fa0/0 Fa0/1 Fa1/0 Fa0/0 Fa0/1 Fa0/0 PC2 AREA 1 Fa0/1 PC1 Costo 1 Costo 2 Costo 3 AREA 2 AREA 0 Costo 1.1 210.10.10.0/24 220.20.20.0/24 PROVEEDOR DE INTERNET Red con IPv4 2001:1234:1::/64 2001:1234:2::/64.2 RED DE ACCESO con IPv4 RED DE ACCESO con IPv4 R5R6 Fa0/1 Fa1/0 Fa1/1 Fa1/0 Costo 1 Dual stack Sub red del Tunel: 2001:97ab:1::/64 Enlace WAN 0 Prefijo WAN 2001:4321:321:21:1::8000/120 20.5.6.0/24 Enlace WAN 1 Enlace WAN 2 Enlace WAN 3 Enlace WAN 4 Enlace WAN 5 Enlace WAN 6

34 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 R5 UNI R3 R2 R4 R6 R7 R8 R9 PCa PCb PCc PCd AREA 0 AREA 1 AREA 2 20.1.1.0/30 20.1.1.4/30 20.1.1.8/30 20.1.1.12/30 20.1.1.16/30 20.1.1.20/30 30.3.3.0/30 30.3.3.4/30 30.3.3.8/30 40.4.4.0/30 40.4.4.4/30 40.4.4.8/30 210.1.1.64/26 210.1.1.128/26 220.2.2.64/26 220.2.2.0/26.1.5.2.6.9.10.14.13.17.18.22.21.1.2.9.10.5.6.2.1.6.5.9.10.65.1.129 Costo 3 Costo 7 Costo 2 Costo 6 Costo 4 Costo 1 Costo 10 Costo 5 Costo 1 RIPv2 OSPFv2 Revisión de redistribución RIP y OSPF en: http://docwiki.cisco.com/wiki/Internetwork_Design_Guide_--_RIP_and_OSPF_Redistribution#RIP_and_OSPF_Redistribution LABORATORIO 02 PARA IMPLEMENTAR.66.13.14 R1.66 40.4.4.12/30.13.14 UNMSM 30.3.3.12/30

35 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 ANÁLISIS DE UNA RED DUAL STACK R5 R3 R2 R6 R7 R9PCb PCd AREA 0 AREA 1 AREA 2.1.5.2.6.a.e.d.11.12.16.15.1.2.9.a.5.6.2.1.6.5.9.a.1 Costo 3 Costo 7 Costo 2 Costo 6 Costo 4 Costo 1 Costo 10 Costo 5 Costo 1.9 R4.b.d 2001:1a13:4cf::8000/126 2001:1a13:4cf::8004/126 2001:1a13:4cf::8008/126 2001:1a13:4cf::800c/126 2001:1a13:4cf::8010/126 2001:1a13:4cf::8014/126 2001:1a13:4cf::6000/126 2001:1a13:4cf::6004/126 2001:1a13:4cf::6008/126 2001:1a13:4cf::7000/126 2001:1a13:4cf::7004/126 2001:1a13:4cf::7008/126 2001:1a13:9000::/64 2001:1a13:9001::/64 2001:1a13:9002::/64 2001:1a13:9003::/64 RIPng OSPFv3 PCa.1.a.d.e R1 UNMSM 2001:1a13:4cf::600c/126 UNI PCc.1.c.e 2001:1a13:4cf::700c/126.d

36 ddiaz@inictel-uni.edu.pe INSTITUTO NACIONAL DE INVESTIGACION Y CAPACITACION DE TELECOMUNICACIONES, INICTEL-UNI Propiedad intelectual de Daniel Díaz @ 2012 PROTOCOLO IPv6 MUCHAS GRACIAS
