Arquitectura de una red MAN

Presentación del tema: "Arquitectura de una red MAN"— Transcripción de la presentación:

1 Arquitectura de una red MAN
con tecnología Wireless

2 Índice Clasificación de nodos Wireless
Esquema básico de una red Wireless Arquitectura de acceso de una red Wireless Arquitectura de un backbone Wireless Routing en una red Wireless Servicios de una red Wireless

3 Clasificación de nodos Wireless

4 Clasificación de nodos Wireless
Nodo tipo I El más básico (no recibe usuarios) Un solo AP en modo cliente Nodo tipo II Recibe usuarios y tiene conexión con otros nodos de su mismo nivel Mínimo dos AP’s Nodo tipo III El más complejo Recibe usuarios, tiene conexión con otros nodos de su mismo nivel y tiene conexión con el backbone

5 Clasificación de nodos Wireless
Nodo aislado Nodo tipo II pero sin conectividad Wireless con el resto de la red Recibe usuarios y tiene conexión con otros nodos a través de túneles ‘vtun’ por internet Mínimo un AP Requiere conexión con Internet (acceso ADSL) Nodo backbone Sirve de backbone para unir otros nodos de un mismo nivel (acceso o backbone) No recibe usuarios

6 Nodo tipo I Primer paso en la constitución de un nodo
Proporciona conectividad a la red Wireless No presta servicio a otros usuarios AP o PC con tarjeta Wireless Configurado en modo cliente Normalmente conectado a un nodo tipo II No requiere routing dinámico

7 Nodo tipo I - esquema Backbone Nodo tipo I con AP Nodo tipo II
1 C Omni Direccional Omni C Backbone 1 M 6 6 M C Nodo tipo I con PC M - Master C - Cliente

8 Nodo tipo II Evolución natural del un nodo tipo I
Proporciona conectividad a la red Wireless y acceso a usuarios AP o PC con tarjeta Wireless para el acceso de usuarios configurado en modo ‘master’ AP o Linux con tarjeta Wireless para la conexión a otros nodos configurado en modo ‘cliente’ o en modo ‘master’ según necesidades Por la conexión de acceso recibe: Usuarios Nodos de tipo I Por la conexión con otros nodos: Se conecta a otro nodo de tipo II o tipo III Recibe a otros nodos de tipo II Requiere routing dinámico

9 Nodo tipo II - esquema Nodo tipo II Nodo tipo II Nodo tipo II
Omni Direccional Omni Direccional Omni C Direccional 1 6 1 M M M C C Nodo tipo II Nodo tipo II Nodo tipo II Omni Omni Omni Omni Omni M Omni 1 6 1 M M M M M M - Master C - Cliente

10 Nodo tipo III Nodo con conectividad al backbone o perteneciente al backbone de la red Proporciona conectividad a la red Wireless a: Usuarios Nodos de tipo I y II Al backbone AP o PC con tarjeta Wireless para: El acceso de usuarios La conexión con otros nodos La conexión con el backbone o a otros nodos de tipo III configurado en modo ‘cliente’ o ‘master’ según casos

11 Nodo tipo III Por la conexión de acceso recibe:
Usuarios y nodos de tipo I (modo ‘master’) Por la conexión con otros nodos: Se conecta a otro nodo de tipo II (modo ‘cliente’) Recibe a otros nodos de tipo I y II (modo ‘master’) Por la conexión con el backbone: Se conecta con el backbone (modo ‘cliente’) Se conecta con otro nodo de tipo III (modo ‘cliente’) Recibe a otros nodos de tipo III (modo ‘master’) Requiere routing dinámico

12 Nodo tipo III - esquema Backbone Nodo tipo II Nodo tipo III
Omni M 1 Omni Direccional 6 1 M M C Omni C Backbone 6 Omni Nodo tipo I 11 11 C Direccional M Nodo tipo II C Direccional 6 Omni 1 M - Master C - Cliente M

13 Nodo aislado Nodo sin visibilidad con otros nodos Wireless
Proporciona conectividad a la red Wireless y acceso a usuarios AP o PC con tarjeta Wireless para el acceso configurado en modo ‘master’ Túneles ‘vtun’ por internet para enlazar con otros nodos (tipo II y III) que le proporcionen visibilidad al resto de la red Wireless Posibilidades de enrutamiento estático o dinámico por los túneles Si se conecta a más de un nodo obligatorio utilizar routing dinámico

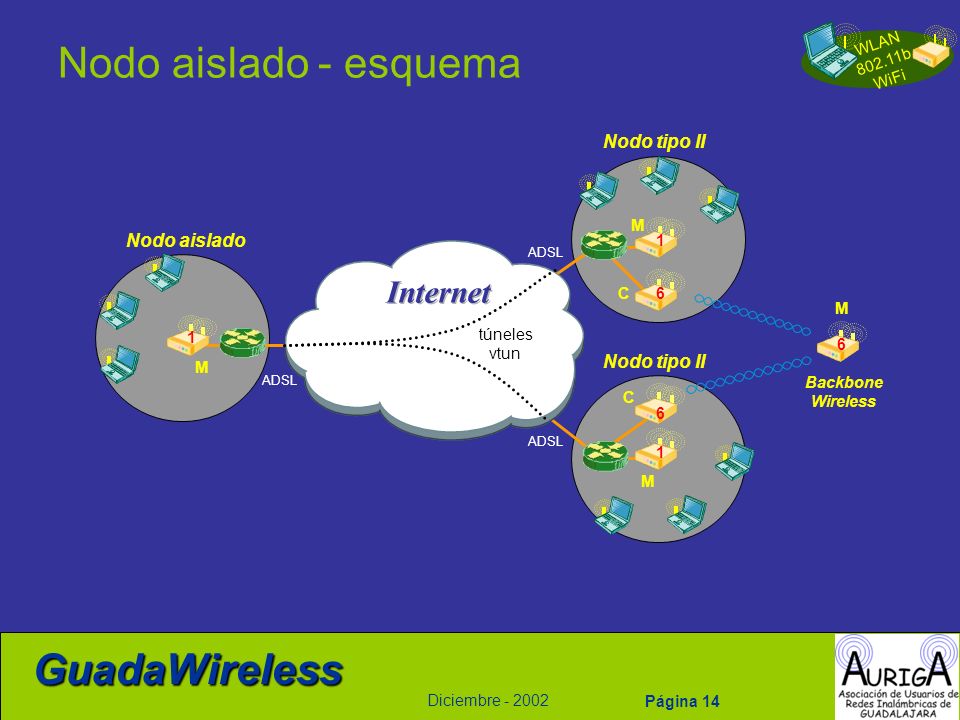

14 Nodo aislado - esquema Internet Nodo tipo II Nodo aislado Nodo tipo II
1 ADSL Internet C 6 M 1 túneles vtun 6 Nodo tipo II M ADSL Backbone Wireless C 6 ADSL 1 M

15 Nodo aislado - routing OSPF en todas las redes incluidos túneles vtun
Pasivas las interfaces de acceso de usuarios Usuarios Red B X 1 1 Backbone Wireless Usuarios 2 OSPF Red A X 1 2 1 X 1 Red C Usuarios

16 Nodo backbone Nodo sin visibilidad con otros nodos Wireless
Proporciona conectividad a la red Wireless y acceso a usuarios Proporciona conectividad con otros nodos Wireless de un mismo nivel (acceso o backbone) No recibe usuarios ni nodos tipo I Uno o varios AP’s o PC’s con tarjetas Wireless Enlaces con otros nodos de backbone según arquitectura: Modo ‘master’ Modo ‘cliente’ Modo ‘Ad-Hoc’

17 Esquema básico de una red Wireless

18 Red MAN Wireless Backbone Acceso Usuarios Servicio Usuarios Servicio

19 Esquema básico 1 M 6 C 1 6 6 1 M C C M M 6 1 6 6 1 C C C M M 6 M 1
M - Master C - Cliente

20 Esquema básico (routing)

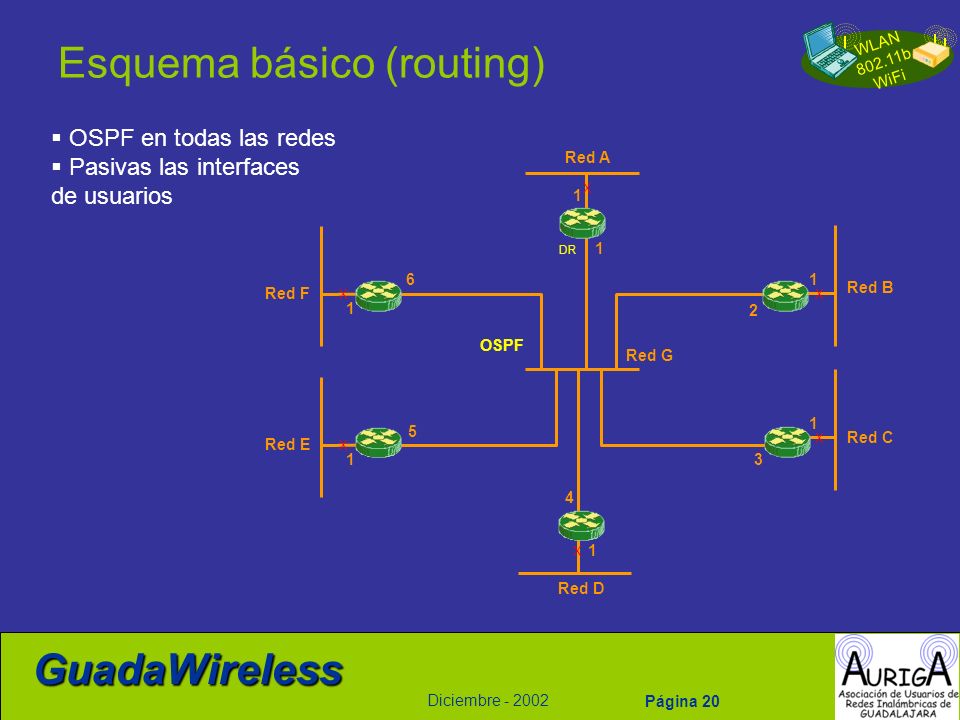

OSPF en todas las redes Pasivas las interfaces de usuarios Red A 1 X DR 1 6 1 Red B Red F X X 1 2 OSPF Red G 1 5 X Red C Red E X 1 3 4 X 1 Red D

21 Esquema más complejo Acceso - Backbone
Agrupación por zonas geográficas Backbone

22 Esquema más complejo (routing) Acceso - Backbone
OSPF en todas las redes Pasivas las interfaces de usuarios Red A 1 X 1 1 BDR 4 Red B X X Red C 2 3 Red D Red J DR 1 1 X 1 X DR DR Red M 1 Red N 1 BDR 2 2 BDR 1 1 1 2 4 4 2 1 BDR BDR X Red E Red K X OSPF 3 DR BDR BDR DR 3 2 2 Red O 1 1 Red P 1 1 X DR X DR Red L Red F DR 1 1 2 3 1 Red G X BDR 4 X Red I X 1 Red H

23 de acceso de una red Wireless
Arquitectura de acceso de una red Wireless

24 Acceso simple Backbone M 1 6 C 6 M C 6 1 M C 6 1 M - Master
Omni M 1 Direccional 6 Backbone C Omni 6 Direccional M C 6 Omni 1 M C Direccional 6 Omni 1 M - Master C - Cliente M

25 Acceso simple (routing)
OSPF en todas las redes Pasivas las interfaces de usuarios Red A X 1 1 Red D BDR OSPF Backbone 1 DR 2 1 Red B X 3 1 Red C X Redes A, B y C  acceso de usuarios Red D  acceso a backbone

26 Acceso escalable Backbone 11 M 1 C 6 1 M M C C 6 11 11 C 6 M 1 M C C
Omni 11 Direccional M 1 C Omni Direccional 6 1 M M C Omni C Backbone 6 Omni 11 Direccional 11 C Direccional 6 M Omni 1 M C C Direccional 11 Direccional 6 Omni 1 M - Master C - Cliente M

27 Acceso escalable (routing)
OSPF en todas las redes Pasivas las interfaces de usuarios Red A 3 X 1 Red D 2 Red E X BDR 1 Red F 1 2 OSPF DR BDR 1 Backbone DR 1 3 Red B X 4 4 1 Red C X Redes A, B, C y D  acceso de usuarios Red E  acceso a nodo concetrador Red F  acceso a backbone

28 de un backbone Wireless
Arquitectura de un backbone Wireless

29 Backbone simple M M 1 1 6 6 C C 11 11 M M M 6 C 6 1 11 M M M - Master
Omni Omni M M 1 1 6 6 Direccional Direccional C C Omni 11 Omni Omni 11 M M Acceso nodos M 6 Acceso nodos C Direccional Omni 6 Omni 1 11 M M M - Master C - Cliente Acceso nodos

30 Backbone simple (routing)

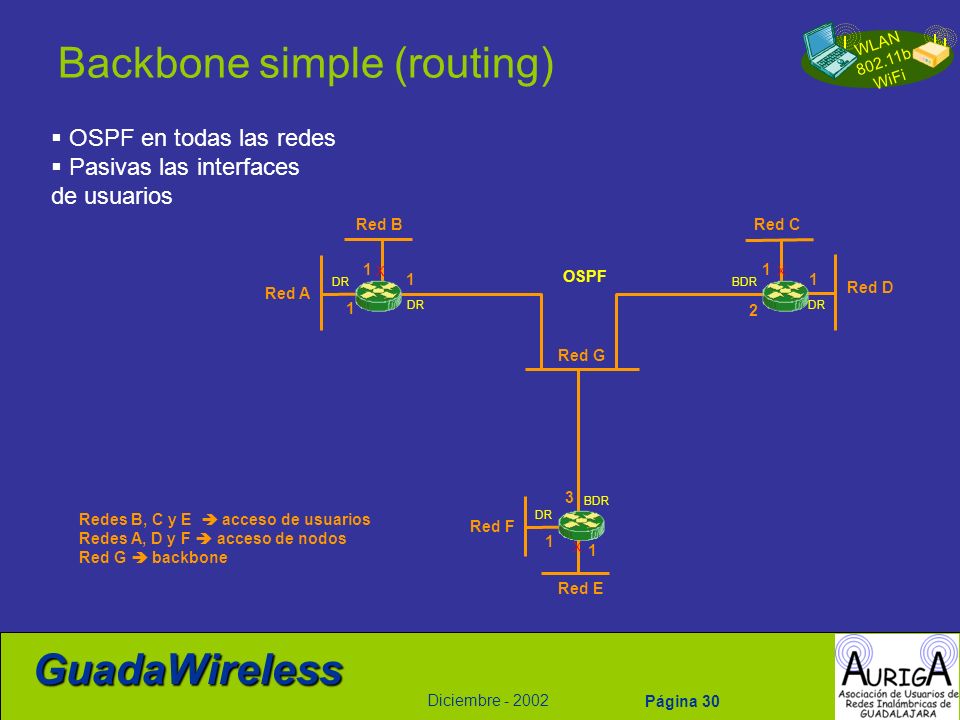

OSPF en todas las redes Pasivas las interfaces de usuarios Red B Red C 1 X 1 OSPF X DR 1 BDR 1 Red D Red A 1 DR 2 DR Red G 3 BDR Redes B, C y E  acceso de usuarios Redes A, D y F  acceso de nodos Red G  backbone DR Red F 1 X 1 Red E

31 Backbone redundante M M 11 11 6 6 A A 1 A 1 A A A 1 1 A A 6 6 11 11 M
Acceso nodos Acceso nodos M Omni M 11 11 Omni Direccional Direccional 6 6 Direccional A A Direccional 1 A 1 A Direccional Direccional A A 1 1 A A 6 6 Direccional Direccional Omni Omni 11 11 M M M - Master A - Ad-Hoc Acceso nodos Acceso nodos

32 Backbone redundante (routing)
OSPF en todas las redes Red E Red F 1 1 DR DR DR Red A BDR 1 2 DR 1 2 BDR Red D OSPF Red B 2 BDR 1 DR 2 1 BDR Red C DR 1 DR 1 DR Red H Red G Redes A, B, C y D  enlaces de backbone Redes E, F, G y H  acceso de nodos

33 Routing en una red Wireless

34 Protocolo de routing interior (IGP)
En el interior de una comunidad Wireless Routing estático Pocos nodos (<10 nodos) Arquitectura de red simple Routing OSPF Número elevado de nodos (>10 nodos) Arquitectura de red compleja Protocolo de routing estándar Rápida convergencia (protocolo del tipo link-state) Escalable hasta unos 100 nodos Routing IS-IS Muy rápida convergencia (protocolo del tipo link-state) Más escalable y seguro

35 Protocolo de routing interior (IGP)
En el interior de una comunidad Wireless Seguridad en troncales Control de acceso por MAC Direcciones IP fijas ESSID distinto a redlibre Cifrado WEP a 128 bits (como último recurso) Seguridad en el protocolo de routing dinámico (OSPF) Password con autenticación MD5 Configuración de vecinos a mano Filtrado de rutas

36 Protocolo de routing exterior (EGP)
Entre comunidades Wireless Routing BGP Protocolo muy flexible para conexiones a otras comunidades Múltiples mecanismos de filtrado de rutas Por prefijos Por listas de acceso Por AS_PATH Balanceo de carga entre varios enlaces Mayor escalabilidad de la red Agregación de redes División del IGP Mayor estabilidad de la red Dampening Control y filtrado de anuncios

37 Protocolo de routing exterior (EGP)
Entre comunidades Wireless Seguridad en enlaces externos Control de acceso por MAC Direcciones IP fijas ESSID distinto a redlibre Cifrado WEP a 128 bits (como último recurso) Seguridad en el protocolo de routing dinámico (BGP) Password con autenticación MD5 Filtrado de rutas por prefijos (agregados) Número máximo de prefijos recibidos Dampening

38 Routing en una comunidad Wireless
eBGP eBGP iBGP iBGP iBGP OSPF área 0 eBGP

39 Routing global Comunidad Wireless Comunidad Wireless BGP OSPF área 0

40 Demonios de routing Software zebra v0.93b que incluye los siguientes demonios de routing entre otros: RIP OSPF IS-IS BGP GNU/Linux Desarrollo del software constante y bien mantenido Versión reducida del software comercial XXX Lista de correo disponible CLI similar a la IOS de CISCO

41 Servicios de una red Wireless

42 Servicios Acceso a Internet Servidores WEB Servidores FTP
Servidor IRC (ircd) Servidor de correo (sendmail) Mensajería instantanea (jabber) Streaming de audio (xmms) Streaming de video bajo demanda (icecast) Video bajo demanda (icecast) Etc…
