1
Loopback plug
2

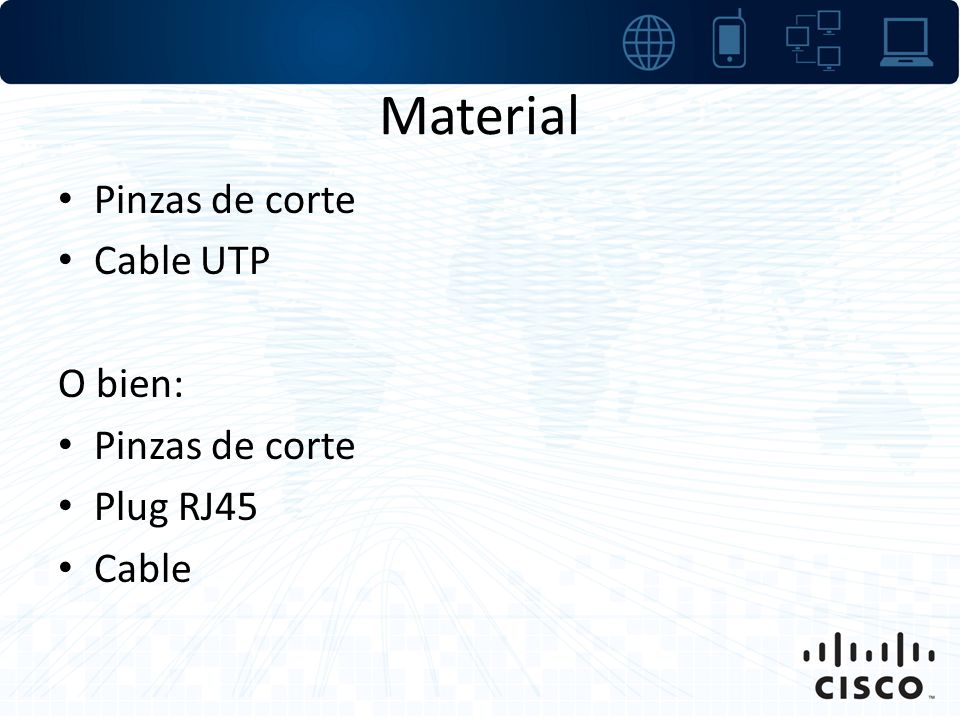

Material Pinzas de corte Cable UTP O bien: Plug RJ45 Cable
3

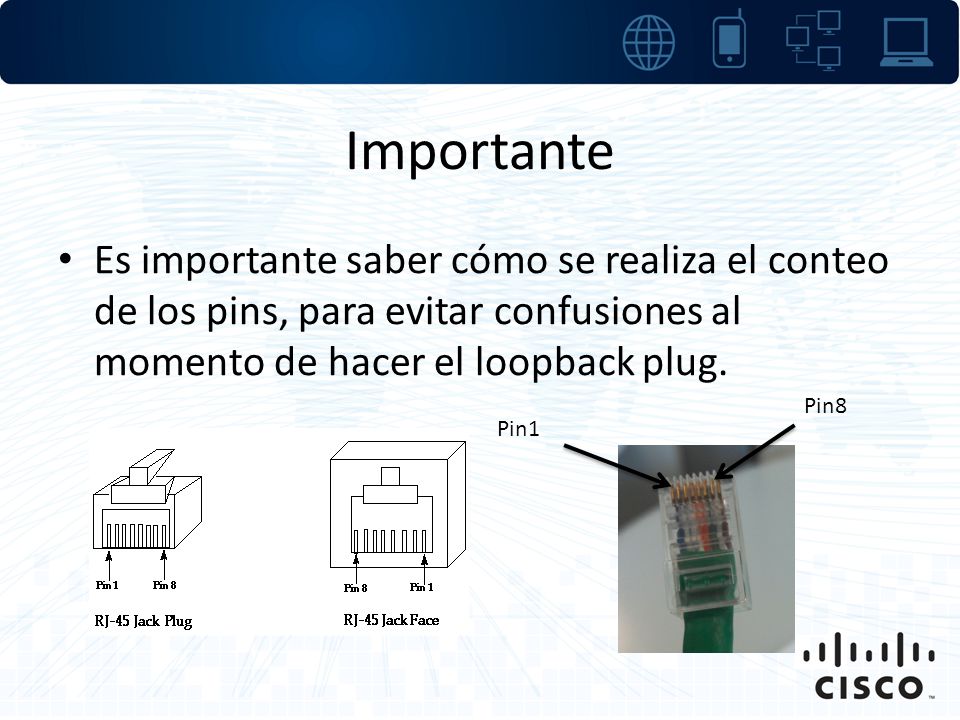

Importante Es importante saber cómo se realiza el conteo de los pins, para evitar confusiones al momento de hacer el loopback plug. Pin8 Pin1
4

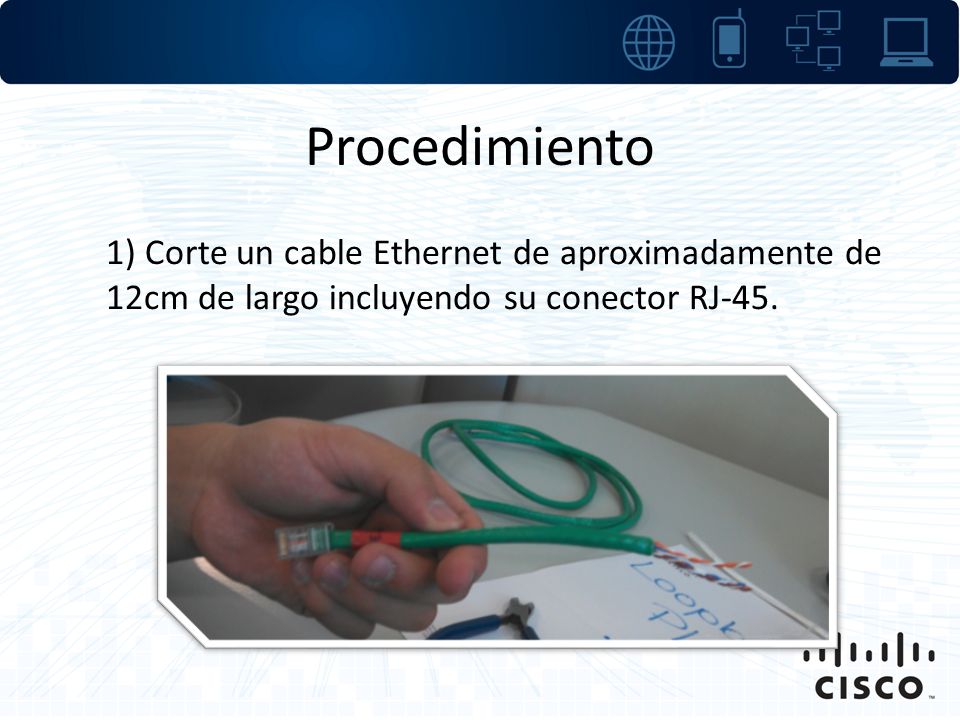

Procedimiento 1) Corte un cable Ethernet de aproximadamente de 12cm de largo incluyendo su conector RJ-45.
5

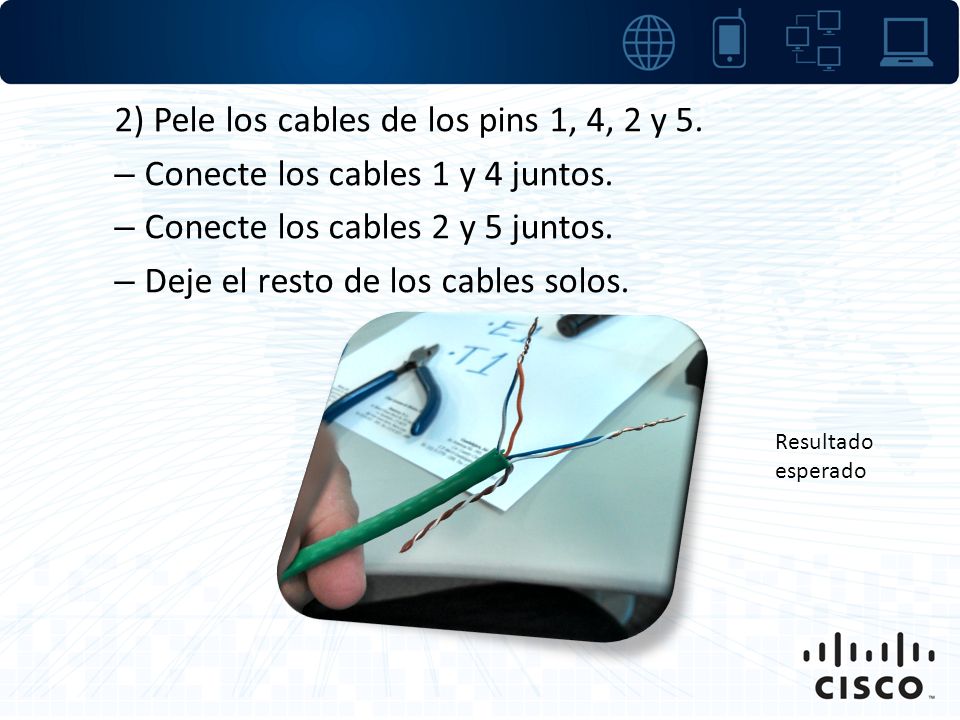

2) Pele los cables de los pins 1, 4, 2 y 5.
Conecte los cables 1 y 4 juntos. Conecte los cables 2 y 5 juntos. Deje el resto de los cables solos. Resultado esperado
6

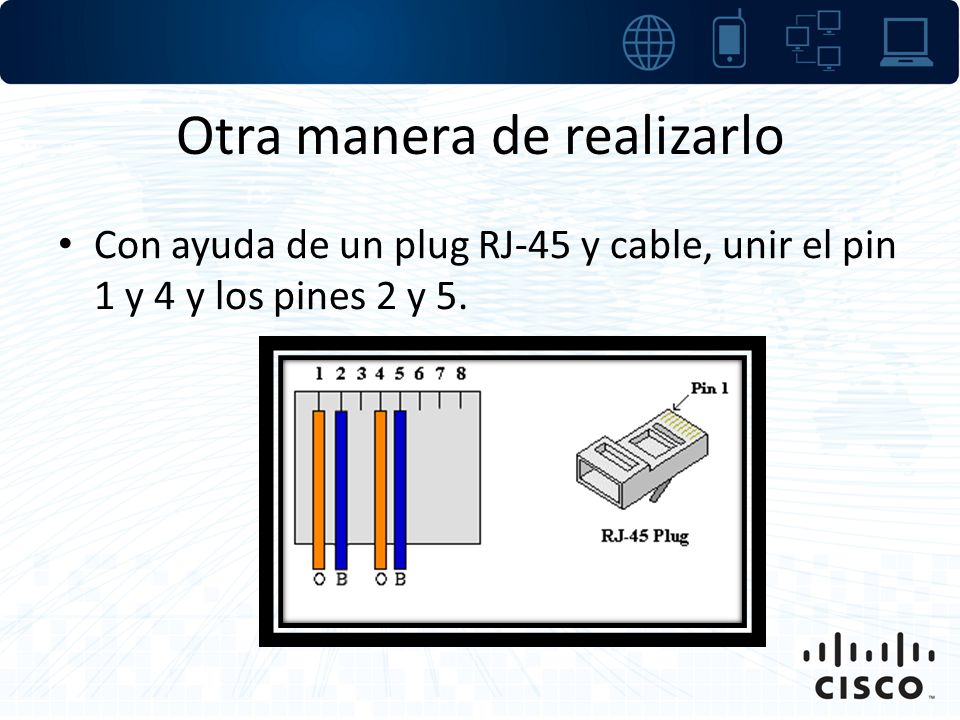

Otra manera de realizarlo
Con ayuda de un plug RJ-45 y cable, unir el pin 1 y 4 y los pines 2 y 5.
7

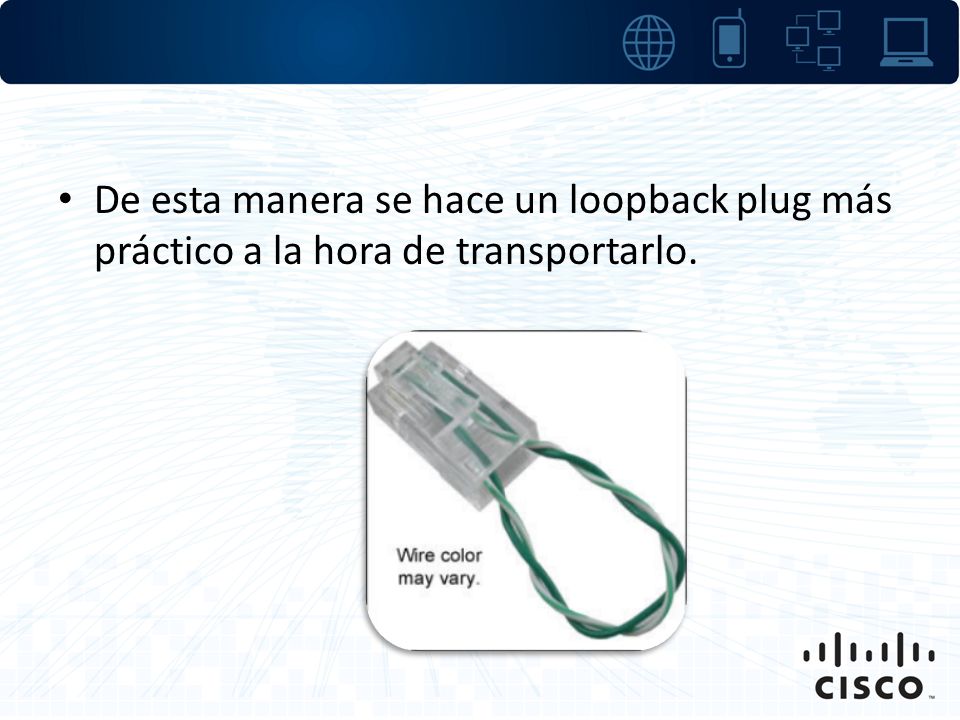

De esta manera se hace un loopback plug más práctico a la hora de transportarlo.
