1 DESLIZAMIENTOS Escarpe de falla y obras geotécnicas de estabilización en el frente Oriental del Nuevo Túnel de Quito

2 Qué es un deslizamiento?
Uno de los problemas erosivos donde se suma el trabajo del agua, la fuerza de la gravedad, tipo de material superficial y la pendiente del terreno, constituye lo que se conoce como deslizamientos Dicho término implica movimiento de taludes formados por diferentes clases de materiales como macizos rocosos, suelos y rellenos artificiales o combinaciones de ellos.

3 La inestabilidad de los taludes se puede clasificar en base a distintos criterios, siendo la más utilizada la que se describe a continuación: Desprendimientos: masa de material separada del talud mediante una superficie de corte normalmente pequeña y cuyo recorrido en gran parte se realiza, a través del aire. Vuelco: Estos movimientos implican una rotación de unidades con forma de columna sobre una base, bajo la acción de la gravedad y fuerzas ejercidas por unidades adyacentes o por efecto de la fuerza del agua que se infiltra por las discontinuidades. Los vuelcos son exclusivos de medios rocosos, condicionados por la disposición estructural de los estratos, hacia el interior del talud.

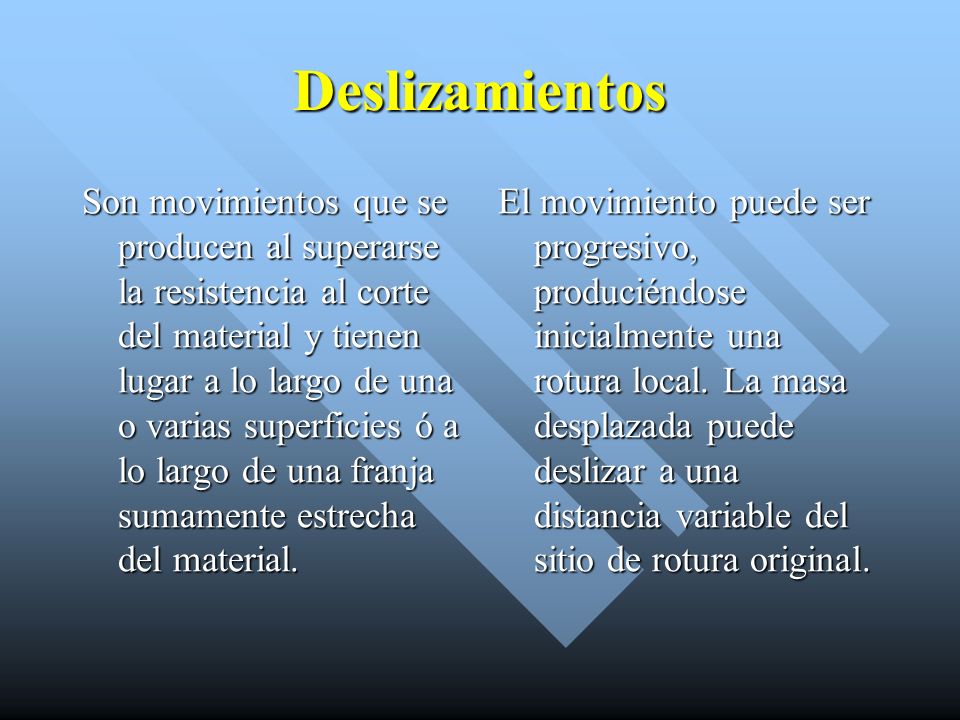

4 Deslizamientos Son movimientos que se producen al superarse la resistencia al corte del material y tienen lugar a lo largo de una o varias superficies ó a lo largo de una franja sumamente estrecha del material. El movimiento puede ser progresivo, produciéndose inicialmente una rotura local. La masa desplazada puede deslizar a una distancia variable del sitio de rotura original.

5 Hay varias formas de deslizamiento
rotacional, trasnacional, movimientos complejo

6 Factores condicionantes:
La susceptibilidad de que reproduzcan movimiento de los materiales en los taludes, está condicionada por: por la litología, cobertura vegetal, estructura geológica, morfología del terreno, condiciones hidrogeológicas y por la intervención humana.

7 Deslizamientos de tierra debido a trabajos de carretera

8 Deslizamientos de material debido a la construcción de vías

9 Deslizamientos de material suelto en zona protegida

10 Deslizamiento Bahía de Caráquez – Invierno 97/98

11 Desfogue

12 Vía oriental ha sufrido deslizamientos debido a la erosión por flujos subterráneos al pie del Talud.

13 Estudio de Estabilidad de Taludes
RECONOCIMIENTO GENERAL Esta tarea se lleva a cabo con estudios de gabinete y en el campo, siendo recomendable iniciar por el examen de mapas y luego la interpretación de fotografías aéreas. Los reconocimientos generales a gran escala permiten: una eficiente anticipación a los problemas de deslizamientos y roturas previsibles en una determinada zona.

14 DEFINICIÓN DE MOVIMIENTOS DE MASA
Los movimientos de Masa se pueden considerar como deslizamientos que involucran el desplazamiento de grandes cantidades de materiales por la acción de un agente exógeno o la confluencia de varios agentes.

15 Movimiento de Masa a gran escala

16 Factores Naturales que Intervienen en Los Movimientos de Masa
Material: Los movimiento de masa ocurren en toda clase de material. Roca Suelo Pendiente: Los Movimientos de Masa ocurren en cualquier pendiente. Condición del Suelo: Reducción de la cohesión por efecto de la tensión capilar al llenarse los poros con agua. El Agua: Funciona como lubricante en el plano de deslizamiento.

17 Las Fotografías Aéreas
Son los productos más baratos dentro de toda la gama de los sensores remotos. Estos son utilizados en Interpretación geológica, geomorfológica, forestal y otras aplicaciones.

18 La interpretación fotográfica es el acto de examinar las fotografías aéreas con el propósito de identificar los objetos y observar los rasgos de la superficie terrestre para luego darle la interpretación desde el punto de vista de la aplicación que se le vaya a dar.

19 La fotointerpretación no es una ciencia sino mas bien una herramienta que los especialistas utilizamos para extraer la información registrada en la fotografía. Las aplicaciones más frecuentes en el campo de la Geología son: Litología, Geomorfología, Geología Estructural, Estratigrafía, Sedimentación, anomalías termales, previsión de desastres e Impacto Ambiental. En esta conferencia al hablar de Movimientos de Masa pongo énfasis en los aspectos morfológicos que están directamente relacionados con los paisajes. Existen elementos geomorfológicos fundamentales en la superficie del terreno como son: el diseño del relieve, litología, pendiente, patrones de drenaje, vegetación y actividad del hombre.

20 ANALISIS DEL RELIEVE MONTAÑOSO
La montaña en su configuración espacial se presenta salpicada de paisajes muy contrastados respecto a los del llano. Se trata de una deformación positiva de la corteza terrestre que tiende a sobresalir de las tierras circundantes y que ha estado modelada por procesos erosivos. La montaña, como espacio ecológico, resulta de la interacción dinámica de unas esferas que poseen diferente rango y distribución. La montaña es el espacio tridimensional por excelencia con singularidades propias de las que derivan paisajes distintos donde prima el volumen, caracterizado por lo vertical, pero también por lo horizontal.

21 volumen diferencia de altura longitud Modelo tridimensional por Edward Nicholas Bromhead, Kingston University.

22 Vista de un Paisaje Montañoso, al oeste del río Pahsimeroi en el centro sur de Idaho, donde se observa volumen, diferencia de altura y espacio horizontal. En esta imagen se observa un Movimiento de Masa típico asociado al modelo tridimensional.

23 USO DE FOTOGRAFÍAS AÉREAS
EJEMPLOS USO DE FOTOGRAFÍAS AÉREAS

24

25

26

27

28

29 CONCLUSIONES La determinación de Movimientos de Masa debe ser un elemento indispensable en toda planificación de obras ingenieriles, con el fin de determinar la prefactibilidad y factibilidad de un proyecto, también debe usarse para precisar la vulnerabilidad de infraestructuras existentes. Con el uso de la fotografía aérea se puede determinar Movimientos de Masa, actuales y antiguos que podrían reactivarse. La fotointerpretación es un método de estudio rápido y de bajo costo. La fotografía aérea es la herramienta fundamental en la elaboración de mapas de riesgo geológico que incluyan Movimientos de Masa, con el fin de planificar el uso del espacio físico dentro de un territorio, es decir, es una poderosa herramienta que es utilizada en el Ordenamiento Territorial de una región.

30 CONCLUSIONES Es necesario emprender un estudio de movimientos de masa a nivel de País y Región Andina para evitar pérdidas humanas y económicas. Esta actividad podría ser dirigida por el Gobierno central o por los organismos seccionales. La ESPOL cuenta con un laboratorio de Fotointerpretación y Procesamiento Digital de Imágenes con personal calificado para la utilización adecuada de estas herramientas.

31 Evidencias de Movimientos
Ruptura de pendiente Macizos fracturados y meteorizados Hundimientos o subsidencias Lóbulos en cuchara Reptaciones Señales de avalancha o flujos
