1 Procedimiento de VI Delgado Ortega José Alfredo 2112200008
Martínez Meza Adrian Pérez Torres Luis Fernando Sánchez Reyes Uriel Wimber Ochoa Luis Manuel 10° A turno vespertino 10 de enero 2013

2 Introducción La inspección visual periódica de la maquinaria y los sistemas de una planta es una parte necesaria de cualquier programa de mantenimiento predictivo, en muchos casos la IV detectara problemas potenciales. Inspección visual de rutina de todos los sistemas críticos de la planta garantizas la detección de problemas serios antes de que un daño grave pueda ocurrir.

3 Antecedentes: La inspección visual es una de las más antiguas actividades en los sectores industriales y el primer ensayo no destructivo aplicado en cualquier tipo de pieza o componente. Lo que caracteriza este método es su simplicidad de realización y su bajo costo operativo, aunque se requiere una técnica afinada

4 ¡Experiencia! Desarrollo del tema: Recopilar antecedentes.
+ Identificar Sonidos, Golpes, Movimientos o cualquier anomalía que la maquina realiza normalmente. Se debe tener… ¡Experiencia!

5 Desarrollo del tema: Operadores que tengan mucho tiempo dentro de la empresa y recopilar los antecedentes que pudo haber tenido la maquina durante sus periodos de trabajo.

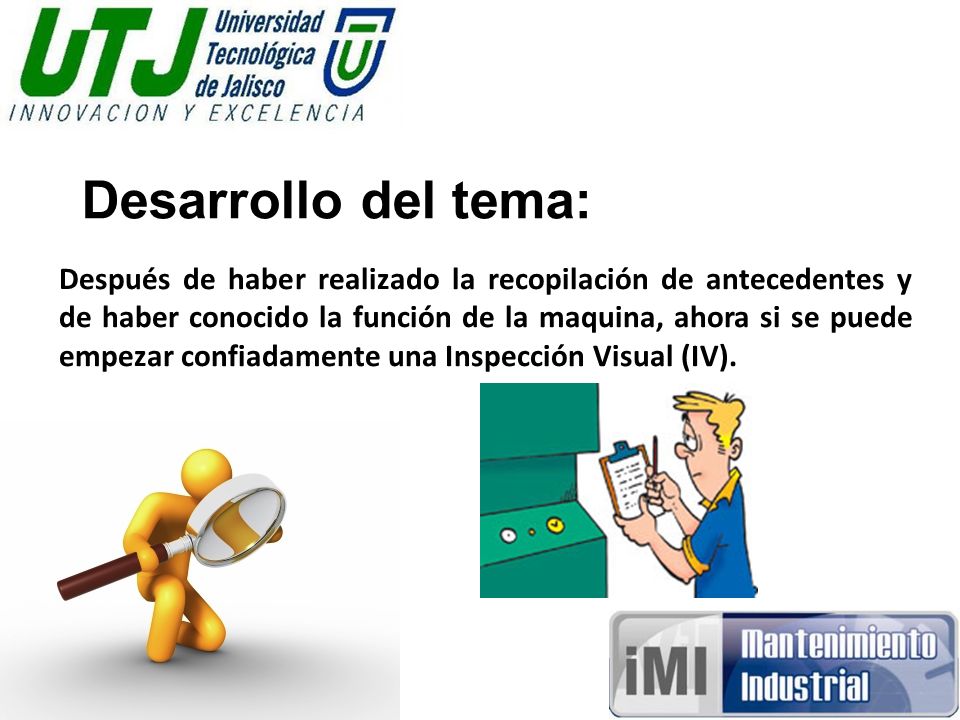

6 Desarrollo del tema: Después de haber realizado la recopilación de antecedentes y de haber conocido la función de la maquina, ahora si se puede empezar confiadamente una Inspección Visual (IV).

7 Desarrollo del tema: 2.Obtener, identificar y proteger las piezas relacionadas con la falla.

8 Desarrollo del tema: Los métodos de limpieza se clasifican en: químicos, mecánicos y por solvente.

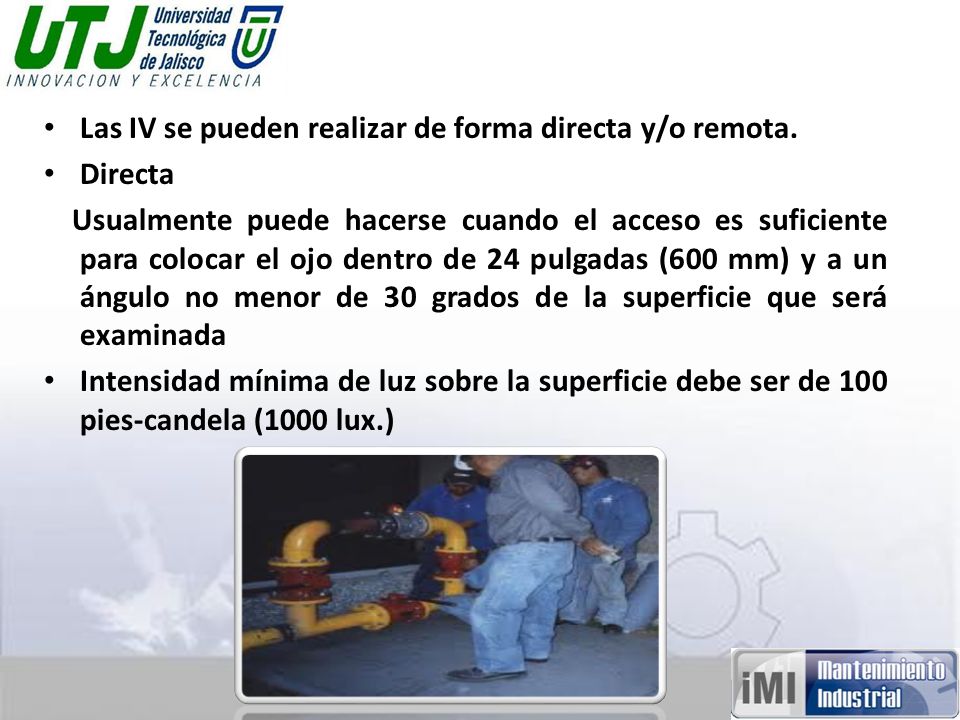

9 Las IV se pueden realizar de forma directa y/o remota.
Usualmente puede hacerse cuando el acceso es suficiente para colocar el ojo dentro de 24 pulgadas (600 mm) y a un ángulo no menor de 30 grados de la superficie que será examinada Intensidad mínima de luz sobre la superficie debe ser de 100 pies-candela (1000 lux.)

10 Remota El examen visual remoto puede usar auxiliares visuales como espejos, baroscopios, fibra óptica, cámaras u otros instrumentos adecuados.

11 Es importante documentar el 100% de la IV, ya que solo de esta manera podrás demostrar y validar los resultados que se obtuvieron. Se recomienda proteger la pieza o área analizada con fines de evitar nuevos daños de la misma.

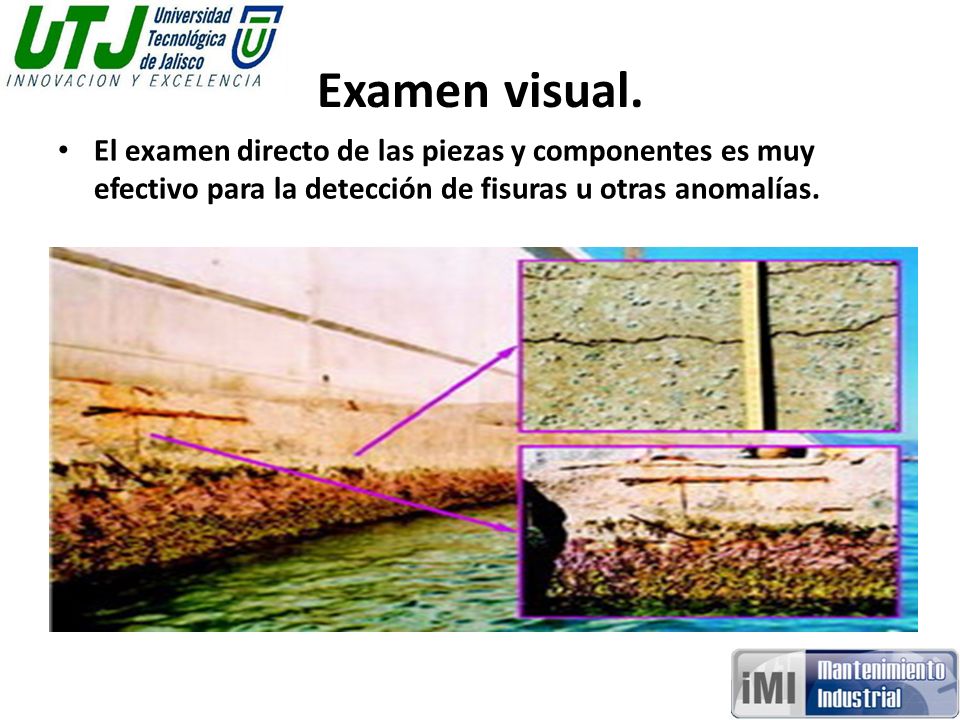

12 Examen visual. El examen directo de las piezas y componentes es muy efectivo para la detección de fisuras u otras anomalías.

13 Análisis visual de superficies
Las principales características de una exanimación de superficies visual consiste en: obtención de la pieza en general para analizar si esta defectuosas ó presenta algún cambio en la misma.

14 REFERENCIA BIBLIOGRÁFICA
Macuares, J. (Abril 2011). Inspección Visual. Universidad Nororiental Privada Gran Mariscal De Ayacucho. VENEZUELA. [En Línea]. Disponible En: (10 De Enero De 2013).

15 Material utilizado. Espejos. Linterna. Cámara flexible.
cepillo de acero. Solvente limpiador Magna flux SKC. Baroscopio.
