1 Discontinuidades de los materiales imantados
Mario Alberto Contreras Hernández – Eduardo Márquez Vera – Aldo Ernesto Yuen Franco José Eduardo Rodríguez Cortes Decimo “A” turno vespertino 26 de Junio del 2012

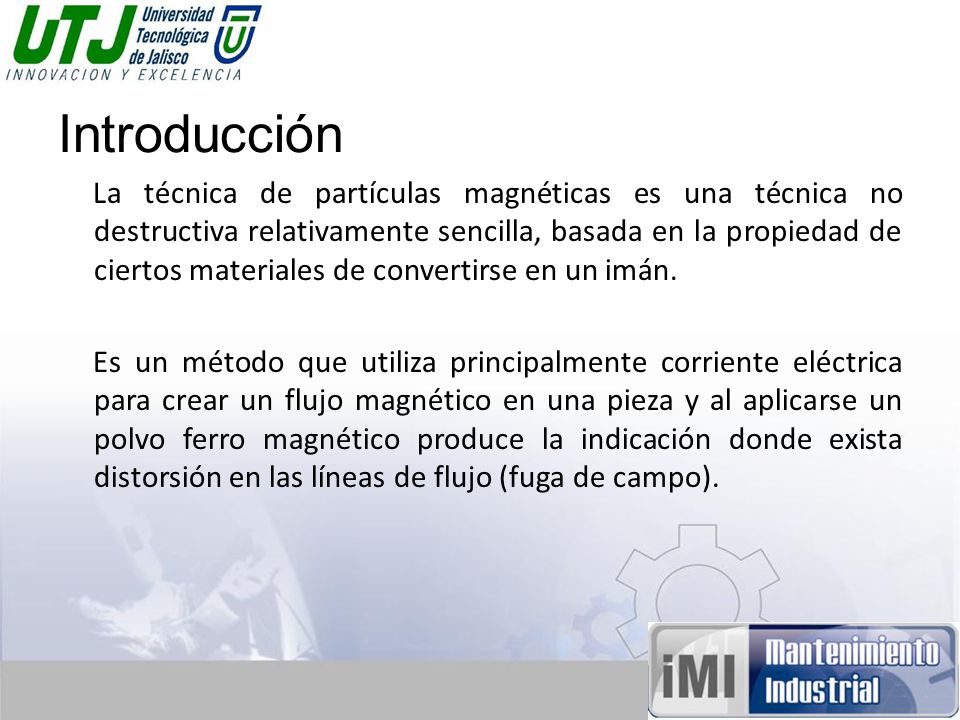

2 Introducción La técnica de partículas magnéticas es una técnica no destructiva relativamente sencilla, basada en la propiedad de ciertos materiales de convertirse en un imán. Es un método que utiliza principalmente corriente eléctrica para crear un flujo magnético en una pieza y al aplicarse un polvo ferro magnético produce la indicación donde exista distorsión en las líneas de flujo (fuga de campo).

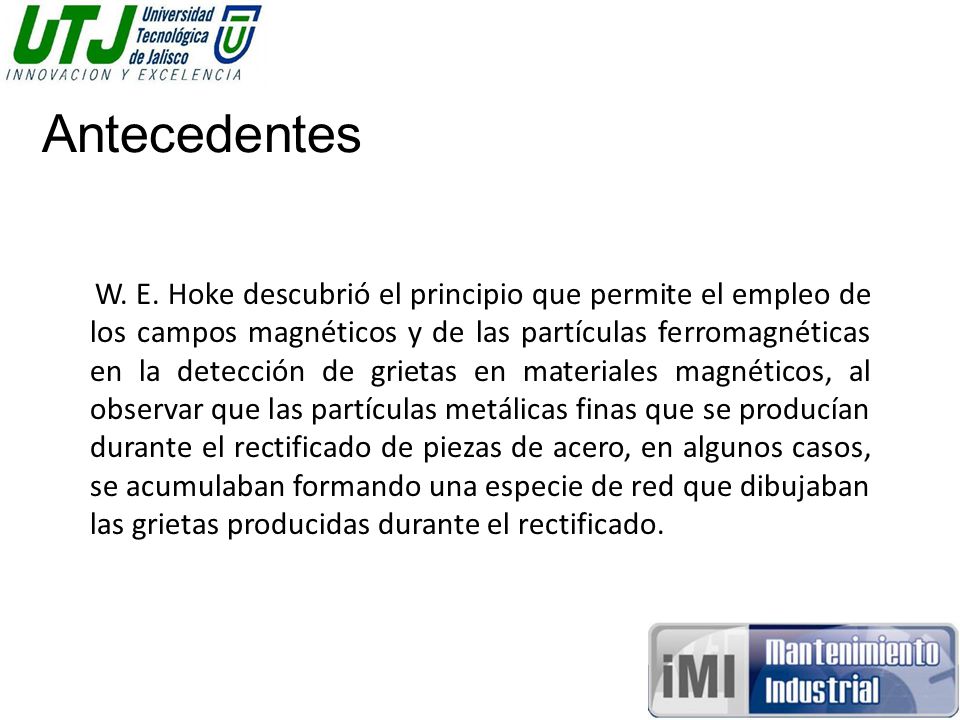

3 Antecedentes W. E. Hoke descubrió el principio que permite el empleo de los campos magnéticos y de las partículas ferromagnéticas en la detección de grietas en materiales magnéticos, al observar que las partículas metálicas finas que se producían durante el rectificado de piezas de acero, en algunos casos, se acumulaban formando una especie de red que dibujaban las grietas producidas durante el rectificado.

4 Desarrollo del tema Discontinuidades superficiales
Si un imán sufre una grieta en la superficie externa, se creara inmediatamente un polo norte y un polo sur en los bordes, Ésta grieta interrumpe el flujo uniforme de las líneas de fuerza dentro del imán, por lo que algunas de ellas se verán forzadas a salir del imán.

5 Las líneas de fuerza que se ven forzadas a salir del imán, como resultado de la grieta, se conocen como “fugas de flujo” El campo magnético creado por las fugas de flujo es llamado “campo de fuga”

6 Discontinuidades sub superficiales Supongamos ahora que tenemos otro imán, que contiene una grieta sub superficial. Con ésta grieta algunas de las líneas de fuerza pasan por encima y por debajo de ella. Algunas pasan a través de la grieta y, si la discontinuidad esta cerca de la superficie, algunas son forzadas a salir a la superficie, provocando fugas de flujo.

7 Cuando se detecta una discontinuidad sub superficial normalmente se forman indicaciones anchas y difusas. El tamaño y la intensidad de la indicación dependen de: la proximidad de la discontinuidad con la superficie, el tamaño y orientación de la discontinuidad, la intensidad y distribución del flujo magnético.

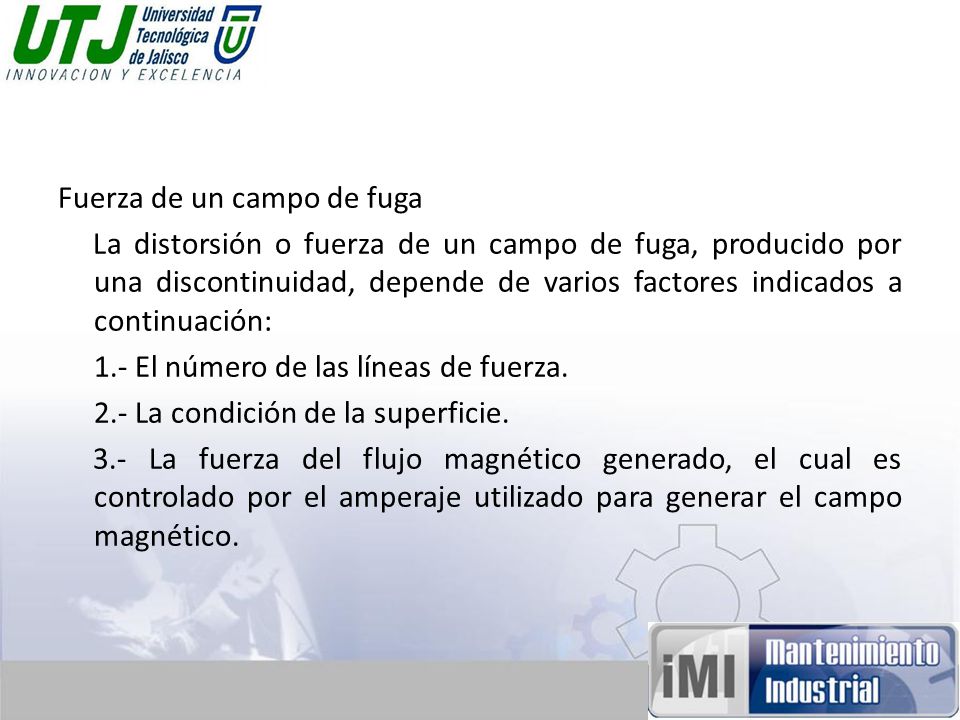

8 Fuerza de un campo de fuga La distorsión o fuerza de un campo de fuga, producido por una discontinuidad, depende de varios factores indicados a continuación: 1.- El número de las líneas de fuerza. 2.- La condición de la superficie. 3.- La fuerza del flujo magnético generado, el cual es controlado por el amperaje utilizado para generar el campo magnético.

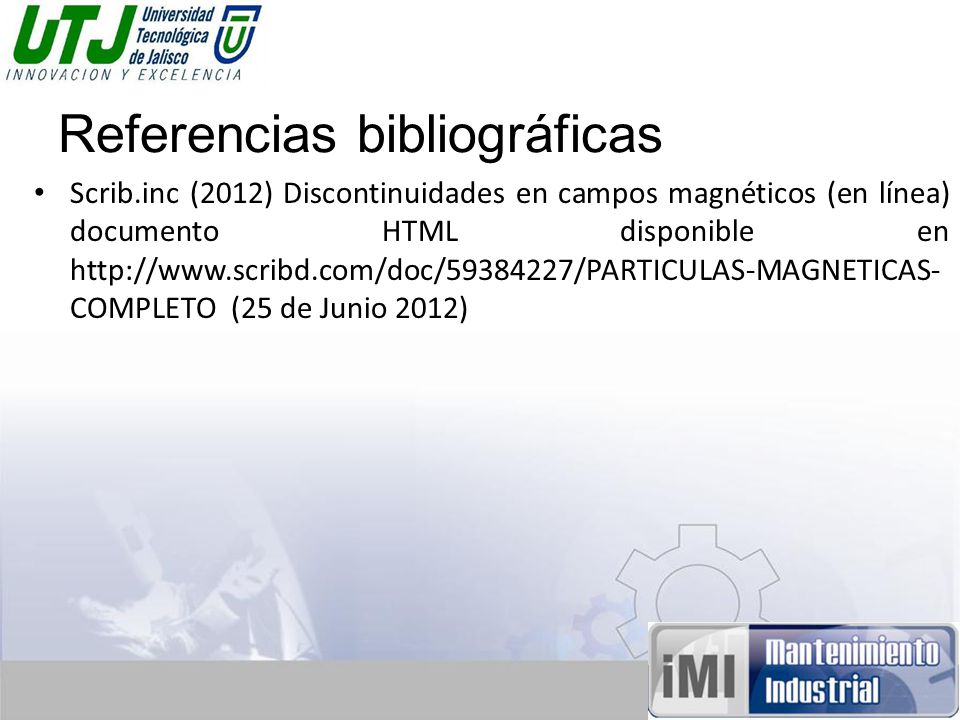

9 Referencias bibliográficas
Scrib.inc (2012) Discontinuidades en campos magnéticos (en línea) documento HTML disponible en (25 de Junio 2012)
